冲击钻灌注桩施工作业指导书(建筑助手)

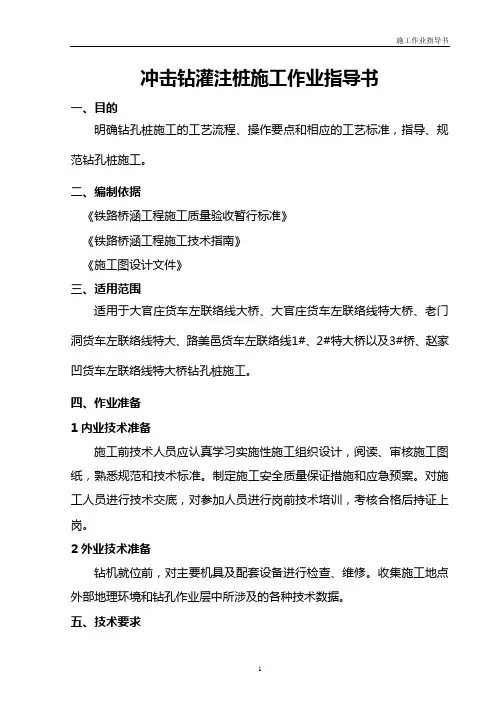

冲击钻灌注桩施工作业指导书
冲击钻灌注桩施工作业指导书一、目的明确钻孔桩施工的工艺流程、操作要点和相应的工艺标准，指导、规范钻孔桩施工。
二、编制依据《铁路桥涵工程施工质量验收暂行标准》《铁路桥涵工程施工技术指南》《施工图设计文件》三、适用范围适用于大官庄货车左联络线大桥、大官庄货车左联络线特大桥、老门洞货车左联络线特大、路美邑货车左联络线1#、2#特大桥以及3#桥、赵家凹货车左联络线特大桥钻孔桩施工。
四、作业准备1内业技术准备施工前技术人员应认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
制定施工安全质量保证措施和应急预案。
对施工人员进行技术交底，对参加人员进行岗前技术培训，考核合格后持证上岗。
2外业技术准备钻机就位前，对主要机具及配套设备进行检查、维修。
收集施工地点外部地理环境和钻孔作业层中所涉及的各种技术数据。
五、技术要求a施工前按设计提拱的配合比进行试验，确定施工配合比。
b混凝土的拌和在6#搅拌站集中拌和，混凝土罐车运输至现场。
c钢筋笼按设计图纸要求，分节施工，报请监理单位验收。
d钻孔和混凝土灌注过程中,现场技术人员应做好钻孔和灌注记录。
e技术人员现场值班。
六、施工工艺钻孔桩施工工艺流程见图6.1-1：图6.1-1 钻孔桩施工工艺流程图七、施工要求7.1 施工准备7.1.1平整场地在旱地上应清除杂物，换填软土，平整压实，场地位于陡坡处，用枕木搭设施工平台，满足钻机就位。
施工前场地完成三通一平。
地上、地下的电缆、管线、旧建筑物、设备基础等障碍物必须排除处理完毕。
各项临时设施，如照明、动力、通风、安全设施准备就绪。
在桩孔周围设置好排水系统。
挖好泥浆池、沉淀池。
保证泥浆不污染到周围的田地、河流。
7.1.2测量放线施测平台十字线，定出桩位准确位置，设置护桩随时进行检查校核。
7.2 平台及护筒埋设7.2.1浅滩地和陆地钻孔桩钢护筒①对河滩内桩位施工前应筑岛，岛的高度应高出施工地面不小于0.5m。
②钢护筒采用厚度为4～12mm的A3钢板卷制，内径比桩径应大于40cm。
冲击钻钻孔灌注桩施工方案
冲击钻钻孔灌注桩施工方案1. 引言本文档是针对冲击钻钻孔灌注桩施工方案进行的详细说明。
冲击钻钻孔灌注桩（简称灌注桩）是一种常用于建筑工程中的基础支撑方式，具有承载力强、施工速度快等优点，在各种土质条件下广泛应用。
2. 施工前准备在进行灌注桩施工前，需要进行以下准备工作：2.1 工程勘察对施工地点进行勘察，包括土壤类型、地下水位、地下障碍物等情况的调查，以确定灌注桩施工的可行性。
2.2 桩基设计根据工程勘察结果和设计要求，进行桩基设计，确定灌注桩的直径、深度和间距等参数。
2.3 施工设备和材料准备准备好所需的施工设备，包括冲击钻、钻杆、灌注管、混凝土搅拌机等，并确保设备的正常运行。
同时，要准备好所需的材料，如水泥、砂、石等。
3. 施工步骤灌注桩施工主要分为冲击钻孔和灌注混凝土两个步骤：3.1 冲击钻孔3.1.1 根据设计要求，在施工地点标定出孔位，并使用测量仪器确保孔位准确无误。
3.1.2 配置冲击钻机，并根据设计要求选择合适的钻头和钻杆。
3.1.3 开始冲击钻孔，同时进行土层采样和岩石探测，记录每个孔的钻进情况。
3.1.4 当钻孔达到设计要求的深度后，停止冲击钻孔。
3.2 灌注混凝土3.2.1 清理孔底的杂物和泥浆，确保孔底清洁。
3.2.2 安装灌注管，将灌注管插入孔中，并使用包扎带固定。
3.2.3 准备混凝土，并使用混凝土搅拌机搅拌均匀。
3.2.4 开始灌注混凝土，将混凝土由灌注管注入孔中。
3.2.5 在灌注过程中，使用振动棒进行振捣，以确保混凝土的均匀密实。
3.2.6 当灌注桩达到设计要求的高度后，停止灌注。
3.3 后续处理3.3.1 等待灌注桩的混凝土贯通强度达到设计要求后，可进行桩顶的处理，如切割、修整等。
3.3.2 进行灌注桩的质量检查，包括检测灌注桩的负荷承载性能和混凝土的强度等。
4. 安全注意事项在进行冲击钻钻孔灌注桩施工时，需要注意以下安全事项：•操作人员必须熟悉施工设备的操作规程，并佩戴好个人防护装备。

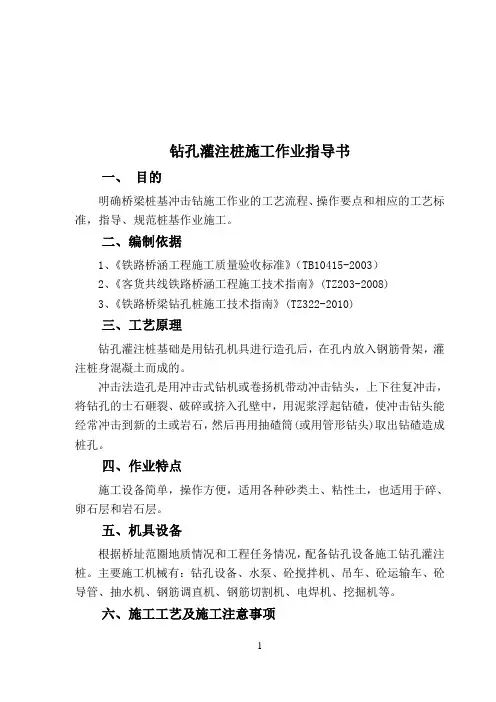

钻孔灌注桩施工作业指导书
钻孔灌注桩施工作业指导书一、目的明确桥梁桩基冲击钻施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。
二、编制依据1、《铁路桥涵工程施工质量验收标准》（TB10415-2003）2、《客货共线铁路桥涵工程施工技术指南》(TZ203-2008)3、《铁路桥梁钻孔桩施工技术指南》(TZ322-2010)三、工艺原理钻孔灌注桩基础是用钻孔机具进行造孔后，在孔内放入钢筋骨架，灌注桩身混凝土而成的。
冲击法造孔是用冲击式钻机或卷扬机带动冲击钻头，上下往复冲击，将钻孔的士石砸裂、破碎或挤入孔壁中，用泥浆浮起钻碴，使冲击钻头能经常冲击到新的土或岩石，然后再用抽碴筒(或用管形钻头)取出钻碴造成桩孔。
四、作业特点施工设备简单，操作方便，适用各种砂类土、粘性土，也适用于碎、卵石层和岩石层。
五、机具设备根据桥址范圈地质情况和工程任务情况，配备钻孔设备施工钻孔灌注桩。
主要施工机械有：钻孔设备、水泵、砼搅拌机、吊车、砼运输车、砼导管、抽水机、钢筋调直机、钢筋切割机、电焊机、挖掘机等。
六、施工工艺及施工注意事项1.施工工艺1.1钻孔灌注桩施工工艺流程见下图。
钻孔灌注桩施工工艺流程图1.2施工工艺1.2.1准备工作场地布置及平整：在旱地上，应清除杂物，整平场地，如遇软土，适当处理。
桩位测量：场地整好后，即可测量定位，用长木桩加铁钉准确标出各桩位中心桩位放样时，桩的纵横允许偏差不大于5cm，并在桩的前后左右距中心2m处分别设置护桩，以供随时检测桩中心和标高。
埋设护筒：护筒采用钢护筒，护筒用厚钢板制成。
为增加刚度防止变形，在护筒上、中、下各焊一道加筋，护筒顶宜高出施工水位或地下水位2.0m，并高出施工地面50cm，四周夯填粘土、。
埋设时保证护筒竖直，竖直线倾斜不大于1％，顶面水平，护筒中心位置准确。
护筒埋置深度符合下列要求：在岸滩上，黏士、粉土不小于1m，砂类土不小于2m。
当表面土层松软时，宜将护筒埋置在较坚硬密实的土层中至少0.5m。
冲击钻钻孔作业指导书
石武客运专线湖北段TJ-1合同段冲击钻钻孔作业指导书中铁二十三局石武指挥部第五项目部2008年11月冲击钻钻孔作业指导书一、适用范围冲击式钻孔机用于钻孔灌注桩施工，尤其在卵石、漂石地层条件下它具有明显的优点。
它的方法是提升冲击锤往下反复冲击，将钻孔中的土、石劈裂、破碎或挤入钻孔壁中，用泥浆悬浮钻渣，使冲击钻能经常冲击到新的土（岩）层然后再用掏渣筒或管锥取出钻渣的成孔方法。
冲击式钻机施工中虽然简单，且施工速度慢，但与其他施工方法相比，最后综合计算施工消耗却是最低的，这是许多施工企业选择它作为钻孔桩成孔设备的重要原因之一。
其施工布置如图1二、施工流程作业流程详见图1。
三、验收标准3.1 孔外造浆泥浆比重，岩石不大于1.2，砂黏土不大于1.3，坚硬大漂石、卵石夹粗砂不宜大于1.4；粘度，一般地层16～22s，松散易坍地层19～28s；含砂率，新制泥浆不大于4%；胶体率，不小于95%；PH值，大于6.5。
3.2 护筒埋设护筒内径比桩径大40cm，护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于2m。
当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。
岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于1%。
水中筑岛，护筒宜埋入河床面以下1米。
钻孔时孔内水位高出护筒底面0.5m或地下水位以上1.5-2.0m。
3.3 清孔检查泥浆性能指标：泥浆比重，岩石不大于1.2，砂黏土不大于1.3，坚硬大漂石、卵石夹粗砂不宜大于1.4；粘度，一般地层16～22s，松散易坍地层19～28s；含砂率，新制泥浆不大于4%；胶体率，不小于95%；PH值，大于6.5。
沉渣厚度不大于20㎝。
3.4 成孔检查冲击钻钻孔允许偏差和检验方法四、作业准备钻孔场地应清除杂物、换除软土、平整压实。
场地位于浅水、陡坡、淤泥中时，可采用筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。
钻孔灌注桩施工施工作业指导书
钻孔灌注桩施工作业指导书一、目的:规范作业程序,明确施工要点,确保质量创优。
二、适用范围:全公司各相关项目均照此执行。
三、相关文件:1 、验收标准：《公路工程质量验收评定标准》 JTJO71-94。
2 、施工技术规范：《公路桥涵施工技术规范》 JTJ041-89。
四、作业要点 :1 、工艺流程：详见附表2 、施工要点：2.l 准备工作指从项目签订合同到正式开钻这一过程,它包括钻机的选型、工作平台的搭设、桩位放样、护筒埋设、砼配合比试验、泥浆制作等全部工序。
2.1.1 钻机的选型各种成孔设备适用范围参考表2.1.2 钻机工作平台的搭设2.1.2.1 陆上成孔,整平地表,用平台的高度,一般来说,用吊车配泵车贝雷析架或枕木直接搭设。
根据浇桩的方法确定浇桩,可以直接用枕木搭设,其高度只要高出地表50cm 左右即可。
如用常规的爬梯浇筑,其平台的高度要保证砼贮料斗下。
的高度高出孔内泥浆水平面 4m 以上。
2.1.2.2 水上成孔,桩位靠近岸边,河坎较坡,水深在l.5m 内,可以用草袋围堰作平台。
但填筑的平台,要保证稳定,密实,以防钻机平台的不均匀沉降或穿孔。
对水深大于 1.5m 处,要考虑用木排架或建船作为工作平台。
对水流稳定, 流速较小,可以用建船作平台,对此走船的固定是关键,因此,走船至少要用六角缆锚固。
通常还是以木排架为主,木排架设计时要考虑到排架有足够的承载力和稳定性( 承载力安全系数不小于1.3) 。
还要求平台具适宜的工作面,做到经济适用、安全可靠,能保证钻机移位方便,砼浇筑有足够的活动空间。
还要考虑到平台能为后续工序服务。
比如盖梁、系梁及水下承台的施工等。
2.1.2.3 质量控制点平台应坚实、稳定、平整,以免钻机在施工过程中发生倾斜。
2.1.3 护筒的埋设2.1.3.1 陆地施工用护筒,可以直接用砖砌或用钢护筒。
护简直径比桩径大20cm—30cm 。
出口高出地面30cm —40cm。
埋深一般 200cm—250cm 。
钻孔灌注桩作业指导书(2)
钻孔灌注桩作业指导书(2)钻孔灌注桩作业指导书（二）一、总体要求1、钻孔灌注桩施工要具备工程地质资料和水文地质资料，水、水泥、砂、石、钢筋等原材料及制品的质量检验报告。
2、钻孔灌注桩施工时，按有关规定制定安全生产、保护环境等措施进行施工。
3、钻孔灌注桩施工时，要有完善的施工记录4、桩位测量一律采用坐标正算方法放样，然后用皮尺等复核，复测无误后，报监理工程师检验，合格并签字后方可进行下道工序的施工。
具体方法详见项目经理部下发的《关于测量工作的通知》。
（一）施工平台：本合同段为旱地，首先平整场地、清除杂物、挖除软土、夯打密实。
钻机底座不应直接置于不坚实的填土上，以免产生不均匀沉陷。
按照施工规范规定，安装钻机和泥浆制备设施。
（二）护筒设置1、护筒内径宜比桩径大200～400mm。
2、护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为20mm，竖直线倾斜不大于1%的桩长，干地可实测定位，水中可依靠导向架或者搭板进行定位。
3、护筒采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实。
严格注意平面位置，竖向倾斜和两节护筒的连接质量均需符合规范要求，沉入时可采用压重、振动锤击并辅以筒内除土的方法。
4、护筒高度宜高出地面0.3m或水面1～2m。
当钻孔内有水压时，应高于稳定后的承压水位2.0m 以上。
当处于潮水影响地区时，应高于施工水位1.5～2.0m，并应采用稳定护筒内水头的措施。
5、护筒埋置深度应根据设计要求或桩位的水文地质情况确定，一般情况埋置深度为2～4m，特殊情况应加以保证钻孔和灌注砼的顺利进行。
护筒连接处要求筒内无突出物，应耐拉、压，不漏水。
二、泥浆的调制和使用技术要求钻孔泥浆一般由水、粘土（膨润土）和添加剂按适当配合比配置而成，鉴于我项目工程使用冲击钻施工，其性能指标参照下表使用：泥浆性能指标选择钻孔方法地层情况泥浆性能指标相对密度粘度含砂率胶体率失水量泥皮厚静切力酸碱度（S）（%）（%）Ml/30 min mm/30 min （Pa）PH 冲击钻易塌地层 1.20～1.40 22～30 ≤4 ≥95 ≤20 ≤3 3.0～5.0 8～11三、钻孔施工方法1、钻机就位前，应对钻孔各项准备工作进行检查。
冲击钻灌注桩施工作业指导书
珠三角城际轨道交通项目佛肇段工程施工总承包GZZH-8标段冲击钻灌注桩施工作业指导书编制：审核：审批:施工单位：中铁十三局集团有限公司佛肇城际GZZH—8标项目经理部日期:2010年6月19日目录1.目的 (1)2.编制依据 (1)3。
适用范围14。
施工方法及工艺要求14。
1.地下管线刨验24。
2.施工准备34.3.埋设护筒 (3)4.4.开挖泥浆池 (4)4.5。
泥浆制备44。
6.钻机就位及冲击钻孔54。
7。
检孔、清孔64.8.钢筋笼制作、安装 (7)4.9.安装导管 (10)4。
10。
二次清孔114.11。
灌注水下混凝土 (11)4.12.泥浆清理 (15)5.施工质量标准 (15)6。
钻孔桩常见事故预防及处理166.1.坍孔 (16)6.2。
钻孔偏斜186。
3.掉钻落物196。
4.卡钻206。
5。
扩孔和缩孔216。
6.钻孔漏浆227。
钻孔桩断桩常见事故及处理237。
1。
首批混凝土封底失败237.2.供料和设备故障使灌注停工 (24)7.3。
灌注过程中坍孔247.4。
导管拨空、掉管257。
5.灌注过程中混凝土上升困难、不翻浆267。
6。
灌注高度不够268.安全生产与环境保护 (27)1.目的明确桥梁桩基冲击钻施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。
2.编制依据(1)《铁路工程基桩检测技术规程》(2)《客运专线铁路桥涵工程施工技术指南》(3)《铁路混凝土工程施工技术指南》(4)《客运专线铁路桥涵工程施工质量验收暂行标准》(5)《铁路混凝土工程施工质量验收补充标准》(6)《施工图设计文件》3.适用范围适用于卵石、坚硬漂石、岩层及各种复杂地质的桥梁桩基施工。
4.施工方法及工艺要求要求采用整套冲击钻机设备,禁止使用双筒卷扬机组成的简易钻具。
为防止冲击振动导致邻孔孔壁坍塌或影响邻孔已浇灌混凝土强度，应待邻孔混凝土抗压强度达到2.5Mpa后方可开钻。
图1 冲击钻灌注桩施工工艺流程图4.1.地下管线刨验桩基施工前应对墩台及泥浆池开挖部位的地下管线进行刨验确认，主要包括跨既有线路及其它乡村道路两侧的墩台，为了安全起见，其它部位的墩台桩基施工前也应进行逐个刨验。
钻孔灌注桩施工作业指导书
钻孔灌注桩施工作业指导书1 适用范围本作业指导书适用于回旋钻成孔、冲击钻成孔、旋挖钻成孔等灌注桩的施工。
2 作业准备2.1技术准备2.1.1会同设计、监理完成现场交接桩和施工技术交底工作。
组织测量部门进行轴线定位和各控制点的闭合复制，对施工人员进行专项培训等。
2.1.2熟悉和分析施工现场的水文、地质等资料，熟悉设计图纸并编制钻孔桩单项施工组织设计，向作业队施工人员进行技术、安全、质量、环保交底，确保施工过程中的工程质量和人身安全。
2.1.3熟悉施工现场环境，摸清施工范围内的地下管线、地下构筑物、危险建筑等分布情况。
2.1.4按照混凝土的强度设计要求，做水下混凝土配合比、施工配合比，满足钻孔桩灌注混凝土的要求。
2.2机具准备2.2.1做好机具设备、场地的规划布置。
2.2.2钻孔钻机大致分为三类：一类是冲击式钻机，配有钻架和起吊、冲击等全套设备；另一类是回旋钻机；第三类是旋挖钻机。
2.2.3项目应根据钻孔直径、深度、土层情况、供应条件等选择合理配置钻机。
2.3场地准备2.3.1钻孔场地的平面尺寸应按桩基设计的平面尺寸、桩基数量和钻机底座平面尺寸、钻机移位要求以及其他配合施工机具设施布置等情况而定。
2.3.2施工场地或工作平台的高度应考虑施工期间可能出现的高水位或潮水位，并高出其上0.5～1.0m。
2.4桩位测定2.4.1根据设计资料，复核桩位轴线控制网和高程基准点。
2.4.2确定桩位中心，以中心为圆心，以大于桩身半径在四周十字护桩，做好标记并固定好。
经驻地监理工程师核查、批准后开钻。
3 技术要求3.0.1安装钻机时机座底部应垫平，保持稳定，并打入木楔防滑，不得产生位移和沉陷。
钻尖、钢丝绳在同一垂线上，与护筒中心偏差不得大于 5cm，钻机就位测量护筒顶标高，用于钻孔过程中进行孔深测量参考。
3.0.2钻进过程中，应始终保持孔内水位应高于护筒底口 500mm 以上，掏取钻渣和停钻时应及时向孔内补水，保持水头高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沪昆铁路客运专线HKJX-6标段桥涵工程
编号：桥001 冲击钻灌注桩施工作业指导书
单位：中国港湾沪昆铁路HKJX-6标
编制：孙玮砜
审核：孟晓鹏
批准：万先德
2010年5月1日发布2010年5月1日实施
沪昆铁路客运专线HKJX-6标段桥涵工程
冲击钻灌注桩施工作业指导书
1. 适用范围
适用于沪昆铁路客运专线杭州至长沙（江西）段HKJX-6标段冲击钻灌注桩施工。
2. 作业准备
2.1内业技术准备
施工前技术人员应认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
制定施工安全质量保证措施和应急预案。
对施工人员进行技术交底，对参加人员进行岗前技术培训，考核合格后持证上岗。
钻孔灌注桩开工前应根据有关规范要求编报施工方案及开工报告，得到监理工程师同意后才允许开工。
2.2外业技术准备
钻机就位前，对主要机具及配套设备进行检查、维修。
收集施工地点外部地理环境和钻孔作业层中所涉及的各种技术数据。
根据施工需要，对设计提供的测量控制网按照设计文件要求进行复测，编制测量施工方案，进行必要的加密或重新布设控制网点，补充施工需要的水准点、桥梁轴线及墩台控制桩。
3. 技术要求
3.1施工前按设计提拱的配合比进行试验，确定施工配合比。
3.2混凝土的拌和采用场地集中拌和，砼灌车运输至现场。
3.3钢筋笼按设计图纸要求，分节施工，报请监理单位验收。
3.4钻孔和混凝土灌注过程中,现场技术人员应做好钻孔和灌注记录。
3.5技术人员应现场值班。
4. 施工程序与工艺流程
4.1施工程序
施工准备→测量定位→埋设钢护筒→配制泥浆→安装钻机→钻进→终孔→清孔→钢筋笼制作与安装→安装导管→二次清孔→灌注水下混凝土
4.2工艺流程
冲击钻灌注桩施工工艺流程框图
5．施工要求 5.1施工准备
5.1.1钻孔场地应清除杂物、换除软土、平整压实。
场地位于浅水、陡坡、淤泥中时，可采用筑岛、或用枕木或型钢等搭设工作平台。
5.1.2当位于深水时，可插打临时桩搭设固定工作平台，在钻孔平台上拼装钢护筒导向架，采用起吊设备插打水中墩钢护筒。
工作平台必须坚固稳定，能承受施工作
注清水、换泥浆、测比重 平整场地 测定孔位
埋设护筒 钻机就位 钻 进 制作护筒
加工钻头
中间检查 终 孔 清 孔
测 孔
挖泥浆池、沉淀池 泥 浆 制 备
泥浆循环、滤碴、补浆、测指标 测孔深、泥浆比重、钻进速度 测孔深、孔径、孔斜度
测孔深、孔径、填表格 监理工程师签字认可
凿桩头 安放钢筋笼 安放导管 二次清孔 灌注混凝土
填表、监理工程师签字认可
检查泥浆比重及沉渣厚度 制作混凝土试件，测量混凝
土面高度和导管埋深深度
清理、检查 钢筋笼制作 桩基检测
符合要求
不符合要求。
