电子设备产品外观检验规范标准
关于电子产品验收的要求和标准
关于电子产品验收的要求和标准引言本文档旨在明确电子产品验收的要求和标准。
电子产品验收是确保电子产品符合质量和安全要求的重要步骤。
通过遵循以下要求和标准，可以有效地评估电子产品的性能和可靠性。
验收要求1. 完整性：电子产品在验收前应检查完整性，包括所有配件和附件的齐全性。
2. 外观：电子产品的外观应无明显瑕疵，如划痕、凹陷或损坏。
3. 功能：电子产品的各项功能应在验收期间进行全面测试，并确保其正常工作。
4. 安全性：电子产品应符合相关安全标准，如电气安全、电磁兼容性等。
5. 性能：电子产品的性能应符合产品规格和标准，如处理器速度、存储容量等。
6. 可靠性：电子产品应具有足够的可靠性以确保其在正常使用条件下的长期稳定运行。
验收标准1. 完整性标准：所有配件和附件应与产品说明书一致，并无缺失或损坏。
2. 外观标准：外壳应平整无损，无划痕或凹陷，按键和接口应正常运作。
3. 功能标准：每个功能模块应按照产品说明书进行测试，正常工作且无异常。
4. 安全性标准：电子产品应符合国家和行业的相关安全标准和法规要求。
5. 性能标准：电子产品的性能参数应与产品规格一致，如处理器速度、存储容量等。
6. 可靠性标准：电子产品应具有合理的故障率，并且能够在正常使用条件下保持稳定运行一定时间。
结论电子产品验收的要求和标准对于确保产品质量和用户满意度至关重要。
在进行验收时，应严格按照完整性、外观、功能、安全性、性能和可靠性的要求进行评估。
只有符合这些要求和标准的电子产品才能被认为是合格的。
同时，为了避免法律纠纷和不必要的麻烦，建议在验收过程中遵循简单的策略，避免涉及法律复杂性的问题。
电子产品外观检验标准(一)2024
电子产品外观检验标准（一）引言概述:电子产品的外观质量是消费者购买的重要参考标准之一。
本文旨在介绍电子产品外观检验标准的相关内容，以帮助生产商、质检员和消费者更好地了解电子产品的外观质量标准。
本文将从产品外观整体要求、材料质量、表面处理、图案标识和包装等五个大点进行详细阐述。
正文内容:一、产品外观整体要求1. 外观设计符合产品功能需求，具有舒适的操作感。
2. 外形尺寸和比例符合设计要求，没有明显的变形或错位。
3. 产品表面平整光洁，无明显的凹凸、划痕或气泡等缺陷。
4. 外壳装配良好，无松动、裂缝或变形等现象。
5. 材料色彩清晰、一致，无色差、褪色或沾污等问题。
二、材料质量1. 外壳材料应符合相关标准要求，阻燃性能良好。
2. 塑料件应无明显刺激性气味，无色素渗出。
3. 金属外壳应无明显的锈蚀、划痕或氧化现象。
4. 按键材料应具有一定的耐磨性和耐用性。
5. 其他材质如玻璃、陶瓷等应具备良好的耐热性和抗冲击性。
三、表面处理1. 外壳表面处理应符合产品设计要求，如喷漆、电镀等。
2. 表面处理应完整均匀，无刮痕、起泡或掉漆现象。
3. 弯曲区域应无明显的涂层剥落。
4. 外壳边缘应有光滑的过渡，无棱角或毛刺。
5. 文字标识应清晰、不易磨损。
四、图案标识1. 图案标识应与产品用途、功能相符合。
2. 标识位置应明确，符合法律法规和行业标准。
3. 标识应具备一定的耐磨性和抗溶解性。
4. 标识图案应清晰，无模糊不清或重叠现象。
5. 标识颜色应准确、鲜明，不易褪色。
五、包装1. 包装应符合产品保护和运输需求，能有效防潮、防震和防静电。
2. 包装材料应环保，无刺激性气味。
3. 包装印刷清晰，无模糊或错位现象。
4. 包装件数应准确，无缺漏。
5. 包装外观整洁，无明显变形、撕破或破损。
总结：电子产品外观检验标准对于确保产品的外观质量起到了重要作用。
通过对产品外观整体要求、材料质量、表面处理、图案标识和包装五个大点的详细阐述，我们可以更好地了解电子产品外观质量的标准要求。
设备产品外观检验规范标准(全球普遍通常)
1、目的：
确定通用成品外观标准，为公司品质控制提供标准的依据。
2、适用范围：
适用于我司外观检验的标准判定，另有客户特殊规定除外。
3、职责权限：
3.1品质部：负责本检验标准的制定与审核，产品的鉴定、检验之执行；
3.2工程部：负责品质问题的分析和改善活动的推行；
3.3生产部：负责产品的制造、过程检验和过程品质记录。
4、定义：
4.1异色点：产品表面出现的颜色异于周围的点。
4.2缩水：部分区域由于熔体压力不够，在该区域截面形成的凹坑。
4.3批锋：由于工艺或模具原因，在边缘分型面处所产生的废边。
4.3污点：表面形成的可擦除赃污。
4.4无感划伤：用指甲刮过划伤处，无段落感。
4.5有感划伤：用指甲刮过划伤处，有段落感。
4.6脏污：因模具、包装或操作等问题造成，分可擦出及不可擦出。
4.7气泡：因工艺原因内部出现的可见的空气泡。
5、工作程序：
5.1目视检查的条件及位置：
检验条件：距离30cm~45cm 时间 5 S内，光源检验照明度20-40W
位置：产品与平面呈45°，上下左右转动动在15°之内。
检验时间:一般在5-10秒以内。
条件:不得在反光下检验表面。
5.2 外观区域划分
5.2.1 A区：正常目视第一眼可见面（样品的正面）
5.2.2B区：正常目视第一眼不可见面（左右两侧面,底面,背面,顶面）
5.2.3C区：产品内部，正常目视不可见面
5.3 成品外观检验项目:
5.4产品包装检验项目
5.5面积规格以下图为标准；单位：mm2 请看以下图表。
电子产品检验要求与规范
电子产品检验要求与规范1. 引言本文件规定了电子产品的检验要求和规范，以确保产品的质量、性能和安全符合国家标准和客户要求。
所有相关部门和人员都应严格遵守本文件的规定。
2. 范围本文件适用于所有电子产品的生产、检验和交付过程。
3. 术语和定义- 电子产品：指所有电子设备及其组件，包括硬件、软件和固件。
- 检验：对产品进行检查、测试和评估，以确定其是否满足规定的要求。
- 规范：指规定产品性能、质量和安全要求的文件。
4. 检验要求4.1 一般要求- 所有电子产品必须在生产过程中进行检验。
- 检验应由经过培训的专业人员进行。
- 检验记录应详细、准确、清晰，以便追踪和追溯。
4.2 检验项目电子产品检验应包括以下项目：- 外观检查：检查产品外观是否有损坏、变形、松动等异常情况。
- 功能测试：测试产品的基本功能是否正常，如电源、按键、显示屏等。
- 性能测试：测试产品的性能指标是否满足技术要求，如速度、精度、稳定性等。
- 兼容性测试：测试产品与其他设备或系统的兼容性。
- 安全测试：检查产品是否符合安全标准，如电气安全、辐射安全等。
- 固件和软件检验：检查固件和软件版本是否正确，是否存在漏洞或错误。
4.3 检验方法- 外观检查：采用目视检查或使用放大镜、显微镜等工具。
- 功能测试：使用测试仪器或软件进行测试。
- 性能测试：使用专业测试仪器进行测试，如示波器、频率计等。
- 兼容性测试：将产品与其他设备或系统连接，观察是否正常工作。
- 安全测试：使用专业安全测试仪器进行测试，如绝缘测试仪、辐射测试仪等。
- 固件和软件检验：使用专业软件进行检查，如版本检查工具、漏洞扫描工具等。
5. 检验规范5.1 生产检验- 电子产品在生产过程中应进行逐批检验。
- 每批产品应抽取一定比例的样本进行检验。
- 检验结果应记录在检验报告中，并由检验人员签字确认。
5.2 出厂检验- 电子产品在出厂前应进行全面的检验。
- 每件产品都应进行检验，合格后方可出厂。

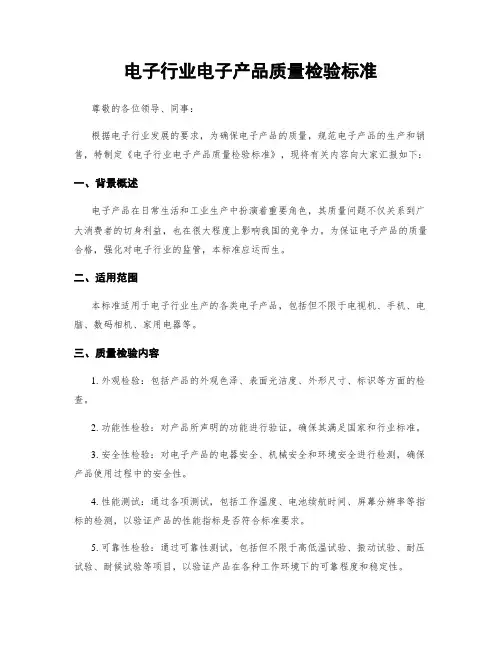

电子行业电子产品质量检验标准
电子行业电子产品质量检验标准尊敬的各位领导、同事：根据电子行业发展的要求，为确保电子产品的质量，规范电子产品的生产和销售，特制定《电子行业电子产品质量检验标准》，现将有关内容向大家汇报如下：一、背景概述电子产品在日常生活和工业生产中扮演着重要角色，其质量问题不仅关系到广大消费者的切身利益，也在很大程度上影响我国的竞争力。
为保证电子产品的质量合格，强化对电子行业的监管，本标准应运而生。
二、适用范围本标准适用于电子行业生产的各类电子产品，包括但不限于电视机、手机、电脑、数码相机、家用电器等。
三、质量检验内容1. 外观检验：包括产品的外观色泽、表面光洁度、外形尺寸、标识等方面的检查。
2. 功能性检验：对产品所声明的功能进行验证，确保其满足国家和行业标准。
3. 安全性检验：对电子产品的电器安全、机械安全和环境安全进行检测，确保产品使用过程中的安全性。
4. 性能测试：通过各项测试，包括工作温度、电池续航时间、屏幕分辨率等指标的检测，以验证产品的性能指标是否符合标准要求。
5. 可靠性检验：通过可靠性测试，包括但不限于高低温试验、振动试验、耐压试验、耐候试验等项目，以验证产品在各种工作环境下的可靠程度和稳定性。
四、质量标准1. 外观质量标准：根据产品的设计要求和市场需求，制定相应的外观质量标准，包括外观缺陷、标识结果、尺寸偏差等指标。
2. 功能性质量标准：根据产品的功能要求，采用国家和行业标准进行检测，确保产品在规定使用条件下的各项参数满足标准要求。
3. 安全性质量标准：根据电子产品的安全要求，制定相应的安全性质量标准，包括电器安全、机械安全和环境安全等指标。
4. 性能指标标准：根据产品的性能要求，制定相应的性能指标标准，确保产品在各项性能参数方面达到或超过标准要求。
5. 可靠性指标标准：根据产品的可靠性要求，制定相应的可靠性指标标准，确保产品在各种工作环境下具备一定的可靠性。
五、质量检验报告对通过质量检验的电子产品，将发放相应的质量检验报告，详细记录产品的检验过程、结果，并标明产品是否合格。
电子行业电子产品质量检验规范
电子行业电子产品质量检验规范1. 引言电子行业是一个以电子技术为核心，以电子产品生产和应用为主要内容的行业。
随着电子产品的不断发展和普及，对电子产品质量的要求也越来越高。
合理规范的电子产品质量检验是保证产品质量和用户满意度的重要保障。
本文将从电子产品质量检验的原则、方法、标准以及相关重要要素等方面进行阐述。
2. 电子产品质量检验原则2.1 安全性原则电子产品质量检验的首要原则是确保产品的安全性。
安全性是电子产品的生命线，对用户和有关利益方来说都是至关重要的。
质检过程中，应注重对电子产品的外观、结构、材料、电路安全等方面进行全面检测，确保产品在正常使用过程中不对用户造成任何安全隐患。
2.2 功能性原则电子产品质量检验的目的之一是验证产品是否能够实现其预期功能。
通过对电子产品的性能测试、功能测试和系统测试等方式，确保产品在各种环境和条件下都能正常运行，达到用户使用的基本需求。
2.3 可靠性原则电子产品的可靠性直接关系到产品的信赖度和使用寿命。
质检过程中，应对电子产品的可靠性进行验证，包括对产品的结构强度、电路可靠性、温度适应性、湿度适应性等方面进行测试，确保产品在各种复杂环境下都能稳定工作，具有较长的使用寿命。
2.4 接口和兼容性原则现代电子产品往往需要与其他设备进行接口和数据的交互，因此在质检过程中，应注重对接口的完整性和兼容性进行检验，确保电子产品能够与其他设备正常连接和通信，实现信息的交互和共享。
3. 电子产品质量检验方法3.1 外观检验外观检验是电子产品质量检验的首要环节，通过检查产品的外壳、标识、字体、颜色、尺寸等方面，判断产品的外观是否符合规范要求，同时也能初步判断产品是否存在质量问题。
3.2 功能测试功能测试是电子产品质量检验的核心环节，通过对产品的各项功能进行测试，验证产品的功能是否正常，是否符合设计要求。
例如，对手机进行通话、短信、WIFI、蓝牙等功能测试，对电视进行信号接受、画质、音质等功能测试。
设备产品外观检验规范标准
文件编号:版本号：A/0 保密等级：内部使用文件类别：■管理规范□管理办法□作业规范产品外观检验标准修订记录1目的作为通用产品外观检验判定依据,确保品质能符合客户需求。
2范围本标准规定了通用产品塑胶件、电镀件、喷漆件、压铸件、整机装配、彩盒及包装的外观检验，包括缺陷定义、缺陷允收标准等。
本标准适用于产品塑胶件、压铸件、彩盒、资料及包装的外观检验。
3职责质量人员对产品外观的检验和判定。
4定义4.1 产品等级定义S等级：手持类产品、高端类终端产品，包括但不限于高端市场、特定客户有较高要求的产品。
A等级：通用类终端产品4.2 外观等级面定义1级面：暴露在外，且正常使用时可直接看到的主要表面，正常情况指产品的正面、顶面、侧面，要求有最佳的外观质量。
2级面：暴露在外，且正常使用时并不直接看到的次要表面，正常情况下指产品的背面和底面，要求有好的外观质量。
3级面：正常使用中看不到，只有在装拆时才看到的内表面或遮盖面，不要求有好的外观质量。
(注：外观等级优先按照图纸中的定义；若图纸中没有定义，下面有图示或单独定义的，以图示和单独定义为准；没有则按照此外观等级要求执行。
)功能面：功能面指压铸机加件中，影响产品防水、屏蔽、散热、装配等性能的表面。
不包含在以上的1、2、3级面中。
图1 ONT产品外观面等级示意图4.3彩盒测量面定义测量面定义表，备注：未涉及到的为非管控区域标准层次分为A标和B标二种。
日美等外观要求较高的运营商建议使用A标，如日本KDDI/DOCOMO、英国BT;除了A标建议的运营商及通用市场，首选B标。
4.4纸浆模塑制品测量面定义测量面定义表5内容5.1检查面积划分和缺陷代码检测面积按照每100mm*100mm（100cm²）区域进行划分，表面小于100mm*100mm时，以100mm*100mm计，以下所述单位面积的缺陷数均以此为准。
表1缺陷代码表5.2外观检验条件视力：要求检验者的校正视力不低于1.2，不能使用放大镜用于外观检验。
电子产品检验标准
电子产品检验标准电子产品已经成为人们日常生活中不可或缺的一部分，从手机、电脑到家用电器，电子产品的种类繁多。
然而，随着电子产品的普及和使用量的增加，产品质量和安全问题也愈发凸显。
为了保障消费者的权益和安全，制定和执行严格的电子产品检验标准显得尤为重要。
首先，电子产品的外观质量是检验的重要指标之一。
外观质量直接关系到产品的美观度和使用寿命。
在检验时，需要对产品的外观进行全面细致的检查，包括产品表面是否平整、无划痕、无变形、无色差等。
同时，还需检查产品的组装工艺是否精细，各部件之间的连接是否牢固，是否存在漏胶、漏焊等现象。
这些都是影响产品外观质量的重要因素。
其次，电子产品的功能性能是检验的重点之一。
产品的功能性能直接关系到产品的使用效果和用户体验。
在检验时，需要对产品的各项功能进行全面、系统的测试，确保产品的性能指标符合国家标准和产品说明书的要求。
比如，对手机进行通话质量测试、信号接收测试、屏幕显示效果测试等；对电脑进行性能测试、散热测试、键盘、鼠标等外设的使用测试等。
只有通过对功能性能的全面检验，才能确保产品的质量和可靠性。
此外，电子产品的安全性能也是检验的关键之一。
安全性能直接关系到产品的使用安全和用户的人身安全。
在检验时，需要对产品的绝缘性能、防火防爆性能、电磁辐射等安全性能进行全面的测试，确保产品在正常使用和异常情况下都能保持安全可靠。
比如，对家用电器进行漏电保护测试、过载保护测试、电磁辐射测试等；对移动电子产品进行电池安全性能测试、充电器安全性能测试等。
只有通过对安全性能的全面检验，才能有效避免产品在使用过程中出现安全隐患。
综上所述，电子产品检验标准是保障产品质量和用户安全的重要手段。
通过对产品的外观质量、功能性能和安全性能进行全面细致的检验，可以有效提高产品的质量和可靠性，保障消费者的权益和安全。
同时，对电子产品的检验标准也需要不断完善和更新，以适应不断变化的市场需求和技术发展，推动电子产品行业健康可持续发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
修改记录
制订部门:品管部
制作:
审核:
批准:
1.0范围
本标准规定了xxx科技有限公司品牌，以及其他无客户特殊外观要求的品牌的盒式产品、一体化机箱和手持类产品的外观检验标准。
在本标准中未出现的缺陷种类参照现有关规定执行或参考与它相似(影响程度相当)的项目执行。
本标准可用于指导结构件供应商生产、装配检验，xxx科技有限公司装配检验等环节对xxx 科技有限公司产品的外观检验和验收。
如果某个产品的客户对外观有特殊要求，则按照客户提供的外观标准来进行检验和验收。
本标准对一些可以接受的表面外观缺陷进行限制。
2.0术语和定议
产品表面等级根据重要程度，可划分为A级面、B级面和C级面，具体定义如下：
A级面B级面C级面表面等级的规定是产品的外观标准，对于产品在客户处使用时看不见的内部表面，如塑胶滑道等，不属于本标准规定范围。
表面等级的定义是以在最终客户处使用情况为条件而界定的。
如果零件、部件、产品在后续装配、安装过程中被掩盖，则以被掩盖后的表面来定义；如果零件、部件、产品在后续装配、安装过程中有可能被掩盖也有可能不被掩盖，则按照不掩盖的表面来定义。
3.0检验条件
3.1光照要求
在自然光或光照度在500LX 的近似自然光下检验。
对于40W的日光灯、检验距离要求是500mm。
3.2检验员的要求
检验者的视力或矫正视力不低于1.0，被检查表面和人眼视线呈45°角（图2）.
3.3检验时间、距离和是否旋转的要求
不同表面等级的检验条件要求
A级面B级面C级面
检查时间(秒) 10 5 3
检查距离(mm) 450 450 600
是否旋转旋转不旋转不旋转
4.0 判定总则
可接收的A级面、B级面和C级面缺陷不能影响装配和功能，否则仍判不合格。
同一表面同一区域缺陷不能聚集过多。
即在直径100mm的圆内，实际缺陷数量不能超过缺陷允收表规定的缺陷数量N 。
同一表面同一区域缺陷不能聚集过大。
即实际测量结果不能大于缺陷允收表的要求。
对于可累积计算的缺陷如长度L和面积S等，记录累积值（L＝L1+L2+…Ln，S＝S1+S2+…Sn）与缺陷允收表比较。
对无法累积计算的缺陷如高度H，宽度W，直径D等，记录最大的测量值与缺陷允收表比较。
缺陷允收表解释：
缺陷允收表规定了在直径100mm的圆内各类缺陷的允收标准,两个缺陷点间的距离要大于50mm。
缺陷允收表中的N代表缺陷数量；L代表缺陷长度；W代表缺陷宽度；H代表缺陷高度；D 代表缺陷直径；S代表缺陷面积,面积的单位是mm2。
本文中涉及到的长度，宽度、粗细、高度、直径的单位是mm。
缺陷允收表中关于缺陷的记录解释如图 3 所示：
缺陷允收表中关于缺陷的记录解释
5 .0 塑胶件外观标准
5.1 塑胶件缺陷定义
当塑胶件有签样时，对于水纹、缩水、融接痕、分模线、模具印、脱模刮花等可以通过模具控制的缺陷，按照签样来检验。
对于后续在搬运、操作等过程中造成损伤的缺陷按照该“缺陷允收表”来检验。
6.0 喷涂（喷粉、喷漆）件外观标准
6.1喷涂件缺陷定义
A级面只允许线状（拐角或边缘）补漆且补漆后的表面外观要满足“喷涂件缺陷允收表”的允收标准。
B级面和C级面可补线状和面状油漆且补漆后的表面外观要求要满足“喷涂件缺陷允收表”的C级面标准。
7.0 钣金件外观标准
7.1 钣金件缺陷定义
钣金件包括未做表面处理（如电镀或氧化等）的非喷涂金属件和做过表面处理的非喷涂金属件。
色差同一零件表面颜色不一致，或零件表面颜色与色板不一致。
毛刺、毛边金属边缘和拐角处由于下料、成型、加工等而留下的不规则凸起，手摸刮手（图4）。
修补：因表面损坏而用涂防锈漆拉丝、打磨、喷砂等方法所做的遮盖。
模具印在模具冲压、折弯等成型过程中，在零件表面形成的与模具位置和大小相符合的痕迹。
备注：
1）对于钣金件的浅划痕和深划痕，缺陷允收表只给出了镀前的浅划痕和深划痕判定标准，对于镀后所造成的浅划痕和深划痕，由于会造成耐腐蚀性降低都是不允许的。
2）修补的具体要求：
为避免切边、点焊等地方生锈，可涂防锈漆或防锈导电漆；A级表面不允许涂防锈漆进行修补，B级和C级面允许；需要导电的地方必须涂防锈导电漆；切边涂防锈漆或防锈导电漆可以超过折边但宽度不能大于1mm 且需均匀。
为消除表面划痕、凸出、凹陷等缺陷，可以采用拉丝、打磨、喷砂等方法对表面进行整面且水平、垂直处理（图5）。
图5 用拉丝等修补的良品与不良品举例
7.2 钣金件缺陷允收表
缺陷类型 A 级面 B 级面 C 级面
光泽不对不允许允许允许
浅划痕（含镀后浅划痕）L ≤ 3，W ≤ 0.2，N ≤ 1 L ≤10，W 0.5，N ≤ 2 允许
深划痕（含镀后深划痕）不允许L ≤ 5，W≤ 0.5，N ≤ 2 L 25，W ≤0.5，N ≤2 镀前深划痕不允许L ≤ 10，W≤ 0.5，N ≤ 2允许凹陷S ≤ 0.2，N ≤ 1 S 1.5，H ≤0.4，N ≤ 2 允许
凸起S ≤ 0.2，N ≤ 1 S ≤1.5，H 0.4，N ≤ 1 允许
异物S≤0.1，N≤1 S≤1.5，H≤0.4，N≤2 允许
污迹不允许不允许不允许
流痕不允许不允许允许
1）经表面处理和未经表面处理的材料只要涉及到的缺陷都适用于该缺陷允收表，未涉及的缺陷参照相近的条目执行。
2）外观可见（结构供应商所装配后的状态，而非指最终客户使用条件做为限定）的切边生锈：
a、对于有导电要求的切边（例如要与网口连接器配合的切边），无论是模具切边还是激光切边，装配后可见还是不可见都不允许生锈，并需涂防锈导电漆；
b、对于无导电需求且装配后可见的模具生产的切边，且材料是宝钢优质电解板或富士康GI 料，则切边生锈允许；
c、对于无导电需求且装配后可见的激光切割的切边需涂防锈漆；（4）对于无导电需求且装配后外观不可见的切边（含模具切边和激光切边）生锈允许。
8.0产品标识外观标准
8.1产品标识缺陷定义
产品标识包括丝印、胶印、移印、烫印、铅印、打印以及四色印刷等各种印刷工艺方法所形成的图案、文字、标签（含条码）等。
字符偏移字符在水平或垂直方向上发生偏移。
如下图所示，S指偏移量，H指字符高度。
字符歪斜字符在水平或垂直方向上发生歪斜。
如下图，S指歪斜量
字符间距不当字符间距通过压缩、放大等方式，而改变了标准字体的间距。
如下图所示：
网痕因油墨流动性差而在墨膜上显露出丝网网纹痕迹的现象。
毛边在线条边缘出现锯齿状油墨的现象。
重影即两个字符不完全重叠，由于印刷两次但位置移动而产生。
标签贴歪：标签、铭牌和条码粘贴不水平或者不垂直。
如下图：
8.2产品标识缺陷允收表
缺陷类型 A 级面 B 级面 C 级面
颜色不对符合色板符合色板符合色板
纹理不对符合样板符合样板符合样板
字型不对符合标准符合标准符合标准
文字难辨识不允许不允许不允许
线细/粗不允许允许≤10％的变化允许
残缺不允许允许L≤T 允许L≤T
断线不允许允许L≤T 允许L≤T
网痕不允许不允许不允许
毛边不允许允许≤10％线宽允许
渗墨不允许允许≤10％线宽允许
备注：
1）所有商标文字、图案都必须以A级表面的标准来控制（不论其在产品A级表面、B级表面还是C 级表面）。
2）供应商的产品标识，必须粘贴在产品的C级表面，且不能影响产品的装配。
9.0 装配后的整机要求
9.1 段差、缝隙的要求
段差和缝隙在A级面允许0.4mm；在B级面允许0.5mm；在C级面允许1.0mm(如公模产品可以放宽为A级面允许0.5mm；在B级面允许0.7mm；在C级面允许1.0mm)。
装配后产品的连接器表面凸出或凹陷按装配后的段差、缝隙要求管制；产品端口连接器针的下陷按 1mm管制，对于端口连接器针的下陷按1.5mm管制。
9.2 设计本身造成的外观缺陷处理
如果外观缺陷是设计本身导致缺陷且设计无法更改或更改后旧版库存需要消耗，则可继续使用（如大钣金拉手条扳手下面的面膜凹陷等），具体情况由质量工程师来判定，必要时通过设计,质量,采购,市场的四方确认单确认。
9.3 螺钉头部凸出的高度要求
沉头螺钉在A、B级面的头部凸出不允许超出表面0.3mm，C级面不允许超出表面0.5mm；
拉铆沉头铆钉，拉铆后头部在A、B级面不允许超出0.3mm，C级面不允许超出0.5mm，同时拉铆后不允许有毛刺和芯杆凸出刮手。
9.4 保护膜粘贴要求
保护膜粘贴后端面允许贴偏，条件以不影响装配为标准，即面膜不可以悬空可以露白，悬空以用拇指刮悬空处（非指甲）面膜不剥离为极限，露白宽度小于0.5mm。
灯孔（半透明孔）允许贴偏最多0.3mm。
对于设计要求面膜悬空的系列拉手条除外。
9.5 活动部件要求
如要活动部分,应活动畅顺无阻滞。
对于按钮部分,应手感良好,按下有明显的”的得”声, 按键按入并起作用时其按键的高度应不低于板面。
尺寸规格参照制品工程图面数据, 根据提供的技术要求及数据,用卡尺测量制品是否满足图面资料所规定的公差范围。
尺寸检查从样本中抽样10%, 但最少分配到每个模号都不得少于一个。
未标注公差按SJ/T 10628中的公差等级:4判定。
