化工厂电气施工安装规范ppt课件
交叉 管道上 管道下
交叉 平行 交叉
最小距离 1000 500 300 300 200 100 100 50
注：①蒸汽管，当管道外包隔热层后，上下平行距离可减 至200mm。
②暖气管、热水管应设隔热层。
.
第二节：动力管暗埋
• 室外埋地敷设的电缆导管，深埋不应小 于0.7m。壁厚≤2mm的钢电线导管不应 埋设于室外土壤内。
• 电缆桥架具有可靠的电气连接并接地，每隔30米一个接 地点，桥架干线与干线、干线与分支、分支与分支断 开位置必须跨接接地线。电缆桥架连接处如无接地跨 接线设计，可在每个连接板两端的连接螺栓上增加至 少两个弹簧垫圈作为接地连接形式。
• 电缆桥架进入变电所位置自内向外有一定的坡度，防 止雨水流入变电所；
。 • 管子的弯曲角度一般不大于90度。明配管弯曲半径不小于管子直径的6
倍；电缆弯曲半径有要求的按电缆弯曲半径加工。同种型号的管材弯曲 半径要一致。 • 电缆从桥架引下时，若使用梯架，电缆管的管口应伸到梯架下方。如使 用托盘，若只是小电缆，则保护管可以从侧面配进托盘，钢管套丝，两 面用锁紧螺母带紧，再戴上护口；若有大电缆，保护管配进托盘不能满 足电缆弯曲半径，则在托盘上开孔，保护管配到托盘下方。 • 保护管引至设备处应不妨碍设备的拆卸。管口固定，用防爆挠性管与设 备连接，管口要套丝。防爆挠性管应无裂纹、泪孔、机械损伤、变形等 缺陷，防爆标志齐全。 • 保护管两端的管口安装隔离密封盒，然后密封，先将电缆周围用非燃性 纤维堵塞严密，再填塞密封胶泥，密封胶泥深度不得小于管子内径，且 不得小于40毫米。
❖ 检查电缆的线间及芯线对钢铠的绝缘电阻（中高压电缆还应 进行耐压试验），检查结果进行记录。检查后，电缆终端及 时密封防潮。
❖ 使用机械敷设的，安排好电缆敷设机、滑轮的位置，连接并 调试好设备的电源、控制；(JSD机械电缆敷设工法)
❖ 准备吊车甚至槽车，计划电缆进场顺序。
.
电缆敷设前期准备
.
电缆敷设（2）
.
明敷的导管应排列整齐，固定点间距均匀，安装牢固 ；在终端、弯头中点或柜、台、箱、盘等边缘的距离 150~500mm范围内设有管卡、中间直线段卡间的最 大距离应符合下表的规定；
.
电气线路与管道间最小距离（mm）
管道名称 蒸汽管
暖气管、热水管 通风、给排水 及压缩空气管
平行 平行
配线方式 管道上 管道下
.
例： BV： 铜芯聚氯乙烯绝缘导线 BLX：铝芯橡皮绝缘导线 RVS：铜芯聚氯乙烯绝缘双绞软线 RXS：铜芯橡皮绝缘双绞软线 RVB：扁平型铜芯聚氯乙烯绝缘软线 BLV：铝芯聚氯乙烯绝缘导 （二）导线连接
1. 连接要求
.
（1）接触紧密，使接头处电阻最小； （2) 连接处的机械强度与非连接处相同； （3）接头处的绝缘强度与非连接处导线的绝缘强度 相同； （4）耐腐蚀。
.
第二节 电气安装常用工具 一Fra bibliotek电工工具 二、钳工工具 三、其他工具
.
液压压线钳
.
第二章 电缆桥架安装
第一节:
• 熟悉图纸，掌握桥架平面布置、桥架标高，核 对桥架有无与工艺设备和工艺管道冲突的地方。 根据桥架的平面布置、各层标高及桥架进出建 筑物的中心坐标进行定位划线。
• 立柱及托臂制作时将材料矫正、平直，下料误 差在5mm范围内，切口处不能有卷边和毛刺。 制作好的支架牢固、平正、尺寸准确，并涂刷 防腐漆。立柱和托臂在金属结构或有予埋件的 建筑上固定时，采用焊接固定，焊接牢固，无 显著变形，焊接处要作好防腐处理。直接固定 在混凝土上的部件采用M12膨胀螺栓安装。
.
① 绞接连接 ② 绑接连接 ③并接连接
.
.
.
（2）多股铜导线连接
.
5.导线与设备端子的连接 （1）6㎜2及以下的单股导线可直接与设备端子连接 （2）2.5㎜2及以下的多股铜导线搪锡后再与设备端子 连接 （3）10㎜2及以上的导线安装接线端子后再与设备的 端子连接 （4）铝导线与设备铜端子或铜母线连接时应采用铜 铝过渡接线端子
第一章 接线工具和接线方法
第一节 常用材料的种类、型号、规格 一、常用绝缘导线
（一）分类和型号
1.分类 按绝缘材料分
橡皮绝缘
聚氯乙烯绝缘
按线芯性能分
硬线 软线
.
2.型号 B ：在第一位表示布线用
在第二位表示外护层为玻璃丝编织 在第三位表示外型为扁平型 L： 铝芯 X：橡皮绝缘 V：聚氯乙烯绝缘 R：软线 S：双绞线
2.连接步骤 剥切绝缘层→线芯连接→恢复导线绝缘层 3.导线绝缘层的剥切方法
.
剥切绝缘层
单层剥法 分段剥法 斜削法
.
4.连接方法
（1）单股同导线的连接
绞接连接
6㎜2以下的导线
绑接连接
6㎜2以上的导线
绞接
直线连接 分支连接
绑接
直线连接 分支连接
.
➢ 单股铜导线绞接直线连接
.
➢单股铜导线绞接分支连接
❖ 电缆放线架放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合。电缆敷设时电缆从 盘上端引出，防止电缆在支架及地面摩擦拖拉；防止铠装压扁和受机械损伤。
• 暗敷的导管，埋设深度与建筑物、构件 物表面的距离不应小于15mm；
.
.
第四章：电缆敷设
.
电缆敷设（1）
❖ 前期准备：
❖ 熟悉图纸，沿电缆敷设路径检查电缆桥架、电缆沟、支架、 电缆保护管等是否全程打通，有无阻挡之处，熟悉各单元区 域的设备位号和平面位置；
❖ 高处作业搭设好脚手架、敷设通道；
❖ 对运到现场的电缆盘进行编号。按实际敷设顺序编排出电缆 作业表，根据设计和实际路径计算出每根电缆的长度，排出 合理的电缆盘使用顺序；
.
图中桥架 安装时未 考虑管道 走向，造 成二次整 改。
.
惨不忍睹
.
第二节：
• 桥架在每个支吊架上固定牢固，桥架内外连接板齐全， 连接板的螺栓紧固，螺母位于桥架的外侧。桥架接口 处预留适当的膨胀间隙，一般每30m预留30mm的缝隙。 因受空间条件限制不便装设弯通或有特殊要求时，可 选用铰接板连接。
.
上图：槽式桥架 左图：梯式桥架
.
跨 接 线
.
• 电缆桥架进入 变电所位置妥 善密封，防止 雨水流入变电 所。
.
第三章：电气配管
第一节：动力管明配 第二节：动力管暗埋
.
第一节
• 钢管不能有折扁和裂缝，管内无铁屑、毛刺或其它杂物。 • 使用套丝机套完丝后，随即清扫管口，使管口保持光滑，以免划破电缆
交叉 平行 交叉
最小距离 1000 500 300 300 200 100 100 50
注：①蒸汽管，当管道外包隔热层后，上下平行距离可减 至200mm。
②暖气管、热水管应设隔热层。
.
第二节：动力管暗埋
• 室外埋地敷设的电缆导管，深埋不应小 于0.7m。壁厚≤2mm的钢电线导管不应 埋设于室外土壤内。
• 电缆桥架具有可靠的电气连接并接地，每隔30米一个接 地点，桥架干线与干线、干线与分支、分支与分支断 开位置必须跨接接地线。电缆桥架连接处如无接地跨 接线设计，可在每个连接板两端的连接螺栓上增加至 少两个弹簧垫圈作为接地连接形式。
• 电缆桥架进入变电所位置自内向外有一定的坡度，防 止雨水流入变电所；
。 • 管子的弯曲角度一般不大于90度。明配管弯曲半径不小于管子直径的6
倍；电缆弯曲半径有要求的按电缆弯曲半径加工。同种型号的管材弯曲 半径要一致。 • 电缆从桥架引下时，若使用梯架，电缆管的管口应伸到梯架下方。如使 用托盘，若只是小电缆，则保护管可以从侧面配进托盘，钢管套丝，两 面用锁紧螺母带紧，再戴上护口；若有大电缆，保护管配进托盘不能满 足电缆弯曲半径，则在托盘上开孔，保护管配到托盘下方。 • 保护管引至设备处应不妨碍设备的拆卸。管口固定，用防爆挠性管与设 备连接，管口要套丝。防爆挠性管应无裂纹、泪孔、机械损伤、变形等 缺陷，防爆标志齐全。 • 保护管两端的管口安装隔离密封盒，然后密封，先将电缆周围用非燃性 纤维堵塞严密，再填塞密封胶泥，密封胶泥深度不得小于管子内径，且 不得小于40毫米。
❖ 检查电缆的线间及芯线对钢铠的绝缘电阻（中高压电缆还应 进行耐压试验），检查结果进行记录。检查后，电缆终端及 时密封防潮。
❖ 使用机械敷设的，安排好电缆敷设机、滑轮的位置，连接并 调试好设备的电源、控制；(JSD机械电缆敷设工法)
❖ 准备吊车甚至槽车，计划电缆进场顺序。
.
电缆敷设前期准备
.
电缆敷设（2）
.
明敷的导管应排列整齐，固定点间距均匀，安装牢固 ；在终端、弯头中点或柜、台、箱、盘等边缘的距离 150~500mm范围内设有管卡、中间直线段卡间的最 大距离应符合下表的规定；
.
电气线路与管道间最小距离（mm）
管道名称 蒸汽管
暖气管、热水管 通风、给排水 及压缩空气管
平行 平行
配线方式 管道上 管道下
.
例： BV： 铜芯聚氯乙烯绝缘导线 BLX：铝芯橡皮绝缘导线 RVS：铜芯聚氯乙烯绝缘双绞软线 RXS：铜芯橡皮绝缘双绞软线 RVB：扁平型铜芯聚氯乙烯绝缘软线 BLV：铝芯聚氯乙烯绝缘导 （二）导线连接
1. 连接要求
.
（1）接触紧密，使接头处电阻最小； （2) 连接处的机械强度与非连接处相同； （3）接头处的绝缘强度与非连接处导线的绝缘强度 相同； （4）耐腐蚀。
.
第二节 电气安装常用工具 一Fra bibliotek电工工具 二、钳工工具 三、其他工具
.
液压压线钳
.
第二章 电缆桥架安装
第一节:
• 熟悉图纸，掌握桥架平面布置、桥架标高，核 对桥架有无与工艺设备和工艺管道冲突的地方。 根据桥架的平面布置、各层标高及桥架进出建 筑物的中心坐标进行定位划线。
• 立柱及托臂制作时将材料矫正、平直，下料误 差在5mm范围内，切口处不能有卷边和毛刺。 制作好的支架牢固、平正、尺寸准确，并涂刷 防腐漆。立柱和托臂在金属结构或有予埋件的 建筑上固定时，采用焊接固定，焊接牢固，无 显著变形，焊接处要作好防腐处理。直接固定 在混凝土上的部件采用M12膨胀螺栓安装。
.
① 绞接连接 ② 绑接连接 ③并接连接
.
.
.
（2）多股铜导线连接
.
5.导线与设备端子的连接 （1）6㎜2及以下的单股导线可直接与设备端子连接 （2）2.5㎜2及以下的多股铜导线搪锡后再与设备端子 连接 （3）10㎜2及以上的导线安装接线端子后再与设备的 端子连接 （4）铝导线与设备铜端子或铜母线连接时应采用铜 铝过渡接线端子
第一章 接线工具和接线方法
第一节 常用材料的种类、型号、规格 一、常用绝缘导线
（一）分类和型号
1.分类 按绝缘材料分
橡皮绝缘
聚氯乙烯绝缘
按线芯性能分
硬线 软线
.
2.型号 B ：在第一位表示布线用
在第二位表示外护层为玻璃丝编织 在第三位表示外型为扁平型 L： 铝芯 X：橡皮绝缘 V：聚氯乙烯绝缘 R：软线 S：双绞线
2.连接步骤 剥切绝缘层→线芯连接→恢复导线绝缘层 3.导线绝缘层的剥切方法
.
剥切绝缘层
单层剥法 分段剥法 斜削法
.
4.连接方法
（1）单股同导线的连接
绞接连接
6㎜2以下的导线
绑接连接
6㎜2以上的导线
绞接
直线连接 分支连接
绑接
直线连接 分支连接
.
➢ 单股铜导线绞接直线连接
.
➢单股铜导线绞接分支连接
❖ 电缆放线架放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合。电缆敷设时电缆从 盘上端引出，防止电缆在支架及地面摩擦拖拉；防止铠装压扁和受机械损伤。
• 暗敷的导管，埋设深度与建筑物、构件 物表面的距离不应小于15mm；
.
.
第四章：电缆敷设
.
电缆敷设（1）
❖ 前期准备：
❖ 熟悉图纸，沿电缆敷设路径检查电缆桥架、电缆沟、支架、 电缆保护管等是否全程打通，有无阻挡之处，熟悉各单元区 域的设备位号和平面位置；
❖ 高处作业搭设好脚手架、敷设通道；
❖ 对运到现场的电缆盘进行编号。按实际敷设顺序编排出电缆 作业表，根据设计和实际路径计算出每根电缆的长度，排出 合理的电缆盘使用顺序；
.
图中桥架 安装时未 考虑管道 走向，造 成二次整 改。
.
惨不忍睹
.
第二节：
• 桥架在每个支吊架上固定牢固，桥架内外连接板齐全， 连接板的螺栓紧固，螺母位于桥架的外侧。桥架接口 处预留适当的膨胀间隙，一般每30m预留30mm的缝隙。 因受空间条件限制不便装设弯通或有特殊要求时，可 选用铰接板连接。
.
上图：槽式桥架 左图：梯式桥架
.
跨 接 线
.
• 电缆桥架进入 变电所位置妥 善密封，防止 雨水流入变电 所。
.
第三章：电气配管
第一节：动力管明配 第二节：动力管暗埋
.
第一节
• 钢管不能有折扁和裂缝，管内无铁屑、毛刺或其它杂物。 • 使用套丝机套完丝后，随即清扫管口，使管口保持光滑，以免划破电缆
合集下载
电气安装与标准ppt课件
▪
标准里有三个电流值,它们是感知电流
5mA；摆脱电流<50mA；致命电流为50mA
▪
而人的干燥皮肤电阻一般在1万欧以上，
不过常态电阻一般为1000欧左右,依人种/区域/季节/
人的状态而不同。
▪ 因此36V或50V是安全的
▪ 外围主令开关按钮接线须过安全电压
4
▪ *接触电阻：当一根导线与另一根导线或电器 用具连接的地方接触不良，就会形成一种电阻。
7
▪ 具体例子就是绝缘子脏了，特别是雾天，爬电距离 就小了，易发生高压闪络事故。这说明高压绝缘子 为什么要清洗。
▪ *EMC：电磁兼容性。即装置在电磁环境中良好的 工作能力，且它本身不能产生在此环境中工 作的 其它装置所不能接受的电磁干扰。意味着装置间不 能相互干扰，达到兼容。
这里还涉及两个概念:抗扰度与发射噪声的水平。
的瞬态过电压和设备内部产生的峰值电压不能使其
击穿(使空气电离，从而使空气绝缘遭破坏)。爬电距
ห้องสมุดไป่ตู้
离的的尺寸应使得绝缘在给定的工作电压和污染等
级下不会产生闪络或击穿（起痕）。.电气间隙防范
的是瞬态过电压或峰值电压；而爬电距离是考核绝
缘在给定的工作电压和污染等级下的耐受能力 . 6
▪ 一次侧交流部分：保险丝前L—N—
11
▪ 2）接线 ▪ *色标，有几种接线标准,如国标与欧标。 ▪ *线标：每根导线的两端应有线标，且与原理中标识
一致。 ▪ *单相二眼插座的接线要求是：当孔眼横排列时为
“左零右火”；竖排列时为“上火下零”。 ▪ *三眼插座的零线与保护接地线切不可错接。 ▪ *接触电阻 ▪ #连接时，先要将导线的氧化层、油脂等杂质清除干
电气安装与标准
电气施工正确做法培训PPT课件
1、 J DG钢导管，连接处 用紧定螺钉定位，紧定螺 帽旋紧至螺帽脱落；
2、管径小于Ф32连接套管
每端的紧定螺钉不少于1 个，Ф32及以上，不少于 2个，导管接地连续可靠。
紧定螺帽旋紧至 螺帽脱落
12/31/2019
.
15
1.1电管敷设------建筑电气工程
电管敷设—质量问题
弯扁程度大于管外径 10%，软管敷设随意
转线盒用盖板封堵，专用软管接头连接。
12/31/2019
.
13
1.1电管敷设------建筑电气工程
电管敷设—KBG扣压式薄壁钢导管
为保证钢导管可靠接地，管径25及以下 管件连接处对称扣压点不少于2处
12/31/2019
.
14
1.1电管敷设------建筑电气工程
电管敷设—套接紧定式
（JDG）钢导管
线
.
管箍套丝 连接
3
1.1电管敷设------建筑电气工程
电线管暗配
多根电线管墙面暗敷， 要求管间分开留有间距 并固定牢固。土建抹灰 外挂钢丝网，防止墙面 裂缝。
12/31/2019
.
4
1.1电管敷设------建筑电气工程
电线管暗配---接线盒安装
1、金属接线盒多为冷镀锌，混凝土内暗埋应做防 锈处理； 2、非镀锌钢管内壁应做防腐处理。

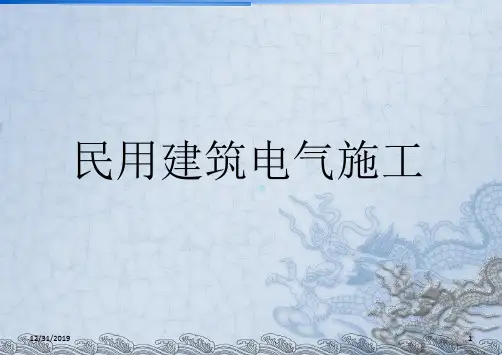

民用建筑电气施工
12/31/2019
.
1
目录
1.1电管敷设 1.2防雷接地
1.3建筑物等电位联结线安装 1.4电缆桥架、母线槽安装 1.5电缆敷设及接线施工工艺控制标准
1.6配电箱、柜安装 1.7设备接线
1.8开关插座安装 1.9灯具安装 1.10变配电房设备安装
化工厂电气施工安装规范精选文档
❖ 对运到现场的电缆盘进行编号。按实际敷设顺序编排出电缆 作业表，根据设计和实际路径计算出每根电缆的长度，排出 合理的电缆盘使用顺序；
❖ 检查电缆的线间及芯线对钢铠的绝缘电阻（中高压电缆还应 进行耐压试验），检查结果进行记录。检查后，电缆终端及 时密封防潮。
❖ 使用机械敷设的，安排好电缆敷设机、滑轮的位置，连接并 调试好设备的电源、控制；(JSD机械电缆敷设工法)
13
第二节 电气安装常用工具 一、电工工具 二、钳工工具 三、其他工具
14
液压压线钳
15
第二章 电缆桥架安装
第一节:
• 熟悉图纸，掌握桥架平面布置、桥架标高，核 对桥架有无与工艺设备和工艺管道冲突的地方。 根据桥架的平面布置、各层标高及桥架进出建 筑物的中心坐标进行定位划线。
• 立柱及托臂制作时将材料矫正、平直，下料误 差在5mm范围内，切口处不能有卷边和毛刺。 制作好的支架牢固、平正、尺寸准确，并涂刷 防腐漆。立柱和托臂在金属结构或有予埋件的 建筑上固定时，采用焊接固定，焊接牢固，无 显著变形，焊接处要作好防腐处理。直接固定 在混凝土上的部件采用M12膨胀螺栓安装。
。 • 管子的弯曲角度一般不大于90度。明配管弯曲半径不小于管子直径的6
倍；电缆弯曲半径有要求的按电缆弯曲半径加工。同种型号的管材弯曲 半径要一致。 • 电缆从桥架引下时，若使用梯架，电缆管的管口应伸到梯架下方。如使 用托盘，若只是小电缆，则保护管可以从侧面配进托盘，钢管套丝，两 面用锁紧螺母带紧，再戴上护口；若有大电缆，保护管配进托盘不能满 足电缆弯曲半径，则在托盘上开孔，保护管配到托盘下方。 • 保护管引至设备处应不妨碍设备的拆卸。管口固定，用防爆挠性管与设 备连接，管口要套丝。防爆挠性管应无裂纹、泪孔、机械损伤、变形等 缺陷，防爆标志齐全。 • 保护管两端的管口安装隔离密封盒，然后密封，先将电缆周围用非燃性 纤维堵塞严密，再填塞密封胶泥，密封胶泥深度不得小于管子内径，且 不得小于40毫米。
❖ 检查电缆的线间及芯线对钢铠的绝缘电阻（中高压电缆还应 进行耐压试验），检查结果进行记录。检查后，电缆终端及 时密封防潮。
❖ 使用机械敷设的，安排好电缆敷设机、滑轮的位置，连接并 调试好设备的电源、控制；(JSD机械电缆敷设工法)
13
第二节 电气安装常用工具 一、电工工具 二、钳工工具 三、其他工具
14
液压压线钳
15
第二章 电缆桥架安装
第一节:
• 熟悉图纸，掌握桥架平面布置、桥架标高，核 对桥架有无与工艺设备和工艺管道冲突的地方。 根据桥架的平面布置、各层标高及桥架进出建 筑物的中心坐标进行定位划线。
• 立柱及托臂制作时将材料矫正、平直，下料误 差在5mm范围内，切口处不能有卷边和毛刺。 制作好的支架牢固、平正、尺寸准确，并涂刷 防腐漆。立柱和托臂在金属结构或有予埋件的 建筑上固定时，采用焊接固定，焊接牢固，无 显著变形，焊接处要作好防腐处理。直接固定 在混凝土上的部件采用M12膨胀螺栓安装。
。 • 管子的弯曲角度一般不大于90度。明配管弯曲半径不小于管子直径的6
倍；电缆弯曲半径有要求的按电缆弯曲半径加工。同种型号的管材弯曲 半径要一致。 • 电缆从桥架引下时，若使用梯架，电缆管的管口应伸到梯架下方。如使 用托盘，若只是小电缆，则保护管可以从侧面配进托盘，钢管套丝，两 面用锁紧螺母带紧，再戴上护口；若有大电缆，保护管配进托盘不能满 足电缆弯曲半径，则在托盘上开孔，保护管配到托盘下方。 • 保护管引至设备处应不妨碍设备的拆卸。管口固定，用防爆挠性管与设 备连接，管口要套丝。防爆挠性管应无裂纹、泪孔、机械损伤、变形等 缺陷，防爆标志齐全。 • 保护管两端的管口安装隔离密封盒，然后密封，先将电缆周围用非燃性 纤维堵塞严密，再填塞密封胶泥，密封胶泥深度不得小于管子内径，且 不得小于40毫米。
电气施工工艺规范化培训教程(ppt 53页)
• 线头缠裹必须使用绝缘胶布，不 得用其它胶布代替
• 线头连接处、分支处必须用绝缘 胶布牢固缠紧，不得随意脱落。
电线连接器的使用
电线连接器的使用
电线连接器的使用
• 用于导线的连接、分支处 • 裸露线头的保护，可重复
使用 • 电话分线器，可随意组装
导线预留过长
• 线盒内的导线预留 5~20cm即可，不可 过短或过长。
• 软管的预留长度不应过长， 软管使用不得超过0.8米。
三、穿线与分色
实例讲解
线色的错误选用
照明及插座使用的电源线线色应严格区分 火线分别用黄、绿、红来表示L1、L2、
L3项线，兰色线用来表示零线，用黄绿双 色线表示地线，用白色线表示开关的控制 线。 火线的颜色须与进户线颜色一致；地线的 颜色不得改变；也可用黑色线表示零线， 但不得与兰色线同时使用。
开关宜设置在易于开 启的部位，多为室内 门开启侧的墙体上
卫生间、厨房的灯具 开关宜设置在门外侧 显眼部位，高度及距 离应符合要求
同一房间内的灯具开 关宜集中设置，过大 的房间及楼道、走廊、 卧室等处可考虑使用 双控开关。
电气
管路
与其
他管
路的
电源线与暖气、热水、煤气管水 平敷设时平行间距应≥300 mm， 交叉间距≥100 mm；竖直敷设时， 平行间距≥200 mm，交叉间距 ≥100 mm。
规范操作
规范穿线
线盒锁扣安装规范 穿线、分色、线头缠裹、导线预留符合规定
临时用电的不规范使用
施工现场的用电器具必须使用护套线通过插头与电源连接，不得使用裸露 的导线，不得直接连接在插座上。
四、面板的使用与安装
规范示范
面板安装高度
同一室内安装的插座或开关高度差 不宜大于5mm，并列安装的相同型 号插座或开关距地高度应一致，高 度差不应大于1mm。 设计师无特殊要求时，插座宜距地 0.3m。
• 线头连接处、分支处必须用绝缘 胶布牢固缠紧，不得随意脱落。
电线连接器的使用
电线连接器的使用
电线连接器的使用
• 用于导线的连接、分支处 • 裸露线头的保护，可重复
使用 • 电话分线器，可随意组装
导线预留过长
• 线盒内的导线预留 5~20cm即可，不可 过短或过长。
• 软管的预留长度不应过长， 软管使用不得超过0.8米。
三、穿线与分色
实例讲解
线色的错误选用
照明及插座使用的电源线线色应严格区分 火线分别用黄、绿、红来表示L1、L2、
L3项线，兰色线用来表示零线，用黄绿双 色线表示地线，用白色线表示开关的控制 线。 火线的颜色须与进户线颜色一致；地线的 颜色不得改变；也可用黑色线表示零线， 但不得与兰色线同时使用。
开关宜设置在易于开 启的部位，多为室内 门开启侧的墙体上
卫生间、厨房的灯具 开关宜设置在门外侧 显眼部位，高度及距 离应符合要求
同一房间内的灯具开 关宜集中设置，过大 的房间及楼道、走廊、 卧室等处可考虑使用 双控开关。
电气
管路
与其
他管
路的
电源线与暖气、热水、煤气管水 平敷设时平行间距应≥300 mm， 交叉间距≥100 mm；竖直敷设时， 平行间距≥200 mm，交叉间距 ≥100 mm。
规范操作
规范穿线
线盒锁扣安装规范 穿线、分色、线头缠裹、导线预留符合规定
临时用电的不规范使用
施工现场的用电器具必须使用护套线通过插头与电源连接，不得使用裸露 的导线，不得直接连接在插座上。
四、面板的使用与安装
规范示范
面板安装高度
同一室内安装的插座或开关高度差 不宜大于5mm，并列安装的相同型 号插座或开关距地高度应一致，高 度差不应大于1mm。 设计师无特殊要求时，插座宜距地 0.3m。
化工厂电气施工安装规范课件
PPT学习交流
19
上图：槽式桥架 左图：梯式桥架
PPT学习交流
20
跨 接 线
PPT学习交流
21
• 电缆桥架进入变 电所位置妥善密 封，防止雨水流 入变电所。
PPT学习交流
22
第三章：电气配管
第一节：动力管明配 第二节：动力管暗埋
PPT学习交流
23
第一节
• 钢管不能有折扁和裂缝，管内无铁屑、毛刺或其它杂物。
PPT学习交流
24
明敷的导管应排列整齐，固定点间距均匀，安装牢固； 在终端、弯头中点或柜、台、箱、盘等边缘的距离 150~500mm范围内设有管卡、中间直线段卡间的最 大距离应符合下表的规定；
PPT学习交流
25
电气线路与管道间最小距离（mm）
管道名称 蒸汽管
暖气管、热水管 通风、给排水 及压缩空气管
16
图中桥架 安装时未 考虑管道 走向，造 成二次整 改。
PPT学习交流
17
惨不忍睹
PPT学习交流
18
第二节：
• 桥架在每个支吊架上固定牢固，桥架内外连接板齐全， 连接板的螺栓紧固，螺母位于桥架的外侧。桥架接口处 预留适当的膨胀间隙，一般每30m预留30mm的缝隙。 因受空间条件限制不便装设弯通或有特殊要求时，可选 用铰接板连接。
• 使用套丝机套完丝后，随即清扫管口，使管口保持光滑，以免划破电缆。
• 管子的弯曲角度一般不大于90度。明配管弯曲半径不小于管子直径的6倍； 电缆弯曲半径有要求的按电缆弯曲半径加工。同种型号的管材弯曲半径 要一致。
• 电缆从桥架引下时，若使用梯架，电缆管的管口应伸到梯架下方。如使 用托盘，若只是小电缆，则保护管可以从侧面配进托盘，钢管套丝，两 面用锁紧螺母带紧，再戴上护口；若有大电缆，保护管配进托盘不能满 足电缆弯曲半径，则在托盘上开孔，保护管配到托盘下方。
电气施工图集PPT通用课件
塑料管配线
适用于潮湿或有腐蚀性环境的室内场所作明管配线或暗管配线，但易受 机械损伤的场所不宜采用明敷
配线方式 线槽配线
电缆配线 竖井配线 钢索配线
架空线配线
适用范围 适用于干燥和不易受机械损伤的环境内明敷或暗敷，但对有严重腐蚀场所不宜采 用金属线槽配线；对高温、易受机械损伤的场所内不宜采用塑料线槽明敷
(5) 施工现场开挖非热管道沟槽的边缘与埋地外电缆沟槽边缘之间的距 离不得小于0.5m。
建筑设备安装识图与施工
9 建筑电气施工
❖ 9.1 建筑安装工程基本知识
9.1.3 施工现场的外电防护
表9.2 外电架空线路的边线之间最小安全操作距离
外电路电压
1KV以 1～
35～
下
10KV 110KV
154～ 220KV
第九章 建筑电气施工
9.1建筑安装工程基本知识 9.2室内配线施工要点与技术规范 9.3建筑电气照明安装 9.4室外线缆施工
9.5接地、防雷装置施工
9.6电气施工过程的检验与试验
建筑设备安装识图与施工
9 建筑电气施工
❖ 9.1 建筑安装工程基本知识
9.1.1 电气安装工艺流程及一般要求
1 工艺流程
(2) 在建工程(含脚手架具)的外侧边缘与外电架空线路的边线之间必须保 持安全操作距离。最小安全操作距离应不小于表9.2所列数值。
(3) 施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与 路面的垂直距离应不小于表9.3所列数值。
(4) 旋转臂架式起重机的任何部位或被吊物边缘与10kV及以下的架空线 路边线最小水平距离不得小于2m。
建筑设备安装识图与施工
9 建筑电气施工
❖ 9.1 建筑安装工程基本知识
化工厂电气施工安装规范PPT课件
配线方式 管道上 管道下
交叉 管道上 管道下
交叉 平行 交叉
最小距离 1000 500 300 300 200 100 100 50
注：①蒸汽管，当管道外包隔热层后，上下平行距离可减 至200mm。
②暖气管、热水管应设隔热层。
可编辑课件
27
第二节：动力管暗埋
• 室外埋地敷设的电缆导管，深埋不应小 于0.7m。壁厚≤2mm的钢电线导管不应 埋设于室外土壤内。
可编辑课件
42
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
❖ 电缆进入建筑物，穿过楼板及墙壁；可能受机械损伤的地方增加保护管；
❖ 电缆线路穿过不同危险区域时，必须采取隔离措施，两级区域交界处的墙洞填阻火堵料。
❖ 电力电缆在终端头附近留有备用长度；在制安终端头前将其用胶布密封，防水、防潮。电 缆敷设完后及时穿管或加盖桥架盖板。
❖ 在电缆终端头、电缆接头装设标志牌；标志牌上标明线路编号，电缆型号，规格及起止点； 标志牌能防腐，字迹清晰不易脱落，挂装牢固。
可编辑课件
37
高压电缆终端制作
可编辑课件
38
保
护
终 端
屏 热 缩
电
可编辑课件
缆
39
第五章：电动机的配管配线
可编辑课件
40
电动机电气连接部分安装规范
• 1、电动机的控制线路，过载保护及接地应按规范及需 要连接。
• 2、电动机机座应有专门的接地以保护人员安全。
• 3、决不允许将具有标准外壳的电动机安装在有危险 性、易燃或灰尘的场所。
• 保护管引至设备处应不妨碍设备的拆卸。管口固定，用防爆挠性管与设 备连接，管口要套丝。防爆挠性管应无裂纹、泪孔、机械损伤、变形等 缺陷，防爆标志齐全。
电气安装工程施工工艺PPT课件
• 3.接地点标示清楚，防雷接地测试点齐全。 • 4.接地线搭接符合要求。
第22页/共88页
1.2防雷接地——建筑电气工程
• 避雷带敷设
• 1、避雷带支架安装位置准确，水平直线部位间距均匀，固定牢固； • 2、避雷带敷设高度一致，顺直，焊接符合要求，焊缝打磨光滑，防锈处理到位，油漆光亮。
第23页/共88页
第32页/共88页
1.2防雷接地——建筑电气工程 • 金属构件接地
第33页/共88页
1.2防雷接地——建筑电气工程 设备房接地——变配电室接地
• 1、配电室设置接地端子板（总等电位）和接地干线，其应不少于2处与接地装置相连接，且接地干线上适 当部位留置临时接地螺栓，供临时接地使用。
• 2、变压器低压侧的中性点直接与接地端子板（总等电位）连接，其中性点的接地线的截面按照变压器的容 量确定。
第21页/共88页
1.2防雷接地——建筑电气工程
• 要求
• 1.材质符合设计和规范要求，连接可靠，防腐措施到位，接地系统畅通、 完整。
• 2.利用建筑物基础结构钢筋作接地体和引下线连接规范，资料齐全；避雷 带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整； 设备金属外壳及设备基础接地无遗漏。
• 电管敷设——套接紧定
式
1.J（DJGD钢G导）管钢，导连管接处用 紧定螺钉定位，紧定螺帽 旋转至螺帽脱落。 2.管径小于ɸ32连接套管 每端的紧定螺钉不少于1 个， ɸ32及以上，不少于 2个，导管接地连续可靠。
紧定螺帽旋 转至螺帽脱
落
第15页/共88页
1.1电管敷设——建筑电气工程
• 电管敷设——消防报警及联动钢导管
内不产生电位差，即使将外界的高电位引入，对人也是安全的。 • 形成电位差的几种情况 • 1、相线碰设备外壳、金属管道、金属结构等。 • 2、大地的接地故障（接地短路）。 • 3、建筑物外经电气线路和各种金属管道引入的危险故障电压。 • 4、雷电经金属构件引入。 • 5、中性点漂移等。
第22页/共88页
1.2防雷接地——建筑电气工程
• 避雷带敷设
• 1、避雷带支架安装位置准确，水平直线部位间距均匀，固定牢固； • 2、避雷带敷设高度一致，顺直，焊接符合要求，焊缝打磨光滑，防锈处理到位，油漆光亮。
第23页/共88页
第32页/共88页
1.2防雷接地——建筑电气工程 • 金属构件接地
第33页/共88页
1.2防雷接地——建筑电气工程 设备房接地——变配电室接地
• 1、配电室设置接地端子板（总等电位）和接地干线，其应不少于2处与接地装置相连接，且接地干线上适 当部位留置临时接地螺栓，供临时接地使用。
• 2、变压器低压侧的中性点直接与接地端子板（总等电位）连接，其中性点的接地线的截面按照变压器的容 量确定。
第21页/共88页
1.2防雷接地——建筑电气工程
• 要求
• 1.材质符合设计和规范要求，连接可靠，防腐措施到位，接地系统畅通、 完整。
• 2.利用建筑物基础结构钢筋作接地体和引下线连接规范，资料齐全；避雷 带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整； 设备金属外壳及设备基础接地无遗漏。
• 电管敷设——套接紧定
式
1.J（DJGD钢G导）管钢，导连管接处用 紧定螺钉定位，紧定螺帽 旋转至螺帽脱落。 2.管径小于ɸ32连接套管 每端的紧定螺钉不少于1 个， ɸ32及以上，不少于 2个，导管接地连续可靠。
紧定螺帽旋 转至螺帽脱
落
第15页/共88页
1.1电管敷设——建筑电气工程
• 电管敷设——消防报警及联动钢导管
内不产生电位差，即使将外界的高电位引入，对人也是安全的。 • 形成电位差的几种情况 • 1、相线碰设备外壳、金属管道、金属结构等。 • 2、大地的接地故障（接地短路）。 • 3、建筑物外经电气线路和各种金属管道引入的危险故障电压。 • 4、雷电经金属构件引入。 • 5、中性点漂移等。
化工厂电气施工安装规范精选文档44页PPT
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
化工厂电气施工安装规范精 选文档
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
化工厂电气施工安装规范精 选文档
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
电气施工组织与施工技术PPT课件
施工技术
4.3电气盘、柜设备安装技术
1）盘柜单独或成列安装时，垂直度、水平偏差达到规范要求。 表4.1 基础型钢安装时允许偏差
项目 不直度
mm/m 小于 1
允许偏差 mm/全长 小于5
水平度
小于 1
小于5
2021/5/10
18
4.0 电气盘、柜安装技 术
4.3电气盘、柜设备安装技术
表4.2 柜、盘安装时允许偏差
文明穿戴、文明施工、完工、料净、场地清
4
ቤተ መጻሕፍቲ ባይዱ
组织管理
1质量目标 依据
2）影响质 量因素
3）施工前 质量管理
4）施工中 质量管理
5）试运行 2021/5/质10 量管理
设计图纸施、施工、验收规范
人、措施和机械工具、土建、环境、交叉、电气 本身质量
人员优化组合、图纸会审、方法和工艺、人员技 术交底和培训
按图纸、验收规范、施工方案施工、质量标准、 质量管理制度严格执行、质量标准检查、监督
5) 直线段缆线桥架，每超过15～30m或跨越建筑物变形缝时，应设置伸 缩补偿装置。
6）转弯半径； 7）同一层桥架内安装的隔板； 8）桥架的接地、防火与隔热严格按照设计要求施工。
2021/5/10
16
4.0 电气盘、柜安装技 术
施工技术
4.1电气盘、柜设备安装顺序 ：
土建基础检查
盘柜安装就位
测量放线
3.3电缆桥架施工技术 ：
1）桥架立柱的安装 ： 2）托臂的安装；间距请见表3.2 表3.2：电缆支架的层间允许最小距离值（mm）。
电缆类型、敷设特征
支(吊)架
控制电缆
120
电 10KV及以下电缆（交联除外） 150－200
