滑阀工作原理
滑阀式转向阀的工作原理
滑阀式转向阀的工作原理
滑阀式转向阀是一种常用于汽车及其他机械设备中的液压元件，用于控制液压系统的转向。
其工作原理如下：
1. 结构组成：
滑阀式转向阀通常由阀体、阀芯、阀座、控制矩阵和控制柄等组成。
2. 工作原理：
在液压系统中，液压油通过主控制油路进入滑阀式转向阀。
当驾驶员希望转向时，他/她会通过转向柄操纵控制柄。
3. 内部控制：
当控制柄旋转时，阀芯也会旋转。
阀芯上的控制矩阵中的油孔与阀芯上的油孔对应，油孔会与阀座上的油孔对齐，从而控制液压油的流动。
4. 液压油流动：
当控制柄转动时，液压油进入或离开控制矩阵和阀座的油孔，从而改变液压系统中的油流方向。
这样一来，液压油的流动方向会影响液压缸的工作状态，从而达到控制转向的目的。
5. 控制灵活性：
滑阀式转向阀的工作原理使得控制转向变得灵活和便捷。
只需驾驶员轻轻转动控制柄，就可以改变液压油的流动路径，从而实现转向方向的改变。
需要注意的是，以上是滑阀式转向阀的基本工作原理，实际的滑阀式转向阀可能具有不同的结构和控制方式，但基本思路是相似的。
滑阀式换向阀的工作原理
滑阀式换向阀的工作原理滑阀式换向阀是一种常见的控制元件，用于控制流体在不同管道之间的流动方向。
它的工作原理是通过滑阀的移动来改变流体的通道，从而改变流体的流动方向。
滑阀式换向阀通常由阀体、阀芯、阀座和密封件等部分组成。
阀体是整个换向阀的外壳，用于固定和支撑其他部件。
阀芯是滑阀式换向阀的核心部件，它通过滑动在阀体内的通道上，改变流体的流动方向。
阀座则是阀芯的运动轨道，用于固定阀芯并实现密封。
而密封件则起到了防止流体泄漏的作用。
在滑阀式换向阀的工作过程中，当阀芯处于初始位置时，流体通过阀体的入口进入阀体内部，此时阀芯与阀座之间的通道是关闭的，流体无法流动。
当控制信号作用于阀芯，使其向一侧移动时，阀芯与阀座之间的通道逐渐打开，流体开始从入口流向出口。
与此同时，原来与入口相连的通道则关闭，阻止了流体的倒流。
流体在阀芯和阀座之间形成一定的压差，推动阀芯继续向移动，直到达到预定位置。
当控制信号消失或反向作用于阀芯时，阀芯会回到初始位置，通道关闭，流体停止流动。
滑阀式换向阀的工作原理可以通过控制信号的作用来实现流体的换向。
控制信号可以是电磁力、液压力或气压力等。
当控制信号改变时，阀芯的位置也会相应地改变，从而改变流体的流动方向。
这种工作原理使得滑阀式换向阀具有快速、可靠的特点，能够适用于各种工况和介质。
除了流动方向的改变，滑阀式换向阀还可以通过控制信号的大小来调节流量的大小。
通过改变阀芯的位置，可以改变阀芯与阀座之间的通道的开启程度，从而控制流体的流量。
这使得滑阀式换向阀在工业控制系统中得到广泛的应用。
滑阀式换向阀的工作原理是通过控制阀芯的位置来改变流体的流动方向和流量。
它具有快速、可靠的特点，适用于各种工况和介质。
在工业控制系统中，滑阀式换向阀起到了关键的作用，实现了流体的精确控制和调节。
随着科技的不断进步，滑阀式换向阀的性能和应用领域也在不断扩展，为工业生产带来了更多的便利和效益。

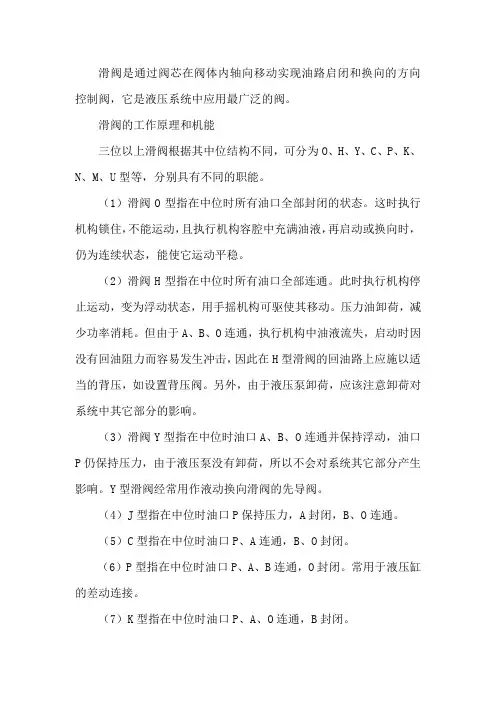

滑阀的基本介绍
滑阀是通过阀芯在阀体内轴向移动实现油路启闭和换向的方向控制阀，它是液压系统中应用最广泛的阀。
滑阀的工作原理和机能三位以上滑阀根据其中位结构不同，可分为O、H、Y、C、P、K、N、M、U型等，分别具有不同的职能。
（1）滑阀O型指在中位时所有油口全部封闭的状态。
这时执行机构锁住，不能运动，且执行机构容腔中充满油液，再启动或换向时，仍为连续状态，能使它运动平稳。
（2）滑阀H型指在中位时所有油口全部连通。
此时执行机构停止运动，变为浮动状态，用手摇机构可驱使其移动。
压力油卸荷，减少功率消耗。
但由于A、B、O连通，执行机构中油液流失，启动时因没有回油阻力而容易发生冲击，因此在H型滑阀的回油路上应施以适当的背压，如设置背压阀。
另外，由于液压泵卸荷，应该注意卸荷对系统中其它部分的影响。
（3）滑阀Y型指在中位时油口A、B、O连通并保持浮动，油口P仍保持压力，由于液压泵没有卸荷，所以不会对系统其它部分产生影响。
Y型滑阀经常用作液动换向滑阀的先导阀。
（4）J型指在中位时油口P保持压力，A封闭，B、O连通。
（5）C型指在中位时油口P、A连通，B、O封闭。
（6）P型指在中位时油口P、A、B连通，O封闭。
常用于液压缸的差动连接。
（7）K型指在中位时油口P、A、O连通，B封闭。
（8）M型指在中位时油口P、O连通，A、B封闭。
常用于缸或马达停止运动时压力油卸荷的回路。
（9）U型指在中位时油口P、O封闭，A、B连通。
一般用于液动机在停止位置需浮动的回路。
因为液动机中油液没有流回油箱，在换向、启动时仍能起阻尼作用，所以换向启动平稳。
（10）半开型滑阀指在某些油口连通时并不将通路完全打开，而是使油液在比较狭窄的半开启通路中流过。
如X型滑阀，它的机能与H型滑阀类似，但它在中间状态时各油口之间的通路都比较狭窄，这样由于节流作用使P口仍能保持一定的压力。
同时，由于中间位置为半开启状态，在启动和换向时是逐渐打开或关闭的，所以可以起到缓冲作用，避免了换向压力冲击。

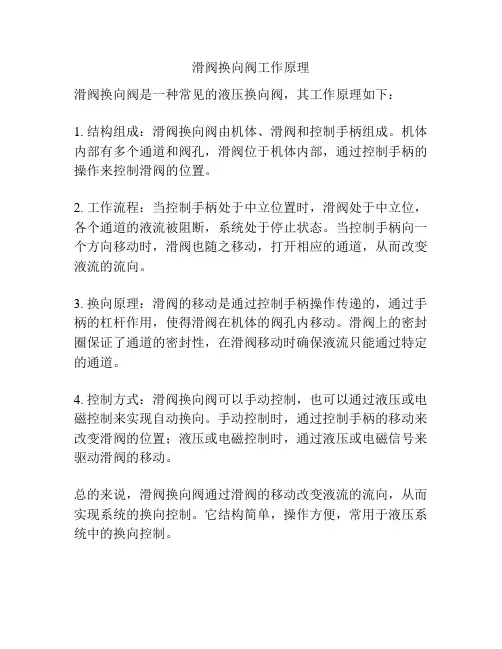

滑阀换向阀工作原理
滑阀换向阀工作原理
滑阀换向阀是一种常见的液压换向阀，其工作原理如下：
1. 结构组成：滑阀换向阀由机体、滑阀和控制手柄组成。
机体内部有多个通道和阀孔，滑阀位于机体内部，通过控制手柄的操作来控制滑阀的位置。
2. 工作流程：当控制手柄处于中立位置时，滑阀处于中立位，各个通道的液流被阻断，系统处于停止状态。
当控制手柄向一个方向移动时，滑阀也随之移动，打开相应的通道，从而改变液流的流向。
3. 换向原理：滑阀的移动是通过控制手柄操作传递的，通过手柄的杠杆作用，使得滑阀在机体的阀孔内移动。
滑阀上的密封圈保证了通道的密封性，在滑阀移动时确保液流只能通过特定的通道。
4. 控制方式：滑阀换向阀可以手动控制，也可以通过液压或电磁控制来实现自动换向。
手动控制时，通过控制手柄的移动来改变滑阀的位置；液压或电磁控制时，通过液压或电磁信号来驱动滑阀的移动。
总的来说，滑阀换向阀通过滑阀的移动改变液流的流向，从而实现系统的换向控制。
它结构简单，操作方便，常用于液压系统中的换向控制。

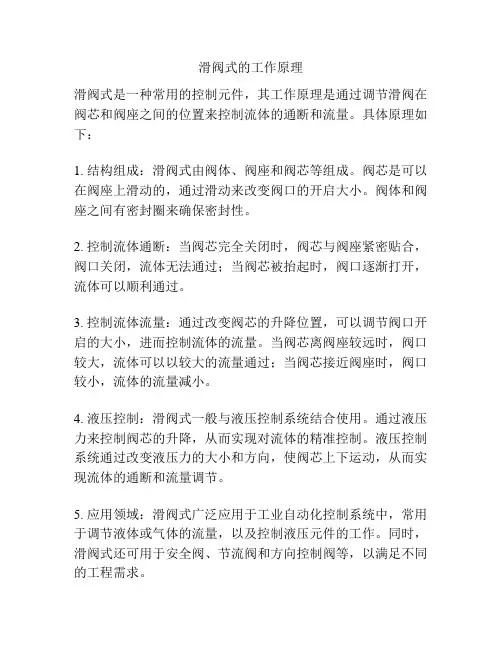

滑阀式的工作原理
滑阀式的工作原理
滑阀式是一种常用的控制元件，其工作原理是通过调节滑阀在阀芯和阀座之间的位置来控制流体的通断和流量。
具体原理如下：
1. 结构组成：滑阀式由阀体、阀座和阀芯等组成。
阀芯是可以在阀座上滑动的，通过滑动来改变阀口的开启大小。
阀体和阀座之间有密封圈来确保密封性。
2. 控制流体通断：当阀芯完全关闭时，阀芯与阀座紧密贴合，阀口关闭，流体无法通过；当阀芯被抬起时，阀口逐渐打开，流体可以顺利通过。
3. 控制流体流量：通过改变阀芯的升降位置，可以调节阀口开启的大小，进而控制流体的流量。
当阀芯离阀座较远时，阀口较大，流体可以以较大的流量通过；当阀芯接近阀座时，阀口较小，流体的流量减小。
4. 液压控制：滑阀式一般与液压控制系统结合使用。
通过液压力来控制阀芯的升降，从而实现对流体的精准控制。
液压控制系统通过改变液压力的大小和方向，使阀芯上下运动，从而实现流体的通断和流量调节。
5. 应用领域：滑阀式广泛应用于工业自动化控制系统中，常用于调节液体或气体的流量，以及控制液压元件的工作。
同时，滑阀式还可用于安全阀、节流阀和方向控制阀等，以满足不同的工程需求。
制冷机滑阀工作原理
制冷机滑阀工作原理哎呀，写制冷机滑阀工作原理，这玩意儿听起来挺枯燥的，但让我来试试，用点轻松幽默的方式给你讲讲。
首先，咱们得聊聊制冷机，这东西就像是夏天的救星，没有它，那空调、冰箱都得歇菜。
制冷机里头有个小部件叫滑阀，这玩意儿可不简单，它就像是制冷机的“心脏”，控制着制冷剂的流动，让制冷机能高效地工作。
想象一下，你手里拿着一个水管，你可以通过调整水管的开口大小来控制水流。
滑阀的原理其实差不多，只不过它控制的是制冷剂的流动。
制冷剂就像是制冷机的血液，它在机器里循环，吸收热量，然后释放热量，这样就能让我们感觉到凉爽。
滑阀的工作原理，简单来说，就是通过一个可以移动的部件来调节制冷剂的流量。
这个部件就像是个“闸门”，可以开大开小。
当制冷机需要更多的制冷剂来吸收热量时，滑阀就会打开大一点，让制冷剂多流一些；反之，如果不需要那么多制冷剂，滑阀就会关小一点。
我记得有一次，家里的冰箱突然不冷了，我心想，这可不行，冰箱里的冰淇淋可不能化了。
于是我就打开冰箱的后盖，想看看是不是滑阀出了问题。
我看到了那个滑阀，它看起来就像是一个小小的金属块，上面有个小孔，旁边有个小杆子可以移动。
我试着轻轻拨动了一下那个小杆子，滑阀就跟着动了，我突然意识到，这玩意儿可能就是问题所在。
我试着调整了一下滑阀的位置，让它开得更大一些，然后关上冰箱后盖，等了一会儿。
嘿，你猜怎么着？冰箱又开始正常工作了，冰淇淋也保住了。
那一刻，我感觉自己就像是个制冷机的医生，治好了它的“心脏病”。
所以你看，滑阀这玩意儿虽然小，但它的作用可大了。
它就像是制冷机的“节拍器”，控制着制冷剂的流动节奏。
下次当你享受空调带来的凉爽时，别忘了，是滑阀在背后默默地工作着。
好了，制冷机滑阀的故事就讲到这里。
希望下次你在享受凉爽的时候，能想起这个小小的部件，它可是制冷机里的英雄呢！。
滑阀工作原理
滑阀工作原理
滑阀工作原理是指通过滑动阀门改变介质流经管道的通断或流量的控制方法。
滑阀通常由阀体、阀盖、阀芯、密封垫圈和驱动装置等组成。
当阀门处于关闭状态时，阀芯与阀体接触，阻断了介质的流通。
当需要开启阀门时，驱动装置通过外力作用使阀芯向上滑动，与阀体分离，从而使介质流通。
相反，当需要关闭阀门时，驱动装置通过外力使阀芯向下滑动，与阀体再次接触，阻断介质流通。
为了保证阀门的密封性能，阀芯和阀体之间通常都设有密封垫圈。
当阀门关闭时，密封垫圈会受到阀体和阀芯之间的压力差，从而更好地实现阀门的密封。
滑阀工作原理的优点是结构简单紧凑，流通阻力小，启闭灵活可靠，并且适用于高温、高压和腐蚀介质等特殊工况。
但也存在一些缺点，如启闭力较大、开关时间较长以及对驱动力的依赖性较强等。
总之，滑阀工作原理是通过阀芯的滑动来控制介质的通断或流量，具有较好的密封性和适应性，广泛应用于工业生产和管道输送系统中。
油动机滑阀工作原理
油动机滑阀工作原理
油动机滑阀是一种调节油流的装置，用于控制流过液压缸的油流量和压力。
它的工作原理如下：
1. 压力控制：当液压泵给液压系统供油时，油流经过滑阀，滑阀的弹簧会对滑阀施加一个预先设定的压力。
当系统所需的工作压力高于滑阀设置的压力时，滑阀会打开，让更多的油流通过。
2. 流量控制：滑阀内部还设有一个可调节的节流口，通过改变节流口的开度，可以调节油流的速度和量。
当滑阀调节节流口较小时，油流速度较快，流量较大；当节流口较大时，油流速度较慢，流量较小。
3. 方向控制：滑阀还可以根据需要控制液压系统的工作方向。
通过改变滑阀内部的活塞位置，可以使油流进入液压缸的不同腔室，实现正、反向运动。
滑阀工作原理的关键在于滑阀内部的弹簧和节流口的调节，通过这些调节，可以控制油流的压力、速度和方向。
这样可以实现对液压系统的精确控制，使系统的运行更加稳定和高效。
