全站仪导线测量原理
全站仪导线测量原理及方法
全站仪导线测量原理及方法导言全站仪作为现代测绘技术中的重要工具，广泛应用于建筑、道路、桥梁等工程和地理测量领域。
导线测量是全站仪的一种重要应用，通过全站仪进行导线测量可以高精度地确定两个或多个点之间的水平和垂直距离，为工程建设和地理测量提供准确的数据支持。
一、测量原理导线测量原理基于几何三角学和测量仪器的工作原理，主要包括以下几个方面：1. 视线和测量角：全站仪通过发射一条视线，即光束，测量两个目标点之间的角度。
测量角是全站仪获取水平方向和垂直方向距离的基础。
2. 方位角和俯仰角：测量两个目标点之间的方位角和俯仰角，可以确定目标点的水平和垂直位置。
全站仪通过测量仪器自身的俯仰角和水平角度来确定目标点的相对位置。
3. 距离测量：全站仪通过仪器内的距离计算装置，发射光束并接收反射回来的光束，从而计算出两个目标点之间的距离。
距离测量是导线测量中最重要的一环。
二、测量方法导线测量方法主要包括以下几个步骤： 1. 建立测量基线：首先在需要进行测量的区域内，选择两个相对固定的点作为基线的起点和终点。
基线的长度一般应尽可能长，以提高测量的精度和可靠性。
2. 设置全站仪：将全站仪放置在测量基线的一个端点上，并通过仪器自身的水平仪和调节装置，使其水平放置。
根据需要，调整仪器的俯仰角来保证目标点的可见性。
3. 发射光束：通过全站仪的发射装置，发射一条光束指向基线的终点。
光束将沿着视线传输。
4. 捕捉目标点：全站仪通过接收装置捕捉光束的反射信号，并测量目标点与仪器的方位角和俯仰角。
全站仪通过旋转测量仪器的方位角，并调整仪器的俯仰角，以确保准确测量目标点。
5.记录观测值：全站仪将测量结果以数字格式存储，包括方位角、俯仰角和距离等信息。
这些观测值将用于后续的数据处理和分析。
6. 重复测量：为了提高测量的准确性，一般情况下需要多次测量同一个目标点，并求取平均值，以减小测量误差。
三、测量精度和误差控制在导线测量中，测量精度和误差控制是非常重要的。
全站仪使用原理
全站仪使用原理全站仪是一种现代化的测量仪器，广泛应用于土木工程、建筑工程、地理测绘等领域。
它采用了先进的技术，能够高精度、高效率地进行测量工作。
本文将介绍全站仪的使用原理，帮助读者更好地了解这一仪器的工作原理。
一、测量原理全站仪的测量原理主要基于三角测量和电子测量技术。
三角测量是利用三角形的几何关系来确定位置和距离的方法。
在测量过程中，全站仪通过测量不同位置的角度和距离，然后根据三角形的几何关系计算出目标点的坐标位置。
具体来说，全站仪通过发射一束红外线或激光束，然后接收被测点反射回来的信号。
通过测量仪器与被测点之间的角度和距离，再结合已知的基准点信息，就可以计算出被测点的坐标。
二、工作流程全站仪的工作流程通常包括以下几个步骤：1. 设置基准点：在开始测量之前，需要设置一个已知坐标的基准点作为参照点。
可以通过GPS测量或者其他测量方法确定基准点的坐标。
2. 定位仪器：将全站仪放置在测量点附近，确保其稳定并与基准点保持一定的角度。
3. 测量角度：通过全站仪的测角功能，测量仪器与基准点、目标点之间的水平角度和垂直角度。
4. 测量距离：全站仪通常配备了测距仪，可以测量仪器与目标点之间的距离。
测距仪使用红外线或激光技术，能够快速、准确地测量距离。
5. 计算坐标：根据测量得到的角度和距离数据，结合已知的基准点信息，使用三角测量原理计算出目标点的坐标。
6. 数据处理：通过计算机软件等工具，对测量数据进行处理和分析，生成测量报告和图纸。
三、注意事项在使用全站仪进行测量时，需要注意以下几点：1. 仪器校准：在开始测量之前，需要对全站仪进行校准，确保其测量结果的准确性。
校准包括水平仪校准、垂直仪校准等。
2. 环境条件：全站仪对环境条件的要求比较高，需要避免强光、强电磁干扰等因素对测量结果的影响。
在测量过程中，应选择合适的时间和天气条件。
3. 操作技巧：全站仪的操作需要一定的技巧和经验。
操作人员需要熟悉仪器的使用方法，保持稳定的姿势和手持仪器的平衡，确保测量的准确性。
全站仪导线测量原理

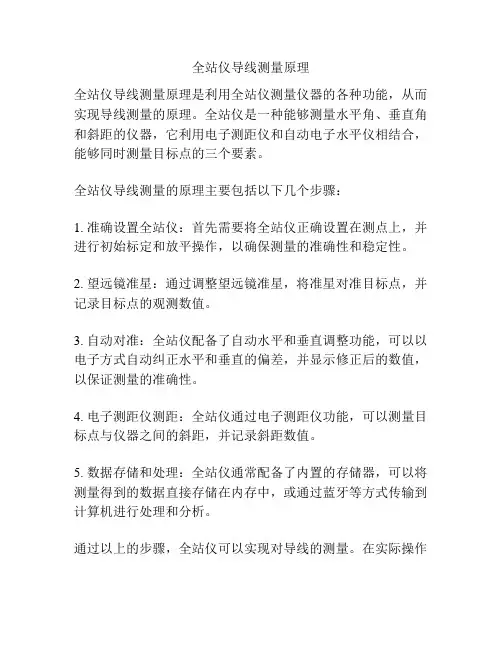

全站仪导线测量原理
全站仪导线测量原理是利用全站仪测量仪器的各种功能，从而实现导线测量的原理。
全站仪是一种能够测量水平角、垂直角和斜距的仪器，它利用电子测距仪和自动电子水平仪相结合，能够同时测量目标点的三个要素。
全站仪导线测量的原理主要包括以下几个步骤：
1. 准确设置全站仪：首先需要将全站仪正确设置在测点上，并进行初始标定和放平操作，以确保测量的准确性和稳定性。
2. 望远镜准星：通过调整望远镜准星，将准星对准目标点，并记录目标点的观测数值。
3. 自动对准：全站仪配备了自动水平和垂直调整功能，可以以电子方式自动纠正水平和垂直的偏差，并显示修正后的数值，以保证测量的准确性。
4. 电子测距仪测距：全站仪通过电子测距仪功能，可以测量目标点与仪器之间的斜距，并记录斜距数值。
5. 数据存储和处理：全站仪通常配备了内置的存储器，可以将测量得到的数据直接存储在内存中，或通过蓝牙等方式传输到计算机进行处理和分析。
通过以上的步骤，全站仪可以实现对导线的测量。
在实际操作
中，需要注意全站仪的准确设置、准星对准和测距的过程，以及数据的存储和处理，从而确保测量结果的准确性和可靠性。
全站仪导线测量原理
全站仪导线测量原理
全站仪是一种测量设备，通常用于进行导线测量。
导线测量是一种确定地面上两点之间的距离和方向的方法。
全站仪利用光学和电子技术来实现测量。
全站仪测量原理涉及到以下几个方面：
1. 视距测量激光：全站仪通过发射一束激光并测量它的回弹时间来确定两个点之间的距离。
这个过程被称为视距测量。
全站仪通过记录激光发射时间和回弹时间来计算出测量距离。
2. 视线方向测量：全站仪可以测量地面上两点之间的方向。
它通过测量激光束在垂直方向上的角度来确定两点之间的方向。
全站仪上配备有精确的角度测量装置，可以测量角度的变化。
3. 数据处理：全站仪能够将测量数据存储在内部存储器中，并可以通过连接到计算机来进行数据处理和分析。
测量数据可以通过全站仪的界面传输到计算机上，然后使用特定的软件进行处理。
4. 定位：全站仪还可以通过测量地面上的控制点来确定测量点的准确位置。
控制点是已知位置的点，通过在这些点上测量可以建立一个坐标系统。
通过与控制点的连接，全站仪可以确定测量点的坐标。
总的来说，全站仪通过测量视距和方向来确定导线的距离和方向。
它利用精确的测量技术和数据处理功能来提供准确和可靠
的测量结果。
这使得全站仪成为现代导线测量中非常重要的工具。
全站仪测量基本原理

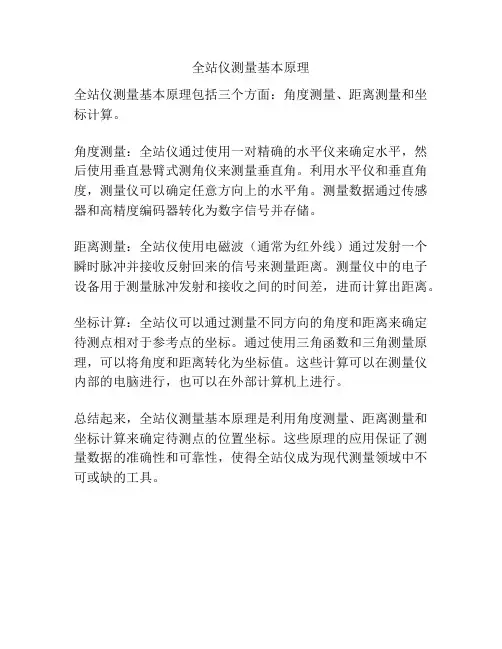

全站仪测量基本原理
全站仪测量基本原理包括三个方面：角度测量、距离测量和坐标计算。
角度测量：全站仪通过使用一对精确的水平仪来确定水平，然后使用垂直悬臂式测角仪来测量垂直角。
利用水平仪和垂直角度，测量仪可以确定任意方向上的水平角。
测量数据通过传感器和高精度编码器转化为数字信号并存储。
距离测量：全站仪使用电磁波（通常为红外线）通过发射一个瞬时脉冲并接收反射回来的信号来测量距离。
测量仪中的电子设备用于测量脉冲发射和接收之间的时间差，进而计算出距离。
坐标计算：全站仪可以通过测量不同方向的角度和距离来确定待测点相对于参考点的坐标。
通过使用三角函数和三角测量原理，可以将角度和距离转化为坐标值。
这些计算可以在测量仪内部的电脑进行，也可以在外部计算机上进行。
总结起来，全站仪测量基本原理是利用角度测量、距离测量和坐标计算来确定待测点的位置坐标。
这些原理的应用保证了测量数据的准确性和可靠性，使得全站仪成为现代测量领域中不可或缺的工具。
全站仪的测距原理
全站仪的测距原理
全站仪是一种常用的测量仪器，主要用于测量地面上两点之间的水平距离和垂直高差。
全站仪的测距原理可以分为两种主要类型：电子测距和光学测距。
1. 电子测距原理：全站仪的电子测距是通过内置的测距仪来实现的。
测距仪一般采用非接触式测距技术，如相位测量、相位差测量或时间差测量等。
其中最常用的是相位测量技术。
在基本的相位测量原理中，测距仪将一束红外线或激光束发射到目标物上，并接收由目标物反射回来的信号。
测距仪通过测量发射信号和接收信号之间的相位差来计算出目标物与测距仪之间的距离。
这种测距原理在光电控制、雷达测距和激光测距等领域都有广泛应用。
2. 光学测距原理：除了电子测距之外，全站仪还可以通过光学测距来确定两点之间的距离。
在光学测距原理中，全站仪使用望远镜和切割镜来观测目标点，并使用程高棱镜来反射光线。
通过测量测站和目标点镜面上的刻度之间的差值，从而可以计算出两点之间的水平距离和垂直高差。
光学测距原理可以分为两种类型：直接视线测距和倒转视线测距。
直接视线测距是在未经过程高棱镜反射的情况下直接测量目标点距离，而倒转视线测距是通过程高棱镜反射光线进行测量。
光学测距通过高精度的光学仪器来实现，具有测量距离高精度、分辨率高等优点，特别适用于对大体量测量目标以及高精度的水平测量和垂直测量。
综上所述，全站仪的测距原理可以分为电子测距和光学测距两种类型。
电子测距通过测距仪测量发射信号和接收信号之间的相位差来计算距离，光学测距则利用望远镜、切割镜和程高棱镜来观测和测量目标点距离。
这两种测距原理的应用使得全站仪在土木工程、测绘和建筑等领域具有广泛的应用前景。
全站仪测量的原理和方法图文
3
定位和校准
全站仪使用定位系统和校准器来确保测量结果的准确性和一致性。
全站仪测量的方法
建立控制点
在测量区域内建立稳定的控制点，用作测量的 基准。
设置仪器
安装全站仪并校准仪器，以确保准确的测量结 果。
观测和记录
通过观测目标物体或地面特征，记录测量数据。
数据处理和分析
使用计算机软件对测量数据进行处理和分析， 生成详细的测量报告。
全站仪测量的原理和方法 图文
全站仪是一种测量仪器，它通过使用光学和电子技术，能够高度精确地测量 地面上的各种要素，包括位置、距离、高程等。
全站仪测量的原理
1
光学测量
全站仪利用光学原理进行测量，通过测量目标物体的反射、折射和透射来确定其位置和特性。
2
电子测量
全站仪内部有各种电子元件，可以实时记录和处理测量数据，提高测量的准确性和效率。
设置仪器
安装全站仪于三脚架上，并利用级尺和 气泡管进行水平校正。
调整仪器
根据需要，调整全站仪的参数，以满足 测量要求。
全站仪测量的常见问题
• 环境光线干扰 • 野外条件困难 • 测量误差累积 • 仪器故障和维护
站仪测量的精度和限制
测量精度 测距范围 工作温度 防护等级
±2mm 100m - 3000m -20°C至50°C IP55
2 准备控制点
在测量区域内设置控制点，以提供测量的参 考基准。
3 检查仪器
确保全站仪的状态良好，检查电池、底座和 其他关键组件。
4 准备测量工具
准备好测量杆、反光棱镜、三脚架等测量工 具。
全站仪测量的步骤
1
观测目标
2
使用望远镜观测目标物体，并记录测量
全站仪测量原理
全站仪测量原理1. 基本概念全站仪是一种测量仪器，用于测量地面上的各种工程、建筑物或地理要素的位置和高程。
它采用了光、电、机械和计算机等技术，能够实现测角、测距、测高、测坐标等功能，具有高精度、高效率和全自动化的特点。
2. 测量原理全站仪的测量原理基于以下几个基本原理：2.1 光学测角原理全站仪使用光学系统来测量角度。
它包括一个望远镜、一个测角器和一个角度传感器。
望远镜通过镜头将目标物体的图像聚焦到传感器上，传感器测量望远镜与目标物体之间的角度。
测角器用于确定望远镜的水平和垂直方向。
通过测量望远镜在水平和垂直方向上的角度，可以计算出目标物体在水平和垂直方向上的角度。
2.2 电子测距原理全站仪使用电子系统来测量距离。
它通过发射一束红外线或激光束，将其照射到目标物体上，并接收反射回来的光信号。
通过测量光信号的时间差，可以计算出目标物体与全站仪之间的距离。
测距时需要考虑大气折射、反射面的特性和仪器的精度等因素，以提高测量的准确性。
2.3 重力测高原理全站仪使用重力系统来测量高程。
它通过测量重力加速度的变化来确定地面的高程。
测量时会使用一个重力传感器，它可以感知到地球引力的变化。
通过测量重力加速度的变化，可以计算出地面的高程。
为了提高测量的准确性，需要考虑地球引力的变化、重力传感器的精度和仪器的校准等因素。
2.4 计算机处理原理全站仪使用计算机系统来处理测量数据。
它可以将测量的角度、距离和高程数据输入到计算机中，并进行相应的计算和处理。
计算机可以根据测量数据和事先设定的参数，计算出目标物体的坐标、方位角、高程差等信息。
同时，计算机还可以对测量数据进行自动校正和误差补偿，提高测量的准确性和精度。
3. 测量流程全站仪的测量流程通常包括以下几个步骤：3.1 设置仪器首先需要将全站仪设置在测量点上，保证仪器的水平和垂直方向准确。
这可以通过调节仪器的水平仪和垂直仪来完成。
同时，还需要将全站仪与基准点进行校正，以确保测量的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪导线测量原理
一、全站仪导线测量的概述
全站仪导线测量是一种广泛应用的测量技术，它通过全站仪进行高精度角度和距离测量，实现平面控制测量。
全站仪导线测量具有自动化程度高、精度稳定可靠、操作简便等优点，广泛应用于城市规划、建筑、交通、水利等领域。
二、全站仪导线测量的基本原理
全站仪导线测量的基本原理是利用全站仪进行角度和距离的测量，通过数学计算得出测量点的平面坐标。
全站仪是一种集测距仪、电子经纬仪和计算机技术于一身的智能型测量仪器，它可以通过内部计算机系统自动进行数据采集和处理，大大提高了测量的精度和效率。
具体来说，全站仪导线测量的基本步骤如下：
1.在测量区域布设控制点，通常选择地势较高、通视良好的位置。
2.在控制点上架设全站仪，对中整平，设置测站点和后视点，输入相关参数，如仪器高、棱镜高、气压等。
3.配置全站仪参数，包括坐标系统、投影参数、单位设置等，确保与实际工程要求一致。
4.对测量区域进行角度和距离测量，通过全站仪的望远镜和内置计算机系统进行数据自动记录和处理。
5.根据测量的角度和距离数据，通过数学计算得出测量点的平面坐标。
三、全站仪导线测量的实施步骤
1.确定测量方案：根据工程要求和实际情况，确定测量范围、控制点布设方案、测量精度等。
2.准备工具和资料：准备全站仪、棱镜、脚架、记录本、测绳等工具，收集相关资料，如地形图、控制点资料等。
3.实地踏勘：对测量区域进行实地踏勘，了解地形地貌、建筑物等情况，以便更好地布设控制点和选择合适的测量方法。
4.控制点布设：根据测量方案和控制点布设要求，在测量区域内选择合适的位置布设控制点，并做好标记。
控制点应尽量均匀分布，方便后续测量和数据处理。
5.全站仪架设与校准：将全站仪安装在三脚架上，对中整平，然后进行校准。
校准包括对中器校准、水平器校准和误差校准等，以确保测量的精度和准确性。
6.角度和距离测量：根据实际情况选择合适的测量模式，如距离模式、角度模式或跟踪模式等。
按照测量方案的要求进行角度和距离的测量，并记录数据。
在测量过程中应注意避免误差累积和仪器误差等因素对测量结果的影响。
7.数据处理与分析：将测量数据输入计算机进行数据处理和分析。
处理内容包括坐标计算、平差处理等，分析内容包括误差分析和精度评估等。
根据分析结果对测量方案进行调整和优化，以提高测量的精度和可靠性。
8.编写报告：根据测量数据和分析结果编写测量报告，包括测量方案、实施过程、数据处理和分析等内容。
在报告中应对测量结果进行详细说明，并对可能出现的问题进行说明和解释。
9.质量检查与验收：在完成测量后进行质量检查与验收，确保测量结果符合要求。
如有需要，可进行复测或补测。
10.资料整理与归档：将测量数据、报告和其他相关资料进行整理和归档，以便后续使用和管理。
在资料整理过程中应注意保护个人隐私和信息安全。
四、全站仪导线测量的优点和局限性
1.优点：
（1）高精度：全站仪采用先进的光电技术和计算机技术，具有较高的测量精度和稳定性，能够满足各种高精度测量需求。
（2）自动化程度高：全站仪内置计算机系统，可实现数据自动采集和处理，大大提高了测量效率。
同时减少了人为误差和操作失误的可能性。
（3）操作简便：相对于传统的经纬仪和水准仪等测量仪器，全站仪具有自动化、智能化等优点，操作简便易用。
同时全站仪具有多种功能和模式选择，可根据实际需求进行调整和切换。
（4）应用广泛：全站仪导线测量不仅适用于城市规划、建筑、交通等领域，还可应用于地形测绘、地质勘查等领域。
同时还可与其他专业软件结合使用，实现更高级的工程设计和施工管理等功能。
2.局限性：
（1）受地形限制：全站仪导线测量需要在控制点之间架设仪器和棱镜等设备，因此在地形复杂或障碍物较多的地区可能存在一定的局限性。
同时受天气等因素的影响也较大。
（2）成本较高：相对于传统的经纬纬仪和水准仪等测量仪器，全站仪的价格较高，对于一些小型项目或预算有限的工程可能存在一定的成本压力。
（3）对操作人员要求较高：虽然全站仪具有自动化和智能化等优点，但仍需要操作人员具备一定的专业知识和技能，能够正确设置参数、校准仪器和进行数据处理等操作。
五、全站仪导线测量的应用领域
1.城市规划：全站仪导线测量可用于城市规划中的地形测量、地籍测量、建筑物测量等，为城市规划和建设提供高精度数据支持。
2.建筑：全站仪导线测量在建筑领域中可用于施工前后的测量、建筑物变形监测等，确保建筑施工质量和安全。
3.交通：全站仪导线测量在交通领域中可用于道路、桥梁、隧道等工程的测量和监测，保障交通基础设施的安全和可靠性。
4.水利：全站仪导线测量在水利工程中可用于水库、水电站、堤防等工程的测量和监测，为水利工程的设计、施工和管理提供数据支持。
5.地形测绘：全站仪导线测量可用于地形测绘中的地形图测绘、地貌测量等，提高地形测绘的精度和效率。
6.地质勘查：全站仪导线测量在地质勘查中可用于矿区测量、地质填图等，为地质勘查和资源开发提供数据支持。
六、总结与展望
全站仪导线测量是一种高效、高精度的测量技术，广泛应用于城市规划、建筑、交通、水利等领域。
随着科技的不断进步和应用需求的不断提高，全站仪导线测量技术将不断发展和完善。
未来全站仪导线测量的技术发展方向包括：提高测量精度和稳定性、实现更加智能化的数据处理和分析、与其他专业软件和技术的结合应用等。
同时，随着无人机的广泛应用，将无人机与全站仪结合起来进行导线测量也将成为一个新的发展趋势，可大大提高测量的灵活性和效率。
此外，随着信息化和数字化技术的不断发展，全站仪导线测量的数据将更加易于管理和共享，为各行业提供更加全面和准确的数据支持。
相信在未来，全站仪导线测量的应用前景将更加广阔，为各行业的发展和进步提供有力支持。
