第五节 照明电路常见故障及维修ppt
照明电路的一般故障及检修方法
照明电路的一般故障及检修方法
家庭照明电路在使用时免不了会出故障而导致用户不能用电，这给我们的生活带来许多的不便。
所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。
这也可以培养我们运用所学知识解决实际问题的能力。
一、熟知的常见故障
1.断路，如断丝；导线连接器断开，灯座、开关、分线盒打开；保险丝熔断或进线开路等。
断路会导致电器在没有电流的情况下无法正常工作。
2.短路如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接而造成短路。
短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。
（挂急诊、百度查“都市电工”应急抢修）
3.过载电路中电器总功率过大或单个电器功率过大。
这些现象和后果就像短路。
（加速生产线老化）
4.电路接触不良如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。
这样会使灯忽明忽暗，用电器不能连续正常工作。
（最为常见，俗称虚连打火，很多老百姓不知道找谁修，挺着、烧毁了家用电器，家庭电气火灾隐患源头）
5.电路本身连接错误引起的故障，如插座的两个端子均连接到带电线路或零线；开关与正线带电线路连接错误；灯泡在电路中串联。
照明电路常见的故障分析与检修
照明电路常见的故障分析与检修照明电路就是利用输电线路进行并联或者串联的方式将开关与照明装置连接起来，进而达到照明的效果。
照明电路应用范围极为广泛，在社会生产生活中随处可见，是推动社会正常发展以及保证民众正常生活的必备条件之一。
根据这一状况，针对照明电路进展的研究较为普遍，主要研究的方向就是控制照明电路出现故障，对各种类型的照明电路故障能够及时了解并且进行检修，保证照明电路的正常运行。
标签：照明电路；常见故障分析；故障检修照明电路随着现代社会不断发展而逐步复杂化，随着现代社会对于能源的节省意识不断提升，照明电路逐渐往声控光控统一化形式的照明电路方向发展。
照明电路的类型以及串联并联方式愈发复杂化，所涉及的知识以及所涉及的原理逐步深奥化，照明电路所出现的故障原因也逐渐多形式化，出现故障的频率也较高。
由于照明电路在社会发展中所发挥的重要作用，即照明电路能够帮助人类更为充分的利用时间，能够在夜晚进展工作，能够提供光亮帮助人们探索未知世界。
照明电路类型复杂多样，模式大小不一，适用范围各不相同，对照明电路中出现的各种类型故障进行分析以及采取相对应检修方式是极为必要的。
1 照明电路常见故障分析照明电路不同应用范围以及不同应用形式所涉及的具体原理以及具体技术存在相应的差别，照明电路所涉及的故障种类较为固定，但是导致特定故障类型的原因各不相同。
因此，需要进行全面的研究以及具体的探析，照明电路常见故障类型主要为电路短路、电路短路、以及漏电。
导致这些故障出现的原因各式各样，主要范围就是特点照明电路中所涉及的工具、设备以及线路出现的问题，包括设备、装置本身内部存在的问题，电路连接的问题，线路内部存在的问题，以及照明电路所处的范围等。
因此，在研究造成具体故障原因的过程中需要考虑全面性原则。
1.1 照明电路常见故障之一短路照明电路中较为常见的故障类型之一就是短路，电路短路的主要机理就是电流不流经任何设备，直接通过线路有电源设备的正极流向负极，在此过程中由于电阻过小，导致在确定电压环境下的电流过高，对于相应电源设备造成过大的损耗以及伤害。
照明电路常见故障及检修培训资料
照明电路常见故障及检修培训资料一、引言照明电路是我们日常生活中不可或缺的一部分，然而，由于各种原因，照明电路常常会出现故障。
为了帮助大家更好地了解照明电路的常见故障并进行有效的检修，本文将详细介绍照明电路的常见故障及其检修方法。
二、常见故障及检修方法1. 灯泡不亮故障描述：灯泡无法正常发光。
可能原因及检修方法：- 灯泡烧坏：更换灯泡即可。
- 灯泡接触不良：检查灯泡座，确保灯泡与座位紧密接触。
- 电路故障：检查电路连接是否松动或断开，修复连接问题。
2. 灯泡闪烁故障描述：灯泡发出闪烁的光。
可能原因及检修方法：- 电压不稳定：检查电压输出是否正常，如不正常，调整电压稳定器或更换电源。
- 灯泡接触不良：检查灯泡座，确保灯泡与座位紧密接触。
- 电路负载过重：检查电路负载是否超过额定值，如超过，减少负载或增加电路容量。
3. 灯泡过早熄灭故障描述：灯泡在使用一段时间后突然熄灭。
可能原因及检修方法：- 灯泡寿命到期：更换灯泡即可。
- 灯泡过热：检查灯泡周围是否有堆积的灰尘或其他障碍物，清理灯泡周围环境。
- 电路过载：检查电路负载是否超过额定值，如超过，减少负载或增加电路容量。
4. 照明电路漏电故障描述：照明电路存在漏电现象。
可能原因及检修方法：- 灯具绝缘损坏：检查灯具绝缘是否完好，如有损坏，更换绝缘材料。
- 电路接地不良：检查接地线是否连接良好，确保接地线与地面良好接触。
- 灯具线路短路：检查灯具线路是否有短路现象，修复短路问题。
5. 照明电路线路断开故障描述：照明电路线路中断。
可能原因及检修方法：- 线路松动或断开：检查线路连接是否松动或断开，修复连接问题。
- 线路老化或损坏：检查线路是否老化或损坏，如有问题，更换线路或修复损坏部分。
- 电路保护器故障：检查电路保护器是否正常工作，如有故障，更换保护器。
三、照明电路检修注意事项1. 安全第一：在进行照明电路检修时，务必断开电源，并采取必要的安全措施，如佩戴绝缘手套和护目镜等。
照明电路课件ppt
在操作过程中，应遵循先 断电后操作的原则，避免 带电作业引发触电事故。
遵循电路设计图纸和说明 书，正确连接电源、灯具 和其他电器元件，防止错 接、漏接导致电路故障或 火灾。
注意用电安全
确保使用的电器元件和电线符合 国家相关标准和规定，不使用劣
质或过期产品。
定期检查电线绝缘层是否破损、 老化或接触不良，及时更换破损 或老化的电线，防止漏电和短路
04
照明电路常见故障与排除
灯泡不亮
总结词
灯泡不亮可能是由于电路故障、灯泡 损坏或开关故障等原因引起的。
详细描述
首先检查电路是否正常，灯泡是否损 坏，开关是否接触良好。如果灯泡损 坏，需要更换灯泡；如果开关接触不 良，需要修复或更换开关。
灯光闪烁
总结词
灯光闪烁可能是由于电压不稳定、电路接触不良或灯泡损坏等原因引起的。
插座
用于提供电源接口，有单相插座和三 相插座两种类型，常用规格有10A、 16A等。
灯具与灯泡
灯具
照明设备，有吊灯、壁灯、台灯等多种类型，用于提供照明 。
灯泡
发光元件，有白炽灯泡、荧光灯泡、LED灯泡等多种类型， 用于产生光源。
保护设备
断路器
用于控制电路的电流，有过载保护和短路保护两种功能。
漏电保护器
照明电路布线方法
明线布线
将电线布置在明处，便于维修和更换。
暗线布线
将电线埋设在墙内或地面，外观整洁美观 。
穿管布线
将电线穿入塑料管或金属管中进行布线， 提高安全性。
电缆桥架布线
在大规模、高要求的布线场景中，使用电 缆桥架进行布线，便于管理和维护。
照明电路安装步骤
进行电路设计和布线
选择合适的电线和开关

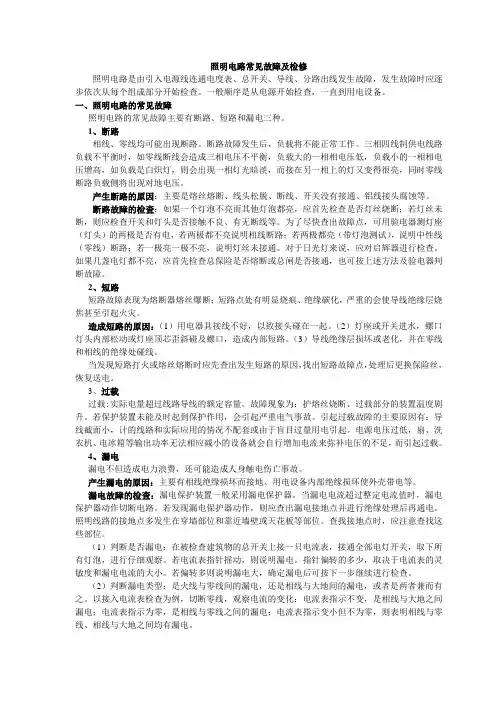

照明电路常见故障及检修
照明电路常见故障及检修照明电路是由引入电源线连通电度表、总开关、导线、分路出线发生故障，发生故障时应逐步依次从每个组成部分开始检查。
一般顺序是从电源开始检查，一直到用电设备。
一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。
1、断路相线、零线均可能出现断路。
断路故障发生后，负载将不能正常工作。
三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。
产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。
断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。
为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。
对于日光灯来说，应对启辉器进行检查。
如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。
2、短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。
造成短路的原因：（1）用电器具接线不好，以致接头碰在一起。
（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。
（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。
当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。
3、过载过载:实际电量超过线路导线的额定容量。
故障现象为：护熔丝烧断、过载部分的装置温度剧升。
若保护装置未能及时起到保护作用，会引起严重电气事故。
引起过载故障的主要原因有：导线截面小，计的线路和实际应用的情况不配套或由于盲目过量用电引起。
照明电路的常见故障及维修方案
照明电路的常见故障及维修方案一、照明电路的常见故障及原因：1．短路：短路故障表现为把熔丝熔断，短路点处有明显烧痕、绝缘碳化，而使整个照明电路断电，严重的会使导线绝缘层烧焦，甚至引起火灾。
造成短路的原因有：（1）施工问题，在架接线路时，没有按照规范要求施工，线路中的导线没有压紧涂锡，产生毛刺或导线接头碰在一起，增加电阻。
（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。
（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。
（4）用电器具接线不好，以致接头碰在一起。
（5）自然因素，线路在经过长时间风吹日晒后，绝缘外皮老化脱落，使内部导线接触形成短路，或在风雨天气中，有雨水进入开关，发生联电形成短路；（6）人为因素，在使用临时线路时，没有注意采取保护措施，在作业过程中误碰导致线路短路。
(7)电气设备的工作环境有大量导电粉尘，如淀粉厂，在这种环境中，如果不注意采取防尘措施，当导电粉尘在线路上积累较多时，就会引发短路。
短电故障的检查：当发现短路打火或熔丝熔断时，会出电火花的现象，并引起短路保护动作，应先检查故障点。
尽量排除故障后再开闸通电。
2．断路：火线、零线均可能出现断线。
发生断路故障后，负荷将不能正常工作。
造成断路的常见原因有：（1）负荷过大使熔丝烧断。
（2）开关触点松动、接触不良。
（3）导线接头处压接不实、接触电阻过大造成局部发热并引起连接处氧化，特别是铜铝导线相接时无过渡接头引起接头处严重腐蚀。
（4）因施工质量低劣或导线质量欠佳在转角处折断线芯。
若某一电路中电灯都不能正常工作，说明干线回路有断路故障。
断电故障的检查：查找断路故障时可用试电笔、万用表等进行测试，分段查找与重点部位检查相结合。
对较长线路可采用对分法查找断路点。
如果几盏电灯都不亮，说明只是局部导线发生断路，这时只需查找这几盏灯的共用的导线即可。
个别灯不亮，应重点检查这只灯的灯泡、灯头、灯座开关等，若没问题，再检查与该灯连接的电路。
《照明线路的安装与检修》说课PPT
按职业技能鉴 定标准和职业 岗位能力确定 的课程目标
课程
按工作过程规 划的教学过程
二、课程设计
2.设计过程
学习、分析国家职业技能鉴定标准，归纳照明线 路安装与检修的知识点和技能点 深入企业进行调研，收集与照明线路安装检修 相关的真实工作任务，了解企业的工作过程 确定课程标准和教学目标，并重新进行企业调 研，最终确定 与企业技术人员、工程师一起确定典型工作任 务和工作过程
编写工作页、丰富教学资源（包括数字资源）
二、课程设计
3.设计思路
以国家职业技能标准为依据，以企业实际的典型工作
任务为载体，以典型工作任务的工作过程为教学过程，
以工作页为学习引导。使学生在完成工作任务的过程中 掌握必要的理论知识和操作技能，同时还注重对学生提 出问题、分析问题和解决问题能力的培养，最终达到专 业技术能力和综合职业能力一起提高的目的，将“教、 学、做”一体化落到实处。
◆能有效进团队对合。
◆能主动学习，积极努力。 ◆能分析和解决实际问题。 ◆能良好的进行沟通和交流。
三、课程内容
课程框架
室外照明线路的安装
级 分 体 载
车间照明线路的安装 套房用电线路的安装与检修 实训室照明线路的安装 教室照明线路的安装与检修 楼梯双控灯的安装
进
递 力
办公室日光灯的安装
书房一控一灯的安装
学时 分配
任务八
4教学方法与手段
采用一体化的教学方法教师引导学生自主学习，最
终完成工作任务，采用“做中学”、“做中教”的教
学方法。教学以引导、协助为主，讲解为辅的方式进
行，将学习的主动权交还给学生。
利用多媒体、板书、演示、实验、巡回指导、小组 讨论等手段进行教学。同时还利用校园网络平台实现 学生的预习和复习。
照明电路常见故障和检修
照明电路常见故障及检修照明电路是由引入电源线连通电度表、总开关、导线、分路出线发生故障，发生故障时应逐步依次从每个组成部分开始检查。
一般顺序是从电源开始检查，一直到用电设备。
一、照明电路的常见故障照明电路的常见故障主要有断路、短路和漏电三种。
1、断路相线、零线均可能出现断路。
断路故障发生后，负载将不能正常工作。
三相四线制供电线路负载不平衡时，如零线断线会造成三相电压不平衡，负载大的一相相电压低，负载小的一相相电压增高，如负载是白炽灯，则会出现一相灯光暗淡，而接在另一相上的灯又变得很亮，同时零线断路负载侧将出现对地电压。
产生断路的原因：主要是熔丝熔断、线头松脱、断线、开关没有接通、铝线接头腐蚀等。
断路故障的检查：如果一个灯泡不亮而其他灯泡都亮，应首先检查是否灯丝烧断；若灯丝未断，则应检查开关和灯头是否接触不良、有无断线等。
为了尽快查出故障点，可用验电器测灯座（灯头）的两极是否有电，若两极都不亮说明相线断路；若两极都亮（带灯泡测试），说明中性线（零线）断路；若一极亮一极不亮，说明灯丝未接通。
对于日光灯来说，应对启辉器进行检查。
如果几盏电灯都不亮，应首先检查总保险是否熔断或总闸是否接通，也可按上述方法及验电器判断故障。
2、短路短路故障表现为熔断器熔丝爆断；短路点处有明显烧痕、绝缘碳化，严重的会使导线绝缘层烧焦甚至引起火灾。
造成短路的原因：（1）用电器具接线不好，以致接头碰在一起。
（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。
（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。
当发现短路打火或熔丝熔断时应先查出发生短路的原因，找出短路故障点，处理后更换保险丝，恢复送电。
3、过载过载:实际电量超过线路导线的额定容量。
故障现象为：护熔丝烧断、过载部分的装置温度剧升。
若保护装置未能及时起到保护作用，会引起严重电气事故。
引起过载故障的主要原因有：导线截面小，计的线路和实际应用的情况不配套或由于盲目过量用电引起。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 2、直观检查
（1）熔断器熔丝
a、熔丝一小段熔断
一般是由于过载造成的，因熔丝质地较 软，安装过程中容易碰伤，同时，熔丝自身 也可能粗细不匀，较细处电阻较大，在过负 荷时会首先熔断。熔丝刚熔断时，用手触摸 插保险盖，会觉出插保险温度比较高。
-
7
二、检查故障的方法
❖ 2、直观检查 （1）熔断器熔丝
b、熔丝爆熔 即整条熔丝均被烧熔，这种情况一般是由
❖ 1、短路故障
（2）用试灯检查短路故障
一般应采取分支路、分段与重点部位检查相结 合的方法，利用试灯进行检查。
a、将有故障支路上所有灯开关都置于断开位置， 并将插座保险的熔丝都取下。再将试灯接在该支路 总熔断器的两端（熔断器中熔丝取下），串接在被 测电路中，如图所示，然后合闸，若试灯正常发光， 说明短路故障在线路上；若试灯不发光，说明线路 没有问题，再对每盏灯、每个插座进行检查。
-
21
火
QS
FU
零 FU
-
22
三、照明电路常见故障
❖ 2、断路故障
产生断路故障的原因一般有以下几点：
（1）因负荷过大而使熔丝熔断；
（2）开关触点松动，接触不良；
（3）导线断线，接头处腐蚀严重（尤其是铜、铝导
线未用铜铝过度接头而直接连接）；
（4）安装时，接线处压接不实，接触电阻过大，使接触处
长期过热，造成导线、接线端子接触处氧化；
-
5
二、检查故障的方法
❖ 2、直观检查
经过故障调查，进一步通过感官进行直观 检查，即：闻、听、看。
闻：有无因温度过高绝缘烧坏而发出的气味
听：有无放电等异常声响
看：先沿线路巡视，查看线路上有无明显问题， 如：导线破皮、相碰、断线、灯丝断、灯口有 进水、烧焦等，再进行重点部位检查。
-
6
二、检查故障的方法
除了对线路、电气设备进行直观检查外， 应充分利用试电笔、万用表、试灯等进行测 试。
其中应注意：当有缺相故障时，只有试 电笔检查有无电是不够的，当线路上相线间 接有负荷时，试电笔会发光而误认为该相未 断。如图：
-
11
二、检查故障的方法
❖ 3、测试
FU A
B RL
C 熔断
如图所示：此时应使用电压表或万用表交 流电压挡测试，方能准确判断是否缺相
第五节 照明电路常见故障及维修
-
1
引言
❖ 一般情况下，室内配线、照明装置的线路并 不很复杂，但是，由于线路分布面较大，影 响电路、电器设备正常工作的因素很多，所 以，应掌握一定的技术资料及分析故障的方 法，并不断积累经验。
-
2
一、必须掌握的有关技术资料和现场情况
❖ 1、本单位单线系统图。 ❖ 2、安装接线图、工作原理图、设备的使用说
-
16
QS
FQ 熔断
试灯
FU
SA1 SA2 SA3 SA4
FU 用试灯检查短路故障（一）
-
17
三、照明电路常见故障
❖ 1、短路故障
（2）用试灯检查短路故障
b、检查每盏灯，可顺次将每盏灯的开关闭合， 每合一个开关都要观察试灯能否正常发光（试灯接 在总熔断器处，如上图）。当合至某盏灯时，试灯 正常发光，则说明故障在此盏灯，可断电后进一步 检查。如试灯不能正常发光，说明故障不在此灯， 可断开该灯开关，再检查下一盏，直至找出故障点 为止。
-
19
QS
FQ 熔断
试
灯 SA1 SA2 SA3 SA4
FU 用试灯检查短路故障（二）
-
FU
20
三、照明电路常见故障
❖ 2、断路故障
相线、零线出现断路故障时，负荷将不能正常 工作。单相电路出现断路时，负荷不工作；三相用 电器电源出现缺相时，会造成不良后果；三相四线 制供电线路不平衡，如零线断线时会造成三相电压 不平衡，负荷大的一相相电压低，负荷小的相，相 电压高，如负荷是白炽灯，则会出现一相灯光暗淡， 而另一相上的灯又变得很亮，同时，零线断口负荷 侧将出现对地电压。
明书及有关技术资料。 ❖ 3、电源进线、各闸箱、配电盘位置，闸箱内
设备装饰情况，线路分支、走向及负荷情况
-
3
二、检查故障的方法
检查故障的方法
1、故障调查 2、直观检查 3、测试 4、分支路、分段检查
-
4
二、检查故障的方法
❖ 1、故障检查 在处理故障前应进行故障检查，向出事
故时在现场者或操作者了解故障前后的情况， 以便初步判断故障种类及故障发生的部位。
-
18
三、照明电路常见故障
❖ 1、短路故障
（2）用试灯检查短路故障
c、也可按a的方法检查线路无问题后，换上熔 丝并合闸通电，再用试灯顺序对每一盏灯进行检查。 将试灯接于被检查灯开关的两个接线端子上，如下 图。如试灯正常发光说明故障在该灯处。若试灯不 能正常发光说明该盏灯正常，再检查下一盏，直至 查出故障点为止。
于线路上有短路故障造成的。 c、熔丝压接螺钉松动造成短路。
-
8
二、检查故障的方法
❖ 2、直观检查 （2）刀开关、熔断器过热
a、螺钉孔上封的火漆熔化，有流淌痕迹， 这是由于该电器过热造成的。
b、紫铜部分表面生成黑色氧化铜并退火变 软；压接螺钉焊死无法松动，也是由于过热 造成的。
-
9
二、检查故障的方法
-
12
二、检查故障的方法
❖ 4、分支路、分段检查 对待查电路，可按支路或用“对分法”
分段进行检查，缩小故障范围，逐渐逼近 故障点。
-
13
三、照明电路常见故障
❖ 1、短路故障
短路故障常引起熔断器熔丝爆断，短路点处有 明显烧痕、绝缘碳化，严重时会使导线绝缘层烧焦 甚至引起火灾。
（1）出现短路故障常见的原因
❖ 2、直观检查
（2）刀开关、熔断器过热
c、由于导线与刀开关、熔断器接线端压接 不实，造成过热，使导线表面氧化、接触不 良；铝导线若直接压接在铜导线上，由于 “电化腐蚀”现象，铝导线也易被腐蚀，使 得接触电阻过大，出现过热，导致短路。
（3）灯具、开关有无短路、断路。
-
10
二、检查故障的方法
❖ 3、测试
（5）恶略环境，如大风天气、地震等造成线路断开；
（6）人为因素，如搬运过高物品将电线碰断，以及人为破
坏等。
可用试电笔、试灯、万用表等查找短路故障，分段查找
a、安装不合规格，多股导线未捻紧、涮锡、压接 不紧、有毛刺。
b、相线、零线压接松动，两线距离过近，遇到某 些4
三、照明电路常见故障
❖ 1、短路故障
（1）出现短路故障常见的原因 c、恶略天气 d、电气设备所处环境中有大量导电尘埃。 e、人为因素。
-
15
三、照明电路常见故障
