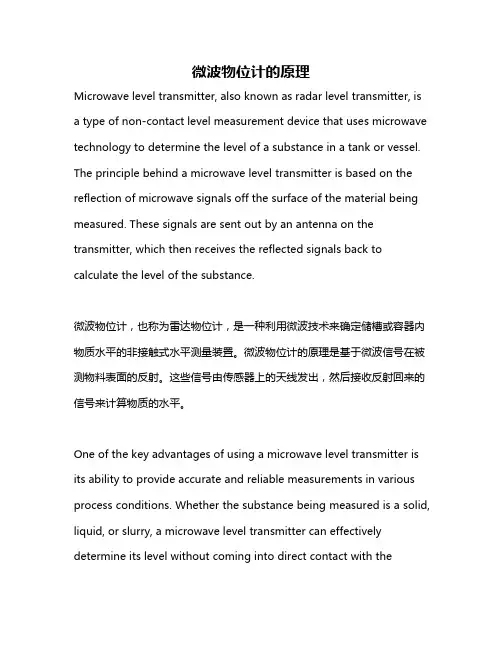

微波物位计的原理
微波物位计的原理Microwave level transmitter, also known as radar level transmitter, is a type of non-contact level measurement device that uses microwave technology to determine the level of a substance in a tank or vessel. The principle behind a microwave level transmitter is based on the reflection of microwave signals off the surface of the material being measured. These signals are sent out by an antenna on the transmitter, which then receives the reflected signals back to calculate the level of the substance.微波物位计，也称为雷达物位计，是一种利用微波技术来确定储槽或容器内物质水平的非接触式水平测量装置。
微波物位计的原理是基于微波信号在被测物料表面的反射。
这些信号由传感器上的天线发出，然后接收反射回来的信号来计算物质的水平。
One of the key advantages of using a microwave level transmitter is its ability to provide accurate and reliable measurements in various process conditions. Whether the substance being measured is a solid, liquid, or slurry, a microwave level transmitter can effectively determine its level without coming into direct contact with thematerial. This makes it ideal for applications where contact-based sensors may not be suitable or may be prone to issues such as corrosion or fouling.使用微波物位计的一个关键优势是它能在各种工艺条件下提供准确可靠的测量。

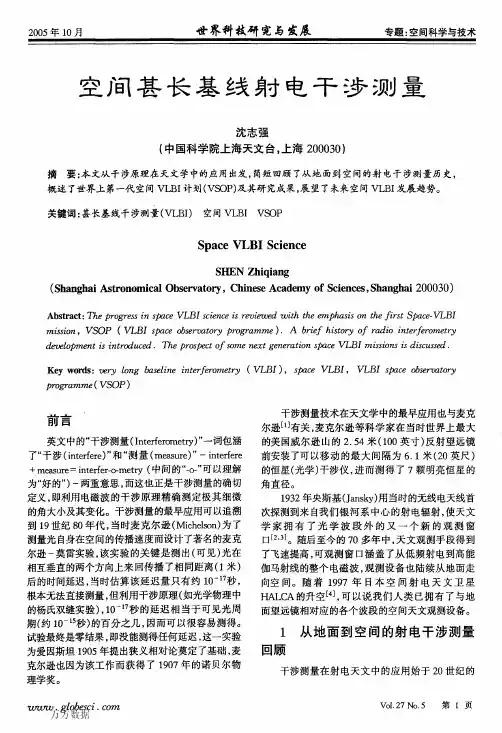

空间甚长基线射电干涉测量
２００５年１０月世界科技研究与发展专题：空间科学与技术空间工／口Ｉ甚长基线射电干涉测量沈志强（中国科学院上海天文台，上海２０００３０）摘要：本文从干涉原理在天文学中的应用出发，简短回顾了从地面到空间的射电干涉测量历史，概述了世界上第一代空间ＶＬＢＩ计划（砌）及其研究成果，展望了未来空间ＶＬＢＩ发展趋势。
关键词：甚长基线干涉测量（Ⅵ出Ｉ）空间ＶＬＢＩＶＳＯＰＳｐａｃｅｖＬＢＩＳｃｉｅｎｃｅＳ瑚巳ＮＺｈｉｑｉａｎｇ（Ｓｈａｎｇｌｌａｉ缸ｔｒｏｎ哪ｉｃａｌｏｂｓｅｒ、，ａｔｏｒｙ，Ｃｈｉｎ鹊ｅＡｃａｄ锄ｙｏｆＳｃｉｅｎｃｅｓ，Ｓｈ锄ｇｌｌａｉ２０００３０）Ａｂｓｔｒａｃｔ：砑Ｐ乡嘲ｗｓｓ锄啦卯Ｖ．ＬＢＪｓｃｉＰ咒∞如舢妇蒯似琥舭咖ｐ施ｓ如０７２琥已丘巧￡１Ｓ＿抛静ＶＬＢＪｍ勰ｉｏ竹，Ｖｓ０Ｐ（ＶＬＢＪｓ加∞０６卵ｒ抛￡ｏ秽声ｒ曙ｍｍｍ已）．Ａ６ｒｉ旷矗ｉｓ抛删矿蒯ｉｏｉ咒￡矿厅彻ｍＰ￡叫如ｔ以印ｍ跏￡妇ｉ７２￡ｒ耐“ｃ趔．１诡８ｐｒｏｓｐ删盯∞ｍｅ扎髓￡ｇ饥Ｐｍ￡ｉｏ咒ｊ抛淝Ｖ：Ｉ据Ｊｍ勰幻咒ｓ厶ｄ缸甜ｓｓ耐．Ｋｅｙｗｏｒｄｓ：优删幻竹ｇ施阳ｚｉ扎ｅ锄钯ｒ斥舢优ｅ￡删（ＶＬＢＪ），５加∞Ⅵ招Ｊ，Ｖ＿ＬＢＪ５抛∞拍船ｒ抛￡Ｄ叫乡哪ｍ撇（ＶＳＯＰ）前言英文中的“干涉测量（Ｉｎｔｅｒｆｅｒｏｍｅｔｒｙ）”一词包涵了“干涉（ｉｎｔｅｒｆｅｒｅ）”和“测量（ｍｅａｓｕｒｅ）”一ｉｎｔｅｒｆｅｒｅ＋ｍｅａＳｕｒｅ＝ｉｎｔｅｒｆｅｒ一伊ｍｅｔｒｙ（中间的“一∞”可以理解为“好的”）一两重意思，而这也正是干涉测量的确切定义，即利用电磁波的干涉原理精确测定极其细微的角大小及其变化。
干涉测量的最早应用可以追溯到１９世纪８０年代，当时麦克尔逊（Ｍｉｃｈｅｌｓｏｎ）为了测量光自身在空间的传播速度而设计了著名的麦克尔逊一莫雷实验，该实验的关键是测出（可见）光在相互垂直的两个方向上来回传播了相同距离（１米）后的时间延迟，当时估算该延迟量只有约１０－１７秒，根本无法直接测量，但利用干涉原理（如光学物理中的杨氏双缝实验），１０一１７秒的延迟相当于可见光周期（约１０＿１５秒）的百分之几，因而可以很容易测得。
vlbi技术的原理和应用
VLBI技术的原理和应用1. 什么是VLBI技术VLBI（Very Long Baseline Interferometry）技术是一种高精度的射电观测技术，用于远距离的射电测量和研究。
VLBI技术利用多个分布在不同地理位置上的射电望远镜，通过同时观测天体射电信号并进行数据记录和相位叠加处理，从而实现高分辨率和高灵敏度的观测效果。
2. VLBI技术的原理VLBI技术的原理基于干涉测量的概念。
首先，多个射电望远镜在同一时刻观测同一个天体，并将信号转换为数字信号。
然后，这些数字信号通过高速网络传输到一个中心处理站，进行相位叠加处理。
在相位叠加处理中，通过对不同射电望远镜接收到的信号的相位进行比较，可以计算出来自天体的射电波前的抵达时间差。
同时，还可以计算出来自天体的射电波的相位差，从而得到高精度的角度和距离测量结果。
3. VLBI技术的应用3.1 天体射电天文学研究VLBI技术在天体射电天文学研究中具有重要作用。
它可以提供高分辨率的天体图像，帮助天文学家研究天体的形态、结构和演化过程。
由于VLBI技术可以提供更高的角分辨率，因此在探测和研究宇宙背景辐射、行星、恒星、星系和星系团方面有很大的优势。
3.2 地球科学研究VLBI技术还被广泛应用于地球科学研究领域。
通过利用VLBI技术测量地球上各个位置之间的精确距离和运动，可以了解地壳运动、地球自转、地板变形以及地球引力场变化等方面的信息。
这对于地震研究、地质构造分析和卫星定位系统的精确度提高具有重要意义。
3.3 导航和定位系统VLBI技术还可以用于导航和定位系统。
通过多个位于不同地理位置的VLBI观测站，可以实现对飞行器、卫星和船只等对象的高精度测量和定位。
这对于现代航空、航天和海洋领域的导航和定位具有重要意义，可以提高导航系统的安全性和精确度。
3.4 其他应用领域除了上述应用领域外，VLBI技术还被用于大气物理学研究、地球重力场测量、天文导航和超长基线干涉等领域。
宽带VLBI的原理与实现
（ 京 跟踪 与 通 信 技 术 研 究 所 ， 京 １０９ ） 北 北 ００ ４
摘 要 ： 文给 出 了宽 带 Ｖ Ｂ 测 量 系统 的 定义 ， 本 ＬＩ 讨论 了宽 带 Ｖ Ｂ 测 量 系统 的测 量原 理 ， 出了相 关 ＬＩ 给 参量 的 测量 方 法 ， 重讨 论 了宽带 Ｖ Ｂ 测 量 系统 目标 接 收机 相 位 差 测 量的 方 法及 其 解模 糊 的原 理 ， 着 ＬＩ 最后 讨 论 了宽带 Ｖ Ｂ 测 量 系统地 面设备 的 基本 配 置及 其 国 内 实现 宽 带 Ｖ Ｂ 测 量 系统 测 量 的 可 能 ＬＩ ＬＩ
的准 实 时性 ；
由于 Ａ、 Ｅ测 量 元 素 测 量 精 度 的 限 制 ， 统 的 传 Ｒ、 Ｅ测量 体 制 在 深 空 导航 领 域 已经 无 能 为 力 ， Ａ、 为
满 足深 空导航 的需 求 ， 究 开 发其 它 的 测 控 手 段 势 研
在 必行 。甚 长 基线 干 涉 测 量 （ Ｌ Ｉ作 为有 前 途 的测 Ｖ Ｂ）
统。
（ ） 轨 卫 星 校 准 的 Ｖ Ｂ 系 统 ， 系统 利 用 在 ３在 ＬＩ 该 轨卫 星 发 射 的类 噪声 信号 代替 射 电光 源 作相 位标 校
就 目前 得 到 的资 料所 知 ， Ｌ Ｉ Ｖ Ｂ 系统 主要 有 以下
应 用 方式 ：
基准， 因在 轨 卫星 发 射 信 号 的 强 度 远 大 于射 电源 发
ｔ ｏ ｆｇ ｒｔｏ ｆｇｏ ｎ ｑ ｉ ｈｅ ｃ ｎ ｉｕ ａ ｉｎ ｏ ｒ ｕ ｄ ｅ ｕｐｍｅ ｔｏ ｈ ｙ ｔｍ ｎ ｏ ｓｂ ｅ ｓ ｈ ｍｅ ｒＣｈ ｎ ｏ ｒ ａｉｅｍｅ ｓ ｒｍ ｅ ｔｗｉ ｎ ｆｔ ｅｓ ｓｅ ａ ｄ ｐ ｓ ｉｌ ｃ ｅ ｓｆ ｉａ ｔ ｅ ｌｚ ａ ｕ ｅ ｎ ｔ ｏ ｈ ＶＬ ｙ ｔ ｍ ｓ ｐ ｔｆ ｒ ｒ ＢＩｓ ｓｅ ｉ ｕ ｏ ｗａ ｄ． Ｋｅ ｙ ｗｏｒ ｓ Ａｅ ｏ ｐ ｃ ＆ｃ ；Ｂｒａ ｂ ｎ ｄ ： ｒｓ ａ ｅ Ｔｒ ｏ ｄ ａ ｄ ＶＬＢＩ ；Ｎａ ｉａｉｎ； Ｇｒ ｕ ｄ ｅ ｕ ｐ ｎ ｖｇ ｔｏ ｏ ｎ ｑ ｉ ｍｅ ｔ
VLBI测量原理与应用
用进 行 了阐述 。
关键 词 ： 测量 Ｖ Ｂ 原理 应 用 ＬＩ
中图 分 类号 ： Ｐ Ｔ２
文 献标 识码 ： Ａ
文章 编号 ：６ ２ ３ ９ （０ １０ （） ０ ２ － ２ １ ７ － ７ ｌ２ １ ）４ａ－ ０ ３ ０
Ｖ ＢＩＩ 长基 线干 涉 的测 量 ， 是把 几 Ｌ Ｈ甚 Ｉ 就
电源 方向 的单位向 ０ 和云 上 量。 为； 之间的
变 化 主 要 取 决 干 延 迟 时 间 的 测 量 精 度 。 因 为 ， 想 的 干 涉 条 纹 仅 与 两 路 信 号 几 何 理
Ｉ — 、ｌ 、 ＸＢ ＸＡ ｂ １ 一 ｌｆ ｙｌ ＝ ＝ △
电 干 涉测 量 原 理 测 定 信 号 到 达 Ａ， Ｂ两 站 的
１ Ｖ Ｂ测 量的基本原理 ＬＩ
接 收 同 一 射 电 源 的 信 号 ， 自记 录 在 磁 带 到 干 涉 条 纹 。 线 输 出 的 信 号 ， 行 低 噪 光 年 ， 从 同 一 射 电 源 发 出 的 到 达 Ａ和 Ｂ的 各 天 进 故 上 ； 后把磁带一起送到处理机中 ， 然 进行 相 声 高 频 放 大 后 ， 变 频 相 继 转 换 为 中频 信 信 号 可 视 为 相 互 平 行 。 号 的 波 前 即 为垂 经 信 在 使 直 于 信 号 传 播 方 向 的 一 个 平 面 。 就 是 说 关 运 算 ， 出 观 测 值 。 种干 涉测 量 方 法 的 号 和 视 频 信 号 。 要 求 较 高 的 工 作 中 ， 求 这 也 优 点 是 基 线 长 度 原 则 上 不 受 限 制 ， 长 达 用 频 率 稳 定 度 达 １ 的 氢 原 子 钟 ， 制 本 振 当 射 电信 号 到 达 望远 镜 Ｂ的 同 时 在 经 过 时 可 ０ 控 几 千 公 里 ， 而 极 大 地 提高 了分 辨 率 。 原 系 统 ， 提 供 精 密 的 时 间 信 号 ， 处 理 机 间 ｔ 达 望 远 镜 Ａ， ｔ 为 时 间 延 迟 。 因 其 并 由 到 将 称 令 理 图 如 图 １ 。 对 两 个 “ 据 流 ” 相 关 处 理 ， 寻 找 最 大 数 作 用 ｊ为基线向量； 为射电望远镜至射 甚 长 基 线 干 涉 的 测 量 值 包 括 ： 涉 条 相 关 幅 度 的 方 法 ， 出 两 路 信 号 的 相 对 时 干 求
基于FS系统对乌鲁木齐VLBI射电望远镜进行天线测量
Vol.11No.4 Oct．，2014天文研究与技术ASTＲONOMICALＲESEAＲCH AND TECHNOLOGY第11卷第4期2014年10月CN53－1189/P ISSN1672－7673基于FS系统对乌鲁木齐VLBI射电望远镜进行天线测量*项斌斌，刘志勇，杨文军（中国科学院新疆天文台，新疆乌鲁木齐830011）摘要：在天文观测中射电望远镜性能参数的好坏直接影响到观测数据质量，为了保证观测质量，提高观测效率，需要对天线性能进行测量。
当前进行天线测量的方法有场地测量法和射电天文法，不同的方法应用范围和效果不同。
对于大型天线而言采用射电天文法进行天线测量高效快捷。
针对VLBI射电望远镜，介绍了使用终端FS系统对天线参数进行测量（基于射电天文法）的方法和过程，以乌鲁木齐南山25m天线增益和指向精度测量作为范例，重点叙述了测量的方法和步骤，并对该方法进行了讨论。
关键词：射电天文；天线测量；VLBI；FS系统中图分类号：TN820.5文献标识码：A文章编号：1672－7673（2014）04－0343－07随着人类对宇宙、天体、地外文明的探索不断深入，射电天文、深空探测、遥控遥测、卫星通信得到了快速发展。
作为天文研究的主要手段之一的射电天文技术，其利用射电望远镜观测的对象几乎遍及所有天体［1］。
VLBI技术是当前天文观测中使用的一项高分辨率、高测量精度的观测技术，在天体物理、大地测量、深空探测等方面应用广泛。
在VLBI天文观测中，射电望远镜性能会直接影响到观测数据质量。
天线在运行中，由于一些外界因素的影响，天线系统的灵敏度及各项性能指标会有所下降，并反映在天线参数的变化上，因而需要经常进行天线参数测量，及时了解天线系统状态，并根据测量结果，调整和改进相关仪器设备，保证观测质量，提高观测效率。
每次VLBI联网观测前需要对天线系统进行测量，所测得天线参数对观测实验时的数据相关处理和数据后处理很重要。
VLBI系统详解
射电干涉测量得到的类星体影像
内容提纲
1 2 3
射电观测 VLBI基本原理 VLBI的现状
VLBI基本原理
甚长基线干涉测量的定义
• 两台使用独立本振信号的射电 望远镜A和B，同时对同一射电 源进行观测，利用射电干涉测 量原理测定信号到达A、B两站 的时间延迟τ，以及延迟率 dτ/dt； • 从而精确测定A到B基线向量、 以及射电望远镜到射电源方向 的一整套理论、方法和技术称 为射电干涉测量。
VLBI 现状
VLBI测量项目
• 天文、天体物理
• VLA • SKA(square kilometer area, 简称SKA)
• 大地测量与地球动力学 IVS网站： • 项目CONT05,CONT08 /index.html • 板块运动
• EOPs和章动参数 • 授时、地球自转T T源自内容提纲1 2 3
射电观测 VLBI基本原理 VLBI的现状
VLBI 现状
1979-1983
1984-1988
1997-2001
1993-1996
1989-1993
VLBI 现状
地面VLBI测站网络
• 2003年到2005年间全球VLBI观测数据 中参与联合观测的VLBI有38个测站。 • 不断地增加…
A
B
VLBI基本原理
产生过程
• 每一台射电望远镜采用 氢钟保证时间同步，代 替站间的电缆连线。 • 距离可以达到地球直径。 • 数据记录采用磁带，可 以事后处理。
VLBI基本原理
射电干涉测量的原理
射电信号 a c( c s A' A B
（ 1 ）如果类星体的天文坐标 α 、 δ 精确测 定 时 ， 只 有 三 个 未 知 参 数 （ ⊿ X, ⊿Y,⊿Z ）。只需要三个观测值。比较常 用。 （ 2 ）如果 α 、 δ 也作为未知数时，理论上 需要（ 3+2n ）个观测方程。 (n 为射电源 的个数)。
VEGAVIB料位计
9
介质流动
为了尽量减少VEGAVIB55、65、66对于介质流动产生的阻力，应该将音叉平 行于介质流动面安装。
锁紧螺母 防止石料冲击
1 螺纹连接的标志点 2 流动方向
VEGAVIB 可以通过一个锁紧螺母安装，这样可以调节安装高度。注意锁紧螺母 所能承受的最大压力。
在一些应用中，比如：采石设备或尺寸大的沉降池，要通过挡板对振动元件进 行保护。
VEGAVIB65、66、67（音叉式） 具备所有振棒式的优势，而且更加牢固耐用，同时可以测量非常轻的固体介质 >0.008g/cm3。
VEGAVIB55（音叉式） 区别于VEGAVIB60 系列，VEGAVIB55 的过程连接更加简单，材料采用塑料，但是 选择范围有限。适于测量>0.08/cm3的固体介质。其优势在于价格便宜。
VEGAVIB61、62、63（振棒式） 为了适应各种不同的应用，可以提供标准型、缆式或管式三种类型以及不同的过程 连接。使用的材料全部是不锈钢，振棒高度抛光，可以用于食品行业。 VEGAVIB 的测量不受介质特性的影响，因此不必要调整。 过程温度可达 250°C，过程压力可达 16bar，可以测量密度>0.02g/cm3的固体。
6
外壳 电子部件 探头
许可证
塑料
不锈钢
铝
铝，两室
继电器输出
晶体管输出
无触点开关
两线制输出
振棒
音叉
气体防爆
粉尘防爆
7
开关点 接管 入料口
3 安装指南
一般来讲，VEGAVIB可以安装在任何位置上。选择安装位置的原则在于使得振 动元件处于开关点需要的高度位置上。
振动元件应该尽可能避免粘附介质，因此应该避免使用容器接管，这一点特别 适用于粘附性介质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VLBI测量原理与应用
作者：魏海庆
来源：《科技资讯》2011年第10期
摘要：随着测量技术的不断发展，VLBI技术得到了较为广泛的应用，本文结合其原理，分析探讨了该种测量方法的应用，以及在我国的应用进行了阐述。
关键词：测量；VLBI；原理；应用
中图分类号：TP2 文献标识码：A 文章编号：1672-3791(2011)04(a)-0000-00
VLBI即甚长基线干涉的测量，就是把几个小望远镜联合起来，达到一架大望远镜的观测效果。
这是因为，虽然射电望远镜能“看到”光学望远镜无法看到的电磁辐射，从而进行远距离和异常天体的观测，但如果要达到足够清晰的分辨率，就得把望远镜的天线做成几百公里甚至地球那么大。
VLBI测量的主要采用原子钟控制的高稳定度的独立本振系统和磁带记录装置；由两个或两个以上的天线分别在同一时刻接收同一射电源的信号，各自记录在磁带上；然后把磁带一起送到处理机中，进行相关运算，求出观测值。
这种干涉测量方法的优点是基线长度原则上不受限制，可长达几千公里，因而极大地提高了分辨率。
其原理图如下：
VLBI测量原理图
甚长基线干涉的测量值包括：干涉条纹的相关幅度；射电源同一时刻辐射的电磁波到达基线两端的时间延迟差(简称时延)，延迟差变化率(简称时延率)。
相关幅度提供有关射电源亮度分布的信息，时延和时延率提供有关基线(长度和方向)和射电源位置(赤经和赤纬)的信息。
所得的射电源的亮度分布，分辨率达到万分之几角秒，测量洲际间基线三维向量的精度达到几厘米，测量射电源的位置的精度达到千分之几角秒。
在分辨率和测量精度上，与其他常规测量手段相比，成数量级的提高。
目前，用于甚长基线干涉仪的天线，是各地原有的大﹑中型天线，平均口径在30米左右，使用的波长大部分在厘米波段。
最长基线的长度可以跨越大洲。
1 VLBI测量的基本原理
射电源辐射出的电磁波，通过地球大气到达地面，由基线两端的天线接收。
由于地球自转，电磁波的波前到达两个天线的几何程差(除以光速就是时间延迟差)是不断改变的。
两路信号相关的结果就得到干涉条纹。
天线输出的信号，进行低噪声高频放大后，经变频相继转换为中频信号和视频信号。
在要求较高的工作中，使用频率稳定度达10 的氢原子钟，控制本振系统，并提供精密的时间信号，由处理机对两个“数据流”作相关处理，用寻找最大相关幅度的方
法，求出两路信号的相对时间延迟和干涉条纹率。
如果进行多源多次观测，则从求出的延迟和延迟率可得到射电源位置和基线的距离，以及根据基线的变化推算出的极移和世界时等参数。
参数的精度主要取决于延迟时间的测量精度。
因为，理想的干涉条纹仅与两路信号几何程差产生的延迟有关，而实际测得的延迟还包含有传播介质(大气对流层﹑电离层等)﹑接收机﹑处理机以及钟的同步误差产生的随机延迟，这就要作大气延迟和仪器延迟等项改正，改正的精度则关系到延迟的测量精度。
目前延迟测量精度约为0.1毫微秒。
两台使用独立本振信号的射电望远镜A和B同时对某一射电源进行观测，利用射电干涉测量原理测定信号到达A，B两站的时间延迟t以及延迟率，从而精确的测定基线向量及从射电望远镜至射电源的方向的一整套方法和技术称为甚长基线干涉测量。
某一时刻射电望远镜A和B同时对某星体进行测量。
由于星体距离地球至少数万光年，故从同一射电源发出的到达A和B的信号可视为相互平行。
信号的波前即为垂直于信号传播方向的一个平面。
也就是说当射电信号到达望远镜B的同时在经过时间t到达望远镜A，将t 称为时间延迟。
令=,为基线向量；为射电望远镜至射电源方向上的单位向量。
θ为和之间的夹角。
甚长基线干涉测量对点的绝对坐标并不十分敏感，能精确测定两点间的坐标差。
单位矢量在瞬时地球坐标系中科表示为：
其中为射电在瞬时天球坐标系中的赤经和赤纬，为观测时刻的格林尼治真恒星时。
即甚长基线干涉测量得观测方程为：
目前常用的河外类星体的赤经和赤纬已经能精确确定，在数据处理时作为已知值，在上式中只含有3个未知数，即基线向量的三个分量。
若将类星体的坐标也作为未知参数进行求解，未知数个数为（3+2n）个，其中n为甚长基线干涉测量重所观测的射电的个数。
在实际作业时许多改正项中的参数也要作为未知参数一起估计，故参数的个数可达十个或更多。
当仪器设备的性能有重大改进或数据处理的方法模型有重大改进，能精确求得赤经和赤纬时，可将它们视为待定参数重新求解，否则在解算中可将它们视为已知值。
2 VLBI测量的应用
由于甚长基线干涉测量法具有很高的测量精度，所以用这种方法进行射电源的精确定位，测量数千公里范围内基线距离和方向的变化，对于建立以河外射电源为基准的惯性参考系，研究地球板块运动和地壳的形变，以及揭示极移和世界时的短周期变化规律等都具有重大意义。
此外，在天体物理学方面，由于采用了独立本振和事后处理系统，基线加长不再受到限制，这就可以跨洲越洋，充分利用地球所提供的上万公里的基线距离，使干涉仪获得万分之几角秒的超高分辨率。
而且，随著地球的自转，基线向量在波前平面上的投影，通常会扫描出一个椭圆来。
这样，在一天内对某个射电源进行跟踪观测的干涉仪，就可以获得各个不同方向的超高分辨率测量数据。
依据多副长基线干涉仪跟踪观测得到的相关幅度，应用模型拟合方法，便可得到关于射电源亮度分布的结构图。
地球大气对天体射电信号产生的随机相位起伏，带来了干涉条纹相位的测量误差。
这和其他一些的误差来源一道，限制了甚长基线干涉测量法的应用。
若在三条基线上对射电源进行跟踪观测，则由三个条纹相位之和所形成的闭合相位，基本上可以消去大气和时钟误差的随机效应。
用这种闭合相位参与运算，可以达到较好的模型拟合，从而减小结构图的误差。
随著投入观测的站数不断增多，闭合相位也在增多，而且各基线扫描的椭圆覆盖情况也会逐渐改善，从而可以得到更精确的结构图。
用甚长基线干涉仪测到的射电结构图表明：许多射电源呈扁长形，中心致密区的角径往往只有毫角秒量级，但却对应著类星体或星系这样的光学母体；有些致密源本身还呈现小尺度的双源结构甚至更复杂的结构；从射电结构随时间变化的情况看来，有的小双源好像以几倍于光速的视速度相分离。
这些新发现给天体物理学和天体演化学提出了重大的研究课题。
VLBI主要应用于以下三个方面：
（1）用VLBI来测定基线向量，其相对精度较高，是监测板块运动和建立维持全球参考框架的主要方法之一。
（2）VLBI是测定极移和日长变化的主要方法之一。
目前利用VLBI测定极移的精度可优于1毫角秒；测定日长变化精度可以优于0.05ms。
（3）由于河外射电源离我们的距离十分遥远，所以从地球上所“看到”的各河外射电源的方向是固定不变的。
于是VLBI就成为建立惯性坐标系的一种重要手段，而且类星体又能在相片上生成类似与恒星的点状成像，所以VLBI还能把天文光学观测的成果与惯性坐标结合起来。
3 VLBI在我国的应用
我国首次引入VLBI天文测量手段为嫦娥一号定轨。
中国科学院的VLBI网是测轨系统的一个分系统，它目前由北京、上海、昆明和乌鲁木齐的四个望远镜以及位于上海的天文台的数据处理中心组成。
这样一个网所构成的望远镜分辨率相当于口径为3000多公里的巨大的综合望远镜，测角精度可以达到百分之几角秒，甚至更高。
VLBI测轨分系统的具体任务是获得卫星的VLBI测量数据，包括时延、延迟率和卫星的角位置，并参与轨道的确定和预报。
具体的任务，比如说完成卫星在24小时、48小时周期的调相轨道段的测轨任务。
完成卫星在地月转移轨道段、月球捕获轨道段以及环月轨道段的测轨任务。
并且还要参加调相轨道、地月转移轨道、月球捕获轨道段的准实时轨道的确定和预报。
VLBI测轨分系统从2007年10月27日起，即卫星24小时的调相轨道段的第一天正式实施对嫦娥一号卫星的测量任务。
现在已经完成了24小时、48小时调相轨道、地月转移轨道段和月球捕获轨道段的第一天总共十天的测量任务。
VLBI分系统的各测站数据处理中心设备工作正常，VLBI测量数据及时传输到北京的航天飞控中心，数据资料很好，满足了工程的要求，为嫦娥一号卫星的精确定轨作出了贡献。
参考文献
[1]哲纳夫.空间大地测量与地球动力学.北京：解放军出版社，1990
[2]陈俊勇.现代大地测量进展.测绘科学，2003
[3]宁津生.现代测量学理论与技术.武汉大学出版社，2006
[4]赵少荣.动态大地测量反演及物理解释的理论与应用.武汉大学论文集，1991
[5]Lambeck k.地球物理大地测量学.北京：测绘出版社，1995
[6]Wisutemethangoon Y,Nguyen T Q.1990.A method for design of Mth-band Filers.IEEE Transactions on SP,47
[7]Unwin D.1981.Introductioy Spatial Analysis.London:Mwthuen。
