电容器的充放电与能量
第三节 电容器充放电
随着正负电荷的不断积累，电容器正极 板电位逐渐升高，与电源正极间的电位差逐 渐减小，当两者电位达到相等时，电荷不再 移动，充电电流为零，电容器两极板上所积 累的电荷也就不再增加，而电荷也就被储存 在电容器中了。电源负端的电子向电容器的 负极板流去，正极板中的电子则被绝缘介质 中的负电荷排斥到电源正极，从而就形成了 电流。
1 1 2 WC QU C CU C 2 2
电容器两端电压的变化，反映了电容 器中电场能量的变化。电容器中电场能量 的积累和释放都是一个逐渐变化的过程， 它只能从一种稳定状态变化到另一种稳定 状态。因此，电容器两端的电压决不会发 生突变，也只能是一个逐渐变化的过程。
U U1 U2 U3
1 1 1 1 C C1 C2 C3
q q1 q2 q3
U U1 U2 U3
C C1 C2 C3
一、电容器的充电和放电
图为电容器充、放电实验电路，其中C 大容量（储存电荷多）未充电的电容器，E 为内阻很小的直流电源，HL为小灯泡。
判断质量好坏的方法：
①若电容足够大且电容器质量很好，则万用表表针 会先向右偏转，后很快左偏恢复到原位； ②若电容器漏电量大，则万用表指针回不到原位，而 是停留在某一刻度上，其读数即为电容器的漏电阻值。 此值一般应大于几百至几千欧； ③若表针偏转到欧姆零位后不再偏转回原位，说明 电容器内部已短路(击穿) ④若表针根本就没有偏转则说明电容器内部可能已经 断路，或电容很小，充放电电流很小，不足以使表针 偏转。
对非电解电容的质量检测的示意图
检测现象
测量时表针向右偏转角度不大，指针按逆时针方向逐渐退 说明电容器有一定的充电现象。回“∞”处，表针稳定后 所指的读数就是该电容器 的漏电的电阻值

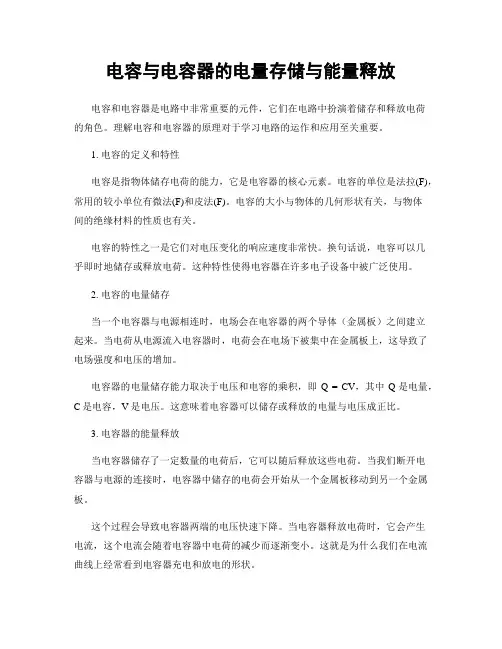

电容与电容器的电量存储与能量释放
电容与电容器的电量存储与能量释放电容和电容器是电路中非常重要的元件，它们在电路中扮演着储存和释放电荷的角色。
理解电容和电容器的原理对于学习电路的运作和应用至关重要。
1. 电容的定义和特性电容是指物体储存电荷的能力，它是电容器的核心元素。
电容的单位是法拉(F)，常用的较小单位有微法(F)和皮法(F)。
电容的大小与物体的几何形状有关，与物体间的绝缘材料的性质也有关。
电容的特性之一是它们对电压变化的响应速度非常快。
换句话说，电容可以几乎即时地储存或释放电荷。
这种特性使得电容器在许多电子设备中被广泛使用。
2. 电容的电量储存当一个电容器与电源相连时，电场会在电容器的两个导体（金属板）之间建立起来。
当电荷从电源流入电容器时，电荷会在电场下被集中在金属板上，这导致了电场强度和电压的增加。
电容器的电量储存能力取决于电压和电容的乘积，即Q = CV，其中Q是电量，C是电容，V是电压。
这意味着电容器可以储存或释放的电量与电压成正比。
3. 电容器的能量释放当电容器储存了一定数量的电荷后，它可以随后释放这些电荷。
当我们断开电容器与电源的连接时，电容器中储存的电荷会开始从一个金属板移动到另一个金属板。
这个过程会导致电容器两端的电压快速下降。
当电容器释放电荷时，它会产生电流，这个电流会随着电容器中电荷的减少而逐渐变小。
这就是为什么我们在电流曲线上经常看到电容器充电和放电的形状。
4. 应用领域电容器在电子领域中有广泛的应用。
在通信设备中，电容器起到滤波和稳压的作用，确保信号质量和设备正常运行。
在电源中，电容器可以储存能量并稳定电压输出。
在调光器和电子闪光灯中，电容器的快速充放电特性使得它们可以在短时间内释放大量电能。
此外，电容器还被用于存储器件和传感器等领域。
总结：电容和电容器在电路中起着重要作用。
电容储存电量的能力和电容器的能量释放特性使得它们能够在电子设备中发挥重要作用，提供稳定的电源和有效的电能传输。
对电容和电容器的深入理解，有助于我们更好地分析和设计电路，并实现电子设备的可靠运行和优化性能。
电容器的能量和功的计算
电容器的能量和功的计算电容器是电路中常见的元件，它具有储存和释放电荷的能力。
在电路中，电容器的能量和功是非常重要的物理量。
本文将介绍电容器的能量计算和功的计算方法，并对其进行解析和说明。
一、电容器的能量计算电容器的能量是指电容器所储存的电荷所对应的能量量。
根据电容量C和电压V之间的关系，电容器的能量可以通过以下公式进行计算：E = 1/2 * C * V^2其中，E表示电容器的能量，C表示电容量，V表示电压。
公式中的1/2是常数，用来调整能量量级。
该公式表明，电容器的能量与电容量和电压的平方成正比。
对于一个已知电容量为C的电容器，并给定时刻的电压V，可以利用以上公式计算出该电容器的能量。
这个能量值表示电容器中储存的电荷所具有的能量。
当电容器充电或放电时，电容器的能量会发生变化。
二、电容器的功的计算电容器的功是指电容器在电路中所完成的能量转换。
电容器充电时吸收电能，放电时释放电能。
根据电容器电压V和电流I之间的关系，电容器的功可以通过以下公式进行计算：P = V * I其中，P表示电容器的功，V表示电压，I表示电流。
根据公式可知，电容器的功与电压和电流的乘积成正比。
对于一个已知电压为V的电容器，并给定时刻的电流I，可以利用以上公式计算出该电容器在该时刻所完成的功。
功的计算是评估电容器在电路中能量转换效果的重要指标。
三、电容器的能量和功的关系电容器的能量和功有着密切的关系。
通过电容器的能量计算公式和功的计算公式，可以发现二者之间的联系。
在电路中，当电容器的电能发生变化时，即电容器的能量发生变化时，它所完成的功正好等于这个能量变化。
这是因为电容器储存的能量来自于吸收或释放的电能，而电容器所完成的功就是吸收或释放的电能。
因此，可以通过计算电容器能量的变化来确定电容器所完成的功。
电容器的能量和功之间存在着一一对应的关系。
结论：本文通过介绍电容器的能量和功的计算方法，阐述了它们之间的联系。
电容器的能量和功是电路中重要的物理量，能够帮助我们理解电容器在电路中的作用和行为。
电容器的充电和放电及电场能量讲解学习
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
WC12qU C12CU C 2
式中，电容C的单位为F，电压UC的单位为V，电 荷量q的单位为C，能量的单位为J。
电容器中储存的能量与电容器的电容成正比，与 电容器两极板间电压的平方成正比。
六、电容器在电路中的作用
当电容器两端电压增加时，电容器从电源 吸收能量并储存起来；当电容器两端电压 降低时，电容器便把它原来所储存的能量 释放出来。即电容器本身只与电源进行能 量交换，而并不损耗能量，因此电容器是 一种储能元件。
电容器的充电和放电及电场能量
一、电容器的充电
充电过程中，随着电容器两极板上所带的 电荷量的增加，电容器两端电压逐渐增大，
充电电流逐渐减小，当充电结束时，电流
为零，电容器两端电压 UC = E
二、电容器的放电
放电过程中，随着电容器极板上电量的减 少，电容器两端电压逐渐减小，放电电流 也逐渐减小直至为零，此时放电过程结束。
三、电容器充放电电流
充放电过程中，电容器极板上储存的电荷
发生了变化，电路中有电流产生。其电流
CuC，可得qCuC。所以
i
q t
CuC t
需要说明的是，电路中的电流是由于电容
器充放电形成的，并非电荷直接通过了介
质。
四、电容器质量的判别
利用电容器的充放电作用，可用万用表的电阻档 来判别较大容量电容器的质量。
将万用表的表棒分别与电容器的两端接触，若指 针偏转后又很快回到接近于起始位置的地方，则 说明电容器的质量很好，漏电很小；若指针回不 到起始位置，停在标度盘某处，说明电容器漏电 严重，这时指针所指处的电阻数值即表示该电容 的漏电阻值；若指针偏转到零欧位置后不再回去， 说明电容器内部短路；若指针根本不偏转，则说 明电容器内部可能断路。
电容器的电能
电容器的电能电容器是一种用来储存电荷的装置，它具有储存和释放电能的能力。
在电容器中，电荷可以通过电场的作用在两个带有电荷的导体板之间储存，当电容器充电时，电荷会从电源流入电容器，导致电场的形成，而当电容器放电时，储存在电容器中的电荷则会回流到电源中。
电容器储存的电能可以通过以下公式计算：E=½CV²其中，E代表电容器储存的电能，C代表电容，V代表电容器上的电压。
从这个公式可以看出，电容器的电能与电容量和电压的平方成正比。
在实际应用中，电容器的电能可以用来进行能量转换和存储。
以下是两个常见的应用实例：1. 电子设备中的电源稳压电路：在电子设备中，电容器常被用作稳压电路的一部分。
当电源电压波动时，电容器可以通过储存和释放电能来保持稳定的电压输出。
当电源电压下降时，储存在电容器中的电能可以通过释放回路中，以保持稳定的电压输出。
2. 摄影闪光灯：摄影闪光灯中的电容器被用来储存能量，以供闪光灯进行瞬间放电。
当摄影者按下快门时，电容器会迅速放电，释放出存储的电能，使得闪光灯产生亮光，用于拍摄照片。
除了这些应用，电容器的电能还有很多其他的用途，包括电力系统中的无功补偿、电子制动系统中的能量回收等。
需要注意的是，电容器的电能储存有一定的限制，主要取决于电容器的电容量和电压。
电容器的电容量决定了其储存电荷的能力，而电压则决定了电荷在电容器中所具有的电势能。
因此，在实际应用中，我们需要根据需求选择合适的电容器参数，以满足所需的电能储存和释放要求。
总结一下，电容器是一种能够储存和释放电能的装置，它可以通过电场的作用在两个导体板之间储存电荷。
电容器的电能主要取决于其电容量和电压，可以用来进行能量转换和存储。
在实际应用中，电容器的电能被广泛应用于各种场合，如电子设备中的稳压电路和摄影闪光灯等。
为了满足不同的需求，我们需要根据具体情况选择合适的电容器参数。
电容器在现代科技和生活中的应用将会越来越广泛，对于电容器的研究和应用具有重要的意义。
电容与电感电容的充放电与电感的作用
电容与电感电容的充放电与电感的作用电容与电感：电容的充放电与电感的作用电容（Capacitor）和电感（Inductor）是电路中常见的两种元件，它们在电路中起着不同的作用。
本文将从电容的充放电和电感的作用两个方面进行论述。
一、电容的充放电电容是一种能够存储电荷的元件。
当电容器接入电路后，会发生充电和放电的过程。
电容的充放电过程可以用以下公式来描述：Q = CV其中，Q表示电容器中存储的电荷量，C表示电容的电容量，V表示电容器两端的电压。
根据这个公式，我们可以看出电容的充放电过程与电荷量、电容量和电压之间存在着密切的关系。
1.1 充电过程电容器在充电过程中，接入电源后，电流会通过电解质或介质，将正电荷存储在一个极板上，负电荷存储在另一个极板上，使得电容器两端产生电压。
在开始的时候，充电过程是比较快速的，随着电容器两端电压的上升，充电速度逐渐减缓，最终达到与电源电压相等的稳态。
1.2 放电过程电容器在放电过程中，与电源分离后，其内部储存的电荷开始释放。
放电过程可以通过一个简单的电路模型来描述，该模型包含一个电容和一个电阻。
放电过程中，电荷从电容器通过电路中的电阻流向地。
放电速度与电容的电容量和电压之间呈负相关关系，电容量越大，电压越高，放电过程越慢。
二、电感的作用电感是一种能够存储磁能的元件。
当电流通过电感时，会在电感的周围产生磁场，而磁场储存了电感的能量。
电感的作用涉及到了储存能量和限制电流两个方面。
2.1 储存能量电感能够储存能量的原因在于磁场的产生。
当电流通过电感时，电感的磁场会储存一定的能量。
而这种储存的能量可以在电流变化时释放出来，从而实现能量的转换。
2.2 限制电流电感在电路中还起到了限制电流的作用。
当电路中存在电感时，电感会限制电流的变化速率。
换句话说，电感会阻碍电流的急剧变化，使得电流稳定地流过电路。
这种限制电流变化的作用可以用于稳定电源电压、防止电路的过电流等。
总结：电容和电感作为电路中常用的两种元件，分别具有存储电荷和存储能量的特性。
电容与电能的功率关系：电容的储存与释放的功率关系
电容与电能的功率关系：电容的储存与释放的功率关系电容作为电路中的一种基本元件，其功能在于储存和释放电能。
在电容器中，通过对两个导体之间施加电压，可以将电能储存在电场中。
因此，电容器的与电能的储存和释放过程与其所消耗的功率有一定的关系。
首先，我们来讨论电容器储存电能的过程。
当电容器两端施加电压时，正电荷和负电荷在两个导体之间产生电场，吸引对立的电荷。
电荷越多，施加的电压越高，电场的强度就越大，电能的储存就越多。
在储存电能的过程中，电容器需要进行充电。
根据电容器的电压与电荷量关系，电容器的充电过程可以表达为q=qq，其中q表示电容器储存的电荷量，q表示电容器的电容量，q表示电容器的电压。
根据电荷量与时间的变化率定义，电容器的充电过程也可以表述为q=qqq/qq，其中q表示电流强度。
在充电过程中，电容器消耗的功率可以通过电流强度与电压的乘积得到，即q=qq。
根据电容器的充电过程，可以得到功率与电压之间的关系，即q=q(qq)/qq。
根据导数运算的法则，我们可以将其变形为q=q(qq²)/qq，进而得到q=qq(qq/qq)+q²(q(qq)/qq)。
根据充电过程的定义，电容器的电压随时间的变化率为常数，即qq/qq=常数。
因此，可以进一步将功率与电容器的电压和电容量表示为q=qq(qq/qq)+q²(q(qq)/qq)。
由于电容器的电压变化率随时间的变化为常数，可以将其记为q′=qq/qq。
因此，上述公式可以简化为q=qqq′+q²(q(qq)/qq)。
通过对上述公式的分析，我们可以得到串联电容器的储存电能相对于并联电容器更加高效的特点。
在串联电容器中，电容器的电压随时间的变化率为常数，而在并联电容器中，电压对于时间的变化率为0。
因此，在储存相同电荷量的情况下，串联电容器可以实现更高的功率输出。
接下来，我们来讨论电容器释放电能的过程。
当电容器两端的电压被消耗时，电路中会产生电流，从而使电容器释放储存的电能。
电容器的能量存储与释放
电容器的能量存储与释放电容器作为一种常用的电子元件，广泛应用于各个领域中。
与电容器相关的一个重要特性就是它的能量存储与释放能力。
本文将从能量存储的机制、能量释放的方法以及应用领域三个方面来探讨电容器的能量存储与释放。
一、能量存储的机制电容器的能量存储是通过其特殊的结构和电场来实现的。
通常，电容器由两个导体电极和一层介质组成。
当给电容器加上电压时，正电荷会在一个电极上积累，负电荷则会在另一个电极上积累，形成电场。
电场的强度与电容器的电压成正比，能量存储在电场中。
在电容器中，能量的存储可以用以下公式表示：W = 1/2 * C * V^2其中，W表示电容器存储的能量，C表示电容量，V表示电压。
从公式中可以看出，电容量和电压的增加都会导致能量存储的增加。
二、能量释放的方法电容器的能量释放可以通过两种方式进行：放电和放电脉冲。
1. 放电：当电容器两端的电压发生变化时，存储在电容器中的能量会被释放出来。
放电过程中，电容器会将存储的能量迅速释放，导致电压迅速下降。
这种能量释放方式在许多应用中是常见的，例如电子设备中的电池供电。
2. 放电脉冲：放电脉冲是指在短时间内将电容器的能量释放出来，形成一个电压脉冲。
这种放电方式常用于雷达、激光器等需要高能量脉冲的应用中。
通过合理设计电容器的结构和参数，可以实现高能量的存储和释放。
三、应用领域电容器的能量存储与释放在各个领域都有重要的应用。
1. 通信领域：电容器作为电子设备中的储能元件，广泛应用于通信系统中。
例如，在无线电发射器中，电容器可以存储能量并在需要的时间释放出来，保证电子设备的正常工作。
2. 电力系统：电容器在电力系统中也有着重要的应用。
电容器可以存储电能，在负载较大时释放出来，提供电力系统所需的瞬时能量，维持电压的稳定。
3. 医疗设备：在医疗领域中，电容器的能量存储与释放可用于激活电子设备，如心脏起搏器和人工心肺机，以维持患者的生命功能。
4. 新能源应用：随着新能源技术的发展，电容器在储能方面也得到了广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高一电工 DG-16-01-003
《电容器的充放电与电场能量》导学案
编写人：张军审核人：编写时间：
班级：组别：姓名：等级：
【教学目标】
1．理解电容器的储能特性及其在电路中能量的转换规律。
2．掌握电容器中电场能量的计算。
【教学重点】
1．电容器充、放电过程中，电路中的电流和电容器两端电压的变化规律。
2．电容器质量的判别和电容器中电场能量的计算。
【教学难点】
电容器质量的判别和电容器中电场能量计算式的推导。
【学法指导】
1、认真阅读书本60面充放电实验，了解充放电过程。
2、通过电容器质量判别实验掌握万用表测量电阻的一般步骤，自主学会判
别电容器好坏。
【知识链接】
复习电容的串联与并联电路特点。
【学习过程】
一、电容器的充电
开关S合向1，电容器充电。
1．现象：
（1）白炽灯开始较，逐步变。
（2）○A1的读数由变。
（3）○V的读数变。
（4）最后○A1指向，○V的大小等于。
2.解释
2．解释：
电源正极向极板供给电荷，负极向极板供给电荷。
电荷在电路中形成定向移动形成，两极板间有电压。
S刚合上时，电源与电容器之间存在较大的电压，使大量电荷从电源移向电容器极板，产生较大电流，随着电荷的增加，电压，电流。
当电容器两端电压等于电源电压时，电荷定向移动，电流为，灯不亮。
二、电容器的放电 S 合向2，电容放电。
1．现象： （1）开始灯较 ，逐渐变 ，直至熄灭。
（2）○A2开始较 ，逐渐变 ，电流方向与刚才充电方向 ，直至指示为 。
（3）开始○V 指示为 ，逐渐 ，直至为0。
2．解释：
放电过程中，由于电容器两极板间的电压使回路中有 产生。
开始这个电压较大，因此电流较大，随着电容极板上的正、负电荷的 ，极板间的电压逐渐 ，电流也 ，最后放电结束，极板间不存在电压，电流为 。
3．结论：
当电容器极板上所储存的 发生变化时，电路中就有 流过；若电容器极板上所储存的电荷量恒定 时，则电路中就没有电流流过。
电路中的电流为 i
t q ∆∆C t
u C ∆∆ 三、电容器的质量判别 1．用R 或R 挡。
2．将万用表分别与电容器两端接触，指针发生偏转并回到接近起始的地方，说明电容器的质量 。
3．若指针偏转后回不到起始位置的地方，而停在标度盘的某处说明电容器的漏电很大，这时指针所指出的电阻数值即表示该电容器的漏电阻值。
4．若指针偏转到零位置之后不再回去，则说明电容器内部已经 ；如果指针根本不偏转，则说明电容器内部可能 ，或电容量很小。
四、 电容器中的电场能量
1．充电时，q ↑→U c ↑电压与电荷量成 ：q C u C
2．电源输入电荷量为q 时所做的总功，也就是存储于电容器中的总 。
Wc 21q U C 2
1C U C 2 式中：C ——电容器的电容 单位：F （法拉）
U C ——电容器两端的电压 单位：V （伏特）
Q ——电容器所带的电荷量 单位：C （库仑）
W ——电容器储存的电场能量 单位：J （焦耳）
【学习小结】
1、当电容器极板上所储存的电荷发生变化时，电路中就有电流流过；若电容器极板上所储存的电荷量恒定不变时，则电路中就没有电流流过。
电路中的电流为
i t q
∆∆C t
u C ∆∆ 2、电容器中存储的电场能量与电容器的电容成正比，与电容器两极板之间的电压平方成正比。
3．电容器是一种储能元件，当电容器两端电压增加时，电容器便从电源吸收能量储存在它两极板的电场中，当电容器两端电压降低时，它便把储存的电场能量释放出来。
电容器本身只与电源进行能量交换，不消耗能量。
