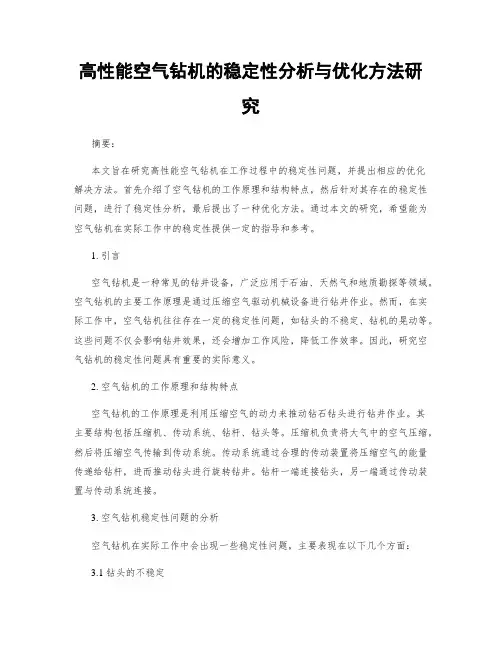

高性能空气钻机的稳定性分析与优化方法研究
高性能空气钻机的稳定性分析与优化方法研究摘要：本文旨在研究高性能空气钻机在工作过程中的稳定性问题，并提出相应的优化解决方法。
首先介绍了空气钻机的工作原理和结构特点，然后针对其存在的稳定性问题，进行了稳定性分析，最后提出了一种优化方法。
通过本文的研究，希望能为空气钻机在实际工作中的稳定性提供一定的指导和参考。
1. 引言空气钻机是一种常见的钻井设备，广泛应用于石油、天然气和地质勘探等领域。
空气钻机的主要工作原理是通过压缩空气驱动机械设备进行钻井作业。
然而，在实际工作中，空气钻机往往存在一定的稳定性问题，如钻头的不稳定、钻机的晃动等。
这些问题不仅会影响钻井效果，还会增加工作风险，降低工作效率。
因此，研究空气钻机的稳定性问题具有重要的实际意义。
2. 空气钻机的工作原理和结构特点空气钻机的工作原理是利用压缩空气的动力来推动钻石钻头进行钻井作业。
其主要结构包括压缩机、传动系统、钻杆、钻头等。
压缩机负责将大气中的空气压缩，然后将压缩空气传输到传动系统。
传动系统通过合理的传动装置将压缩空气的能量传递给钻杆，进而推动钻头进行旋转钻井。
钻杆一端连接钻头，另一端通过传动装置与传动系统连接。
3. 空气钻机稳定性问题的分析空气钻机在实际工作中会出现一些稳定性问题，主要表现在以下几个方面：3.1 钻头的不稳定钻头的不稳定是空气钻机常见的问题之一。
主要原因是钻头与地层之间存在不匹配，或者地层的物理性质不一致，导致钻头在旋转过程中受到干扰。
不稳定的钻头会导致钻井质量下降，增加钻井风险。
3.2 钻机的晃动空气钻机在工作过程中会出现晃动现象，主要是由于传动系统的不平衡或者钻杆的不匹配造成的。
晃动的钻机会造成工作不稳定，甚至可能引起机械故障，增加工作风险。
4. 空气钻机稳定性优化方法的研究为了解决空气钻机的稳定性问题，可以采用以下优化方法：4.1 地层分析与匹配在进行钻井作业之前，首先进行地层分析，了解地层的物理性质和结构特点。
然后根据地层的分析结果，选择匹配的钻头和钻杆进行钻井作业。

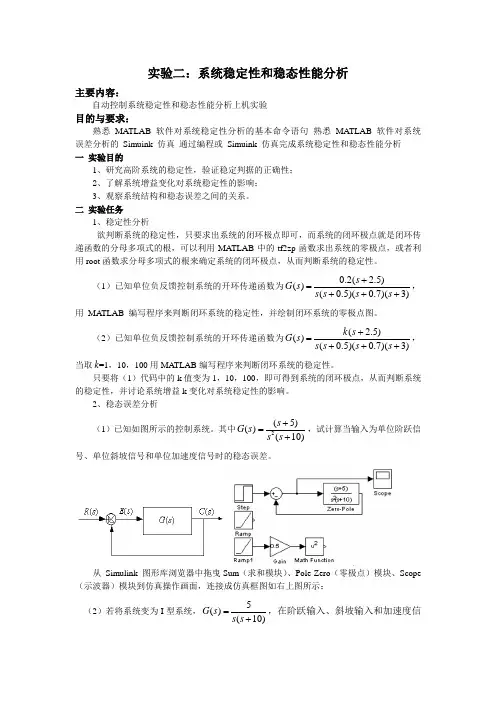

实验二：系统稳定性和稳态性能分析
实验二：系统稳定性和稳态性能分析主要内容：自动控制系统稳定性和稳态性能分析上机实验目的与要求：熟悉 MATLAB 软件对系统稳定性分析的基本命令语句 熟悉 MATLAB 软件对系统误差分析的 Simuink 仿真 通过编程或 Simuink 仿真完成系统稳定性和稳态性能分析一 实验目的1、研究高阶系统的稳定性，验证稳定判据的正确性；2、了解系统增益变化对系统稳定性的影响；3、观察系统结构和稳态误差之间的关系。
二 实验任务1、稳定性分析欲判断系统的稳定性，只要求出系统的闭环极点即可，而系统的闭环极点就是闭环传递函数的分母多项式的根，可以利用MATLAB 中的tf2zp 函数求出系统的零极点，或者利用root 函数求分母多项式的根来确定系统的闭环极点，从而判断系统的稳定性。
（1）已知单位负反馈控制系统的开环传递函数为0.2( 2.5)()(0.5)(0.7)(3)s G s s s s s +=+++，用 MA TLAB 编写程序来判断闭环系统的稳定性，并绘制闭环系统的零极点图。
（2）已知单位负反馈控制系统的开环传递函数为( 2.5)()(0.5)(0.7)(3)k s G s s s s s +=+++，当取k =1，10，100用MA TLAB 编写程序来判断闭环系统的稳定性。
只要将（1）代码中的k 值变为1，10，100，即可得到系统的闭环极点，从而判断系统的稳定性，并讨论系统增益k 变化对系统稳定性的影响。
2、稳态误差分析（1）已知如图所示的控制系统。
其中2(5)()(10)s G s s s +=+，试计算当输入为单位阶跃信号、单位斜坡信号和单位加速度信号时的稳态误差。
从 Simulink 图形库浏览器中拖曳Sum （求和模块）、Pole-Zero （零极点）模块、Scope （示波器）模块到仿真操作画面，连接成仿真框图如右上图所示：（2）若将系统变为I 型系统，5()(10)G s s s =+，在阶跃输入、斜坡输入和加速度信号输入作用下，通过仿真来分析系统的稳态误差。
典型系统动态性能和稳定性分析
典型系统动态性能和稳定性分析系统动态性能和稳定性是指在外部扰动下，系统的响应速度和稳态特性。
这是评估系统质量和优化系统设计的重要指标。
在典型系统设计中，系统通常被建模为一个传递函数，可以用来描述系统的输出响应，其输入是系统输入和一些可能存在的扰动。
传递函数常常是一个复杂的非线性方程，需要使用线性化技术进行分析。
系统动态性能和稳定性可以通过研究系统的极点和零点来评估。
极点是传递函数的根，它们对系统的稳定性和动态响应有很大的影响。
一个系统是稳定的，当且仅当其所有极点的实部都小于零。
如果系统有一个或多个极点实部为正，那么它是不稳定的，并且会发生震荡或失控的行为。
因此，一个良好的系统设计应确保其所有极点都在复平面的左半面。
另一方面，零点是传递函数的根，它们在系统的频率响应和零状态响应中起着重要作用。
零点是传递函数的一个参数，表示在某个频率下传递函数被抵消或消除。
零点分布的位置对于系统的稳定性和响应都有重要的影响。
如果系统有零点，它们会抵消或消除特定频率下的输入信号。
因此，一个良好的系统设计应该尽可能使其零点靠近频率对应的极点，以达到良好的过渡特性和稳态精度。
系统的动态性能和稳定性可以通过研究系统的传递函数和控制策略来优化。
传递函数中的极点和零点分布可以通过调整系统参数或控制器参数来影响。
此外，使用优化方法，如PID控制器优化或系统识别方法，也可以改善系统性能。
这些方法可以帮助设计人员分析和优化系统响应，并提高系统的稳定性和性能。
在实际应用中，为了确保系统响应的快速性和稳定性，设计人员还可以使用高级控制技术，如预测控制、自适应控制和模糊控制。
这些技术可以更精细地控制系统，并通过自适应和智能控制来改善系统性能。
总之，系统的动态性能和稳定性是系统质量的重要指标，设计人员可以通过研究系统的传递函数和控制策略，以及应用高级控制技术来优化系统性能，从而实现快速响应和精确控制。
软件系统的性能和稳定性测试及优化
软件系统的性能和稳定性测试及优化随着互联网的发展，人们对于软件性能和稳定性的需求越来越高。
而软件开发者们为了满足用户需求，需要进行各种测试和优化来改善软件的性能和稳定性。
在本文中，将介绍软件系统的性能和稳定性测试及优化的方法和流程。
1、性能测试性能测试是对软件系统的性能进行评估和检测的过程。
它主要包括以下三个方面：1）负载测试：负载测试是测试软件系统在一定负载下的响应速度、处理能力以及稳定性等特性。
2）压力测试：压力测试是测试软件系统在更高压力下的负载能力以及稳定性。
3）容量测试：容量测试是测试软件系统在极限容量下的性能表现以及稳定性。
1）测试数据应足够真实和贴近实际生产环境。
2）测试环境应尽可能与生产环境相似。
3）测试过程中需要记录和分析系统的各项指标数据。
2、稳定性测试稳定性测试是测试软件系统在特定条件下的可靠性和稳定性。
它主要包括以下两个方面：1）回归测试：回归测试是测试软件系统在新的版本中，与旧版本相比是否仍然具有相同的稳定性和可靠性。
2）异常处理测试：异常处理测试是测试软件系统在异常情况下的反应能力和稳定性。
1）测试环境应与生产环境尽可能相似。
2）测试需要模拟出各种异常情况，以检验软件系统的异常处理能力和稳定性。
3、优化针对性能测试和稳定性测试的结果，进行系统优化是很重要的。
根据测试数据和分析结果，可以进行以下几个方面的优化。
1）代码优化代码优化是指优化软件系统代码的性能和稳定性，具体包括：1）内存泄漏检测和优化2）循环结构和递归优化3）资源占用和共享优化等2）缓存优化缓存可以提高软件系统的性能和响应速度，具体包括：1）缓存策略的选择2）缓存数据的失效与更新3）缓存服务器的部署和配置3）数据库优化数据库性能优化是为了提高数据库的响应速度和稳定性，具体包括：1）索引的优化2）SQL语句的调优3）表结构设计的优化等4）集群优化集群优化可以提高软件系统的可扩展性和可用性，具体包括：1）负载均衡配置2）集群节点数的设计和优化3）节点间的通信和协议协商总结软件系统的性能和稳定性测试及优化是软件开发过程中至关重要的一环。
微观结构改变对材料力学性能和稳定性影响分析
微观结构改变对材料力学性能和稳定性影响分析材料力学性能和稳定性是研究材料科学领域中的重要问题。
微观结构是指材料内部的原子排布、晶粒尺寸和取向等微观特征。
在材料力学性能和稳定性分析中，对微观结构的改变进行评估和分析十分必要。
本文将从材料力学性能和稳定性的角度，探讨微观结构改变对其的影响，并总结分析方法和技术。
首先，微观结构的改变对材料力学性能有着直接的影响。
例如，晶粒尺寸的变化会对材料的强度和韧性产生显著影响。
较大的晶粒尺寸意味着晶体间的位错更容易滑移，从而材料更容易发生塑性变形；而较小的晶粒尺寸则使得材料的塑性变形受到限制，导致材料更加脆性。
因此，通过微观结构设计调控晶粒尺寸，可以实现对材料力学性能的调控。
此外，晶体的取向也对材料的力学性能产生重要影响。
晶体取向的改变会影响材料的单晶强度和断裂韧性。
例如，在单晶材料中，当晶体的取向接近滑移方向时，材料的塑性变形更加容易发生，因而强度更高；而当晶体的取向偏离滑移方向时，材料的断裂韧性更高。
因此，通过调控晶体的取向，可以实现对材料力学性能的调控，以满足不同的工程需求。
另外，微观结构的改变也会对材料的稳定性产生影响。
材料的稳定性是指材料在外界加载下保持结构和性能不发生不可逆变化的能力。
晶格缺陷是影响材料稳定性的重要因素。
在材料的加工过程中，可能产生缺陷如位错、孔洞和晶界等，这些缺陷会导致材料的强度降低和断裂韧性下降。
因此，通过调控材料的微观结构，减少晶格缺陷的形成和扩展，可以提高材料的稳定性。
为了准确评估微观结构对材料力学性能和稳定性的影响，需要采用一系列分析方法和技术。
传统的方法包括金相显微镜观察、显微硬度测试和电子显微镜观察等。
这些方法不仅可以对材料的微观结构进行表面观察，还能获取材料的力学性能和稳定性参数。
近年来，随着材料科学和纳米技术的发展，一些先进的技术被应用于微观结构与力学性能的研究。
例如，原子力显微镜可以直接探测材料表面的原子排布和缺陷，从而分析微观结构对材料力学性能的影响。

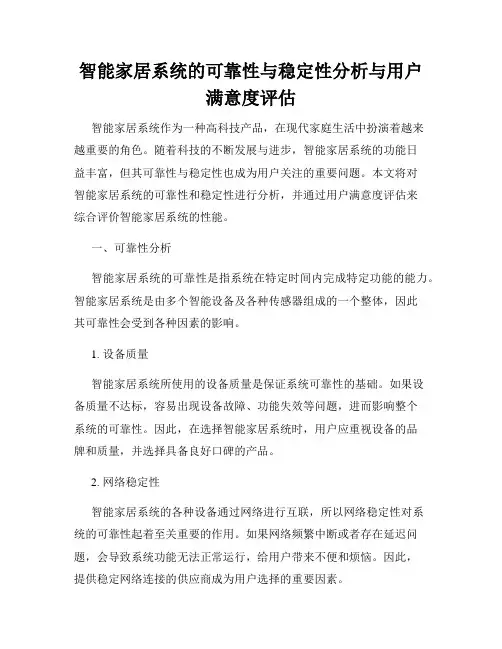

智能家居系统的可靠性与稳定性分析与用户满意度评估
智能家居系统的可靠性与稳定性分析与用户满意度评估智能家居系统作为一种高科技产品，在现代家庭生活中扮演着越来越重要的角色。
随着科技的不断发展与进步，智能家居系统的功能日益丰富，但其可靠性与稳定性也成为用户关注的重要问题。
本文将对智能家居系统的可靠性和稳定性进行分析，并通过用户满意度评估来综合评价智能家居系统的性能。
一、可靠性分析智能家居系统的可靠性是指系统在特定时间内完成特定功能的能力。
智能家居系统是由多个智能设备及各种传感器组成的一个整体，因此其可靠性会受到各种因素的影响。
1. 设备质量智能家居系统所使用的设备质量是保证系统可靠性的基础。
如果设备质量不达标，容易出现设备故障、功能失效等问题，进而影响整个系统的可靠性。
因此，在选择智能家居系统时，用户应重视设备的品牌和质量，并选择具备良好口碑的产品。
2. 网络稳定性智能家居系统的各种设备通过网络进行互联，所以网络稳定性对系统的可靠性起着至关重要的作用。
如果网络频繁中断或者存在延迟问题，会导致系统功能无法正常运行，给用户带来不便和烦恼。
因此，提供稳定网络连接的供应商成为用户选择的重要因素。
3. 系统更新与维护智能家居系统的相关软件会不断进行更新与维护，以解决系统漏洞、修复bug等问题，提高系统的可靠性。
因此，厂商提供及时的软件更新服务以及完善的售后支持，对提升系统可靠性起到关键作用。
二、稳定性分析智能家居系统的稳定性可以理解为系统长期运行时不出现异常情况的能力。
稳定性是系统可靠性的前提，只有系统稳定运行，才能保证可靠性。
1. 软件设计智能家居系统的稳定性与软件的设计密切相关。
软件应具备良好的用户界面设计，减少用户误操作；同时，软件代码应经过充分测试，确保系统不易出现崩溃、死机等问题。
2. 接口兼容性智能家居系统通常具备多个设备和外部接口，因此接口的兼容性对系统的稳定性至关重要。
若接口不兼容，可能导致设备无法正常连接、数据不能准确传输，进而影响系统的稳定性。
软件测试报告稳定性与可靠性测试结果分析
软件测试报告稳定性与可靠性测试结果分析软件测试报告稳定性与可靠性测试结果分析一、测试背景与目的在软件开发过程中，稳定性与可靠性是非常重要的因素。
稳定性测试是为了评估软件在长时间运行中是否发生崩溃或错误的能力，而可靠性测试则是为了评估软件在各种条件下是否能正确运行的能力。
本次测试旨在分析软件的稳定性与可靠性，为开发团队提供改进软件质量的建议。
二、测试方法与环境在进行稳定性与可靠性测试时，首先需要明确测试方法与测试环境。
1. 测试方法：- 随机测试：通过随机生成各种输入情况，测试软件在这些情况下的稳定性和可靠性。
- 极限测试：通过将软件推向极限情况，例如输入超过允许范围的数据，测试软件在这些情况下的稳定性和可靠性。
- 压力测试：通过模拟大量并发用户或数据请求，测试软件在高负载情况下的稳定性和可靠性。
2. 测试环境：- 软件版本：XXXXX（填写软件版本号）- 操作系统：XXXXX（填写操作系统及版本）- 测试工具：XXXXX（填写测试工具及版本）三、测试结果分析本次测试共针对软件的稳定性与可靠性进行了多个测试用例的执行，并记录了测试结果。
以下是对测试结果的分析和总结：1. 测试用例一：随机测试- 测试目的：评估软件在各种随机输入情况下的稳定性和可靠性。
- 测试结果：在100次随机测试中，软件共出现了5次未响应的情况，平均每20次测试出现一次问题。
- 分析与建议：随机测试中发现了软件在处理某些特定输入时的问题，建议开发团队针对这些情况进行优化和修复。
2. 测试用例二：极限测试- 测试目的：评估软件在极限输入情况下的稳定性和可靠性。
- 测试结果：通过将输入数据设置为超过允许范围的值进行测试，软件未出现崩溃或错误的情况。
- 分析与建议：软件在处理极限输入时表现良好，没有出现异常情况。
3. 测试用例三：压力测试- 测试目的：评估软件在高负载情况下的稳定性和可靠性。
- 测试结果：在100个并发用户同时进行操作的情况下，软件未出现崩溃或错误的情况，响应时间平均为1秒。
产品稳定性考察方案
产品稳定性考察方案一、背景介绍在如今竞争激烈的市场环境下，产品的稳定性是企业能否在市场中长期立足的关键要素之一。
稳定性考察方案的制定和实施，能够帮助企业发现产品在生产、运输、储存和使用等环节中可能存在的风险和问题，并采取相应的控制和改进措施，从而确保产品的质量和性能的稳定。
二、考察目标与内容1. 目标本次产品稳定性考察的主要目标是评估产品在不同环境条件下的稳定性和可靠性，发现问题所在，并制定相应的解决方案。
2. 内容（1）产品性能稳定性考察：通过统计和分析产品在长时间运行中的故障率以及维修和保养费用等指标，评估产品的性能稳定性。
（2）环境适应性考察：研究产品在不同温度、湿度、压力等环境条件下的工作状态，评估其适应性和稳定性。
（3）运输稳定性考察：考察产品在长途运输过程中的稳定性，包括振动、冲击等条件下产品的表现。
（4）储存稳定性考察：对产品在存放期间的稳定性进行评估，包括对产品外观、性能、包装等方面进行检测。
（5）使用稳定性考察：考察产品在正常使用情况下的稳定性，包括使用寿命、易损件更换频率等要素的评估。
三、考察方法1. 实地调研本方案将组织专业团队前往生产基地、运输环节、储存场所和用户现场进行实地调研，并通过观察、测量和记录的方式，获取到真实、全面的数据。
2. 试验验证通过在不同环境条件下设置试验样本，进行周期性的试验验证，以评估产品在不同环境下的稳定性和可靠性。
3. 数据分析根据实地调研和试验验证所得的数据，结合统计学方法和专业的数据分析软件，对产品的稳定性进行综合评估和分析。
四、考察报告根据所得的数据和分析结果，撰写详细的考察报告，包括对产品的稳定性存在的问题的分析和评估，以及相应的解决方案和改进措施的提出。
考察报告将直接提供给企业的生产、品质和技术部门，为他们的决策提供依据。
五、实施计划1. 拟定稳定性考察方案：组织专业团队细化考察内容、制定考察方法和确定实施计划。
2. 实施稳定性考察：根据制定的方案和计划，组织实施各项考察任务，确保数据的真实性和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
性能稳定性分析1功角的具体含义。
电源电势的相角差，发电机q轴电势与无穷大系统电源电势之间的相角差。
电磁功率的大小与δ密切相关，故称δ为“功角”或“功率角”。
电磁功率与功角的关系式被称为“功角特性”或“功率特性”。
功角δ除了表征系统的电磁关系之外，还表明了各发电机转子之间的相对空间位置。
2功角稳定及其分类。
电力系统稳态运行时，系统中所有同步发电机均同步运行，即功角δ是稳定值。
系统在受到干扰后，如果发电机转子经过一段时间的运动变化后仍能恢复同步运行，即功角δ能达到一个稳定值，则系统就是功角稳定的，否则就是功角不稳定。
根据功角失稳的原因和发展过程，功角稳定可分为如下三类：静态稳定（小干扰）暂态稳定（大干扰）动态稳定（长过程）3电力系统静态稳定及其特点。
定义：指电力系统在某一正常运行状态下受到小干扰后，不发生自发振荡或非周期性失步，自动恢复到原始运行状态的能力。
如果能，则认为系统在该正常运行状态下是静态稳定的。
不能，则系统是静态失稳的。
特点：静态稳定研究的是电力系统在某一运行状态下受到微小干扰时的稳定性问题。
系统是否能够维持静态稳定主要与系统在扰动发生前的原始运行状态有关，而与小干扰的大小、类型和地点无关。
4电力系统暂态稳定及其特点。
定义：指电力系统在某一正常运行状态下受到大干扰后，各同步发电机保持同步运行并过渡到新的或恢复到原来的稳态运行状态的能力。
通常指第一或第二振荡周期不失步。
如果能，则认为系统在该正常运行状态下该扰动下是暂态稳定的。
不能，则系统是暂态失稳的。
特点：研究的是电力系统在某一运行状态下受到较大干扰时的稳定性问题。
系统的暂态稳定性不仅与系统在扰动前的运行状态有关，而且与扰动的类型、地点及持续时间均有关。
作业25发电机组惯性时间常数的物理意义及其与系统惯性时间常数的关系。
表示在发电机组转子上加额定转矩后，转子从停顿状态转到额定转速时所经过的时间。
TJ=TJG*SGN/SB6例题6-1 (P152) （补充知识：当发电机出口断路器断开后，转子做匀加速旋转。
汽轮发电机极对数p=1。
额定频率为50Hz。
要求列写每个公式的来源和意义。
）题目:已知一汽轮发电机的惯性时间常数Tj=10S,若运行在输出额定功率状态，在t=0时其出口处突然断开。
试计算（不计调速器作用）（1）经过多少时间其相对电角度（功角）δ=δ0+PAI.(δ0为断开钱的值）（2）在该时刻转子的转速。
解:（1）Tj=10S,三角M*=1,角加速度d2δ/dt2=三角M*W0/Tj=W0/10=31.4RAD/S2 δ=δ0+0.5dd2δ/dt2 所以PI=0.5*2PI*f/10t方 t=更号10/50=0.447（2）t=0.447时，OMG=OMG0+dOMG/dt*t=OMG0+d2δ/dt2*0.447=OMG0+OMG0/10*0.447=1.045OMG0=1 .045*2PIf=328.3rad/s N=1.045*3000=3135R/MIN7.习题6.2.1已知一水轮发电机额定功率为300MW，额定功率因数为0.875，飞轮转矩GD2为70000t*M2转速为125R/MIN（1）计算TJ（2）若全系统基准功率SB=200MVA，TJ应该如何归算解：TJG=2.74GD2*n方/1000SGN(SGN单位Kva）=2.74*70000*125方/1000*（300/0.875）*1000=8.74STJ=TJG*SGN/SB=8.74*（300/0.875）/2008P156例题6-29习题6-202（凸机不要求）10多机系统中发电机电磁功率的特点答:图公式,任一台发电机的功角特性，是它与其余所以发电机电势相角差的函数。
在系统含有三台以上发电机的情况下，不能用曲线作出发电机的功角特性。
任一台发电机输出的电磁功率，都与所有发电机的电势及电势间的相角差有关，因此任一台发电机运行状态的变化，都要影响到其余发电机的运行状态。
11发电机稳态运行时，强制空载电势与空载电势的关系？答:相等,Eqe=Eqe'+Td0'dEq'/dt12自动调节励磁系统直接控制发电机励磁电压还是励磁机励磁电压？答:励磁机励磁电压13晶闸管调节励磁器的工作原理？答:当发电机端电压(和定子电流)变化时,量测单元测得的电压信号与给定的电压相比较，得到的电压偏差信号经放大后，作用于移相触发单元，产生不同的相位触发脉冲，进而改变晶闸管导通角，使励磁机励磁绕组电压电流变化以达到调节发电机励磁绕组电压乃至发电机电压的目的。
14强行励磁动作与退出的原因是什么？当发电机电压由于系统发生短路而大幅度下降时，采用强行励磁，即短接强励电阻RC或者全部开通晶闸管导通角，此时uff立即跃变至最大值uffm。
短路切除后发电机端电压上升到一定值，或者强行励磁运行达到时间限制后，为了系统安全，则强行励磁将退出工作，即相应恢复RC或者晶闸管导通角的控制，此时uff 将变为正常运行时的uff015无16发电机和异步电动机的电磁转矩和机械转矩的作用有何不同？发电机机械转矩助动电磁转矩制动。
电动机相反17异步电动机转子侧的电阻与转差的关系？R=rs/s反比18异步电动机的电磁转矩与电压的关系？MEmax=U方/2（XS6+Xr6）正比U方19异步电动机的电磁转矩-转差特性的具体特点是什么？如图S升高ME升高 IF S小于Scr .S升高ME降低 IF S大于Scr.ME=MEmax IFS=Scr20综合负荷的静态电压特性一般如何表示？忽略频率变化，综合负荷的静态电压特性为：PD=apU2次方+bpU+Cp ap+bp+cp=1QD=aqU2次方+bqU+Cq aq+bq+cq=121整步功率系数的定义及其与简单系统静态稳定的关系？整步功率系数=dPE/dδ大于零系统稳定. 整步功率系数大小可以说明系统静态稳定的程度。
整步功率系数值越小，静态稳定的程度越低。
整步功率系数等于0，则是稳定与不稳定的分界点，即静态稳定极限点。
在简单系统中静态稳定极限点所对应的功角就是功角特性的最大功率所对应的功角。
22静态稳定储备系数KP的概念，在电力系统实际运行中对KP的具体要求。
Kp=(PM-P0)/P0*100/100PM稳定极限点对应的功率PO某一运行情况下的输送功KP大于等于15-20%正常运行方式的静态稳定储备要求KP大于等于10%事故后运行方式的静态稳定储备要求23简单系统和电动机的静态稳定判据是什么？整步功率系数=dPE/dδ大于零系统稳定23小干扰法的基本原理是什么对于一个非线性动力系统，1首先列写描述系统运动的非线性状态方程组；2然后利用泰勒级数对非线性状态方程组进行线性处理3再根据线性状态方程组系数矩阵的特征值判断系统的稳定性。
24例题7-12525习题7-2-126不计阻尼作用，列写简单系统线性化转子运动方程的特征根，根据整步功率系数与特征根的关系，说明其对系统静态稳定的影响。
当(dPE/Dδ)小于0特征值分别为一个正实根和负实根，△ δ非周期性发散，发电机失去同步，系统不稳定当(dPE/Dδ)大于0特征值为一对虚根，△ δ等幅振荡。
实际中，若系统存在正阻尼，△ δ作衰减振荡，发电机最终恢复同步，系统稳定。
27考虑阻尼作用，列写简单系统线性化转子运动方程的特征根，并根据整步功率系数和阻尼功率系数与特征根的关系，说明其对系统静态稳定的影响。
人12=-D+-根号(D方-4W0TJ(SEq)δ0)/2TJ (SEq)δ0整步功率系数=(dPE/dδ)δ0(SEq)δ0小与0无论D是正是负，人总有一正实根，系统非周期性失去稳定。
只是在正阻尼时失稳过程会慢一些(SEq)δ0大于0则由D的正负决定系统的稳定性1D大于0(一般不大，10左右)，正阻尼，人是一对具有负实部的共轭复根，小扰动后，△δ作衰减振荡，系统稳定。
2D小于0，负阻尼，人为一对正实部的共轭根，小扰动后，△ δ自发振荡，系统失去稳定。
28分别考虑正阻尼和负阻尼作用，绘制小干扰下简单系统运行点的运动轨迹，并根据运动轨迹的变化说明阻尼功率对系统静态稳定的影响。
答:△P=PT-(PE+D△W) PD=D△W正阻尼D大于0图5D大于0时，衰减振荡的特征是运行点在P-δ平面上顺时针移动，最后回到初始点。
D小于0时自发振荡的特征是运行点在P-δ平面上逆时针移动逐渐远离初始运行点，自发振荡时功角变化的幅度越来越大，最后必将导致电源之间失步，即系统稳定性受到破坏29自动励磁调节器对功角特性的影响加装电压偏差比例式励磁调节器后，稳定极限可由暂态电势恒定模型来确定。
系统的极限功率和极限功角都增大了。
自动调节励磁器可增大极限点功率、极限功角和静态稳定储备系数，即可增强系统静态稳定性30自动励磁调节器对简单系统静态稳定的影响.（1）比例式励磁调节器可以提高和改善系统静态稳定性。
其扩大了稳定运行范围，发电机可以运行在SEq小于0，即δ大于90 的一定范围内，也增大了稳定极限功率，提高了输送能力。
（2）具有比例式励磁调节器的发电机不能运行在 SEq 小于0 情况下。
（3）放大倍数的整定值是应用比例式励磁调节器要特别注意的问题。
31考虑自动励磁调节器后劳斯稳定判据的物理意义判据（1）表示：发电机的运行极限可用暂态电势恒定模型来表示。
若系统具有静态稳定性，则整步功率系数必须大于0，否则系统将非周期发散失去稳定。
判据（2）要求：当运行点使得K5小于0时，比例式励磁调节器的放大倍数不得大于其最大值。
否则，劳斯阵列第一列元素中倒数第二个元素为负，系统存在正实部共轭根，自发振荡，失去稳定。
判据（3）要求：当运行点使得SEq 小于0时，比例式励磁调节器的放大倍数不得小于其最小值。
否则，劳斯阵列第一列元素中最后一个元素为负，系统存在正实数根，非周期发散失去稳定。
32励磁调节器放大倍数对简单系统静态稳定的影响1如果Ke整定的适当，即满足Kemin小于Ke小于Kemax，则可近似用SE'q=0来确定稳定极限，发电机采用暂态电势恒定模型。
2如果Ke整定的较大，由于受到自发振荡条件的限制（即Ke小于Kemax），极限运行角将缩小，一般比SE'q=0 对应的功角小得多，差别的大小与Te有关。
当Ke整定的过大而使得Ke大于Kemax，系统存在具有正实部的共轭特征值，系统将自发振荡失去稳定。
3当运行点处SEq小于0时，如果Ke整定的过小使得0小于Ke小于Kemin，则系统存在正实数特征值，系统将非周期发散失去稳定。
32提高系统静态稳定性的一般原则系统的功率极限愈高则静态稳定性愈高。
以单机无穷大系统为例，则可以通过减小发电机与无穷大系统之间的电气距离（电抗）、提高发电机的电动势和电网运行电压来提高系统的功率极限。
