手工焊接培训资料•焊接基础知识•手工焊接技能•焊接安全与防护目录•手工焊接实例•手工焊接技巧提升•手工焊接经验分享CHAPTER焊接基础知识焊接定义焊接原理焊接的定义与原理熔焊压焊钎焊030201焊接的种类与特点焊接在工业中的应用01020304制造业建筑业电力行业铁路和船舶CHAPTER手工焊接技能焊条焊机辅助工具焊接工具与材料夹持将母材夹紧在焊钳上，确保待焊接部位对齐。
熔化结束焊接在完成焊接后，切断电弧，让熔池冷却凝固。
准备清洁待焊接的母材，检查是否有油污、锈蚀等影响焊接质量的因素。
引弧推动在熔池形成后，将焊条以适当的速度推动，形成焊缝。
010203040506焊接操作技巧外观检查尺寸检查无损检测力学性能测试焊接质量的评估与检验CHAPTER焊接安全与防护焊接操作前检查焊接作业场所应保持干燥、通风良好，并远离易燃、易爆物品。
焊接作业场所操作规程焊接操作的安全规范焊接手套使用焊接手套时，应选择符合要求的手套，并定期检查手套完好程度。
焊接面罩使用焊接面罩时，应选择合适型号的面罩，并确保面罩质量合格。
焊接工作服使用焊接工作服时，应选择符合要求的工作服，并定期检查工作服完好程度。
焊接防护用品的使用与维护火灾应急处理电击应急处理化学中毒应急处理焊接事故的应急处理CHAPTER手工焊接实例焊接技巧焊点质量检测焊接材料选择电子元器件的焊接1 2 3焊接前准备焊接操作焊接后处理03焊点质量检测01焊接材料选择02焊接技巧CHAPTER手工焊接技巧提升练习基本功熟练掌握手工焊接的基本技巧和操作步骤，包括焊前准备、焊接手法、焊接角度、送丝方法等。
均匀加热合理控制焊接时的加热速度和温度，采用均匀缓慢的加热方式，避免过热或局部过热。
熟练操作通过反复练习和实践，提高操作熟练程度和手感，掌握各种不同材料的焊接特性和规律。
提高焊接速度的方法减少焊接缺陷的技巧焊前清理控制焊接温度保持焊接角度非金属材料异种材料金属材料不同材料的焊接方法与技巧CHAPTER手工焊接经验分享保持稳定的手势和平衡01选择合适的焊接工具02掌握焊接技巧03准备焊接材料清洁焊接表面控制焊接参数使用防护设备注意通风安全操作焊接安全与防护的经验分享WATCHING。
焊工实操培训资料
焊工实操培训资料一、焊工实操培训的重要性焊工是工业生产中一项重要职业，掌握实操技能是成为一名合格焊工的关键。
焊工实操培训旨在提高焊工的操作技能,培养其独立完成焊接任务的能力。
本文将从实操培训的必要性、培训内容及培训方法等方面进行探讨。
二、焊工实操培训的必要性1.提高操作技能焊工实操培训可以通过大量的实际操作，使焊工熟练掌握焊接设备的操作方法，有效提高其焊接技能水平。
2.增强安全意识焊接作业涉及高温、电流等危险因素，焊工实操培训能够教育焊工掌握安全操作技巧，提高安全意识，减少事故发生的可能性。
3.适应工艺技术更新随着焊接技术的不断发展，新的工艺及设备不断涌现。
焊工实操培训能够帮助焊工及时更新自己的技术水平，适应新工艺的要求。
三、焊工实操培训的内容1.焊接设备的操作焊工实操培训的首要内容是焊接设备的操作方法，包括焊接机的操作、电流调节、电极更换等。
操作的细节将对操作者的技术水平和焊接质量产生重要影响。
2.焊接缺陷的识别与处理焊接质量的好坏直接影响焊接工件的使用寿命和安全性。
焊工实操培训需包括焊接缺陷的识别和处理方法，以提高焊工在焊接过程中的质量控制能力。
3.安全操作与应急处理焊接作业中，焊工需要正确佩戴防护用品，防范事故的发生。
因此，焊工实操培训应着重培养焊工的安全操作意识和应急处理能力，提高其在紧急情况下的反应和处理能力。
四、焊工实操培训的方法1.实践教学焊工实操培训应以实践为基础，通过模拟实际工作环境，让学员亲自操作焊接设备，从而提高其实际操作技能。
2.案例分析通过分析真实的焊接案例，教给焊工处理焊接缺陷的方法和技巧，培养其解决问题的能力。
3.模拟演练经典焊接工况的模拟演练，能够帮助焊工熟悉复杂环境下的焊接操作，提高其适应能力。
五、总结焊工实操培训对于提高焊工技能、增强安全意识和适应新工艺技术的要求至关重要。
培训内容应包括焊接设备操作、焊接缺陷识别与处理、安全操作与应急处理等。
培训方法则应注重实践教学、案例分析和模拟演练等。
手工焊接培训

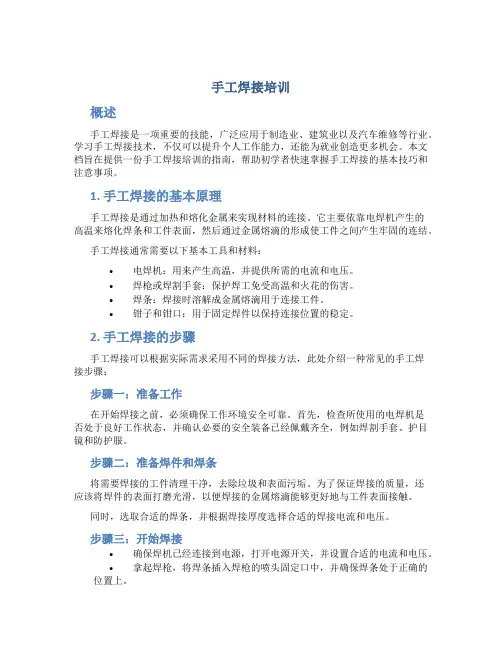

手工焊接培训概述手工焊接是一项重要的技能，广泛应用于制造业、建筑业以及汽车维修等行业。
