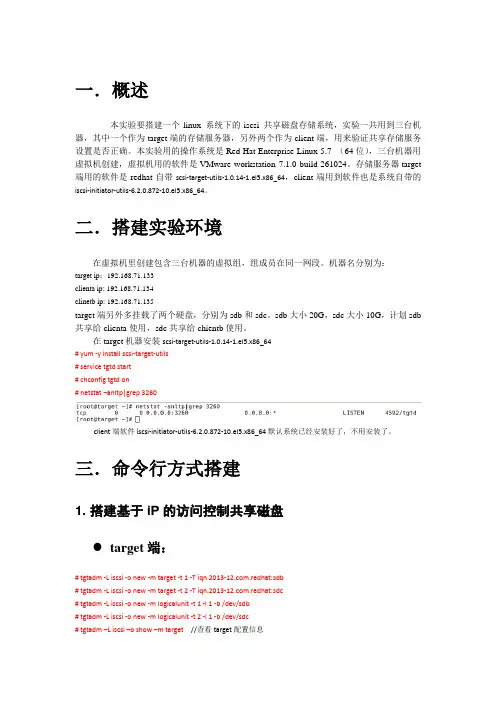

iscsi共享存储(scsi-target-utils包)
一．概述本实验要搭建一个linux 系统下的iscsi 共享磁盘存储系统，实验一共用到三台机器，其中一个作为target端的存储服务器，另外两个作为client端，用来验证共享存储服务设置是否正确。
本实验用的操作系统是Red Hat Enterprise Linux 5.7 （64位），三台机器用虚拟机创建，虚拟机用的软件是VMware workstation 7.1.0 build-261024。
存储服务器target 端用的软件是redhat自带scsi-target-utils-1.0.14-1.el5.x86_64，client端用到软件也是系统自带的iscsi-initiator-utils-6.2.0.872-10.el5.x86_64。
二．搭建实验环境在虚拟机里创建包含三台机器的虚拟组，组成员在同一网段。
机器名分别为：target ip：192.168.71.133clienta ip: 192.168.71.134clinetb ip: 192.168.71.135target端另外多挂载了两个硬盘，分别为sdb和sdc。
sdb大小20G，sdc大小10G，计划sdb 共享给clienta使用，sdc共享给chientb使用。
在target机器安装scsi-target-utils-1.0.14-1.el5.x86_64# yum -y install scsi-target-utils# service tgtd start# chconfig tgtd on# netstat –anltp|grep 3260client端软件iscsi-initiator-utils-6.2.0.872-10.el5.x86_64默认系统已经安装好了，不用安装了。
三．命令行方式搭建1. 搭建基于iP的访问控制共享磁盘target端：# tgtadm -L iscsi -o new -m target -t 1 -T .redhat:sdb# tgtadm -L iscsi -o new -m target -t 2 -T .redhat:sdc# tgtadm -L iscsi -o new -m logicalunit -t 1 -l 1 -b /dev/sdb# tgtadm -L iscsi -o new -m logicalunit -t 2 -l 1 -b /dev/sdc# tgtadm –L iscsi –o show –m target //查看target配置信息绑定ip# tgtadm -L iscsi -o bind -m target -t 1 -I 192.168.71.134# tgtadm -L iscsi -o bind -m target -t 2 -I 192.168.71.135# tgtadm –L iscsi –o show –m target //查看target ip 绑定信息。
iscsiinitiator配置
iscsiinitiator配置1. Linux下iscsi initiator 安装：在OracleLinux-R6-U4-Server-x8664-dvd.iso中，找到匹配该系统的iscsi initiator版本iscsi-initiator-utils-6.2.0.873-2.0.1.el6.x8664.rpm；通过rpm -ivh 安装2. 启动iscsi服务 cd /etc/init.d ./iscsi start chkconfig iscsi on3. Linux下iscsi initiator 配置：配置默认在/var/lib/iscsi1. ⾸先，存储上需要设置好target 执⾏这些命令需要root权限才有结果执⾏两次命令，查看fdisk -l，发现LUN可以被挂载两次,多次使⽤命令会多次挂载2. 发现磁盘的命令：iscsiadm -m discovery -t st -p 10.182.69.161(存储的ip)[root@sherry ~]# iscsiadm -m discovery -t st -p 10.182.69.16110.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed发现后执⾏ iscsiadm -m node可以看到发现的节点[root@sherry ~]# iscsiadm -m node10.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed执⾏登录命令 iscsiadm -m node --login[root@sherry ~]# iscsiadm -m node --loginLogging in to [iface: default, target: .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed, portal: 10.182.69.161,3260] (multiple)Login to [iface: default, target: .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bed, portal: 10.182.69.161,3260] successful.可以看到session建⽴ iscsiadm -m session[root@sherry ~]# iscsiadm -m sessiontcp: [1] 10.182.69.161:3260,2 .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090be打印当前session情况 iscsiadm -m session -P 3[root@sherry ~]# iscsiadm -m session -P 3iSCSI Transport Class version 2.0-870version 6.2.0-873.2.el6Target: .sun:02:f057e3e0-2c3e-67ed-95c9-810a76090bedCurrent Portal: 10.182.69.161:3260,2Persistent Portal: 10.182.69.161:3260,2**********Interface:**********Iface Name: defaultIface Transport: tcpIface Initiatorname: .oracle:c61728d6c927Iface IPaddress: 10.182.71.184Iface HWaddress: <empty>Iface Netdev: <empty>SID: 1iSCSI Connection State: LOGGED INiSCSI Session State: LOGGED_INInternal iscsid Session State: NO CHANGE*********Timeouts:*********Recovery Timeout: 120Target Reset Timeout: 30LUN Reset Timeout: 30Abort Timeout: 15*****CHAP:*****username: <empty>password: ********username_in: <empty>password_in: ********************************Negotiated iSCSI params:************************HeaderDigest: NoneDataDigest: NoneMaxRecvDataSegmentLength: 262144MaxXmitDataSegmentLength: 32768FirstBurstLength: 65536MaxBurstLength: 1048576ImmediateData: YesInitialR2T: YesMaxOutstandingR2T: 1************************Attached SCSI devices:************************Host Number: 3 State: runningscsi3 Channel 00 Id 0 Lun: 0Attached scsi disk sdb State: runningscsi3 Channel 00 Id 0 Lun: 1Attached scsi disk sdc State: running 通过fdisk -l也可以看到系统已识别新的磁盘。

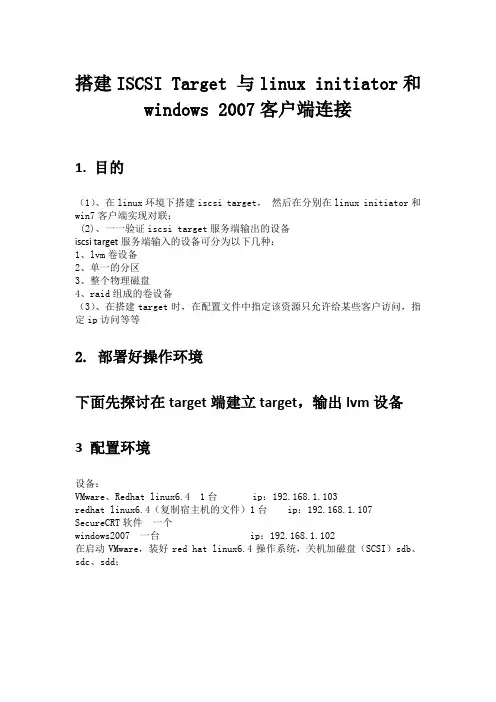

搭建ISCSI Target 与linux initiator和windows 2007客户端连接
搭建ISCSI Target 与linux initiator和windows 2007客户端连接1. 目的（1）、在linux环境下搭建iscsi target，然后在分别在linux initiator和win7客户端实现对联；(2)、一一验证iscsi target服务端输出的设备iscsi target服务端输入的设备可分为以下几种：1、lvm卷设备2、单一的分区3、整个物理磁盘4、raid组成的卷设备（3）、在搭建target时，在配置文件中指定该资源只允许给某些客户访问，指定ip访问等等2. 部署好操作环境下面先探讨在target端建立target，输出lvm设备3 配置环境设备：VMware、Redhat linux6.4 1台 ip：192.168.1.103redhat linux6.4（复制宿主机的文件）1台 ip：192.168.1.107 SecureCRT软件一个windows2007 一台 ip：192.168.1.102在启动VMware，装好red hat linux6.4操作系统，关机加磁盘（SCSI）sdb、sdc、sdd；redhat 6.4iscsi server targetip:192.168.1.103redhat6.4 switch windows 2007 iscsi initiator iscsi initiator ip:192.168.1.107 ip:192.168.1.1024. 搭建iscsi target4.1 加盘添加一块硬盘sdb作为iscsi target的存储，查看新加的磁盘是否已经加入去了，命令fdisk –l可查看4.2 分配lvm创建逻辑卷lvm，分别是为linux iscsi initiator和windows 2007创建lvlinux和lvwindows，容量大小为2G（sdb 5G）5.2 创建物理卷（pv）5.2.1 查看pv命令“pvdisplay”可查看pv是否已经创建好5.3. 创建卷组（vg）创建好pv，接着在pv 的基础之上建一个卷组vg（lishengquan）5.3.1 查看vg命令“vgdisplay”可以查看5.4 创建逻辑卷（lvm）创建好卷组vg（5G），再在vg的里面划分出两个逻辑卷（各2G），分别是：lvlinux 和lvwindows创建lvlinux创建lvwindows5.4.1 查看lvm命令“lvdisplay”查看逻辑卷6 安装iscsi target创建好lvm，就接着安装iscsi target查看linux6.4是否已经安装好target，可用命令：rpm -ql rpmname安装target的时候先要看下redhat6.4是否自带了包rpm，先前安装的redhat5.4就没有target rpm，要自行下载安装，找target包比较麻烦，找到了又不不适合，上网查了说6.4的自带了，就安装6.4的用了。
AIX iscsi 设置方法
AIX 5.3/6.1操作系统Initiator软件安装和配置指导书1 安装环境：1.1 应用系统信息操作系统版本：IBM AIX 5.3（补丁级别：5300-02）内核版本：Initiator版本：AIX iSCSI SW (Ethernet SAN) Initiator for AIX 5.3.0.20操作系统版本：IBM AIX 6.1（补丁级别：6100-00-01-0748）内核版本：Initiator版本：AIX iSCSI SW (Ethernet SAN) Initiator for AIX 6.1.0.02 Initiator安装过程2.1 软件安装AIX 5.3/6.1 默认安装iscsi initiator软件。
如下命令确认系统是否安装相应软件包：AIX 5.3AIX 6.1也可执行下列命令查看，显示Available即为已安装iscsi软件。
说明：●如果系统没有安装iSCSI HBA卡，则软件iSCSI initiator对应为iscsi0，否则则往后递推：如果安装2块iSCSI HBA卡，则HBA对应为iscsi0和iscsi1，软件iSCSI initiator对应为iscsi2。
3 软件配置过程3.1 配置initiator名称(1) step1（进入配置界面）(2) step2（选择适配器）执行smit iscsi之后，会进入如下界面，选择“iSCSI Protocol Device”(3) step3（选择适配器）确定后会进入如下界面，选择“Change / Show Characteristics of an iSCSI Protocol Device”(4) step4（选择适配器）确定之后会进入如下界面，如果没有安装HBA卡的话iscsi software intiator应该对应为iscsi0。
本系统安装了2块iSCSI HBA卡（对应为iscsi0和iscsi1），所以iscsisoftware intiator对应变为iscsi2。
win server iscsi 标识程序发起的方法 -回复
win server iscsi 标识程序发起的方法-回复[Win Server iSCSI 标识程序发起的方法] 是关于在Windows Server 环境下使用iSCSI 协议的程序发起标识的方法。
iSCSI 是一种用于传输SCSI 协议的封装在TCP/IP 网络上的协议，它允许主机通过网络连接到存储设备。
通过使用iSCSI，可以实现服务器与存储设备之间的快速、高效和安全的数据传输。
在Windows Server 环境下，可以使用一些方法来发起iSCSI 标识程序。
本文将一步一步回答下列问题，详细讲解这些方法：1. 什么是iSCSI 标识程序？2. Windows Server 中的iSCSI 服务是如何配置的？3. 如何在Windows Server 中使用iSCSI 标识程序发起连接？4. 如何在Windows Server 中配置iSCSI 的CHAP 认证？5. 如何使用PowerShell 在Windows Server 中配置和管理iSCSI 服务？1. 什么是iSCSI 标识程序？iSCSI 标识程序是通过iSCSI 协议在主机和存储设备之间建立连接的过程。
标识程序允许主机在网络上找到存储设备，并将其作为本地存储设备使用。
2. Windows Server 中的iSCSI 服务是如何配置的？首先，确保已安装并启动了iSCSI 服务。
- 打开"服务" 控制面板，找到"iSCSI 导向程序" 服务并确保其状态为运行。
- 在"服务" 控制面板中，找到"iSCSI 发起程序" 服务并确保其状态为运行。
- 配置iSCSI 发起程序启动方式：右键单击"iSCSI 发起程序" 服务，选择"属性"，在"启动类型" 中选择"自动"。
- 配置iSCSI 发起程序的登录类型：在"服务" 控制面板中，双击"iSCSI 发起程序" 服务，在"General" 标签页中，选择"自动(延迟启动)"，然后点击"OK"。
安装和配置 Microsoft iSCSI 发起程序
安装和配置 Microsoft iSCSI 发起程序2010-12-31 10:51 TechNet 微软TechNet中文站我要评论(0)字号：T | TMicrosoft iSCSI 发起程序本地安装在 Windows Server 2008 R2、Windows 7、Windows Server 2008 和 Windows Vista 上。
在这些操作系统上，不需要任何安装步骤。
AD：2013云计算架构师峰会超低价抢票中Microsoft iSCSI 发起程序本地安装在 Windows Server 2008 R2、Windows 7、Windows Server 2008 和 Windows Vista 上。
在这些操作系统上，不需要任何安装步骤。
备注但仅在 Windows Server 操作系统中支持使用 Microsoft iSCSI 启动发起程序启动计算机。
有关如何在 Windows Server 2003 或 Windows XP 上安装 Microsoft iSCSI 发起程序的信息，请参阅Microsoft 网站上的Microsoft iSCSI Initiator 版本2.08(/fwlink/?LinkID=44352)（可能为英文网页）。
安全性Microsoft iSCSI 发起程序支持使用和配置质询握手身份验证协议 (CHAP) 和Internet 协议安全性 (IPsec)。
所有支持的 iSCSI HBA 也都支持 CHAP，而某些可能不支持 IPsec。
CHAPCHAP 是一个用于对连接对等方进行身份验证的协议。
它基于共享密码或机密的对等方。
Microsoft iSCSI 发起程序支持单向和相互 CHAP。
Microsoft iSCSI 发起程序假定的使用模型是每个目标可以拥有其自己的唯一 CHAP 机密用于单向 CHAP，而发起程序拥有一个机密用于对所有目标的相互 CHAP。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ISCSI映射和CHAP验证
一、TARGET端
1、安装iscsitarget安装包
创建好需要映射的分区，lvdisplay查看逻辑分区，记录分区路径。
2、配置iscsi，并映射分区
编辑etc/iet/ietd.conf文件，
[root@unaryhost iet]# vi /etc/iet/ietd.conf
添加配置内容，
其中unaryhost.uarydomain是计算机名，isctest是自定义标识符
配置完成，启动服务[root@unaryhost iet]# /etc/init.d/iscsi-target start
在win2008可以看到连接的iscsi盘
3、CHAP验证配置
CHAP验证有两种，一种是针对discovery的，即如果不符合验证的用户名和密码，则initiator端便无法通过"-m discovery"发现指定主机上的任何一个target。
另一种是针对node login的，即果不符合验证的用户名和密码，则initiator 端编无法通过--login登录指定主机上的某一个target。
（1）配置discovery验证
格式IncomingUser [name] [password]
Discovery验证为全局参数，所以必须放在第一个Target之前
此处的name是initiator的名字，也可以自定义字符串。
编辑/etc/iet/iet.conf,添加验证参数
（2）配置login验证
格式IncomingUser [name] [password]
由于是正对login的验证，所以参数放在需要验证的Target后面
配置完成，重新启动iscsi服务生效。
[root@unaryhost iet]# /etc/init.d/iscsi-target restart
二、initiator端
linux
1、安装iscsi-initiator-utils-.rpm包
安装完毕，启动进程/etc/init.d/iscsid
2、发现target
格式：iscsiadm -m discovery -t sendtargets -p <iSCSI target ip>:<port> 默认端口3260
执行命令显示失败，报错内容是discovery失败，应为我们之前在target端配置了discovery验证。
那么现在需要在initiator端配置同样的验证
方法如下：
（1）编辑/etc/iscsid.conf
[root@unaryhost /]# vi /etc/iscsi/iscsid.conf
添加异下内容
discovery.sendtargets.auth.authmethod = CHAP #discovery时启用CHAP验证
ername = checkname #initiator的名字，和target端相同
discovery.sendtargets.auth.password = 1234567890ab #验证密码，要和target端相同
（2）编辑保存后重启iscsid，并在此发现target
验证成功，显示发现一个服务端的一个iscsi盘
3、连接target
（1）提前配置login验证与target端一致，编辑/etc/iscsid.conf
node.session.auth.authmethod = CHAP #login时启用CHAP验证
ername = checkname1
node.session.auth.password = 123456789
（2）chap配置正确，就可以连接target
格式：iscsiadm -m node -T <target-name> -p <ip-address>:<port> --login 其中target-name就是发现target时查询到的名称
4、其它管理命令
(1)查看iscsi发现记录:
iscsiadm -m node
删除iscsi存储
(2)登出iscsi存储
iscsiadm -m node -T LUN_NAME -p ISCSI_IP -u
(3)登出iscsi所有登录
iscsiadm -m node --logoutall=all
(4)删除iscsi发现记录:
iscsiadm -m node -o delete -T LUN_NAME -p ISCSI_IP
Windows
1.打开iscsi发起程序
2.点击高级选项，勾选启用chap登录，填写CHAP。
确认
3.选择目标选项，看到2个iscsi，其中第二个是需要登录验证的
选中第一个点击连接-确定，可以连接target
4.选中下一个target目标，点击连接-高级，勾选-启用CHAP登录，填写login的验证信息。
确定。
连接成功。
注：在ISCSI的CHAP密码长度要求在12-16个字符之间，空格也是合法密码字符。
