触摸屏驱动
usbhid 触摸屏驱动实现原理
USB HID（Human Interface Device）触摸屏驱动的实现原理涉及到USB HID协议和触摸屏设备的工作原理。
1. USB HID协议：USB HID是一种用于描述人机交互设备（如键盘、鼠标、触摸屏等）通讯协议的标准。
通过USB HID协议，计算机可以与支持HID的设备进行通讯，获取设备所提供的数据。
触摸屏作为一种HID设备，其驱动程序需要遵循USB HID协议与计算机进行通讯，接收和发送数据。
2. 触摸屏工作原理：触摸屏设备通过感应用户手指触摸位置并将其转换成电信号。
常见的触摸屏技术包括电阻式触摸屏、电容式触摸屏、表面声波触摸屏等。
不同类型的触摸屏有不同的工作原理，但它们都会将用户的触摸位置信息转换成数字信号，并通过USB接口传输给计算机。
基于以上原理，USB HID触摸屏驱动的实现需要完成以下步骤：- 设备识别：计算机通过USB接口识别触摸屏设备，并加载相应的驱动程序。
- 数据通讯：驱动程序遵循USB HID协议与触摸屏设备进行数据通讯，获取触摸位置、手势等信息，并将其传输给操作系统。
- 数据处理：驱动程序接收到来自触摸屏设备的原始数据后，需要进行适当的处理，将其转换成操作系统能够理解的格式，如将触摸位置信息转换成鼠标移动事件或触摸手势事件。
- 与操作系统交互：驱动程序与操作系统进行交互，将处理后的触摸屏数据传递给操作系统，使得操作系统能够正确地响应触摸操作。
总的来说，USB HID触摸屏驱动的实现依赖于对USB HID协议的理解和遵循，以及对触摸屏设备工作原理的理解和数据处理能力。
驱动程序需要负责与设备通讯、数据处理和操作系统交互等任务，以实现对触摸屏设备的控制和数据传输。

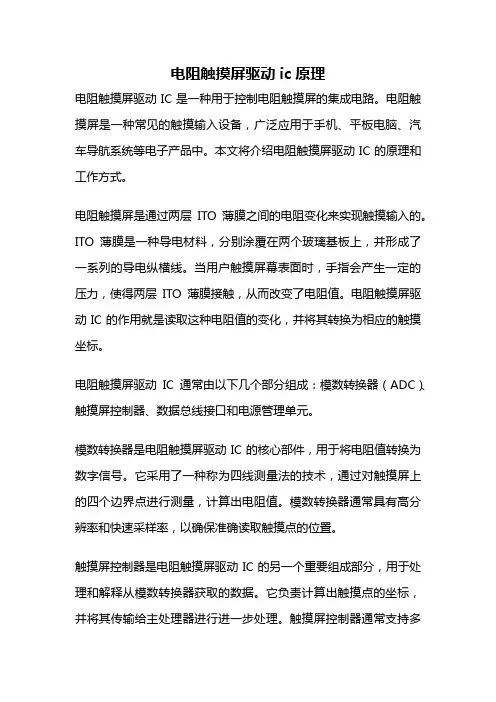

电阻触摸屏驱动ic原理
电阻触摸屏驱动ic原理电阻触摸屏驱动IC是一种用于控制电阻触摸屏的集成电路。
电阻触摸屏是一种常见的触摸输入设备，广泛应用于手机、平板电脑、汽车导航系统等电子产品中。
本文将介绍电阻触摸屏驱动IC的原理和工作方式。
电阻触摸屏是通过两层ITO薄膜之间的电阻变化来实现触摸输入的。
ITO薄膜是一种导电材料，分别涂覆在两个玻璃基板上，并形成了一系列的导电纵横线。
当用户触摸屏幕表面时，手指会产生一定的压力，使得两层ITO薄膜接触，从而改变了电阻值。
电阻触摸屏驱动IC的作用就是读取这种电阻值的变化，并将其转换为相应的触摸坐标。
电阻触摸屏驱动IC通常由以下几个部分组成：模数转换器（ADC）、触摸屏控制器、数据总线接口和电源管理单元。
模数转换器是电阻触摸屏驱动IC的核心部件，用于将电阻值转换为数字信号。
它采用了一种称为四线测量法的技术，通过对触摸屏上的四个边界点进行测量，计算出电阻值。
模数转换器通常具有高分辨率和快速采样率，以确保准确读取触摸点的位置。
触摸屏控制器是电阻触摸屏驱动IC的另一个重要组成部分，用于处理和解释从模数转换器获取的数据。
它负责计算出触摸点的坐标，并将其传输给主处理器进行进一步处理。
触摸屏控制器通常支持多点触摸和手势识别功能，以提供更好的用户体验。
数据总线接口是电阻触摸屏驱动IC与主处理器之间的通信接口。
它负责传输触摸数据和控制命令，以实现触摸输入的交互。
数据总线接口通常采用标准的串行通信协议，如I2C或SPI。
电源管理单元是电阻触摸屏驱动IC的另一个重要组成部分，用于管理电源供应和功耗控制。
它可以根据系统需求进行功耗优化，延长电池寿命，并提供稳定的电源供应。
总的来说，电阻触摸屏驱动IC通过读取电阻触摸屏的电阻值，并将其转换为触摸坐标，实现触摸输入的功能。
它是电阻触摸屏的关键组件，对于电子产品的用户体验和性能至关重要。
随着科技的不断进步，电阻触摸屏驱动IC也在不断发展，提供更高的分辨率、更快的响应速度和更多的功能，以满足不断增长的市场需求。
触摸屏驱动原理
触摸屏驱动原理
触摸屏驱动原理基于电容变化的测量原理。
触摸屏是由一层导电膜覆盖在玻璃或塑料表面上形成的，平常不产生电流。
当手指或其他物体触摸到屏幕上时，触摸屏会感应到电流的变化。
触摸屏驱动器通过相应的算法来检测这些电流变化，并将其转化为对触摸点位置的坐标数据。
常见的触摸屏驱动技术有四种：电容式、电阻式、表面声波和红外线。
1. 电容式触摸屏驱动原理：
电容式触摸屏采用两层导电板构成电容，在不触摸屏幕时，电容平衡。
当手指触摸到屏幕上时，由于人体电容的存在，导致电容发生变化。
触摸屏驱动器会检测到变化的电容值，并通过测量和计算来确定触摸点位置。
2. 电阻式触摸屏驱动原理：
电阻式触摸屏由两层导电薄膜构成，中间夹有绝缘层。
当触摸屏被触摸时，导电薄膜会接触到一起，形成电阻的变化。
触摸屏驱动器通过测量电阻的变化来确定触摸点位置。
3. 表面声波触摸屏驱动原理：
表面声波触摸屏利用超声波传感器将声波传输到触摸屏表面。
当有物体触摸到触摸屏时，声波会被打断并反射回传感器。
触摸屏驱动器通过测量声波传输和反射时间的差异来确定触摸点位置。
4. 红外线触摸屏驱动原理：
红外线触摸屏在触摸屏表面周围设置红外线发射器和接收器，形成网状的红外线检测区域。
当有物体触碰到触摸屏时，会阻挡红外线的传输。
触摸屏驱动器会通过检测到的红外线被阻挡的位置来确定触摸点位置。
不同类型的触摸屏驱动原理各有优缺点，适用于不同场景和需求。
但无论采用哪种触摸屏驱动技术，其基本原理都是通过检测电容、电阻、声波或红外线的变化来确定触摸点位置。

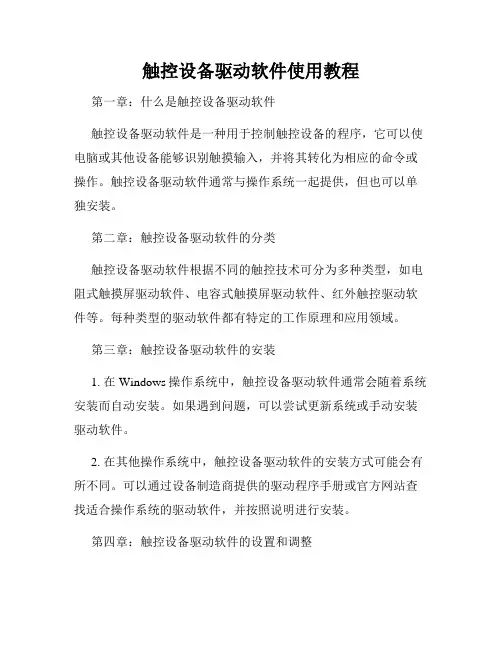

触控设备驱动软件使用教程
触控设备驱动软件使用教程第一章：什么是触控设备驱动软件触控设备驱动软件是一种用于控制触控设备的程序，它可以使电脑或其他设备能够识别触摸输入，并将其转化为相应的命令或操作。
触控设备驱动软件通常与操作系统一起提供，但也可以单独安装。
第二章：触控设备驱动软件的分类触控设备驱动软件根据不同的触控技术可分为多种类型，如电阻式触摸屏驱动软件、电容式触摸屏驱动软件、红外触控驱动软件等。
每种类型的驱动软件都有特定的工作原理和应用领域。
第三章：触控设备驱动软件的安装1. 在Windows操作系统中，触控设备驱动软件通常会随着系统安装而自动安装。
如果遇到问题，可以尝试更新系统或手动安装驱动软件。
2. 在其他操作系统中，触控设备驱动软件的安装方式可能会有所不同。
可以通过设备制造商提供的驱动程序手册或官方网站查找适合操作系统的驱动软件，并按照说明进行安装。
第四章：触控设备驱动软件的设置和调整1. 校准触控设备：在安装完成后，有些触控设备驱动软件可能需要进行校准操作，以确保触摸输入的准确性。
校准方法一般在驱动软件的设置界面中可以找到。
2. 调整触摸灵敏度：有些触控设备驱动软件允许用户调整触摸灵敏度，以适应个人习惯或使用环境。
可以通过设置界面中的选项进行调整。
第五章：触控设备驱动软件的高级功能1. 多点触控支持：一些高级触控设备驱动软件支持多点触控，可以实现同时识别多个触摸点并进行相应操作。
这在绘图、游戏等应用领域具有重要意义。
2. 手势识别：部分触控设备驱动软件支持手势识别，可以根据手指在屏幕上的动作来执行特定的操作，如滑动、缩放、旋转等。
手势识别的可用性和使用方法可以在驱动软件的文档或设置界面中找到。
第六章：触控设备驱动软件的故障排除1. 无法识别触摸输入：如果触控设备驱动软件无法识别触摸输入，首先可以尝试重新启动系统或设备，以解决临时性的问题。
如果问题仍然存在，可以尝试更新驱动软件或联系设备制造商进行进一步的故障排除。
如何解决电脑触摸屏不灵敏问题
如何解决电脑触摸屏不灵敏问题电脑触摸屏不灵敏是我们在使用电脑过程中常常会遇到的一个问题。
当触摸屏不灵敏时，我们的操作会变得困难，影响了我们的使用体验。
那么，如何解决这个问题呢？本文将会就此问题展开讨论，并提供一些解决方案。
首先，我们需要了解为什么触摸屏会出现不灵敏的问题。
触摸屏的不灵敏可能是由多种原因导致的，如触摸屏表面的污垢、软件故障、硬件损坏等。
下面将根据不同的原因提供相应的解决方案。
1. 清洁触摸屏表面当触摸屏表面有污垢时，触摸屏的灵敏度会受到影响。
因此，首先我们应该尝试清洁触摸屏表面。
我们可以使用专门的电子产品清洁剂或者微纤维布轻轻擦拭触摸屏。
在清洁过程中，需要关机并断开电源以确保安全。
2. 更新触摸屏驱动程序触摸屏驱动程序过时也可能导致不灵敏的问题。
我们可以通过以下步骤来更新触摸屏驱动程序：a. 打开设备管理器：可以通过右键点击“开始”按钮并选择“设备管理器”来打开设备管理器。
b. 找到并展开“人机界面设备”或“触摸板”选项。
c. 找到触摸屏设备，右键点击并选择“更新驱动程序”。
d. 根据系统提示完成驱动程序的更新。
3. 校准触摸屏有时，触摸屏的不灵敏可能是由于校准问题引起的。
我们可以尝试校准触摸屏来解决这个问题。
具体的步骤可能因不同的触摸屏而有所不同，但大多数电脑都提供了校准触摸屏的功能。
我们可以在“设置”菜单或者控制面板中找到这个选项，并按照系统提示完成校准过程。
4. 检查硬件问题如果清洁触摸屏、更新驱动程序和校准触摸屏都无法解决问题，那么可能是触摸屏硬件本身出现了损坏。
这时，我们需要联系专业的维修人员进行检修或更换触摸屏零件。
综上所述，当我们遇到电脑触摸屏不灵敏的问题时，可以通过清洁触摸屏，更新驱动程序，校准触摸屏和检查硬件问题等方法来解决。
每一种方法都有其适用的场景，我们应该根据具体情况选择合适的解决方案。
希望本文提供的建议能够帮助您解决电脑触摸屏不灵敏的问题，提高您的使用体验。
电脑上的触摸屏无法使用怎么办
电脑上的触摸屏无法使用怎么办现代电脑中的触摸屏技术使得操作更加便捷和直观，但有时候我们可能会遇到触摸屏无法正常工作的问题。
本文将为您介绍一些常见的触摸屏故障原因以及解决方法，帮助您解决电脑上触摸屏无法使用的困扰。
一、驱动程序问题触摸屏无法使用的一个常见原因是驱动程序的问题。
电脑需要正确的驱动程序来识别触摸屏并与其通信。
如果驱动程序缺失、过期或损坏，触摸屏将无法正常工作。
解决方法：1. 重启电脑。
有时候，电脑的驱动程序可能只是临时性的错误，通过重启电脑可以重新加载驱动程序并解决问题。
2. 更新驱动程序。
进入电脑的设备管理器，找到触摸屏对应的设备，右键点击选择“更新驱动程序”。
系统将自动搜索最新的驱动程序并进行安装。
3. 重新安装驱动程序。
如果更新驱动程序没有解决问题，可以尝试卸载触摸屏的驱动程序，然后重新安装最新版的驱动程序。
二、触摸屏校准问题触摸屏的校准是指通过校准程序来调整触摸屏与电脑屏幕之间的准确对应关系。
如果触摸屏未正确校准，将导致触摸操作无法准确识别。
解决方法：1. 进入控制面板。
在Windows系统中，点击“开始”按钮，选择“控制面板”。
2. 找到触摸屏校准程序。
根据电脑型号和操作系统的不同，触摸屏校准程序的位置可能有所不同。
一般而言，可以尝试在“硬件和声音”或“设备和打印机”等选项中找到触摸屏校准相关设置。
3. 运行触摸屏校准程序。
根据界面提示，按照指引进行触摸屏校准。
一般情况下，需要轻触、长按或滑动屏幕上的特定位置来完成校准。
三、硬件故障除了驱动程序和校准问题外，触摸屏无法使用可能还与硬件故障有关。
电脑硬件可能出现故障或连接问题，导致触摸屏无法正常工作。
解决方法：1. 检查连接。
如果是外接触摸屏，确保触摸屏连接线是否插紧。
如果是内置触摸屏，建议将电脑拆卸并检查触摸屏连接接口是否松动。
2. 检查硬件问题。
如果存在硬件损坏，建议联系电脑制造商或专业维修人员修理或更换触摸屏。
综上所述，当电脑上的触摸屏无法使用时，您可以尝试检查驱动程序问题、触摸屏校准问题以及硬件故障问题，并采取相应的解决方法。
步科触摸屏usb下载驱动安装说明
步科触摸屏usb下载驱动安装说明摘要：一、引言二、步科触摸屏usb 下载驱动安装的准备工作三、步科触摸屏usb 下载驱动安装步骤1.确认设备连接正常2.下载驱动程序3.解压驱动程序4.安装驱动程序5.重启设备四、安装过程中可能遇到的问题及解决方案五、总结正文：一、引言步科触摸屏是一款广泛应用于工业自动化领域的智能设备，其可以通过usb 下载驱动安装，使得设备与计算机连接更加方便快捷。
本文将详细介绍步科触摸屏usb 下载驱动安装的详细步骤及注意事项。
二、步科触摸屏usb 下载驱动安装的准备工作1.确认设备连接正常：首先需要确保步科触摸屏与计算机的usb 接口连接正常，可以通过设备管理器查看设备是否成功识别。
2.确保计算机网络畅通：由于驱动程序需要从网上下载，因此需要确保计算机网络畅通，可以访问互联网。
三、步科触摸屏usb 下载驱动安装步骤1.确认设备连接正常：如上文所述，需要确保步科触摸屏与计算机的usb 接口连接正常。
2.下载驱动程序：通过搜索引擎，找到步科官方网站或相关下载网站，下载适用于步科触摸屏的usb 驱动程序。
3.解压驱动程序：将下载的驱动程序压缩文件解压到某个文件夹，以便后续安装。
4.安装驱动程序：找到解压后的驱动程序文件，双击运行，按照提示完成驱动程序安装。
5.重启设备：驱动程序安装完成后，需要重新启动步科触摸屏，以便驱动程序生效。
四、安装过程中可能遇到的问题及解决方案1.无法下载驱动程序：可能原因包括网络问题、下载链接失效等。
请检查网络连接，或更换其他下载链接。
2.驱动程序无法安装：可能原因包括驱动程序文件损坏、设备驱动冲突等。
请尝试重新下载驱动程序，或查看设备管理器是否有异常提示。
3.设备无法识别：可能原因包括usb 接口故障、设备连接不良等。
请检查usb 接口及设备连接，确保连接正常。
五、总结通过以上步骤，您可以顺利地完成步科触摸屏usb 下载驱动安装。
在安装过程中，请务必按照本文提供的步骤及注意事项进行操作，以确保驱动程序正确安装。
电脑技术的触摸板与触摸屏驱动选择与更新方法
电脑技术的触摸板与触摸屏驱动选择与更新方法随着科技的不断进步，电脑设备也在不断升级和更新。
其中，触摸板和触摸屏成为了现代电脑的常见输入方式。
然而，在使用过程中，我们有时会遇到触摸板或触摸屏无法正常工作的问题。
针对这些问题，我们需要选择适当的驱动并及时更新，以确保设备的正常运行和优化性能。
本文将为您介绍电脑技术中触摸板和触摸屏的驱动选择和更新方法。
一、触摸板驱动选择与更新方法触摸板是电脑周边设备中最常见的输入方式之一，它可以替代传统鼠标进行光标操作。
在选择和更新触摸板驱动时，我们可以采取以下方法：1. 查找电脑制造商官方网站首先，我们可以访问电脑制造商的官方网站，通常在其支持或下载页面可以找到相关的驱动程序。
通过输入电脑的型号和操作系统版本，我们可以准确地找到适用于触摸板的最新驱动程序。
下载后，按照安装指引进行操作，完成驱动程序的安装。
2. Windows设备管理器Windows操作系统提供了设备管理器，可以用来管理电脑上的硬件设备。
我们可以在“设备管理器”中找到触摸板，并检查其驱动程序的详细信息。
如果发现当前驱动程序过时或有问题，可以右键点击触摸板设备，选择“更新驱动程序软件”。
系统将会自动搜索并更新适用于触摸板的最新驱动。
3. 第三方驱动管理软件除了以上方法，还可以使用第三方的驱动管理软件来更新触摸板驱动。
这些软件通常具有自动检测、下载和安装驱动的功能，能够更方便地帮助我们保持驱动程序的最新状态。
然而，需要注意选择可信赖的第三方软件，并避免安装不明来源的驱动程序，以防止潜在的安全风险。
二、触摸屏驱动选择与更新方法触摸屏是一种集成了触摸控制系统的显示屏幕，可以通过直接触摸来实现人机交互。
对于触摸屏的驱动选择和更新，我们可以采取以下方法：1. Windows更新Windows操作系统通常会提供触摸屏的通用驱动程序。
我们可以通过检查Windows更新来获取最新的触摸屏驱动。
打开“设置”菜单，选择“更新和安全”，然后点击“Windows更新”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、前提知识1、Linux输入子系统(Input Subsystem)：在Linux中，输入子系统是由输入子系统设备驱动层、输入子系统核心层(Input Core)和输入子系统事件处理层(Event Handler)组成。
其中设备驱动层提供对硬件各寄存器的读写访问和将底层硬件对用户输入访问的响应转换为标准的输入事件，再通过核心层提交给事件处理层；而核心层对下提供了设备驱动层的编程接口，对上又提供了事件处理层的编程接口；而事件处理层就为我们用户空间的应用程序提供了统一访问设备的接口和驱动层提交来的事件处理。
所以这使得我们输入设备的驱动部分不在用关心对设备文件的操作，而是要关心对各硬件寄存器的操作和提交的输入事件。
下面用图形来描述一下这三者的关系吧！另外，又找了另一幅图来说明Linux输入子系统的结构，可能更加形象容易理解。
如下：2、输入子系统设备驱动层实现原理：在Linux中，Input设备用input_dev结构体描述，定义在input.h中。
设备的驱动只需按照如下步骤就可实现了。
①、在驱动模块加载函数中设置Input设备支持input子系统的哪些事件；②、将Input设备注册到input子系统中；③、在Input设备发生输入操作时(如：键盘被按下/抬起、触摸屏被触摸/抬起/移动、鼠标被移动/单击/抬起时等)，提交所发生的事件及对应的键值/坐标等状态。
Linux中输入设备的事件类型有(这里只列出了常用的一些，更多请看linux/input.h中)：三、触摸屏驱动的实现步骤1、硬件原理图分析：S3c2440芯片内部触摸屏接口与ADC接口是集成在一起的，硬件结构原理图请看：S3C2440上ADC驱动实例开发讲解中的图，其中通道7(XP或AIN7)作为触摸屏接口的X坐标输入，通道5(YP或AIN5)作为触摸屏接口的Y坐标输入。
在"S3C2440上ADC驱动实例开发讲解"中，AD转换的模拟信号是由开发板上的一个电位器产生并通过通道1(AIN0)输入的，而这里的模拟信号则是由点触触摸屏所产生的X坐标和Y坐标两个模拟信号，并分别通过通道7和通道5输入。
S3c2440提供的触摸屏接口有4种处理模式，分别是：正常转换模式、单独的X/Y位置转换模式、自动X/Y位置转换模式和等待中断模式，对于在每种模式下工作的要求，请详细查看数据手册的描述。
本驱动实例将采用自动X/Y位置转换模式和等待中断模式。
注意：在每步中，为了让代码逻辑更加有条理和容易理解，就没有考虑代码的顺序，比如函数要先定义后调用。
如果要编译此代码，请严格按照C语言的规范来调整代码的顺序。
2、建立触摸屏驱动程序my2440_ts.c，首先实现加载和卸载部分，在驱动加载部分，我们主要做的事情是：启用ADC所需要的时钟、映射IO口、初始化寄存器、申请中断、初始化输入设备、将输入设备注册到输入子系统。
代码如下：#include<linux/module.h>#include<linux/kernel.h>#include<linux/clk.h>#include<linux/init.h>#include<linux/input.h>#include<linux/serio.h>#include<plat/regs-adc.h>#include<asm/irq.h>#include<asm/io.h>/*用于保存从平台时钟列表中获取的ADC时钟*/static struct clk *adc_clk;/*定义了一个用来保存经过虚拟映射后的内存地址*/static void __iomem *adc_base;/*定义一个输入设备来表示我们的触摸屏设备*/static struct input_dev *ts_dev;/*设备名称*/#define DEVICE_NAME "my2440_TouchScreen"/*定义一个WAIT4INT宏，该宏将对ADC触摸屏控制寄存器进行操作S3C2410_ADCTSC_YM_SEN这些宏都定义在regs-adc.h中*/#define WAIT4INT(x)(((x)<<8)| S3C2410_ADCTSC_YM_SEN |S3C2410_ADCTSC_YP_SEN | \S3C2410_ADCTSC_XP_SEN | S3C2410_ADCTSC_XY_PST(3)) static int __init ts_init(void){int ret;/*从平台时钟队列中获取ADC的时钟，这里为什么要取得这个时钟，因为ADC的转换频率跟时钟有关。
系统的一些时钟定义在arch/arm/plat-s3c24xx/s3c2410-clock.c中*/adc_clk = clk_get(NULL,"adc");if(!adc_clk){/*错误处理*/printk(KERN_ERR "falied to find adc clock source\n");return-ENOENT;}/*时钟获取后要使能后才可以使用，clk_enable定义在arch/arm/plat-s3c/clock.c 中*/clk_enable(adc_clk);/*将ADC的IO端口占用的这段IO空间映射到内存的虚拟地址，ioremap定义在io.h 中。
注意：IO空间要映射后才能使用，以后对虚拟地址的操作就是对IO空间的操作, S3C2410_PA_ADC是ADC控制器的基地址，定义在mach-s3c2410/include/mach/map.h 中，0x20是虚拟地址长度大小*/adc_base = ioremap(S3C2410_PA_ADC, 0x20);if(adc_base ==NULL){/*错误处理*/printk(KERN_ERR "failed to remap register block\n");ret =-EINVAL;goto err_noclk;}/*初始化ADC控制寄存器和ADC触摸屏控制寄存器*/adc_initialize();/*申请ADC中断，AD转换完成后触发。
这里使用共享中断IRQF_SHARED是因为该中断号在ADC驱动中也使用了，最后一个参数1是随便给的一个值，因为如果不给值设为NULL的话，中断就申请不成功*/ret = request_irq(IRQ_ADC, adc_irq, IRQF_SHARED | IRQF_SAMPLE_RANDOM, DEVICE_NAME, 1);if(ret){printk(KERN_ERR "IRQ%d error %d\n", IRQ_ADC, ret);ret =-EINVAL;goto err_nomap;}/*申请触摸屏中断，对触摸屏按下或提笔时触发*/ret = request_irq(IRQ_TC, tc_irq, IRQF_SAMPLE_RANDOM, DEVICE_NAME, 1);if(ret){printk(KERN_ERR "IRQ%d error %d\n", IRQ_TC, ret);ret =-EINVAL;goto err_noirq;}/*给输入设备申请空间，input_allocate_device定义在input.h中*/ts_dev = input_allocate_device();/*下面初始化输入设备，即给输入设备结构体input_dev的成员设置值。
evbit字段用于描述支持的事件，这里支持同步事件、按键事件、绝对坐标事件， BIT宏实际就是对1进行位操作，定义在linux/bitops.h中*/ts_dev->evbit[0]= BIT(EV_SYN)| BIT(EV_KEY)| BIT(EV_ABS);/*keybit字段用于描述按键的类型，在input.h中定义了很多，这里用BTN_TOUCH 类型来表示触摸屏的点击*/ts_dev->keybit[BITS_TO_LONGS(BTN_TOUCH)]= BIT(BTN_TOUCH);/*对于触摸屏来说，使用的是绝对坐标系统。
这里设置该坐标系统中X和Y坐标的最小值和最大值(0-1023范围)ABS_X和ABS_Y就表示X坐标和Y坐标，ABS_PRESSURE就表示触摸屏是按下还是抬起状态*/input_set_abs_params(ts_dev, ABS_X, 0, 0x3FF, 0, 0);input_set_abs_params(ts_dev, ABS_Y, 0, 0x3FF, 0, 0);input_set_abs_params(ts_dev, ABS_PRESSURE, 0, 1, 0, 0);/*以下是设置触摸屏输入设备的身份信息，直接在这里写死。
这些信息可以在驱动挂载后在/proc/bus/input/devices中查看到*/ts_dev->name = DEVICE_NAME;/*设备名称*/ts_dev->id.bustype = BUS_RS232;/*总线类型*/ts_dev->id.vendor = 0xDEAD;/*经销商ID号*/ts_dev->id.product = 0xBEEF;/*产品ID号*/ts_dev->id.version = 0x0101;/*版本ID号*//*好了，一些都准备就绪，现在就把ts_dev触摸屏设备注册到输入子系统中*/input_register_device(ts_dev);return 0;/*下面是错误跳转处理*/err_noclk:clk_disable(adc_clk);clk_put(adc_clk);err_nomap:iounmap(adc_base);err_noirq:free_irq(IRQ_ADC, 1);return ret;}/*初始化ADC控制寄存器和ADC触摸屏控制寄存器*/static void adc_initialize(void){/*计算结果为(二进制)：111111111000000，再根据数据手册得知此处是将AD转换预定标器值设为255、AD转换预定标器使能有效*/writel(S3C2410_ADCCON_PRSCEN | S3C2410_ADCCON_PRSCVL(0xFF), adc_base + S3C2410_ADCCON);/*对ADC开始延时寄存器进行设置，延时值为0xffff*/writel(0xffff, adc_base + S3C2410_ADCDLY);/*WAIT4INT宏计算结果为(二进制)：11010011，再根据数据手册得知此处是将ADC触摸屏控制寄存器设置成等待中断模式*/ writel(WAIT4INT(0), adc_base + S3C2410_ADCTSC); }static void __exit ts_exit(void){/*屏蔽和释放中断*/disable_irq(IRQ_ADC);disable_irq(IRQ_TC);free_irq(IRQ_ADC, 1);free_irq(IRQ_TC, 1);/*释放虚拟地址映射空间*/iounmap(adc_base);/*屏蔽和销毁时钟*/if(adc_clk){clk_disable(adc_clk);clk_put(adc_clk);adc_clk =NULL;}/*将触摸屏设备从输入子系统中注销*/input_unregister_device(ts_dev);}module_init(ts_init);module_exit(ts_exit);3、接下来要做的是，在两个中断服务程序中实现触摸屏状态和坐标的转换。
