数控技术及数控机床
数控机床的发展历史及其技术的发展趋势
3、在关键技术的应用方面，伺服驱动技术、数控系统技术和机械结构技术 都在不断发展，其中伺服驱动技术和数控系统技术的数字化、高频化、集成化， 以及机械结构技术的高刚度、高精度、高可靠性都是当前发展的主要方向。
综上所述，数控机床的关键技术和发展趋势对制造业的发展至关重要。未来， 随着科学技术的不断进步和创新，我们有理由相信，数控机床的关键技术和发展 趋势将会有更大的突破和创新。
2、虚拟现实/增强现实技术在数 控机床上的应用
虚拟现实（VR）和增强现实（AR）技术的引入，为数控机床的操作和维护提 供了全新的视角。通过VR技术，可以将加工过程进行模拟仿真，帮助操作人员提 前发现潜在的错误和问题，提高实际加工过程中的安全性。而AR技术则可以将加 工信息实时叠加到实际场景中，使操作人员能够更加直观地了解设备状态和加工 进度，提高生产效率。
高速化指的是数控机床的加工速度不断提高，高精度化则是指数控机床的加 工精度不断提高。复合化是指数控机床具备多种加工功能，能够实现一机多能。 智能化则是指数控机床具备智能化的加工能力和自我诊断修复功能。
三、数控机床关键技术分析
1、伺服驱动技术：伺服驱动技术是数控机床的重要组成部分，其性能直接 影响到数控机床的加工精度和速度。目前，伺服驱动技术正朝着数字化、高频化、 集成化方向发展，其中数字化伺服驱动技术通过提高脉冲频率和采样率，能够大 幅度提高伺服系统的性能。
四、结论
数控机床作为现代制造业的核心设备，其性能和使用寿命直接影响到生产效 率和产品质量。本次演示通过对数控机床的关键技术和发展趋势进行分析，得出 以下结论：
1、数控机床的关键技术包括伺服驱动技术、数控系统技术、机械结构技术 等，这些技术的发展程度直接决定了数控机床的性能和使用寿命。
数控技术及数控机床作业
中国地质大学武汉远程与继续教育学院数控技术及数控机床课程作业1共4 次作业学习层次：专升本涉及章节：第1章——第2章一、选择题1.数控机床的组成部分包括 BA.输入装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库B.输入装置、程序载体、CNC装置、伺服系统、位置反馈系统、机械部件C.输入装置、程序载体、PLC装置、伺服系统、开环控制系统、机械部件D.输入装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库2.计算机数控系统的优点不包括 CA.利用软件灵活改变数控系统功能,柔性高B.充分利用计算机技术及其外围设备增强数控系统功能C.数控系统功能靠硬件实现,可靠性高D.系统性能价格比高,经济性好3.准备功能G代码中,能使机床作某种运动的一组代码是 A、G01、G02、G03、G40、G41、G42、G01、G02、G03、G90、G91、G92、G04、G18、G19、G40、G41、G42、G02、G03、G17、G40、G41、G424．对于卧式数控车床的坐标系,一般以主轴上夹持的工件最远端面作为Z轴的基准点,则Z 轴的正方向是AA．从此基准点沿床身远离工件的方向B．从此基准点沿床身接近工件的方向C．从此基准点垂直向上的方向D．从此基准点垂直向下的方向二、填空题1.能够自动改变机床切削用量,以便实时的适应机床加工状态的控制系统称为_自适应控制系统;2．确定数控机床坐标系时首先要确定Z轴,它是沿提供切削功率的主轴轴线方向; 3．自动编程计算机中的系统软件将程序员编写的源程序处理成计算机可以识别的形式,该系统软件称为编译或前置处理程序;三、编程题1.在图示零件上钻孔;请采用教材中给定的代码格式JB3208—83编制加工程序;要求：1在给定工件坐标系内用增量尺寸编程,图示钻尖位置为坐标原点；2坐标原点为程序的起点和终点,钻孔顺序为Ⅰ→Ⅱ→Ⅲ；3进给速度50mm/min,主轴转速600r/min；4钻通孔时,要求钻头钻出工件表面4mm;答:N G X Y Z F S M EOB X50 Y90 LF N010 G91G00LF N020 Z-11 S600 M03M08 N030 G01 Z-28 F50 LF N040 G00 Z28 LF N050 X60 LF N060 G01 Z-28 LF N070 G00 Z28 LF N080 X-30 Y-50 LF N090 G01 Z-19 LFLF N100 G00 Z30 M05M09 N110 X-80 Y-40 M02 LF 中国地质大学武汉远程与继续教育学院数控技术及数控机床课程作业2共4 次作业学习层次：专升本涉及章节：第3章——第4章一、选择题1.数控系统常用的两种插补功能是 CA.直线插补和螺旋线插补B.螺旋线插补和抛物线插补C.直线插补和圆弧插补D.圆弧插补和螺旋线插补 2.现代中高档CNC 系统中的计算机硬件结构多采用 DA.单CPU 、模块化结构B.单CPU 、大板结构C.多CPU 、大板结构D.多CPU 、模块化结构3.数控机床进给系统中采用齿轮传动副时,如果不采用消隙措施,将会 D A.增大驱动功率 B.降低传动效率 C.增大摩擦力 D.造成反向失动量4.滚珠导轨承受的载荷一定,结构尺寸允许的情况下,为提高刚度并降低成本,应采用的最为有利的方案是 BA.增大滚珠直径,适当增加滚珠数目B.增大滚珠直径,适当减少滚珠数目C.减小滚珠直径,适当增加滚珠数目D.减小滚珠直径,适当减少滚珠数目二、填空题1. 插补运算 的任务是以最简单的数学计算方法用微小的直线段去逼近工件的成型轮廓; 系统控制软件的典型结构有前后台型和 中断驱动型 ;3.在CNC 系统中,刀具补偿的作用是把工件轮廓轨迹转换成 刀具中心轨迹 ;三、分析题1. 用逐点比较法插补图示的第四象限直线,直线终点坐标取绝对值,图中TX i ,Y i 表示刀具位置,若刀具T 位于直线上方或直线上时,偏差函数F ≥0；若刀具T 位于直线下方时,偏差函数F<0;插补前,刀具位于直线的起点0,某时刻刀具原点到动点TX i ,Y i ,其偏差函数为F i =X a Y i -Y a X i ,试推导简化的偏差计算公式; 解.：1若F ≥0时,刀具沿X 轴正方向走一步,则F i+1= X a ∣Y i+1∣ -∣Y a ∣X i+1= X a ∣Y i ∣- ∣Y a ∣X i -∣Y a ∣ =F i -∣Y a ∣2若F<0时,刀具沿Y 轴负方向走一步,X i X iY i Y i +=+=-⎧⎨⎪⎩⎪111 即X i X iY i Y i +=+=+⎧⎨⎪⎩⎪111 则F i+1= X a ∣Y i+1∣-∣Y a ∣X i+1= X a ∣Y i ∣+1-∣Y a ∣X i+1 = X a ∣Y i ∣-∣Y a ∣X i +X a =F i +x a故得出第四象限直线的逐点比较法插补偏差计算公式为： F ≥0时,进给：+X,F i+1=F i -∣Y a ∣ F<0时, 进给:-Y,F i+1=F i -X a中国地质大学武汉远程与继续教育学院数控技术及数控机床 课程作业3共 4 次作业 学习层次：专升本 涉及章节：第5章 ——第6章一、选择题1.直线感应同步器定尺上是 CA.正弦绕组B.余弦绕组C.连续绕组D.分段绕组2.用光栅位置传感器测量机床位移,若光栅栅距为0.01mm,莫尔条纹移动数为1000个,若不采用细分技术则机床位移量为 CA.0.1mmB.1mmC.10mmD.100mm3.用直线感应同步器和数字显示系统测量位移,要求最大测量速度V max=9m/min,脉冲当量q=0.01mm,顾磁频率f DA.≥15HzB.≥90HzC.≥900HzD.≥15KHz4.可用于开环伺服控制的电动机是 DA.交流主轴电动机B.永磁宽调速直流电动机C.无刷直流电动机D.功率步进电动机5．经济型数控机床的进给驱动动力源主要选用BA．交流感应电动机B．步进电动机C．交流伺服电动机D．直流伺服电动机二、填空题1.考虑到电缆线的固定,为保证传感器的稳定工作,一般将直线光栅的主光栅安装在机床或设备的动板工作台上;2.步进电动机的相数和齿数越多,在一定的脉冲频率下,转速越低;三、简答题1.试述选用直流伺服电动机应遵循的原则;答：选用直流伺服电动机应遵循以下原则：1当机床在无切削运行时,在整个速度范围内,其负载转矩应在电动机的载荷特性额定转矩范围内；2最大切削转矩的倍数设定应在电动机载荷特性规定的范围内；3加减速时,应当工作在加减速区内;加减速时,总的转矩为负载转矩与惯性转矩之和,惯性转矩取决于加速度和负载惯量,而加速度取决于希望的加速时间;4负载惯量对电动机灵敏度及快速移动时间有很大影响;一般情况下,负载惯量不应超过电动机转子惯量的三倍;中国地质大学武汉远程与继续教育学院数控技术及数控机床课程作业4共4 次作业学习层次：专升本涉及章节：第7章——第9章一、选择题1.数控机床移动部件某点的定位误差A的表示公式为 CA. A=x±σ=x±2σ=x±3σ=x±4σ2．数控机床的伺服系统的开环增益为K,移动部件的速度为V,则跟随误差E可表示为D A．E=KV B．E=1/KVC．E=K/V D．E=V/K3．数控机床在某位置的定位误差的分布符合正态分布曲线的统计规律,其均方根误差σ反映了机床在该位置的AA．重复定位精度B．反向差值C．系统性误差D．失动量二、填空题1．在数控机床上以某一进给速度加工圆弧时,当伺服系统两轴的增益相同时,进给速度愈大,则轮廓误差越大;三、简答题1.试述数控机床的定位精度检测一般有哪些检测工具仪器现有一台三坐标联动的高精度数控铣床,试问应选用哪种仪器测量其定位精度;答：1数控机床的定位精度一般采用刻线基准尺和读数显微镜、激光干涉仪、光栅、感应同步器等测量工具进行测量;2高精度的数控铣床应选用双频激光干涉仪测量其定位精度;2．试述提高步进系统精度的措施及基本原理;答：措施：细分线路、反向间隙补偿、混合伺服系统;基本原理：(1)细分线路就是把步进电机的一步再分得细一些,来减小步距角；(2)反向间隙补偿就是根据实际测得的传动间隙的大小,每当出现反向时,用补充固定的脉冲来克服；(3)混合伺服系统就是在开环系统的基础上,在工作台上装有反馈元件如感应同步器进行检测,校正机械误差;3.数控机床的常用故障诊断方法有哪些答：1根据报警号进行故障诊断；2根据控制系统LED灯或数码管的指示进行故障诊断；3根据PC状态或梯形图惊醒故障诊断；4根据机床参数进行故障诊断；5用诊断程序进行故障诊断；6经验法；7换板法；中国地质大学武汉远程与继续教育学院数控技术及数控机床课程综合测试1学习层次：专升本时间：90分钟一．选择题1.当交流伺服电机正在旋转时,如果控制信号消失,则电机将会 D ;A.以原转速继续转动B.转速逐渐加大C.转速逐渐减小D.立即停止转动2.数控机床伺服系统是以 B 为直接控制目标的自动控制系统;A.机械运动速度B.机械位移C.切削力D.机械运动精度3.数控机床坐标轴的重复定位误差应为各测点重复定位误差中的 B ;A.平均值B.最大值C.最大绝对值D.最大值和最小值之差位计算机是指 CA.存储器的字由8个字节组成B.存储器有8KC.微处理器数据的宽度为8位D.数据存储器能存储的数字为8位5.光栅利用 C ,使得它能测得比栅距还小的位移量;A.莫尔条纹的作用B.数显表C.细分技术D.高分辨指示光栅6．采用“高压建流,低压定流”工作方式的步进电动机驱动电源是 BA.高压单电源型驱动电源B.高低压双电源驱动电源C.恒流斩波驱动电源D.调频调压型驱动电源7．增量式脉冲发生器,其单个又称单次脉冲的典型脉冲周期又称宽度为S5μ,现要求其最高允许测量转速为4000r/min,请选择每转脉冲数 B8．滚动导轨的摩擦系数是 CA.5.0025.0~μ=.025~=μ B.05.0C.005~00025.0=μ.0~.0μ D.00050025.0=9.数控机床的组成部分包括 BA.输入装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库B.输入装置、程序载体、CNC装置、伺服系统、位置反馈系统、机械部件C.输入装置、程序载体、PLC装置、伺服系统、开环控制系统、机械部件D.输入装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库10．对于卧式数控车床的坐标系,一般以主轴上夹持的工件最远端面作为Z轴的基准点,则Z 轴的正方向是AA．从此基准点沿床身远离工件的方向B．从此基准点沿床身接近工件的方向C．从此基准点垂直向上的方向D．从此基准点垂直向下的方向二．填空题1.数控加工的编程方法主要有手工编程和自动编程两大类;2.用逐点比较法插补第一象限的斜线,若偏差函数等于零,刀具应沿X 轴的正向方向进给一步;3.刀具补偿指令可分为两大类,分别是刀具半径补偿指令和刀具长度补偿指令;4.数控机床按照控制原理的不同,分为开环控制的数控机床,闭环控制的数控机床,和半闭环控制的数控机床;5. 插补运算的任务是以最简单的数学计算方法用微小的直线段去逼近工件的成型轮廓; 三．简答题1.滚珠丝杠螺母副的预紧是怎么实现的,目的是什么常用的预紧方式有哪三种答：滚珠丝杠螺母副的预紧是通过改变两个螺母的相对位置,使每个螺母中的滚珠分别接触丝杠滚道的左、右两侧面来实现的;通过预紧可以消除滚珠丝杠螺母副的轴向间隙和提高轴向刚度;常用的预紧方式有双螺母垫片式预紧、双螺母螺纹式预紧和单螺母变导程式预紧; 2．简述DDA法与逐点比较法插补运动轨迹有何不同答：DDA法在某个插补迭代脉冲到来的时候可能不驱动伺服系统进给,可能沿某一个坐标方向发生进给,也可能沿两个坐标方向都发生进给；而逐点比较法在某个插补迭代脉冲到来的时候只能沿某一个坐标方向发生进给;四．编程题1．在数控车床上精加工图示零件的外轮廓不含端面;请采用教材中给定的代码格式JB3208-83编制加工程序;要求： 1数控车床的分辨率为0.01mm ；2在给定工件坐标系内采用绝对尺寸编程；3图示刀尖位置为程序的起点和终点;切入点为锥面的延长线上,其Z 坐标值为152; 4进给速度50mm/min,主轴转速700r/min;五．计算题利用数控机床加工第一象限逆圆弧SE ,起点为()5,0S ,终点为()3,4E ,圆心在原点()0,0O ,用逐点比较法插补此圆弧,请写出插补运算过程并画出运动轨迹图脉冲当量为1;解：如图1,插补完这段圆弧,刀具沿x 和y 轴应走的总步数为E S E S x x y y =-+-∑＝2+4＝6,故可设置一计数器G =6,x 或y 坐标方向进给时均在计数器中减去1,当∑=0时,停止插补;插补运算过程见表1,刀具的运动轨迹如图1所示;图1表1 逐点比较法圆弧插补运算过程中国地质大学武汉远程与继续教育学院数控技术及数控机床 课程综合测试2 学习层次：专升本 时间：90分钟一．选择题1．位置控制器输出的是数字量,要去控制调速单元,必须经过 B A ．F/V 变换B ．D/A 变换C ．电流/电压变换D ．电压/电流变换2．感应同步器采用鉴幅型工作时,滑尺上正弦绕组和余弦绕组的励磁信号分别是 B A ．U m sin ωt 和U m cos ωtB ．U 1sin ωt 和U 2cos ωtU 1≠U 2C ．U 1sin ωt 和U 2cos ωtU 1≠U 2D ．U m sin ω1t 和U m cos ω2t ω1≠ω2 3．直线感应同步器滑尺的正弦和余弦绕组在空间错开的电角度为 CA ．π/6B ．π/3C ．π/2D ．π4．采用逐点比较法插补第一象限的直线时,直线起点在坐标原点处,终点坐标是5,7,刀具从其起点开始插补,则当加工完毕时进行的插补循环数是CA．10 B．11C．12 D．135．经济型数控机床的进给驱动动力源主要选用BA．交流感应电动机B．步进电动机C．交流伺服电动机D．直流伺服电动机6. A 是无法用准备功能字G来规定或指定的;A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸7.在确定数控机床坐标系时,首先要指定的是 C轴轴轴 D.回转运动的轴8.欲加工第一象限的斜线起始点在坐标原点,用逐点比较法直线插补,若偏差函数大于零,说明加工点在 B ;A.坐标原点B.斜线上方C.斜线下方D.斜线上9. A 主要用于经济型数控机床的进给驱动;A.步进电机B.直流伺服电机C.交流伺服电机D.直流进给伺服电机10.数控系统常用的两种插补功能是 CA.直线插补和螺旋线插补B.螺旋线插补和抛物线插补C.直线插补和圆弧插补D.圆弧插补和螺旋线插补二．填空题1．一个典型CNC系统一般由数控计算机、程序输入/输出装置和_机床控制装置_三部分组成;2．在轮廓控制中,为了保证一定的精度和编程方便,通常需要有刀具半径和长度补偿功能;系统中常用的插补方法中,脉冲插补法适用于以_步进_电机作为驱动元件的数据系统；数字增量插补法数据采样插补法一般用于直流伺服和交流伺服电机作为驱动元件的数控系统;4.滚珠丝杠螺母副按其中的滚珠循环方式可分为内循环和外循环两种;5.与机床主轴重合或平行的刀具运动坐标轴为 Z 轴,远离工件的刀具运动方向为Z轴正方向;三．简答题1.机床坐标系与工件坐标系的含义是什么请阐述它们之间的关系;答：机床坐标系指数控机床安装调试时便设定好的固定坐标系,并设有固定的坐标原点机械原点；工件坐标系指以确定的工件原点为基准所建立的坐标系;机床坐标系与工件坐标系的相应坐标轴一般相平行,方向也相同,但原点不同;工件原点与机床原点间的距离称为工件原点偏置,加工时,这个偏置值需预先输入到数控系统中;2.什么叫逐点比较插补法,一个插补循环包括哪几个节拍答：刀具在按照要求的轨迹运动时,每走一步都要和规定的轨迹比较一下,根据比较结果,决定下一步的移动方向,使刀具更接近规定的轨迹;一个插补循环包括：偏差判别、进给方向、偏差计算、终点判别四个节拍;四．编程题数控车编程,精加工如下图所示的零件粗线为零件轮廓,按照下列要求完成本题： 1 建立工件坐标系,标明工件原点、起刀点；答：建立工件坐标系,标明工件原点、起刀点见图3图32 确定加工路线和工艺,选择刀具； 答：确定加工路线和工艺,选择刀具 首先车削外形,再切槽,最后车螺纹;车外圆：主轴转速为S600r/min,进给速度为F150㎜/min ；切槽：主轴转速为S300r/min,进给速度为F100㎜/min ；车螺纹：主轴转速为S200r/min,进给速度为㎜/r; 螺纹外径=×÷4≈；螺纹牙深=×=； 螺纹内径≈螺纹外径-2×螺纹牙深=×=;选用三把刀：T01—车外圆；T02—切槽,刀刃宽3㎜；T03—车螺纹; 3 编制程序写出程序说明; 答： O0010N0010 G92 ；建立工件坐标系N0020 G00 X0 S600 T0101 M03 M08；快进到接近pO 点N0030 G01 Z0.0 F150；工进到pON0040 ；车端面N0050 ；车螺纹外表面 N0060 ；车端面N0070 G03 I0 ；圆弧倒角 N0080 ；车外圆 N0090 G02 K0；圆弧倒角 N0100 ；车端面N0110 ；车外圆N0120 G00 T0100 M05 M09；快回到换刀点N0130 S300 T0202 M03 M08；换刀、快速接近工件 N0140 G01 X24.0 F100；切槽 N0150 G04 ；延时5s N0160 G00 ；径向退刀N0170 T0200 M05 M09；快回到换刀点N0180 S200 T0303 M03 M08；刀具定位至螺纹车削循环点 N0190 G92 -21.5 F ；分三刀切削螺纹 N0200 ； N0210 ；N0220 G00 T0300 M05 M09；快回到换刀点N0230 S300 T0202 M03 M08；换刀、快速接近工件 N0240 G01 X0.0 F100；切断N0250 G00 T0200 M02；结束五．计算题利用数控机床加工第一象限直线OE ,原点为O ,E 为终点,坐标为()6,4E ,用DDA 法插补此直线,请写出插补运算过程并画出运动轨迹图脉冲当量为1;解：因终点最大坐标值为6,取累加器、被积函数寄存器、终点计数器均为三位二进制寄存器,N=3,则累加次数823==n ;插补运算过程见表1,插补轨迹见图2;中国地质大学武汉远程与继续教育学院数控技术及数控机床 课程综合测试3 学习层次：专升本 时间：90分钟一．选择题1．为了综合性地判断数控机床在实际切削加工条件下所能达到的精度,应做的检测试验项目是 D A.几何精度 B.插补精度 C.定位精度 D.工作精度 2．数控机床移动部件的位置偏差X 反映了移动部件在该点的 BA.定位误差B.系统性误差C.运动误差D.随机性误差3．数控机床的伺服系统的开环增益为K,移动部件的运动速度为V,则跟随误差E 可表示为D =KV=KV1 =V K =K V 4．普通的旋转变压器测量精度 C A.很高 B.较高 C.较低 D.很低5．感应同步器信号处理采用鉴幅型时,滑尺上正弦绕组和余弦绕组的励磁信号分别是 B和u m coswt 和u2sinwtu1≠u2和u m sinwt 和u2coswtu1≠u26．PWM是脉冲宽度调制的缩写,PWM调速单元是指CA．晶闸管相控整流器速度控制单元B．直流伺服电机及其速度检测单元C．大功率晶体管斩波器速度控制单元D．感应电动机变频调速系统7．闭环控制系统与半闭环控制系统的区别在于DA．采用的伺服电动机不同B．采用的传感器不同C．伺服电动机安装位置不同D．传感器安装位置不同8．对于数控机床闭环控制系统的伺服驱动元件,为了维护方便起见,最好采用BA．直流伺服电动机B．交流伺服电动机C．液压步进马达D．功率步进电动机9．某加工程序中的一个程序段为BN003 G90G19G94G02 I30.0 F200 LF该程序段的错误在于A．不应该用G90 B．不应该用G19C．不应该用G94 D．不应该用G0210．对于卧式数控车床的坐标系,一般以主轴上夹持的工件最远端面作为Z轴的基准点,则Z 轴的正方向是AA．从此基准点沿床身远离工件的方向B．从此基准点沿床身接近工件的方向C．从此基准点垂直向上的方向D．从此基准点垂直向下的方向二．填空题1．确定数控机床坐标系时首先要确定Z轴,它是沿提供切削功率的主轴轴线方向; 2．自动编程计算机中的系统软件将程序员编写的源程序处理成计算机可以识别的形式,该系统软件称为编译程序;3.对步进电机施加一个电脉冲信号,步进电机就回转一个固定的角度,这个角度叫做步距角 ,电机的总角位移和输入脉冲的数目成正比,而电机的转速则正比于输入脉冲的频率;4．脉冲发生器有二种类型：增量式和_绝对_式;5．每个脉冲信号使机床运动部件沿坐标轴产生一个最小位移叫脉冲当量; 三．简答题1．孔加工固定循环的基本组成动作有哪些并用图示说明;答：孔加工循环的组成动作有：①X、Y轴定位；②快速运动到R点参考点；③孔加工；④在孔底的动作；⑤退回到R点参考点；⑥快速返回到初始点;2．位置检测装置按检测信号的类型和构成伺服系统类型的不同分别分为几种请阐述各自的含义答：位置检测装置按检测信号的类型来分,可分成数字式与模拟式两大类;数字式是指将机械位移或模拟量转变为数字脉冲的测量装置；模拟式是指将机械位移量转变为感应电动势的相位或幅值的测量装置;按构成伺服系统类型可分为回转型检测装置和直线型检测装置;前者对机床的直线位移是间接测量,其测量精度取决于测量装置和机床传动链两者的精度；后者则是直接测量机床的直线位移,其测量精度主要取决于测量装置的精度,不受机床传动精度的直接影响;四．编程题如图所示为要在数控车床上加工的零件轮廓,零件毛坏为直径65mm、长度122mm的棒料三爪卡盘夹持部分20mm;所有外形一次切削成形;试按照教材中所学的代码格式JB3208-83编写其加工程序;已知与要求：（1）坐标原点设在如图所示O点,试在给定坐标系下采用绝对尺寸编写加工程序;编程加工时不考虑刀具副后面与被切形状的干涉问题,同时要求开始加工时先车端面2mm;在车完型面后退刀时按先X轴后Z轴顺序退至原来位置；2图示刀尖位置为程序的起点和终点；3进给速度50mm/min,主轴转速600r/min；五．计算题逐点比较法插补第一象限的直线,起点在坐标原点,终点坐标输入数控计算机后Xa=5,Ya=3;试按如下格式写出插补计算过程,并画出刀具插补运动轨迹图;。
1数控机床及分类
Page 6
LOGO
数控机床及分类
4.按功能水平分类
◆高档数控机床 ◆中端数控机床 ◆低档数控机床（亦称经济型）
Page 7
LOGO
数控机床及分类
5.按驱动方式分类 ◆步进式 ◆直流伺服 ◆交流伺服（交流模拟、交流数字）
Page 8
LOGO
生活因学习而美好
学而时习之，不亦说乎！ ——孔子《论语》
——数控机床及分类
数控机床及分类
数控与数控机床
◆数控: 数字控制（NC—Numerical Control）, 以数字化信息对机床运动及加工过程进行控制的一种 方法 。NC已成为数控加工的专用术语。
◆数控技术：用数控机床（数机床：是实现柔性自动化的关键设备，是 柔性自动生产系统的基本单元。
Page 2
LOGO
数控机床及分类
数控机床的分类方法 按控制运动的轨迹特点分类 按伺服系统的控制类型分类
按工艺方法及用途分类 按功能水平分类 按驱动方式分类
Page 3
1 2 3 4 5
LOGO
数控机床及分类
1.按控制运动的轨迹特点分类
◆点位控制数控机床 ◆直线控制数控机床(单轴数控) ◆轮廓控制的数控机床：分为两坐标联 动，2.5坐标联动，三坐标联动，四坐标联 动，五坐标联动等数控机床。
Page 9
LOGO
Page 4
LOGO
数控机床及分类
2.按伺服系统的控制类型分类
◆开环控制的数控机床 ◆全闭环控制的数控机床 ◆半闭环控制的数控机床
Page 5
LOGO
数控机床及分类
3.按工艺方法及用途分类
◆金属切削类数控机床： 数控车床，数控铣床、数控钻床、 数控磨床、数控镗床以及加工中心等。 ◆金属成型类及特种加工类数控机床 数控冲床、数控电火花成型机床、数控 线切割机床、数控超声波加工机床。
数控加工技术概述
刀架）； ➢铣镗钻磨复合—复合加工中心（ATC，动力磨头）； ➢可更换主轴箱的数控机床—组合加工中心；
1.2 数控机床的产生与发展
۞控制智能化
随着人工智能技术的不断发展，并为满足制 造业生产柔性化、制造自动化发展需求，数控 技术智能化程度不断提高，具体体现在以下几 个方面：
3. 数控加工编程基础
３.1 机 床 坐 标 系
３.1.1 机床坐标系和主运动方向 1．标准坐标系的规定
对数控机床中的坐标系和运动方向的命名，ISO标准和我 国JB3052—82部颁标准都统一规定采用标准的右手笛卡儿直 角坐标系，一个直线进给运动或一个圆周进给运动定义一个 坐标轴。
(3)由于机床自动化程度大大提高，减轻了工人劳动强度， 改善了劳动条件
(4)加工能力提高，应用数控机床可以很准确的加工出曲线、 曲面、圆弧等形状非常复杂的零件，因此，可以通过编写 复杂的程序来实现加工常规方法难以加工的零件
1.5 数控系统的组成
现 代 数 控 机 床 一 般 由 数 控 装 置 (NC unit) 、 伺 服 系 统 (servo system) 、 位 置 测 量 与 反 馈 系 统 (feedback system)、辅助控制单元(accessory control unit)和机 床主机(main engine)组成，下图是各组成部分的逻辑结 构简图：
2.6 数控加工原理（续）
•当 F>0 时 ， NC 发 出 移 动 微 指 令 ， 使 控 如 如制何图轴确所向定示控，+制刀X轴具方X由、向OZ至移的A走，动向直一呢线？个OA是步其长理论；轨迹。 •当用F逐<点0比时较，法：N每C走发一出步与移理动论轨微迹指比较令一，下，使 控从制而轴确向定下+一Z步方的向走移向。动一个步长； •当起 于F点是=坐直0标线时（OA，0的，方可0程）以，为规终：点 X定/Z坐=NX标eC/（Z使eXe;,控Ze）制轴向 + X即或：+ZXeZ-方XZe向=0;移动一个步长 这 ① ②样可若 若点点以（（不XX,,ZZ断））在在地直 直趋线 线向上 下方 方终， ，点则 则： ：，ZZ图XXee--中XXZZee，><00;;带 箭 于头是的：折取F线=ZX轨e-X迹Ze是, 机床实际运动的插 补 在 由轨N插迹C判补，断运F算直的过符线程号O中。，A控是制理轴论每移轨动迹一，步之由前于，插先 补运算所取的步长很小，所以可以近 似地认为插补轨迹就是直线OA的理论

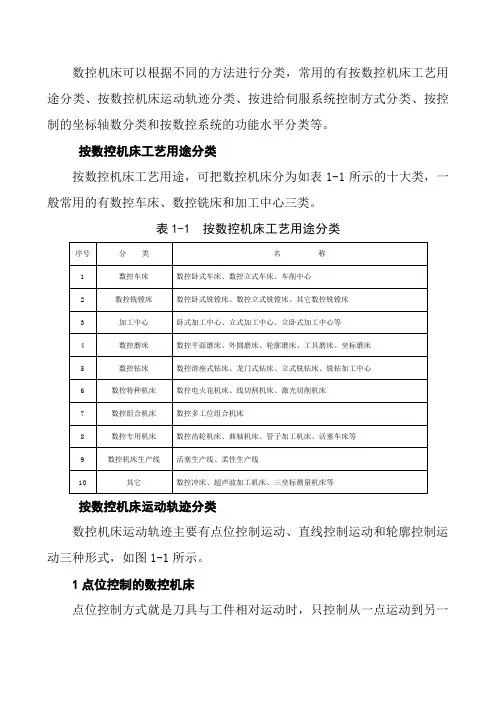

数控技术专业《数控机床的分类》
数控机床可以根据不同的方法进行分类，常用的有按数控机床工艺用途分类、按数控机床运动轨迹分类、按进给伺服系统控制方式分类、按控制的坐标轴数分类和按数控系统的功能水平分类等。
按数控机床工艺用途分类按数控机床工艺用途，可把数控机床分为如表1-1所示的十大类，一般常用的有数控车床、数控铣床和加工中心三类。
表1-1 按数控机床工艺用途分类按数控机床运动轨迹分类数控机床运动轨迹主要有点位控制运动、直线控制运动和轮廓控制运动三种形式，如图1-1所示。
1点位控制的数控机床点位控制方式就是刀具与工件相对运动时，只控制从一点运动到另一点的准确性，而不考虑两点之间的运动路径和方向。
即在刀具相对工件的移动过程中，不进行切削加工。
这种控制方式多应用于数控钻床、数控冲床、数控坐标镗床和数控点焊机等。
2直线控制的数控机床直线控制数控机床的特点是不仅要控制从起点到终点的准确定位，而且保证在两点之间的运动轨迹是一条平行机床坐标轴的直线，或两轴同时移动形成的45°的斜线。
直线控制数控机床虽然比点位控制数控机床的工艺范围广，但在实用中仍受到很大的限制。
这类数控机床主要有经济型数控车床、数控镗铣床和加工中心等。
3轮廓控制的数控机床轮廓控制运动也称为连续控制运动，指刀具或工作台按工件的轮廓轨迹运动，运动轨迹为任意方向的直线、圆弧、抛物线或其它函数关系的曲线。
采用这种控制方式的数控机床有数控车床、数控铣床、加工中心等。
〔a〕点位控制加工〔b〕直线控制加工〔c〕轮廓控制加工图1-1 数控机床运动轨迹示意图按进给伺服系统控制方式分类按进给伺服系统控制方式，数控机床可分为开环控制系统、闭环控制系统和半闭环控制系统。
1开环控制系统这种控制系统采用步进电动机，无位置测量元件，输入数据经过数控系统运算，输出指令脉冲控制步进电动机工作，如图1-2所示。
这种控制方式对执行机构不检测，无反应控制信号，因此称为开环控制系统。
开环控制系统的设备本钱低，调试简单，但控制精度低，工作速度受到步进电动机的限制，被广泛应用于经济型数控机床上。
数控技术概述
图1-4 数控机床的组成
图1-5 数控机床的结构框图
• ⑴ 输入输出装置。现代数控机床，可以通过手动方式 （MDI方式）、DNC网络通讯、RS232串口通讯、优盘 等方式输入程序。输出装置包括打印机、存储器和显 示器等。
• ⑵数控装置。数控装置是数控机床的核心。其接受输 入装置输入的数控程序中的加工信息，经过译码、运 算和逻辑处理后，发出相应的指令给伺服系统，使伺 服系统带动机床的各个运动部件按数控程序预定要求 动作。数控装置是由中央处理单元（CPU）、存储器、 总线和相应的软件构成的专用计算机。整个数控机床 的功能强弱主要由这一部分决定。
后将加工程序输入数控装置，按照程序的要
求，经过数控系统信息处理、分配，使各坐
标移动若干个最小位移量，实现刀具与工件 的相对运动，完成零件的加工。
图1-7 数控加工过程
1.2 数控机床的特点及分类 1.2.1 数控机床的特点
•⑴数控机床有广泛的适应性和较大的灵活 性求变换加工程序，可解决单件、 小批量生产的自动化问题。数控机床能完 成很多普通机床难以胜任的零件加工工作， 如叶轮等复杂的曲面加工。
• ④军事装备：现代的许多军事装备，都大量采用 伺服运动控制技术，如火炮的自动瞄准控制、雷 达的跟踪控制和导弹的自动跟踪控制等。
• ⑤其他行业：在轻工行业，采用多轴伺服控制 （最多可达几十个运动轴）的印刷机械、纺织机 械、包装机械以及木工机械等；在建材行业，用 于石材加工的数控水刀切割机；用于玻璃加工的 数控玻璃雕花机；用于席梦思加工的数控行缝机 和用于服装加工的数控绣花机等。
•⑵数控机床的加工精度高，产品质量稳定。 数控机床按照预先编制的程序自动加工， 加工过程不需要人工干预，加工零件的重 复精度高，零件的一致性好。对于同一批 零件，由于使用同一机床和刀具及同一加 工程序，刀具的运动轨迹完全相同，并且 数控机床是根据数控程序实现计算机控制 自动进行加工，可以避免人为的误差，这 就保证了零件加工的一致性好，且质量稳 定可靠。
数控机床的组成和分类
*
16
• 输入的任务：把零件程序、控制参数和补偿数据输入到数控装置中 去。
• 输入的方法：因输入设备而异，有纸带阅读机输入、键盘输入、磁 带和磁盘输入以及通信方式输入。
• 输人工作方式： • (1)边输入边加工，即在前一个程序段加工时，输入后一个程序段的
内容；
• (2)一次性地将整个零件加工程序输人到数控装置的内部存储器中， 加工时再把一个个程序段从存储器中调用进行处理。
然能加工但很难保证产品质量的零件；
• 2.用数学模型描述的复杂曲线或曲面轮廓零件； • 3.具有难测量、难控制进给、难控制尺寸的不开敞内腔的壳
体或盒型零件；
• 4.必须在一次装夹中合并完成铣、镗、锪、铰或攻丝等多工 序的零件。
*
33
• 数控加工适用于： • （1）生产批量——中、小 • （2）加工复杂程度——复杂 • （3）精度要求——高 • （4）经济实力——强 • 当零件不太复杂，生产批量较小时，宜采用通用机床； • 当生产批量较大时，宜采用专用机床； • 当零件复杂程度较高时，宜采用数控机床
*
•
24
•
伺服系统是接受数控装置的指令，驱动机床执行机构运动
的驱动部件(如主轴驱动、进给驱动)。
•
组成：伺服控制电路、功率放大线路和伺服电动机等。
• 常用的伺服电动机：步进电动机、电液马达、直流伺服电动机 和交流伺服电动机。
• 4．测量反馈装置
• 组成:测量部件和响应的测量电路。
• 作用：检测速度和位移，并将信息反馈给数控装置，构成 闭环控制系统。没有测量反馈装置的系统称为开环控制系统。
•
*
19
第二节 数控机床的组成和分类
• 一、数控机床的组成 • 数控机床是以计算机数值控制技术控制的机床。 • 一般由输入输出设备、数控装置、伺服系统、测量反馈装置和机
数控技术知识点总结
1、数控技术是指用数字量及字符发出指令并实现自动控制的技术，它是制造业实现自动化、柔性化和集成化生产的基础技术。
2、数控技术是指用计算机通过数字信息来自动控制机械产品加工过程的一类机床。
3、数控机床的组成：数控机床一般由输入/输出装置、数控装置、伺服系统、机床本体和检测反馈装置组成。
4、数控机床的工作原理：先将加工零件的几何信息和工艺信息编制成数控加工程序，然后由输入部分送入数控装置，经过数控装置的处理、运算，按各坐标轴的分量送到各轴的驱动电路，经过转换、放大驱动伺服电动机，带动机床各轴运动，并进行反馈控制，使刀具与工件及其他辅助装置严格的按照加工程序规定的顺序、轨迹和参数有条不紊的工作，从而加工出零件的全部轮廓。
5、数控机床的分类：按功能用途分类“金属切削类数控机床、成形加工类数控机床、特种加工类数控机床、其他类型加工机床” 按运动轨迹分类“点位控制数控机床、直线控制数控机床、轮廓控制数控机床” 按伺服系统的控制原理分类“开环控制数控系统、全闭环控制数控系统、半闭环控制数控系统”6、内槽圆角的大小决定着刀具直径的大小，因而内槽圆角半径不应过小。
7、切削速度和主轴转速d n v cπ1000=8、数控机床坐标轴的确定：确定机床坐标轴时，一般是先确定Z 轴，然后再确定X 轴和Y 轴。
；旋转轴：旋转轴的定义也按照右手定则，绕X轴旋转为A轴，绕Y轴旋转为B轴，绕Z轴旋转为C轴。
A、B、C以外的转动轴用D、E表示。
9、机床的参考点：有的机床在返回参考点（称“回零”）时，显示为，z0），则表示该机床零点被建立在参考点上。
零（x0，y10、刀位点：所谓刀位点是指加工和编制程序时，用于表示刀具特征的点，也是对刀和加工的基准点。
铣刀和车刀的刀位点通常指刀具的刀尖；钻头的刀位点通常指钻尖；立铣刀、端面铣刀和键槽铣刀的刀位点指刀具底面的中心；而球头铣刀的刀位点指球头中心。
11、程序结构：数控程序由程序编号、程序内容和程序结束段组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总分: 100分考试时间:分钟单选题1. 存储器包括只读存储器和随机存储器，只读存储器英语缩写_____(5分)(A) CRT(B) PIO(C) ROM(D) RAM参考答案：C2. 单片机是_____(5分)(A) 微型计算机(B) 计算机系统(C) 微机系统(D) 微处理器参考答案：A3. DNC系统是指_____(5分)(A) 自使用控制(B) 计算机数控(C) 柔性制造系统(D) 计算机辅助系统参考答案：B4. 在N05.G02，X+-042.Y+-042.Z+-042.F04.T03.M02.LF这样一个程序段中，F0 4指的是_____(5分)(A) 进给速度(B) 主轴转速(C) 刀具代码(D) 辅助功能字参考答案：A5. 存储器的容量单位中1GB=_____(5分)(A) 1000KB(B) 1024KB(C) 1000MB(D) 1024MB参考答案：D6. 数控机床的组成部分包括_____(5分)(A) 输入装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库(B) 输入装置、程序载体、CNC装置、伺服系统、位置反馈系统、机械部件(C) 输入装置、程序载体、PLC装置、伺服系统、开环控制系统、机械部件(D) 输入装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库参考答案：B7. 数控机床的组成部分包括_____(5分)(A) 输入装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库(B) 输入装置、程序载体、CNC装置、伺服系统、位置反馈系统、机械部件(C) 输入装置、程序载体、PLC装置、伺服系统、开环控制系统、机械部件(D) 输入装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库参考答案：B8. 在编写数控加工指令时，以下那个代码代表的是逆时针圆弧插补指令_____(5分)(A) G01(B) G02(C) G03(D) G90参考答案：C9. 计算机数控系统的优点不包括_____(5分)(A) 利用软件灵活改变数控系统功能，柔性高(B) 充分利用计算机技术及其外围设备增强数控系统功能(C) 数控系统功能靠硬件实现，可靠性高(D) 系统性能价格比高，经济性好参考答案：C10. 对于卧式数控车床的坐标系，一般以主轴上夹持的工件最远端面作为Z轴的基准点，则Z轴的正方向是_____(5分)(A) 从此基准点沿床身远离工件的方向(B) 从此基准点沿床身接近工件的方向(C) 从此基准点垂直向上的方向(D) 从此基准点垂直向下的方向参考答案：A填空题11. 能够自动改变机床切削用量，以便实时的适应机床加工状态的控制系统称为___(1)__ _ (5分)(1). 参考答案: 自适应控制系统12. 确定数控机床坐标系时首先要确定___(2)___ ，它是沿提供切削功率的主轴轴线方向。
(5分)(1). 参考答案: Z轴14. 数控机床按照控制原理的不同，分为开环控制的数控机床、闭环控制的数控机床和__ _(4)___ 。
(5分)(1). 参考答案: 半闭环控制的数控机床(1).17. 与机床主轴重合或平行的刀具运动坐标轴为Z轴，远离工件的刀具运动方向为___(7) ___ 。
(5分)(1). 参考答案: Z轴正方向18. 数控机床大体由输入输出设备、数控装置、伺服系统、___(8)___ 和机床本体组成。
(5分)(1). 参考答案: 测量反馈装置(1).20. 数控系统根据工件轮廓和刀具半径自动计算出刀具中心轨迹的功能被称为___(10)__ _ (5分)(1). 参考答案: 刀具半径自动补偿功能总分: 100分考试时间:分钟单选题1. 插补运算的主要任务是确定刀具的_____(5分)(A) 速度(B) 加速度(C) 运动轨迹(D) 运动距离参考答案：C2. 数控系统中逐点比较法插补的四个节拍依次是_____(5分)(A) 偏差判别、偏差计算、坐标进给、终点判别(B) 偏差计算、偏差判别、坐标进给、终点判别(C) 偏差计算、坐标进给、偏差判别、终点判别参考答案：A3. 在逐点比较法直线插补中，若偏差函数等于零，表明刀具在直线的_____(5分)(A) 上方(B) 下方(C) 起点(D) 直线上参考答案：D4. 逐点比较插补法，反映刀具偏离所加工曲线情况的是_____(5分)(A) 偏差函数(B) 被积函数(C) 积分函数(D) 插补函数参考答案：A5. 现代中高档CNC系统中的计算机硬件结构多采用_____(5分)(A) 单CPU、模块化结构(B) 单CPU、大板结构(C) 多CPU、大板结构(D) 多CPU、模块化结构参考答案：D6. 数控系统常用的两种插补功能是_____(5分)(A) 直线插补和螺旋线插补(B) 螺旋线插补和抛物线插补(C) 直线插补和圆弧插补(D) 圆弧插补和螺旋线插补参考答案：C7. 数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会_____(5分)(A) 增大驱动功率(B) 降低传动效率(C) 增大摩擦力(D) 造成反向失动量参考答案：D8. 滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是_____(5分)(A) 增大滚珠直径，适当增加滚珠数目(B) 增大滚珠直径，适当减少滚珠数目(C) 减小滚珠直径，适当增加滚珠数目(D) 减小滚珠直径，适当减少滚珠数目参考答案：B9. 数字积分插补法能实现_____插补(4分)(A) 平面圆弧、直线(B) 空间圆弧、直线(C) 以上全对参考答案：C10. 数据采样插补最终输出信号为_____(4分)(A) 脉冲信号(B) 二进制数据(C) 模拟电压信号(D) 模拟电流信号参考答案：B11. 基准脉冲插补最终输出信号为_____(4分)(A) 脉冲信号(B) 二进制数据(C) 模拟电压信号(D) 模拟电流信号参考答案：A12. 滚珠丝杠预紧的目的是_____(4分)(A) 增加阻尼比，提高抗震性(B) 提高运动稳定性(C) 清除轴向间隙和提高传动刚度(D) 加大摩擦力，使体系能自锁参考答案：C判断题13. 在插补过程中，每走一步都要完成“偏差判别、进给计算、新偏差计算、终点判别”四个节拍。
(4分)正确错误参考答案：正确解题思路：14. 软件插补的优点是速度快、精度高(4分)正确错误参考答案：错误解题思路：15. 数字积分圆弧插补与直线插补一样，均可以在空间任意方位实现。
(4分)正确错误参考答案：正确解题思路：16. 插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。
(4分)正确错误参考答案：正确解题思路：填空题17. ___(1)___ 的任务是以最简单的数学计算方法用微小的直线段去逼近工件的成型轮廓。
(4分)(1). 参考答案: 插补运算(1).21. 在工件加工过程中，每个坐标轴各有一套独立的___(5)___ ，以控制伺服电动机按规定的要求运转。
(4分)(1). 参考答案: 伺服控制器(1).总分: 100分考试时间:分钟单选题1. 数控机床检测反馈装置可以将工作台的位移量转换成_____并且反馈给C、NC系统。
(4分)(A) 脉冲(B) 电信号(C) 角位移(D) 步距参考答案：B2. 数控机床位置检测装置中_____不属于旋转型检测装置(4分)(A) 光栅尺(B) 旋转变压器(C) 脉冲编码器参考答案：A3. 数控机床位置检测装置中，_____属于旋转型检测装置(4分)(A) 光栅尺(B) 磁栅尺(C) 感应同步器(D) 脉冲编码器参考答案：D4. 在增量式光电码盘测量系统中，使光栅板的两个夹缝距离比刻线盘两个夹缝之间的距离小于1/4节距，目的是_____(4分)(A) 测量被检工作轴的回转角度(B) 测量被检工作轴的转速(C) 测量备检工作轴的旋转方向(D) 提高码盘的测量精度参考答案：C5. 莫尔条纹的形成主要是利用光的_____现象(4分)(A) 透射与干涉(B) 反射与干涉(C) 反射(D) 衍射参考答案：A6. _____不能提高光栅的分辨精度(4分)(A) 增大刻线密度(B) 提高刻线精度(C) 提高鉴向倍频的倍数(D) 使指示光栅刻线与标尺光栅刻线的夹角为0度参考答案：D7. 感应同步器的工作原理是根据定尺和滑尺绕组间的_____(4分)(A) 电容变化而工作的(B) 电阻变化而工作的(C) 电磁感应作用而工作的(D) 相互作用力而工作的参考答案：C8. 一台三相反应式步进电动机，转子有40个齿。
当采用双三拍通电运行时，其步距角为_ ____(4分)(A) 0.75°(B) 1.5°(C) 3°(D) 6°参考答案：C9. 步进电动机驱动电路实际上是一个_____(4分)(A) 功率放大器(B) 脉冲电源(C) 脉冲信号发生器(D) 直流电源参考答案：A10. 步进电动机按原理可分为下列哪一类( )(4分)(A) 伺服式、功率式(B) 轴向式、径向式(C) 反应式、励磁式(D) 反应式、混合式参考答案：D11. 采用步进电机的开环进给系统中，系统的当量脉冲为0.01mm，步进电机的步距角3°，齿轮传动比i=0.1,则滚珠丝杠的导程为_____mm(4分)(A) 6(B) 8(C) 10(D) 12参考答案：D12. 交、直流伺服电动机和普通交、直流电动机相比，_____(4分)(A) 工作原理及结构完全相同(B) 工作原理相同但结构不同(C) 工作原理不同但结构相同(D) 工作原理及结构完全不同参考答案：B13. 永磁宽调速直流电动机与小惯量直流伺服电动机相比，具有_____的优点(4分)(A) 输出转矩低，过载能力强，动态响应好，调速范围宽(B) 输出转矩高，过载能力强，动态响应好，调速范围宽(C) 输出转矩高，过载能力弱，动态响应好，调速范围宽(D) 输出转矩低，过载能力强，动态响应差，调速范围宽参考答案：B14. PWM-M系统是指_____(4分)(A) 直流发电机-电动机组(B) 可控硅直流调压电源加直流电动机组(C) 感应电动机变频调速系统(D) 脉冲宽度调制器——直流电动机调速系统参考答案：D15. 数控机床要求在_____进给运动下不爬行，有高的灵敏度(4分)(A) 停止(B) 高速(C) 低速(D) 匀速参考答案：C16. 光栅利用了莫尔条纹原理，被广泛用于动态测量，但它的缺点是_____(4分)(A) 怕振动和油污(B) 速度慢(C) 抗电磁干扰差(D) 很容易变形参考答案：A17. 用直线感应同步器和数字显示系统测量位移，要求最大测量速度V max=9m/min，脉冲当量q=0.01mm，顾磁频率f_______(3分)(A) ≥15Hz(B) ≥90Hz(C) ≥900Hz(D) ≥15KHz参考答案：D18. 下列检测装置中，用于直接测量直线位移的检测装置为_______(3分)(A) 绝对式旋转编码器(B) 增量式旋转编码器(C) 旋转变压器(D) 直线光栅参考答案：D19. 直线感应同步器定尺上是_______(3分)(A) 正弦绕组(B) 余弦绕组(C) 连续绕组(D) 分段绕组参考答案：C20. 步进电动机按原理可分为下列哪一类_______(3分)(A) 伺服式、功率式(B) 轴向式、径向式(C) 反应式、励磁式(D) 反应式、混合式参考答案：D21. 下列检测装置中，用于直接测量直线位移的检测装置为_____(3分)(A) 绝对式旋转编码器(B) 增量式旋转编码器(C) 旋转变压器(D) 直线光栅参考答案：D22. 直光栅在数控机床中的作用是_______(3分)(A) 测工作台位移(B) 限位(C) 测主轴电机转角(D) 测主轴转速参考答案：A23. 数控机床的检测原件光电编码器属于_______(3分)(A) 旋转式检测原件(B) 移动式检测原件(C) 接触式检测原件(D) 其他参考答案：A判断题24. 由于步距误差的存在，步进电动机在一转内的累积误差将很大，导致控制精度低。
