Mesh对讲机原理
一、引言
Mesh对讲机是一种无线通信设备，通过无线网状网络技术实现多对多的语音通信。
它在现代通讯领域扮演着重要的角色，被广泛应用于户外探险、物流运输、建筑工地等需要实时语音通信的场景。
本文将对Mesh对讲机的原理进行介绍。
二、Mesh网络结构
Mesh对讲机采用的是网状网络结构，也称为Mesh网络。
与传统的星型网络不同，Mesh网络中的设备可以直接与其他设备通信，而不需要通过中心节点转发。
Mesh网络中的每个设备都可以充当路由器，承担转发数据的功能，因此具有较强的自组织能力和鲁棒性。
三、Mesh对讲机工作原理
1. 自组网
当Mesh对讲机被开启时，它会首先寻找附近的其他Mesh对讲机设备。
设备之间会进行握手和认证，建立起安全的通信链路。
通过这种方式，Mesh对讲机可以自动建立一个网状网络，无需人工干预。
2. 数据传输
在Mesh网络中，数据传输是通过多跳方式进行的。
当一台Mesh 对讲机想要与另一台设备通信时，它会将数据传递给周围的其他设备，这些设备会继续将数据传递下去，直到达到目标设备。
这种多跳传输的方式保证了数据的可靠性和稳定性。
3. 路由算法
Mesh对讲机通过一种称为路由算法的方式来确定数据传输的路径。
路由算法会考虑到网络中设备的拓扑结构、设备之间的信号强弱以及设备之间的距离等因素，选择最佳的传输路径。
这样可以最大程度地减少数据传输的延迟和丢包率。
4. 频率管理
Mesh对讲机在数据传输时需要使用无线频率进行通信。
为了避免频率冲突和干扰，Mesh对讲机采用了频率管理技术。
它会自动选择可用的频率，并动态调整频率以适应网络的变化。
这种频率管理技术可以提高通信的稳定性和可靠性。
5. 语音编解码
Mesh对讲机在传输语音数据时，需要进行编码和解码。
编码将语音信号转换为数字信号，解码则将数字信号还原为语音信号。
常用的语音编解码算法有G.711、G.729等。
这些算法可以实现高质量的语音传输，并在保证语音质量的同时减少带宽消耗。
四、Mesh对讲机的优势
1. 自组织能力：Mesh对讲机可以自动建立网状网络，无需人工干预。
即使网络中有设备故障或新增设备，它也能自动调整网络拓扑，保证通信的连续性和稳定性。
2. 网络覆盖范围广：由于Mesh对讲机可以通过多跳传输数据，它的通信范围相对较广。
即使设备之间的距离较远，只要设备之间存在可靠的中继路径，数据传输也能够实现。
3. 抗干扰能力强：Mesh对讲机采用了频率管理技术，能够自动选择和调整频率，避免频率冲突和干扰。
这使得Mesh对讲机在复杂的无线环境中依然能够保持稳定的通信质量。
4. 扩展性好：由于Mesh对讲机的网络结构灵活，它可以根据需要扩展网络规模。
只要添加新的设备并与现有网络进行握手认证，新设备就可以加入到网络中，扩展网络的覆盖范围。
五、结论
Mesh对讲机的原理是基于网状网络结构，通过自组网、多跳传输、路由算法、频率管理和语音编解码等技术实现多对多的语音通信。
它具有自组织能力强、网络覆盖范围广、抗干扰能力强和扩展性好等优势。
Mesh对讲机的应用领域广泛，为户外探险、物流运输、建筑工地等需要实时语音通信的场景提供了可靠的解决方案。
对讲机原理

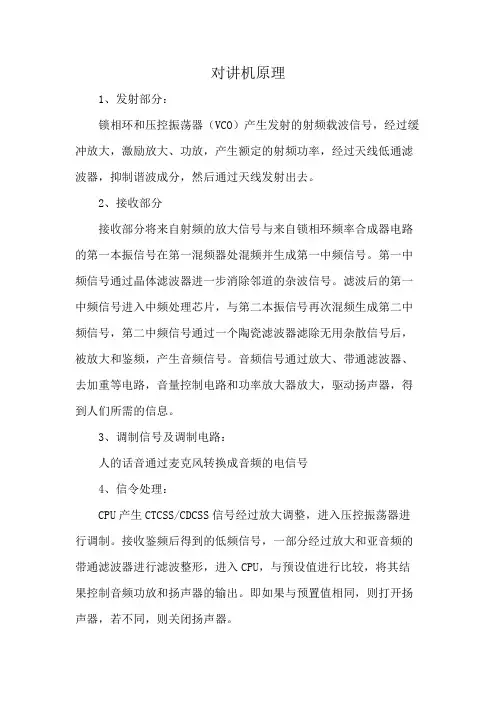

对讲机原理
1、发射部分：
锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。
2、接收部分
接收部分将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。
第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。
滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。
音频信号通过放大、带通滤波器、去加重等电路，音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。
3、调制信号及调制电路：
人的话音通过麦克风转换成音频的电信号
4、信令处理：
CPU产生CTCSS/CDCSS信号经过放大调整，进入压控振荡器进行调制。
接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。
即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。
对讲机的工作原理如下
1、发射部分：锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。
2、接收部分：接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。
第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。
滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。
音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。
3、调制信号及调制电路：人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。
4、信令处理：CPU产生CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。
接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。
即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。
1、发射部分：锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大、激励放大、功放，产生额定的射频功率，经过天线开关及低通滤波器，抑制谐波成分，然后通过天线发射出去。
2、接收部分：接收部分一般为二次变频超外差方式。
从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，再经过带通滤波器，进入第一混频，在第一混频器内，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号混频并生成第一中频信号。
第一中频信号通过晶体滤波器进一步消除邻道的杂波信号，滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过两个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。
对讲机是怎么做成的原理

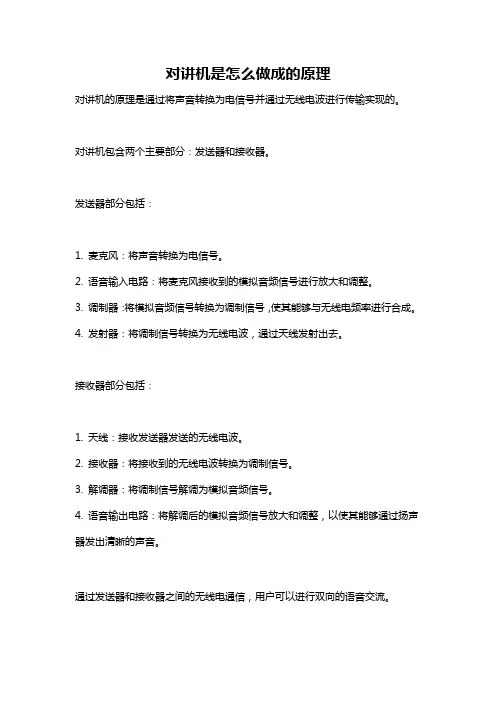

对讲机是怎么做成的原理
对讲机的原理是通过将声音转换为电信号并通过无线电波进行传输实现的。
对讲机包含两个主要部分：发送器和接收器。
发送器部分包括：
1. 麦克风：将声音转换为电信号。
2. 语音输入电路：将麦克风接收到的模拟音频信号进行放大和调整。
3. 调制器：将模拟音频信号转换为调制信号，使其能够与无线电频率进行合成。
4. 发射器：将调制信号转换为无线电波，通过天线发射出去。
接收器部分包括：
1. 天线：接收发送器发送的无线电波。
2. 接收器：将接收到的无线电波转换为调制信号。
3. 解调器：将调制信号解调为模拟音频信号。
4. 语音输出电路：将解调后的模拟音频信号放大和调整，以使其能够通过扬声器发出清晰的声音。
通过发送器和接收器之间的无线电通信，用户可以进行双向的语音交流。
对讲机是怎么工作原理
对讲机是怎么工作原理
对讲机的工作原理是利用无线电通信技术实现的。
它包括两个主要部分：发射机和接收机。
发射机的工作原理是通过话筒将声音转换成电信号，经过放大和调制处理后，由天线发射出去。
接收机则接收到天线接收到的电磁波信号，并将其转化为声音信号输出。
具体来说，发射机的工作过程如下：首先，话筒会将声音转换成微弱的电信号；然后，这个电信号经过放大器的放大处理，使其变得足够强大，以便远距离传输；接着，信号被调制成特定频率的射频信号，一般是无线电波信号；最后，通过天线将这个射频信号传播出去。
接收机的工作过程如下：首先，天线会接收到发射机发射出来的射频信号；然后，射频信号经过放大器的放大处理，使其电压变高，以便进行后续处理；接着，信号经过解调处理，将其转换回原始的声音信号；最后，经过扬声器放大和输出，人们就能听到发射机传输过来的声音。
总的来说，对讲机的工作原理是通过发射机将声音转化成射频信号发送出去，接收机则接收到射频信号并将其还原成声音信号输出，实现双向无线通信。
对讲机的工作原理
对讲机的工作原理对讲机是一种便携式无线通信设备，常用于各种场合的短距离语音通信。
它通过无线电波进行通信，具有简单易用、实时性强的特点。
对讲机的工作原理主要涉及到信号传输、调制解调和功率放大等方面。
一、信号传输对讲机的信号传输主要通过无线电波进行。
无线电波是一种电磁波，可以在空气中传播。
对讲机内部的麦克风将声音信号转换成电信号，然后通过发射器将电信号转换成无线电波进行传输。
接收器接收到无线电波后，将其转换成电信号，再通过扬声器将电信号转换成声音信号。
二、调制解调对讲机在信号传输过程中需要进行调制解调。
调制是将原始信号与载波信号进行合成，使其能够在无线电波中传输。
解调则是将接收到的调制信号还原成原始信号。
对讲机一般采用频率调制调幅（FM）的方式进行调制解调。
频率调制调幅是通过改变载波信号的频率和振幅来传输信息。
三、功率放大对讲机在信号传输过程中需要进行功率放大。
由于无线电波在传输过程中会受到各种干扰，为了保证信号的稳定传输，对讲机内部需要有功率放大器来增加信号的强度。
功率放大器会将输入信号的功率增加到足够的水平，以便信号能够在传输过程中保持稳定。
四、其他功能除了基本的信号传输、调制解调和功率放大功能外，对讲机还可以具备其他功能，如频道选择、通话加密、扩音等。
频道选择功能允许用户在使用对讲机时选择不同的频道，以避免干扰和交叉通信。
通话加密功能可以对通信内容进行加密，保护通信的安全性。
扩音功能可以将声音放大，使得在嘈杂环境中也能听到清晰的声音。
总结：对讲机的工作原理包括信号传输、调制解调和功率放大等方面。
通过无线电波进行通信，将声音信号转换成电信号进行传输，再将电信号转换成声音信号。
调制解调过程中采用频率调制调幅的方式，通过改变载波信号的频率和振幅来传输信息。
功率放大器用于增加信号的强度，以保证信号在传输过程中的稳定性。
除了基本功能外，对讲机还可以具备其他功能，如频道选择、通话加密、扩音等。
对讲机的工作原理的理解有助于我们更好地使用和维护对讲机设备。
对讲机的工作原理
对讲机的工作原理
对讲机是一种利用无线电技术实现远距离通信的设备。
它基于两个基本原理来实现通信：调频和半双工通信。
首先，调频是通过改变无线电信号的频率来传输信息的一种技术。
对讲机中的麦克风将声音转换为电信号，并通过调频器将电信号转换为特定的无线电信号。
这个信号经过无线电频率的调制，通过天线发送出去。
其次，对讲机采用半双工通信方式。
半双工通信是指通信双方不同时发言，而是一个发言时另一个听取。
对讲机中的接收器会接收到其他对讲机发送的信号，并经过解调器将其转换为可听的声音。
同时，该对讲机的发射器会停止发送信号，以便它可以接收来自其他对讲机的信号。
对讲机通信的双方需要在同一频率上运行，以便彼此可以接收和发送信息。
此外，通信距离和质量取决于天线的设计和信号传输的噪声情况。
总的来说，对讲机通过调频和半双工通信原理实现远距离的无线通信。
通过在相同频率上发送和接收信号，多个对讲机之间可以进行交流和协调。
对讲机的工作原理
对讲机的工作原理对讲机是一种无线通信设备，常用于需要频繁交流的场合，如建造工地、保安巡逻、旅游团队等。
它通过无线电波进行语音传输，实现人与人之间的远程通信。
下面将详细介绍对讲机的工作原理。
1. 无线电频率和通道选择对讲机使用的是无线电频率进行通信。
在使用前，用户需要选择合适的频率和通道，以避免与其他对讲机的干扰。
通常，对讲机有多个频率和通道可供选择，用户可以根据实际需求进行设置。
2. 话筒和扬声器对讲机的话筒用于接收用户的声音，将其转换成电信号。
而扬声器则将接收到的对方声音转换成声音信号，使用户能够听到对方的语音。
这样，用户可以通过按下话筒按钮进行发言，同时可以通过扬声器听到其他人的回复。
3. 调制和解调对讲机的调制和解调是实现语音传输的关键步骤。
调制将语音信号转换成无线电信号，以便通过无线电波传输。
解调则将接收到的无线电信号转换成语音信号，使其能够被扬声器播放出来。
这个过程需要使用到调制解调器。
4. 无线电信号传输对讲机使用的是无线电波进行信号传输。
在发言时，话筒将用户的声音转换成电信号，并通过调制器将其转换成无线电信号。
这些无线电信号通过天线发射出去，经过空气传播到接收方的对讲机。
接收方的对讲机的天线接收到无线电信号，并通过解调器将其转换成语音信号。
5. 电源和电路控制对讲机需要电源来提供能量。
通常，对讲机使用可充电电池作为电源，用户可以通过充电器对电池进行充电。
此外，对讲机还有一些电路控制，用于控制对讲机的开关、音量、频道等功能。
6. 天线对讲机的天线起到接收和发送无线电信号的作用。
天线的长度和形状与工作频率相关，通常对讲机的天线是固定在机身上的。
天线的质量和性能对对讲机的通信质量有一定影响，因此选择合适的天线也很重要。
7. 信道扫描为了避免与其他对讲机的干扰，对讲机通常具有信道扫描功能。
通过信道扫描，对讲机可以自动搜索空暇的频率和通道，并自动切换到最佳的通信状态。
这样可以提高通信的可靠性和效率。
对讲机的工作原理
对讲机的工作原理对讲机是一种便携式的通信设备，可以实现双向语音通信。
它在无线电通信领域有着广泛的应用，例如在警察、消防员、工地工人等需要频繁进行通信的场合。
对讲机的工作原理主要包括信号传输、调制解调和功率放大等几个关键步骤。
1. 信号传输：对讲机使用的是无线电波进行通信，因此首先需要将语音信号转换为无线电信号。
当用户按下对讲机上的按键时，内部的麦克风会将声音转换为电信号，然后经过放大和滤波等处理后，进入到调制解调器中。
2. 调制解调：调制解调是对讲机中的一个重要环节，它将音频信号转换为适合无线传输的调制信号，并在接收端将调制信号还原为原始的音频信号。
在调制过程中，对讲机使用的是频率调制（FM）技术。
具体来说，对讲机会将音频信号与一个固定的载波频率相结合，形成调制信号。
这个调制信号的频率会随着音频信号的变化而变化，从而实现音频信号的传输。
在解调过程中，接收端的对讲机会通过解调器将收到的调制信号还原为原始的音频信号。
这样，接收端的用户就能听到发送端的语音。
3. 功率放大：由于无线电信号在传输过程中会受到衰减和干扰，为了保证通信质量，对讲机还需要进行功率放大。
功率放大器会将解调后的音频信号进一步放大，以便在传输过程中能够克服衰减和干扰。
功率放大器通常由晶体管或者集成电路组成，它们能够将信号的能量增加到足够的水平，以便在接收端能够清晰地听到语音。
除了以上的关键步骤，对讲机还需要一些其他的组件来实现其功能，例如天线、电池、扬声器和显示屏等。
天线用于接收和发送无线电信号，它能够将发送端的信号传输到接收端，并将接收端的信号传输到对讲机的电路中。
电池则提供对讲机所需的电能，以供其正常工作。
不同型号的对讲机可能使用不同类型的电池，例如锂电池或者镍镉电池。
扬声器用于将接收到的音频信号转换为声音，使用户能够听到对方的语音。
显示屏可以显示对讲机的状态信息，例如电池电量、信号强度和频道等。
总结起来，对讲机的工作原理主要包括信号传输、调制解调和功率放大等几个关键步骤。
对讲机的工作原理
对讲机的工作原理引言概述：对讲机是一种便携式通信设备，广泛应用于各个领域，如公共安全、建筑工地和旅游等。
它通过无线电波进行通信，实现了人与人之间的实时语音交流。
本文将详细介绍对讲机的工作原理。
一、无线电通信原理1.1 电磁波传播对讲机利用电磁波进行通信，电磁波是一种由电场和磁场组成的波动现象。
它可以通过空气、水和固体等介质传播，其中最常用的介质是空气。
电磁波的传播速度是光速，大约为每秒30万公里。
1.2 调制解调在对讲机中，语音信号需要被转换成电磁波才能传输。
这个过程称为调制。
调制的目的是将语音信号的低频部分转换成高频电磁波，以便在空中传输。
接收方收到电磁波后，需要将其转换回原始的语音信号，这个过程称为解调。
1.3 信道选择对讲机的通信频率是固定的，通常由国家的通信管理机构指定。
在使用对讲机时，用户需要选择合适的频率进行通信。
不同频率的对讲机之间不会干扰，这样可以保证通信的质量和可靠性。
二、对讲机的组成部分2.1 发射器与接收器对讲机由发射器和接收器组成。
发射器负责将语音信号转换成电磁波并发送出去，而接收器则接收并解调收到的电磁波，并将其转换成可听的语音信号。
2.2 天线天线是对讲机中非常重要的组成部分，它负责接收和发送电磁波。
天线的设计和位置对对讲机的通信距离和质量有很大的影响。
2.3 电源与电路对讲机需要电源来供电，通常使用可充电电池。
电源为对讲机提供所需的能量，而电路则负责控制对讲机的各种功能，如音量调节、频道切换等。
三、对讲机的工作模式3.1 单工模式在单工模式下，对讲机只能在一个频率上进行通信，只能单向传输语音信号。
这种模式适用于需要集中指挥和控制的场合，如紧急救援和安保工作。
3.2 半双工模式半双工模式下，对讲机可以在同一个频率上进行双向通信，但同一时间只能有一方发言。
这种模式适用于需要频繁交流但又不需要同时发言的场合，如团队合作和工地作业。
3.3 全双工模式全双工模式下，对讲机可以同时进行双向通信，双方可以同时发言和听取对方的语音。
对讲机的工作原理
对讲机的工作原理对讲机是一种便携式无线通信设备，常用于需要实时交流和协调的场合，如公安、消防、工地、旅游等。
它可以实现一对一或一对多的语音通信，具有简单、快捷、高效等特点。
下面将详细介绍对讲机的工作原理。
一、对讲机的基本组成部分1. 发射器：负责将声音信号转换为无线电信号并发送出去。
2. 接收器：负责接收来自其他对讲机的无线电信号并将其转换为声音信号。
3. 天线：用于接收和发送无线电信号。
4. 电源：提供对讲机所需的电力。
5. 控制电路：控制对讲机的各种功能和操作。
6. 扬声器和麦克风：用于听到和发出声音。
二、1. 语音信号传输当用户按下对讲机上的发射按钮时，麦克风会将用户的声音转换为电信号。
接着，控制电路将这个电信号发送给发射器。
发射器将电信号转换为无线电信号，并通过天线发送出去。
其他对讲机的接收器通过天线接收到这个无线电信号，并将其转换为电信号。
接着，控制电路将电信号发送给扬声器，扬声器将电信号转换为声音信号，用户就能听到其他人的声音。
2. 信道选择和调谐对讲机通常有多个信道可供选择。
用户可以根据需要选择不同的信道，以避免干扰和交叉通信。
控制电路负责选择和设置信道，并将信道信息发送给发射器和接收器。
对讲机还可以通过调谐功能进行频率调整，以确保发送和接收的信号频率一致，以便正常通信。
3. 电源供应对讲机通常使用可充电电池作为电源。
电池可以通过对讲机上的充电插口进行充电。
控制电路负责监测电池电量，并在电量低时发出警告信号。
用户可以根据需要更换电池或充电。
4. 信号传输距离对讲机的信号传输距离受多种因素影响，如天线高度、环境障碍物、天气状况等。
通常情况下，对讲机的信号传输距离在几公里到几十公里之间。
5. 附加功能现代对讲机通常具有一些附加功能，以提高其实用性和便利性。
例如，一些对讲机具有GPS定位功能，可以实时追踪对讲机的位置。
另外，一些对讲机还具有防水、防尘、抗震等特性，以适应不同的使用环境。
三、对讲机的优点和应用领域1. 优点对讲机具有以下优点：- 便携性：对讲机小巧轻便，方便携带和使用。
