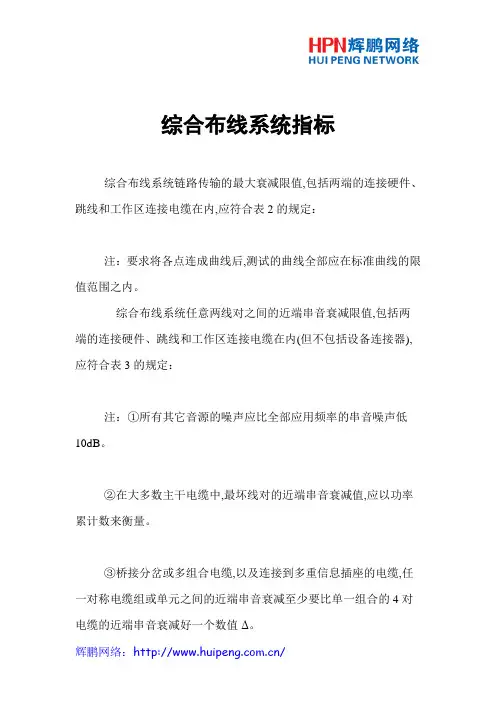

综合布线系统指标
综合布线系统指标综合布线系统链路传输的最大衰减限值,包括两端的连接硬件、跳线和工作区连接电缆在内,应符合表2的规定：注：要求将各点连成曲线后,测试的曲线全部应在标准曲线的限值范围之内。
综合布线系统任意两线对之间的近端串音衰减限值,包括两端的连接硬件、跳线和工作区连接电缆在内(但不包括设备连接器),应符合表3的规定：注：①所有其它音源的噪声应比全部应用频率的串音噪声低10dB。
②在大多数主干电缆中,最坏线对的近端串音衰减值,应以功率累计数来衡量。
③桥接分岔或多组合电缆,以及连接到多重信息插座的电缆,任一对称电缆组或单元之间的近端串音衰减至少要比单一组合的4对电缆的近端串音衰减好一个数值Δ。
Δ=6dB＋10Lg(n＋1)dB式中：n为电缆中非光纤的对称电缆组数综合布线系统中任一电缆接口处的反射衰减限值,应符合表4的规定：综合布线系统链路衰减与近端串音衰减的比率(ACR),应符合表5的规定:注：①ACR(dB)＝an(dB)-a(dB)式中：an--任意两线对间的近端串音衰减值a--链路传输的衰减值②本表所列的ACR值优于计算值,在衰减和串音衰减之间允许有一定限度的权衡选择,其选择范围如表6所示。
综合布线系统线对的直流环路电阻限值,当系统分级和传输距离在表1规定的情况下,应符合表7的规定：注：①100Ω双绞电缆的直流环路电阻值应为19．2Ω/100m；②150Ω双绞电缆的直流环路电阻值应为12Ω/100m。
综合布线系统线对的传播延迟限值，应符合表8的规定：注：配线(水平)子系统中的最大传播延迟不得超过lμs。
综合布线系统的纵向差分转换衰减(平衡)限值,应符合表9的规定：注：纵向差分转换衰减的测试方法正在研究。
综合布线系统的相邻线对综合近端串扰(Power sum)限值应符合表10的规定：相邻线对综合近端串扰(Power sum)其值为在4对双绞线的一侧,3个发送信号的线对向另一相邻接收线对产生串扰的总和近端串扰值。
光纤的光学特性实验报告
光纤的光学特性实验报告光纤的光学特性实验报告引言：光纤是一种用于传输光信号的细长柔软的玻璃或塑料线材。
它具有高速传输、大容量、抗干扰等优点，在通信、医学、工业等领域得到广泛应用。
本实验旨在探究光纤的光学特性，了解其传输特性、损耗和色散等参数。
一、实验原理光纤的传输原理是基于全反射的现象。
当光线从光密度较高的介质射入光密度较低的介质时，会发生全反射。
光纤由两部分组成：芯和包层。
芯是光的传输通道，包层则用于保护芯。
光纤的传输特性与芯和包层的折射率有关。
二、实验设备和材料1. 光纤：包括单模光纤和多模光纤。
2. 光源：如激光器或LED。
3. 光功率计：用于测量光纤的光功率。
4. 光纤衰减器：用于调节光纤的损耗。
5. 光纤色散分析仪：用于测量光纤的色散。
三、实验步骤1. 准备工作：将实验设备连接好，确保光源的稳定输出和光功率计的准确测量。
2. 测量光纤的损耗：将光纤连接到光源和光功率计之间，记录不同长度下的光功率值，并计算损耗。
3. 测量光纤的色散：将光纤连接到光源和光纤色散分析仪之间，调节光纤的长度，记录不同长度下的色散值。
四、实验结果与分析1. 光纤的损耗：根据测量数据，绘制光功率与光纤长度的关系曲线。
从曲线中可以观察到光纤的损耗随着长度的增加而增加，这是由于光纤材料的吸收和散射引起的。
同时，可以计算出单位长度的损耗值，评估光纤的传输质量。
2. 光纤的色散：根据测量数据，绘制色散值与光纤长度的关系曲线。
色散是指光信号在光纤中传输过程中不同波长的光速度差异引起的现象。
从曲线中可以观察到色散值随着光纤长度的增加而增加，这是由于光纤的折射率剖面引起的。
通过计算色散系数，可以评估光纤对不同波长光信号的传输性能。
五、实验结论通过本实验，我们了解到光纤的光学特性与其折射率、长度等因素密切相关。
光纤的损耗和色散是影响光纤传输质量的重要参数。
在实际应用中，需要根据具体需求选择合适的光纤类型和长度，以达到最佳的传输效果。
201110251664.1一种电光PIN二极管和由其构成的电光开关或光衰减器介绍
说 明 书 摘 要本发明公开了一种电光PIN二极管和由其构成的电光开关或光衰减器，它由以半导体本征区作为芯区的脊波导构成，所述脊波导的平板区的两侧分别为掺杂P 型半导体的P型掺杂区和掺杂N型半导体的N型掺杂区。
所述脊波导的平板区高度小于所述脊波导脊高度的一半。
所述脊波导的脊宽与所述脊波导的总高度相近，波导传导的主模的主要能量限制在芯区（即波导脊下的半导体区）。
所述电光开关或光衰减器，从输入到输出依次包括一个输入Y分支耦合器、一对输入模式变换器、一段由两支并行的电光PIN二极管构成的有源波导区、一对输出模式变换器、和一个输出Y分支耦合器。
本发明结构能提高载流子注入效率，降低器件总功耗，且具有高消光比。
摘 要 附 图权 利 要 求 书1、一种电光PIN二极管，其特征在于，所述电光PIN二极管由以半导体本征区作为芯区的脊波导构成，所述脊波导的平板区的两侧分别为P型掺杂区和N型掺杂区，所述P型掺杂区掺杂P型半导体，所述N型掺杂区掺杂N型半导体；所述脊波导的平板区高度小于所述脊波导脊高度的一半；所述P型掺杂区和N型掺杂区有相当高的掺杂浓度，当所述PIN二极管由正向电流驱动时，所述两个掺杂区作为载流子的注入源；所述脊波导的脊宽与所述脊波导的总高度相近，波导传导的主模的主要能量限制在芯区（即波导脊下的半导体区）；所述P型掺杂区和N型掺杂区各包括一个位于外加电极下方掺杂浓度高的重掺杂区，所述两个外加电极和所述重掺杂区分别位于所述PIN二极管的两侧。
2、一种由权利要求1所述的电光PIN二极管构成的电光开关或光衰减器，其特征在于，所述电光光开关或光衰减器从输入到输出依次由一个作为输入光分路器的输入Y分支耦合器、一对输入模式变换器、一段由两支并行的电光PIN二极管构成的有源波导区、一对输出模式变换器、和一个作为输出光合束器的输出Y分支耦合器构成；所述输入、输出Y分支耦合器由单模波导构成，所述单模波导包含一段对高次弱导模有高损耗的弯曲波导部分；所述输入模式变换器将所述输入Y分支耦合器的导模转化成所述电光PIN二极管波导传导的主模，所述输出模式变换器将所述电光PIN二极管波导传导的主模转化成所述输出Y分支耦合器的导模；所述有源波导区的一对并行的电光PIN二极管分别由一对外加电极驱动。

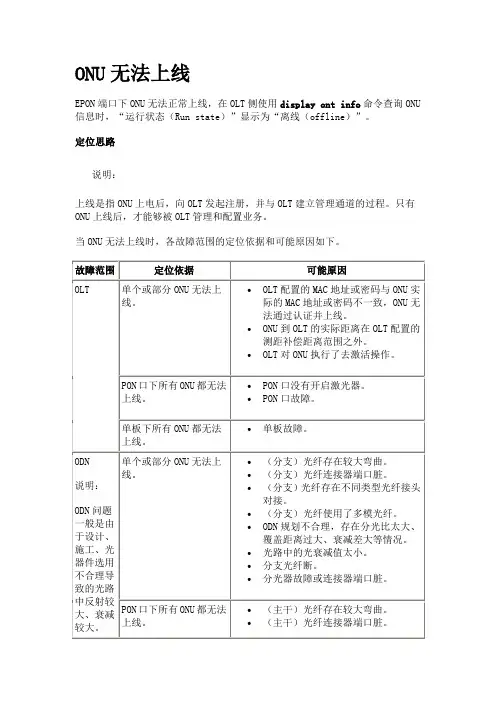

光猫状态异常故障讲解
ONU无法上线EPON端口下ONU无法正常上线，在OLT侧使用display ont info命令查询ONU 信息时，“运行状态（Run state）”显示为“离线（offline）”。
定位思路说明：上线是指ONU上电后，向OLT发起注册，并与OLT建立管理通道的过程。
只有ONU上线后，才能够被OLT管理和配置业务。
当ONU无法上线时，各故障范围的定位依据和可能原因如下。
注意：为便于故障申告，请保存所有定位操作和排障操作的执行结果。
操作步骤1.在出现“ONU的运行状态为offline”故障现象时，检查OLT是否产生如下告警。
如果根据告警进行处理后，ONU运行状态仍然为“offline”。
=>2o0x60000009 ONT认证信息非法o0x60311011 ONT掉电(DGi)o0x60112007 分支光纤断或OLT检测不到预期的单EPON ONT的光信号(LOSi)o0x6031100e 主干光纤断或OLT检测不到预期的光信号（LOS）o0x60110008 ONT光通路信号质量差2.处理OLT问题，如果排除OLT问题后。
ONU仍然无法上线。
=>33.处理ODN问题，如果排除ODN问题后，ONU仍然无法上线。
=>44.处理ONU问题，如果排除ONU问题后，ONU仍然无法上线。
=>55.请将上述处理过程的操作结果放入故障申告模板，并将申告模板内容填写完整，提交华为技术支持处理。
6.故障已清除。
ONU的配置恢复失败EPON端口下ONU能够正常上线，但在OLT侧使用display ont info命令查询ONU 信息时，“配置状态（Config state）”显示为“失败（failed）”。
定位思路说明：配置恢复是指离线的ONU上线后，OLT将配置下发给ONU，ONU根据配置调整工作参数的过程。
当出现“ONU的配置恢复状态为failed”现象时，可能的原因如下。
1.检查OLT下发的配置是否超出了ONU的实际能力。
光线通信原理实验报告
一、实验目的1. 了解光纤通信的基本原理和特点。
2. 掌握光纤通信系统中的基本元件及其作用。
3. 通过实验验证光纤通信信号的传输特性。
二、实验器材1. 光纤通信实验平台2. 光源（LED、激光）3. 光纤（单模、多模）4. 光功率计5. 光纤连接器6. 光纤耦合器7. 光纤衰减器8. 光纤测试仪9. 信号发生器10. 示波器三、实验原理光纤通信是一种利用光纤作为传输介质，通过激光或LED光源作为信息载体，实现远距离、高速率信息传输的通信方式。
实验中，我们将验证以下原理：1. 光纤传输特性：光纤具有低损耗、宽带宽、抗干扰能力强等特点，是现代通信的重要传输介质。
2. 光纤通信系统组成：光源、光纤、光功率计、光纤连接器、光纤耦合器、光纤衰减器、光纤测试仪、信号发生器、示波器等。
3. 光纤通信信号传输：通过实验验证光纤通信信号的传输特性，包括传输损耗、色散、非线性效应等。
四、实验步骤1. 光纤连接：将光源、光纤、光纤连接器、光纤耦合器、光纤衰减器等连接好，确保连接牢固、无松动。
2. 光功率测量：使用光功率计测量光源输出功率，记录数据。
3. 光纤传输：将光源发出的光信号通过光纤传输到接收端，使用光功率计测量接收端的光功率，记录数据。
4. 光纤损耗测量：通过光纤衰减器调整光纤传输损耗，使用光功率计测量接收端的光功率，记录数据。
5. 光纤传输特性测试：使用光纤测试仪测量光纤的传输损耗、色散、非线性效应等参数，记录数据。
6. 信号传输测试：使用信号发生器产生不同频率、不同幅度的信号，通过光纤传输，使用示波器观察接收端信号波形，记录数据。
五、实验结果与分析1. 光纤连接：实验中，光纤连接牢固，无松动现象。
2. 光功率测量：光源输出功率为X mW，接收端光功率为Y mW。
3. 光纤传输损耗：根据实验数据，计算光纤传输损耗为Z dB。
4. 光纤传输特性：根据光纤测试仪数据，光纤传输损耗、色散、非线性效应等参数符合理论预期。
Optical passive components
光纤准直器（Collimator) 种类
• C-Lens光纤准直器: Cylindrical-Lens,球端面透镜技术准直器 • G-Lens光纤准直器: Grin Lens,斜端面折射率径向渐变技术准直器 C-Lens 可通过增大端面曲率半径来增加工作距离，比G-Lens 改变参数相对容易，长工作距离应用中具有优势，而在普通应 用中，也因其成本优势受到欢迎。只是在Filter 型WDM 中，需 要在透镜的端面粘贴滤波片，Grin-Lens端面为平面易于贴片。
光纤准直器的基本原理是，将光纤端面置于准直透镜的焦点处，
使光束得到准直，然后在焦点附近轻微调节光纤端面位置，得 到所需工作距离，因此准直器的工作距离与光纤头和透镜的间
距L 相关。
光纤准直器的作用是将光纤输出的束腰半径较小而发散角较大 的近似高斯光束转化为腰斑较大而发散角较小的光束，以增加
对轴向间距的容查从而提高光纤与光纤之间的耦合效率，这样
光纤准直器（Collimator) 制作工艺 Lens组装
UV胶
玻璃管
Lens
Epoxy环氧树脂
光纤准直器（Collimator) 制作工艺 Pigtail组装
斜面对齐
对齐后作标记
光纤准直器（Collimator) 制作工艺 Lens Holder套管组装
Lens Holder
光纤准直器（Collimator) 主要性能技术指标：
连接器（Connector） 种类
1、活动连接器： a、连接器插头（Plug Connector）
使光纤（缆）在转换器或变换器中完成插拔功能的器件
b、转换器（Adaptor） 把光纤（缆）插头连接在一起，从而实现光纤接通的器件 c、跳线（Jumper Connector） 一根光纤（缆）的两端都装上插头 d、变换器（Converter） 使某种型号的插头换成另一种型号插头的器件 e、裸光纤转换器（Bare Fiber Adaptor） 使裸光纤与光源、探测器、各类光仪表连接的器件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
程控式多模光衰减器
1. 概述
程控式多模光衰减器是一种用于调节光信号强度的设备，通过改变光的传输路径中的损耗来实现对光信号的衰减。
它可以在光纤通信系统中起到精确控制和稳定调节光功率的作用，广泛应用于光纤通信、激光器输出功率控制、传感器系统等领域。
本文将详细介绍程控式多模光衰减器的工作原理、结构和应用，并对其优缺点进行分析。
2. 工作原理
程控式多模光衰减器主要由两个部分组成：多模干涉仪和程控单元。
多模干涉仪是实现光信号衰减的关键元件，它利用干涉效应来调节不同波长的光在传输路径中的相对强度。
当输入一个多模输入信号时，它会被分成两个不同路径上的波导。
这两个波导长度不同，从而导致两条路径上的波长相位差发生变化。
通过改变两个波导之间的相对长度差异，可以控制光信号的相位差，从而实现对光信号强度的调节。
程控单元负责控制多模干涉仪中的波导长度差异。
通过电子器件来改变波导长度，从而实现对光信号衰减的精确控制。
程控单元可以根据需要调节衰减量，并且可以实时监测和反馈光功率信息，以保持稳定的衰减水平。
3. 结构
程控式多模光衰减器通常由以下几个部分组成：
3.1 多模干涉仪
多模干涉仪是程控式多模光衰减器的核心部件。
它由两个不同路径上的波导组成，其中一个波导可调节长度。
通过改变这个可调节波导的长度，可以实现对光信号强度的精确调节。
3.2 程控单元
程控单元负责对多模干涉仪中的可调节波导进行精确控制。
它接收外部指令，并通过电子器件改变波导长度差异，从而实现对光信号衰减量的调节。
3.3 光功率监测和反馈系统
为了保持稳定的衰减水平，程控式多模光衰减器通常配备了光功率监测和反馈系统。
该系统可以实时监测光功率，并将监测到的数据反馈给程控单元，以便对波导长度进行调整。
4. 应用
程控式多模光衰减器在光纤通信领域有着广泛的应用。
以下是一些常见的应用场景：
4.1 光纤通信系统
在光纤通信系统中，不同传输距离和设备之间的匹配要求不同的光功率水平。
程控式多模光衰减器可以根据需要精确调节光功率，以满足不同设备之间的匹配要求。
4.2 激光器输出功率控制
激光器输出功率对于一些特定应用来说需要精确控制，例如激光打印机、激光切割机等。
程控式多模光衰减器可以通过调节输入激光器的功率来实现对输出功率的精确控制。
4.3 传感器系统
在一些传感器系统中，对于输入信号强度有一定要求。
程控式多模光衰减器可以根据需要调节输入信号强度，以满足传感器系统的要求。
5. 优缺点分析
5.1 优点
•精确控制：程控式多模光衰减器可以实现对光信号强度的精确调节，满足不同应用场景的需求。
•可编程性：程控单元可以根据外部指令进行编程，实现自动化控制和远程操作。
•实时监测和反馈：配备光功率监测和反馈系统，可以实时监测和反馈光功率信息，保持稳定的衰减水平。
5.2 缺点
•成本较高：由于其复杂的结构和精密的控制系统，程控式多模光衰减器相对比较昂贵。
•对环境要求高：多模干涉仪对温度、湿度等环境参数比较敏感，需要在恒温、无尘等条件下使用。
结论
程控式多模光衰减器是一种用于调节光信号强度的重要设备，在光纤通信、激光器输出功率控制、传感器系统等领域具有广泛的应用前景。
它通过干涉效应和程控单元的精确控制，实现对光信号的衰减。
虽然存在一些缺点，但其优点仍然使其成为许多应用场景中不可或缺的设备。
