可靠性设计与寿命实验

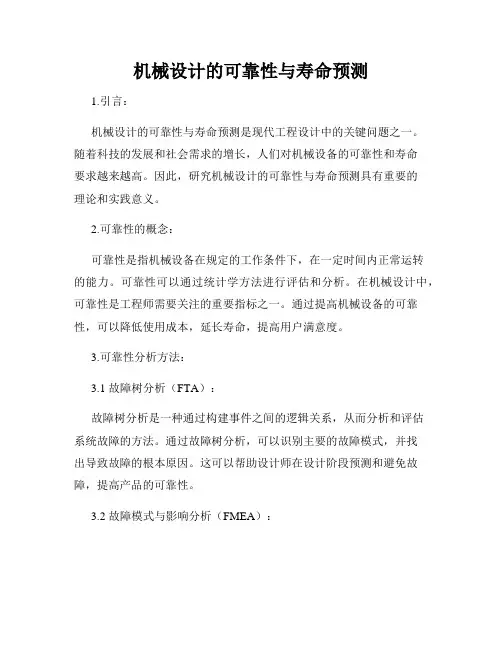

机械设计的可靠性与寿命预测
机械设计的可靠性与寿命预测1.引言：机械设计的可靠性与寿命预测是现代工程设计中的关键问题之一。
随着科技的发展和社会需求的增长，人们对机械设备的可靠性和寿命要求越来越高。
因此，研究机械设计的可靠性与寿命预测具有重要的理论和实践意义。
2.可靠性的概念：可靠性是指机械设备在规定的工作条件下，在一定时间内正常运转的能力。
可靠性可以通过统计学方法进行评估和分析。
在机械设计中，可靠性是工程师需要关注的重要指标之一。
通过提高机械设备的可靠性，可以降低使用成本，延长寿命，提高用户满意度。
3.可靠性分析方法：3.1 故障树分析（FTA）：故障树分析是一种通过构建事件之间的逻辑关系，从而分析和评估系统故障的方法。
通过故障树分析，可以识别主要的故障模式，并找出导致故障的根本原因。
这可以帮助设计师在设计阶段预测和避免故障，提高产品的可靠性。
3.2 故障模式与影响分析（FMEA）：故障模式与影响分析是一种通过识别潜在故障模式和评估其对系统性能的影响的方法。
通过FMEA分析，可以确定关键部件和关键工艺，进而采取相应的措施来提高系统的可靠性。
4.寿命预测方法：4.1 试验寿命预测方法：试验寿命预测方法是指通过对样品进行长时间的试验，获得寿命数据，并基于统计学原理来预测整个批次的寿命。
试验寿命预测方法在机械设计中应用广泛，尤其适用于具有复杂结构和工作条件的机械设备。
4.2 数值模拟寿命预测方法：数值模拟寿命预测方法是指通过建立相应的数学模型，运用数值计算方法预测机械设备的寿命。
数值模拟方法可以提前预测机械设备在各种工况下的寿命，有助于设计师优化设计方案，提高设备的可靠性和寿命。
5.可靠性与寿命的优化设计：在机械设计中，可靠性与寿命往往需要在不同的约束条件下进行优化。
例如，机械设备的寿命与材料的选择、工艺的确定、结构的设计等因素密切相关。
通过合理选择材料、优化工艺、改进结构等措施，可以提高机械设备的可靠性与寿命。
6.结论：机械设计的可靠性与寿命预测是当代工程设计中的重要问题。

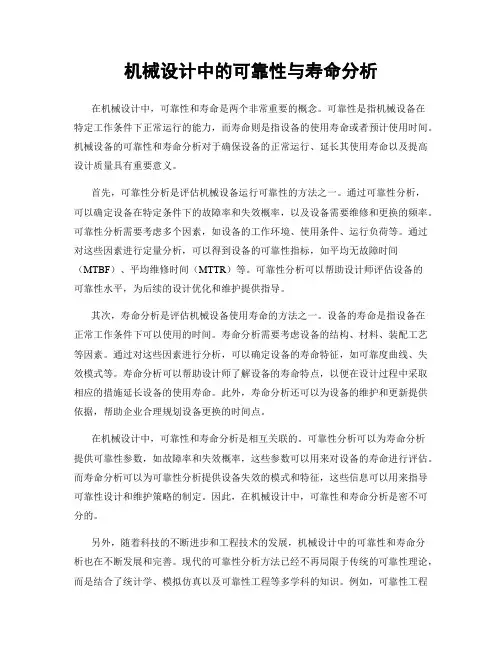

机械设计中的可靠性与寿命分析
机械设计中的可靠性与寿命分析在机械设计中，可靠性和寿命是两个非常重要的概念。
可靠性是指机械设备在特定工作条件下正常运行的能力，而寿命则是指设备的使用寿命或者预计使用时间。
机械设备的可靠性和寿命分析对于确保设备的正常运行、延长其使用寿命以及提高设计质量具有重要意义。
首先，可靠性分析是评估机械设备运行可靠性的方法之一。
通过可靠性分析，可以确定设备在特定条件下的故障率和失效概率，以及设备需要维修和更换的频率。
可靠性分析需要考虑多个因素，如设备的工作环境、使用条件、运行负荷等。
通过对这些因素进行定量分析，可以得到设备的可靠性指标，如平均无故障时间（MTBF）、平均维修时间（MTTR）等。
可靠性分析可以帮助设计师评估设备的可靠性水平，为后续的设计优化和维护提供指导。
其次，寿命分析是评估机械设备使用寿命的方法之一。
设备的寿命是指设备在正常工作条件下可以使用的时间。
寿命分析需要考虑设备的结构、材料、装配工艺等因素。
通过对这些因素进行分析，可以确定设备的寿命特征，如可靠度曲线、失效模式等。
寿命分析可以帮助设计师了解设备的寿命特点，以便在设计过程中采取相应的措施延长设备的使用寿命。
此外，寿命分析还可以为设备的维护和更新提供依据，帮助企业合理规划设备更换的时间点。
在机械设计中，可靠性和寿命分析是相互关联的。
可靠性分析可以为寿命分析提供可靠性参数，如故障率和失效概率，这些参数可以用来对设备的寿命进行评估。
而寿命分析可以为可靠性分析提供设备失效的模式和特征，这些信息可以用来指导可靠性设计和维护策略的制定。
因此，在机械设计中，可靠性和寿命分析是密不可分的。
另外，随着科技的不断进步和工程技术的发展，机械设计中的可靠性和寿命分析也在不断发展和完善。
现代的可靠性分析方法已经不再局限于传统的可靠性理论，而是结合了统计学、模拟仿真以及可靠性工程等多学科的知识。
例如，可靠性工程可以通过正交试验、故障树分析等方法对设备的可靠性进行优化和改进。
电子元器件的可靠性与寿命评估：方法与工具
电子元器件的可靠性与寿命评估：方法与工具电子元器件的可靠性和寿命评估是电子工程师和产品设计师在进行产品设计和制造过程中不可忽视的重要环节。
本文将详细介绍电子元器件可靠性和寿命评估的方法和工具，包括可靠性测试、加速寿命试验、失效模式与失效机理分析等。
一、可靠性测试可靠性测试是通过对元器件进行长时间不间断、高负载的工作，以模拟实际工作环境，获取元器件在运行过程中的可靠性指标。
可靠性测试可以分为环境应力测试和可靠性固有测试两种。
1. 环境应力测试环境应力测试是在电子元器件所处的环境条件下，对其进行工作负载测试，以评估其在实际工作环境下的可靠性。
常用的环境应力测试包括温度循环测试、湿度试验和振动冲击试验等。
- 温度循环测试：将元器件置于高温和低温交替的环境中，观察元器件在温度变化下的可靠性表现。
- 湿度试验：将元器件置于高湿度或低湿度环境中，观察元器件在湿度变化下的可靠性表现。
- 振动冲击试验：通过对元器件进行振动或冲击，观察元器件在振动或冲击下的可靠性表现。
2. 可靠性固有测试可靠性固有测试是通过对元器件在正常工作条件下进行长时间运行，观察其在实际工作环境下的可靠性表现。
常用的可靠性固有测试包括静电放电测试、高电压测试和电流波形测试等。
- 静电放电测试：通过在元器件上施加静电放电，观察元器件在静电放电下的可靠性表现。
- 高电压测试：通过在元器件上施加高电压，观察元器件在高电压下的可靠性表现。
- 电流波形测试：通过观察元器件在工作电流波形下的表现，评估其在实际工作环境中的可靠性。
二、加速寿命试验加速寿命试验是一种通过提高元器件运行环境中的应力水平，以缩短测试时间并模拟元器件长时间使用下的疲劳和老化过程的方法。
加速寿命试验可以分为温度加速寿命试验和电压加速寿命试验两种。
1. 温度加速寿命试验温度加速寿命试验通过提高元器件工作温度，加速元器件的老化过程。
常用的温度加速寿命试验方法包括高温老化试验和高温高湿老化试验。
可靠性寿命试验
共二十九页
Coffin-Manson Model
ACMD = (ΔTA/ΔTu)2 x (fA/fu) = Du/DA Du= DA*(ΔTA/ΔTu)2 x (fA/fu)
ACMD = Acceleration factor for number of cycles (dimensionless)
盐雾,霉菌,低气压,超高真空,红外谱检测,X射线检测, 辐射等
低温/低压,低温/振动,高温/振动,振动/温循/潮湿试验 等
温度-湿度-气压试验
长期贮存寿命试验
长期工作寿命试验->连续工作寿命试验(动态,静态)
-
>间隙工作寿命试验
恒定应力加速试验,步进应力加速试验等
实际工作试验，现场贮存试验，现场环境试验
解：
n=7, r=6
T=650+450+120+530+600+450+(7-6)*700=3500hrs
置信水平为90%的单侧置信下限为θL=332.32hrs
置信度为80%双侧置信区间[θL, θU]为[332.32,1110.44]
共二十九页
例4: 设产品寿命服从指数分布.抽其n个样品进行无替换的定时截尾 寿命试验。如果在测试中无失效发生，那么在置信水平0.95下， 为了满足平均寿命的单侧置信下限为1000hrs,总的试验时间
ΔTA = Thermal cycle temperature change in accelerated environment (°K) ΔTu = Thermal cycle temperature change in use environment (°K)
fu = Frequency of thermal cycles in use environment (cycles/day) fA = Frequency of thermal cycles in accelerated environment (cycles/day) Du = Time duration in use environment (days) DA = Time duration in accelerated environment (days)
电子元器件的可靠性设计和寿命评估
电子元器件的可靠性设计和寿命评估电子元器件的可靠性设计和寿命评估是电子工程领域中非常重要的一个方面。
本文将从以下几个方面详细讨论电子元器件的可靠性设计和寿命评估的步骤和相关内容。
一、可靠性设计的步骤：1. 确定可靠性指标：在电子元器件的设计阶段，首先需要确定设计所需的可靠性指标。
例如，可以选择故障率、寿命、可用性等指标作为可靠性设计的参考。
2. 材料选择和评估：选择合适的材料对于电子元器件的可靠性设计至关重要。
在选择材料时，需要考虑其耐久性、热特性、化学特性等因素，并进行相应的评估和测试。
3. 系统可靠性分析：进行系统级可靠性分析是确保电子元器件可靠性的重要步骤。
这涉及到分析整个电子系统中各个组件之间的相互作用，以及对系统整体性能的影响。
4. 设计优化：通过对可靠性进行建模和仿真，可以进行设计优化，找到电子元器件设计中存在的潜在问题，并及时进行修复和改进。
二、寿命评估的步骤：1. 加速寿命试验：通过对电子元器件进行加速寿命试验，可以模拟出元器件在实际使用过程中的老化和损耗情况，以判断其寿命和可靠性。
2. 可靠性数据分析：对实验数据进行可靠性数据分析，包括使用可靠性统计方法对试验数据进行处理和分析，以得出元器件的寿命评估结果。
3. 寿命预测：基于可靠性数据分析的结果，可以进行寿命预测。
这涉及到使用数学模型和可靠性工程方法，预测元器件在实际使用中的寿命和可靠性。
4. 可靠性改进措施：根据寿命评估的结果，可以采取一系列的可靠性改进措施，包括材料和工艺的改进，设计的优化等，以提高元器件的可靠性。
三、其他相关内容：1. 可靠性测试：在电子元器件的设计和制造过程中，需要进行可靠性测试，以验证设计和生产的可靠性水平。
这包括环境适应性测试、可靠性验证测试、可靠性保证测试等。
2. 可靠性标准和规范：在进行可靠性设计和寿命评估时，需要遵守相关的可靠性标准和规范，以确保设计和评估的准确性和可靠性。
例如，国际电工委员会（IEC）的可靠性标准。
可靠性试验及加速寿命试验技术
一、可靠性基本概念（定义）
（三）寿命的定义及描述
从以上所述可以有如下的关系。即可靠性R和其特 征量“故障率”（“平均故障”间隔时间MTBF）的关 系 R (t ) t （t为规定的任务时间）。对使用单位， 如部队，他们要求的是可靠性（可靠度）R，便于作战
e
时对武器需求的分析，但对于研制生产单位，在设计和
（一）有关可靠性的定义及表示
产品长期贮存，其材料等将会老化变质。因此，
有在规定间称为贮存寿命。
把上述的狭义可靠性、有效性和贮存寿命合起来， 就可以全面描述产品寿命期内的性能稳定性，被定义 为广义可靠性。
一、可靠性基本概念（定义）
（一）有关可靠性的定义及表示
一、可靠性基本概念（定义）
（二）有关故障的定义及描述 因此，严格的定义如 GJB451 ， 2.2.1 条。 故障：产品或产品的一部分不能或将不能完成 预定功能的事件和状态。加进产品的一部分， 就把基本可靠性的要求包含进去。
一、可靠性基本概念（定义）
（二）有关故障的定义及描述
可靠性工程离不开故障：如果换一个角度讲，可靠
性。粗略的说可靠性就是性能的稳定性。这种稳定性使产品在 其寿命周期内具有在规定的条件下和规定的时间内完成规定任 务的能力。
一、可靠性基本概念（定义）
（一）有关可靠性的定义及表示
这种能力以概率（可能性）表示，即可靠性（可靠度）， 它由两部分组成。在执行（完成）任务过程中，结构（如 元器件或材料 ） 不出故障的可能性 （称 为 “结构可靠 性”），性能不出故障（例如偏差过大）的可能性（称为 “性能可靠性”），总称窄义可靠性。
一、可靠性基本概念（定义）
（二）有关故障的定义及描述
而后者主要是需要对使用者加强培训，这里用“主要是” 的意思是指不排除“误用”是由设计的问题引起的。 如大家都知道的三向电源插座型式的改动，就是一个 例证。其它操作上的更改更多，所以说是主要的。
可靠性测试中基于Weibull分布的寿命分析方法研究
可靠性测试中基于Weibull分布的寿命分析方法研究在现代化的工业生产中，产品的可靠性对于企业的生存和发展至关重要。
为了保证产品可靠性，可靠性测试成为了必不可少的一步。
然而，如何对产品进行寿命分析，成为了可靠性测试领域的一个难点问题。
而基于Weibull分布的寿命分析方法由于其具有较高的精度和应用性而被广泛采用。
本文将对该方法进行研究探讨。
一、Weibull分布及其应用Weibull分布是可靠性测试中常用的分布形式。
其概率密度函数为：f(x)=k/λ·(x/λ)^(k-1)·e^(-(x/λ)^k)其中，k为形状参数，λ为尺度参数，x为寿命。
Weibull分布的CDF（累计分布函数）为：F(x)=1-e^(-(x/λ)^k)Weibull分布具有以下特点：1. 随着k的增大，分布变得越来越对称；2. 随着λ的增大，分布向右移动，尺度越大，寿命越长；3. 当k=1时，Weibull分布退化成指数分布；4. 当k>1时，分布函数为单峰分布；5. 当k<1时，分布函数为多峰分布。
Weibull分布广泛应用于可靠性测试中，如飞机引擎故障率分析、电子产品故障率分析等。
二、基于Weibull分布的寿命分析方法1. 参数估计为了进行Weibull分布的寿命分析，需要先对其参数进行估计。
常见的参数估计方法有如下两种：（1）最大似然估计法最大似然估计法是指，在某种假设下，选择估计量最有可能使样本观测值出现的概率最大的估计量作为理论值的估计。
对Weibull分布而言，其似然函数为：L(k,λ)=∏(f(xi; k,λ))对数似然函数为：LnL(k,λ)=∑Ln(f(xi; k,λ))通过对数似然函数关于k和λ的偏导数，可以得到似然方程组，通过求解似然方程组可以得到参数估计值。
（2）最小二乘法最小二乘法是指，在一定的误差范围内，找到数学模型和实际数据之间最小二乘偏差的方法。
对Weibull分布而言，其最小二乘估计可以通过构造似然方程组转化为非线性最小二乘问题，通过迭代法求解即可得到参数估计值。
机械设计中的可靠性及寿命预测研究
机械设计中的可靠性及寿命预测研究引言在如今的科技发展日新月异的时代，机械设计的可靠性以及寿命预测成为了一个热门的研究领域。
机械设备的可靠性是指其在规定的使用条件下保持所需功能的能力，而寿命预测则是对机械设备在长期使用后失效的时间进行估计。
本文将从多个角度探讨机械设计中的可靠性及寿命预测相关的研究。
1. 可靠性分析方法可靠性分析是机械设计中非常关键的一环。
它能够帮助设计师找出设备故障的根本原因，并定位在设计中可能出现问题的因素。
可靠性分析方法主要包括故障模式和效应分析（FMEA）、故障树分析（FTA）以及可靠性块图等。
FMEA是一种通过系统性地考虑故障模式、其原因以及对系统功能的影响的方法。
通过对故障模式的分析，设计师可以找出可能存在的风险因素，并采取相应的措施来提高系统的可靠性。
FTA则是一种通过建立逻辑树结构来分析故障发生的可能性的方法。
它通过将系统故障事件表达为一系列逻辑门，并通过计算各个门的状态来推导故障发生的概率。
这种方法能够在设计或运营过程中快速准确地找出系统中故障事件的根本原因。
可靠性块图则是一种将机械系统划分为各个功能块，并通过分析每个块的故障发生概率和传递函数来评估整个系统可靠性的方法。
这种方法主要用于复杂系统的可靠性分析，能够直观地展示系统各个部分之间的关系。
2. 寿命预测方法寿命预测是机械设计中另一个重要的研究方向。
准确地预测机械设备的寿命可以帮助设计师选择合适的材料和设计参数，以延长设备的使用寿命。
目前常用的寿命预测方法包括基于物理原理的方法和基于经验统计的方法。
基于物理原理的方法是通过建立物理模型以及考虑到材料的疲劳破坏机理来预测设备的寿命。
这种方法需要对设备的工作环境、材料的性能以及疲劳寿命进行详细的研究和实验，计算复杂且耗时耗力。
然而，通过这种方法预测出的寿命准确性较高。
基于经验统计的方法则是通过对已有设备的历史数据进行分析，寻找设备失效与环境因素、工况特性以及使用年限之间的关系，并建立统计模型来预测设备的寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对于不可修产品：可靠度估计值是指在规
定的时间区间(0,t)内，能完成规定功能的参 数的产品数ns(t)与在该时间区间开始投入工 作的产品数n之比。
对于可修产品：可靠度估计值是指一个或多
个产品的无故障工作时间达到或超过规定次 数ns(t)与观测时间内无故障工作总次数n之 比。
例1：在规定条件下对12个不可修产品进行无替
浴盆曲线
一般设备故障率曲线的基本形式
浴盆曲线
复杂设备故障率曲线
故障率曲线对于判断预防性维修工作的效果至 关重要。只有故障属于IFR的情况，且表现出故 障集中出现的趋势，定时更换才是有效的。
条件可靠度
问题：一个产品在工作了T0时间后，继续工作t时
间的可靠度该如何表示呢？
R(t)=0.9
t=11.1year t=15.8year
故障率比故障密度更灵敏的反映了产品故障的变化 速度。
浴盆曲线
产品的故障率在不同的使用时期具有不同的 特点，可以划分为三个不同时期：
➢ (1)早期故障期 ➢ (2)随机（偶然）故障期 ➢ (3)耗损故障期
浴盆曲线
规定 的故 障率
使用寿命
浴盆曲线
浴盆曲线的性质
浴盆曲线
简化的浴盆曲线 对应每个阶段的故障率函数是什么？
可靠度函数
相关联的概率函数
可靠度函数 累积分布函数 概率密度函数 故障率函数
可靠性度量指标
平均故障前时间 故障分布的方差 故障前时间的中值
可靠度函数
可靠度：系统（部件）在规定的条件下和规 定的时间t内，完成规定功能的概率。
用数学语言描述：定义连续随机变量T表示产品发生 故障或失效的时间，也称为寿命；t是规定的时间。可 靠度可以写为：
间（工作时间），那么压缩机工作100h的可 靠度是多少？
R(100)=0.909
R(tR)=0.95
tR=52.6h
平均故障前时间
平均故障前时间
平均故障前时间
R(tmed)=0.5
tmed=346.6h
f(t)是单调递减Байду номын сангаас非负函数，因此tmode=0
平均故障前时间
即使两可靠度函数的均值相同，但对应相同工 作时间他们的可靠度也可能是不同的。显然， MTTF不能唯一确定故障分布，因此需要寻找其 他的度量参数。
t
R(t) exp[0 (t ')dt ']
故障率函数
补充：有甲、乙两种产品，甲种产品在t=0h时，有
N=100个产品开始工作，在t=100h前有2个故障，而 在100h-105h内有1个产品故障，乙种产品在t=0h时， 也有N=100个产品开始工作，在t=1000h前共有51个 产品故障，而在1000-1005h内有1个产品故障，试计算 甲产品在100h处和乙产品在1000h处的故障率和故障 密度。
可靠性设计与寿命实验
可靠性 可靠性设计 可靠性实验
/
可靠性介绍及其特征量 “能力”只是定
性的理解是不够 的，应该加以定
量的描述
可靠性：产品在规定的条件下和规定的
时间内完成规定功能的能力。
由此，借助概率论和数理统计的方法， 来定义相关可靠性的特征量，例如：可 靠度、累积失效概率（或不可靠度）、 平均寿命、可靠寿命、失效率等
由于6个月的老练期，系统设计寿命要增加4年 多。注意由老练期T0带来的可靠度增加只适应于 DFR系统
总结
R(t) = P(T > t) 其中，R(t)≥0，R(0) = 1
可靠度理论上的值称为可靠度真值，它完全由 产品故障的数学模型所确定的。
可靠度真值虽然客观存在，但实际上是未知的
可靠度函数
在实际工作中，获得有限个样本的观测数据， 并经过一定的统计计算得到真值的估计值。
可靠性和维修性是密切相关的，产品在规定 的条件下和规定的时间内，按规定的程序和 方法进行维修时，保持或恢复执行规定状态
平均故障前时间
一般而言，相同的MTTF，我们更喜欢分布 函数的方差小一些，为什么？
平均故障前时间
故障率函数
故障率函数
工作到某时刻尚未发生故障（失效）的产品， 在该时刻后单位时间发生故障（失效）的概 率称为产品的故障（失效）率，也称为瞬时 故障（失效）率。
一个确定的故障率函数可以唯一确定一个可 靠度函数。
示在规定的条件下和规定的时间t内，未完成 规定功能的概率（或发生故障的概率），记 为F(t)。
R(t)和F(t)互为对立事件
可靠度函数——失效概率密度函数
失效概率密度函数：描述故障分布的形态，
f(t)。
可靠度函数
f(t)、F(t)、R(t)的几何意义
例2：假设随机变量T表示压缩机的故障前时
换试验，试验结果如图(a)所示，在某观测时间 内对三个可修复产品进行试验，试验结果如图 (b)所示。图中“×”均为产品出现故障时的时 间，t为规定时间，求以上两种情况的产品可靠 度估计值。
b
a
可靠度函数——故障的累积分布函数
F(t)=1–R(t)表示什么含义？ 故障的累积分布函数（不可靠度）：表
