OCA光学胶
oca光学胶的应用
oca光学胶的应用OCA光学胶的应用什么是OCA光学胶OCA全称为Optically Clear Adhesive，即光学透明胶。
它是一种具有特殊光学性能的胶水，广泛应用于各个领域的光学装置中。
OCA光学胶的应用领域•手机触摸屏–OCA光学胶被广泛应用于手机触摸屏的组装过程中。
它能够提供良好的光学透明性和抗光反射性能，使触摸屏显示更加清晰明亮。
•液晶显示器–OCA光学胶常用于液晶显示器的组装过程中，能够保证LCD 的正常运行和显示稳定性，同时提供良好的屏幕透明度和观看效果。
•电子设备–在各类电子设备的组装过程中，OCA光学胶被广泛用于保护和固定显示屏、触摸板等关键零部件。
它可以提供良好的可靠性和耐久性，同时降低组件之间的间隙。
•摄像头模组–OCA光学胶在摄像头模组的制作中扮演了重要角色。
它能够确保镜头和感应器之间的间隙平整，提高光学传输效率，从而提高摄像头的成像质量。
•平板电脑和笔记本电脑–OCA光学胶广泛应用于平板电脑和笔记本电脑的显示屏组装中，能够提供优秀的观看体验和触摸反应速度。
•汽车仪表盘–在汽车仪表盘的制造过程中，OCA光学胶被用于面板的组装和保护，有效减少反光和折射，提供更清晰的驾驶信息。
•医疗设备–OCA光学胶在医疗设备中的应用越来越多。
它可以保护和固定显示屏、操作界面等关键组件，同时提供清晰的屏幕显示和用户友好的操作体验。
•航空航天设备–在航空航天设备中，OCA光学胶被广泛应用于仪表面板、控制面板、触摸屏等重要部件的组装。
其优异的光学性能和耐高温性能在航空航天环境中发挥着重要作用。
结语OCA光学胶由于其特殊的光学性能和可靠性在各个领域有着广泛的应用。
随着技术的发展，OCA光学胶将在更多领域发挥其独特的作用，为人们带来更好的观看体验和使用效果。
OCA光学胶的应用细节解析手机触摸屏•OCA光学胶在手机触摸屏的应用中可以实现以下效果：–优异的光学透明度：OCA光学胶具有高透明度，能够确保触摸屏显示的清晰度和亮度。
带你认识OCA压敏胶基础理论介绍
带你认识OCA压敏胶基础理论介绍OCA是Optically Clear Adhesive（光学透明胶）的缩写，是一种应用于电子显示屏等光学设备的压敏胶。
OCA的特点是具有高透明度、良好的粘接性能和可重复粘放的特性。
在电子设备的显示屏组装中，OCA起到了保护屏幕、提高显示效果和减少反射等作用。
下面将对OCA的基础理论进行介绍。
1.OCA的原理和组成OCA是一种具有双面粘接性能的压敏胶。
它由基材、粘接剂和保护膜组成。
基材是一种透明薄膜，可以是PET（聚酯薄膜）、TAC（三醋酯基薄膜）等材料。
粘接剂是一种特殊的胶粘剂，能够在压力下与两个物体（如LCD屏和玻璃面板）粘接在一起。
保护膜则是为了保护OCA粘合层而存在。
2.OCA的主要特性（1）高透明度：OCA具有高透光性，可以保证显示屏幕的清晰度和亮度。
（2）优异的粘接性能：OCA可以完全覆盖显示屏和玻璃面板之间的间隙，形成一个均匀的粘结层，从而提高粘接强度和稳定性。
（3）可重复粘放：OCA在粘接过程中具有一定的可调性，可以在一定程度上调整两个物体之间的间隙和位置。
（4）抗紫外线和高温：OCA可以耐受紫外线和高温的作用，保证粘接层的稳定性和长期使用寿命。
3.OCA的应用OCA广泛应用于电子显示屏的组装中，如LCD面板、触摸屏、手机屏幕等。
它可以提高显示画面的清晰度和亮度，减少反射和折射的干扰。
此外，OCA还可以用于光学器件的组装，如LED发光二极管、摄像头模块等。
4.OCA的应用过程OCA的应用过程可以简单分为以下几个步骤：（1）准备工作：清洁和预处理玻璃面板和显示屏；（2）涂布：将OCA涂布在基材上，形成OCA粘接层；（3）贴合：将涂有OCA的基材与显示屏贴合在一起；（4）压紧：通过压力将OCA粘接层与显示屏粘接在一起，使其均匀粘结。
5.OCA的优势和发展趋势（1）提高显示质量：OCA可以减少光的反射和折射，提高显示效果的亮度和清晰度；（2）降低制造成本：OCA生产工艺相对简单，可以降低制造成本并提高生产效率；（3）适应更高分辨率：随着显示设备分辨率的不断提高，OCA技术可以更好地适应高分辨率的需求；（4）开发更薄更轻的产品：OCA可以帮助减少显示产品的厚度和重量，提升用户体验。
OCA光学胶培训资料
6，对于超过7寸以上的液态胶的贴合，一般采用两种方式： 一种是胶框工艺：在被贴物周围涂粘度大的UV胶做胶框阻挡溢胶,为了保证贴合 中气体的排出，胶框涂覆时要留有缺口 另外一种是AB涂胶工艺：在周边涂上B胶，液态光学胶（A胶）溢出时与B胶接触 后迅速固化，防止进一步溢出。 一般液态光学胶涂胶形状：
下面看一段视频：液态光学胶自动贴合过程。
7，OCA模切要求： 外框边缘必须平直、无毛边、收缩、溢胶、挤压、中间无气泡等现象，另 外对环境要求非常高，特别是裸切工艺，必须在千级无尘室内再建的百级无 尘室内才行 8，OCA光学胶模切难点: 所切出的产品边缘不平直,有收缩及溢胶现象,直角处会产生变形，挤压、 排废时产生拉丝现象，更换面料后会产生气泡. 9，OCA模切关键控制要点： 除设备外，主要从以下几个方面解决：a,刀模；b，垫刀泡棉；c，排废角 度;d,贴合滚筒力度控制；d,如需换膜时所换离型膜的要求。
10，我司OCA专用模切设备介绍： A，OCA模切工艺过程（需要换膜的结构）
机型配置：二座贴合机+模切主机+Q350C切片机（追位感应根据客户产品要求而定）， 如果对产品外边框尺寸有严格要求，则需在模切主机后配小孔套位机。
B：模切主机介绍： 1，适用于加工OCA、保护膜、双面胶类产品等 2，注意本机器不能安装五金模 3，模切采用渐进式，相比平刀力度更大 4，模切采用渐进式，可减少产品的挤压变形（见图解） 5，OCA裸切时可每切一次给刀口打微量的硅油，减少产品与边料胶的粘连 6，采用模切与排废边成一体的结构，缩短了模切与排废的时间， 减少产品与边 废胶的粘连；同时减少了传统的柔性连接对产品边缘产生挤压的现象的发生 （见图解）。 7，贴合滚筒采取可移动结构，目的是为了使每次模切停留时贴合滚筒停在两个 产品之间，避免压坏产品，同时可任意调整贴合排废的角度。 8,机器贴合部分，收、放料轴均带有磁粉装置，主要是根据贴合的方式（具体结构略） 一般来说10寸以上采用液态胶（易返修），目前市面上基本是7寸以下才会模切。 触摸屏OCA的贴合有以下两种： 一种是软对硬的贴合:SENSOR表面贴OCA（需要用到的设备为具有自动对位的 OCA贴附机） 另一种是将贴好OCA的 SENSOR与盖板玻璃贴合（需用到的设备为真空贴合机， 自动对位，真空腔内加压贴合，除泡需到专门的脱泡机中进行）
OCA光学胶 PPT
高端市场， 最终方向
On-cell
工艺比较成熟，三星垄断，使 用机型较少
高端市场， 过渡性产品
OGS
工艺简单，成熟；门槛低；使 用机型多
性价比高， 中低端市场
11
全贴合技术发展趋势
随着智能手机越做越薄的趋势，传统屏幕将会被逐渐淘汰，而全 贴合屏幕则会成为主流。
目前市面上所采用的三种全贴合技术中，In-Cell相对要好一点， 但也是技术最复杂的一个，由于良品率原因，也仅被部分厂商应用于 旗舰机型。其次是On Cell，虽然相比In Cell技术难度降低不少，但 在色颜方面却存在不均问题，如果这一问题不被解决，在未来或许会 被In-Cell所代替。
关键
保护玻璃上直接形成ITO导电膜及传感器
7
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
全贴合技术分类（2）——On-cell
• 全贴合——显示屏商主导
– On-cell——On Cell则是指将触摸屏嵌入到显示屏的彩色滤光片基板和 偏光片之间的方法，即在液晶面板上配触摸传感器，相比In Cell技术难 度降低不少。三星、日立、LG等厂商在On-Cell结构触摸屏上进展较快， 目前，On Cell多应用于三星Amoled面板产品上。目前采用On-Cell 技 术的有苹果的iPhone 6。
目前被广泛应用最主流的OGS屏幕，相对前两者，虽然在工艺以 及效果方面，存在一定差距，但在技术方面OGS要更加成熟以及拥有 更低的制作成本，而这也正是被广大厂商所推广的主要原因。不过在 未来，In-Cell技术成熟之后，或许会取代OGS、On Cell这两项技术， 并成为最终的主流屏幕。
12
2014全贴合OCA市场状况与趋势
• 全贴合OCA市场需求分布: 大型TP厂商与模组制造厂商、模切厂商、维修市 场等；
中国OCA光学胶行业发展现状
中国OCA光学胶行业发展现状内容概述：根据数据显示，2022年中国OCA光学胶行业需求量约为5106.7万平方米。
从市场均价来看，OCA光学胶的生产过程涉及到一系列原材料，包括基材、粘合剂等。
原材料价格的下降也会直接影响到OCA光学胶的成本，进而推动市场价格下降，2022年中国OCA 光学胶市场均价约为166元/平方米。
一、OCA光学胶概述OCA光学胶（OpticallyClearAdhesive），主要是指用于两层光学组件之间相互粘结的、无基材的特种双面胶膜。
OCA光学胶是将光学亚克力胶做成无基材，然后在上下底层，再各贴合一层离型薄膜，是一种无基体材料的双面贴合胶带。
OCA光学胶可分为电阻式和电容式两大类，电阻式的光学胶按厚度不同又可分为25um 和50um的，电容式的光学胶分为100um，175um，200um，250um的。
OCA光学胶是一种在光学器件和显示屏组装中广泛使用的透明胶。
它具有高透明度、低残留物、抗UV、高粘性、高弹性等优点，能够提供优异的光学性能和可靠的封装效果。
随着显示技术的不断发展和电子消费品市场的不断扩大，OCA光学胶在电子行业中的地位越来越重要。
二、政策我国高度重视新材料产业发展，目前通过纲领性文件、指导性文件、规划发展目标与任务等构筑起新材料发展政策金字塔，予以全产业链、全方位的指导。
其中纲领文件主要为《中国制造2025》，指导性文件包括《中国制造2025》重点领域技术路线图、《新材料产业发展指南》，发展任务与目标相关文件包括《“十三五”国家战略性新兴产业发展规划》。
三、产业链从产业链角度看，OCA光学胶行业产业链上游包括环氧树脂、丙烯酸酯、有机硅等各种原料；下游应用广泛，包括面板、偏光板、触摸屏、电子纸及光学镜头等领域。
从OCA光学胶行业应用领域的具体情况来看，主要分布于智能手机和平板电脑领域，占比分别为52.9%、27.3%。
相关报告：《中国OCA光学胶行业市场发展前景及投资风险评估报告》四、全球OCA光学胶行业发展现状全球OCA光学胶行业市场规模通常受到液晶显示屏市场和OLED市场的推动。

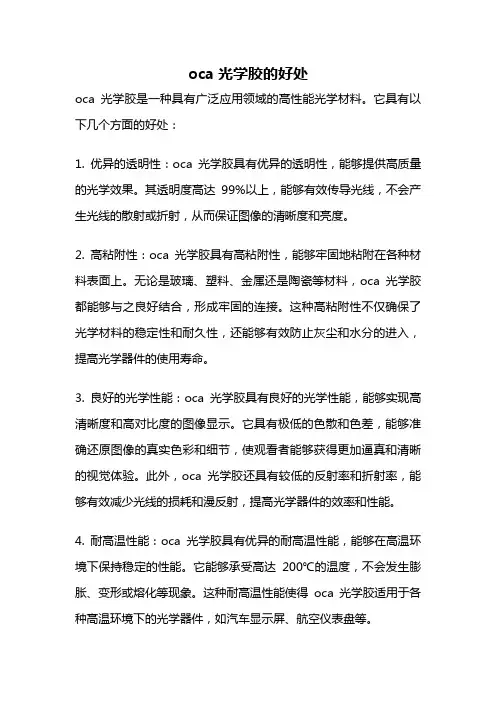

oca光学胶的好处
oca光学胶的好处oca光学胶是一种具有广泛应用领域的高性能光学材料。
它具有以下几个方面的好处：1. 优异的透明性：oca光学胶具有优异的透明性，能够提供高质量的光学效果。
其透明度高达99%以上，能够有效传导光线，不会产生光线的散射或折射，从而保证图像的清晰度和亮度。
2. 高粘附性：oca光学胶具有高粘附性，能够牢固地粘附在各种材料表面上。
无论是玻璃、塑料、金属还是陶瓷等材料，oca光学胶都能够与之良好结合，形成牢固的连接。
这种高粘附性不仅确保了光学材料的稳定性和耐久性，还能够有效防止灰尘和水分的进入，提高光学器件的使用寿命。
3. 良好的光学性能：oca光学胶具有良好的光学性能，能够实现高清晰度和高对比度的图像显示。
它具有极低的色散和色差，能够准确还原图像的真实色彩和细节，使观看者能够获得更加逼真和清晰的视觉体验。
此外，oca光学胶还具有较低的反射率和折射率，能够有效减少光线的损耗和漫反射，提高光学器件的效率和性能。
4. 耐高温性能：oca光学胶具有优异的耐高温性能，能够在高温环境下保持稳定的性能。
它能够承受高达200℃的温度，不会发生膨胀、变形或熔化等现象。
这种耐高温性能使得oca光学胶适用于各种高温环境下的光学器件，如汽车显示屏、航空仪表盘等。
5. 简便的加工和应用：oca光学胶具有简便的加工和应用特性，能够满足不同光学器件的需求。
它可以通过热压、冷压或胶水等方式进行固化，形成均匀的薄膜或层状结构。
此外，oca光学胶还可以根据需要进行切割、压印、冲孔等加工操作，以适应不同形状和尺寸的光学器件。
oca光学胶作为一种优秀的光学材料，具有透明性好、粘附性强、光学性能优良、耐高温等多个优点。
它在显示技术、光学仪器、光学通信等领域有着广泛的应用前景。
随着科技的进步和人们对高质量图像的需求不断提高，oca光学胶必将发挥越来越重要的作用，为我们带来更加清晰逼真的视觉体验。
oca光学胶结构-概述说明以及解释
oca光学胶结构-概述说明以及解释1.引言1.1 概述概述:OCA（Optically Clear Adhesive，光学透明胶）是一种用于连接透明表面的高透明度、高折射率、无气泡、无缺陷的胶结构。
在电子产品、液晶显示器、手机、平板电脑等领域有着广泛的应用。
OCA胶具有优良的光学性能和粘接性能，能够有效降低表面反射、提高显示效果，同时具有良好的耐候性和耐高温性。
本文将着重介绍oca光学胶的定义、应用和制备方法，希望能为相关领域的研究和应用提供参考和指导。
1.2 文章结构文章结构部分旨在介绍本文的章节划分和内容安排，以便读者了解全文的组织架构和主要内容。
本文总共分为引言、正文和结论三个部分。
在引言部分，将包括概述、文章结构和目的三个小节。
在概述部分，将简要介绍OCA光学胶的背景和重要性。
在文章结构部分，我们将详细说明本文的章节划分和内容安排。
在目的部分，将明确阐述本文撰写的目的和意义。
在正文部分，分为OCA光学胶的定义、应用和制备方法三个小节。
在OCA光学胶的定义部分，将详细介绍什么是OCA光学胶及其特点。
在OCA光学胶的应用部分，将探讨OCA光学胶在光学领域中的应用及作用。
在OCA光学胶的制备方法部分，将介绍制备OCA光学胶的方法和步骤。
在结论部分，将包括总结、展望和结束语三个小节。
在总结部分，将对全文进行总结和归纳。
在展望部分，将展望OCA光学胶在未来的发展方向和应用前景。
在结束语部分，将对全文进行一个简要的结尾和总结性的陈述。
1.3 目的本文旨在深入探讨oca光学胶在当今光学行业中的重要性和应用。
通过介绍oca光学胶的定义、应用和制备方法，希望读者能够全面了解oca 光学胶的特点和优势，以及其在光学领域中的广泛应用。
同时，本文还将对oca光学胶的未来发展趋势进行展望，为读者提供有价值的参考信息。
通过本文的阐述，读者将对oca光学胶有一个更加深入和全面的认识，从而为其在实际应用中的选取和使用提供指导和帮助。
OCA介绍
19
OCA对贴合面的填充方式及能力
20
OCA 贴合离型膜剥离及贴合除泡方式：
21
OCA 无泡贴合及除泡方式： OCA无泡贴合的前提方式：
1.保证贴附的roller或stage表面清洁平整，无凹槽和破损
2.贴合前待贴合材料不接触，贴合时压同一方向进行施加压力 3.下压的压力和速度要均匀，以免堆胶造成压痕
0.66
100.00 0.3106 0.3193 100.00 0.01 0.13
0.67
100.00 0.3106 0.3195 100.00 0.06 0.19
0.67
100.00 0.3107 0.3195 100.00 0.09 0.20
28
Y x
y
色相
L* a* b*
OCA光学特性-UV照射下特性 特性項目 測定条件 雾化度 Y x y 色相 单位 % % 初期 0.11 92.6 0.3110 0.3200 DA-5000 UV-照射 100hr 0.19 92.6 0.3100 0.3200 500hr 0.29 92.6 0.3100 0.3190
9
OCA光学胶性能特点： 1.高的粘接和剥离强度:适用于将许多透明薄膜基 材粘接到玻璃上。 2.耐高温、高湿度和耐光UV光。 3. 受控制的厚度，提供均匀的间距。 4. 抗紫外线，耐久性，不变黄，无分层或降解。 5.高透光性，全光穿透率>99%
OCA光学胶初粘力不大，在完全贴合30分钟后粘力达到最大（在1200-1300帕之间 ）， 在25分钟之内如果因为没有贴好或者别的原因都可以返工.
以上数据为实测值，并非可以保证值
藤森厚型涂布胶带 TR-125信赖性评价数据：
25
OCA物性比较表
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OCA光学胶
OCA光学胶什么是OCA光学胶
为什么要使用OCA光学胶
如何选择oca光学胶
OCA光学胶具体型号和应用光学胶OCA消泡九招
触摸屏贴合工艺不良品产生原因浅析
OCA光学胶什么是OCA光学胶
为什么要使用OCA光学胶
如何选择oca光学胶
OCA光学胶具体型号和应用光学胶OCA消泡九招
触摸屏贴合工艺不良品产生原因浅析
展开编辑本段OCA光学胶
OCA光学胶：OCA（Optical Clear Adhesive）用于胶结透明光学元件（如镜头等）的特种粘胶剂。
要求具有无色透明、光透过率在90%以上、胶结强度良好，可在室温或中温下固化，且有固化收缩小等特点。
简而言之，OCA就是具有光学透明的一层特种双面胶！
什么是OCA光学胶
OCA光学胶是重要触摸屏的原材料之一。
是将光学压克力胶做成无基材，然后在上下底层，再各贴合一层离型薄膜，是一种无基体材料的双面贴合胶带。
它是触控屏之最佳胶粘剂。
其优点是清澈度、高透光性(全光穿透率>99%)、高黏著力、高耐候、耐水性、耐高温、抗紫外线，受控制的厚度，提供均匀的间距，长时间使用不会产生黄化 ( 黄变 )、剥离及变质的问题。
OCA光学胶分为两大类，一类是电阻式的，一类是电容式的，电阻式的光学胶按厚度不同又可分为50um和25um的，电容式的光学胶分为100um，175um，200um的。
OCA光学胶按照厚度不同可应用于不同的领域，其主要用途为：电子纸、透明器件粘结、投影屏组装、航空航天或军事光学器件组装、显示器组装、镜头组装、电阻式触摸屏G+F+F、F+F、电容式触摸屏、面板、ICON 及玻璃以及聚碳酸脂等塑料材料的贴合用于胶结透明光学元件（如镜头等）的特种胶粘剂。
要求具有无色透明、光透过率在90%以上、胶结强度良好，可在室温或中温下固化，且有固化收缩小等特点。
有机硅橡胶、丙烯酸型树脂及不饱和聚酯、聚氨酯、环氧树脂等胶粘剂都可胶结光学元件。
在配制时通常要加入一些处理剂，以改进其光学性能或降低固化收缩率。
适合于固定移动机器的显示周边的各种薄膜,屏幕(丙烯酸,玻璃屏幕,触摸屏幕等).
为什么要使用OCA光学胶
1、减少眩光，减少LCD发出光的损失，增加LCD的亮度和提供搞的透射率，减少能耗；
2、
增加对比度，尤其是强光照射下的对比度；3、面连接有更高的强度；4、避免牛顿环；5、产品表面更平整；6、无边界，扩大可视区域；
如何选择oca光学胶
1、粘接材料的厚度，硬度
2、是否粘接ITO层
3、是否粘接PC，PMMA
4、是否需要填充油墨层
5、耐老化性要求oca应用种类一软基材对软基材贴合
卷对卷/卷对片贴合设备较成熟二软基材对硬基材贴合单片贴合一般有定位精度要求根据精度要求可能使用手工贴合三硬基材对硬基材贴合一般使用CEF 贴合难度最大，不能手工贴合设备种类：真空贴合机，滚轮式贴合机
编辑本段OCA光学胶具体型号和应用
8211，厚度1Mil，低酸性，粘接光滑或纹理表面，胶粘力方面有一定增强；8212，厚度2Mil，8211胶带2毫英寸规格；8161，厚度1Mil，适用于粘接光滑、透明表面。
易于加工，改进了在高温高湿环境下的防气泡能力，高黏结力，尤其是对极性表面而言； 8180，厚度10Mil，8180胶带10毫英寸规格；8182，厚度2Mil，8180胶带2毫英寸规格；8185，厚度5Mil，适用于粘接光滑、透明表面。
易于加工，改进了在高温高湿环境下的防气泡能力，高黏结力，尤其是对极性表面而言； 8187，厚度7Mil，8180胶带7毫英寸规格；8188，厚度8Mil，8180胶带8毫英寸规格；8189，厚度9Mil，8180胶带9毫英寸规格；8271，厚度1Mil，尤其适用于释气基材如聚甲基丙烯酸脂甲脂和聚碳酸酯；8272，厚度2Mil，8271胶带2毫英寸规格；9483，厚度5Mil，8171胶带5毫英寸规格；注：这些产品都有转移胶膜背材/胶粘剂结构。
光学胶OCA消泡九招
一、贴合制程在万级无尘室；二、使用精密贴合机；. 三、调整好贴合机的压力速度角度；四、光学胶防爆膜裁切冲型过程均采垂直放置；五、搭配加温加压的脱泡处理六、机器滚压.注意PC(PMMA)的平整度；七、对位不准的话可以做专门的制具；
八、采取边贴合边加热的方式：九、或者采用Uninwell的液体光学透明胶7070-5，UV固化型，透光率99.99%,良率在95%以上，可以解决以上问题
触摸屏贴合工艺不良品产生原因浅析
一,OCA胶膜与FILM贴合的过程中,手工贴,压力不均,和褶皱产生气泡. 二,OCA胶膜与FILM贴合过程中,用加热的贴膜机覆膜,因为膨胀率不一样产生生气泡,以及滚压过程中,受热不均,和受力不均产生气泡,这种气泡,放到脱泡机里除泡,效果甚微. 三,FILM与亚克丽或者玻璃之间的压合,大部分厂都用垂压式组合机,而且加热,压下的空气无法排除,这样非常容易产生气泡,而且除气泡,作用也不大。
四,电容屏的,上下2层,都为硬的,一般贴合,用手贴,或者垂压加热组合机贴,结果同上. 五,面板贴合,过程中,手贴,因压力不均而产生气泡.
六,面板贴合过程中,用非伺服控制贴合机,汽缸和机械磨损或松动产生偏差.啊。
