手机堆叠细节详解
电池部分厚度与直板手机相同，参考直板手机的计算方法。 ⑶电池与 PCB 板间的厚度 H2: 电池与 PCB 板间的厚度与直板手机相同，参考直板手机的计算方法。 ⑷PCB 板厚度 H3: PCB 板的厚度与直板手机相同，参考直板手机的计算方法。 ⑸PCB 板与 LCD 部分(即翻盖)间的厚度 H4：
二．局部核算及注意事项： ㈠宽度核算： 宽度方向需局部核算的地方是倒扣的宽度，要保证倒扣处有 2.2 的宽，详细设计见普通倒扣 的结构设计。 ㈡厚度核算： 1. 直板手机的厚度核算： 直板手机需厚度核算的主要有： ①SIM 处的厚度核算； ②键盘处的厚度核算。 ⑴SIM 卡处厚度核算
若 H2＜A+1.75，则考虑能否把电池芯与压扣部位错开，保证压扣与电池部分不发生干涉； 若 H2≥A+1.75，则 SIM 卡处厚度是足够的。
㈣电池扣 ①要避免电池扣自锁； ②电池扣的倒向槽总长度不得小于 8； ③要保证电池扣容易装进去，能够取出来； ④电池扣的配合面无拔模斜度。
⑸电池卡扣
要保证卡扣绕着 A、B 点转出，需核算该距离。 ㈥电池 电池设计三原则： ①电池与后壳配合的卡扣都做到电池面 壳上； ②电池保护板不能小于 5； ③超 声波焊接做在电池里壳上。 ㈦Metaldome 的设计 Metaldome 可贴在 PCB 上，也可贴在键盘上。 贴在 PCB 板上所具有的优点：①防静电；②与 PCB 密封，可有效防灰尘等。但它的不足之 处在于：易损坏 PCB 上的元器件；②Metaldome 与按键间的装配误差大。 相反的，贴在键盘上则克服了上种情况的 不足，但在防静电、防灰尘方面又不 如上种情况好；
⑵按键处厚度核算：
H4≥2.15 合格。 2. 翻盖手机(装有 LCD)的厚度核算： 翻盖手机(装有 LCD)需厚度核算的地方：SIM 卡处厚度核算。 其核 算方法与直板手机相同。 3．翻盖手机(没装 LCD)需厚度核算的有： ①SIM 卡处厚度核算； ②按 键处厚度核算。 ⑴SIM 卡处厚度核算： 翻盖手机(没装 LCD)在 SIM 卡处的厚度核算与直板机相同。 ⑵按键处厚度核算
⑴要求受话器(Receiver)四周封闭： L2=A1+A2+A3+A4+B+2
其中 A1、A2、A3 参照“要求 Receiver 四周封闭”的计算方法。 3.电池决定手机总长度 L3：
需考虑的尺寸： ①B1、B2：由外观决定； ②8~10：电池扣长度。保证电池扣的导向总长度不小于 8，使电池扣的滑动可靠； ③2.2~2.3：电池扣与电池芯间的距离； ④A：电池芯的长度； ⑤≥8.8：电池芯与电池面壳外表面的距离； (a)电池里壳壁厚 0.7，是为了保证超声波焊接后的熔接痕宽度； (b)电池保护板与电池里壳的间隙 0.5，比另一端的间隙大，主要因为该端存在电池保护板与 电池连接器之间的定位； (c)电池保护板的宽度要≥5。
2)材料为镍白铜 C7521R‐H，厚度为 0.2mm(适用于 A、B 两种情况) 3)屏蔽盖+支架的相互配合尺寸(适合于 B)：
4) 屏 蔽 罩 有 转 角 时 ， 要 求 屏 蔽 盖 和 屏 蔽 支 架 相 互 错 开 ，保 证 装 配 后 转 角 处 无 孔 ： H3=H1+H2‐0.1~0.2
一般 Metaldome 的直径为 5，而与它接触的按键上的凸台的直径为 2。要求按键上的凸台与 Metaldome 之间误差小于 0.2。 Metaldome 在焊盘设计如下：
㈧装饰条：
㈨倒扣 1． 倒扣的位置：
2． 倒扣的设计
①上端倒扣，前后壳滑动扣住时：A=0.8~1.2； ②上端倒扣，前后壳靠倒扣的塑性变形扣住时：A=0.5~0.6； ③普 通倒扣，A=0.4。 ㈩LCD 的结构设计
三.零件结构设计 ㈠壁厚及间隙 ①通常(PC、ABS 料)壁厚选用 0.8~1.5； ②与外观相关的壁厚要大于等于 0.6； ③SIM 卡下面的机壳壁厚设计为 0.4~0.5，多数情况下选用 0.5； ④局部的不影响外观、不受力、面积小于 10mm2 的地方： (a) 若四周有连接时，壁厚不允许小于 0.3； (b) 若只有两面有连接的，壁厚不允许上于 0.4。 ⑤PCB 板元器件与机壳在长度、宽度方向的间隙要大于等于 0.5，但允许局部(长度小于 10) 的地方间隙为 0.3；在厚度方向的间隙至少留 0.2，只允许局部地方(如电池 ⑥导航键：侧键的间隙为 0.15。
㈡筋 根据筋的功能分类，筋主要有加强、定位筋和压 SIM 卡的筋。 ⑴加强筋
⑵定位筋 ①电池面壳上用于定位的筋如图一； ②前、后壳侧面用于定位的筋如图二。
图一 如:A=A‐0.03 B=(A+0.1)±0.02=A‐0.08/‐0.12 即：间隙 0.05,过盈 0.02。
⑶压 SIM 卡的筋
㈢镶件 镶件的形式通常有以下两种形式，一般选用第二种形式，它更可靠些。
(十二)倒扣与 PCB 板干涉处理： 前后倒扣处厚度有 2.6mm，左右倒扣厚度有 2.2mm，若与 PCB 将发生干涉，解决方案之一： 挖掉 PCB 板。
(十三)结构件的固定形式： ①螺纹②倒扣③热铆接④超声波焊接⑤不干胶粘接⑥胶水粘接⑦紧配合。 (十四)转轴部位的设计
(十五)胶、防尘圈的设计 1.材料的选择：原则上选用“首选”的胶，若要选用“次选”的胶则要通过评审： ⑴护镜上用的胶： 首选 Tesa4950(0.2 厚)、Tesa4967(0.16 厚) 次选 3M9495LE(0.15 厚)、Tesa4965PV4。 ⑵防尘圈材料： 首选：SR‐S‐40P(未压缩 0.5 厚，加胶的厚度不超过 0.05、Poron 公司)；
⑵电池部分厚度 H1：Fra bibliotekH1=A 1+1.1
⑶电池与 PCB 板间的厚度 H2： H2=屏蔽罩高度 A+标签 0.2+与电池部分的间隙 0.2=A+0.4；
⑷PCB 的厚度 H3： 手机的 PCB 板长度大于 80 时，H3=1，否则 PCB 板易翘曲变形； 手机的 PCB 板长度小于 80 时，H3=0.8； ⑸LCD 部分厚度 H4：
4.对于胶的设计还应该粘贴时便于工人用镊子去掉胶的保护膜，即要求在保护膜上有一条小 缝：
(十六)减震垫的设计
(十七)I/O 连接器处机壳设计
(十八)屏蔽罩设计 A)仅有屏蔽盖； B)屏蔽盖上有孔(屏蔽罩和支架组合在一起后，贴片) 屏蔽片设计规范： 1)拔模斜度 2~4°，设计尺寸应为开口端尺寸。(适用于 A、B 两种情况)
W3= A+2×(0.3+0.7+0.5+1)=A+0.5 ii,此为手机变窄方案
W3= A+2×(0.3+1)=A+2.6
第二章 零件设计
一.零件材料选择 手机结构件主要用热塑性塑料。热塑性塑料中又以 PC、ABS 或 PC+ABS 的混合材料用的居 多。零件材料不同，零件的结构设计也有所不同，故在做总体结构和零件设计之前应确定手 机零 件的材料。
⑹LCD 部分的厚度取决于 LCD 的放置方式，通常有以下两种形式：
要求 B≥0.6，是因为当小护镜承受较大的力时，要保证小护镜变形后，小护镜不能接触到 LCD，以免使 LCD 损坏。 3.翻盖手机(翻盖上没装 LCD)的厚度 H： ⑴翻盖手机(翻盖上没装 LCD)的总厚度 H：
H=H1+H2+H3+H4+H5+0.5 翻盖手机(翻盖上没装 LCD)的总厚度 H 由以下五部分组成： ①电池部分厚度 H1； ②电池与 PCB 板间的厚度 H2； ③PCB 板厚度 H3； ④LCD 部分的厚度 H4； ⑤翻盖的厚度 H5； ⑵H1、H2、H3、H4 这四部分厚度与直板手机的相同，参考直板手机的计算方法。 ⑶翻盖的厚度 H5：
手机堆叠细节详解
总体结构设计 一、 手机总体尺寸长、宽、高的确定
第一章
1.直板手机厚度(H)： ⑴整板式直板手机的总厚度 H:
a.厚度(H)计算：
整板式厚度 H 由以下四部分组成： ①.电池部分厚度 H1； ②.电池与 PCB 板间的厚度 H2； ③.PCB 板厚度 H3； ④.LCD 部分厚度 H4；
H4=A2+1.9 (注意： LCD 焊接 FPC Gap 保留 0.35mm 以上，其余保留 0.2mm。) 2.翻盖手机(翻盖上装有 LCD)厚度： ⑴翻盖手机(翻盖上装有 LCD)的总厚度 H：
H=H1+H2+H3+H4+H5 翻盖手机的厚度 H 由以下五部分组成： ①电池部分厚度 H1； ②电池与 PCB 板间的厚度 H2； ③PCB 板厚度 H3； ④PCB 板与 LCD 部分的厚度 H4； ⑤LCD 部分(即翻盖)的厚度 H5。 ⑵电池部分厚度 H1：
H≥A+1.6(通常 A=3.4)
b.长度(L)计算
手机长度主要由机芯、LCD、电池这三者 之一决定的。 1.机芯决定手机总长度 L1:
机芯部分主要考虑： ①A4：I/O 连接器(I/O Connector)与外壳间所留距离，当 I/O 连接器处无 I/O 口塞时 A4≥0.4； 当 I/O 连接器处有 I/O 口塞时 A4=0.8~1.2，保证 I/O 连接器不超出外壳表面，同时又要保证 I/O 连接器能与充电器的 I/O 口塞子配合； ②A3：I/O 连接器长度； ③I/O 连接器与 SIM 卡间所留距离=1.2=0.5(连接器与机壳的间隙)+ 0.6(机壳壁厚)+0.1(机壳与 SIM 卡的间隙)； ④A2=15：SIM 卡长度，因为 SIM 卡为标准件； ⑤SIM 卡与屏蔽罩间所留距离=1.3=0.1(SIM 卡与机壳的间距)+0.7(机壳壁厚)+0.5(机壳与屏蔽 罩的间隙)； ⑥A1：布元器件主要区域面积长度，应与硬件工程师讨论决定，保证元器件能布下； ⑦PCB 板与机壳外表面距离=2.5=0.5(间隙)+2(机壳壁厚) 2.LCD 决定手机的总长度 L2：
电子产品堆叠设计指南
二.堆叠设计流程
开始阶段,方案讨论,初步的堆叠 一般而言,一个案子堆叠会先启动,堆叠会根据产品定义书或者产品经理的要求,初步将板形定下来( 这个时候还没有ID效果图,但可能会有外观尺寸要求),另外放上一些关键的元器件LCM,Camera,电 池,SIM卡座,TF卡座,电池连接器,天线的形式及大小等.在这个期间,堆叠会不断的与基带工程师,RF 工程师及ID设计师协商,初步确认大致的摆件面积及位置.在这个过程当中会有反复,一定要有心理 准备,摆件方案(结构的)很有可能被推翻,重新来过,会更换元器件,调整位置等.这就是前期的比较粗 糙的大致的堆叠.这个时候,硬件工程师只是在做原理图,还没有开始摆件.但是他必须清楚这个方案 我的元器件大致是否能摆得下.同样RF工程师必须大致清楚射频的可行性.
输出给硬件的DXF档,图纸尽量详细,有变 动 的地方需一一注明,减少大家沟计
1.PCB板外形设计 A.主要要求是对造型的匹配、定位的形式、元器件的多少;对于先有堆叠后造型的方式来说,板形 设计的依据是产品定义书、硬件的摆件区域、造型的美观便捷、后续结构设计的空间预留等. B.在主板不做卡扣让位挖切的情况下,一般板边至少和外观保留2.5mm的距离,小于这个值例如只 有2.0mm的话,要考虑在主板上做扣位挖切,要详细计算挖切的尺寸,以求整机的空间利用率最优化 板的厚度一般为1.0mm,如果主板的元器件较少线路较少PCB板厚度可以更小 C.考虑到侧键等处由于固定结构的原因,导致PCB边缘到壳体边缘的距离会大于其他地方,因此在 定PCB的详细外形时,要特别注意此处,一般需要进行挖切 2.PCB板定位设计 定位采用Boss和定位筋共同定位的方式,Z 方向以两到三个卡扣预定位;在主板设计时要注意Boss 孔的位置是否便于壳体结构的设计,螺钉打入的空间,孔周围的元器件禁布区域.卡扣定位需要在主 板设计中优先考虑,卡扣以及卡扣支撑的合理位置,并设定元器件的禁布区; 3.PCB板露铜设计 主板正反面均需做露铜设计,用于壳体接地,屏,转轴,喇叭,听筒,螺丝定位孔等处均需考虑露铜,如前 壳是金属材质,需考虑做6点以上接地, 露铜接地点尽量布局均匀可靠.
pop叠层封装工艺
pop叠层封装工艺嘿，大家好！今天咱们聊聊一个有点儿科技范儿的东西——pop叠层封装工艺。
听起来是不是有点高大上？别担心，咱们用最简单的方式把这玩意儿捋顺了。
想象一下，我们的电子产品就像一个个小盒子，里面装着各种各样的零件。
这个pop叠层封装就是在这些小盒子里把它们叠起来，拼拼乐似的，把它们紧紧地装在一起。
哎呀，别以为这只是简单的叠加，这可是有讲究的，真的不是随便捏一捏就行的哦。
pop是“塑料陶瓷封装”的简称，听起来就像个神秘的代号，对吧？其实就是用塑料和陶瓷的材料来包裹那些小小的芯片。
说实话，这就像给你的手机穿上防弹衣，不仅要好看，还要耐磨。
你想想，如果你的手机在口袋里一直被压，碰撞，那肯定得摔得稀巴烂了。
所以，这个工艺就得保证在使用过程中，芯片能够安安稳稳地待着，不受外界的骚扰。
你说这多像咱们的日常生活啊，得保护好自己，别让外面的风吹雨打给整垮了。
再说说它的优势。
用这种叠层封装，最大的好处就是节省空间。
你肯定见过那些超薄的手机，里面可不是简单的“放一放”的事儿。
这些芯片就像叠罗汉一样，叠得高高的，节省了不少地方。
这样一来，设计师们可以把更多的功能塞进手机里，没错，手机越来越智能，越来越能干。
这就像是你家里冰箱，空间利用得当，能放下更多的食材，真是一举两得。
你可能会问，哎呀，这种叠层封装有什么缺点吗？有的！就像打麻将，打得好也会碰到输的时候。
虽然pop封装能节省空间，但它的制造工艺比较复杂。
你想啊，要把那些小芯片叠起来，得精确到毫米，稍微马虎一点，可能就会出问题。
这种工艺对温度、湿度的要求都很高，简直就像对待一个娇气的小公主，得小心翼翼的。
虽然pop封装可以让芯片更强大，但它的散热效果就不是特别好。
这就像你夏天出门，穿了一身黑，别提多热了。
这时候，如果散热不够，就容易出现问题。
像我这人，热得都想跳河。
制造商们得想办法解决这个问题，不然真得让用户心里头“嘿嘿”直犯嘀咕。
说到这里，咱们不妨来聊聊它的应用。

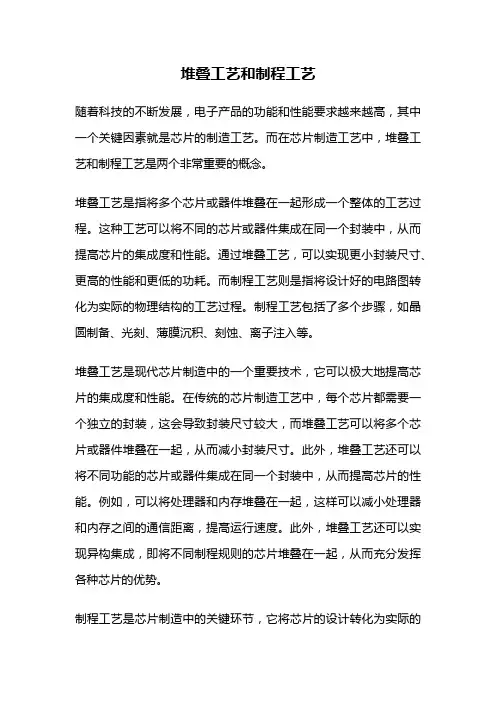

堆叠工艺和制程工艺
