塑胶模具制作与使用控制程序
塑胶模具制作流程
塑胶模具制作流程塑胶模具制作流程塑胶模具制作是一种制造工艺，用于制造各种塑料制品。
下面将介绍塑胶模具制作的基本流程。
第一步：产品设计首先，根据所需制造的塑料产品的形状和尺寸，进行详细的产品设计。
设计包括产品的外形、尺寸、结构等方面的考虑。
设计师需要使用计算机辅助设计（CAD）软件来完成产品的三维模型设计。
第二步：模具设计在产品设计完成后，需要进行模具设计。
模具设计是根据产品设计要求，设计出适合制造该产品的模具结构。
包括模具的所有组成部分，如模仁、模块、定位销等。
模具设计师需要考虑产品的材料特性、成型工艺等因素，确保模具能够正常运行。
第三步：模具制造模具制造通常分为两个阶段：模具核心和模具外形的加工。
模具核心是模具的主体部分，用于形成产品的内部空间。
模具外形则是模具的整体形状，用于形成产品的外形。
模具制造过程中需要使用各种机械设备和工具，如数控机床、铣床、镗床等，进行精密的加工和调试。
第四步：试模当模具制造完成后，需要进行试模。
试模是模具制作过程中最重要的环节之一，目的是检验模具的性能和质量。
通过注塑机将熔融塑料注入模具中，成型出产品。
在试模过程中，需要不断调整模具的温度、压力等参数，以获得最佳的成型效果。
第五步：调试和批量生产在试模完成后，需要对模具进行调试和优化。
通过不断调整模具的参数和工艺，使得模具能够稳定、高效地生产产品。
一旦模具调试完成，就可以进行批量生产了。
在批量生产过程中，需要根据产品的要求和市场需求，合理安排生产计划和生产线的配置。
第六步：模具维护和修理模具在使用过程中会不可避免地出现磨损和故障。
定期进行模具的维护和修理是非常重要的。
模具维护包括模具的清洁、润滑、保养等方面，以延长模具的使用寿命。
对于损坏的模具，需要及时进行修理和更换损坏的部件。
以上就是塑胶模具制作的基本流程。
通过合理的设计、精密的制造和精细的调试，可以制造出高质量的塑料制品。
塑胶模具制作是一项复杂的工艺，需要专业的技术和精湛的工艺技术。
塑胶模具制作工艺流程
模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产A：模架加工：1 打编号，2 A/B 板加工，3 面板加工，4 顶针固定板加工，5 底板加工B：模芯加工：1 飞边，2 粗磨，3 铣床加工，4 钳工加工，5CNC 粗加工，6 热处理，7 精磨，8CNC 精加工，9 电火花加工，10 省模C：模具零件加工：1 滑块加工，2 压紧块加工，3 分流锥浇口套加工，4 镶件加工模架加工细节1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。
2， A/B 板加工（即动定模框加工），a：A/B 板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。
3，面板加工：铣床加工镗机咀孔或加工料嘴孔。
4，顶针固定板加工：铣床加工：顶针板与B 板用回针连结，B 板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。
5，底板加工：铣床加工：划线，校正，镗孔，倒角。
（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm3）铣床加工：先将铣床机头校正，保证在0.02mm 之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R 角。
4）钳工加工：攻牙，打字码5） CNC 粗加工6）发外热处理HRC48-527）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm 之内8） CNC 精加工9）电火花加工10）省模，保证光洁度，控制好型腔尺寸。
塑胶模具管理制程序
塑胶模具管理制程序塑胶模具广泛应用于各个行业中，其制作和管理对于企业的发展至关重要。
为了确保塑胶模具的顺利生产和使用，企业需要实施一套完善的塑胶模具管理制程序。
本文将从以下几个方面对该程序进行详细介绍。
一、制定塑胶模具管理制程序的必要性塑胶模具是企业的重要资产之一，其使用和管理关系着企业的生产效率和产品质量。
通过制定塑胶模具管理制程序，可以保证模具在生产加工中的顺利使用，避免因模具出现问题而造成的生产停顿和产品质量不稳定的情况。
此外，塑胶模具管理制程序还可以对模具的使用和维护进行规范，延长模具的使用寿命，降低企业的生产成本。
二、塑胶模具管理制程序的制定内容1.塑胶模具管理的组织机构：明确企业塑胶模具管理的职责与权利，规范相关人员的操作行为和责任，营造管理规范、高效率、高落实的管理氛围。
2.塑胶模具生命周期管理：包括模具的设计、生产、试模、使用、保养与检修、报废等各个环节，要对每一个环节制定明确的规定和标准，确保模具在整个生命周期中得到合理使用和管理，达到最佳生产效果。
3.塑胶模具维修管理：制定塑胶模具维修的具体流程和标准，明确维修人员的职责和权利，保证模具在维修过程中得到高效的修理和保养，延长模具的使用寿命。
4.塑胶模具库房管理：明确塑胶模具库房的管理制度和规范，包括模具入库、出库和存储的管理等各个方面，保证库房的物品清晰、信息透明、操作规范。
三、塑胶模具管理制程序的实施步骤1.建立完善的塑胶模具档案：对塑胶模具进行统一编号、分类编制，在文件中对模具的设计、生产、检验、使用、维护、更新等能力进行详细记录，方便进行有效的管理。
2.试验模具能力的认证：在塑胶模具生产过程中，要进行模具的试验和认证，确保模具的质量和性能指标符合企业的要求。
3.制定塑胶模具检验标准：确保每一只模具在出厂前经过严格的检验，合格后才允许投入生产。
4.制定塑胶模具维护标准：建立塑胶模具维护和保养的标准和规范，确保模具得到高效的维护和保养，延长模具的使用寿命和降低生产成本。

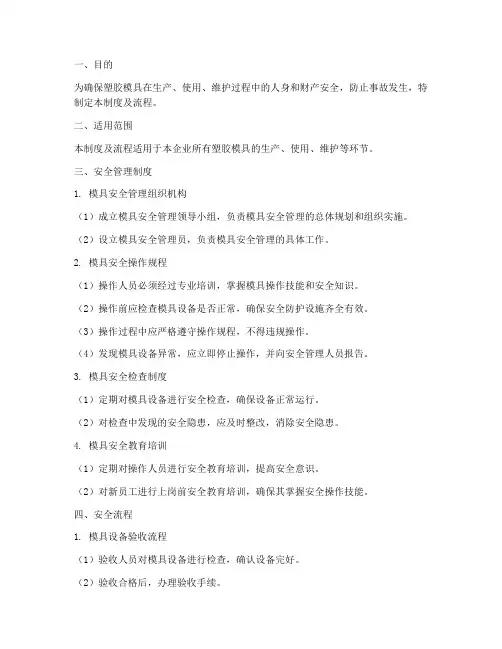

塑胶模具安全管理制度及流程
一、目的为确保塑胶模具在生产、使用、维护过程中的人身和财产安全，防止事故发生，特制定本制度及流程。
二、适用范围本制度及流程适用于本企业所有塑胶模具的生产、使用、维护等环节。
三、安全管理制度1. 模具安全管理组织机构（1）成立模具安全管理领导小组，负责模具安全管理的总体规划和组织实施。
（2）设立模具安全管理员，负责模具安全管理的具体工作。
2. 模具安全操作规程（1）操作人员必须经过专业培训，掌握模具操作技能和安全知识。
（2）操作前应检查模具设备是否正常，确保安全防护设施齐全有效。
（3）操作过程中应严格遵守操作规程，不得违规操作。
（4）发现模具设备异常，应立即停止操作，并向安全管理人员报告。
3. 模具安全检查制度（1）定期对模具设备进行安全检查，确保设备正常运行。
（2）对检查中发现的安全隐患，应及时整改，消除安全隐患。
4. 模具安全教育培训（1）定期对操作人员进行安全教育培训，提高安全意识。
（2）对新员工进行上岗前安全教育培训，确保其掌握安全操作技能。
四、安全流程1. 模具设备验收流程（1）验收人员对模具设备进行检查，确认设备完好。
（2）验收合格后，办理验收手续。
2. 模具设备使用流程（1）操作人员穿戴好个人防护用品，进入操作区域。
（2）按照操作规程进行操作，确保操作安全。
（3）操作过程中，发现异常情况，立即停止操作，并向安全管理人员报告。
3. 模具设备维护保养流程（1）定期对模具设备进行维护保养，确保设备正常运行。
（2）维护保养过程中，注意安全，防止意外事故发生。
4. 模具设备报废流程（1）设备使用年限到期或出现严重故障，需报废。
（2）报废前，由安全管理人员对设备进行评估，确认报废。
（3）报废设备按照相关规定进行处置。
五、奖惩措施1. 对在模具安全管理工作中表现突出的个人和部门给予表彰和奖励。
2. 对违反模具安全管理制度及流程的个人和部门，视情节轻重给予警告、罚款等处罚。
六、附则1. 本制度及流程由模具安全管理领导小组负责解释。
塑胶模具制作流程
塑胶模具制作流程塑胶模具制作是一项复杂的工艺，需要经过多道工序才能完成。
下面，我们将详细介绍塑胶模具制作的流程。
首先，制作塑胶模具的第一步是设计。
设计师需要根据客户提供的产品图纸和要求，进行模具的设计。
设计过程中需要考虑产品的形状、尺寸、结构等因素，以及模具的材料和加工工艺。
设计师需要使用CAD等设计软件进行绘制，并根据需要进行多次修改，直到达到客户的要求。
接下来是制作模具的模型。
根据设计图纸，模具制作工人需要根据设计图纸进行模具的加工和制作。
首先，需要选择合适的模具材料，常见的有铝合金、钢材等。
然后，根据设计图纸进行数控加工，将模具的形状和结构加工出来。
在加工过程中，需要进行多次检验和修正，确保模具的精度和质量。
第三步是模具的装配。
模具制作完成后，需要进行模具的装配工作。
这包括将模具的各个部件进行组装，确保模具的各个部分能够协调运作。
在装配过程中，需要进行多次调试和检验，确保模具的正常运行。
接下来是模具的调试。
模具装配完成后，需要进行模具的调试工作。
这包括将模具安装到注塑机上，进行生产模拟，检验模具的性能和稳定性。
在调试过程中，需要进行多次调整和改进，直到达到客户的要求。
最后一步是模具的交付。
模具调试通过后，客户可以进行模具的验收，确认模具的性能和质量。
如果客户对模具满意，那么模具制作流程就算完成了。
总的来说，塑胶模具制作是一个复杂而精细的工艺过程，需要设计师、制模工人、装配工人和调试工程师等多个岗位的配合和努力。
只有各个环节都做到位，才能制作出高质量的塑胶模具，满足客户的需求。
希望通过本文的介绍，能让大家对塑胶模具制作流程有更深入的了解。
塑胶模具生产过程控制程序(含流程图)
文件制修订记录1.0目的：对影响塑胶模具生产品质的各个环节进行控制,确保生产作业在规定的方法和程序在受控状态下进行。
2.0适用范围：塑胶模具的生产和管理过程的控制。
3.0相关文件3.1文件资料和记录管制程序3.2采购管理程序3.3设计开发管制程序3.4工程变更作业管理程序3.5模具易损耗件更换及研磨标准4.0职责4.1研发部:负责开立(工作执行单)及样品确认。
4.2塑模课:负责模具之设计制作、组装、维修、二、三级保养及零配件生产,管理,自制零件与委外加工零件验收及数量核对。
4.3品保课:负责模具之零件配件及委外加工零件的检验,及试模产品之检验。
4.4采购课:负责模具材料购买,及零件委外加工。
4.5射出课:负责塑胶模具试模及模具验收。
5.0作业内容5.1塑胶模具作业流程:5.2生产计划:5.2.1塑模课依据“研发部”开立的<工作执行单>作<模具开发进度表>。
5.2.2申购、领料过程控制:依据模具设计之图面填写<请购单>申购符合HSF要求之材料,经主管核准后,交至采购办理。
5.3模具生产作业过程的控制:5.3.1生产工艺制程的控制:由模具主管负责其生产流程,各工序技术员依据图面进行作业,当相关资料需更改时,依据<<工程变更作业管理程序>>之相关设计变更进行更改。
5.3.2品质控制:各工序按<模具课制令单>生产完成后,交模具品管进行检验及HSF符合性的测试,并把所测量尺寸及HSF测试记录于<模(治)具检验记录表>及登录于<模具零件加工统计表>，判定允收后，方可交由下一道工序生产◦如判定不符合要求则退回生产单位(含分包商),并开立<模(治)具异常不良处理单>,作相关处理。
5.3.3设备品质及符合HSF的控制:设备品质\符合HSF的控制是依据<仪器、设备每日保养记录表>以及定期清洗相应设备执行。
塑胶模具流程
塑胶模具流程塑胶模具是制造塑料制品的重要工具，其制作流程包括设计、制造和生产三个主要环节。
下面将详细介绍塑胶模具的制作流程。
首先，塑胶模具的设计是整个流程的第一步。
设计师根据客户的要求和产品的需求，进行模具的结构设计和工艺设计。
在结构设计中，设计师需要考虑产品的形状、尺寸、结构和工艺要求，确定模具的结构形式、分型方式、冷却系统等。
在工艺设计中，设计师需要考虑模具的开模方式、射出系统、冷却系统等，以确保模具能够满足产品的生产要求。
设计师通常使用CAD、UG、Pro/E等软件进行设计，并根据设计要求制作模具的零部件图纸和总图。
其次，制造是塑胶模具流程的第二步。
制造包括模具的加工和装配两个环节。
在加工环节中，模具的零部件需要进行车、铣、刨、磨等加工工艺，以保证零部件的尺寸精度和表面质量。
在装配环节中，模具的各个零部件需要进行组装，以确保模具的结构完整和性能稳定。
制造过程中需要使用各种加工设备和工具，如车床、铣床、磨床、电火花等，以及各种测量工具和检测设备，如卡尺、游标卡尺、三坐标测量机等。
最后，生产是塑胶模具流程的第三步。
生产包括模具试模和模具调试两个环节。
在模具试模环节中，模具需要进行试模生产，以检验模具的结构和性能是否符合设计要求。
在模具调试环节中，模具需要进行生产调试，以确保模具能够满足产品的生产要求。
生产过程中需要使用注塑机、吹塑机、挤出机等生产设备，以及各种辅助设备和工具，如干燥机、冷却水机、除渣机等。
总之，塑胶模具的制作流程包括设计、制造和生产三个主要环节，每个环节都需要经过严格的工艺控制和质量检验，以确保模具的质量和性能。
希望本文对塑胶模具的制作流程有所帮助，谢谢阅读。
塑胶模具设计管制程序简洁范本
塑胶模具设计管制程序简洁范本一、目的二、适用范围本管制程序适用于所有需要进行塑胶模具设计的项目。
三、管制程序1.确定设计需求根据客户要求和产品设计要求，确立塑胶模具的设计需求，包括模具尺寸、结构、材料等。
2.选择设计人员根据项目的复杂度和要求，选择合适的设计人员进行模具设计工作。
设计人员应具备相关的技术和经验，并熟悉相关的设计软件和工具。
3.制定设计计划设计人员根据设计需求制定详细的设计计划，包括设计任务的分解、工作时间的安排和设计流程的确定。
4.进行设计工作设计人员按照设计计划进行设计工作，包括模具结构设计、模具零件设计和模具零件组装设计等。
5.设计审查设计工作完成后，进行设计审查。
设计审查应由专业人员进行，确保设计的准确性和可行性。
6.修改和优化设计根据设计审查的结果，进行必要的修改和优化。
设计人员应及时处理审查意见，并进行相应的改进。
7.完成设计文件根据设计工作的结果，编制详细的设计文件，包括模具设计图纸、设计报告和设计说明书等。
设计文件应清晰、准确地描述模具的结构和制造要求。
8.核准设计文件设计文件应由专业人员进行核准，确保设计文件的准确性和完整性。
9.审批设计文件设计文件经核准后，提交相关部门进行审批。
审批部门根据设计文件和相关要求进行审查和评估，并进行最终决策。
10.模具制造经审批的设计文件交由模具制造部门进行模具制造。
模具制造过程中应根据设计文件进行操作，确保模具的准确性和质量。
11.模具试制模具制造完成后，进行模具试制。
试制过程中应进行模具性能的测试和评估，确保模具的可用性和适应性。
12.完善和改进设计根据模具试制的结果，对设计进行完善和改进。
设计人员应及时处理试制意见，并进行相应的改进。
13.完成模具设计管制文件根据模具设计的实际情况，编制完整的模具设计管制文件，包括设计计划、设计文件、审批文件和试制文件等。
文件应清晰、准确地记录设计的全过程和相关信息。
14.实施管制按照设计管制文件的要求和制度，实施模具设计的管制工作。
塑胶模具制作流程和注意事项
塑胶模具制作流程和注意事项
嘿呀！今天咱们来聊聊塑胶模具制作流程和注意事项呢！
首先，咱来说说塑胶模具制作流程。
第一步，产品设计，哇！这可太重要啦！得把产品的形状、尺寸、功能啥的都想得明明白白，不然后面可就麻烦啦！
第二步，模具设计，哎呀呀！这得考虑模具的结构、分型面、浇口位置等等，要精心设计才能保证模具好用呀！
第三步，材料选择，哇塞！这可不能马虎，得根据产品需求选对材料，质量不好的材料可不行呢！
第四步，加工制造，这可是个细致活儿，什么铣削、磨削、电火花加工等等，都得认真对待呀！
第五步，装配调试，嘿！把各个部件组装起来，然后调试，看看有没有问题，这一步也不能粗心大意哟！
接下来，咱们讲讲注意事项。
第一，设计要合理，哎呀呀！不合理的设计会导致模具制造困难，甚至影响产品质量呢！
第二，加工精度要保证，哇！精度不够，模具就不好用啦！
第三，材料质量要过关，不然模具容易损坏，这可不得了呀！
第四，装配要精准，错一点都不行呢！
第五，调试要仔细，每个环节都得检查到位，可不能有疏漏哇！
第六，注意安全，加工过程中可别受伤啦！
第七，成本控制要做好，不能浪费材料和时间呀！
第八，跟客户沟通要及时，了解他们的需求变化，免得做出来不符合要求，那可就惨啦！
第九，模具的维护保养也很重要，定期检查，延长使用寿命呢！
第十，不断学习新技术，跟上时代步伐，这样才能做出更好的模具呀！
哎呀呀！总之，塑胶模具制作可不是一件简单的事儿，每个环节都得认真对待，注意这些流程和事项，才能做出高质量的塑胶模具呢！。
塑胶模具制造流程
塑胶模具制造流程塑胶模具制造是一项精密的工艺，需要经过多道工序才能完成。
下面将为大家介绍塑胶模具制造的详细流程。
首先，塑胶模具制造的第一步是设计。
设计师需要根据客户的需求和产品的要求，绘制出详细的模具图纸。
这个过程需要考虑到产品的尺寸、形状、结构等因素，确保模具能够精准地制造出所需的塑胶制品。
接下来是模具材料的选择。
根据设计图纸，制造模具需要选择合适的材料，通常是金属材料，如铝合金、钢材等。
材料的选择直接影响到模具的质量和使用寿命，因此需要慎重考虑。
然后是加工制造。
根据设计图纸，将选定的材料进行数控加工，包括铣削、车削、钻孔等工序，以便制造出模具的各个零部件。
这一步需要高精度的加工设备和技术，确保模具的精度和质量。
接着是组装调试。
将加工好的模具零部件进行组装，进行调试和检验。
这一步需要确保模具的各个部件能够协调运作，没有任何故障和缺陷，以确保模具的正常使用。
最后是模具的表面处理。
经过组装调试的模具需要进行表面处理，以增加模具的硬度和耐磨性。
常见的表面处理方法包括热处理、镀硬铬、氮化等，以确保模具能够承受长时间的使用。
通过以上流程，一个完整的塑胶模具制造过程就完成了。
这个过程需要设计师、工程师、技术工人等多个环节的密切配合，以确保最终制造出的模具能够满足客户的需求和产品的要求。
塑胶模具制造是一项复杂而精密的工艺，需要高度的专业知识和技术。
只有经过严格的流程和质量控制，才能制造出高质量的塑胶模具，为客户提供优质的塑胶制品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件制修订记录
1.0目的：
对公司塑胶模具制作、维护、保养及使用过程进行规范管理，确保模具得到合理保养、维护，避免因管理不当而造成模具损坏。
2.0范围：适用于本公司所有塑胶模具的制作、维护、保养及使用。
3.0权责：
3.1工模部：负责模具的制作及维修。
3.2注塑部：负责模具在使用过程中的保养和管理。
4.0定义：无
5.0作业内容：
5.1模具的设计：
5.1.1工模部接到研发部下发的产品资料时,由相关技术员核对资料后进行设计评审，根据评审内容进行模具制造的相关准备。
评审内容包括：模具方案、加工工艺、模具成本、注塑工艺、产品成本等方面，并包括以下面内容:
a.确定排位图，分析分型面和模具结构形式。
b.与研发部就产品结构与模具可行性进行评估。
c.与制模人员进行模具结构评审。
5.1.2评审意见统一后，模具设计师设计图纸，模具设计完成后由工模部主管确认，并组织模具设计师、研发部等相关技术人员进行综合评审。
综合评审通过后开始进行模具制造准备,详情参照《工模制造流程图》。
5.1.3在模具制作过程中，设计师不定时的去现场查看模具制作情况，看实际操作与图纸要求是否一致，以便发现异常及时修改。
5.2模具的制作、检测:
5.2.1工模部主管对模具制作进行总体控制。
5.2.2工模部制作小组联合对模具进行整体检测。
5.3.试模及承认：
5.3.1模具检测完成后通知研发部填写试模申请单交生管部,由生管部安排注塑部试模。
5.3.2注塑部试模时必须通知研发部及工模部的责任担当现场确认。
5.3.3试模完成后，由试模负责人把样品与《试模报告》交研发部确认。
5.3.4研发部对试模样品进行检测及判定。
5.3.5样品经客户确认合格后，由工模部填写《设备/模具转移单》将模具移交注塑部，注塑部确认并签收后，由生管部安排小批量试产，注塑部负责人填写《模具履历表》。
5.3.6小批量试产合格后，模具进入量产使用阶段。
5.4.模具维修：
5.4.1注塑部在模具使用过程中，发现异常需对模具进行维修，应及时与工模部沟通对模具进行修复，并填写《模具维修申请单》。
5.4.2修模完成后，由注塑部进行试模，并及时送样到品质部判定，直至完全符合产品要求为止，并将模具维修记录填写于《模具履历表》中。
5.5.模具的管理及建档：
5.5.1所有模具由注塑部管理人员建立《模具管理一览表》，注明模具编号、产品型号。
5.5.2所有模具由注塑部管理人员进行规划统一摆放，并做好目视化管理。
5.5.3模具产权属于客户的，应在《模具管理一览表》上注明。
5.6模具的维护保养：
5.6.1预测性保养：注塑部根据《模具履历表》中的生产记录。
当生产数量累计5万啤时，要将模具移交至工模部进行保养，由工模部填写《模具保养记录》。
5.6.2日常保养：模具生产任务完成后，由注塑技术人员对模具进行清理保养，保养完成后将模具存放到相应位置。
5.7模具的报废。
