东方仿真ES-碱液吸收二氧化硫实验数据
碱液吸收气体中的二氧化硫
实验四碱液吸收气体中的二氧化硫一、实验意义和目的本实验采用填料吸收塔，用5％NaOH或Na2CO3溶液吸收SO2。
通过实验可初步了解用填料塔的吸收净化有害气体研究方法，同时还有助于加深理解在填料塔内气液接触状况及吸收过程的基本原理。
通过实验要达到以下目的：1．了解用吸收法净化废气中SO2的效果；2．改变气流速度，观察填料塔内气液接触状况和液泛现象；3．测定填料吸收塔的吸收效率及压降；4．测定化学吸收体系（碱液吸收SO2）二、实验原理含SO2的气体可采用吸收法净化。
由于SO2在水中溶解度不高，常采用化学吸收方法。
吸收SO2吸收剂种类较多，本实验采用NaOH或Na2CO3溶液作吸收剂，吸收过程发生的的主要化学反应为：2NaOH＋SO2 —→ Na2SO3＋H 2ONa2CO3＋SO2 —→ Na2SO3＋CO2Na2SO3＋SO2+H2O —→2NaHSO3；实验过程中通过测定填料吸收塔进出口气体中SO2的含量，即可近似计算出吸收塔的平均净化效率，进而了解吸收效果。
气体中SO2含量的测定采用：甲醛缓冲溶液吸收一盐酸付玫瑰苯胺比色法。
实验中通过测出填料塔进出口气体的全压，即可计算出填料塔的压降；若填料塔的进出口管道直径相等，用U型管压差计测出其静压差即可求出压降。
三、实验装置、流程仪器设备和试剂（一）实验装置、流程、仪器设备和试剂实验装置流程如图1所示图1 SO2吸收实验装置1一空压机；2一缓冲罐；3一转子流量计（气）；4一毛细管流量计；5—转子流量计（水）；6一压差计；7一填料塔；8一S02钢瓶；9一混合缓冲器；10—受液槽；11一高位液槽；12、13一取样口；14一压力计；15一温度计；16一压力表；17一放空阀；18—泵图2：SO2吸收试验装置吸收液从高位液槽通过转子流量计，由填料塔上部经喷淋装置进人塔内，流经填料表面，由塔下部排到受液槽。
空气由空压机经缓冲罐后，通过转子流量计进人混合缓冲器，并与SO2气体相混合，配制成一定浓度的混合气。
东方仿真工业双塔吸收解析
东方仿真工业双塔吸收解析引言：东方仿真工业双塔吸收解析是一种常用的气体分离技术，通过两座相互串联的吸收塔来实现气体的吸收和分离。
本文将从吸收塔的结构、工作原理、应用领域等方面进行介绍。
一、吸收塔的结构东方仿真工业双塔吸收解析的主要组成部分包括吸收塔、填料层、液体循环系统和气体进出口等。
吸收塔通常采用圆柱形结构，内部设置有填料层，填料层的作用是增加气液接触面积，提高吸收效果。
液体循环系统由泵、冷却器、分离器等组成，用于循环泵送吸收剂和冷却剂。
气体进出口位于吸收塔的顶部和底部，分别用于输入待吸收气体和排出已吸收气体。
二、吸收塔的工作原理东方仿真工业双塔吸收解析的工作原理是利用气体在液体中的溶解度差异来实现气体的吸收和分离。
待吸收气体从吸收塔的底部进入，经过填料层，与循环的吸收剂接触，发生物理吸收或化学反应。
吸收剂中的溶解气体被吸收，形成溶液。
溶液从塔底回流到塔顶，经过冷却器冷却后，一部分溶解气体逸出，剩余的溶液再次进入塔底进行循环。
已吸收的气体从吸收塔的顶部排出，经过分离器分离得到纯净的气体。
三、吸收塔的应用领域东方仿真工业双塔吸收解析广泛应用于化工、环保、能源等领域。
在化工领域，吸收塔可以用于气体的净化和分离，如二氧化硫的吸收和制取高纯度二氧化硫。
在环保领域，吸收塔可以用于废气的处理，如脱硫、脱硝等。
在能源领域，吸收塔可以用于天然气的脱水和脱硫，提高天然气的质量。
四、吸收塔的优势与挑战东方仿真工业双塔吸收解析相比其他气体分离技术具有以下优势：首先，吸收塔结构简单，操作方便，适用于大规模生产；其次，吸收效果好，可以实现高效的气体吸收和分离；再次，吸收塔适用范围广，可以处理多种气体。
然而，吸收塔也面临一些挑战，如填料层的选择和设计、液体循环系统的运行稳定性等问题，需要进一步的研究和改进。
结论：东方仿真工业双塔吸收解析是一种常用的气体分离技术，具有结构简单、操作方便、吸收效果好等优点。
它在化工、环保、能源等领域有着广泛的应用。
碱液吸收二氧化硫实验指导书

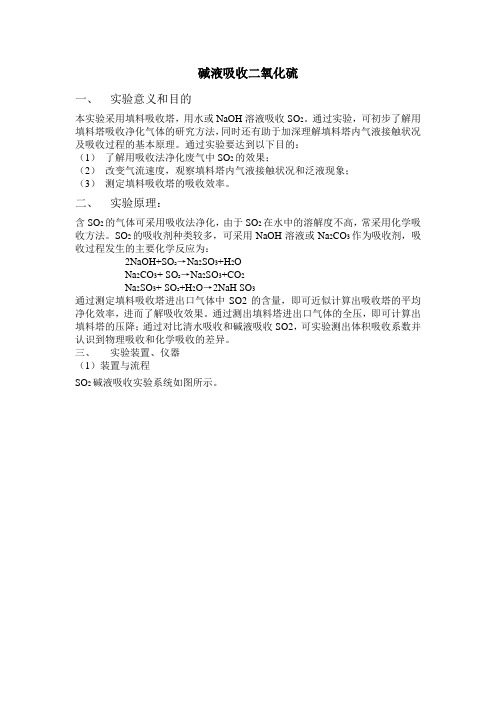

碱液吸收二氧化硫一、实验意义和目的本实验采用填料吸收塔，用水或NaOH溶液吸收SO2。
通过实验，可初步了解用填料塔吸收净化气体的研究方法，同时还有助于加深理解填料塔内气液接触状况及吸收过程的基本原理。
通过实验要达到以下目的：（1）了解用吸收法净化废气中SO2的效果；（2）改变气流速度，观察填料塔内气液接触状况和泛液现象；（3）测定填料吸收塔的吸收效率。
二、实验原理：含SO2的气体可采用吸收法净化，由于SO2在水中的溶解度不高，常采用化学吸收方法。
SO2的吸收剂种类较多，可采用NaOH溶液或Na2CO3作为吸收剂，吸收过程发生的主要化学反应为：2NaOH+SO2→Na2SO3+H2ONa2CO3+ SO2→Na2SO3+CO2Na2SO3+ SO2+H2O→2NaH SO3通过测定填料吸收塔进出口气体中SO2的含量，即可近似计算出吸收塔的平均净化效率，进而了解吸收效果。
通过测出填料塔进出口气体的全压，即可计算出填料塔的压降；通过对比清水吸收和碱液吸收SO2，可实验测出体积吸收系数并认识到物理吸收和化学吸收的差异。
三、实验装置、仪器（1）装置与流程SO2碱液吸收实验系统如图所示。
1从右向左系统情况如下：1、涡轮气泵提供实验系统载气源；2、气体流量计，计量载气流量；3、SO2气体钢瓶1套，与玻璃转子流量计配合用于配制所需浓度的入口SO2气体；4、SO2进气三通接口，SO2气体向载气的注入口；5、气体混合缓冲柜，在此SO2与载气充分混合使得输出气体中SO2浓度相对恒定；6、混合气体主流量计，计量进入吸收塔的气体量；7、混合气体主流量计上方设有入口气体采样测定孔，再上面为一三通，三通向上管路为旁路管，用于试验开始阶段调节试验工况（如调节入口气体浓度、流量等）之用，向下管段为吸收塔进气管，进气与旁路通过阀门切换；8、填料吸收塔，有机玻璃制三段填料吸收塔，每段配有气体采样口，配吸收液喷淋装置，最上部为除雾层；9、吸收塔顶部排气管，该管设有一带阀门的出口气体采样管口；10、吸收液循环槽系统，包括储液槽；进水（D15）口及阀；吸收液注加及维护手孔；溢流口、放空口加上管道和阀门组成的排液系统；不锈钢水泵（通过控制箱面板按钮控制运行）、控制阀、流量计组成的循环液系统。
碱液吸收气体中的二氧化硫
实验四碱液吸收气体中的二氧化硫一、实验意义和目的本实验采用填料吸收塔，用5％NaOH或Na2CO3溶液吸收SO2。
通过实验可初步了解用填料塔的吸收净化有害气体研究方法，同时还有助于加深理解在填料塔内气液接触状况及吸收过程的基本原理。
通过实验要达到以下目的：吸收过程的基本原理。
通过实验要达到以下目的：1．了解用吸收法净化废气中SO2的效果；的效果；2．改变气流速度，观察填料塔内气液接触状况和液泛现象；．改变气流速度，观察填料塔内气液接触状况和液泛现象；3．测定填料吸收塔的吸收效率及压降；4．测定化学吸收体系（碱液吸收SO2）二、实验原理含SO2的气体可采用吸收法净化。
由于SO2在水中溶解度不高，常采用化学吸收方法。
吸收SO2吸收剂种类较多，本实验采用NaOH或Na2CO3溶液作吸收剂，吸收过程发生的的主要化学反应为：主要化学反应为：2NaOH＋SO2 —→ Na2SO3＋H 2O Na2CO3＋SO2 —→ Na2SO3＋CO2Na2SO3＋SO2+H2O —→2NaHSO3；实验过程中通过测定填料吸收塔进出口气体中SO2的含量，即可近似计算出吸收塔的平均净化效率，进而了解吸收效果。
气体中SO2含量的测定采用：甲醛缓冲溶液吸收一盐酸付玫瑰苯胺比色法。
玫瑰苯胺比色法。
实验中通过测出填料塔进出口气体的全压，即可计算出填料塔的压降；若填料塔的进出型管压差计测出其静压差即可求出压降。
口管道直径相等，用U型管压差计测出其静压差即可求出压降。
三、实验装置、流程仪器设备和试剂（一）实验装置、流程、仪器设备和试剂（一）实验装置、流程、仪器设备和试剂所示实验装置流程如图1所示吸收实验装置图1 SO2吸收实验装置1一空压机；2一缓冲罐；3一转子流量计（气）；4一毛细管流量计；5—转子—转子 流量计（水）；6一压差计；7一填料塔；8一S02钢瓶；9一混合缓冲器；10— 受液槽；11一高位液槽；12、13一取样口；14一压力计；15一温度计；16一 压力表；17一放空阀；18—泵—泵图2：SO 2吸收试验装置吸收试验装置 吸收液从高位液槽通过转子流量计，由填料塔上部经喷淋装置进人塔内，流经填料表面，由塔下部排到受液槽。
空气中二氧化硫的测定实验报告
实验十三空气中二氧化硫含量的测定（甲醛溶液吸收-盐酸副玫瑰苯胺分光光度法）一、概述二氧化硫(SO2)又名亚硫酸酐，分子量为64.06，为无色有很强刺激性气体，沸点－10℃；熔点－76.1℃；对空气的相对密度2.26。
极易溶于水，在0℃时，1L水可溶解79.8L，20℃溶解39.4L。
也溶于乙醇和乙醚。
二氧化硫是一种还原剂，与氧化剂作用生成三氧化硫或硫酸。
二氧化硫对结膜和上呼吸道粘膜具有强烈辛辣刺激性，其浓度在0.9mg/m3或大于此浓度就能被大多数人嗅觉到。
吸入后主要对呼吸器官的损伤，可致支气管炎、肺炎，严重者可致肺水肿和呼吸麻痹。
二氧化硫是大气中分布较广，影响较大的主要污染物之一，常常以它作为大气污染的主要指标。
它主要来源于以煤或石油为燃料的工厂企业，如火力发电厂、钢铁厂、有色金属冶炼厂和石油化工厂等．此外，硫酸制备过程及一些使用硫化物的工厂也可能排放出二氧化硫。
测定二氧化硫最常用的化学方法是盐酸副玫瑰苯胺比色法，吸收液是四氯汞钠(钾)溶液，与二氧化硫形成稳定的络合物。
为避免汞的污染，近年用甲醛溶液代替汞盐作吸收液。
二、实验目的1. 通过对空气中二氧化硫含量的监测，初步掌握甲醛溶液吸收-盐酸副玫瑰苯酚风光光度法测定空气中的二氧化硫含量的原理和方法。
2.在总结监测数据的基础上，对校区环境空气质量现状（二氧化硫指标）进行分析评价。
三、实验原理1.二氧化硫的基本性质二氧化硫（SO2）又名亚硫酸酐，分子量为64.06，为无色有很强刺激性的气体，沸点为-10℃，熔点为-76.6℃，对空气的相对密度为2.26。
极易溶于水，在0℃时，1L水可溶解79.8L SO2，20℃溶解39.4L SO2，也溶于乙醇和乙醚。
SO2是一种还原剂，与氧化剂作用生成SO3或H2SO3。
2.盐酸副玫瑰苯酚分光光度法测定SO2最常用的化学方法是盐酸副玫瑰苯酚分光光度法，吸收液是Na2HgCl4或K2HgCl4溶液，与SO2形成稳定的络合物。
碱液吸收二氧化硫实验报告
碱液吸收二氧化硫实验报告实验目的探究碱液在吸收二氧化硫中的作用机制，并分析实验结果。
实验原理二氧化硫（SO2）是一种有害气体，常常来自于工业排放和燃烧过程。
碱液可以有效地去除二氧化硫，通过与二氧化硫反应生成硫代硫酸盐或可溶性硫化物。
主要反应方程式为： SO2 + 2OH- -> SO3^2- + H2O SO3^2- + 2OH- -> 2HSO3-材料与仪器•二氧化硫气源•稀氢氧化钠溶液（NaOH）•蒸馏水 -pH试纸•试管•反应瓶•架子实验步骤1.在一个干净的试管中加入适量的稀氢氧化钠溶液，作为试剂。
2.用一个导管将二氧化硫气体缓慢地通入试管中。
3.观察并记录实验观察结果，特别是试管中液体的颜色变化。
4.将试管中的液体取出，用pH试纸进行酸碱性测试。
5.将实验结果归纳总结。
实验结果实验观察结果显示，当二氧化硫气体通入稀氢氧化钠溶液中时，溶液逐渐变黄，然后转为澄清无色。
经过pH试纸测试，溶液呈碱性。
结果分析根据实验结果，可以推断出二氧化硫与稀氢氧化钠溶液发生了反应。
进一步分析实验原理反应方程式可知，二氧化硫与碱液中的氢氧化钠反应生成了硫代硫酸盐离子和水。
这解释了实验中观察到的液体颜色变化和pH值变化。
实验注意事项1.实验操作时要小心，避免接触到二氧化硫气体和碱液溶液。
2.实验过程中需要及时记录实验观察结果，并注意观察反应的进行情况。
3.实验结束后要及时清洗实验器材，确保安全和卫生。
实验应用本实验结果可以用于工业废气处理中去除二氧化硫。
通过调节碱液的浓度和通气速度，可以实现对二氧化硫的高效去除，降低环境污染。
实验总结本实验通过观察二氧化硫与碱液反应的结果，研究了碱液吸收二氧化硫的作用机制。
实验结果显示，碱液的存在可以使二氧化硫溶液呈现碱性，并且通过形成硫代硫酸盐离子和水的反应去除二氧化硫。
这个实验结果对于深入理解二氧化硫的去除机制以及废气处理具有重要意义。
同时，实验结果也为工业废气处理提供了一种可行的环保方法。
实验3 碱液吸收气体中的二氧化硫
二、实验原理
吸收液从高位液槽通过转子流量计由填料塔上部经喷
淋装置进入塔内，流经填料表面，由塔下部排出，进入
受液槽。空气由空压机进入缓冲灌，SO2由SO2钢瓶进 入缓冲灌，经缓冲灌混合后的含SO2空气从塔底进气口 进入填料塔内，通过填料层与NaOH喷淋吸收液充分混 合、接触、吸收，尾气由塔顶排出。
20、进出口风管 1套； 22、高压离心通风机1台；
23、风量调节阀1套；
25、指示按钮开关3只；
24、漏电保护开关1个
26、加药口1个
27、SO2配气系统1套：（废气流量计1个、SO2气体10L、SO2专用钢瓶1
个）
28、折板除雾器1套 30、电源线1批； 29、空心多面球填料若干 31、工作电压表1个，工作电流表
四、实验方法和步骤
1、室内空气环境参数的测定。包括室内空气的干球温度、 湿球温度、相对湿度、当地大气压力等参数测定，计算空气 中水蒸气体积分数（除尘系统中气体含湿量）。 2、检查系统是否漏气，并在储液槽中注入配置好的5%的碱 溶液。
3、打开吸收塔的进液阀，并调节液体流量，使液体均匀喷
淋，并沿填料表面缓慢流下，以充分润湿填料表面，当液体 由塔底流出后，将液体流量调节至100L/h左右。 4、开高压离心风机，调节气体流量，使塔内出现液泛。仔 细观察此时的气液接触状况，并记录下液泛的气速。
5、逐渐减小气体流量，在液泛现象消失后。即在接近液泛
现象，吸收塔能正常工作时，开启SO2气瓶，并调节其流量 。 6、经数分钟，待塔内操作完全稳定后，测定研究处理风量 、气体浓度对吸收效率及压力损失的影响。
实验三 碱液吸收气体中的二氧化硫
一、实验目的
1、了解填料塔的基本结构及其吸收净化废气中SO2的工
碱液吸收二氧化硫实验(仿真)
碱液吸收二氧化硫实验一实验目的：本实验采用填料吸收塔，用5%NaOH或Na2CO3溶液吸收SO2。
通过实验可初步了解用填料塔的吸收净化有害气体的实验研究方法，同时还有助于加深理解在填料塔内气液接触状况及吸收过程的基本原理。
通过实验要达到以下目的：1.了解用吸收法净化废气中SO2的效果；2.改变气流速度，观察填料塔内气液接触状况和液泛现象；3.测定填料塔的吸收效率及压降；4.测定化学吸收体系（碱液吸收SO2）的体积吸收系数。
二实验原理1、填料塔流体力学特性：气体通过干填料层时，流体流动引起的压降和湍流流动引起的压降规律相一致。
在双对数坐标系中用压降对气速作图得到一条斜率为1.8-2的直线（图中aa线）而有喷淋量时，在低气速时（C点以前）压降也比例于气速的1.8-2次幂，但大于同一气速下干填料的压降（图中bc段）。
随气速增加，出现载点（图中c点），持液量开始增大，压降-气速线向上弯曲，斜率变大，（图中cd段）。
到液泛点（图中d点）后在几乎不变的气速下，压降急剧上升。
测定填料塔的压降和液泛速度，是为了计算填料塔所需动力消耗和确定填料塔的适宜制作范围，选择合适的气液负荷。
2、传质实验：填料塔与板式塔内气液两相的接触情况有着很大的不同。
在板式塔中，两相接触在各块塔板上进行，因此接触是不连续的。
但在填料塔中，两相接触是连续地在填料表面上进行，需计算的是完成一定吸收任务所需填料高度。
填料层高度计算方法有传质系数法、传质单元法以及等板高度法。
总体积传质系数K Ya是单位填料体积、单位时间吸收的溶质量。
它是反映填料吸收塔性能的主要参数，是设计填料高度的重要数据。
本实验是用NaOH或Na2CO3溶液吸收空气-二氧化硫混合气体中的二氧化硫。
吸收方式为化学吸收。
通过实验，得到以浓度差为推动力的体积吸收系数（K ya）：Q---------通过填料塔的空气量[kmol/h];h---------填料层高度[m];A---------填料塔的截面积[m2];y1、y2-----进出填料塔气体中SO2的比摩尔分率；Δy m-------------对数平均推动力；其中p A1、p A2--进出塔气体中SO2的分压力[Pa];P--------吸收塔气体的平均压力[Pa];因为吸收反应为极快不可逆反应，吸收液面上SO2的平衡浓度y*可看作为零。
氢氧化钠吸收二氧化硫 吸收液浓度
氢氧化钠吸收二氧化硫吸收液浓度下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!氢氧化钠吸收二氧化硫吸收液浓度在环境保护和工业生产中，处理废气中的二氧化硫是一项重要任务。
东方仿真ES-碱液吸收二氧化硫实验数据
姓名：
学号：
班级：
实验日期：
实验数据：
流体力学数据（干填料）：
编号
空气流量
空气表压
塔压降
塔顶表压
空气温度
1
2
3
4
5
6
7
8
9
10
实验数据：流体力学Fra bibliotek据（湿填料）：
编号
空气流量
空气表压
塔压降
塔顶表压
空气温度
1
2
3
4
5
6
7
8
9
10
实验表格：
空气流量-塔压降曲线图
实验数据：
吸收数据：
空气流量
空气压强
空气温度
二氧化硫流量
二氧化硫压强
二氧化硫温度
碱液流量
碱液温度
填料层压强
塔顶压强
滴定用碱液体积差（l）
碱液浓度（n）
采样时气体流量（l/min）
采样时间（min）
T（气体温度计）
实验数据：
实验结果：
亨利系数（大气压）
标况下空气流量
标况下二氧化硫流量
惰性气体摩尔流量
单位时间内气体吸收量
进气浓度
尾气浓度
対数平均浓度差
气相传质单元高度
总体积传质系数
