中国钢铁生产工艺介绍
高炉炼铁生产工艺流程简介(一
高炉炼铁生产工艺流程简介（一）高炉冶炼目的：将矿石中的铁元素提取出来，生产出来的主要产品为铁水。
付产品有：水渣、矿渣棉和高炉煤气等。
高炉:炼铁一般是在高炉里连续进行的。
高炉又叫鼓风炉，这是因为要把热空气吹入炉中使原料不断加热而得名的。
这些原料是铁矿石、石灰石及焦炭。
因为碳比铁的性质活泼，所以它能从铁矿石中把氧夺走，而把金属铁留下。
高炉的主要组成部分高炉炉壳：现代化高炉广泛使用焊接的钢板炉壳，只有极少数最小的土高炉才用钢箍加固的砖壳。
炉壳的作用是固定冷却设备，保证高炉砌体牢固，密封炉体，有的还承受炉顶载荷。
炉壳除承受巨大的重力外，还要承受热应力和内部的煤气压力，有时要抵抗崩料、坐料甚至可能发生的煤气爆炸的突然冲击，因此要有足够的强度。
炉壳外形尺寸应与高炉内型、炉体各部厚度、冷却设备结构形式相适应。
炉喉：高炉本体的最上部分，呈圆筒形。
炉喉既是炉料的加入口，也是煤气的导出口。
它对炉料和煤气的上部分布起控制和调节作用。
炉喉直径应和炉缸直径、炉腰直径及大钟直径比例适当。
炉喉高度要允许装一批以上的料，以能起到控制炉料和煤气流分布为限。
炉身：高炉铁矿石间接还原的主要区域，呈圆锥台简称圆台形，由上向下逐渐扩大，用以使炉料在遇热发生体积膨胀后不致形成料拱，并减小炉料下降阻找力。
炉身角的大小对炉料下降和煤气流分布有很大影响。
炉腰：高炉直径最大的部位。
它使炉身和炉腹得以合理过渡。
由于在炉腰部位有炉渣形成，并且粘稠的初成渣会使炉料透气性恶化，为减小煤气流的阻力，在渣量大时可适当扩大炉腰直径，但仍要使它和其他部位尺寸保持合适的比例关系，比值以取上限为宜。
炉腰高度对高炉冶炼过程影响不很显著，一般只在很小范围内变动。
炉腹：高炉熔化和造渣的主要区段，呈倒锥台形。
为适应炉料熔化后体积收缩的特点，其直径自上而下逐渐缩小，形成一定的炉腹角。
炉腹的存在，使燃烧带处于合适位置，有利于气流均匀分布。
炉腹高度随高炉容积大小而定，但不能过高或过低，一般为3．0～3．6m。

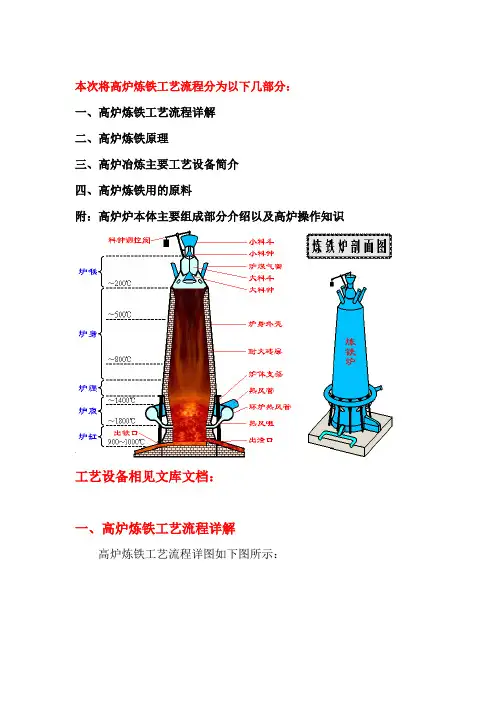

高炉炼铁炼钢工艺
本次将高炉炼铁工艺流程分为以下几部分：一、高炉炼铁工艺流程详解二、高炉炼铁原理三、高炉冶炼主要工艺设备简介四、高炉炼铁用的原料附：高炉炉本体主要组成部分介绍以及高炉操作知识工艺设备相见文库文档：一、高炉炼铁工艺流程详解高炉炼铁工艺流程详图如下图所示：二、高炉炼铁原理炼铁过程实质上是将铁从其自然形态——矿石等含铁化合物中还原出来的过程。
炼铁方法主要有高炉法、直接还原法、熔融还原法等，其原理是矿石在特定的气氛中（还原物质CO、H2、C；适宜温度等）通过物化反应获取还原后的生铁。
生铁除了少部分用于铸造外，绝大部分是作为炼钢原料。
高炉炼铁是现代炼铁的主要方法，钢铁生产中的重要环节。
这种方法是由古代竖炉炼铁发展、改进而成的。
尽管世界各国研究发展了很多新的炼铁法，但由于高炉炼铁技术经济指标良好，工艺简单，生产量大,劳动生产率高,能耗低，这种方法生产的铁仍占世界铁总产量的95％以上。
炼铁工艺是是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例自高炉炉顶装入高炉，并由热风炉在高炉下部沿炉周的风口向高炉内鼓入热风助焦炭燃烧（有的高炉也喷吹煤粉、重油、天然气等辅助燃料），在高温下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧化碳和氢气。
原料、燃料随着炉内熔炼等过程的进行而下降，在炉料下降和上升的煤气相遇，先后发生传热、还原、熔化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的熔剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。
同时产生高炉煤气，炉渣两种副产品，高炉渣铁主要矿石中不还原的杂质和石灰石等熔剂结合生成，自渣口排出后，经水淬处理后全部作为水泥生产原料；产生的煤气从炉顶导出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃料。
炼铁工艺流程和主要排污节点见上图。
三、高炉冶炼主要工艺设备简介高护炼铁设备组成有：①高炉本体；②供料设备；③送风设备；④喷吹设备；⑤煤气处理设备；⑥渣铁处理设备。
中国钢铁冶炼简史
中国钢铁冶炼简史春秋战国钢铁的冶炼春秋时代是我国由奴隶社会向封建社会转变的阶段。
促成这一社会变革的物质因素，是社会生产力的发展。
劳动工具是社会生产力发展的重要标志。
铁制工具的广泛使用，促进了我国由奴隶制向封建制的过渡。
商代用陨铁制作了铁刃铜钺，说明对铁的性质和锻打嵌铸的技术已经有了一定的认识和掌握，但当时尚不知人工炼铁。
春秋时期，铁器已经在农业、手工业生产中使用。
农业生产中使用铁锄、铁斧等。
铁器坚硬、锋利，胜过木石和青铜工具。
晋国用铁铸刑鼎，铸鼎的铁是作为军赋向民间征收的，可见晋国民间铁已不少。
在江苏六合县程桥、湖南长沙龙洞坡等地出土了春秋时的铁器。
战国初或稍早已发明铸铁技术，这是我国劳动人民对冶金技术的重大贡献，比外国早一千八百年左右。
河北兴隆县寿王坟出土了大量战国时的铁范，其中有较复杂的复合范和双型腔，还采用了难度较大的金属型芯，反映了当时的铸造工艺已有较高水平。
战国时发明的用柔化退火制造可锻铸件的技术和多管鼓风技术是冶金技术的重要成就，比欧洲早二千年左右。
战国时还掌握了块炼铁固态渗碳制钢的方法和淬火技术。
块炼铁的方法也就是“固体还原法”。
由于块炼铁是铁矿石在较低温度下从固体状态被木炭还原的产物，所以质地疏松，还夹杂有许多来自矿石的氧化物，例如氧化亚铁和硅酸盐。
这种块炼铁在一定温度下若经过反复锻打，便可将夹杂的氧化物挤出去，机械性能就改善了。
从江苏六合县程桥东周墓出土的铁条，就是块炼铁的产品。
春秋末期和战国初期的一些锻造铁器也是以块炼铁为材料。
在反复锻打块炼铁的实践中，人们又总结出块炼铁渗碳成钢的经验。
从河北易县武阳台村的燕下都遗址44号墓中曾出土79件铁器，经分析鉴定，它们的大部分都是由块炼钢锻成的，这证明至迟在战国后期块炼渗碳钢的技术已在应用，块炼铁质柔不坚，块炼钢虽经渗碳处理，变得较坚硬，但在生产上仍嫌不足。
人们在生产实践中又摸索出块炼钢的淬火工艺，这就进一步提高了块炼钢的机械性能。
上述燕下都出土的锻钢件，大部份是经过淬火处理的，这又表明在当时，人们对淬火工艺也较熟悉了。
钢铁冶炼介绍
铁矿石的品质对冶炼过程和最终 钢产品的质量有重要影响，不同 品质的铁矿石需要不同的冶炼工 艺和条件。
煤与焦炭
煤是钢铁冶炼中重要的还原剂和能源 ，通常使用烟煤、无烟煤和焦煤等品 种。
焦炭由煤经过高温干馏而成，具有高 碳含量和低挥发性的特点，主要用于 提供高温反应所需的热量和还原剂。
熔剂与其他原料
详细描述
高炉炼铁过程中，铁矿石、焦炭和石灰石等原料按照一定比例加入高炉，在高温和还原气氛下进行化学反应，使 铁的氧化物还原为液态铁水。高炉炼铁具有原料丰富、生产量大、成本低等优点，但同时也存在能耗高、污染较 重等问题。
转炉炼钢
总结词
转炉炼钢是通过吹氧和加入其他辅助材料将生铁转化为钢水 的工艺流程。
VS
废钢铁再生
废钢铁的再生利用需要经过分类、清洗、 破碎、熔炼等一系列工艺流程，再生成品 的质量和性能应符合相关标准和规定。
钢铁工业的可持续发展路径
政策引导
政府应制定相关政策，鼓励钢铁 企业采取可持续发展措施，例如 提供环保税收优惠、节能技术补
贴等。
企业自主创新
钢铁企业应加强自主创新，研发更 加环保、节能、高效的生产技术和 设备，推动产业升级和转型。
节能技术
为了降低能源消耗和提高能源利用效率，钢铁企业需要采用先进的节能技术和设备，例 如余热回收、高效电机等，同时优化生产工艺和管理模式，减少不必要的能源浪费。
资源循环利用与废钢铁再生
资源循环利用
钢铁企业可以通过对废钢铁的回收和再 生利用，减少对原生资源的依赖，降低 生产成本，同时减少对环境的破坏。
详细描述
转炉炼钢过程中，生铁、废钢和熔剂等原料加入转炉，通过 吹氧和加入其他辅助材料进行氧化和脱碳反应，使生铁转化 为钢水。转炉炼钢具有生产效率高、成本低等优点，但同时 也存在原料要求高、能耗高等问题。

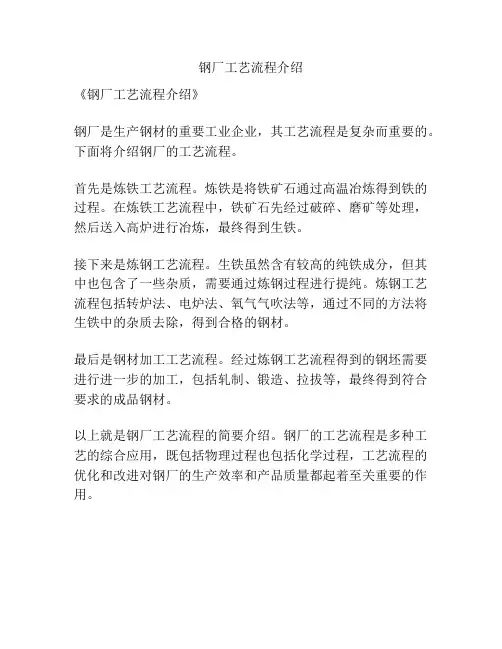

钢厂工艺流程介绍
钢厂工艺流程介绍
《钢厂工艺流程介绍》
钢厂是生产钢材的重要工业企业，其工艺流程是复杂而重要的。
下面将介绍钢厂的工艺流程。
首先是炼铁工艺流程。
炼铁是将铁矿石通过高温冶炼得到铁的过程。
在炼铁工艺流程中，铁矿石先经过破碎、磨矿等处理，然后送入高炉进行冶炼，最终得到生铁。
接下来是炼钢工艺流程。
生铁虽然含有较高的纯铁成分，但其中也包含了一些杂质，需要通过炼钢过程进行提纯。
炼钢工艺流程包括转炉法、电炉法、氧气气吹法等，通过不同的方法将生铁中的杂质去除，得到合格的钢材。
最后是钢材加工工艺流程。
经过炼钢工艺流程得到的钢坯需要进行进一步的加工，包括轧制、锻造、拉拔等，最终得到符合要求的成品钢材。
以上就是钢厂工艺流程的简要介绍。
钢厂的工艺流程是多种工艺的综合应用，既包括物理过程也包括化学过程，工艺流程的优化和改进对钢厂的生产效率和产品质量都起着至关重要的作用。
钢管生产流程
钢管生产流程
钢管是一种常见的金属制品，广泛应用于建筑、机械、化工等
领域。
它的生产流程经过多道工序，需要经过严格的控制和监测，
以确保产品质量和性能。
下面将介绍钢管的生产流程。
首先，钢管的生产通常以原材料的准备开始。
原材料主要包括
钢板、钢坯等。
这些原材料需要经过切割、热处理等工艺，以满足
后续生产的要求。
接下来是钢管的成型工艺。
成型工艺通常分为冷拔和热轧两种
方式。
冷拔是将钢坯通过模具冷变形成型，适用于生产精密钢管；
热轧则是将钢坯加热至一定温度后通过轧制机械成型，适用于生产
一般钢管。
随后是焊接工艺。
对于一些需要焊接的钢管，会经过焊接工艺。
焊接工艺主要包括高频焊、埋弧焊等方式，通过将钢板或钢带经过
卷板、成型、焊接等工序，最终形成焊接钢管。
然后是钢管的表面处理。
表面处理是为了提高钢管的耐腐蚀性
能和美观度。
通常包括酸洗、磷化、镀锌等工艺，以确保钢管在使
用过程中不易生锈、耐腐蚀。
最后是检测和包装。
在生产完成后，钢管需要经过一系列的检测，包括外径、壁厚、长度、化学成分、力学性能等指标的检测。
合格后，钢管会进行包装，通常采用塑料薄膜包装或捆扎包装，以
确保产品的安全运输和存储。
总的来说，钢管的生产流程经过原材料准备、成型、焊接、表
面处理、检测和包装等多个环节。
每个环节都需要严格控制和监测，以确保最终产品的质量和性能。
同时，生产过程中也需要注重节能
减排和安全生产，促进钢管产业的可持续发展。
邯钢的线材轧制工艺流程
邯钢的线材轧制工艺流程
邯钢是中国一家知名的钢铁企业，其线材轧制工艺流程是相当重要的一环。
线材轧制工艺是将连铸坯通过加热、轧制等一系列的工艺操作，将其变成直径细小的钢线材。
下面我们将详细介绍邯钢的线材轧制工艺流程。
首先，邯钢的线材轧制工艺流程从加热开始。
连铸坯先经过热轧加热炉加热至适当温度，以保证后续的轧制顺利进行。
加热的温度和时间由具体钢材种类和规格决定。
接下来是粗轧阶段。
连铸坯在一台粗轧机上进行初步的轧制，通过冷却卷取者将坯料一次次的压制成较大直径的钢线材。
此阶段主要目的是破碎和疏松连铸坯的内部气体，为后续轧制做准备。
然后是中轧阶段。
粗轧后的钢线材在中轧机上得以进一步的轧制。
通过逐步减小轧机的辊缝宽度，将钢线材的直径逐渐缩小，达到所需的规格。
在这个阶段，需要进行适当的冷却和表面处理，以确保线材的质量。
最后是精轧阶段。
经过中轧后的钢线材在精轧机上进行最后一道工序的轧制。
通过减小辊缝和增大轧制压力，进一步细化钢线材的直径，提高线材的表面光洁度和机械性能。
整个线材轧制工艺流程中，邯钢不仅注重机械设备的选用和工艺参数的控制，还十分重视质量管理。
钢材在每个工序都要通过质量检验，以保证最终产品的质量符合标准。
以上是对邯钢线材轧制工艺流程的简要介绍。
通过精细调控每个环节，邯钢能够生产出高质量的钢线材产品，满足市场需求。
钢铁的控轧控冷工艺(TMCP)介绍
4.控制轧制的效应
（1）使钢材的强度和低温韧性有较大幅度的改善
控制轧制对细化晶粒有明显的作用，按常规轧制工艺， 铁素体晶粒最好的情况为7～8级，晶粒直径>20m，而 按控制轧制工艺，铁素体晶粒可达12级，其直径可为 5m。仅从这方面就可使钢材的强韧性能得到明显的改 善。
（2）可以充分发挥微量合金元素的作用
5.控制冷却的介绍
➢ 控制冷却存在的主要问题是高冷却速率下材料冷 却不均而发生较大残余应力、甚至翘曲的问题。 例如，作为控制冷却的极限结果，直接淬火的作 用早已为人们所认识。但是，其潜在的能力一直 未得到发挥，原因在于直接淬火条件下冷却均匀 性的问题一直没有得到解决，板形控制一直因扰 着人们。
5.控制冷却的介绍
对于控制冷却，有两个通俗说法:
（1）水是最廉价的合金元素 (可以用水替代合金元素来改变钢材的性能)
控制冷却的理念可以归纳为“水是最廉价的合金元素” 这样一句话。
（2）中国的多数（中板）轧机是世界上最干旱的轧机 (目前我们还没有充分利用好水的作用) －川崎水岛：12000 m3/h，迪林根：14000 m3/h －宝钢2050：14000 m3/h，1580: 13000 m3/h
钢铁的控轧控冷 工艺介绍
知识求索人
目录
1. 何为控轧控冷工艺？ 2. 控轧控冷工艺的优势和应用 3. 控制轧制的类型 4. 控制轧制的效应 5. 控制冷却介绍
1.何为控轧控冷工艺？
➢ 控轧控冷工艺，又称TMCP（Thermo Mechanical Control Process：热机械控制工艺），是将控制轧制和控制冷却 技术结合起来的工艺，该工艺能够进一步提高钢材的强 韧性和获得合理的综合性能，并能够降低合金元素含量 和碳含量，节约贵重的合金元素，降低生产成本。TMCP 是20世纪钢铁业最伟大的成就之一！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
炼铁主要分以下部分
• 原料厂 ： 为烧结作业提供原料。
• 烧结厂（球团厂）： 为保障高炉高的炼铁效率提供高品 铁矿原料(凝结矿或球团矿）。
• 焦化厂：为高炉提供焦炭。
• 高炉： 初步得到生铁（铁水→除去杂质 ）。
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
• 震动结晶器: 主要通过自身循环水套冷却使钢水初始 凝结形成坯壳；
• 电磁感应搅拌器：钢水流过磁场，流动的钢水会产生 感生电流，感生电流产生的磁场与设定磁场之间的相 互作用，会推动钢液运动，这就是电磁搅拌的原理。 采用电磁搅拌装置，改善铸坯的表面和内部质量 ，防 止铸坯内部缩孔，偏析和疏松 ；
• 二冷段：通过喷水冷却使钢水结晶凝结；
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
烧结厂混料机
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
高炉作业流 程
高炉作业流程
中国钢铁生命运,知 识创造未来
中国钢铁生产工艺介绍
炼钢主要设备
• 转炉\电炉\精炼炉: 脱碳去硫提升Fe含量; • 连铸机： 生成各种型材板材的粗胚；
中国钢铁生产工艺介绍
钢厂工艺流程
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
西马克钢材生产线工艺流程
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
连铸机出口
中国钢铁生产工艺介绍
• 拉矫机：矫直拉锭的作用；
• 引锭杆：开浇拉坯进入拉矫前给钢锭导向作用；
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
第三部分轧钢
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
热轧的优点
• 热轧 优点:可以破坏钢锭的铸造组织，细 化钢材的晶粒，并消除显微组织的缺陷 ，从而使钢材组织密实，力学性能得到 改善。这种改善主要体现在沿轧制方向 上，从而使钢材在一定程度上不再是各 向同性体；浇注时形成的气泡、裂纹和 疏松，也可在高温和压力作用下被焊合 。
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
冷轧的作用
• 冷轧薄板主要用于家用电器、汽车、农业机械 等制造业以及用作镀锌板、镀锡板的基板和薄 壁焊管的原料。近年来，不锈钢冷轧薄板在我 国的应用范围不断扩大，除了用于航空、石油 化工、食品、医疗器械等行业的耐蚀容器和机 械零件外，在家用电器的壳体、宾馆饭店的装 修、厨房用具、家用器皿等方面也得到广泛的 应用。
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
连铸工艺
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
连铸主要设备功能说明
• 回转台: 主要轮替输送钢包中的钢水；
• 中间罐：主要起到将钢水注入结晶器漏斗的作用；
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
热轧的作用
• 热轧薄板在板材中是最重要的钢材品种 ，广泛地应用于集装箱、汽车、铁路机 车车厢、管道、钢瓶等工业制作行业， 也是冷轧板及其深加工产品的基材。
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
冷轧 优点
• 成型速度快、产量高，且不损伤涂层， 可以做成多种多样的截面形式，以适应 使用条件的需要；冷轧可以使钢材产生 很大的塑性变形，从而提高了钢材的屈 服点（开始出现塑性变形的强度 ）。
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
2021年3月5日星期五
钢厂生产工艺流程简图
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
我们简单把整个工艺分成以下三部分 • 第一部分准备原料和炼铁 • 第二部分炼钢 • 第三部分轧钢
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
第一部分炼铁设备
钢管轧机
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
H型钢制造工艺 中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
冷轧钢卷轧机（维护状中态国钢）铁生产工艺介绍
学习改变命运,知 识创造未来
连铸机示意图
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
连铸区域工作原理图中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
连铸机
中国钢铁生产工艺介绍
五流小方坯连铸机
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
宝钢厚板轧机，西马克－德马克设备
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
宝钢汽车板生产流程
中国钢铁生产工艺介绍
学习改变命运,知 识创造未来
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
加热炉
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
轧钢机主要设备
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
连轧入口
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
轧机
学习改变命运,知 识创造未来
中国钢铁生产工艺介绍
附录：
