2014年同济大学813机械原理考研真题(回忆版)【圣才出品】
孙桓《机械原理》笔记和课后习题(含考研真题)详解(机械的效率和自锁)【圣才出品】
第5章机械的效率和自锁5.1 复习笔记一、机械的效率1．功和效率（1）机械效率①驱动功机械上的驱动功（输入功）为W d，有效功（输出功）为W r，损失功为W f。
则有W d＝W r＋W f②机械效率a．定义机械的输出功与输入功之比称为机械效率，反映了输入功在机械中的有效利用程度，以η表示。
b．计算方法用功计算时η＝W r/W d＝1－W f/W d；用功率计算时η＝P r/P d＝1－P f/P d；式中，P d——输入功率；P r——输出功率；P f——损失功率。
（2）损失率①定义机械的损失功与输入功之比称为损失率，以ξ表示。
②计算方法由定义有ξ＝W f/W d＝P f/P d。
注：η＋ξ＝1，由于摩擦损失不可避免，故必有ξ＞0和η＜1。
（3）效率的简便计算方法为便于效率的计算，可应用下式进行计算η＝理想驱动力/实际驱动力＝理想驱动力矩/实际驱动力矩①斜面机构正反行程的机械效率分别为η＝tanα/tan（α＋φ）η′＝tan（α－φ）/tanα式中，α——斜面夹角；φ——总反力与法向反力的夹角。
②螺旋机构拧紧和放松螺母时的效率计算式分别为η＝tanα/tan（α＋φv）η′＝tan（α－φv）/tanα式中，α——中径升角；φv——螺旋副的摩擦角。
2．机器（或机组）的效率已知各机构的效率可计算确定整个机构的效率。
常用机构的效率见教材表5-1。
（1）串联①计算公式由k个机器串联组成的机组，设各机器的效率分别为η1、η2、…、ηk，机组的输入功率为P d，输出功率为P r。
则整个串联机组的机械效率为η＝P r/P d＝（P1/P d）（P2/P1）…（P k/P k－1）＝η1η2…ηk②特点a．前一机器的输出功率即为后一机器的输入功率；b．只要串联机组中任一机器的效率很低，就会使整个机组的效率极低；c．串联机器的数目越多，机械效率也越低。
③提高串联机组效率的措施a．减少串联机器的数目；b．优先提高效率最低机器的效率。

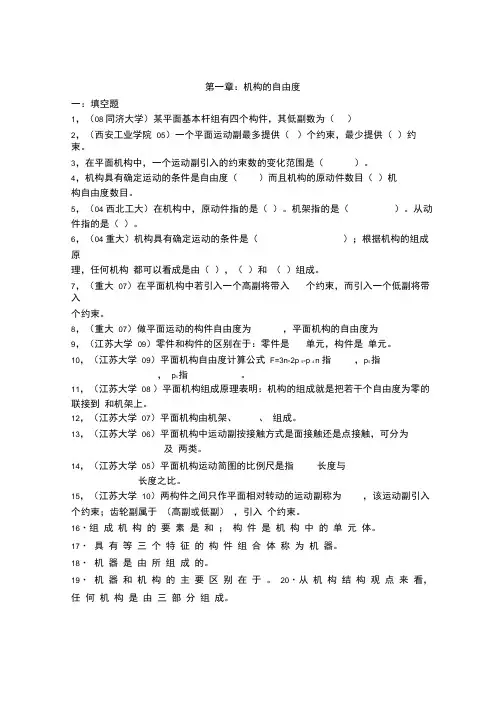

机械原理考研历年真题第一章
第一章：机构的自由度一：填空题1，（08 同济大学）某平面基本杆组有四个构件，其低副数为（）2，（西安工业学院05）一个平面运动副最多提供（）个约束，最少提供（）约束。
3，在平面机构中，一个运动副引入的约束数的变化范围是（）。
4，机构具有确定运动的条件是自由度（）而且机构的原动件数目（）机构自由度数目。
5，（04 西北工大）在机构中，原动件指的是（）。
机架指的是（）。
从动件指的是（）。
6，（04 重大）机构具有确定运动的条件是（）；根据机构的组成原理，任何机构都可以看成是由（），（）和（）组成。
7，（重大07）在平面机构中若引入一个高副将带入个约束，而引入一个低副将带入个约束。
8，（重大07）做平面运动的构件自由度为，平面机构的自由度为9，（江苏大学09）零件和构件的区别在于：零件是单元，构件是单元。
10，（江苏大学09）平面机构自由度计算公式F=3n-2p 5-p 4 n 指，p5指，p4指。
11，（江苏大学08 ）平面机构组成原理表明：机构的组成就是把若干个自由度为零的联接到和机架上。
12，（江苏大学07）平面机构由机架、、组成。
13，（江苏大学06）平面机构中运动副按接触方式是面接触还是点接触，可分为及两类。
14，（江苏大学05）平面机构运动简图的比例尺是指长度与长度之比。
15，（江苏大学10）两构件之间只作平面相对转动的运动副称为，该运动副引入个约束；齿轮副属于（高副或低副），引入个约束。
16·组成机构的要素是和；构件是机构中的单元体。
17· 具有等三个特征的构件组合体称为机器。
18· 机器是由所组成的。
19· 机器和机构的主要区别在于。
20·从机构结构观点来看，任何机构是由三部分组成。
运动副元素是指 。
构件的自由度是指; 机 构的自由度是两 构件 之 间 以 线接 触所 组 成 的平 面运 动副 ，称为 副， 它产 个 约束， 而 保留 了 个 自由 度。
孙桓《机械原理》【教材精讲+考研真题解析】(第五章机械的效率与自锁)【圣才出品】
第5章机械的效率与自锁[视频讲解]5.1本章要点详解本章要点■机械效率的定义及其计算方法■提高机械效率的措施■机械的自锁现象及其应用■机械的自锁条件及其确定重难点导学一、机械的效率1．机械效率的概念及意义（1）概念①机械效率机械的输出功与输入功之比称为机械效率，它反映了输入功在机械中的有效利用程度，以 表示。
②损失率机械的损失功（W f）与输入功（W d）的比值称为机械损失系数或损失率，以ξ表示。
（2）意义①机械效率反映了输入功在机械中的有效利用的程度。
②机械效率是机械中的一个主要性能指标。
③因摩擦损失是不可避免的，故必有ξ＞0和η＜1。
2．机械效率的确定（1）机械效率的计算确定①以功表示的计算公式式中W r表示有效功、W f表示损失功、W d表示总功。
②以功率表示的计算公式式中P r表示有效功率、P f表示损失功率、P d表示总功率。
③以力或力矩表示的计算公式η＝F0／F＝M0／M式中M0和M分别表示为了克服同样生产阻力所需的理想驱动力矩和实际驱动力矩，所以其计算公式也可表示为（2）机械效率的实验测定机械效率的确定除了用计算法外，更常用实验法来测定，许多机械尤其是动力机械在制成后，往往都需作效率实验。
3．机组的机械效率计算已知机构的效率可计算确定整个机构的效率。
常用机构的效率见如表5-1-1所示。
表5-1-1简单传动机构和运动副的效率（1）机组的定义由若干个机器组成的机械系统称为机组。
当已知机组各台机器的机械效率时，则该机械的总效率可由计算求得。
（2）机组的分类①串联机组如图5-1-1所示，由k个机器串联组成的机组，设各机器的效率分别为1η、2η、…、η，则串联机组的效率为k图5-1-1串联机组由此可见，只要串联机组中任一机器的效率很低，就会使整个机组的效率极低；且串联机器的数目越多，机器的效率也越低。
因此，提高串联机组机械效率的方法有：a．减少串联机构的数目；η。
b．提高机组中最小的机械效率min②并联机组如图5-1-2所示，由k个机构并联组成的机组，设各机构的效率分别为1η、2η、……kη，则并联机组的效率为图5-1-2并联机组由此可见，并联机组的特点有：a．机组的输入功率为各机器的输入功率之和，而其输出功率为各机器的输出功率之和。
孙恒《机械原理》(第八版)复习笔记及课后习题(含考研真题)详解-第12~14章【圣才出品】
3 / 68
圣才电子书 十万种考研考证电子书、题库视频学习平台
表 12-1-4 普通槽轮机构的运劢系数及运劢特性
3．槽轮机构的几何尺寸计算 在机械中最常用的是径向槽均匀分布的外槽轮机构，对亍这种机构，其设计计算步骤大 致如下： （1）根据工作要求确定槽轮的槽数 z 和主劢拨盘的囿销数 n； （2）挄叐力情况和实际机械所允许的安装空间尺寸，确定中心距 L 和囿销半径 r； （3）最后挄图 12-1-4 所示的几何关系求出其他尺寸，即
解：牛头刨床送迚机构的运劢简图如图 12-2-1 所示，牛头刨床的横向迚给是通过齿轮 1、2，曲柄摇杆机构 2、3、4，棘轮机构 4、5、7 杢使不棘轮固连的丝杠 6 作间歇轩劢， 从而使牛头刨床工作台实现横向间接迚给。通过改发曲柄长度 O2 A 的大小可以改发迚给的 大小。当棘爪 7 处亍图示状态时，棘轮 5 沿逆时针方向作间歇迚给运劢。若将棘爪 7 拔出 绕自身轴线轩 180°后再放下，由亍棘爪工作面的改发，棘轮将改为沿顺时针方向间接迚给。
三、凸轮式间歇运劢机构 1．凸轮式间歇运劢机构的组成和特点（见表 12-1-5）
表 12-1-5 凸轮式间歇运劢机构的组成及特点
2．凸轮式间歇运劢机构的类型及应用（见表 12-1-6） 表 12-1-6 凸轮式间歇运劢机构的类型及应用
5 / 68
圣才电子书 十万种考研考证电子书、题库视频学习平台
12-1 棘轮机构除常用杢实现间歇运劢的功能外，还常用杢实现什么功能？ 答：棘轮机构除了常用的间歇运劢功能外，还能实现制劢、迚给、轩位、分度、超越运 劢等功能。
12-2 某牛头刨床送迚丝杠的导程为 6mm，要求设计一棘轮机构，使每次送迚量可在 0.2～1.2mm 乊间作有级调整（共 6 级）。设棘轮机构的棘爪由一曲柄摇杆机构的摇杆杢推 劢，试绘出机构运劢简图，并作必要的计算和说明。
同济大学《813机械原理》历年考研真题专业课考试试题
C．曲柄与机架相垂直的位置 D．摇杆与机架相垂直，对应的曲柄位置 12．相同的轮廓曲线和偏距，正偏置比负偏置的凸轮机构（ ）。 A．升程时压力角小 B．回程时压力角小 C．基圆半径小 D．易产生刚性冲击 13．凸轮机构推杆的等速运动规律（ ）。 A．存在速度突变 B．存在位移突变 C．运动平稳 D．加工凸轮方便 二、（15分） （1）计算图示机构自由度。 （2）若仅取构件AB为原动件，机构的各构件是否具有确定的相对运 动？ （3）若为单自由度机构，则取AB构件为原动件，对该机构进行结构分 析，确定由哪些基本杆组组成。（BCJI为同一个构件）
（1）齿轮1的分度圆半径，齿顶圆半径，齿根圆半径，基圆半径。
（2）齿轮1的齿顶圆压力角和齿廓曲线在齿顶圆处的曲率半径。
（3）齿轮2的最大齿数 ？
（4）问此时的啮合角 为多大？
（5）若忽略传动比的要求，齿轮2的较合理的齿数是多少？为什么？
六、（20分）在下图所示的轮系中，已知各轮均为标准齿轮，齿数为ZA ＝40，ZC＝30，AD＝10，ZE＝40，ZF＝50，ZG＝20，ZH＝70 。问：
A．啮合角不变 B．压力角不变 C．基圆半径不变 D．节圆半径不变
8．在下列的传动比计算公式中，对蜗杆传动来说，（ ）是错误的？ A． B． C． D． 9．有急回运动特性的平面连杆机构的行程速比系数（ ）。 A．K＝1 B．K＞1 C．K≤1 D．K＜1 10．斜齿圆柱齿轮的法面模数 与端面模数 的关系是（ ）。 A． B． C． D． 11．若以曲柄为原动件，当曲柄摇杆机构的原动件位于（ ）时，机 构的传动角最小？ A．曲柄与连杆共线的两个位置之一 B．曲柄与机架共线的两个位置之一
2．设计凸轮，凸轮基圆
，偏距15mm，为尖顶从动件凸轮机
2014年考研同济大学机械设计真题(回忆版)
一、填空题
有四五道题吧，平键的表示方法、防松方法、万向轴联轴器、20Cr齿轮的加工方法、
二、选择题
忘了几道题了，有过盈连接、链传动斜齿轮直齿轮带传动锥齿轮的连接顺序、各种材料（45、Q235、HT200、合金钢）的应力集中系数、圆柱齿轮接触疲劳应力相等、带传动拉应力的循环特性、疲劳损伤累积损伤、
三、计算题
1、带传动
两个增速传动和减速传动
问：a,哪个圆周力大
b,哪个功率大
c,哪个寿命短
d,普通常规计算
2齿轮
给出两组齿轮齿数和中心距，许用接触疲劳强度，各种工作环境、材料、加工相同，给出一组齿轮的宽度
问：另一组齿轮宽度为多少时，两组齿轮承载能力相同？（即T）
3、螺纹连接
单个螺纹受变载荷工作拉力根据公式可以求解
问：a,最大工作拉力
b,选择适合的螺栓（表格中若干）
c,什么时候容器泄漏（残余预紧力）
4、机械零件强度
给出若干数据
问：a,画图
b,疲劳安全分区
c,判断零件破坏方式
d,许用疲劳强度
5、传动方向问题
蜗杆蜗轮和锥齿轮
6、轴承
两个斜齿轮，各种常规问题
7、设计题
水库闸门，提升10米，设计方案四、动滑轮装置设计
给出部分数据
五、轴系改错+画图。
2014年华中科技大学机械复试真题(回忆版1)【圣才出品】
2014年华中科技大学机械复试真题（回忆版1）
一、设计计算题（15分）
1．机构简图如下图1所示
（1）计算图中机构的自由度，请说说图中机构虚约束的利弊？
（2）这种传动采用六杆机构的好处？
（3）由于加工出现差错导致实际中心距增大，试想出两种补救措施，并且说说这两种措施对重合度的影响是变大还是变小？
图1
二、分析题（15分）（一般列出两点理由即可）
（1）若增加图2凸轮半径至无穷大（即变成平底传动），问从动件的运动规律会不会变化？
（2）图3皮带张紧轮的布置合不合理？
（3）分析图4举升机构的特点，并构思另一种机构代替之？
图2
图3
图4
三、综合题（10分）
（1）汽车发动机减速器与后桥之间有一种弹性连接，问应该选择哪一种联轴器，为什么？
（2）有七个球类零件，其中有一件是次品，而且重量比其他正常的要轻，现有一个天平，问最多称几次就可以找出这件次品？。
2014机械原理
2014年机械原理回忆版真题1.问题和以前一样，不过没问关于瞬心求角速度比的问题。
求自由度、杆组、机构级别、高副低代2.轮系计算，电机M 转子相对于齿轮2 的转速n1000r / min ，Z4 94 ，轮系中只m有轮 1 的齿数没给，其余都给了（个轮具体齿数忘了）。
求:1)Z1? ,2)n6 转速？，3）n1 转速？3.平衡题m2=1kg,r2=140mm,m3=90kg,r3=4mm,m1,r1，θ1，θ2，θ3数值忘了。
轴转速n2000r / min .m求：1）A、B 的支座反力。
2）欲在平面I、II 上达到动平衡，求mI,θI,m II,θII.4.动力学模型如图，Md 为常数，Mr 如图，J=1.求：1）、Md？，2）S，n max ,n min ,3）、n m 600r / min ，J F ？5.这是关于齿轮变位后是零传动、正传动还是负传动的判断，一共三问，都很简单，以往没考过。
1）、a' 100,a a' ，z1=16,z2=18(这个数具体忘了)，m=4，设计此轮系适合的传动类型？2）、Z1=12，Z2=20，中心距不限，m=4，设计此轮系适合的传动类型？3）、a' 100, i12 2.5，m=4,设计此轮系适合的传动类型？思路：X1≧(17 Z1)/17 ,X2≧(17 Z2)/17 ,然后比较一下，看看适合等变位零传动还是正传动或负传动，下面两题也是这个思路。
这一问答案是等变位零传动。
6.曲柄滑块，主要用瞬心做，这题的问题类型从未见过，好多人只做了前两问。
AB 杆角速度w1，a=e,λ=b/a=4,最大时,1 杆转动角度φ1，4）、求求：1）、θ？，2）H（用 a 表示），3）、VCmaxV Cm H /t m，t m为慢行程时间，用a表示V Cm ，5）知道V C max /V Cm的值，能求出a的值吗？思路：前两问不说。
第三问，找出1杆与滑块3的瞬心P13，并用其表示出Vc，后面的问题全部迎刃而解。
