钻井平台桩腿齿条焊接工艺钻井平台桩腿齿条焊接工艺焊接评定――母材――焊材――定位方式――坡口形式――组对―― 预热――焊接――焊后加热保温――焊后焊缝检测探伤――缺陷修补焊接前工艺的准备自升式钻井平台主要用来满足海上石油和天然气的勘探、开采工程的作业需要。

桩腿是钻井平台的最大部件之一,对升井平台的使用寿命起着决定性的作用,其关键是焊接质量及尺寸精度的控制。

自升式钻井平台焊接结构中,每个桩腿有三根齿条,桩腿齿条的焊接结构有其自身显著的特点,在焊接上存在着钢板厚度大、母材强度高、焊后要求变形小等特点。

桩腿母材及焊材齿条母材为ASTM A514 GR.Q,厚度为127mm和152mm两种规格,以后会发展到200mm以上厚度。

材料屈服极限为690MPa,抗拉强度770/931MPa,纵向冲击在-40℃时不低于34J。

焊接材料的选取,选择与母材强度相匹配的焊条,等强匹配原则。

定位方式:不论是主弦管与齿条的焊接,还是齿条与齿条的焊接,都是在专门设计的胎架中进行焊接的。

胎架的作用主要有三点:1.起焊前定位齿条及弦管的作用;2.胎架与齿条的间隙用来调整;3. 夹紧工件,焊接过程中限制焊件变形;齿条对接焊接:焊前的组对在特殊加工制造的胎架上完成,起到定位限制变形的作用。

焊前坡口要清理干净,不允许有油渍、污渍、锈迹,焊前坡口打磨干净。

对接角度,间隙调整完毕后,在胎架中进行卡死。

多底分支井钻技术是一项在世界上20年代就提出的技术,只是在90 年代随着钻井完井技术的发展才得到大力发展,由于分支井在开采石油上从多方面看有很多优点的技术,因此在世界得到发展很快就成为了世界上石油开采上的一项提高经济效益的重要技术。

世界上为了进一步的发展多底分支井技术巳对该技术进行了世界分级工作。

分支井钻井实际上是在定向井、水平井发展基础上的一种钻井技术。

分支井的钻井技术实际上包含定向井、水平井、侧钻水平井等多种钻井技术,完全可以说分支井钻井工艺包括了目前世界上的大部份钻井工艺技术,是多种钻井技术与特殊完井的一种结合。

自升式钻井平台桩腿焊接工艺注意事项简介

自升式钻井平台桩腿焊接工艺注意事项简介

自升式钻井平台桩腿焊接工艺注意事项简介
横向焊接残余应力和变形 另外,我们又知由于一条焊缝不是在同一时内完成,而总是要一段一段地逐步焊完,焊缝全长上 的加热时间不一致,同一时间内各段受热温度不均匀,膨胀与收缩也不一致,因此这段与那段之间 就形成了对自由变形的互相限制。先焊部分受到后焊焊缝横向收缩的作用,而它又限制了后焊焊缝 的横向收缩,因此后焊焊缝末端受到拉应力作用,先焊部位受到压应力作用。总的横向应力是由上 述两部分应力合成的结果。 对接焊缝的横向收缩所引起的横向应力分布比较复杂。当焊接方法、施焊方向、焊接程序、焊接 线能量、外界刚性固定条件等稍有不同,则其应力分布也不同。 当两块钢板固定后进行接头对接焊缝时,虽然变形较小,但应力值很大,可能引起裂缝,因此采 用时要特别考虑这一点。分段退焊法和从中间向两端焊(对称焊法)较好,应力分布比较均匀,焊 接变形较小。但是要注意在直通焊时,板材则往往由于受到很大的压缩应力,丧失稳定性而产生波 浪变形。
自升式钻井平台桩腿焊接工艺注意事项简介
弯曲变形 焊接时焊件的弯曲变形是综合的,它是由纵向弯曲变形和横向弯曲变形综合而成的。弯曲变形与加 热引起的压缩塑性变形区宽度、焊缝离构件重心的距离以及构件的刚性等有密切关系。构件的刚性, 是它抵抗变形的能力,主要决定于结构的形状和尺寸的大小。在其他条件相同时,增加焊件的刚性, 将有利于减小弯曲变形。 弯曲变形的大小以挠度的数值来度量,而挠度的大小与焊件的长度成正比。纵向收缩可造成弯曲变 形,横向收缩也可以造成弯曲变形。横向收缩变形对弯曲的影响也是不容忽视的。
自升式钻井平台桩腿焊接工艺注意事项简介 二、桩腿高强钢、厚板(管)焊接特点
多层多道焊; 严格控制热焊接输入; T、K、Y全熔透焊缝;(结合桩腿图纸) 焊前需要预热、需要控制道间温度、焊后后热缓冷及后热处理等; 预热困难,效率低下; 焊后残余应力大,焊后变形控制困难,难以矫正; 工人劳动强度大; 焊后冷裂倾向大。

自升式钻井平台桩腿焊接工艺注意事项简介

自升式钻井平台桩腿焊接工艺注意事项简介

自升式钻井平台桩腿焊接工艺注意事项简介 四、焊接应力与变形
焊接应力与焊接变形的基本知识: 在焊接过程中,焊件受到不均匀的电弧加热,受热区域的金属膨胀程度也就不同,此时产生的内 应力和变形是暂时的,但当焊接完毕待焊件完全冷却后,剩余的内应力和变形称为残余内应力和 变形。 焊接内应力的种类: 焊接后产生的内应力简称焊接应力,根据其空间位置和相互关系可分以下几种: 单向应力 焊接薄板的对接焊缝以及在焊件表面上堆焊时,焊件存在的应力是单方向的。 双向应力 在焊接较厚板的对接焊缝时,焊件存在的应力虽不同向,但均在一个平面内,即应力是双 向的。 三向应力 当焊接厚大焊件的对接焊缝时,焊件存在的应力是沿空间三个方向作用的。当结构焊件三 个方向焊缝的交叉处亦有三向应力存在。 根据焊接应力相对于焊缝的方向不同,可分为平行于焊缝的纵向应力和垂直于焊缝的横向应力。 单向应力对焊件的强度影响不大,有时不必采取特殊的方法消除它们。但当焊缝中存在双向应力 和三向应力时,焊缝金属的强度和冲击值都要显著下降,容易产生裂缝。因此,在焊接厚件 ≥50mm时,焊后一般应对焊件进行热处理,以消除三向应力。三个方向焊缝的 ,焊缝不应焊 到交角的顶点,以避免三向应力的产生。焊接应力按其产生的原因,也可以分为焊接热应力和组 织应力。
自升式钻井平台桩腿焊接工艺注意事项简介
波浪变形 波浪变形主要出现在薄板焊接结构,产生的原因一种是由于焊缝的纵向缩短对薄板边缘造成的压应 力;另一种是由于焊缝横向缩短所造成的角变形。
自升式钻井平台桩腿焊接工艺注意事项简介
上海振华重工
扭曲变形 装配质量不好,工件搁置不当以及焊接程序和焊接方向不合理,都可能引起扭曲变形。产生这种变 形的根本原因就是焊后焊缝的纵向和横向缩短引起各种形式的变形和焊接残余应力。

钻井平台桩腿齿条的焊接工艺评定试验刍议

钻井平台桩腿齿条的焊接工艺评定试验刍议

师 打钢 印确认 , 以便追 溯 。 对接 时 , 焊缝 方 向与板 材轧制 方 向相垂 直 。 ( 2 ) 坡 口加 工 : 采 用机 加工 方法 。 ( 3 ) 焊条 : 施 焊 前 焊 条 需 在 烘 箱 中 烘 烤2 小时 , 烘焙 温度 为 3 5 0 — 4 0 0 o C , 取 出后 需 放在 插 电的保 温筒 中取 用 。 ( 4 ) 工件预热 : 按照 A WS规 范 要 求 , 此 材料 焊 前 最 小 预热 温 度 为 l 1
1 , o o  ̄ 1 . 5 0
o . 1 5  ̄ o . 3 5
M o %
o . 4 o  ̄ 。 . 6 0
( 5 ) 在 正 式做 焊评 之 前 , 指 导 焊 工 学 习工艺 评定 试验 的要 求 , 了解操 作 时控 制 要点, 并 准备 1 — 2 套 摸 拟焊 评 的试 板让 焊 工在 WP Q之前 进行 练习 。
3 . 2 过 程控 制 ( 1 ) 除A B S和 C C S验 船 师 在 现 场 监 督外 ,公 司亦 派 出经过 专 门培训 的 O c人 员监 控 焊接 过程 实施 的情况 。
2 Q !
Q : Q ( 土j
C h i n a N e w T e c h n o l o g i e s a n d P r o d u c t s
工 业 技 术

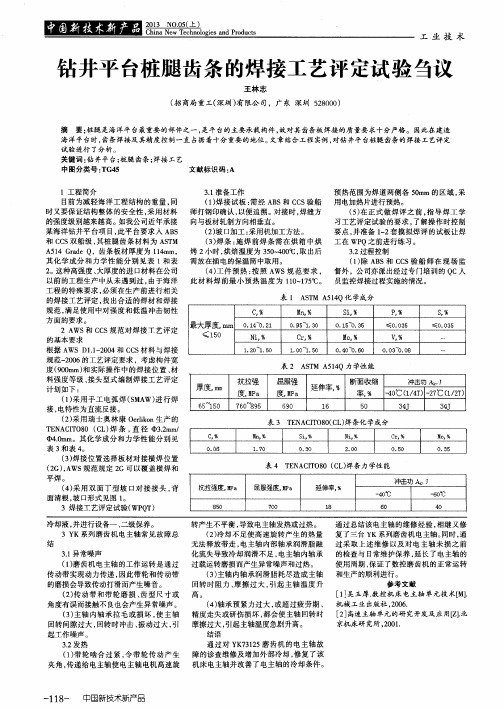

钻 井平 台桩腿齿条 的焊接 工艺评 定试 验 刍议
王 林 志
( 招 商局重工( 深圳 ) 有 限公 司,广 东 深圳 5 2 8 0 0 0 )
摘 要: 桩腿 是 海洋 平 台最重要 的部 件之 一 , 是 平 台的主要 承 载构件 , 故 对其 齿条板 焊接 的质 量要 求十分 严 格 。 因此 在建 造 海 洋平 台时 , 齿 条焊接 及 其精度 控制 一 直 占据 着 十分重要 的 地位 。 文章结 合工程 实例 , 对 钻井 平 台桩 腿齿 条的 焊接 工 艺评 定 试验 进行 了分析 。 关键 词 : 钻 井平 台; 桩 腿 齿条 ; 焊接工艺 中 图分类 号 : T G 4 5

钻井平台桩腿齿条焊接工艺

钻井平台桩腿齿条焊接工艺

钻井平台桩腿齿条焊接工艺钻井平台是海上石油勘探中必不可少的重要设备,而桩腿齿条是钻井平台上承受庞大荷载的关键部件。

在钻井平台的建设过程中,桩腿齿条的焊接工艺直接影响着平台的稳定性和安全性。

本文将探讨钻井平台桩腿齿条焊接工艺的要点和注意事项。

1. 工艺要点1.1 材料选择桩腿齿条通常采用高强度低合金钢材,包括Q345B、Q460D等。

在进行焊接前,需要对材料进行严格的质量检测,确保材料符合规定的标准和要求。

1.2 齿条准备齿条的准备包括切割、坡口制备等步骤。

切割时要保证切割面平整、无裂纹,坡口制备要注意坡口的角度和形状,以确保焊接接头具备足够的强度和密封性。

1.3 焊接设备选择钻井平台桩腿齿条的焊接通常采用电弧焊接方法。

在选择焊接设备时,要考虑焊接材料的厚度和所需焊缝的质量要求,并确保设备的性能和稳定性。

1.4 焊接参数设定在进行焊接过程中,需要根据材料的厚度和焊接接头的要求,合理设定焊接电流、电压、焊接速度等参数,以保证焊缝的质量。

1.5 焊接顺序安排桩腿齿条进行多道焊接时,需要合理安排焊接顺序,防止焊缝产生变形、裂纹等缺陷。

一般采用从上往下、从内到外的焊接顺序,确保焊接质量和稳定性。

1.6 焊接焊接校验在完成焊接后,需要对焊缝进行校验。

常用的焊接检测方法包括目测、放射性检测、超声波检测等,以确保焊缝的质量符合要求。

2. 注意事项2.1 焊接环境在进行焊接作业时,要确保焊接环境的通风良好,尽量减少焊接烟尘和有害气体的产生,保护焊工的健康和安全。

2.2 预热控制由于桩腿齿条焊接受到巨大力和振动的作用,焊接接头易受到冷裂纹的影响。

因此,在焊接过程中要控制好预热温度和焊后热处理,减轻焊接接头的残余应力,提高焊缝的强度和韧性。

2.3 焊接质量控制钻井平台是一项高风险的工程,因此焊接质量的控制至关重要。

除了严格控制焊接参数,还要加强对焊接人员的培训和监督,确保焊接操作符合相关标准和规范,减少焊接缺陷的发生。

自升式钻井平台升降齿条修复方案的应用

自升式钻井平台升降齿条修复方案的应用

自升式钻井平台升降齿条修复方案的应用自升式钻井平台的升降齿条是非常关键部件,平台升降船作业中需要重点关注的部位。

由于长时间受到交变载荷的影响,老龄平台的升降齿条出现凹陷变形甚至裂缝,继续使用将会加剧齿条磨损、损伤。

本文根据渤海4号平台部分升降齿条出现的问题进行实地调研,并拟定施工方案并制定焊接工艺。

在实际的施工中有效的执行了此方案,修复效果良好,此方案对类似升降系统齿条的修复有着非常高的参考及借鉴价值。

标签:升降齿条;施工方案与焊接工艺;修复方案应用。

钻井平台桩腿的升降齿条是平台很关键的部位,在升降船、压载中受到很大的交变力作用,一个齿的损伤或损坏将会影响整个平台的升降作业。

一般情况下齿条大面积损伤后都要停止作业进厂修理。

渤海4号平台一号桩腿升降齿条有4个齿出现损伤,齿面磨损凹陷,齿廓变形。

升降船操作时该部分齿条与升降小齿轮不能正常啮合,加剧其自身磨损和升降小齿轮的磨损,如不能及时修复将会极大损伤该部分齿条,对平台的升降船作业造成重大影响。

现场调研时还发现升降齿条位于露天环境,如果采用热焊接的方式修复齿条,就要考虑到现场的环境因素如何有效控制,而凹陷处(如图2所示)距离主甲板约-10米,距离海平面20米,需要搭设脚手架才能完成此项工作。

如何有效的制定具体施工方案是我们面临的一道难题。

在现场修复变形的齿,需在一号桩腿内搭设吊式脚手架,自主甲板平面往下至桩腿137英尺位置处,高约15米,体积约130m3,作业位置区域要有防风、防雨措施(如使用帆布对脚手架外侧进行全方位遮盖,并用钢丝等物品进行固定);根据平台提供的齿条的齿模数,制作跟实物相同齿宽具有至少2个齿的齿模一段,在齿轮堆焊成形后进行靠模修复齿面;参照桩腿齿条材质ASTM A514F (ASTM 514Q)高强结构钢,提交经CCS或ABS验船师认可签字的焊接工艺。

焊接前彻底清洁需要修复的齿面的污物,尤其是污油一定要彻底清洁干净,需要打磨的部位进行打磨;进行焊前处理和预热,现场进行4个齿的齿面堆焊和齿面打磨修整,焊后冷却保温;修复部位和热影响区域100%MT探伤,确保修复后近表面无缺陷和裂纹。
