最新人教版九年级全一册物理培优第十六章电压 电阻第2节 串、并联电路中电压的规律
人教版九年级物理《第十六章电压 电阻》练习题含答案)
1 图6-31 人教版九年级物理《第十六章电压 电阻》练习题
一 。选择题(40分)
1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（ ）
A．3V B．220V C．1.5V D．0.2V
2．关于电源，下列说法中正确的是( )
A．是提供电荷量的装置 B．是提供电流的装置
C．是提供电压的装置 D．是提供用电器的装置
3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．无法判断.
*4．如图6-31所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
5．图6-32所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A．L1短路 B．L2短路
C．L1断路 D．L2断路
6．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）

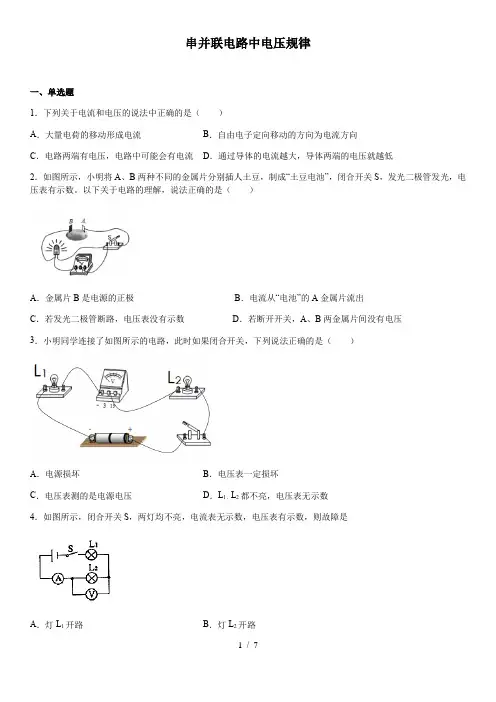

人教版物理九年级全一册第十六章第二节串并联电路中电压规律同步练习
1 / 7 串并联电路中电压规律
一、单选题
1．下列关于电流和电压的说法中正确的是（ ）
A．大量电荷的移动形成电流 B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中可能会有电流 D．通过导体的电流越大，导体两端的电压就越低
2．如图所示，小明将A、B两种不同的金属片分别插人土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（ ）
A．金属片B是电源的正极 B．电流从“电池”的A金属片流出
C．若发光二极管断路，电压表没有示数 D．若断开开关，A、B两金属片间没有电压
3．小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
4．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是
A．灯L1开路 B．灯L2开路 C．灯L1短路 D．灯L2短路
5．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4V B．110V C．220V D．380V
6．在如图所示电路中，开关闭合后电压表测量的是（ ）
A．电源两端电压 B．L3和电源两端电压
C．L1两端的电压 D．L1和L2两端的电压
7．小红和小明学习电压知识后有各自不同的认识，你认为不正确的是（ ）
A．电压是电路中形成电流的原因
B．电源是电路中提供电压的装置
C．电路中有电流，则电路中一定有电源
D．电路中有电源，则电路中一定有电流
8．我国照明电路的电压为( )
A．6伏 B．24伏 C．110伏 D．220伏
9．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（ ）
A．灯泡L1处短路 B．灯泡L2处短路 C．灯泡L1处断路 D．灯泡L2处断路
2018_2019学年九年级物理全册第十六章电压电阻第2节串、并联电路中电压的规律教案(新版)新人教版
第2节《串、并联电路中电压的规律》
【教学目标】
知识与技能
探究串、并联电路中电压的规律，训练连接电路和使用电压表的技能。
过程与方法
使学生通过对科学探究全过程的亲身体验，领会科学研究的方法。
情感态度和价值观
培养学生的科学态度与协作精神，注重教师、学生之间的情感交流与合作。
【教学重点】
正确连接串、并联电路，会利用电压表测电压，得出串、并联电路中电压规律的初步结论。
【教学难点】
对科学探究活动各环节的理解。
【教学方法】
合作 探究 交流
【教学用具】
电源、导线、电压表、各种彩色小灯泡、开关、实物展示台、实物投影仪和多媒体平台等。
【课时安排】
1课时
【教学过程】
一、创设情境 导入新课
知识回顾：串联和并联电路的电流各有什么特点。
串联电路中：I= I1 = I2 并联电路中：I=I1 + I2
日常生活中你常见的电路哪些属于串联电路哪些属于并联电路？为什么要分串联、并联呢？
因为它们所需电压不同，那么串并联电路中电压有什么规律？引入新课
二、探究新知
（一）探究：串联电路的电压规律
提出问题：在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压 U1 、L2
两端的电压U2与L1、L2两端的总电压U，可能有什么样的关系？
猜想与假设：串联电路中总电压等于各部分电路两端电压之和。
设计实验：分别用电压表测出A与B、B与C以及A与C之间的电压，比较测得的电压之间有什么关系？
连接电路时的注意事项：
1、 连接电路时开关应断开 。
2 、电压表选择合适的量程。
3 、电压表要与所测用电器并联。
4 、电压表的正负接线柱不要接反了。
进行实验：
1.测A与B两点间的电压U1
2.测B与C两点间的电压U2
3.测量A与C两点间的总电压电压U，记录在表格中。
换用不同规格的灯泡重复上述实验，数据记入表格。
测量数据
分析与论证：
串联电路的电压规律：串联电路两端总电压等于各部分电路两端电压之和。
九年级物理第十六章电压电阻复习教案
中国教育培训领军品牌
1 坤
凡
教
育
学
科
教
师 讲 义
学员姓名 ： 年级： 辅导科目 ：物理 学科教师 ：
【课前十分钟】
【知识梳理】
一、电压
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。
（二）电压的单位
1．国际单位：V 常用单位：kV 、mV 、μV
换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV
2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 安全电压不高于36V
（三）电压测量：
1．仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，和分度值。
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最大量程。
④ 电压表可以直接连在电源两端，此时电压表测得是电源电压
危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
4.串联电路电压的规律______________________________________________________________________________.
并联电路电压的规律_______________________________________________________________________
物理九年级全一册 第十六章 电压 电阻 第2节 串、并联电路中电压的规律
第 1 页 共 6 页 物理九年级全一册 第十六章 电压 电阻 第2节 串、并联电路中电压的规律
姓名:________ 班级:________ 成绩:________
一、单选题
1
.
如图所示电路，电源电压保持不变，L是标有“6V
3W”的小灯泡，R是滑动变阻器。闭合开关S3，断开开关S1、S2，滑片P位于中点时，灯泡L恰好正常发光，电压表V的示数为U1；当S1、S2都闭合，滑片P滑至b端时，电流表示数为1.5A，电压表V的示数为U2；U1:U2=1:2，下列选项正确的是
A．滑动变阻器的变化范围是0~12Ω
B．滑动变阻器的变化范围是0~24Ω
C．当S1、S2 、S3都闭合，滑片P位于a端时，灯泡L仍能正常工作
D．当S1、S2 、S3都闭合，滑片P位于b端时，灯泡L仍能正常工作
2 . 灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图像分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，若L和R串联在电路中，L正常发光，则电源电压为
A．6V B．12V C．16V D．9.6V
3 . 一个标有“1.5A 50Ω”字样的电阻，当它与一个标有“1A 30Ω”字样的电阻串联接入电路时，电路两端的最大允许电压为
A．30V B．120V C．75V D．80V
4 . 如图所示，电源电压不变，当闭合开关S2 ， 断开开关S1时，电压表的示数为6V，当闭合开关S1 ，
断开开关S2时，电压表的示数为4.5V，则下列说法正确的是（ ） 第 2 页 共 6 页
A．L1两端的电压为1.5V
B．L2两端的电压为4.5V
C．电源电压为4.5V
D．电源电压为6V
5 . 在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中
A．电压表V的示数不变 B．电流表A1的示数变大
C．电压表V示数与电流表A1示数的比值不变 D．电压表V示数与电流表A示数的乘积变大

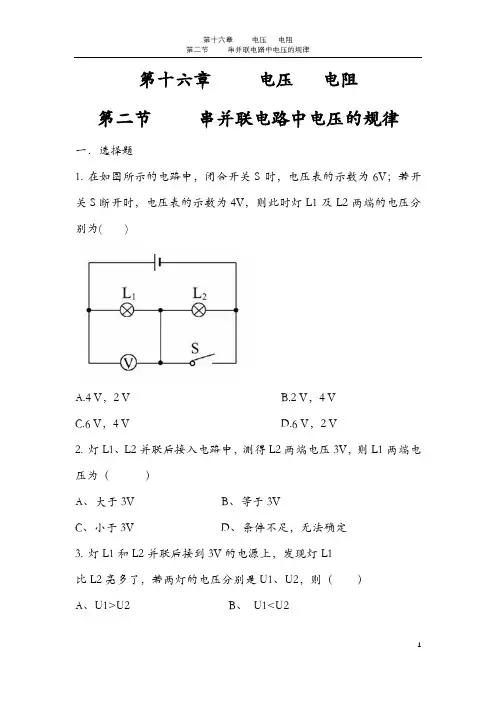

人教版 九年级 物理 全一册 第十六章 16.2 串并联电路中电压的规律(练习题三) 【无答案】
第十六章 电压 电阻
第二节 串并联电路中电压的规律
1
第十六章 电压 电阻
第二节 串并联电路中电压的规律
一．选择题
1. 在如图所示的电路中，闭合开关S时，电压表的示数为6V；若开关S断开时，电压表的示数为4V，则此时灯L1及L2两端的电压分别为( )
A.4 V，2 V B.2 V，4 V
C.6 V，4 V D.6 V，2 V
2. 灯L1、L2并联后接入电路中，测得L2两端电压3V，则L1两端电压为（ ）
A、大于3V B、等于3V
C、小于3V D、条件不足，无法确定
3. 灯L1和L2并联后接到3V的电源上，发现灯L1
比L2亮多了，若两灯的电压分别是U1、U2，则（ ）
A、U1>U2 B、 U1
第二节 串并联电路中电压的规律
2
C、U1=U2=3V D、U1+U2=3V
4. 灯L1与L2串联在电路中，灯L1比L2亮两倍，通过L1电流为0.2A，则通过灯L2电流为（ ）
A、小于0.2A B、大于0.2A
C、等于0.2A D、等于0.1A
5. 如图，电路中R1＜R2，开关闭合，电压表V的示数为4V，电压表V1的示数( )
A．等于4V B．大于2V
C．等于2V D．小于2V
6. 如图所示，电源电压为6V，电压表示数为3.8V，则下列说法中正确的是( ) 第十六章 电压 电阻
第二节 串并联电路中电压的规律
3
A．L1两端的电压为3.8V
B．L2两端的电压为3.8V
第十六章电压电阻 知识点归纳与练习
第十六章《电压 电阻》知识点归纳与练习
一、电压
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2．电路中获得持续电流的条件：
①电路中有电源（也就是电路两端有电压）；②电路是闭合的。
（二）电压的单位
1、电压符号：U
2．国际单位： V（伏特） 常用单位：kV 、mV 、μV
换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV
3．记住一些电压值：
一节干电池1．5V 一节蓄电池2V 家庭电压220V 安全电压不高于36V
（三）电压测量：
1．仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，和分度值。
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最大量程。
注： 电压表可以直接连在电源两端，此时电压表测得是电源电压
危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
（四）串并联电路电压规律
1、串联电路的总电压等于各部分电路两端电压之和。即：
U=U1＋U2
2、并联电路各支路两端的电压都相等，且等于总电压（电源电压）。即：
U=U1=U2.
（五）电流表、电压表的比较
电流表 电压表
异 符 号
连接方式 串联 并联 A V
电流表 电压表
直接连
接电源 不能 能
量 程 0～0.6A和0～3A 0～3V和0～15V
每大格 0.2A 1A 1V
人教版九年级物理全册：第16章《电压、电阻》知识点梳理与汇总
1 第十六章 电压 电阻
第一节 电压
1、 电压：
电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特（伏，V）。比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1 V＝103mV，1 kV＝106 mV
要在一段电路中产生电流，它的两端就要有电压。
2、 电压表：
测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。
电压表的示数：
量程 使用接线柱* 表盘上刻度位置 大格代表值 小格代表值
0～3V “-”和“3” 下一行 1V 0.1V
0～15V “-”和“15” 上一行 5V 0.5V
在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。
* 部分电流表的三个接线柱是“+”、“3”和“15”。这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
正确使用电压表的规则：
① 电压表必须和被测的用电器并联。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。若不能预先估计待测电压的大小时，应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。
使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
第十六章 电压和电阻知识点整理
1 第十六章 《电压 电阻》复习提纲
一、电压（U）
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
注：说电压时，要说“某某”两端的电压，说电流时，要说通过“某某”的电流。
3．在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”
（类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法）
（二）电压的单位
1．国际单位：伏特（V ） 常用单位：千伏（kV） 、毫伏（mV） 、微伏（μV）
换算关系：1Kv＝103V 1V＝103mV 1mV＝103μV
2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V
人体的安全电压不高于36V
（三）电压测量：
1．仪器：电压表，符号：○V
2．量程和分度值: 电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V，分度值“0.1 V”；使用“-”和“15”两个接线柱时，量程是0～15 V，分度值“0.5 V”．(大量程是小量程的5倍，大分度值也是小分度值的5倍)， 指针位置相同，则示数也是5倍关系
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流要从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最大量程。
Ⅰ
危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
Ⅱ 选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，用开关试触，若被测电压在3V—15V可直接测量，若被测电压小于3V则换用0～3V量程，若被测电压大于15V则换用更大量程的电压表。
人教版2020年九年级物理全一册 第十六章 电压 电阻 第2节 串、并联电路中电压的规律
第 1 页 共 10 页 人教版2020年九年级物理全一册 第十六章 电压 电阻 第2节 串、并联电路中电压的规律
姓名:________ 班级:________ 成绩:________
一、单选题
1
.
如图所示，闭合开关S后，电压表的示数为4.5V，断开开关S后，电压表的示数为3V，则此时灯泡L1和L2两端的电压分别为（ ）
A．4.5V 3V B．3V
4.5V
C．3V 1.5V D．3V 7.5V
2 . 如图所示，电流表A1和A2的示数之比为5∶1，则R1和R2的阻值之比为：
A．1∶4 B．5∶1 C．1∶5 D．4∶1
3 . 在如图电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S1断开时，灯L1和L2两端的电压分别为（ ）
A．2V和3V B．3V和2V C．2V和8V D．2V和5V
4 . 小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变 第 2 页 共 10 页 阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（
）
A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
5 . 两个定值电阻，R1标有“20Ω，0.3A”、R2标有“15Ω，0.6A”的字样，把它们并联起来直接接在一电源两端，则允许通过R2的最大电流是
A．0.3A B．0.4A C．0.6A D．0.9A
6 . 一节干电池的正负极标志模糊不清。以下四组器材中，无法判断这节干电池正负极的是（ ）
