ZCN 雷畴8Tel:0571-********Fax**************产品介绍本公司提供的功率计和能量计采用光电探头或热探头，产品质量一流、可测波段涵盖紫外到中远红外几乎所有激光波长、可测功率可达数千瓦、能量可达数百焦耳，广泛应用于工业、医疗、科研等众多领域。
激光测量仪器 特点·可测波段涵盖紫外到中远红外几乎所有激光波长 ·可测功率最大可达6000W，最小为100nW ·既可测连续激光，也可测脉冲激光 ·广泛应用于工业、科研、医疗等众多领域>功率计/能量计ZCN 雷畴Email:**********************:9产品介绍激光防护镜系列产品广泛地应用于医疗、军事、航空、科研及工业领域。
该系列产品能够满足客户对相干及非相干光进行防护的应用要求，可以覆盖紫外、可见、红外光的所有激光波段（0.19~10.6µm）。
该系列产品款式多样，新颖舒适，都镀有硬膜，可防划伤损坏。
同时，根据实际使用要求，我们可以为客户提供定制服务。
A-40-D40-HPB 功率计A-200-D60-HPB 功率计W-6000-D55-SHC 功率计激光测量附件 激光防护镜>相关产品集成一体化光纤耦合半导体激光系统见第3页可选款式：所有型号激光防护镜包括以下可选款式（款式说明如下）。
#700：适用范围广泛；柔软边框；顶部及边缘遮护；EN207和ANSI Z136国际标准。
#33：适用范围广泛；款式新颖；柔软边框；顶部及边缘遮护；EN207和ANSI Z136国际标准。
#31：新型完全贴合款式（小尺寸）；柔软边框；顶部及边缘遮护；EN207国际标准。
#35：款式新颖；镜脚可调；佩戴舒适。
#900：适用范围广泛；顶部及边缘遮护；EN207和ANSI Z136国际标准。
#60：适用范围广泛；完全包围式防护；视野更宽广。
#32：款式新颖；镜脚可调；佩戴舒适。

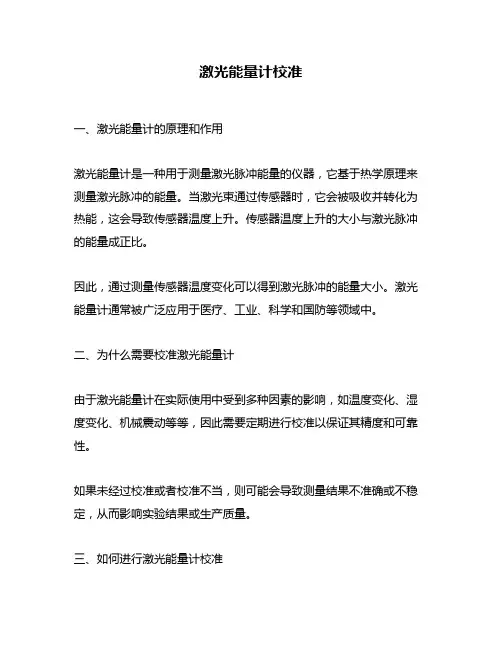

激光能量计校准
激光能量计校准一、激光能量计的原理和作用激光能量计是一种用于测量激光脉冲能量的仪器，它基于热学原理来测量激光脉冲的能量。
当激光束通过传感器时，它会被吸收并转化为热能，这会导致传感器温度上升。
传感器温度上升的大小与激光脉冲的能量成正比。
因此，通过测量传感器温度变化可以得到激光脉冲的能量大小。
激光能量计通常被广泛应用于医疗、工业、科学和国防等领域中。
二、为什么需要校准激光能量计由于激光能量计在实际使用中受到多种因素的影响，如温度变化、湿度变化、机械震动等等，因此需要定期进行校准以保证其精度和可靠性。
如果未经过校准或者校准不当，则可能会导致测量结果不准确或不稳定，从而影响实验结果或生产质量。
三、如何进行激光能量计校准1. 校准前的准备工作在进行激光能量计校准前，需要先进行一些准备工作。
首先，需要检查激光能量计的传感器是否干净，并清除任何可能影响测量结果的污垢或杂质。
其次，需要将激光能量计放置在稳定的环境中，并让其稳定至少30分钟以达到室温状态。
最后，需要使用已知能量值的标准激光来进行校准。
2. 校准步骤（1）确定标准激光的波长和脉冲宽度，并将其调整到所需的能量值。
（2）将标准激光照射到激光能量计传感器上，并记录测得的能量值。
（3）重复多次以上步骤，并计算平均值。
（4）将平均值与标准激光所设置的能量值进行比较，如果两者之间存在差异，则需要调整激光能量计以达到更精确的测量结果。
3. 校准注意事项在进行激光能量计校准时，需要注意以下事项：（1）确保标准激光和被测试激光的波长和脉冲宽度相同。
（2）在校准过程中，需要保持激光能量计传感器与标准激光的距离一致，以确保测量结果的准确性。
（3）在进行多次测量时，需要等待传感器温度恢复至室温状态后再进行下一次测量，以避免误差积累。
四、结论激光能量计是一种非常重要的测量仪器，在实际应用中需要定期进行校准以保证其精度和可靠性。
通过以上介绍的校准方法和注意事项，可以有效地提高激光能量计的测量精度和稳定性。
激光能量计的原理及使用_1ppt课件
指导老师：梁明
制作人：韦锦 学号：0913137 专业： 光电子技术科学
考评项目赋标准分，对照考评内容和 考评办 法对考 评项目 进行考 评，评 出各考 评项目 的考评 实际得 分，考 评类目 下各考 评项目 考评实 际得分 之和为 该考评 类目的 考评实 际得分
（4）频率特性 光敏二极管的频率特性较好，是半导体光电器件中最好的一种。其频率响应与下
述因素有关：(a)结电容和杂散电容，因为它与负载电阻并联，负载电阻越大，它的高频 旁路作用越明显，高频响应越差。负载电阻小，能使高频响应改善，但输出电压要减小， 两者应同时考虑，以选择合适的电阻。(b)光生载流子在薄层中的扩散时间及PN结（耗尽 层或阻挡层）中的漂移时间[8]。 （5）温度特性
（1）光敏二极管特性光照特性 图2-1画出了光敏二极管的光电流I与照度L的特性曲线，从图上可以看出它的光照 特性线形较好，适合于检测方面的应用[8]。
考评项目赋标准分，对照考评内容和 考评办 法对考 评项目 进行考 评，评 出各考 评项目 的考评 实际得 分，考 评类目 下各考 评项目 考评实 际得分 之和为 该考评 类目的 考评实 际得分
1.光电管 材料
2.热释电 材料
3.热电堆 材料
考评项目赋标准分，对照考评内容和 考评办 法对考 评项目 进行考 评，评 出各考 评项目 的考评 实际得 分，考 评类目 下各考 评项目 考评实 际得分 之和为 该考评 类目的 考评实 际得分
三激光能量计工作原理
激光能量计的探头根据原理不同可以分为热电堆式探测 器、热释电式探测器、光电式探测器及半导体光电二极管式探 测器几种。常用的能量检测法分为光热法及光电法。光热法以 热电堆或热释电材料为传感器件的吸收型探测器,即让激光与吸 收体充分作用,再用热电传感器测试吸收体的温升,从而得到吸 收体的热量值,即激光能量值。光电法以光电式探测器或半导体 光电二极管为传感器件的光电式探测器,光信号转换为电信号后, 电信号经电荷积分器得到与输入光脉冲能量成正比的电压信号, 从而完成能量的测量。由于光电二极管测量的动态范围大，测 量速度快，能反映信号的包络变化，价格便宜，因此被广泛应 用于光信号检测中。因此，系统中的光电探测器选取PIN光电 二极管。
激光功率计的工作原理
常用到激光能量计，用来探测重复脉冲激光的单发能量和单脉冲激光的能量。
Ophir 的热电堆型激光功率计通过热电堆结构将光能转换成热量，再转换为电信号输出，通过校准来精确测量激光功率的大小。
激光功率计一般由探头和显示设备组成，激光功率计探头按照不同的原理和材料分为热电堆型（thermal）、光电二极管型（PD:Photodiode）、以及包含两种传感器的综合探头（RP），激光能量计则有热释电传感器（PE:Pyroelectric）和热电堆（Thermal）传感器探头。
1、功率测量原理激光探头是一个涂有热电材料的吸收体，热电材料吸收大部分的光能量并转化成热量，只有少部分反射。
吸收与反射比例与材料的光谱响应曲线有关，吸收体的储热体和它的厚度决定了热量传输到探头的速度和反应时间。
探头温度变化，能够产生电流，电流通过薄片环形电阻转变成电压信号传输出来。
激光入射，测得的电压随时间快递上升，然后在缓慢衰减，一段时间后恢复到零。
这就是测量的热现象，上升和衰减时间不受负载电阻影响。
最大电压与初使电压的差值就是测量电压，测量精度得到NIST校准授权。
只要最大能量不超负荷，测量精度可以得到保证。
热电偶实际图是一个两端附不同金属的结构，一端为“热端”另一端为“冷端”或参考端。
在激光测量时，热端吸收激光能量，另一端下沉，两端任何的温度变化将在两端间产生电压，这就是功率计所测量的数据。
2、功率计的标定功率计标定的目的，是校准自身测量精度，保证测量数值在功率计使用报告的误差范围内，从而保证功率计正常的使用精度。
功率计标定采用第三方功率计来测量，根据出厂标定报告，采用不同的功率，在不损坏功率计的前提下，检验功率计实际标定的准确性和稳定性。
功率测量，是考虑系统和随机误差基础上，获取功率真实值的一个过程，存在一定的功率不确定性。
对于功率测量，存在两种功率，一种是准确度，即实测值与真实值之间的偏差；另一种是功率稳定性，即反复同一条件测量的功率波动范围。
激光功率计原理
激光功率计原理激光功率计是一种用来测量激光输出功率的仪器，广泛应用于激光科学、医学、工业等领域。
其原理基于热效应。
本文将就激光功率计的原理进行详细阐述。
1、激光功率计的基本原理激光功率计的基本原理是将激光能量转化为电信号，然后通过电信号来计算激光功率。
其一般分为两类：热效应式功率计和光学式功率计。
其中热效应式功率计是最常见的一种，它的基本原理是将激光束引导到一个吸收能量的元件上，产生热能，并通过测量产生的温度变化来计算激光功率的大小。
2、激光功率计的热效应原理热效应功率计通过激光束的吸收，产生热能使其温度发生变化，从而改变其电学特性，例如电阻值、电容等。
当激光束通过吸收元件时，元件内部的温度会升高，导致元件的电学性能发生变化，从而改变元件的电阻值或电容值。
因此，通过测量该变化，可以计算出激光功率的大小。
3、热效应功率计的元件种类热效应功率计的元件种类繁多，根据激光的波长和功率级别，选择不同的元件可以更好地适应测试需求。
3.1、表面吸收型功率计表面吸收型功率计通常是一种金属导电材料，例如铂电阻、钨电阻等。
激光束穿过元件时被吸收，产生热能，导致电阻值的变化，从而测量激光功率。
3.2、体积吸收型功率计体积吸收型功率计一般是一种玻璃或陶瓷材料，容易吸收激光能量，产生越来越高的温度，从而扩散到周围，并通过热传导扩散到功率计的表面。
通过测量温度变化来计算激光功率。
4、光学式功率计的原理与热效应式功率计不同，光学式功率计通过测量激光束经过传感器时的光强度变化来计算激光功率。
光学式功率计的传感器通常使用各类敏感元件，例如硅光电传感器、红外传感器等等。
直接测量激光的光能，然后通过功率与光能的关系可以计算出激光功率。
5、总结综上所述，激光功率计通过测量激光束在吸收元件上产生的热效应或光学光强度变化来计算其输出功率。
在测试激光系统或者对激光器进行性能测试的过程中，可以选择适当的激光功率计来确保系统的稳定性和精度。
因此，激光功率计在如今激光应用领域已经不可或缺，它在激光科学、医学、工业制造等领域中发挥着十分重要的作用。
激光功率计算
激光功率的计算通常基于以下公式：
功率（P）= 光束能量（E）/ 时间（t）
其中，光束能量可以通过光束能量密度（D）和光束面积（A）计算得出：
光束能量（E）= 光束能量密度（D）×光束面积（A）
激光功率计算的关键是确定光束能量密度和光束面积。
以下是一种常见的方法来计算激光功率：
1. 确定光束能量密度（D）：测量光束的能量密度是计算激光功率的第一步。
您
可以使用适当的光束能量密度计或能量计来进行测量。
确保使用适用于您所使用的激光器波长和功率级别的仪器。
2. 确定光束面积（A）：测量光束的横截面面积是计算激光功率的另一个重要因素。
对于均匀光束，可以通过测量光束直径并使用以下公式计算光束面积：
光束面积（A）= π × （光束直径/2）²
如果光束不均匀或存在剖面变化，您可能需要采用更复杂的方法来测量光束面积，例如使用剖面扫描仪。
3. 确定时间（t）：确定您要计算功率的时间间隔。
将上述值代入功率公式即可计算激光功率。
请注意，这是一种基本的激光功率计算方法。
对于特定的激光系统或应用，可能存在其他因素和修正项。
确保根据您所使用的激光器的规格和相关标准进行适当的计算和测量。
热释电数字式激光能量计
热释电数字式激光能量计
热释电数字式激光能量计是一种用于测量激光能量的仪器。
它基于热释电效应，通过检测激光束照射到探测器上产生的热量来测量激光能量。
该能量计通常由一个热释电探测器、信号处理电路和显示装置组成。
当激光束照射到热释电探测器上时，探测器会产生一个与激光能量成正比的电信号。
这个电信号经过信号处理电路的放大和滤波后，被转换为数字信号，并显示在显示屏上。
热释电数字式激光能量计具有快速响应、高灵敏度、高精度和宽动态范围等优点。
它可以测量连续波或脉冲激光的能量，并且可以适应不同波长和功率的激光。
此外，它还具有数字显示和数据存储功能，方便用户进行数据分析和处理。
热释电数字式激光能量计广泛应用于激光加工、光学研究、医疗美容等领域。
它可以帮助用户精确控制激光的能量输出，提高加工质量和效率，同时也可以用于激光安全监测和防护。
总的来说，热释电数字式激光能量计是一种非常有用的激光测量仪器，它为激光技术的应用和研究提供了重要的支持。
激光功率计原理
激光功率计原理
激光功率计是一种用于测量激光束功率的仪器，它基于激光光束的吸收和散射效应来测量功率。
以下是激光功率计的原理:
1. 热效应原理：激光束在功率计的散射体上产生热量，该热量可通过测量散射体温度的变化来计算激光功率。
具体来说，散射体上的吸收涂层会吸收激光的能量并转化为热量，热量会导致散射体温度升高。
测量散射体温度的变化可以得到激光功率。
2. 辐射压力原理：激光束在散射体上产生压力，该压力可以通过测量散射体位移或形变来计算激光功率。
激光束的辐射压力会使散射体发生微小的位移或形变，测量位移或形变的大小可以得到激光功率。
3. 光电效应原理：激光束通过散射体时，产生的光电信号与激光功率成正比。
测量光电信号的强度可以得到激光功率。
这种原理常用于光电二极管功率计中。
激光功率计根据测量原理的不同，可以分为热效应功率计、辐射压力功率计和光电功率计。
不同类型的功率计适用于不同功率范围和波长范围的激光测量。
同时，激光功率计的测量精度和稳定性也受到散射体材料和散射体与激光束的接触情况等因素的影响。
为了保证测量的准确性，使用者需要根据具体需求选择合适的激光功率计并正确使用。
