静水压力计算的原理

1.相关概念普及。

表面力：外界对所研究液体表面的作用力，作用在外表面，与表面积大小成正比。

静压力：是指液体内部相邻两部分之间相互作用的力或者指液体对固体壁面的作用力（或者静止液体对其接触面上所作用的压力）。

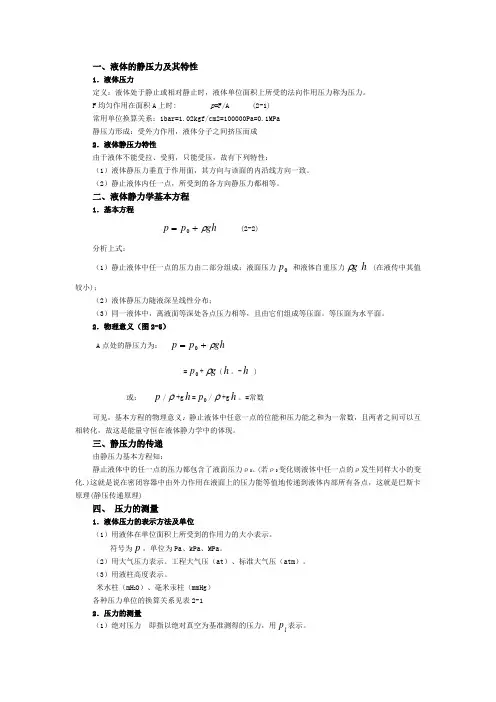

2.静水压强的特性。

①静水压强的方向：静水压力垂直指向作用面，即内法线方向。

证明如下：

如果静水压强不垂直指向作用面，那么我们沿着垂直和切向方向分解。则有一个切向力使水体运动。与题设条件“静水”矛盾。

∴静水压强只能垂直指向作用面。

②任一静水压强的大小和受压面方向无关，或者说作用于同一点上个方向的静水压强大小相等。

证明如下：

3.静水压强分布图的绘制

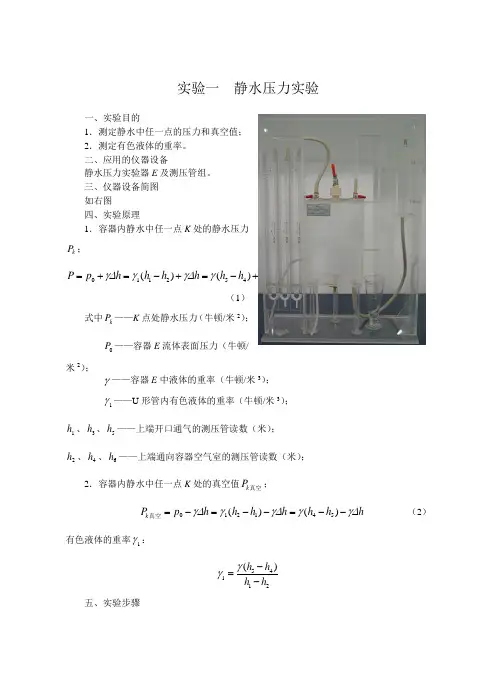

压强计算公式（P=ρgh）

(1)按一定比例，用线段长度代表该点静水压强的大小。

(2)用箭头表示静水压强的方向，并与作用面垂直。

3.静水总压力的计算

①平面

∵平面上静水总压力的大小，应等于分布在平面上各点静水压强作用的总压力的总和。（矢量的加和性）

∴作用在单位宽度的静水总压力，应等于静水压强分布图的面积。

∴整个矩形平面的静水总压力，则等于平面宽度乘以压强分布图的面积。

证明如下：

②任意平面

作用于任意平面上的静水总压力，等于平面形心点上的静水压强与平面面积的乘积。形心点压强Pc，可理解成整个平面的平均静水压强。

证明如下：

新浇混凝土对模板的最大侧压力计算：

附页：外墙单面支模模板计算书 1、由于采用大钢模板，现只对其的支撑体系进行验算。单面模板高3m，以单排支撑点为验算单位，计算宽度为1m。 2、新浇混凝土对模板的最大侧压力计算：计算参数：γc=24KN/m3（混凝土的重力密度） t o=5小时（新浇混凝土的初凝时间要求搅拌站保证） β1=1.2（外加剂影响系数） β2=1.15（坍落度影响系数） v=1m/小时（混凝土浇筑速度，3m高的墙要求在>3小时浇完） H=3m（混凝土侧压力计算位置处到新浇顶面的总高度）由公式F=0.22γc t oβ1β2v =0.22×24×5×1.2×1.15×1 =36.43KN/m2 由公式F=γc H =24×3 =72KN/m2 按取最小值，故最大侧压力为36.43KN/m2 3、荷载设计值F6及有效压头高度h F6=γc F =1.2×36.43 =43.72 KN/m2 有效压头高度h= F6/γc =43.72/24=1.82m 倾倒荷载产生的压头x= F7/γc=2.8/24=0.12 叠加后的有效高头h=1.82-0.12=1.7m 4、倾倒混凝土时产生的荷载F=2KN/m2 F7=γ7F=2×1.4=2.8KN/m2 剪力图

N B = a cos F T A =sinaN B 由此得：

采用密布型钢管行架进行支撑增加锚拉，采用分析计算的方法进行计算： φ48×3.5mm钢管的力学性能抗拉、抗压强度设计值：f=205N/mm2 抗剪强度设计值：τ=120 N/mm2 单个杆件的抗力验算单个受拉构件：T A max/489=15740/489=32.19N/mm2<205 N/mm2（满足要求）总的拉力ΣTAi=14.43+15.74+14.28+9.24+4.14=57.83KN 57830/489=118.3 N/mm2<205 N/mm2(满足要求) 受压构件：N B max=30.59 KN；L B=1166mm 采用十字扣件，计算长度系数为1.5，所以实际计算长度为1749mm λ=L/r=1749/15.78=111；查表得Ψ=0.555 δ=N/ΨA=30590/（0.555×489）=112.7N/mm2<205 N/mm2（满足要求）5、地锚钢筋抗剪（整体） ΣF/fv=（24.05+26.23+23.79+15.40+6.90）×1000/（489×125）=1.58（根）所以至少需2排钢管埋地抗剪，实际安排5排，满足要求。 6、扣件抗滑以每个抗滑能力为7 KN验算水平方向，支点的最大水平力为26.23KN，每根水平受力杆通过5道行架有10个扣件锁定不可能位移。通过以上计算，该支撑体系满足要求。

盾构土压力计算

城市地铁盾构施工土压力选择随着北京2008年申奥成功，我国的城市地铁施工必将走向了一个崭新的一页。城市地铁盾构施工具有快速、安全、对地面建筑物影响小等诸多优点，已经被越来越多的人们所认可。在城市地铁盾构施工中，如何设置合理的土压，对于控制地表沉降有着至关重要的意义。一、土压平衡复合式盾构机三种工况的简要介绍土压平衡复合式盾构有三种工况，即敞开式、半敞开式、土压平衡三种掘进模式。地层围岩条件较好时，螺旋输送机伸入土仓，螺旋输送机的卸料口完全打开，土仓内不保持土压，维持刀盘、土仓、螺旋输送机之间的完全敞开，实现敞开式模式掘进。当围岩稳定性变坏，工作面有坍塌时或有坍塌的可能，或地下涌水不能得到有效控制时，缩回螺旋输送机，关闭螺旋输送机的卸料口，压入压缩空气，土仓会被压力封闭，控制地下水的涌出，防止坍塌的进一步发生，即可实现半敞开式掘进模式；若水压力大或工作面不能达到稳定状态，则先停止螺旋输送机的出碴，切削下来的碴土充满土仓。与此同时，用螺旋输送机排土机构，进行与盾构推进量相应的排土作业，掘进过程中，始终维持开挖土量与排土量的平衡来维持仓内碴土的土压力。以土仓内的碴土压力抗衡工作面的土体压力和水压力，以保持工作面的土体的稳定，防止工作面的坍塌和地下水的涌出，从而使盾构机在不松动的围岩中掘进，确保不产生地层损失，实现土压平衡掘进模式。二、掘进土压力的设定在选择掘进土压力时主要考虑地层土压，地下水压（孔隙水压），预先考虑的预备压力地层施工土压在我国铁路隧道设计规范中，根据大量的施工经验，在太沙基土压力理论的基础上，提出以岩体综合物性指标为基础的岩体综合分类法，根据隧道的埋资深度不同，将隧道分为深埋隧

(完整版)土力学土压力计算.doc

第六章挡土结构物上的土压力第一节概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。 1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。 2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。 3．临时支撑边施工边支撑的临时性。二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。 1.静止土压力（E0）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力E0。 2.主动土压力（E a）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。 3.被动土压力（ E p）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。此时的土压力称为被动土压力 E p。同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系： E p> E0> E a 在工程中需定量地确定这些土压力值。 Terzaghi（ 1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。实验表明：当墙体离开填土移动时，位移量很小，即发生主动土压力。该位移量对砂土

水的流量与管径的压力的计算公式

1、如何用潜水泵的管径来计算水的流量 Q=4.44F*((p2-p1)/ρ）0.5 流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。以上全部为国际单位制。适用介质为液体，如气体需乘以一系数。由Q＝F*v可算出与管径关系。以上为稳定流动公式。 2、请问流水的流量与管径的压力的计算公式是什么？管道的内直径205mm,高度120m,管道长度是1800m,请问每小时的流量是多少？管道的压力是多少，管道需要采用多厚无缝钢管？问题补充：从高度为120米的地方用一根管道内直径为205mm管道长度是1800米放水下来,请问每个小时能流多少方水？管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大 Q=[H/（SL）]^(1/2) 式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911 把H=120米，L=1800米及S=6.911代入流量公式得 Q=[120/（6.911*1800）]^(1/2) = 0.0982 立方米/秒= 353.5 立方米/时在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算：管道出口挡板中心的静水压强P=pgH=1000*9.8*180=1764000 帕管道出口挡板的静水总压力为F： F=P*（3.14d^2 /4）=1764000*（3.14*0.205^2 /4）=58193.7 牛顿 3、管径与流量的计算公式请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的? 流体在水平圆管中作层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，长度L，以及流体的粘滞系数η有以下关系： Q=π×r^4×Δp/(8ηL) 4、面积，流量，速度，压力之间的关系和换算方法、对于理想流体，管道中速度与压强关系：P + ρV2/2 = 常数，V2表示速度的平方。流量=速度×面积,用符号表示 Q =VS 5、管径、压力与流量的计算方法流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L/s或（`m^3`/h）；用重量表示流量单位是kg/s或t/h。流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位

土压力计算方法.

第五章土压力计算本章主要介绍土压力的形成过程，土压力的影响因素；朗肯土压力理论、库仑土压力理论、土压力计算的规范方法及常见情况的土压力计算；简要介绍重力式挡土墙的设计计算方法。学习本章的目的：能根据实际工程中支挡结构的形式，土层分布特点，土层上的荷载分布情况，地下水情况等计算出作用在支挡结构上的土压力、水压力及总压力。第一节土压力的类型土体作用在挡土墙上的压力称为土压力。一、土压力的分类作用在挡土结构上的土压力，按挡土结构的位移方向、大小及土体所处的三种平衡状态，可分为静止土压力E o，主动土压力E a和被动土压力E p三种。 1．静止土压力挡土墙静止不动时，土体由于墙的侧限作用而处于弹性平衡状态，此时墙后土体作用在墙背上的土压力称为静止土压力。 2．主动土压力挡土墙在墙后土体的推力作用下，向前移动，墙后土体随之向前移动。土体内阻止移动的强度发挥作用，使作用在墙背上的土压力减小。当墙向前位移达主动极限平衡状态时，墙背上作用的土压力减至最小。此时作用在墙背上的最小土压力称为主动土压力。 3．被动土压力挡土墙在较大的外力作用下，向后移动推向填土，则填土受墙的挤压，使作用在墙背上的土压力增大，当墙向后移动达到被动极限平衡状态时，墙背上作用的土压力增至最大。此时作用在墙背上的最大土压力称为被动土压力。大部分情况下作用在挡土墙上的土压力值均介于上述三种状态下的土压力值之间。二、影响土压力的因素 1．挡土墙的位移挡土墙的位移（或转动）方向和位移量的大小，是影响土压力大小的最主要的因素，产生被动土压力的位移量大于产生主动土压力的位移量。 2．挡土墙的形状挡土墙剖面形状，包括墙背为竖直或是倾斜，墙背为光滑或粗糙，不同的情况，土压力的计算公式不同，计算结果也不一样。 3．填土的性质挡土墙后填土的性质，包括填土的松密程度，即重度、干湿程度等；土的强度指标内摩擦角和粘聚力的大小；以及填土的形状（水平、上斜或下斜）等，都

混凝土侧压力的计算

K1621+193涵洞台身拉杆演算 1、墙身结构尺寸墙身上口尺寸1.05m，下口尺寸为1.78m，墙高2.9m，墙身长37.3m （单侧），每4m设置沉降缝。 2、浇筑过程中混凝土侧压力的计算（取两式中较小值） F=0.22γc t oβ1β2V1/2（公式1） F=γc H（公式2）式中： F—新浇筑混凝土对模板的侧压力，kN/m2； γc—混凝土的重力密度，24kN/m3； t o—新浇混凝土的初凝时间（h）可按实测确定（本段位4h）。当缺乏试验资料时，可采用t o=200/(T+15)=4.76计算（T为混凝土的温度=28）；V—混凝土的浇筑速度m/h（按泵车浇筑速度30m3/h进行控制，浇筑长度按37.3m控制，则混凝土浇筑速度为V=30/（1.05+1.78）/2*37.3=0.6m/h； H—混凝土侧压力计算位置处至新浇混凝土顶面的总高度，H=0.6*4=2.4m； β1—外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；（本段掺外加剂，取1.2） β2—混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15。（本段取1.15） F=0.22γc t oβ1β2V1/2=0.22×24×4×1.2×1.15×0.78=22.73kN/m2

F=γc H=24×2.4=57.6kN/m2 取两者较小值22.73kN/m2计算。 3、对拉螺杆受力验算及间距确定各拉杆尺寸容许拉力表螺栓直径（mm）螺纹内径（mm）净面积（mm2）质量（kg/m）容许拉力（N) 12 9.85 75 0.89 12900 14 11.55 105 1.21 17800 16 13.55 144 1.58 24500 18 14.93 174 2 29600 20 16.93 225 2.46 38200 22 18.93 282 2.98 47900 初步拟定该涵洞墙身拉杆采用14拉杆（因实际为全丝拉杆，可采用12拉杆容许拉力进行演算），对拉螺栓取横向800mm，竖向600mm，按最大侧压力计算，每根螺栓承受的拉力为： N=22.73kN/m2×0.6m*0.8m=10.91kN 按拉杆直径为12，查表格得容许应力为12.9KN≥10.91，故拉杆直径及间距均能满足要求。

水流量计算公式

水管网流量简单算法如下：自来水供水压力为市政压力大概平均为0.28mpa。如果计算流量大概可以按照以下公式进行推算，仅作为推算公式，管径面积×经济流速（DN300以下管选1.2m/s、DN300以上管选1.5m/s）=流量如果需要准确数据应按照下文进行计算。水力学教学辅导第五章有压管道恒定流【教学基本要求】 1、了解有压管流的基本特点，掌握管流分为长管流动和短管流动的条件。 2、掌握简单管道的水力计算和测压管水头线、总水头线的绘制，并能确定管道的压强分布。 3、了解复杂管道的特点和计算方法。【容提要和学习指导】前面几章我们讨论了液体运动的基本理论，从这一章开始将进入工程水力学部分，就是运用水力学的基本方程（恒定总流的连续性方程、能量方程和动量方程）和水头损失的计算公式，来解决实际工程中的水力学问题。本章理论部分容不多，主要掌握方程的简化和解题的方法，重点掌握简单管道的水力计算。有压管流水力计算的主要任务是：确定管路过的流量Q；设计管道通过的流量Q所需的作用水头H和管径d；通过绘制沿管线的测压管水头线，确定压强p沿管线的分布。 5.1 有压管道流动的基本概念（1）简单管道和复杂管道根据管道的组成情况我们把它分为简单管道和复杂管道。直径单一没有分支而且糙率不变的管道称为简单管道；复杂管道是指由两根以上管道组成管道系统。复杂管道又可以分

为串联管道、并联管道、分叉管道、沿程泄流管和管网。（2）短管和长管在有压管道水力计算中，为了简化计算，常将压力管道分为短管和长管：短管是指管路中水流的流速水头和局部水头损失都不能忽略不计的管道；长管是指流速水头与局部水头损失之和远小于沿程水头损失，在计算中可以忽略的管道为，一般认为（）＜（5~10）h f %可以按长管计算。需要注意的是：长管和长管不是完全按管道的长短来区分的。将有压管道按长管计算，可以简化计算过程。但在不能判断流速水头与局部水头损失之和远小于沿程水头损失之前，按短管计算不会产生较大的误差。 5.2简单管道短管的水力计算（1）短管自由出流计算公式（5—1）式中：H 0是作用总水头，当行近流速较小时，可以近似取H 0 = H 。 μ称为短管自由出流的流量系数。（5—2）（2）短管淹没出流计算公式（5—3）式中：z 为上下游水位差，μc 为短管淹没出流的流量系数（5—4）请特别注意：短管自由出流和淹没出流的计算关键在于正确计算流量系数。我们比较短管自由出流和淹没出流的流量系数（5—2）和（5—4）式，可以看到（5—2）式比（5—4）式在分母中多一项“1”，但是计算淹没出流的流量系数μc 时，局部水头损失系数中比自由出流多一项管道出口突然扩大的局部水头损失系数“1”，在计算中不要遗忘。（3）简单管道短管水力计算的类型简单管道短管水力计算主要有下列几种类型： 1）求输水能力Q:可以直接用公式（5—1）和（5—3）计算。 2）已知管道尺寸和管线布置，求保证输水流量Q 的作用水头H 。这类问题实际是求通过流量Q 时管道的水头损失，可以用公式直接计算，但需要计算管流速，以判别管是否属于紊流阻力平方区，否则需要进行修正。 3）已知管线布置、输水流量Q 和作用水头H ，求输水管的直径 d 。 j h g v ∑+22 02gH A c Q μ=ζλμ∑++= d l 11 z g A c Q 2μ=ζλμ∑+=d l c 1

(整理)土主动、被动土压力概念及计算公式

主动土压力挡土墙向前移离填土，随着墙的位移量的逐渐增大，土体作用于墙上的土压力逐渐减小，当墙后土体达到主动极限平衡状态并出现滑动面时，这时作用于墙上的土压力减至最小，称为主动土压力P a 。被动土压力挡土墙在外力作用下移向填土，随着墙位移量的逐渐增大，土体作用于墙上的土压力逐渐增大，当墙后土体达到被动极限平衡状态并出现滑动面时，这时作用于墙上的土压力增至最大，称为被动土压力P p 。上述三种土压力的移动情况和它们在相同条件下的数值比较，可用图6-2来表示。由图可知P p ＞P o ＞P a 。朗肯基本理论朗肯土压力理论是英国学者朗肯（Rankin ）1857年根据均质的半无限土体的应力状态和土处于极限平衡状态的应力条件提出的。在其理论推导中,首先作出以下基本假定。 (1)挡土墙是刚性的墙背垂直； (2)挡土墙的墙后填土表面水平； (3)挡土墙的墙背光滑，不考虑墙背与填土之间的摩擦力。把土体当作半无限空间的弹性体，而墙背可假想为半无限土体内部的铅直平面，根据土体处于极限平衡状态的条件，求出挡土墙上的土压力。如果挡土墙向填土方向移动压缩土体，σz 仍保持不变，但σx 将不断增大并超过σz 值，当土墙挤压土体使σx 增大到使土体达到被动极限平衡状态时，如图6-4的应力园O 3，σz 变为小主应力，σx 变为大主应力，即为朗肯被动土压力(p p )。土体中产生的两组破裂面与水平面的夹角为2 45?- ?。朗肯主动土压力的计算根据土的极限平衡条件方程式 σ1=σ3tg 2 (45°+2?)+2c ·tg(45°+2?) σ3=σ1tg 2(45°-?)-2c ·tg(45°-?)

压力与流速的计算公式

压力与流速的计算公式没有“压力与流速的计算公式”。流体力学里倒是有一些类似的计算公式，那是附加了很多苛刻的条件的，而且适用的范围也很小。 1，压力与流速并不成比例关系，随着压力差、管径、断面形状、有无拐弯、管壁的粗糙度、是否等径/流体的粘度属性……，无法确定压力与流速的关系。 2，如果你要确保流速，建议你安装流量计和调节阀。也可以考虑定容输送。要使流体流动，必须要有压力差（注意：不是压力！），但并不是压力差越大流速就一定越大。当你把调节阀关小后，你会发现阀前后的压力差更大，但流量却更小。管道的水力计算包括长管水力计算和短管水力计算。区别是后者在计算时忽略了局部水头损失，只考虑沿程水头损失。（水头损失可以理解为固体相对运动的摩擦力）以常用的长管自由出流为例，则计算公式为 H=(v^2*L)/(C^2*R), 其中H为水头，可以由压力换算， L是管的长度， v是管道出流的流速， R是水力半径R=管道断面面积/内壁周长=r/2， C是谢才系数C=R^(1/6)/n， n是糙率，其大小视管壁光洁程度，光滑管至污秽管在0.011至0.014之间取列举五种判别明渠水流三种流态的方法 [ 标签：明渠,水流,方法 ] （1）明渠水流的分类明渠恒定均匀流明渠恒定非均匀流明渠非恒定非均匀流明渠非恒定均匀流在自然界是不可能出现的。明渠非均匀流根据其流线不平行和弯曲的程度，又可以分为渐变流和急变流。（2）明渠梯形断面水力要素的计算公式：水面宽度 B = b+2 mh （5—1）过水断面面积 A =（b+ mh）h （5—2）湿周（5—3）水力半径（5—4）

式中：b为梯形断面底宽，m为梯形断面边坡系数，h为梯形断面水深。（3）当渠道的断面形状和尺寸沿流程不变的长直渠道我们称为棱柱体渠道。（4）掌握明渠底坡的定义，明渠有三种底坡：正坡（i＞0）平坡（i=0）和逆坡（i＜0。明渠均匀流特性和计算公式（1）明渠均匀流的特征： a）均匀流过水断面的形状、尺寸沿流程不变，特别是水深h沿程不变，这个水深也称为正常水深。 b）过水断面上的流速分布和断面平均流速沿流程不变。 c）总水头线坡度、水面坡度、渠底坡度三者相等，J = Js = I。即水流的总水头线、水面线和渠底线三条线平行。从力学意义上来说：均匀流在水流方向上的重力分量必须与渠道边界的摩擦阻力相等才能形成均匀流。因此只有在正坡渠道上才可能形成均匀流。（2）明渠均匀流公式明渠均匀流计算公式是由连续性方程和舍齐公式组成的，即 Q = A v （5—5）（5—5）也可表示为：（5—7）曼宁公式为（5—8）式中K是流量模数，它表示当底坡为i = 1的时候，渠道中通过均匀流的流量。水在管道内的流速与水所受的压力有关系吗？ [ 标签：管道流速,流速,关系 ] 水在一根管道内的流速与他所受的压力有什么关系？加上管道对水的阻力之后呢？管道的水力计算包括长管水力计算和短管水力计算。区别是后者在计算时忽略了局部水头损失，只考虑沿程水头损失。（水头损失可以理解为固体相对运动的摩擦力）以常用的长管自由出流为例，则计算公式为 H=(v^2*L)/(C^2*R), 其中H为水头，可以由压力换算，

模板侧压力计算公式

新浇混凝土模板侧压力的计算研究一、实验数据表1.实验测的浇筑速度与最大压力编号浇筑速度V(m/h) 实测值P(kN/m) 编号浇筑速度V(m/h) 实测值P(kN/m) 1 0.22 11.68 23 2.92 46.73 2 0.25 14.60 24 2.92 57.46 3 0.17 28.84 25 3.11 53.89 4 0.38 18.98 26 3.24 58.78 5 0.47 20.08 27 3.43 45.63 6 0.43 38.33 28 3.73 44.54 7 0.63 44.98 29 3.99 44.54 8 0.78 25.19 31 4.65 57.68 9 0.87 30.30 32 4.67 61.33 10 0.83 37.75 33 4.79 62.57 11 1.05 41.62 34 4.97 72.29 12 1.24 47.83 35 5.62 65.57 13 1.51 34.32 36 5.95 75.06 14 1.78 49.87 37 14.10 79.14 15 1.95 45.27 38 10.00 71.14 16 2.00 40.30 39 15.70 74.79 17 2.10 45.85 40 3.29 38.00 18 2.12 52.21 41 15.81 80.80 19 2.24 57.32 42 4.13 52.00 数据编号1至36为之前规范给出的图中已测的的数据，其中考虑到如今泵送混凝土的坍落度普遍偏高，按照规范中坍落度的修正我们在实测值上乘以了1.15。温度与混凝土侧压力的关系，采用线性比例关系图。通过以上修正，表中的实测值实际上是经过修正，换算成温度200C ，坍落度12~16cm 下的模板侧压力值。二、实验数据分析依旧采用幂函数的关系即n P KV 来描述侧压力同浇筑速度的关系，对表中的测试数

水土压力计算示例

4.1 基坑围护墙内、外的土压力、水压力计算 4.1.1主动土压力的计算按照水土分算原则计算土压力时，可采用总应力抗剪强度指标按下式计算主动土压力。 ()a a i i a K C K h q p 2-+=∑γ 式中，a p ——计算点处的主动土压力强度（kPa ），0≤a p 时，取0=a p ； i γ——计算点以上各土层的重度（kN/m 3），地下水位以上取天然重度，地下水位以下取水下重度； i h ——各土层的厚度（m ）； a K ——计算点处土的主动土压力系数，() 245tan 2?-= a K ； C 、?——计算点处土的总应力抗剪强度指标。按三轴固结不排水试验或直剪固结快剪试验峰值强度指标取用。计算式： ①填土 () 33.021045tan 21=-= a K ; 在水位以上 ()1111112a a a K C K h r q p -''+='; m h 01 ='； ())(6.633.0233.002011Kpa p a =?-?+='； m h 5.01 ='； ())(57.933.00233.05.0182012Kpa p a =?-??+='。在水位以下 ()111111 112a a a K C K h r h r q p -+''+=； m h 01=； ())(57.933.00233.05.0182011Kpa p a =?-??+=； m h 11=； ())(21.1233.00233.0185.0182012Kpa p a =?-??+?+=。 ②褐黄色粉质粘土 () 49.02045tan 22=-= a K ； ()22222111 122a a a K C K h r h r h r q p -++''+=；

土压力计算

本工程场地平坦，经过与类似工程的比较，土体上部底面超载20kPa；假定支护墙面垂直光滑，故采用郎肯土压力理论计算,计算土压力时首先要确定土压力系数，主动土压力系数和被土压力系数的计算分式分别如下[2]：

主动土压力系数： o 2a tan (45/2)K ?=- 被动土压力系数： 2p (tan 45/2)K ?=?+ 其中： a K ——主动土压力系数； p K ——被动土压力系数； ?——土的摩擦角。

()12210111011222222 218tan 45tan 450.756 2220 20.756202015.12 2200 1.50.75620 15.1210tan 45tan 450.704 222K kPa P K c kPa P K z c kPa K P K z c ?σσγ?γ???? ?=?-=?-= ? ???? ?==-=?-?==-=+??-?=???? ?=?-=?-= ? ????? =-()()()222 3223 331332 200.70421511.09 2200 1.5 00.60.704215 11.0921.5tan 45tan 450.463 222200 1.500.60.463211 5.722kPa P K z c kPa K P K z c kPa P K z γ?γγ+?-?=-=-=+?+??-?=-???? ?=?-=?-= ? ????? =-=+?+??-?-=-4224441442223.082118.09825tan 45tan 450.406 22249.850.406227.514.796288.610.406227.50.94c kPa K P K z c kPa P K z c kPa ?γγ=-?=???? ?=?-=?-= ? ????? =-=?-?=-=-=?-?=

(完整版)土力学土压力计算

第六章挡土结构物上的土压力第一节概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。 1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。 2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。 3．临时支撑边施工边支撑的临时性。二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。 1.静止土压力（0E ）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力0E 。 2.主动土压力（a E ）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。 3.被动土压力（p E ）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。此时的土压力称为被动土压力p E 。同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系： p E >0E > a E 在工程中需定量地确定这些土压力值。 Terzaghi （1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。实验表明：当墙体离开填土移动时，位移量很小，即发生主动土压力。该位移量对砂土

土压力计算

地层参数按《岩土勘察报告》选取，由于岩土体中基本无水，所以水压力的计算按水土合算考虑。选取可能出现的最不利受力情况埋深断面进行计算。根据洞门的纵剖面图，及埋深不大，在确定盾构机拱顶处的均布围岩竖向压力可直接取全部上覆土体自重作为上覆土地层压力盾构机所受压力： Pe =W+ P0 P01= Pe + G/DL P 仁Pe x 入 P2=(P+Y D)入式中：入为水平侧压力系数，入=0.47 h 为上覆土厚度，h=6.65m 丫为土容重，f=1.97 t/m3 G 为盾构机重，G=360 t D 为盾构机外径，D=6.45 m ; L 为盾构机长度，L=8.0m ； P0为地面上置荷载，P0=2 t/m2; P01为盾构机底部的均布压力；P1为盾构机拱顶处的侧向水土压力；P2为盾构机底部的侧向水土压力； Pe=1.97>6.65+2=15.1t/m2 P01=15.1+360/( 6.45>8.0) =22.1t/m2 P2 =(15.1+1.97^6.45) X).47=13.1t/m2 盾构的推力主要由以下五部分组成： F = F ! F 2 F 3 F 4 F 5 Pe 时, P1=15.1X).47=7.1t/m2 式中：F1为盾构外壳与土体之间的摩擦力；F2为刀盘上的水平推力引起

的推力

F3为切土所需要的推力；F4为盾尾与管片之间的摩阻力 F5为后方台车的阻力 1 F l (F e P01 P l P2)DL 心 4 式中：山土与钢之间的摩擦系数，计算时取J =0.3 1 F1(15.1 22.1 7.1 13.1) 6.45 8.0 0.3二=697.5t 4 F2 二二4(D2P d) P d ( h 十^) 式中：P d为水平土压力，2 D 6.45 h 6.65 9.875m 2 2 P d =0.47 1.97 9.875 =9.1t/m2 F24(6.452 9.1) = 297t F3 之/4( D2C) 式中：C为土的粘结力，C=4.5t/m2 兀 2 F3 (6.45 4.5)147t 4 F4 =W』c 式中：WC、卩C为两环管片的重量(计算时假定有两环管片的重量作用在盾尾内，当管片容重为2.5t/m3,管片宽度按1.2m计时，每环管片的重量为19.3t), 两环管片的重量为38.6t考虑。卩C=0.3 F4 =38.6 0.3 =11.6t F5 = %Gh 式中：Gh为盾尾台车的重量，Gh F60t; ⑥为滚动摩阻，卩g=0.05 F5160 0.05 = 8.0t 盾构总推力：F =697.5 297 147 11.6 8.0 = 1161.1t

泵送混凝土对模板侧压力计算公式应用分析

泵送混凝土对模板侧压力计算公式应用分析摘要：泵送混凝土侧压力受混凝土初凝时间和浇筑速度影响，在实际施工中往往是使用既有模板及支撑，所以，与其说是模板设计，不如说是荷载设计。决定荷载大小有模板、钢楞、拉筋、扣件四个环节。控制混凝土的侧压力是保证高支模作业安全的最有效措施。关键词：泵送混凝土；模板侧压力；施工安全。 1 新浇混凝土侧压力的影响因素刚浇筑入模的混凝土, 在振动作用下, 具有很大的流动性, 类似液体, 因此这时混凝土对模板的侧压力分布规律亦类似静水压力。但由于混凝土具有触变性, 只要振动一停止, 混凝土在振动时所获得的流动性将会丧失, 而且随着水泥的水化作用不断进行, 混凝土的极限剪切应力逐渐增大, 因而实际作用在模板上的侧压力要比按静水压力计算公式求得的小，从而影响混凝土模板侧压力的因素也要复杂的多，影响混凝土侧压力的因素有: 水泥的品种, 外加剂的种类,集料的种类及其级配, 混凝土的配合比及其稠度(又称坍落度) , 周围环境温度及混凝土的温度, 捣实混凝土的方法, 模板的刚度及表面的粗糙程度, 结构构件的配筋情况及断面尺寸等。泵送混凝土的坍落度，可按国家现行标准《混凝土结构工程施工及验收规范》的规定选用。对不同泵送高度，入泵时混凝土的坍落度，可按下表选用。不同泵送高度入泵时混凝土坍落度选用值通过试验确定。 2 泵送混凝土侧压力 2.1 泵送混凝土的特点泵送混凝土由于其效率高、浇筑速度快、机械化程度高、技术措施费用低、现场施工文明、其优越性十分显著, 这是实现现浇混凝土工业化生产的重要途径, 也是混凝土施工工艺的一大飞跃。这种施工方法所使用的混凝土因可泵性要求, 一般都是坍落度较大、流动性较好、粘聚性较大；其材料组成、配合比、坍落度等变化小, 浇筑过程比较连续均衡同时加入适量外加剂。所有这些特点, 使得泵送混凝土对模板的侧压力影响比较突出。 2.2 泵送混凝土侧压力的影响因素分析 2.2.1 混凝土浇注速度混凝土的浇注速度仍就是影响泵送混凝土对模板侧压力的一个重要影响因素，随着混凝土浇注速度的增加, 混凝土侧压力也增大，大多数研究者认为, 混凝土的最大侧压力F 与浇注速度V 的关系式为幂函数(即F = kV n )。 2.2.2 温度温度是影响混凝土凝结、硬化的重要因素, 从而也影响混凝土侧压力, 在一定的浇注速度下, 温度愈低则混凝土侧压力愈大, 两者成反比关系。 2.2.3 混凝土的振捣方法振捣密实混凝土的方法有两种: 一种为人工捣实, 一种为机械捣实。目前, 大多采用机械捣

土体主动、主动土压力概念及计算公式

[指南]土体主动、主动土压力概念及计算公式主动土压力挡土墙向前移离填土，随着墙的位移量的逐渐增大，土体作用于墙上的土压力逐渐减小，当墙后土体达到主动极限平衡状态并出现滑动面时，这时作用于墙上的土压力减至最小，称为主动土压力P。 a 被动土压力挡土墙在外力作用下移向填土，随着墙位移量的逐渐增大，土体作用于墙上的土压力逐渐增大，当墙后土体达到被动极限平衡状态并出现滑动面时，这时作用于墙上的土压力增至最大，称为被动土压力P。上述三种土压力的移动情况和它们在相同条件下的数值比较，p 可用图6-2来表示。由图可知P,P,P。 poa 朗肯基本理论朗肯土压力理论是英国学者朗肯(Rankin)1857年根据均质的半无限土体的应力状态和土处于极限平衡状态的应力条件提出的。在其理论推导中,首先作出以下基本假定。 (1)挡土墙是刚性的墙背垂直; (2)挡土墙的墙后填土表面水平; (3)挡土墙的墙背光滑，不考虑墙背与填土之间的摩擦力。把土体当作半无限空间的弹性体，而墙背可假想为半无限土体内部的铅直平面，根据土体处于极限平衡状态的条件，求出挡土墙上的土压力。如果挡土墙向填土方向移动压缩土体，ζ仍保持不变，但ζ将不断增大并超过ζ值，zxz当土墙挤压土体使ζ增大到使土体达到被动极限平衡状态时，如图

6-4的应力园O，ζx3z变为小主应力，ζ变为大主应力，即为朗肯被动土压力(p)。土体中产生的两组破裂面与xp

,45:,水平面的夹角为。 2 朗肯主动土压力的计算根据土的极限平衡条件方程式 ,,2ζ=ζtg(45?+)+2c?tg(45?+) 1322 ,,2ζ=ζtg(45?-)-2c?tg(45?-) 3122 土体处于主动极限平衡状态时，ζ=ζ=γz，ζ=ζ=p，代入上式得 1z3xa 1)填土为粘性土时填土为粘性土时的朗肯主动土压力计算公式为 ,,2,ap=γztg(45?-)-2c?tg(45?-)=γzK-2c (6-3) aa22 由公式(6-3)，可知，主动土压力p沿深度Z呈直线分布，如图6-5所示。a (一)Z 0 ZH-H30 HZPa-3 H γ2cHKa?Ka 图5,5粘性土主动土压力分布图当z=H时p=γHK-2cK aaa 在图中，压力为零的深度z，可由p=0的条件代入式(6-3)求得 0a 2cz, (6-4) 0,Ka 在z深度范围内p为负值，但土与墙之间不可能产生拉应力，说明在z深度范围内，0a0 填土对挡土墙不产生土压力。墙背所受总主动土压力为P，其值为土压力分布图中的阴影部分面积，即a 1aaa0,,,,P(HK2cK)(Hz)2 (6-5) 212c2,,,，aaHK2cHK,2

混凝土浇筑时对的侧压力计算

侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即位新浇筑混凝土的最大侧压力。侧压力达到最大值的浇筑高度称为混凝土的有效压头。通过理论和实践，可按下列二式计算，并取其最小值（原因见后面说明）：式中 F------新浇筑混凝土对模板的最大侧压力（KN/m 2） γc------混凝土的重力密度（kN/m 3）取25 kN/m 3 t0------新浇混凝土的初凝时间（h ）,可按实测确定。当缺乏实验资料时，可采用t=200/(T+15)计算；一般取值5h V------混凝土的浇灌速度（m/h ）;取h H------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取3m β1------外加剂影响修正系数，不掺外加剂时取1； β2------混凝土塌落度影响系数，当塌落度小于30mm 时，取；50—90mm 时，取1；110—150mm 时，取。 1/2 =m 2 =25x3=75kN/ m2 取二者中的较小值，F= m2作为模板侧压力的标准值，并考虑倾倒混凝土产生的水平载荷标准值4 kN/ m2，分别取荷载分项系数和，则作用于模板的总荷载设计值为：有效压头高度：m F h c 3.12548.32=== 二、对拉螺栓计算：对拉螺栓采用D16螺杆；纵向最大间距为750mm ，横向最大间距为1200mm 。对拉螺栓经验公式如下：f A N *≤ N---对拉螺栓所承受的拉力的设计值。一般为混凝土的侧压力

A---对拉螺栓净截面面积（mm2）A=201mm2 f--对拉螺栓抗拉强度设计值单根D16螺杆所能承受最大拉力： Fmax=f A=335X201= 故满足要求为什么两者取最小值？新浇混凝土对模板侧面压力是入模的具有一定流动性的新浇混凝土在浇筑、振捣和自重的共同作用下，对限制其流动的侧模板所产生的压力。我国有关部门在20世纪60 ~80年代初期对混凝土侧压力进行了大量的测试研究，发现对于不同的结构类型、尽管一次浇筑高度、浇筑速度不同，但混凝土侧压力分布曲线的走势基本相同：即从浇筑面向下至最大侧压力处，基本遵循流体静压力的分布规律；达到最大值后，侧压力就随即逐渐减小或维持一段稳压高度后逐渐减小，压力图形对浇筑高度轴呈山形或梯台形分布。经试验获得的侧压力主要影响因素如下：（1）最大侧压力随混凝土浇筑速度提高而增大，与其呈幂函数关系。（2）在一定的浇筑速度下，因混凝土的凝结时间随温度的降低而延长，从而增加其有效压头。（3）机械振捣的混凝土侧压力比手工捣实增大约56%。（4）侧压力随坍落度的增大而增大，当坍落度从7cm增大到12cm 时，其最大侧压力约增加13%。? （5）掺加剂对混凝土的凝结速度和稠度有调整作用，从而影响到混凝土的侧压力。（6）随混凝土重力密度的增加而增大。

流体力学第五章压力管路的水力计算

第五章压力管路的水力计算主要内容长管水力计算短管水力计算串并联管路和分支管路孔口和管嘴出流基本概念： 1、压力管路：在一定压差下，液流充满全管的流动管路。（管路中的压强可以大于大气压，也可以小于大气压）注：输送气体的管路都是压力管路。 2、分类：按管路的结构特点，分为简单管路：等径无分支复杂管路：串联、并联、分支按能量比例大小，分为长管：和沿程水头损失相比，流速水头和局部水头损失可以忽略的流动管路。短管：流速水头和局部水头损失不能忽略的流动管路。第一节管路的特性曲线一、定义：水头损失与流量的关系曲线称为管路的特性曲线。二、特性曲线

l l L g V d L g V d l l g V d l d l g V d l g V h h h f j w + = = + = ?? ? ? ? ? + = + = + = 当当当其中， 2 2 2 2 2 2 2 2 2 2 λ λ λ λ λ ζ （1）把2 4 d Q A Q V π = = 代入上式得： 2 2 5 2 2 2 28 4 2 1 2 Q Q d g L d Q g d L g V d L h w α π λ π λ λ= = ? ? ? ? ? = = （2）把上式绘成曲线得图。第二节长管的水力计算一、简单长管 1、定义：由许多管径相同的管子组成的长输管路，且沿程损失较大、局部损失较小，计算时可忽略局部损失和流速水头。 2、计算公式：简单长管一般计算涉及公式 2 2 1 1 A V A V=（3） f h p z p z+ + + γ γ 2 2 1 1 ＝（4） g V D L h f2 2 λ = （5）说明：有时为了计算方便，h f的计算采用如下形式： m m m f d L Q h - - = 5 2ν β （6）其中，β、m值如下流态βm 层流 4.15 1 （a）水力光滑0.0246 0.25 （b）

土压力计算

土压力理论主要研究挡土结构（挡土墙、桥台、码头板桩墙、基坑护壁墙等）所受土体侧压力的大小和分布规律。在土与结构的相互作用下，挡土结构所受侧压力的总值，随着结构与土相对位移的方向和位移量而变化，侧压力的分布图形则随着结构的柔性变形和施工程序的不同而变化。因此，土压力必须针对各种挡土结构的不同特性而采用不同的计算方法（见路基挡土结构）。经典的土压力解析方法远自 C.-A.de库仑于1776年和W.J.M.兰金于1857年开始，基于以刚塑性模型为前提的极限平衡理论，至今仍广泛应用。20世纪60年代以后，随着计算机和数值分析方法的发展，对土压力进行的分析探讨逐渐采用非线性模型和弹塑性模型，并考虑土与结构的共同作用，但至今仍处于研究阶段。静止、主动和被动土压力天然土层中的竖直压应力等于其上覆地层的有效压应力σv ＝γz，式中σv为任何一点的竖直压应力；γ为容重；z为该点距地面的深度。土层内部在未受任何干扰时的水平压应力称为静止土压力σ0。静止土压力与竖直压应力的比值称为静止土压力系数K0＝σ0/σv。正常固结土层的K0小于1,在砂土层中K0≈0.4，在粘土中K0介于0.4至0.8之间，在正常压密土层中可以用K0＝1－sin嗞′(嗞′为土的有效内摩擦角)作为经验估算式。但在超固结土层和用机械压实的填土层中，静止土压力系数可能大于1，甚至达到2以上，须另作具体的试验研究。如果土层表面为水平的，挡土结构的背面垂直光滑并向离开土体的方向移动，则土与结构之间的侧压力逐渐减小。当侧压力减至极限平衡状态时，土体开始剪裂，此时的侧压力为最小值，称为主动土压力σa。与此相反，如果挡土结构向土体推挤，则土与结构之间的侧压力逐渐增大。当侧压力增至极限平衡状态时，土体亦开始剪裂，此时的侧压力为最大值，称为被动土压力σp。对于土中任一点的应力状态，其主动土压力、被动土压力和极限平衡条件的公式如下：主动土压力 (1) 被动土压力 (2) 极限平衡条件 (3) 式中σ1、σ3分别为最大和最小主应力；с、嗞分别为土的粘聚力和内摩擦角。公式(1)和(2)称为兰金应力状态的土应力。刚性挡土墙的土压力用库仑土压理论计算。若墙背AB在土压力作用下向左方移动，则墙后产生滑动土楔体ABC,此时墙背受主动土压力E A的作用,如图1a。如果墙背向右推动，从而使墙后土体产生被动土压裂面,这个推力称被动土压力E P,如图1b。实际裂面是曲线形状的，但为了简化计算起见，库仑假设滑裂面BC为直线，从而推导求得刚性挡土墙的土压力计算公式如下：
