滚珠丝杠的安装与使用
滚珠丝杠副的安装
覆力矩会使滚珠丝杠副产生附加表面接触应力等不 良负荷 ，从而可能造成丝杠的永久性损坏 。因此 ，
滚珠 丝杠 副 的正 确 安 装对 滚 珠 丝杠 的 使 用性 能具 有 重 要 的决 定 作用 。
（ ４ ）滚珠丝杠两端 的轴承 座轴心线必须 与螺
规 ，操作 者 自检 合格 后 即 可 卸下 工 件 ，再 加 工 另一
通运输业、航天航空、军工产 品等各个领域运用非
常普 遍 。
滚珠丝杠副仅用于承受轴 向负荷 。径 向力、倾
（ ２ ）滚珠 丝杠 的 预拉 伸量 为 热效 应 的 伸长
量 ，取 （ ０ ． ０ ３ ～ ０ ． ０ ５ ）／ １ Ｏ ０ ０ ｍ ｍ。 （ ３ ）滚珠丝杠只能承受径 向力的作用 ，不能
传 动 的安 装 ，但 安 装精 度 完 全 取决 于 专 用 心棒 的 制
造精度和轴承座 、螺母座的形位 公差 。因此加大 了 心棒的制造难度 ，同时安装精度也难以保证 。 采用心棒安装的另一种方法用心棒分别与螺母
座 和轴 承 座 在 一端 找 正 同轴 ，然 后 利 用滑 块 将 螺母
操 作者在 铣床加 工完 曲线槽后 ，取 出靠模 ， 用 图５ 的成形量规检测 ，该成形量规分为通规和止
（ 收稿 日期 ：２ ０ １ ２ ０ ８ １ ８ ）
５ ０
参磊 籼工
母座轴线在同一条轴线上 。 （ ５ ）滚珠 丝杠必须保持彻 底的清洁并用防锈 油保护 ，不 可使用尖锐物撞击螺纹表面 ，不可让切 屑等杂物进入螺母内。
机床ｆ 附件 ｆ Ｉ 装
ｃ ｈｉ ｎ ｅ Ｔ ｏ ｏ ｌ ｓ ／ Ａｃ ｃ ｅ ｓ ｓ ｏ ｒ ｉ ｅ ｓ ｆ Ｆ ｔ ａ ｒ ｅ
滚珠丝杠的安装及检测方法
滚珠丝杠的安装方法及安装工具简介
北京圣蓝拓--葛新凯 随着数控机床的普及，作为精密传动部件的滚珠丝杠，应用范围也越来越广，对于机床大修厂家，及设备维护厂家，如何正确的安装滚珠丝杠，既关系到机床的精度，也关系到滚珠丝杠的使用寿命。
下面就滚珠丝杠的安装，从安装专业工具，安装方法及精度，安装后的测试三方面做一下介绍。
一， 专业安装工具
安装工具内六方扳手，组合套筒，根据不同机床进行选用。
检测工具，直角弯板，百分表，常用直角弯板尺寸示意图如下：
二， 安装检测方法，及检测精度
机床的导轨通常分为滑动导轨和滚动导轨，即通常说的线轨与硬轨，对于滚动导轨(线轨)，检测精度的百分表，直接固定在导轨滑座上，移动导轨滑座，即可对安装后的丝杠进行检测，对应（图一）。
滑动导轨，利用弯板，将百分表固定在弯板上，移动弯板，即可对丝杠进行检测。
（图二）
（图一）（图二）
如图：对丝杠的上母线和侧母线进行检测
安装和验收精度：按照GB/T 17587.3-1998.
例如：机床丝杠的安装检测标准数据（其他见附表1）：
一根丝杠直径50mm,长度1000mm，精度等级P2级。
其全程跳动范围在0.045mm以内。
三， 激光检测
安装新丝杠或重新安装后，由于丝杠的加工和安装误差，移动会有不确定性，根据结构有时需要对丝杠两端的锁紧螺母进行调节，为确保移动准确，在使用之前，需要进行激光检测，总之，对于这些高精度运动部件，需要我们按照标准，精心安装施工，确保其传动精度准确，为企业创造更多的利润。
附表（一）。
滚珠丝杠的安装
安装：1---安装条件。
安装条件即工况，根据需要达到的性能和要求，确定有什么样的条件。
比如升降机用，此时丝杠承受的轴向负载=负载的重力，需要考虑的是尽量不要偏载（重心与丝杠同轴），若有偏载，是否需要增加抑偏机构，因为滚珠丝杠不允许（注意：不是完全不能）承受径向力，最简单的办法是在丝杠的两边增加导轨（滚珠导轨，直线轴+直线轴承等等）。
又比如水平安装，长径比是否合适？转速是否在允许的DN值以内？总而言之，安装条件确定安装方式。
2---安装方式。
这里所说的安装方式是指丝杠本身的安装，不涉及导向和承载件（导向和承载问题另文探讨）。
常见的有三种：固定---固定安装，固定---支持安装，固定---自由安装。
解释一下固定、支持和自由的含义：固定---轴向和径向全面限制，圆周向自由。
这个意思是径向不能动，轴向不能动，但是可以圆周方向转动。
支持---径向限制，轴向自由，圆周向自由。
这个意思是径向不能动，轴向可移动，圆周向可转动。
自由---这个不用解释了，自由就是不管了。
类似于悬臂。
固定---固定的安装方式适合有高精度要求或对温升敏感的场合，安装前精确计算两固定点的安装距离，精确计算常温状态下与工作状态下的轴向伸长量，安装时施加预紧力，使丝杠产生合适的弹性轴向伸长量（越接近温升伸长量越好）。
这种安装形式一般用于机床等对定位精度要求较高并且是闭环控制的工作母机。
固定---支持的安装方式则适合大多数场合，因为支持端的轴向自由度可以释放因工作时温度升高而产生的轴伸量，可以参考的数值是：1米长度的丝杠，在工作温度升高1度的时候，会产生0.01mm轴伸量。
固定---自由的安装方式适合很多场合，优点是不必考虑温升影响并且安装方便。
不过有利就有弊，根据我多年记录，大多数安装端（动力输入端）断裂的案例大部分出自这种安装方式。
原因：1-轴承选用不当，2-端部设计不合理或加工不良。
众所周知，悬臂类型的轴类零件不可承受径向力，前两种安装方式如果遇上径向受力的情况，大部分只会出现可逆性（弹性）弯曲，至多影响精度，不太可能出现断裂的情况，除非长度特别短而径向力特别大。
滚珠丝杠滚珠装配图解
1、把丝杠螺母和滚珠清洁干净；
2、把塑料挡珠器(滚珠反向器)放回到螺母内。
安装挡珠器时要注意挡珠器滚珠进出口与螺旋槽要平滑衔接；
3、在螺母内涂上油脂；
4、先转动丝杆至丝杆滚道与反向器齐平的位置，然后调整位置，以足够一颗钢球塞进反向器的滚道为宜
5、接着一颗接一颗的往反向器的沟沟里塞钢球，可以用粘有油脂的螺丝刀黏上钢球，然后塞进去，直到整一圈都填满；
6、填满一圈后转动丝杆到下一个反向器的位置重复上述操作，上面的图片只是为了演示方便，正确的顺序是从底部开始装填，向上推进。
在螺母意外脱落或你现在已经拆卸的情况下，请按照以下方法把螺母重新安装上去：
1、将空心套的一端用泡沫包装类软物体堵住，穿入清洗干净的无滚珠的螺母内，然后把清洗干净的滚珠按每个循环沟槽一个一个装入，装满一圈后轻轻转动空心套，确认顺畅后再推动空心套装下一圈，直到全部装满为止。
2、再把堵口的填充物弄掉，将空心套连螺母一起套入螺杆轴端，一手顶住空心套，一手慢慢往螺杆上旋入螺母，直至螺母顺畅地全部旋入螺杆的有效螺纹沟槽部分。
最后在螺母注油孔注入润滑脂或润滑油，旋转螺母全行程移动2次以上，以确定运转顺畅，最后再注入一次润滑油脂，至此完工。
滚珠丝杠的装配方法
滚珠丝杠的装配方法
滚珠丝杠的装配方法如下：
1. 准备工作：将滚珠丝杠、螺母和适配器等零件清洗干净，并确保各零件表面无明显的磨损或损坏。
2. 安装螺母：将螺母沿着滚珠丝杠的螺纹方向旋入滚珠丝杠的一端，并确保螺母能够顺利滑动。
3. 加油：在滚珠丝杠表面涂上适量的润滑油或润滑脂，以降低滚动摩擦，提高滚珠丝杠的运行平稳性和寿命。
4. 安装适配器：如果需要将滚珠丝杠连接到其他机械部件上，可以使用适配器进行连接。
将适配器与滚珠丝杠的另一端连接，并确保连接牢固。
5. 调整螺母间隙：适当调整滚珠丝杠上的螺母间隙，以确保螺母在滚珠丝杠上的运动平稳。
6. 预紧螺母：对于一些需要较高精度和刚性的应用，可以使用预紧螺母将滚珠丝杠上的螺母加以固定，以提高系统的运动精度和刚性。
7. 测试滚珠丝杠：在装配完成后，可以进行滚珠丝杠的测试。
通过手动旋转滚珠丝杠，检查螺母是否能够顺利滑动，并观察滚珠丝杠的运行是否平稳和无噪音。
需要注意的是，在进行滚珠丝杠的装配过程中，要避免过度拧紧螺母，以免导致滚珠丝杠过度紧固或损坏。
此外，在使用滚珠丝杠时，定期清洗和加油是必要的，以保持滚珠丝杠的良好运行状态。

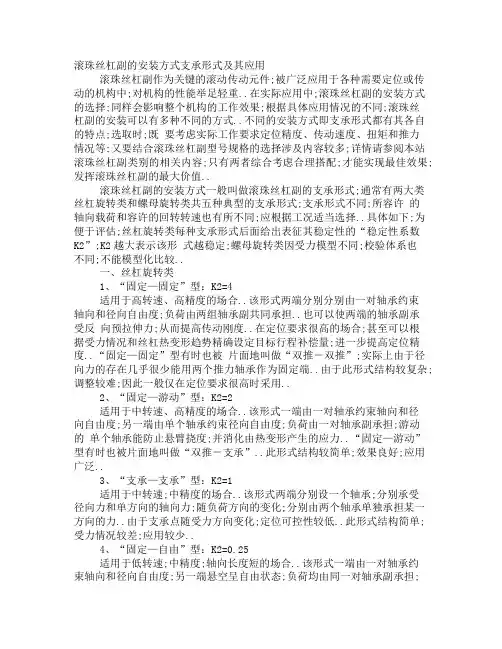

滚珠丝杆四种安装方式
滚珠丝杠副的安装方式支承形式及其应用滚珠丝杠副作为关键的滚动传动元件;被广泛应用于各种需要定位或传动的机构中;对机构的性能举足轻重..在实际应用中;滚珠丝杠副的安装方式的选择;同样会影响整个机构的工作效果;根据具体应用情况的不同;滚珠丝杠副的安装可以有多种不同的方式..不同的安装方式即支承形式都有其各自的特点;选取时;既要考虑实际工作要求定位精度、传动速度、扭矩和推力情况等;又要结合滚珠丝杠副型号规格的选择涉及内容较多;详情请参阅本站滚珠丝杠副类别的相关内容;只有两者综合考虑合理搭配;才能实现最佳效果;发挥滚珠丝杠副的最大价值..滚珠丝杠副的安装方式一般叫做滚珠丝杠副的支承形式;通常有两大类丝杠旋转类和螺母旋转类共五种典型的支承形式;支承形式不同;所容许的轴向载荷和容许的回转转速也有所不同;应根据工况适当选择..具体如下;为便于评估;丝杠旋转类每种支承形式后面给出表征其稳定性的“稳定性系数K2”;K2越大表示该形式越稳定;螺母旋转类因受力模型不同;校验体系也不同;不能模型化比较..一、丝杠旋转类1、“固定—固定”型：K2=4适用于高转速、高精度的场合..该形式两端分别分别由一对轴承约束轴向和径向自由度;负荷由两组轴承副共同承担..也可以使两端的轴承副承受反向预拉伸力;从而提高传动刚度..在定位要求很高的场合;甚至可以根据受力情况和丝杠热变形趋势精确设定目标行程补偿量;进一步提高定位精度..“固定—固定”型有时也被片面地叫做“双推－双推”;实际上由于径向力的存在几乎很少能用两个推力轴承作为固定端..由于此形式结构较复杂;调整较难;因此一般仅在定位要求很高时采用..2、“固定—游动”型：K2=2适用于中转速、高精度的场合..该形式一端由一对轴承约束轴向和径向自由度;另一端由单个轴承约束径向自由度;负荷由一对轴承副承担;游动的单个轴承能防止悬臂挠度;并消化由热变形产生的应力..“固定—游动”型有时也被片面地叫做“双推－支承”..此形式结构较简单;效果良好;应用广泛..3、“支承—支承”型：K2=1适用于中转速;中精度的场合..该形式两端分别设一个轴承;分别承受径向力和单方向的轴向力;随负荷方向的变化;分别由两个轴承单独承担某一方向的力..由于支承点随受力方向变化;定位可控性较低..此形式结构简单;受力情况较差;应用较少..4、“固定—自由”型：K2=0.25适用于低转速;中精度;轴向长度短的场合..该形式一端由一对轴承约束轴向和径向自由度;另一端悬空呈自由状态;负荷均由同一对轴承副承担;并且需克服丝杠回转离心力及水平安装时的重力造成的弯矩..“固定—自由”型有时也被错误地叫做“双推－自由”..此形式结构简单;受力情况差;但在行程小、转速低时也经常用到..二、螺母旋转类螺母旋转型;顾名思义;丝杠两端固定不动拉伸状态;螺母相对丝杠转动;同时与丝杠产生相对轴向移动..由于“螺母旋转型”的丝杠不转;因此回避了丝杠的极限转速和压感稳定性的约束;从而可以实现相对更高的转速;同时也放宽了对丝杠直径的抗弯要求..此形式需有螺母驱动单元;对机构设计的要求高;成本高; 但由于其适合于大行程;高转速;也逐渐被大家所接受..各种安装方式从其定位效果、工艺性和机构要求等方面综合评估;各有优缺点;不能一概而论哪种支承形式或安装方式是最好的..需结合滚珠丝杠副的特定型号;根据具体要求综合评估选取..由于完整的滚珠丝杠副选型;必须在根据初始要求初选规格后做：重复定位精度、压杆稳定性、定位精度、极限转速、最大静载荷及循环系统Dn值等多项校验以修正初选结果;需要很多计算..本站特推出“自动在线选型计算”模块;以方便广大设计和采购人员;通过该模块可以根据用户输入的设计初始条件;一站式筛选出完全符合要求的典型规格;该模块还给出与对应规格配套的约束轴承、驱动马达以及目标行程补偿量等外围参数基准值以方便机构设计..在其他条件不变的情况下;如果需要更多的满足条件的滚珠丝杠副规格;直接在“自动在线选型计算”模块中选择K2值较大的支承形式即可..。
滚珠丝杠的安装方法
滚珠丝杠的安装方法滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。
它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。
•机床，丝杆套件，螺钉•人工，扳手，卡尺等1. 1丝杆轴插入单列轴承后，用止推环固定。
用止推环固定后，将轴承插入支撑座内。
2. 3安装精度参考值：偏心倾斜有间隙时： 20-30μm 1/2000max 预压式螺母： 15-25μM 1/3000max 有高精度要求: 10μm以下 1/5000max先调整到安装精度参考值以内。
以固定侧支撑单元为基准时，请将螺母外径与工作台螺母支座内径调整至保持一定的间隙状态。
1. 3以工作台为基准时，对于方形支撑单元使用薄垫片调整中心高度，对于法兰型支撑单元要将螺母外径与工作台螺母制作内径调整至保持一定间隙的状态。
1. 1将滚珠丝杆螺母插入螺母支座后临时紧锁。
（将螺母放置在滚珠丝杆轴的中间位置）2. 2将固定侧和支撑侧的支撑单元临时固定到基座上。
3. 3移动工作台与固定侧支撑单元后，将支撑单元拧紧固定到基座上。
4. 4固定好后，将工作台移动至靠近固定侧的行程尽头附近，幷将工作台和螺母支座相互固定。
5. 5固定好螺母和螺母支座。
6. 6将第4布种固定的螺栓松开，再次将工作台和螺母支座相互固定。
推动工作台至固定支撑单元处调整其中心位置，使工作台能顺畅移动，对于精密工作台还需要将丝杆轴调整到与LM导轨平行的位置。
7.7固定好后，确认工作台的运行状态，将工作台移动至支撑座。
8.8移动工作台至支撑侧支撑单元后，将拧紧支撑单元的固定螺栓。
9.9固定好后，将工作台移动至靠近支撑侧的行程尽头附近，幷再次将工作台和螺母支座松开后相互固定。
滚珠丝杠滚珠安装方法【干货】
滚珠丝杆如何安装滚珠是一个很专业的知识，因为在安装的时候不是一件小事，如果不注重方法，对于产品的使用来说，也是会不合理，希望小编文章的介绍，能够帮助有需求的人。
一、滚珠丝杆如何安装滚珠1、安装的同时，卸下螺母，清洗螺母内部，沟槽内不能有异物，也许有注意，在螺母内部沟槽部分均匀涂抹稍高粘度的润滑脂，接着就是，按完整的循环将滚珠“粘”在沟槽里，注意不能在两个循环器之间安装滚珠。
2、每一圈留有半个滚珠左右的间隙，一般有3到5圈，安装时候，将装好滚珠的螺母某一端顺着螺杆沟槽方向小心旋合，直至螺母完全与螺杆旋合;将螺母按螺杆有效螺纹全程旋转1到2遍，尽量确认没有阻塞手感，就是保证了使用。
二、滚珠丝杆是什么意思1、它的设计原理来说，滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
2、滚珠丝杆由螺杆、螺母和滚珠组成也是内部的结构，它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
3、一般来说，由于具有很小的摩擦阻力，滚珠丝杆被广泛应用于各种工业设备和精密仪器。
4、高科技的化身，滚珠丝杆是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，产品的特点同时兼具高精度、可逆性和高效率的特点。
滚珠丝杆的精度：国内的精度分为P1，P2，P3，P4，P5，P7，P10这7个等级，JIS等级精度分为C0，C1，C3，C5，C7，C10这6种精度，不过现在台湾也出现C2和C6，这两种精度，P5的精度等级介于C5和C7之间，与出现的C6=0.025基本可以等同。
滚珠丝杠精度等级划分的基本原则是在传动中，实际移动距离和理想移动距离的偏差，偏差越小，精度越高，其中有分为三种情况，一是旋转一周的运行精度；二是整根滚珠丝杠的运行精度；三是任意300的运行精度，一般情况下说的精度是任意300的精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滚珠丝杠副的安装与使用
一、润滑
为使滚珠丝杠副能充分发挥机能，在其工作状态下，必须润滑，润滑方式主要有以下两种：
润滑脂
润滑脂的给脂量一般是螺母内部空间容积的1/3，我厂滚珠丝杠副出厂时在螺母内部已加注GB7324-94 2#锂基润滑脂；
润滑油
润滑油的给油量标准如表16所示，但是随行程、润滑油的种类、使用条件（热抑制量）等的不同而有所变化。
请注意使用。
表16 润滑油的给油量标准（间隔3分钟）
轴颈(mm) 给油量(cc)
4～8 0.03
10～14 0.05
15～18 0.07
20～25 0.10
28～32 0.15
36～40 0.25
45～50 0.30
55～63 0.40
70～100 0.50
100～160 0.60
二、防尘
滚珠丝杠副与滚动轴承一样，如果污物及异物进入就很快使它磨耗，成为破损的原因。
因此，考虑有污物异物（切削碎削）进入时，必须采用防尘装置（折皱保护罩、丝杠护套等），
将丝杠轴完全保护起来。
另外，如没有异物，但有浮尘时可在滚珠螺母两端增加防尘圈，请用户根据需要按编号规则选定合适规格型号。
三、使用
滚珠丝杠副在使用时应注意以下事项：
滚珠螺母应在有效行程内运动，必要时要在行程两端配置限位，以避免螺母越程脱离丝杠轴而使滚珠脱落。
如螺母脱离丝杠轴或滚珠脱落，请与我厂联络。
滚珠丝杠副由于传动效率高，不能自锁，在用于垂直方向传动时，如部件重量未加平衡，必须防止传动停止或电机失电后，因部件自重而产生的逆传动。
防逆传动方法可用蜗轮蜗杆传动、液压式电器制动器及超越离合器等。
如需超越离合器，我厂可为用户设计并生产制造。
四、安装
滚珠丝杠副在安装时应注意以下事项：
滚珠丝杠副仅用于承受轴向负荷。
径向力、弯矩会使滚珠丝杠副产生附加表面接触应力等不良负荷，从而可能造成丝杠的永久性损坏。
因此，滚珠丝杠副安装到机床时应注意：
·丝杠的轴线必须和与之配套导轨的轴线平行，机床的两端轴承座与螺母座必须三点成一线。
·安装螺母时，尽量靠近支撑轴承；
·同样安装支撑轴承时，尽量靠近螺母安装部位。
滚珠丝杠副安装到机床时，请不要把螺母从丝杠轴上卸下来。
如必须卸下来时，要使用辅助套，否则装卸时滚珠有可能脱落。
螺母装卸时应注意下列几点：
·辅助套外径应小于丝杠底径0.1～0.2mm.
·辅助套在使用中必须靠紧丝杠螺纹轴肩。
·装卸时，不可使过大力以免螺母损坏。
·装入安装孔时要避免撞击和偏心。
(end)。
