车钩
HXD1型机车车钩故障处理
7.钩尾加垫焊修时，钩尾面上有焊点以
及四周焊缝过大
8.扁销孔以及钩尾磨耗出棱边
9.扁销与扁销孔间
隙：前后之和不大 于20MM，两侧之和
不大于8MM，数据 太小时会导致车钩 卡滞，现在因为扁 销铸造原因，厚度 太厚就会导致车钩
卡滞（扁销尺寸
100*40MM)
10.钩尾间隙太小（间隙要求0.5~6MM）
钩尾间隙为零造成车钩卡死。
谢谢！
不足之处， 敬请谅解！
HXD1型机车
车钩摆动不灵活研究
车钩的位置关系
案
例
车钩摆动不灵活的原因及措施
1
1. 钩提杆变
形。
导致钩提
杆与挡板间卡 滞
2.车钩底部与均衡梁接触位置卡滞
3.
吊
杆
变 形
4.车钩抬头低头现象以及尾框严重翘起
时引起的车钩抬头低头现象
5.丛板歪斜丛板出现了异常 磨耗 Nhomakorabea 6.焊修的
钩尾垫撵
出
由于现在钩尾 接触面不涂油 脂，导致钩尾 焊修的调整垫 容易开焊撵出， 当严重撵出时 会导致钩尾面 与从板间接触 面不平，车钩 卡滞
车钩使用_??????
车钩使用⒈引言该文档旨在详细介绍车钩的使用方法、注意事项以及维护保养等相关信息，以便用户正确、安全地使用车钩。
⒉车钩的定义车钩是一种装置，安装在车辆后部，用于连接拖车或其他车辆。
⒊车钩的分类根据用途和结构，车钩可分为以下几种：⑴普通车钩：用于拖挂普通货车、小型拖车等。
⑵重型车钩：用于拖挂大型货车、卡车等较重的载重物。
⑶双层车钩：可同时连接两个拖车，增加拖车的数量和运载能力。
⑷顶板车钩：用于连接特殊车辆，例如起重机、挖掘机等。
⒋车钩的安装⑴准备工作：确认所需安装的车钩型号、准备所需工具和材料。
⑵安装步骤：⒋⑴将车钩与车辆后部相连接。
⒋⑵使用螺栓或紧固件紧固车钩。
⒋⑶检查安装是否牢固，确保车钩处于水平状态。
⒌车钩的使用注意事项⑴载重限制：根据车钩的额定载重，不要超过其承载能力。
⑵拖车速度限制：根据道路和交通规则，合理控制拖车的速度。
⑶维护保养：定期检查车钩的紧固件是否松动、磨损等，并及时进行维修或更换。
⒍车钩的维护保养⑴定期清洁：使用清水和中性洗涤剂清洁车钩，避免积尘和腐蚀。
⑵润滑保养：定期使用适量的润滑油或脂润滑车钩的运动部件，保持其灵活性和耐用性。
⑶不当使用警示：避免不正当使用或超过车钩的额定载重，以免引起事故或损坏。
⒎附件本文档所涉及的附件包括车钩安装手册、车钩维修保养记录表等。
⒏法律名词及注释⑴车钩：根据《道路交通安全法》，车钩是一种与车辆结构一体的装置，用于连接拖车或其他车辆。
⑵载重限制：根据《道路交通安全法规》，车钩有一定的额定承载能力，超过其载重限制可能导致事故或损坏。
⑶车钩维护保养记录表：用于记录车钩的维护保养情况，包括清洁、润滑、紧固件检查等。

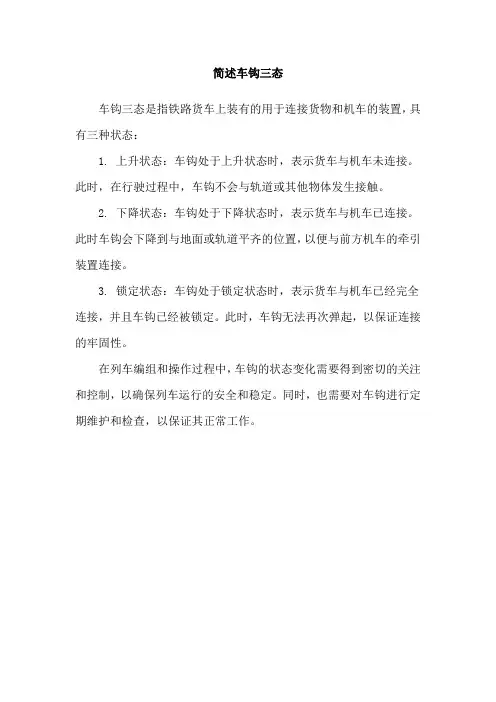

简述车钩三态
简述车钩三态
车钩三态是指铁路货车上装有的用于连接货物和机车的装置，具有三种状态：
1. 上升状态：车钩处于上升状态时，表示货车与机车未连接。
此时，在行驶过程中，车钩不会与轨道或其他物体发生接触。
2. 下降状态：车钩处于下降状态时，表示货车与机车已连接。
此时车钩会下降到与地面或轨道平齐的位置，以便与前方机车的牵引装置连接。
3. 锁定状态：车钩处于锁定状态时，表示货车与机车已经完全连接，并且车钩已经被锁定。
此时，车钩无法再次弹起，以保证连接的牢固性。
在列车编组和操作过程中，车钩的状态变化需要得到密切的关注和控制，以确保列车运行的安全和稳定。
同时，也需要对车钩进行定期维护和检查，以保证其正常工作。
地铁列车全自动车钩介绍
全自动车钩-组成-电气连接器（电气钩）
• 电气钩头由壳体、开盖机构、前盖、绝缘台、触点、前端密封、二次定位和导向杆 座等构成。
全自动车钩-组成-电气连接器（电气钩）
• 推送机构采用了直推的方式，如下图所示，主要由导向杆、推送气缸和气 缸悬挂部件组成。 导向杆保证了电气车钩能够按照设计的轨道运动，推 送气缸提供退出和缩回的驱动力，气缸悬挂保 证了气缸安装和弹性行程 的需要。推送气缸具有自锁功能，在推出和缩回时能够自动锁定，以防止 在没有空气压力或气压不足时电气车钩能够保持在动作位
全自动车钩-组成-机械钩头
• 机械解钩可以由两种方式进行，即自动（远程） 或手动（轨道侧）完成。在上述两种解钩时， 旋 转钩板转到解钩位置。当旋转钩板达到特定的位 置时，钩板上的键开始将联挂连杆从对方的旋转 钩板中推出并与凹槽分离。这时就可分离车辆。
• 自动解钩是通过激活安装在机械车钩上的远程解 钩装置来完成的。远程解钩装置的活塞推动 旋转 钩板转动。
全自动车钩-组成-机械钩头
• 全自动车钩体上装有主风管连接器和解钩风 管连接器。主风管连接器用于列车主供风管 路的 连接，可在列车连挂时自动打开列车管 路，在列车分解时自动关断风路。
• 解钩风管连接器用于自动解钩操作时与 解钩供风管路连接，解钩风管连接器为直通 式的，没有自动连通和关闭功能。
全自动车钩-组成-机械钩头
地铁列车全自动车钩介绍
地铁列车车钩分类
• 地铁列车上使用的车钩分为：全自动车钩 、半自动车钩和半永久牵引杆。
本PPT仅介绍全自动车钩，其余两个比较简单，可以参照了解结构及原理
简述车钩三态
简述车钩三态
车钩三态是指机车车钩的三种基本工作状态。
它们分别是：
1.撤车状态：车钩处于完全关闭状态，机车与车辆未连接，适
用于机车不进行牵引或推进作业的情况。
2.开挂状态：车钩处于半开放状态，机车与车辆连接，但未进
行牵引（即机车并未发挥牵引力）的状态。
适用于进行装卸货物，或由多辆机车牵引列车时，由非领头机车（下行列车中的尾部机车）的车钩打开以便于列车安全行驶。
3.全开状态：车钩处于完全打开状态，机车与车辆连接，并发
挥协同牵引力的状态。
适用于机车进行正常牵引作业的情况。
车钩三态是铁路输送系统的基础，其合理运用可以增加安全性、效率性和经济性，为铁路运输的安全、快速和高效提供了良好的保障。
城轨交通车辆连接装置—车钩
如
图
4-12
图4-12国产地铁车辆半 永久性牵引杆
1—缓冲器； 2—车钩 托梁； 3—磨耗板； 4—牵 引杆； 5—十字头； 6—连 接座
如
图
4-13
图4-13上海地铁车辆半 永久性牵引杆
1—支撑座； 2—具有 双作用环弹簧的牵引杆； 3、 6—电气连接盒； 4—风管；
5—套筒式联轴器；7— 牵引杆； 8—过渡板
如
图
4-8
图4-8Scharfenberg密接式 车钩缓冲装置
1—引导对准爪把； 2—密 接式车钩； 3—电气连接器； 4—钩身； 5—橡胶弹簧；6— 转动中心； 7—支撑簧； 8—风 管连接器； 9—侧向最大摆角； 10—恢复位
二、自动车钩
2.Scharfenberg 密接式车钩
在车钩下面有弹簧支撑，在缓冲器尾部通过转动中 心轴与车体上的冲击座相连，并可通过橡胶弹簧的弹性 变形及缓冲器与转动中心轴的相对转动实现垂直和水平 方向的摆动：垂向最大摆角为4°30′；水平最大摆角可 达30°。
我国早期的北京地铁1、2号线和天津滨海轻轨车辆采用了这种 车钩形式。
（1）车钩结构。国产密接式车钩的结构主要由五部分组成， 前端为钩头，有一个凸锥和凹锥孔，车钩内部还有半圆形的钩舌、 解钩杆、解钩杆弹簧和解钩风缸等。
如
图
4-7
（2）作用原理。 图4-7所示为国产密接 式自动车钩的作用原理， 有待挂、连挂和解钩三种 状态。
四、半永久性牵引杆
半永久性牵引杆只是将两车的连接方式由车钩连接改为牵引杆连接，取 消了风路和电路的连接。风路和电路的连接只能依靠手动操作。不同种类的 车辆所安装的半永久性牵引杆的结构可能有所不同，但连接原理是一致的。
车钩的总结
车钩的总结引言车钩是一种常见的车辆部件，用于连接车辆和拖车或其他牵引设备。
它在交通运输领域中起到了至关重要的作用。
本文将对车钩的定义、分类、安装和维护等方面进行总结与讨论。
定义与分类定义车钩是一种用于连接车辆和拖车或其他牵引设备的部件，通常由金属材料制成。
分类根据不同的需求和应用，车钩可以分为以下几种主要类型： 1. 拖车车钩：用于连接汽车或卡车与拖车的车钩。
它通常由一个固定的球头和相应的连接装置组成。
2. 牵引车钩：用于连接牵引车辆与被牵引车辆的车钩。
它常用于农业机械和建筑工程设备中。
3. 工业车钩：主要用于工业运输中，用于连接机械设备、货车等。
安装车钩的步骤安装车钩需要遵循一定的步骤，以确保连接的稳固和安全。
下面是常见的安装车钩的步骤：1.准备工作：在安装车钩之前，需要确保车辆和钩具表面的清洁。
清除表面的尘土和杂物，以确保连接的可靠性。
2.选择合适的车钩：根据车辆的类型和使用需求，选择适合的车钩。
要考虑重量、尺寸和负载能力等因素。
3.定位和标记：确定安装车钩的位置，使用测量工具进行定位和标记，以确保安装的准确性。
4.钻孔和安装：按照标记的位置，使用钻孔工具钻孔，并将车钩紧固在车辆上。
确保螺栓紧固牢固。
5.测试和调整：安装完成后，进行测试和调整。
确保车钩的稳定性和可靠性。
如果有需要，可以进行进一步的调整和改进。
车钩的维护和注意事项维护和注意事项对于车钩的正常工作和安全性非常重要。
以下是一些建议：•定期检查：定期检查车钩的状态和紧固程度。
确保螺栓和连接件的紧固度，及时更换损坏或磨损的部件。
•清洁保养：保持车钩的清洁和润滑。
定期清洁表面和连接件，使用合适的润滑剂来减少磨损和摩擦。
•遵守使用规定：在使用车钩时，需要遵守相关法律法规和使用规定。
确保使用合适的牵引装置和正确操作。
•注意安全：在使用车钩时，要注意安全操作。
避免超载和不恰当的使用，以免造成事故和损坏。
结论车钩作为车辆的重要部件，起到连接和牵引的关键作用。
车钩的作用及三态作用
车钩的作用及三态作用
车钩是安装在铁路车辆上的一种装置，其作用是连接铁路车辆之间，使其可以牵引和推动。
车钩分为三态：收钩、放钩和接钩。
1. 收钩：当两辆车辆需要连接时，将一侧车钩处于收钩状态。
这时车钩的保护装置会自动打开，使车钩可以与另一侧车辆的车钩相连接。
2. 放钩：当需要将两辆车辆分离时，将车钩处于放钩状态。
这时车钩的保护装置会自动关闭，使车钩与另一侧车辆的车钩解除连接。
3. 接钩：当两辆车辆需要换车头时，将一侧车钩处于接钩状态。
这时车钩的保护装置会处于半开启状态，可以与另一侧车辆的车钩相连接，但连接力不太强，有利于换车头操作。
总之，车钩的作用是连接铁路车辆，实现车辆间的牵引和推动，而其三态作用是收钩、放钩和接钩，通过状态的切换实现连接、解除连接以及换车头的操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我国铁路货车车钩、缓冲器技术及产品发展概况1车钩目前，我国铁路货车上装用的车钩、钩尾框主要是13号、13A型、13B型及16、17型，其中约有90%以上货车使用的是13号、13A 型车钩及钩尾框；17型车钩最初与16型车钩配套装用在翻车机卸货的单元运煤专用敞车上，鉴于17型车钩在运用中表现出的优良性能，17型车钩已成为我国70t级货车的主型车钩。
13号车钩、钩尾框13号车钩是我国在20世纪60年代初参照美国E型车钩及俄罗斯CA-3型车钩研制的，70年代初开始在我国铁路货车上推广使用。
13号车钩钩头结构及三态作用性能、防跳原理与美国E型车钩基本相同，钩尾部结构及联接方式而是采用了类似俄罗斯CA－3型车钩垂直竖扁销联接方式及结构，钩尾端面采用美国E型车钩的平面结构；没有直接采用美国E型车钩水平横扁销联接方式及和俄罗斯CA－3型车钩钩尾端部的圆柱面结构。
13号车钩钩体、钩舌及钩尾框开始采用牌号为ZG25的普通碳素铸钢制造，其车钩的静拉破坏载荷为2250KN，比当时2号车钩的静拉破坏载荷（1550KN）提高45%以上，13号钩尾框的静拉破坏载荷为不低于2800KN，基本满足了当时由载重50t～60t货车组成的列车牵引需要。
1983年铁道部决定停止生产2号车钩，经过近十年的努力研制成功C级钢13号车钩及钩尾框，车钩的静拉破坏载荷提高到2820KN以上，钩尾框的静拉破坏载荷提高到3150KN以上。
1995年，铁道部下发了辆技(1995)147号文《关于公布13号车钩、钩尾框C级钢技术条件的通知》，C级钢13号车钩及钩尾框开始在新造货车上推广使用。
二楼所解释的并不是lz所需要的，铁路行业上所提到的bcde级刚，指的是铁道机车车辆结构用低合金铸钢的分类指的都是铸钢，具体的可以查询TB 2594-95铁道机车车辆结构用低合金铸钢B：ZGD 265-480C：ZGD 415-620D：ZGD 585-720E：ZGD 690-830这是铁路装用铸钢分类更多铁路评论请登陆中国铁道论坛(/)所谓C级钢，一般特指机械性能和化学成分均达到美国铁路协会（AAR）AAR-M-201和AAR-M-211C级钢标准的钢材。
从1962年开始，美国经AAR批准的货运列车，所有车钩均采用C级钢。
为满足铁路高速重载运输的需求，C级钢正逐步取代传统使用的普通碳素铸钢，成为我国铁路货车车钩的主导材料。
美国专利US5482675涉及的一种高强度、细晶粒的中低碳合金钢铁，铸钢成分：C 0.15-0.21%，Si 0.35-0.65%，Mn 0.90-1.30%，S£0.025%，P£0.025%，Cr 0.25-0.60%，Mo 0.10-0.30%，余量为Fe和杂质，采用适当的淬火和回火温度，可使钢材的强度、塑性和低温韧性符合AAR-M-201标准对C级钢的的要求。
欧洲专利EP1306458公开的一种耐腐蚀、耐应力腐蚀破裂并具有适当的强度和韧性平衡的透平转子钢材，其含有（重量%）C：0.01-0.10%，Si：0.01-0.50%，Mn：0.1-1.0%， Cr：9-13%，Ni：2-7%，Mo 0.3-3%，N：0.01-0.10%，此外还含B：0.0005-0.005%、Ca：0.001-0.009%、稀土元素：0.003-0.03%中的任何一种以上，其余为Fe和杂质。
该合金钢的热处理采用淬火后于500-700℃进行两次以上的回火。
选用合适的成分配比，可使该钢材料的抗拉强度、屈服点和断后伸长率达到AAR对C级钢的要求。
我国对低合金高强度的铸钢材料的开发历史还不长，目前研制的C级钢主要有ZG24SiMnVTi、ZG25MnCrNiMo和ZG32MnMoNiCu等三个钢种。
其中，ZG24SiMnVTi系铸钢材料采用正火+回火的热处理方式，力学性能指标：σb 688.8MPa，σS 472.3MPa，δ4 24.3%，Ψ 54%，Akv(常温) 71.8J/cm2，钢材料的强度和塑性达到了AAR 对C级钢的要求。
戚墅堰机车车辆工艺研究所开发的ZG25MnCrNiMo C级钢，钢材成分：C 0.25%，Si 0.36%，Mn 1.36%，S 0.031%，P 0.028%，Cr 0.42%，Ni 0.43%，Mo 0.21%，Cu 0.10%，采用正火+回火的热处理方式，力学性能指标：σb 640MPa，σS 470MPa，Ψ 51%， Akv(-18℃) 43J，44J，49J(平均为45.3J)，Akv(-40℃) 27J，35J，38J(平均为33.3J)，ZG25MnCrNiMo铸钢克服了ZG24SiMnVTi铸钢的铸造性能差、可焊性不好和裂纹敏感等缺点，具有良好的机械性能和焊接性能。
内蒙古第一机械制造厂研制的ZG32MnMoNiCu钢车钩材料含有Mo、Ni、Cu等合金元素，采用淬火+回火的热处理方式，属于调质C级钢，其力学性能指标：σb 623MPa，σS 417MPa，δ4 22%，Ψ 45%，Akv(-40℃) 27J。
更多铁路评论请登陆中国铁道论坛(/)为了保证铁路运输安全，满足改革开发以来经济高速发展对提高铁路运输能力不断增长的需求，2002年铁道部运输局以运装货车电(2002)104号电报要求从2002年3月1日起停止生产普碳钢13号车钩及钩尾框，2006年以运装货车电(2006)2076号电报要求停止生产C级钢13号车钩及钩尾框。
13A型车钩及钩尾框13A型车钩是在13号车钩基础上改进研制开发的，主要目的是缩小了车钩连挂间隙，降低列车的纵向冲动，改善列车车辆的纵向动力学性能。
13A型车钩的连挂间隙为11.5mm，比普通的13号车钩连挂间隙19.5mm减小了41%，钩体、钩舌的材质为C级钢，锁铁为E级钢，其它钩腔内零件均采用B级钢材质制造，车钩静拉破坏强度提高到2950KN以上。
为解决13号钩尾框结构强度不足问题，齐装备公司参照16、17型钩尾框于2001年研制开发了13A型钩尾框，其在结构强度和疲劳使用寿命上明显优于13号钩尾框，静拉破坏载荷为提高到3340KN以上。
2001年运输局装备部以运装货车(2001)190号文批准13A型车钩、钩尾框通过部级技术审查，开始批量在新造货车上装用；2002年铁运(2002)72号和铁运(2002)93号批准13A型车钩、钩尾框在修理货车上作使用。
2007年，根据运装货车(2007)370号文要求，13A型车钩组成、钩体、钩舌停止生产，在货车修理中逐步淘汰。
13B型车钩、钩尾框13B型车钩、钩尾框是齐装备公司为满足我国铁路运输进一步发展需要，解决因钩尾销螺栓折断引起列车分离事故，在13A型车钩、13A型钩尾框基础上改进设计的新型车钩。
2007年，铁道部运输局装备部以运装货车(2007)370号文批准13B型车钩、钩尾框年通过部级技术审查，并开始在新造60t级货车和货车修理中全面推广使用。
13B型车钩钩体在13A型车钩钩体基础上取消了钩尾端部工艺孔，以增加钩尾销的承载面积，改善钩尾销的受力状态；其它钩舌推铁、锁铁、下锁销组成及钩舌销等零部件均采用13A型车钩零部件，不改变产品使用性能；钩体材质由C级钢提高为E级钢，进一步提高了钩体强度。
13B型钩舌修改了钩舌鼻部内腔加强筋结构，加强筋数量由2条增加为3条，同时增加加强筋厚度，进一步提高了钩舌的结构强度和疲劳可靠性；增加了牵引S面无起模斜度和沿座锁面分型的要求，规定了锁面的起模斜度，改善了钩舌S面的应力集中状态；13B型钩舌材质有C级钢和E级钢两种，同时满足新造和检修货车的需要。
13B型钩尾框是在13A型钩尾框基础上改进设计的，主要将螺栓安装座由原来的一个螺栓承载更改为一个螺栓承载、两个螺栓防护的结构，避免了钩尾销螺栓折断而造成钩尾销脱落，从而引发列车分离事故；钩尾框材质由C级钢提高为E级钢，进一步提高钩尾框强度。
2 缓冲器目前，我国铁路货车上装用的缓冲器主要是2号、ST型及MT-3型、MT-2型缓冲器，其中2号缓冲器根据运装货车电(2006)2076号电报要求已停止生产。
ST型缓冲器ST型缓冲器同属于干摩擦全钢弹簧缓冲器，其主要特点是结构简单、零件少、重量轻、价格便宜、对使用环境要求不高；不足的是箱体是摩擦系统的重要组成部分，导致其性能稳定性较差，制造及检修工艺性不好。
运用中箱体摩擦面、推力锥、楔块磨耗严重，螺栓裂纹、断裂事故多、破损率高，卡死现象多，检修成本高等。
根据运装货车电(2006)2076号要求，ST型缓冲器组成已停止生产。
车钩的材质与强度宋忠明【摘要】：本文用回归方法统计并分析了ZG25碳素铸钢和ZG20SiMn低合金铸钢的材质性能与车钩强度问题。
为了求得ZG24SiMnVTi铸钢的最佳化学成份,采用蒙特卡罗法进行了多方案的数学模拟。
通过三个方案比较,得出了具有良好综合性能的材质成份范围。
用此材质制成的车钩,其拉伸强度下均值可达310t。
【作者单位】：戚墅堰机车车辆工艺研究所【关键词】：低合金铸钢车钩材质性能碳素铸钢化学成份数学模拟综合性能拉伸强度ZG蒙特卡罗法【DOI】：CNKI:SUN:TDXB.0.1985-04-010【正文快照】：连挂铁路机车车辆的车钩在列车运行中承受拉压、冲击、弯曲等多种力的综合作用,使用条件比较恶劣。
由于车钩在使用中受力情况十分复杂,要模拟实际使用条件进行车钩的动载试验是困难的。
同时,车钩又是一个外形复杂的铸件,影响其强度的因素很多,单独浇注的试棒,其性能往往不能车钩缓冲装置是用于使车辆与车辆，机车或动车相互连挂，传递牵引力，制动力并缓和纵向冲击力的车辆部件。
它由车钩，缓冲器、钩尾框，从板等组成一个整体，安装于车底架构端的牵引梁内。
为了保证车辆连挂安全可靠和车钩缓冲装置安装的互换性，我国铁路机车车辆有关规程规定：车钩缓冲器装车后，其车钩钩舌的水平中心线距钢轨面在空车状态下的高度，客车为880mm（允许+10mm，-5mm误差），货车为880mm（±10mm）。
两相邻车辆的车钩水平中心线最大高度差不得大于75mm。
首先说说车钩。
车钩是用来实现机车和车辆或车辆和车辆之间的连挂，传递牵引力及冲击力，并使车辆之间保持一定距离的车辆部件。
车钩按开启方式分为上作用式及下作用式两种。
通过车钩钩头上部的提升机构开启的叫上作用式（一般货车大都采用此式）；借助钩头下部推顶杠杆的动作实现开启的叫下作用式（客车采用）。
车钩按其结构类型分为螺旋车钩、密接式自动车钩、自动车钩及旋转车钩等。
螺旋车钩使用最早，但因缺点较多已被淘汰，密接式自动车钩多为高速铁路车辆所用。
中国除在大秦铁路重载单元列车上使用旋转车钩外，现一律采用自动车钩。
所谓自动车钩，就是先将一个车钩的提杆提起后，再用机车拉开车辆或与另一车辆车钩碰撞时，能自动完成摘构或挂钩的动作的车钩。
