采煤工作面过断层的方法与措施

采煤工作面过断层的方法与措施

能源环境采煤工作面过断层的方法与措施黑龙江三兴工程设计有限责任公司(黑龙江哈尔滨) 章德军【关 键】采煤工作面过断层要从煤层的具体实际情况出发,科学合理地进行,以实现安全生产和高效生产。

本文主要阐述了采煤工作面过断层的方法和措施等技术问题。

【关键词】采煤工作面;过断层;顶板在煤矿生产中,采煤工作面过断层是采煤生产过程中的一个重要环节,要从煤层的具体实际情况出发,科学合理地进行,以实现安全生产和高效生产。

1、采煤工作面过断层的方法断层破坏了顶板岩层,如果处理不好,就可能造成冒顶事故,危害生产和人身安全,同时,处理断层需要挑顶或卧底。

所以,处理工作面断层,一定按断层性质、落差等实际情况,从安全和经济等方面来采取科学合理的处理方式。

工作面内如有落差大于采高的走向断层,应以断层为界,把工作面分为两段,沿断层掘进中巷,上段工作面的煤从下段工作面运出。

对落差较大的倾斜断层,要另掘开切眼。

工作面采至断层一侧停采,迁至新开切眼时再回采,这能解决断层附近开采的困难,同时却增加掘进量和设备的搬移。

碰到落差较大的斜交断层要另掘开切眼,使工作面跳过断层后开采。

因断层与工作面斜交,断层两侧有三角煤,为提高回收率,要将它采出。

按不同情况,采取以下方法:(1)在断层与真倾斜成25°~40°的夹角时,工作面按真倾斜沿走向推进,工作面的缩短部分要留设通道为安全出口,在工作面缩短至10m~20m时,可停采。

(2)如果夹角不大于25°时,使用加楔调面的方法处理。

在加楔时工作面各个位置的进度,以工作面长度和楔子一端的推进度确定。

要保持工作面始终为直线,所以,应严格铺直工作面输送机,把输送机作为基准,把握输送机与煤壁的距离,以控制工作面进度,落差不大于煤厚的断层,工作面平推硬过。

工作面过断层,要采取有效措施,加强顶板管理。

2、采煤工作面过断层的措施(1)断层邻近煤层较薄,铺设输送机困难,应按顶底板的强度和断层状况进行挑顶或卧底。

掘进巷道过断层措施

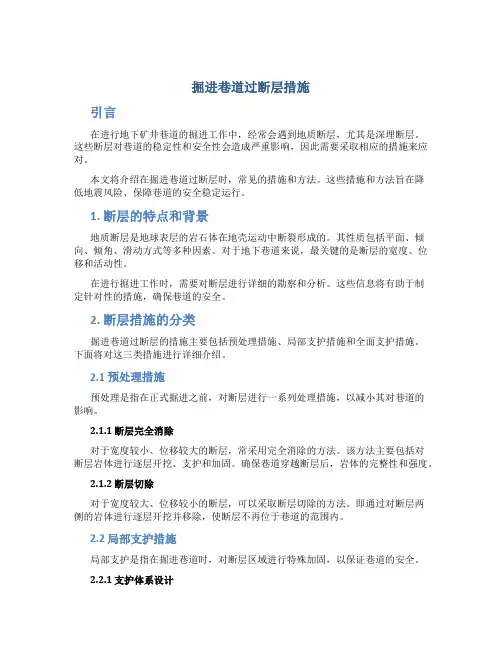

掘进巷道过断层措施

掘进巷道过断层措施引言在进行地下矿井巷道的掘进工作中,经常会遇到地质断层,尤其是深埋断层。

这些断层对巷道的稳定性和安全性会造成严重影响,因此需要采取相应的措施来应对。

本文将介绍在掘进巷道过断层时,常见的措施和方法。

这些措施和方法旨在降低地震风险、保障巷道的安全稳定运行。

1. 断层的特点和背景地质断层是地球表层的岩石体在地壳运动中断裂形成的。

其性质包括平面、倾向、倾角、滑动方式等多种因素。

对于地下巷道来说,最关键的是断层的宽度、位移和活动性。

在进行掘进工作时,需要对断层进行详细的勘察和分析。

这些信息将有助于制定针对性的措施,确保巷道的安全。

2. 断层措施的分类掘进巷道过断层的措施主要包括预处理措施、局部支护措施和全面支护措施。

下面将对这三类措施进行详细介绍。

2.1 预处理措施预处理是指在正式掘进之前,对断层进行一系列处理措施,以减小其对巷道的影响。

2.1.1 断层完全消除对于宽度较小、位移较大的断层,常采用完全消除的方法。

该方法主要包括对断层岩体进行逐层开挖、支护和加固。

确保巷道穿越断层后,岩体的完整性和强度。

2.1.2 断层切除对于宽度较大、位移较小的断层,可以采取断层切除的方法。

即通过对断层两侧的岩体进行逐层开挖并移除,使断层不再位于巷道的范围内。

2.2 局部支护措施局部支护是指在掘进巷道时,对断层区域进行特殊加固,以保证巷道的安全。

2.2.1 支护体系设计根据断层的特点和工程要求,设计合理的支护体系。

常见的支护体系包括注浆锚杆、锚索网片和喷射混凝土等。

通过合理的支护体系设计,可以增加断层区域的稳定性。

2.2.2 岩体加固在掘进巷道过程中,对断层两侧岩体进行相应的加固措施。

常见的加固措施包括封水、锚杆加固、爆破加固等。

这些措施旨在提高岩体的强度和稳定性。

2.3 全面支护措施全面支护是指在掘进巷道过程中,对整个断层区域进行全面加固措施。

2.3.1 降低应力集中通过设计合理的巷道断面形状,降低断层处岩体的应力集中程度。

过断层措施

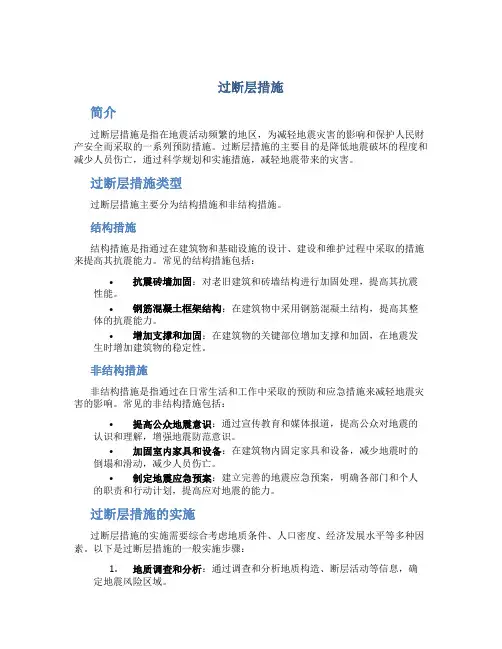

过断层措施

过断层措施简介过断层措施是指在地震活动频繁的地区,为减轻地震灾害的影响和保护人民财产安全而采取的一系列预防措施。

过断层措施的主要目的是降低地震破坏的程度和减少人员伤亡,通过科学规划和实施措施,减轻地震带来的灾害。

过断层措施类型过断层措施主要分为结构措施和非结构措施。

结构措施结构措施是指通过在建筑物和基础设施的设计、建设和维护过程中采取的措施来提高其抗震能力。

常见的结构措施包括:•抗震砖墙加固:对老旧建筑和砖墙结构进行加固处理,提高其抗震性能。

•钢筋混凝土框架结构:在建筑物中采用钢筋混凝土结构,提高其整体的抗震能力。

•增加支撑和加固:在建筑物的关键部位增加支撑和加固,在地震发生时增加建筑物的稳定性。

非结构措施非结构措施是指通过在日常生活和工作中采取的预防和应急措施来减轻地震灾害的影响。

常见的非结构措施包括:•提高公众地震意识:通过宣传教育和媒体报道,提高公众对地震的认识和理解,增强地震防范意识。

•加固室内家具和设备:在建筑物内固定家具和设备,减少地震时的倒塌和滑动,减少人员伤亡。

•制定地震应急预案:建立完善的地震应急预案,明确各部门和个人的职责和行动计划,提高应对地震的能力。

过断层措施的实施过断层措施的实施需要综合考虑地质条件、人口密度、经济发展水平等多种因素。

以下是过断层措施的一般实施步骤:1.地质调查和分析:通过调查和分析地质构造、断层活动等信息,确定地震风险区域。

2.制定规划和标准:根据地震风险区域的划分,制定相应的规划和标准,包括建筑设计标准、材料选用标准、设备固定标准等。

3.加强技术培训:提高相关专业人员的技术水平,包括建筑师、工程师、地质学家等,确保他们具备科学的抗震设计和施工能力。

4.加强监督和检验:建立相关部门和机构的监督和检验机制,确保过断层措施的有效实施和执行。

5.加强宣传教育:通过各种渠道宣传教育公众,提高他们对地震的认识和应对能力。

过断层措施的效益和局限性过断层措施的实施可以显著降低地震灾害的影响,减少人员伤亡和财产损失。

煤矿掘进迎头过断层技术

煤矿掘进迎头过断层技术

煤矿掘进迎头过断层技术图一图二图三我国是一个煤矿大国,煤矿牵动着我国的经济,每天都进行着大量的煤矿作业,所以煤矿作业的安全也是人们所关心的最重要的环节。

而在所有煤矿事故中,由于断层冒顶形成的事故占大多数,所以对于如何安全过断层更显重要。

断层的形成,主要是因为当岩石受力超过其承受力里时,产生破裂,最后形成微隙,当许多微隙连在一起时,就形成一个断面层。

断面层两侧会产生滑动,根据滑动的方向,断层可分为正断层和逆断层。

上盘下降,下盘相对上升的称为正断层,上盘上升,下盘相对下降的断层则称之为逆断层。

二、过断层的方法随着我国煤矿矿井开采的深度不断增加,目前工作面开采的地质条件越来越复杂,工作面过断层开采技术已成为我国必须研究的重大课题之一。

因此,过断层的方式一般要遵循以下几个原则:看顶板的状况,如过顶板较好时,不破坏顶板,而以卧底为宜;如果断层以外不宜采取,就改造断层;挑顶卧底的坡度还应该要与辅助运输、皮带运输以及掘进机的使用等相协调适应;最后还要注意顶底板的软硬程度等。

1. 过小断层的方法一般在落差大于5m时,巷道施工中就会事先处理,但在回采阶段,往往存在许多较小的落差,不仅使工作难度增加了,更威胁到了工人员的安全。

这里介绍了后退挑定法和后退卧底法两种方法,主要就是针对小断层来设计的,主要解决小断层、厚煤层的情况。

1.1 后退挑定法这种方法适合于当断层面造成掘进施工方向上的煤层上移的时候。

当挑顶至断层面的时候,巷道的顶部刚好到达断层面下盘的煤层顶板。

可使用锚杆支护顶层,保证支护的稳定之后,便可继续向前掘进。

如图1所示:图1 后退挑顶法示意1.2 后退卧底法这种方法适合于当断层面造成掘进施工方向上的煤层下移的时候。

当卧底至断层面的时候,巷道的顶部刚好到达断层面的上盘的煤层顶板。

可使用锚杆支护顶层,保证支护的稳定之后,便可继续向前掘进。

如图2所示:图2 后退卧底法示意2. 过大断层的方法当煤矿巷道中遇到大断层时,其周围的岩石破碎松软,这时候,常规的方法和支护措施很难顺利通过,可以先用注浆的方法加固周围的岩石。

过断层的方法

过断层的方法

过断层的方法
过断层的方法主要有两种:一是强推硬过,包括破底托顶煤通过、破顶留底煤通过,视岩石硬度和顶板管理难度灵活选择;二是改造跳过或绕过,包括局部改造回撤和整体跳采回撤。

具体方法的选择应考虑断层的落差、顶板的状况以及现场的施工条件等因素。

在巷道施工中,对于一些小断层,可以使用后退挑定法和后退卧底法进行解决。

后退挑定法适合于当断层面造成掘进施工方向上的煤层上移的情况,而后退卧底法适合于当断层面造成掘进施工方向上的煤层下移的情况。

此外,过断层时还需要注意安全问题。

例如,在强推硬过的方式中,由于断层落差的影响,煤层层位可能发生局部变化,断层面附近顶板破碎管理难度较大,特别是在开采层位调整时可能需要托顶煤回采,顶板硬度较低、抗压抗拉强度低,在经历超前支承压力与采动影响后,顶煤完整性较差,易发生冒顶事故。

因此,过断层时需要对顶底板的软硬程度进行充分的考虑,并采取相应的安全措施。

以上信息仅供参考,如有需要建议查阅相关文献或咨询地质专家。

浅谈综采工作面过断层的方法

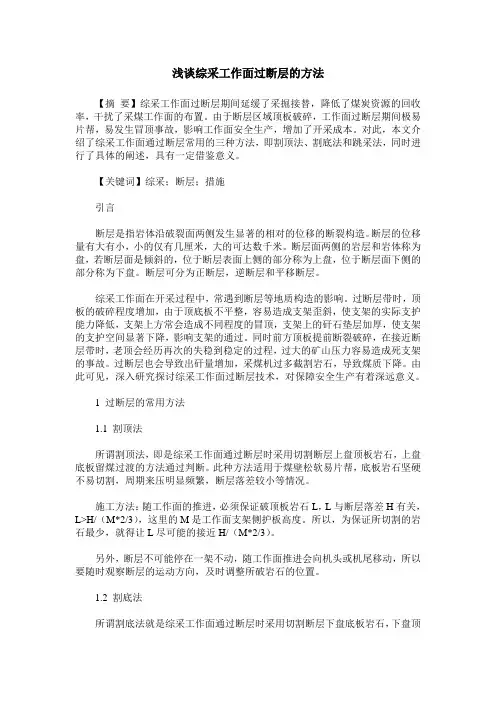

浅谈综采工作面过断层的方法

浅谈综采工作面过断层的方法【摘要】综采工作面过断层期间延缓了采掘接替,降低了煤炭资源的回收率,干扰了采煤工作面的布置。

由于断层区域顶板破碎,工作面过断层期间极易片帮,易发生冒顶事故,影响工作面安全生产,增加了开采成本。

对此,本文介绍了综采工作面通过断层常用的三种方法,即割顶法、割底法和跳采法,同时进行了具体的阐述,具有一定借鉴意义。

【关键词】综采;断层;措施引言断层是指岩体沿破裂面两侧发生显著的相对的位移的断裂构造。

断层的位移量有大有小,小的仅有几厘米,大的可达数千米。

断层面两侧的岩层和岩体称为盘,若断层面是倾斜的,位于断层表面上侧的部分称为上盘,位于断层面下侧的部分称为下盘。

断层可分为正断层,逆断层和平移断层。

综采工作面在开采过程中,常遇到断层等地质构造的影响。

过断层带时,顶板的破碎程度增加,由于顶底板不平整,容易造成支架歪斜,使支架的实际支护能力降低,支架上方常会造成不同程度的冒顶,支架上的矸石垫层加厚,使支架的支护空间显著下降,影响支架的通过。

同时前方顶板提前断裂破碎,在接近断层带时,老顶会经历再次的失稳到稳定的过程,过大的矿山压力容易造成死支架的事故。

过断层也会导致出矸量增加,采煤机过多截割岩石,导致煤质下降。

由此可见,深入研究探讨综采工作面过断层技术,对保障安全生产有着深远意义。

1 过断层的常用方法1.1 割顶法所谓割顶法,即是综采工作面通过断层时采用切割断层上盘顶板岩石,上盘底板留煤过渡的方法通过判断。

此种方法适用于煤壁松软易片帮,底板岩石坚硬不易切割,周期来压明显频繁,断层落差较小等情况。

施工方法:随工作面的推进,必须保证破顶板岩石L,L与断层落差H有关,L>H/(M*2/3),这里的M是工作面支架侧护板高度。

所以,为保证所切割的岩石最少,就得让L尽可能的接近H/(M*2/3)。

另外,断层不可能停在一架不动,随工作面推进会向机头或机尾移动,所以要随时观察断层的运动方向,及时调整所破岩石的位置。

采煤工作面过断层的几种方法和预防发生顶板...

采煤工作面过断层的几种方法和预防发生顶板...

采煤工作面过断层的几种方法和预防发生顶板事故的具体措施一般采用以下几种方法过断层开采(1)直接割煤过断层:用预掘巷与割较小,上下两盘接触处之间的煤层的厚度大于或等于液压支架的下限通过高度,则液压支架可以顺利通过,综采工作面可直接采煤过断层。

(2)割顶(底)采煤过断层:当断层落差下两盘接触处之间的煤层的厚度小于液压支架的下限通过高度,煤层底板或顶板岩石较软且顶板较完整,可通过机组割顶或割底直接采煤过断层。

(3)断层上底相结合的方法过断层:断层落差较大,可采取预掘巷辅助法过断层。

预防发生顶板事故的具体措施一.回采工作面预防顶板事故的措施(一)管理制度上的要求(1)、必须加强工作面生产的地质分析与顶板管理工作,以便针对性地采取措施预防冒顶。

(2)、正确确定采区巷道布置、开采程序、工作面支护形式和工作面顶板管理方法。

认真编写采煤工作面作业规程、工作面初采初放和收尾安全技术措施、初次来压和周期来压的特殊支护措施,同时还应根据煤层及顶板的变化情况对作业规程进行修改和补充。

(3)、加强工作面的支护和顶板管理: 各工作面支护要严格按照作业规程要求的数量和质量进行,支护及时到位,保证支护质量,消灭空顶作业。

对工作面过老空区、旧巷和断层等区域时,要制定专项的安全技术措施并严格遵照执行。

(4)、风、机两巷超前及上、下端头顶板维护时,支设支柱必须严格按照“先支后回”的原则进行,严禁提前摘掉支柱,损坏、失效的支柱必须立即更换。

(5)、工作面回风巷、机巷必须备有使用量10%以上的单体支柱、枕木和背板等备用支护材料。

工作面备用支柱、梁的数量必须符合规程规定,并在指定地点码放整齐。

(6)靠近煤壁的局部冒顶,应采取正确的支护方法,看采用正悬臂交接顶梁还是倒悬臂交接顶梁支撑时看看底板的岩性,如果较软时应对支柱进行穿鞋,要保持支柱垂直底板,使其达到足够的初撑力。

对易偏帮的应进行掏窝挂梁的方法。

(7).爆破时,要注意装药量,避免爆破时崩倒支架或机器。

过断层

过断层

502综放工作面过断层安全技术措施一、概述502工作面斜长160米,采高为3.0米。

回采至480米处,运输顺槽标志点Y5207前10米开始揭露 F501断层,该断层落差在12~20米,且与工作面斜交向东北方向延展,收敛于西南方向,对502回采工作有一定影响。

为保证工作面过断层期间的正常生产,特制定本过断层措施。

二、断层产状及过断层的方法1、该断层为正断层,倾角∠80°~∠83°,落差12~20米。

2、根据生产科提供的地质资料,经现场观察,确定采用直接推过的方法过断层。

岩体较硬,无法用煤机截割时,采用放松动炮后用采煤机扫底的方法过断层。

三、施工人员组织:为保证过断层施工安全,工区成立安全施工领导小组1、组长:孟峰小组成员:孔祥芝张玉丁庆革梁富贵王秀峰徐清洋相东汤新路高峰段承杭孙雷张贞田2、组织要求:(1)、施工过程中,小组成员必须有不少于一人在现场跟班指挥生产。

跟班人员必须严格按照措施、规程执行,认真负责,杜绝违章,发现问题,及时处理,并及时向调度室如实汇报。

(2)、加强对液压支架,过断层期间,必须加强设备的检修,重点是煤机、支架、运输机、转载机、破碎机及电缆管线的检修,确保设备处于完好的状态,保证生产正常进行。

四、准备工作1、、工作面过断层前,必须备足所需的物资材料如:长短木料、半圆木、单体支柱、菱形金属网(0.7×7.5米)、钢管(2.5~3.0米)、∏型钢、工字钢棚头等支护材料,以备工作面发生漏顶及两端头支护使用。

2、加强端头、超前及工作面临时支护所使用的液压单体支柱的检查,确保单体支柱无泄液、漏液,完好率达到100%,并保证有足够的备用单体支柱。

3、备齐ZQS-50/1.9S型气动手持式钻机、MZ-1.2型煤电钻,煤电钻功率1.2KV,及气腿式风钻2数量各2台(1台备用),1.5米梅花湿式钻杆及风钻钻杆打眼不少于3根,以及风镐2台。

4、备齐过断层所需工具,加强支架检修,确保过断层前所有支架护帮板、前伸梁、前梁及千斤顶完好,以便及时维护顶板。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

摘要:在煤矿作业中,在巷道中会经常遇到一些断层结构,探究煤矿掘进工作中如何顺利的过断层,对煤矿生产有着至关重要的意义。

本文就对煤矿掘进中,断层的形成,以及如何安全过断层做了简要分析。

关键词:煤矿掘进过断层安全
一、引言
我国是一个煤矿大国,煤矿牵动着我国的经济,每天都进行着大量的煤矿作业,所以煤矿作业的安全也是人们所关心的最重要的环节。

而在所有煤矿事故中,由于断层冒顶形成的事故占大多数,所以对于如何安全过断层更显重要。

断层的形成,主要是因为当岩石受力超过其承受力里时,产生破裂,最后形成微隙,当许多微隙连在一起时,就形成一个断面层。

断面层两侧会产生滑动,根据滑动的方向,断层可分为正断层和逆断层。

上盘下降,下盘相对上升的称为正断层,上盘上升,下盘相对下降的断层则称之为逆断层。

二、过断层的方法
随着我国煤矿矿井开采的深度不断增加,目前工作面开采的地质条件越来越复杂,工作面过断层开采技术已成为我国必须研究的重大课题之一。

因此,过断层的方式一般要遵循以下几个原则:看顶板的状况,如过顶板较好时,不破坏顶板,而以卧底为宜;如果断层以外不宜采取,就改造断层;挑顶卧底的坡度还应该要与辅助运输、皮带运输以及掘进机的使用等相协调适应;最后还要注意顶底板的软硬程度等。

1. 过小断层的方法
一般在落差大于5m时,巷道施工中就会事先处理,但在回采阶段,往往存在许多较小的落差,不仅使工作难度增加了,更威胁到了工人员的安全。

这里介绍了后退挑定法和后退卧底法两种方法,主要就是针对小断层来设计的,主要解决小断层、厚煤层的情况。

1.1 后退挑定法
这种方法适合于当断层面造成掘进施工方向上的煤层上移的时候。

当挑顶至断层面的时候,巷道的顶部刚好到达断层面下盘的煤层顶板。

可使用锚杆支护顶层,保证支护的稳定之
后,便可继续向前掘进。

如图1所示:
图1 后退挑顶法示意
1.2 后退卧底法
这种方法适合于当断层面造成掘进施工方向上的煤层下移的时候。

当卧底至断层面的时候,巷道的顶部刚好到达断层面的上盘的煤层顶板。

可使用锚杆支护顶层,保证支护的稳定
之后,便可继续向前掘进。

如图2所示:
图2 后退卧底法示意
2. 过大断层的方法
当煤矿巷道中遇到大断层时,其周围的岩石破碎松软,这时候,常规的方法和支护措施很难顺利通过,可以先用注浆的方法加固周围的岩石。

具体方法如下。

先导硐后注浆。

因为巷道断面较小,周围岩石的松动圈小,这种情况采用小断面导硐能顺利通过断层破碎带。

在小断面巷道过断层后,再在巷道内以2.0m的间距,按成巷后的设计断面轮廓线1.5m的间距,布置注浆钻孔,钻孔深度以到达围岩加固拱三分之一的位置为准,见图3。

在施工至断层面10m左右的时候停止掘进,安装一个混凝土止浆垫,然后对迎头10m 范围内的巷道喷浆进行封闭。

然后从其前方,侧面,顶部和底部以一定角度打住浆孔,其深度和密度可根据具体情况而定。

完成这些后就可以正常进行掘进了。

图3 注浆孔布置图
3. 过断层的的支护
限于篇幅,本文只做写简要概述,锚网支护与架棚支护。

过断层时,迎头是一定要解决好支护工作。

煤层厚度为三米左右时,一般都会采用锚网支护,锚梁网支护巷道增加高度,多打两根锚杆,不会影响到巷道的使用。

但是当巷道遇到地堑、地垒等构造时,两断层间距在15m以内时,断层两侧除了打锚索来进行加强支护之外,还必须要打托棚来加强对其的支护,以防断层间岩体滑落而导致巷道事故的发生。

但是如果断层的间距大于30m的时候,在断层处打托棚加强支护就可以了。

三、过断层的安全措施
煤炭掘进时,遇到断层情况是不可避免的,意外总是发生于我们大意,加强工作人员的施工安全意识是非常重要的,当然更重要的还是煤炭掘进时的工作环境,要做好对员工的安全保障措施,本文主要列举了有以下几个方面:
(1)加强煤矿地区的地质调查工作,仔细浏览地质资料,制定出具体的施工方法与安全保护措施。

(2)严格坚持敲帮问顶制度,并让另一人在旁边监护,及时找出悬矸危岩,并用临时支护连接实顶。

(3)尽量减少围岩暴露的时间,争取一次成巷。

(4)保证支护设备的质量,能有效的连接实顶。

(5)要坚持使用前探梁临时支护与逼迎面墙装置等,严禁空顶的作业。

凡是没有使用前探梁
等临时支护的工作面应该立刻停止作业。

临时支护要紧跟迎头,放炮过后一定要及时将前探梁转移到工作面迎头,务必使工作人员在坚实的前探梁等临时支护的掩护下进行施工,使他们的安全得到保障。

(6)正确使用支护方式。

在选择支护方式时要充分考虑到顶板的岩石性质和支架的承载能力。

首先必须用锚杆支护加固顶板,使之成为一组合梁,来增强其强度,保持它的完整性。

然后再用支架来支撑顶板。

(7)事先装备防倒棚装置,以免造成冒顶事故。

(8)严格的按照施工方法来进行巷道支护。

使用棚架来支撑巷道时,必需要用拉杆或者撑木,使棚架成为一个整体,以免造成冒顶事故;当遇到断层面时要缩短棚距。

(9)需要爆破时,合理的选择爆破参数,控制好装药量, 掏槽眼尽可能靠近底板, 加大支护密度,减少对围岩和顶板的震动和破坏,保持围岩的稳定性和顶板的完整性。

(10) 在施工中要严格执行操作的规程,在交接班和安全检查制度的时候,要随时注意周围的巷道的状况,发生变化时,要及时上报和处理。

(11)到遇到地质变化时,需要改变支护措施,这时候,施工人员不得随意改变,要上报审批后才可以按照制定措施来施工。

四、结束语
随着我们社会主义发展的脚步的加快,对煤矿的需求也越来越大,所以,煤矿的开采工作也渐渐加大,在掘进中自然不可避免的要遇到各种断层,在当今的和谐社会环境下,我们更加重视开采人员的安全,那么对煤矿掘进迎头过断层技术的要求也越来越高。

本文就对现常见的断层技术做了些简要的描述,分类为小断层和大断层分别介绍了其过断层的技术及要注意的安全事项。

当然,除了上述的安全注意事项外,我们还要对基层的管理人员和技术人员进行专业技术培训,提高个人素质,增强专业素养。
