回转接头工作原理

回转接头工作原理回转接头是一种常用的机械传动装置，主要用于连接两个旋转轴，使之具有相对的旋转能力。

回转接头工作原理基于机械运动学原理和摩擦学，通过合理设计的结构和相关机件实现旋转轴之间的传递力矩和转动平滑。

一、结构组成回转接头通常由内外环、滚子、钢球、保持架等多个部分组成。

其中内外环是主要承受转动力矩的部分，滚子和钢球负责传递力矩和减少摩擦，保持架起到固定和稳定部分的作用。

这些零部件通过精密加工和装配形成一个完整的回转接头。

二、工作原理回转接头的工作原理与传统的滚动轴承相似，主要包括滚动和滑动两种运动方式。

1.滚动运动当外环和内环间存在相对的旋转运动时，滚子和钢球就处于滚动状态。

滚子的滚动接触能够有效的减小摩擦，并转化为滚动阻力。

这样能够在一定程度上降低能耗和磨损。

此时滚子所承受的力矩与内外环之间的转动差异有关，滚子与内外环的接触点不断变化，实现了平滑传递力矩的效果。

2.滑动运动在特殊情况下，如承受垂直方向的力矩或发生润滑剂不足时，滚子与内外环之间可能会出现瞬间的滑动。

滑动行为主要依靠润滑剂的作用，通过增加滚子与内外环之间的接触面积减少摩擦，实现力矩的传递。

在滑动状态下，润滑剂不仅能起到润滑的作用，还能够吸收和分散产生的热量，保证接头传动的稳定性。

三、关键因素1.材质选择回转接头的材质选择要考虑到应用环境的要求，选用高强度、耐磨损的材料。

常见的材质有合金钢、不锈钢等。

2.结构设计合理的结构设计是回转接头工作成功的前提，要考虑内外环的配合间隙、滚子和钢球的尺寸等因素。

同时，保持架的设计也是关键，可以增强整个接头的稳定性和承载能力。

3.润滑剂润滑剂对于回转接头的正常工作至关重要，它能减少摩擦和磨损、降低噪音、冷却和润滑接头，并对抗腐蚀和防止氧化。

四、应用领域回转接头广泛应用于各种机械设备中，如挖掘机、塔吊、物流设备、工程机械等。

它们能够在较小的空间内实现两个轴之间的旋转连接，使得设备能够在复杂环境下高效、平稳地工作。

旋转接头如何分类

腾旋科技告诉你：旋转接头如何分类旋转接头是将流体介质从静止的管道输入到旋转或往复运动的设备中，再从旋转接头中排出的连接密封装置，简称“旋转接头”。

旋转接头应用情况不同，通常可以分为不同类型，大致包括：液压旋转接头、高压旋转接头、多通路旋转接头、高速旋转接头、高温旋转接头、多通路旋转接头、中央回转接头、盾构机专用旋转接头，挖掘机专用旋转接头、机床专用旋转接头等。

旋转接头是能360度旋转，并能传输介质的密封连接部件，扭力小密封性良好，使用寿命长，可以与真空发射器配合使用。

一般情况下，旋转接头是用于过气的，接头内部的管路直径会与外接气管的直径一样大。

接头内部的管路直径将会比外接的气管大1-2mm，这样设计的目的就是为了能将设备内部的气体抽取干净，不留残余气体。

旋转接头一般分为几个级别，高速型，高压型，标准型，这三个等级的旋转接头主要的技术参数差异在于，高速型旋转接头的工作转速一般要高于1000rpm，高压型气动旋转接头的工作压力高压100kg，而标准型旋转接头的转速在1000rpm以内，工作压力在100kg以下温度常温。

腾旋科技旋转接头按通过介质分可分为：导热油旋转接头、水用旋转接头、蒸汽旋转接头、液压油旋转接头以及一些通特殊介质的旋转接头。

除了依照传输介质类型外，还得看能承受的温度范围。

温度高低主要取决于材质，比如浸渍酚醛树脂石墨材料用在180℃以下，浸渍呋喃树脂石墨和浸渍白合金石墨用在200℃以下，浸渍青铜石墨和浸渍银石墨用在500℃以下，纯石墨一般不超过500℃，而最好在430℃以下，青铜最好在300℃以下。

而液压旋转接头的温度范围，不仅要考虑所能承受的高温，还得考虑所能承受的低温范围，低温的液体介质多为盐水和各种液化气体，旋转接头密封圈用的氟橡胶到-20℃，聚四氟乙烯到-50℃，在更低的温度下，则和高温情况一样用金属密封圈和金属波纹管做密封即可。

旋转接头的结构和工作原理(图解一)

旋转接头的结构和工作原理（图解一）机械密封结构旋转接头(简称旋转接头)的工作原理，是通过轴向力将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上，使其保持密封。

动环(空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。

在一般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空心轴，球面弹簧座等)以及轴向密封元件一起构成的。

它具有密封面加工精确、费用少和消除空心轴磨损的优点。

为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面，球面的磨损而造成的不良状态，旋转接头内至少要包含一个弹性元件，例如，弹簧、波纹管。

图2-1为球面或球面和端面组合型密封结构，双向内管旋转式旋转接头。

为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多，能适应配用设备的强烈振动和摇摆。

从图2-1中看出，动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17；补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。

这一结构有六个密封点(面)，即a、b、c、d、e、f。

a、b点(面)相对转动密封，，是靠弹簧18和被密封的流体压力在相对运动的球面体(动环)4和17(球面弹簧座)与补偿环(静环或游动环)3接触面(球面)上产生一合适的压紧力，使这两个光洁的球面紧密贴合而达到密封的目的。

两球面之所以必须光洁，零件的同心度，球面度要求较高，是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。

c、d点(面)，是两个端面密封。

当配用设备振动和摇摆不大，压紧力合适时，两个补偿环3一般处于静止状态，属于静密封情况。

当配用设备振动和摇摆强烈，压紧力较大时，由于补偿环3的外径与壳体6的内径之间因留有较大的间隙，它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动，但相匹配的接触端面必须光洁、平直。

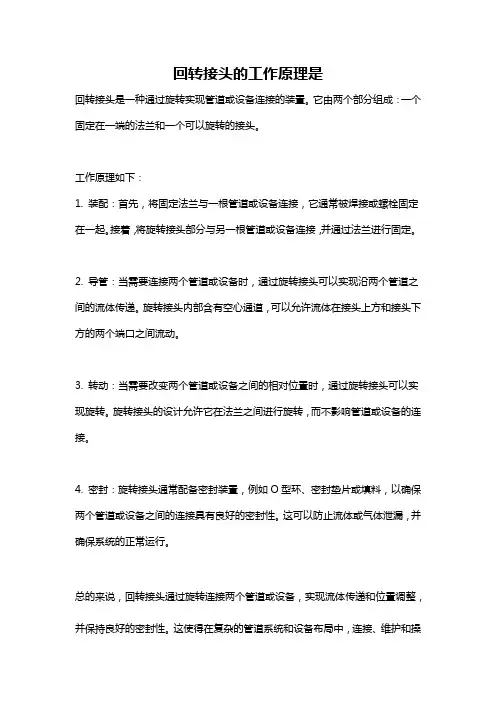

回转接头的工作原理是

回转接头的工作原理是
回转接头是一种通过旋转实现管道或设备连接的装置。

它由两个部分组成：一个固定在一端的法兰和一个可以旋转的接头。

工作原理如下：
1. 装配：首先，将固定法兰与一根管道或设备连接，它通常被焊接或螺栓固定在一起。

接着，将旋转接头部分与另一根管道或设备连接，并通过法兰进行固定。

2. 导管：当需要连接两个管道或设备时，通过旋转接头可以实现沿两个管道之间的流体传递。

旋转接头内部含有空心通道，可以允许流体在接头上方和接头下方的两个端口之间流动。

3. 转动：当需要改变两个管道或设备之间的相对位置时，通过旋转接头可以实现旋转。

旋转接头的设计允许它在法兰之间进行旋转，而不影响管道或设备的连接。

4. 密封：旋转接头通常配备密封装置，例如O型环、密封垫片或填料，以确保两个管道或设备之间的连接具有良好的密封性。

这可以防止流体或气体泄漏，并确保系统的正常运行。

总的来说，回转接头通过旋转连接两个管道或设备，实现流体传递和位置调整，并保持良好的密封性。

这使得在复杂的管道系统和设备布局中，连接、维护和操
作更加灵活和便捷。

钢包回转台液压旋转接头渗漏原因分析及改进

寿命短、液压油渗漏严重的问题。据统计，从２００７年６月开始，旋转接头上线时间很短就会发生泄漏现象，且泄漏越来越严重，平均使用２０天就必须更３换，最短的使用１月就发生漏油现象，不但污染了个环境，而且造成液压油巨大的浪费，而且，每年都必须花费大量的费用进行维修。本文作者针对该液压旋转接头存在的问题，从工作原理和结构上对该液压旋转接头进行了分析，找到了问题的症结，对该液压旋
代原使用的深沟球轴承，以及采用新型孔用回转方形圈替代原使用的孔用格莱圈，对液压旋转接头进行了改造，减少了
钢包回转台液压旋转接头的渗漏油对环境的污染，提高了使用可靠性。
关键词：旋转接头；钢包回转台；泄漏
中图分类号：Ｔ４文献标识码：Ｂ文章编号：２４— １０（０１１１２— Ｂ２０５０５２１）０— ２３
ＩｐｒｖｍｅｔａｄＡｎａｙｉｎＬｅｋｇｕｅｆＨｙｒｕｉｍｏｅｎｎｌｓｓｏａａｅＣａｓｓｏｄａｌｃ
ＲｏａｙＪｉｔｏｄｅＴｕｒｔｔｒｏｎｆＬａｌｒｅ
ｒａｏｓｏｙｒｕｉｉｌａａｅｗｅｅａａｙｅＡｅａｇｌｒｃｎａｔｂｌｂａｉｇｒｓｄｉｓｅｄｏｅｄｅｒｏｅｅｓｎｆｈｄａｌｏｌｅｋｇｒｎｌｚｄ．ｎｗｎｕａｏｔｃａｌｅｒｎｓｗｅｅｕｅｎｔａｆｔｅｐｇｏｖｃｈ

双向流通式旋转接头的原理

双向流通式旋转接头的原理
双向流通式旋转接头是一种常用于输送液体、气体等介质的机械设备，它具有优良的密封性、可靠的耐腐蚀性等特点，是现代工业生产中必不可少的一种工具。

下面将详细介绍它的原理。

一、什么是双向流通式旋转接头
双向流通式旋转接头，英文名称为“Swivel Joint”，是指由两个液压管道组成的旋转连接，旋转接头两侧的接头部分可以保持原样不动，而中间的旋转部分则可以任意转动。

这种接头适用于高速旋转设备中，例如各类回转滤板、卷筒等的联接，它可以使液压流体沿两个管道的连接进行双向流动，从而实现连接的传递和控制。

二、双向流通式旋转接头的原理
双向流通式旋转接头的旋转原理基于机械传动原理，它包含一个内置旋转轴心的旋转环和两个固定的连接端，旋转环内部有两个通道，从而可以实现两个介质之间的流动互通。

接头的密封性是由密封圈和密封垫来保障的，而且这种密封的方式是桶形密封和O形密封相结合。

三、双向流通式旋转接头的结构和类型
双向流通式旋转接头的结构分为六部分：旋转接头本体、密封环、密封垫、止动环、传动环以及固定连接端。

按照具体的应用场景和介质性质的不同，双向流通式旋转接头的类型也有多种分类方式，例如：按照端口大小、压力等级、旋转角度、材质等方式进行分类。

四、双向流通式旋转接头的适用范围
双向流通式旋转接头适用于多种行业和领域，例如：石油、化工、冶金、电力、轻工、纺织、造纸、水泥、船舶等工业领域，还可以用于
污水处理系统、水利灌溉系统、消防系统、油田钻井等方面。

总之，双向流通式旋转接头在现代工业生产过程中发挥着巨大的作用，其原理和结构设计的合理性是确保其正常运行和使用的关键。

旋转接头安装使用说明书

旋转接头安装使用说明书在安装旋转接头前应根据本说明书的要求正确安装,否则其密封性能及其寿命将不能充分发挥出来。

一、旋转接头安装使用注意事项在安装旋转接头之前，清除管道以及辊筒和旋转接头内部所有硬质颗粒和其它污物，在未与配用输送流体的管道连接前应做以下工作：1、用手或工具扳动旋转接头壳体，检查是否转动灵活，否则需查找原因，进行调整。

2、检查并调正流体进入或引出管道位置是否与旋转接头相应孔道对应并符合设计要求。

3、装配旋转接头的止转和承重吊装结构零件，并调整其壳体与空心轴同心度一致，防止旋转接头装机使用时壳体振摆或转动。

4、把金属软管和过渡接头、法兰直接与旋转接头相连，连接时用工作台台钳夹持旋转接头壳体安装。

5、内管的安装：把内管连接到旋转接头内。

6、空心轴的安装：把旋转接头外管体和设备轴颈相连接，连接时尽可能地使外管体与轴颈同心。

且沿空心轴管360°圆周方向间隙应均匀一致。

二、附件的安装及结构简介旋转接头与输送流体的管道之间的连接，中间均配一段金属挠性软管，其配用挠性软管长度推荐选用下面数值：lin(25mm)以下（指公称英制、公制管径）取400-500mm；lin(25mm)以上取≥500-700mm。

配置金属软管的目的这里将其归纳如下：1、弥补流体输送管道与旋转接头连接之间的同心度、位移、偏斜等偏差。

2、补偿安装、使用过程中由于旋转接头摩擦副的磨损所造成的轴向位移和温度引起的热胀冷缩位移。

3、用以降低和减弱输送流体压力脉动所引起的振动和配用设备在运转过程中所引起的振动。

配装金属软管以减少或消除旋转接头在安装、使用过程中由于同心度、垂直度、设备振动、偏摆等因素对它密封性能和寿命的影响。

三、安装使用后就开始泄漏的原因及处置对策1、空心轴与配用旋转体同心度不够：检查尺寸精度，调整与旋转体的固定连接。

2、壳体或底盖底孔与空心轴周围间隙不等（密封环倾斜）：调整吊挂、支承或导向杆结构及金属软管松紧度，保证空心轴、壳体与配用旋转体的同心度。

一进多出型旋转接头

适用范围
转速: 2m/s
温度: 220℃
压力: 35Mpa
介质：水、液压油、冷却剂、真空、压缩气体等
产品参数
一进多出型旋转接头主要有一进两出，一进三出，一进四出等多通道流通旋转接头。

单通路进多通路出旋转接头一个独立通路流通多个通路，他的连接方式可以用螺纹连接或法兰连接，螺纹可选 NPT 螺纹,英制螺纹,公制螺纹.
产品采用整体系设计，全进口高精度轴承支撑，内部采用超耐磨
性材料密封，它具有体积小，重量轻，回转力矩稳定，不受供给压力及温度变化影响，长时间放置后，回转力也不受影响.
适应用于自动化行业，食品行业，造纸行业，数控机床行业，印刷行业，半导体行业,军工领域,食品行业,塑料成型挖掘机行业多种行业等.。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

液压回转接头|直通两端外螺纹环保设备通水用旋转接头
球体摆动旋转接头|船舶用通海水回转接头
往复式回转接头|90度碳钢两端法兰连接
碳钢不锈钢回转接头|法兰连接大口径回转接头
回转接头|不锈钢304焊接式360度旋转管道旋接头
90度法兰连接旋转接头|90度焊接式360度旋转回转接头
液压气动高压旋转接头|直通两端螺纹QPQ表面处理回转接头塔吊喷淋万向节|360度旋转内外螺纹直通90度连接
超短两焊接式通水气液压油旋转接头
环保化工设备行业用耐腐蚀性旋转接头|快换式旋转接头
90度法兰连接旋转接头
船舶用通海水回转接头
不锈钢304两端法兰万向回转接头
两端弯头焊接式旋转接头
不锈钢304焊接式360度旋转管道旋接头
360度旋转两端法兰万向旋转接头
360度旋转内外螺纹直通90度连接
不锈钢304焊接式360度旋转管道旋接头
大口径100不锈钢回转接头
90度弯头不锈钢306度万向回转接头
一端法兰一端弯头360度回转接头
直通两端螺纹QPQ表面处理回转接头
一端法兰一端弯头360度回转接头
万向节360旋转法兰直通连接旋转接头
不锈钢直通两端法兰连接360度回转接头
一端法兰一端弯头360度回转接头
不锈钢直通两端法兰连接360度回转接头
一端法兰一端弯头360度回转接头
不锈钢直通两端法兰连接360度回转接头
DNDN25，32,40法兰连接360度回转接头
塔吊喷淋万向节
产品特点
产品规格：DN20--DN820
材质：碳钢、不锈钢304/316L
介质：通水、气、液压油、氧气、氮气、耐酸碱耐腐蚀
工作温度：回转旋转接头正常情况下我们的旋转管接头可以承受的工作温度为40℃至400℃
工作压力：正常工作压力范围为10至315bar
工作转速：JSDN型旋转管接头设计时考虑的是较慢的转速，一般情况为ηmax=20—30min-i,这种转速下可保证封特殊情况下的转速可达ηmax=280-30min-i
行业：环保、管道、医疗、食品、酒水、轻台机构、液压回转、船舶、
暖风机等
环保设备化工行业回转旋转接头使用条件：
我们提供的JSDN型旋转管接头可以广地应用于各种场合，适用于多种介质，如水、污水、液压油、其它油、化工晶、煤气及生活资料如牛奶、肉汁，巧克力等。

将旋转管接头与弯管或拐角构件合起来，就可组成不同结构式样的挠性管路。

我们提供已经装配好的本套挠性管路，可以根据就应用场所的需要及温度装入不同材料的密封件。

我们可按客户要求在旋转管接头里采用内，外双层密封，保证“滴水不漏”。

JSDN型旋转管接头可以与各种螺纹接头或法兰接头任童组合起来。

我们建议在订旋转管接头的同时也订购所需要的连接件。
