沪科版九年级物理第十四章单元测试题(含答案)
1 沪科版九年级物理第十四章单元测试题（含答案）
一、单选题
1．甲、乙两小球用绝缘细绳悬挂，下列四种情况中，甲、乙两球一定都带电的是（ ）
A． B． C． D．
2．下列说法正确的是（ ）
A．摩擦起电的过程中创造了电荷
B．电路中有电源就一定会有持续的电流
C．两节新干电池串联电压为3V
D．电路都是由电源、开关、导线和灯泡组成的
3．根据如下左图所示的实物电路，与该实物连接相对应的电路图是图中的（ ）
A． B．
C． D．
4．如上右图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（ ）
A．开关S只控制灯泡L1 B．电流表A1测量灯泡L1电流
C．电流表A2测量L2电流 D．电流表A1、A2的示数一定相等
5．抗击新型冠状病毒需要随时监测体温，小沙同学利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。热敏电阻R的阻值随温度的升高而减小，他把电表的刻度值都改为相应的温度值，且温度升高时电表的示数变大，在图所示的电路图中，闭合开关，符合设计要求的是（ ）
2 A． B．
C． D．
6．如下左图所示的电路图S1和S2都闭合，以下说法中正确的是（ ）
（6题） （8题） （9题）
A．电动机和小灯泡串联
B．如果小灯泡烧了，电动机也停止工作
C．流过电动机的电流和流过小灯泡的电流一定相等
D．电动机两端的电压和小灯泡两端的电压相等
7．关于电流表和电压表的使用，下列说法不正确的是（ ）
A．电流表不能直接连接到电源两极 B．应先使用小量程进行“试触”
C．使用前应检查指针是否对准零刻度线 D．电压表使用时应与待测用电器并联
8．将全新的2节干电池、开关、完好的电流表、电压表、小灯泡连接成如上中图所示的电路，各处接触良好。当开关闭合后，会出现（ ）
A．电流表示数约为0，电压表示数约为3V B．小灯泡发光较暗
C．电流表示数约为0，电压表示数约为0V D．电流表可能被烧坏
9．如上右图，电源电压恒定不变，闭合开关S，电路正常工作一段时间后，电压表V2的示数变大，出现这一现象的原因可能是（ ）
A．灯L的灯丝可能烧断 B．电阻R可能短路
C．灯L的亮度可能不变 D．电阻R可能断路
10．如下左图甲是常见的手持式电子测温仪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，在测量人的体温时，下列分析正确的是（ ）
3
A．显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而增大
C．被测温者体温越高，电路消耗的电功率越大
D．将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小
二、填空与作图题
1．不同物质的原子对电子的束缚能力强弱程度不同。小明用毛皮摩擦橡胶棒，橡胶棒会带上负电荷，因为橡胶棒的原子对电子的束缚能力 （选填“强”或“弱”）。
2．在宾馆的客房常常需要插卡用电，如上右图所示。插入房卡电路接通，拔出房卡电路断开，则房卡的作用相当于电路中的 接在干路上，房间里的电灯、电视等用电器是
（选填“串联”或“并联”）。
3．如下左图是某取暖器的简化工作电路图。图中元件M是装有扇叶的电动机，元件R通电时会产生热。若只闭合开关S1，取暖器 （选填“只送风”、“送热风”或“不送风”）。为了安全起见，取暖器一般都要安装一个跌倒开关S，当取暖器倾倒时整个电路断开，则跌倒开关S应安装在图中的 处（选填“a”“b”或“c”）。
4．如上右图电流表读数是 A；如果接另一个量程，则读数是 A，分度值是
A。
5．小明用两节旧的干电池作电源，进行了如图甲所示电路的探究实验。当他闭合开关S后，发现电表的指针偏转如图乙所示(假设各电路元件均完好)，则b电流表的读数应为
A，通过L2的电流为 A，电源电压为 V。
4
6．如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则电压表V1用的量程是 V，小灯泡L1上的电压U1= V．
7．根据如下左实物图，画出对应的电路图。
8．在如上右图所示电路的○里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。
三、实验探究题
1．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示。
（1）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把
接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是
；
（2）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应该 ；
（3）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间
5 的电压UAB、UBC、UAC。下列说法正确的是______；
A．IA>IB>IC B．IA （4）为了使结论更有普遍性，可采用的方法是：__________。 A．换用不同规格灯泡多次实验 B．改变电源电压多次实验 2．在“探究串联电路中电压的规律”的实验中： （1）根据图甲正确连接电路，与B点相连的是电压表的 接线柱； （2）闭合开关，电压表示数如图乙所示，此时电压表的示数为 V；为了使实验结果更准确，接下来应该：断开开关， ； （3）调整后，再次闭合开关，测量电压UAB、UBC、UAC，并把实验数据记录在表格中。分析表格得结论：串联电路中， 。（写出UAB、UBC和UAC之间的关系式即可） 实验次数 UAB/V UBC/V UAC/V 1 2.3 0.7 3.0 2 2.0 1.0 3.0 3 1.8 1.2 3.0 四、综合题 1． （1）如图甲所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，此时铅笔芯中的电流方向是 （选填“a到b”或“b到a”），说明铅笔芯是 （选填“导体”或“绝缘体”），当夹子向a端移动时，小灯泡的亮度 ； （2）把铜片、铁片插入半个切开的橙子中，就制成了一个水果电池，用电压表测量该电池的电压时，如图乙所示，则铁片是水果电池的 极，该水果电池的电压为 6 V； （3）如图丙有A，B两个验电器，其工作原理是 ，若A带正电，B不带电，现用一导体棒将A，B两个验电器的金属球连接，连接的瞬间，以下说法正确的是 。 A．电流方向A流向B B．正电荷从A的金属球转移到了B的金属球 C．电子从B的金属球转移到了A的金属球 2．如图甲所示，已知电源电压8V保持不变，闭合开关S，电压表V1示数为5V，通过灯泡L2的电流如图乙所示，请解答下列问题： （1）灯泡L2两端的电压是多少？ （2）通过灯泡L1的电流是多少？ （3）若灯泡L1灯丝烧断，则电压表V2的示数是多少？ 7 答案 一、1．A 2．C 3．C 4．B 5．B 6．D 7．B 8．A 9．D 10．C 二、1．强 2．开关；并联 3．只送风；c 4．0.32；1.6；0.1 5．1.2；0.9；2.5 6．0-15；2.5 7． 8． 三、1．（1）电流表；电流表没调零（2）换用小量程测量（3）D（4）A 2．（1）负（2）2；电压表换用小量程（3）UAB+UBC=UAC 四、1．（1）b到a；导体；变亮（2）负；0.6（3）同种电荷相互排斥；AC 2．（1）解：由图可知灯泡L1和L2串联，电压表V1测灯泡L1两端电压，所以灯泡L1两端电压U1＝5V，灯泡L2两端电压U2＝U-U1＝8V-5V＝3V 答：灯泡L2两端的电压是3V； （2）解：由图乙可知电流表的量程是0～0.6A，分度值是0.02A，示数为0.4A，即通过灯泡L2电流为0.4A，因灯泡L1和L2串联，所以通过灯泡L1电流I1＝I2＝0.4A 答：通过灯泡L1的电流是0.4A； （3）解：若灯泡L1灯丝烧断，则现在电路为断路，灯泡L2两端电压为零，而电压表V2测其电压，所以电压表V2的示数是0。 答：若灯泡L1灯丝烧断，则电压表V2的示数是0。

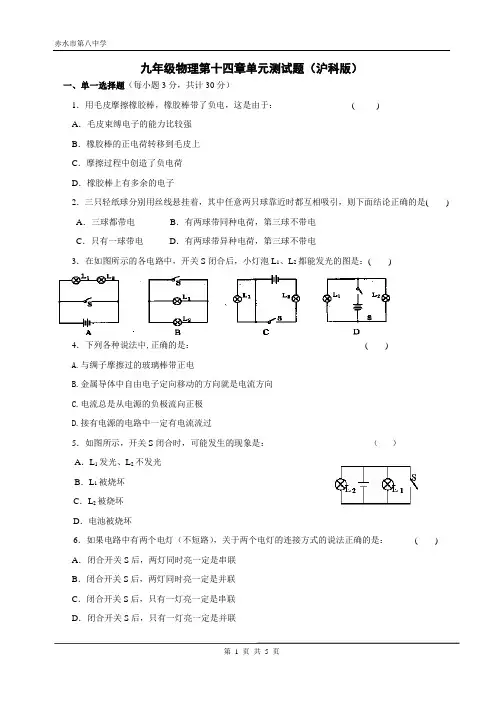

九年级物理第十四章单元测试题(沪科版)
赤水市第八中学
第 1 页 共 1 页 九年级物理第十四章单元测试题（沪科版）
一、单一选择题（每小题3分，共计30分）
1．用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于： ( )
A．毛皮束缚电子的能力比较强
B．橡胶棒的正电荷转移到毛皮上
C．摩擦过程中创造了负电荷
D．橡胶棒上有多余的电子
2．三只轻纸球分别用丝线悬挂着，其中任意两只球靠近时都互相吸引，则下面结论正确的是( )
A．三球都带电 B．有两球带同种电荷，第三球不带电
C．只有一球带电 D．有两球带异种电荷，第三球不带电
3．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的图是：(
)
4．下列各种说法中,正确的是： ( )
A.与绸子摩擦过的玻璃棒带正电
B.金属导体中自由电子定向移动的方向就是电流方向
C.电流总是从电源的负极流向正极
D.接有电源的电路中一定有电流流过
5．如图所示，开关S闭合时，可能发生的现象是： （ ）
A．L1发光、L2不发光
B．L1被烧坏
C．L2被烧坏
D．电池被烧坏
6．如果电路中有两个电灯（不短路），关于两个电灯的连接方式的说法正确的是： ( )
A．闭合开关S后，两灯同时亮一定是串联
B．闭合开关S后，两灯同时亮一定是并联
C．闭合开关S后，只有一灯亮一定是串联
D．闭合开关S后，只有一灯亮一定是并联 赤水市第八中学
第 2 页 共 2 页 7．下列说法中正确的是 ： （ ）

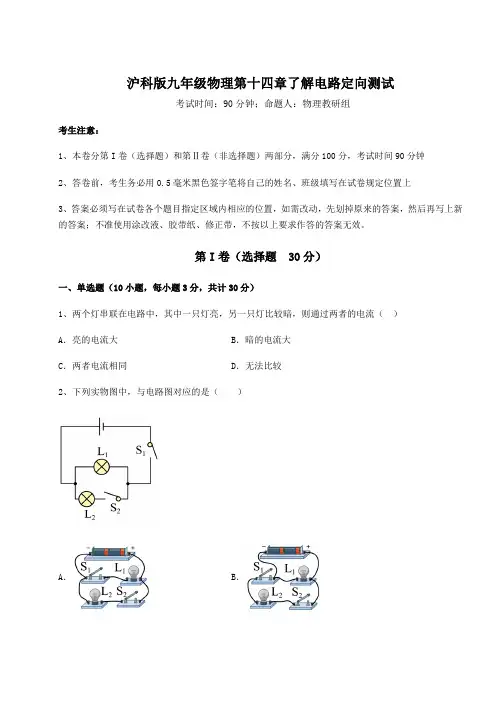

沪科版九年级物理第十四章了解电路定向测试试题(含解析)
沪科版九年级物理第十四章了解电路定向测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流（ ）
A．亮的电流大 B．暗的电流大
C．两者电流相同 D．无法比较
2、下列实物图中，与电路图对应的是（ ）
A． B． C． D．
3、下列现象中，不能用分子动理论解释的是（ ）
A．湿衣服在阳光下逐渐晒干
B．海绵很容易被压缩
C．春天，校园里花香扑鼻
D．酒精和水混合后总体积变小
4、关于运动和能量以下说法中错误的是（ ）
A．灰尘飞舞属于微观运动 B．原子由原子核及核外电子组成
C．从远处闻到花香说明分子在运动 D．行驶中的汽车具有能量
5、如图所示，当S1、S2都闭合时（ ）
A．只有R3接入电路
B．R2和R3接入电路，且R2和R3并联
C．R1、R2、R3都接入电路，且它们并联
D．R1、R2、R3都接入电路，且它们串联
6、如图所示，电流表测量的是_____的电流（ ）
A．灯泡L1 B．灯泡L2
C．干路电流 D．L1、L2总电流
7、在如图所示的四个电路中，闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表不是直接测出L1两端电压的电路图是（ ）
A． B．
C． D．
8、如图所示，电流表A1的示数为0.4A，干路电流为0.9A，则流经L2的电流为（ ）
A．1.3A B．0.4A C．0.9A D．0.5A
2022年最新精品解析沪科版九年级物理第十四章了解电路专题测试试题(含答案解析)
沪科版九年级物理第十四章了解电路专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，由此可知道（ ）
A．小球一定带正电 B．小球一定带负电
C．小球可能带正电，也可能不带电 D．小球一定不带电
2、下列能说明组成物质的分子都在不停的运动的是（ ）
A．新冠病毒的传播 B．扫地时灰尘飞扬
C．冬日大雪纷飞 D．墙里开花墙外香
3、下列现象能说明分子在做无规则运动的是（ ）
A．秋天落叶纷飞 B．气体容易被压缩
C．百合花散发着浓郁的香气 D．把瓶子中的水倒入杯中
4、关于运动和能量以下说法中错误的是（ ）
A．灰尘飞舞属于微观运动 B．原子由原子核及核外电子组成
C．从远处闻到花香说明分子在运动 D．行驶中的汽车具有能量
5、如图，气球与头发摩擦，头发会随着气球飘起来。下列说法正确的是（ ）
A．气球与头发摩擦时创造了电荷
B．气球因摩擦带电而成为导体
C．气球与头发摩擦后，它们带等量的异种电荷
D．气球与头发摩擦后，它们带不等量的同种电荷
6、下列现中，解释正确的是（ ）
A．粉笔用力捏碎变成粉末，说明物体是由分子组成的
B．大雪四处飞扬，说明分子在永不停息的做无规则运动
C．破镜难圆，说明分子之间在有斥力
D．水和酒精混合后体积变小，说明分子之间存在间隙
7、下列各电路图中，电压表能测出灯L2两端电压的是（ ）

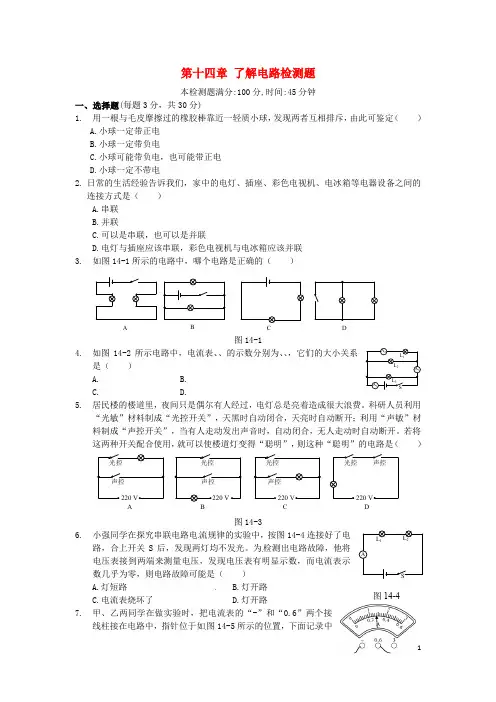

九年级物理全册 第十四章 了解电路综合检测题(含解析) 沪科版
1 第十四章 了解电路检测题
本检测题满分:100分,时间:45分钟
一、选择题(每题3分，共30分)
1. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（ ）
A.小球一定带正电
B.小球一定带负电
C.小球可能带负电，也可能带正电
D.小球一定不带电
2. 日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（ ）
A.串联
B.并联
C.可以是串联，也可以是并联
D.电灯与插座应该串联，彩色电视机与电冰箱应该并联
3. 如图14-1所示的电路中，哪个电路是正确的（ ）
图14-1
4. 如图14-2所示电路中，电流表、、的示数分别为、、，它们的大小关系是（ ）
A. B.
C. D.
5. 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ）
ABCD220 V声控光控声控光控220 V220 V声控光控220 V光控声控 图14-3
6. 小强同学在探究串联电路电流规律的实验中，按图14-4连接好了电路，合上开关S后，发现两灯均不发光。为检测出电路故障，他将电压表接到两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）
A.灯短路 B.灯开路
C.电流表烧坏了 D.灯开路
7. 甲、乙两同学在做实验时，把电流表的“-”和“0.6”两个接线柱接在电路中，指针位于如图14-5所示的位置，下面记录中图14-4 ABCDL3A1A2A3L2L1SL2L1SA 2 图14-8 正确的是（ ）

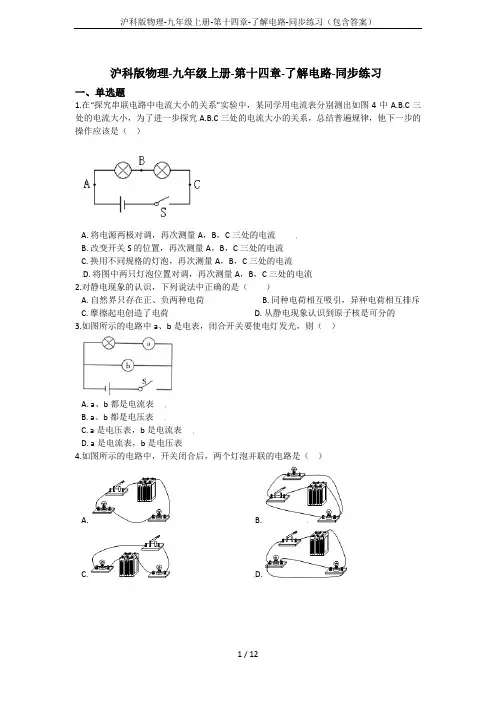

沪科版物理-九年级上册-第十四章-了解电路-同步练习(包含答案)
沪科版物理-九年级上册-第十四章-了解电路-同步练习（包含答案）
1 / 12 沪科版物理-九年级上册-第十四章-了解电路-同步练习
一、单选题
1.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图4中A.B.C三处的电流大小，为了进一步探究A.B.C三处的电流大小的关系，总结普遍规律，他下一步的操作应该是（ ）
A. 将电源两极对调，再次测量A，B，C三处的电流
B. 改变开关S的位置，再次测量A，B，C三处的电流
C. 换用不同规格的灯泡，再次测量A，B，C三处的电流
D. 将图中两只灯泡位置对调，再次测量A，B，C三处的电流
2.对静电现象的认识，下列说法中正确的是（ ）
A. 自然界只存在正、负两种电荷 B. 同种电荷相互吸引，异种电荷相互排斥
C. 摩擦起电创造了电荷 D. 从静电现象认识到原子核是可分的
3.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（ ）
A. a、b都是电流表
B. a、b都是电压表
C. a是电压表，b是电流表
D. a是电流表，b是电压表
4.如图所示的电路中，开关闭合后，两个灯泡并联的电路是（ ）
A. B.
C. D.
沪科版物理-九年级上册-第十四章-了解电路-同步练习（包含答案）
2 / 12 5.如图，电源电压保持不变,只闭合开关S，灯泡L正常发光，再闭合开关S1 ， 则（ ）

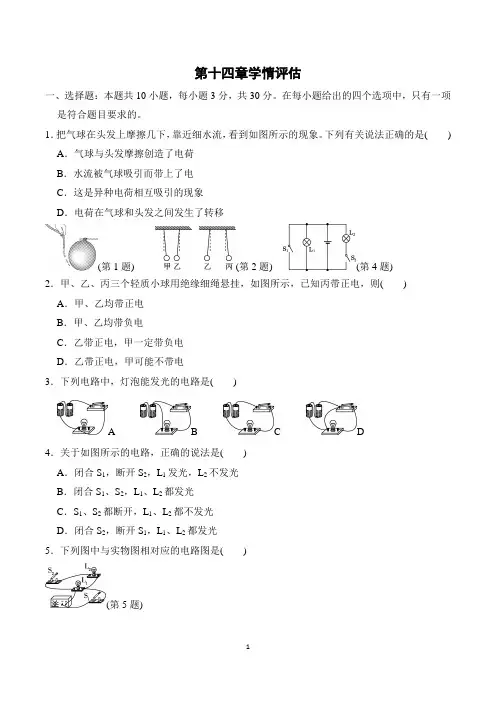

沪科版九年级上册物理第十四章同步测试试卷及答案
1 第十四章学情评估
一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．把气球在头发上摩擦几下，靠近细水流，看到如图所示的现象。下列有关说法正确的是( )
A．气球与头发摩擦创造了电荷
B．水流被气球吸引而带上了电
C．这是异种电荷相互吸引的现象
D．电荷在气球和头发之间发生了转移
(第1题) (第2题) (第4题)
2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则( )
A．甲、乙均带正电
B．甲、乙均带负电
C．乙带正电，甲一定带负电
D．乙带正电，甲可能不带电
3．下列电路中，灯泡能发光的电路是(
)
A B C D
4．关于如图所示的电路，正确的说法是( )
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1、S2，L1、L2都发光
C．S1、S2都断开，L1、L2都不发光
D．闭合S2，断开S1，L1、L2都发光
5．下列图中与实物图相对应的电路图是(
)
(第5题)
2
A B C D
6．小明为养鸡场设计报警器电路，养鸡场的前、后门分别装有开关S1、S2，动物闯入时，开关会自动闭合，要求：只要动物闯入任意一个门，电铃都能响起警报。图中符合设计要求的是(
)
A B C D
7．在下列各选项中，能测出灯L1两端电压的正确电路图是(
)
8．如图所示，当开关S闭合后， 三个电流表的示数分别为I1、I2、I3，则( )
A．I1＞I2＞I3 B．I1＝I2＝I3 C．I1＜I2＜I3 D．I1＝I2＋I3
(第8题) (第9题) (第10题)
(第11题)
9．如图所示，当开关S闭合时，下列说法正确的是( )
A．L1与L2并联，A1测量的是通过L1的电流
2022年精品解析沪科版九年级物理第十四章了解电路章节测评试题(含答案解析)
沪科版九年级物理第十四章了解电路章节测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造；进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是（ ）
A． B．
C． D．
2、下列现象中，能说明分子不停地做无规则运动的是（ ）
A．细雨濛濛 B．雪花飞舞
C．桂花飘香 D．树叶飘落
3、下列能说明组成物质的分子都在不停的运动的是（ ）
A．新冠病毒的传播 B．扫地时灰尘飞扬 C．冬日大雪纷飞 D．墙里开花墙外香
4、取两个相同的验电器A 和B，使A 带负电，B 不带电，可以看到 A 的金属箔张开，B 的金属箔闭合。如图甲和乙所示，分别用橡胶棒和带有绝缘柄的金属棒把 A 和B 连接起来，下列说法正确的是（ ）
A．图甲中，用橡胶棒把A 和B 连接起来，B金属箔的张角会变大
B．图乙中，用金属棒把A 和B 连接起来，A 金属箔的张角会变小
C．图甲中，将有少部分负电荷通过橡胶棒从A 移动到B
D．图乙中，电流将通过金属棒从 A 流到B
5、小明按如图所示的电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（ ）
A．A处最大 B．B处最大 C．C处最大 D．三处都是一样大
6、有A、B、C三个轻质小球，其中A球带负电。现将A分别与B、C靠近，它们相互作用的情况如图1甲、乙所示，下列判断正确的是（ ） A．B球一定带负电 B．B球可能不带电
2020年沪科版九年级物理全一册第14章《了解电路》达标测试卷(含解析)
word版
初中物理
1 / 7 第十四章达标测试卷
一、填空题(每空2分，作图2分，共22分)
1．摩擦起电的实质是电子的转移，而摩擦过程中电子发生转移是因为不同物质原子核对电子的束缚能力强弱不同。物理学上规定，丝绸摩擦过的玻璃棒带正电，由此可以推知：对电子束缚能力较强的是________(填“玻璃”或“丝绸”)。
2．如图所示，用丝线悬挂两个轻质绝缘小球。已知甲球与丝绸摩擦过的玻璃棒相排斥，则乙球带电情况是______________。
(第2题) (第3题) (第4题)
3．在如图所示的电路中，闭合开关后将出现短路，要使电路中两灯串联，需要拆除导线________。
4．如图所示展示了电流三大效应之一“电流的化学效应”：把A、B两根碳棒分别与电源两极连接后插入盐水中(A、B在盐水中没有接触，其中B接电源正极)，盐水中的负电荷向B移动，正电荷向A移动，出现了正负电荷“分离”的现象；盐水中的电流方向是从__________(填“A到B”“B到A”或“两个都有”)。
5．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1的电流为________。
(第5题) (第6题) (第7题)
6．如图电路中，当S2、S4闭合，S1、S3断开时，________灯泡发光；当S1、S2、S3、S4都闭合，________(填“有”或“无”)灯泡发光。
7．A、B两个灯泡的电流与其两端电压的关系如图所示。将A、B串联后接入电路，当通过A的电流为0.3 A时，A和B两端的总电压是________V。 word版
初中物理
2022年精品解析沪科版九年级物理第十四章了解电路专题训练试题(含答案解析)
沪科版九年级物理第十四章了解电路专题训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列数据中，最接近实际情况的是（ ）
A．冬季洗澡水的温度大约是60℃ B．手机的质量约20g
C．医用口罩面积约2dm2 D．家用空调制冷时电流大约是1A
2、电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，试判断下列的选项正确的是（ ）
A．L0不亮，说明该支路断路
B．L0不亮，说明该支路正常
C．L0发光呈暗红色，说明该支路短路
D．L0不亮，说明该支路短路 3、如图所示的电路中，要使电阻R1和R2组成串联电路，则应将（ ）
A．S2闭合，S1、S3断开 B．S3闭合，S1、S2断开
C．S1、S2闭合，S3断开 D．S2、S3闭合，S1断开
4、关于扩散现象，下列说法错误的是（ ）
A．扩散现象受温度影响 B．扩散现象表明分子在永不停歇的做无规则运动
C．花香四溢属于扩散现象 D．热水中加入冷水变成温水属于扩散现象
5、如图所示的电路中，闭合开关S后，通过两个灯泡L1、L2的电流分别为I1、I2，通过电源的电流为I。下列判断中一定正确的是（ ）
A．I>I1>I2 B．I=I1+I2 C．I=I1=I2 D．I>I1=I2
6、共享电瓶车上有一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），电瓶车才能正常启动，下列电路符合要求的是（ ）
2022年沪科版九年级物理第十四章了解电路专题练习试题(含答案解析)
沪科版九年级物理第十四章了解电路专题练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列有关说法正确的是（ ）
A．这是一个串联电路，且U2=U1+U3，I1=I2
B．这是一个串联电路，且U1+U2=U3，I=I2
C．这是一个并联电路，且U2=U1=U3，I1
D．这是一个并联电路，且U2=U1+U3，I1>I2
2、小明观察到击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮；反之，当乙击中甲时，甲方指示灯亮；下列电路符合要求的是（ ） A． B．
C． D．
3、如图所示，用带有绝缘柄的金属棒接触验电器的金属球时，验电器的两个金属箱片因带电而张开，则这两个金属箔片一定是（ ）
A．带正电 B．带负电 C．带同种电荷 D．带异种电荷
4、关于电学实验操作，下列说法正确的是（ ）
A．连接电路时开关应断开
B．闭合开关前，滑片应放在阻值最小处
C．电流表应选用大量程
D．电压表不能直接接在电源两端
5、在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（ ）
A． B． C． D．
6、如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微发热，下列估测最合理的是（ ）
A．充电宝的质量约为5kg B．充电宝给手机充电时提供的电压为36V
