计算机网络课程实验七
网络安全实验七-Wireshark网络监听实验
计算机与信息科学学院实验报告（2012—2013学年第一学期）课程名称：网络安全实验班级：学号：姓名：任课教师：计算机与信息科学学院实验报告（二）、实验步骤：1、安装Wireshark（1）双击文件夹中的可执行文件，如图1所示。
图1 Wireshark的可执行文件(2)该对话框时一个安装提示，如果之前没有安装过该文件，则点击下一步，如图2所示。
图2 确认对话框（3）图3所示是一个关于该软件的许可证说明，可以忽略，点击下一步。
图3 Wireshark的许可说明（4）在图4中罗列出来的是一些可选安装组件，可根据实际需要选择安装图4 选择安装组件（5）以下是关于该软件的图标创建位置和支持的文件拓展，图标部分可根据实际情况选择，然后点击下一步，如图5所示。
图5 快捷方式（6）程序的安装位置，这里选择默认，点击下一步。
图6 程序安装位置（7）安装WinPcap插件，在这一步必须勾选安装，不然无法进行以下的实验。
图7 勾选WinPcap插件（8）下面开始进入WinPcaP插件的安装过程，点击下一步，如图8所示。
图8 安装WinPcaP（9）这一步是对WincaP插件的介绍，可以不用理会，继续下一步。
图9 WinPcaP介绍（10）WinPcaP的许可协议，点击“I Agren”，如图10所示。
图10 许可协议（10）在系统引导时自动启动该插件，默认选择，点击“Install”，如图11所示。
图11 WinPcaP的自动启动（11）经过了那么多步，终于到尽头了。
直接点“Finish”，结束WinPcaP的安装。
图12 WinPcaP安装结束（12）插件安装完了，点击下一步，如图13所示。
图13 Wireshark安装结束（13）Wireshark安装的最后一步，勾选“Run Wireshark……”，点击“Finish”图14 Wireshark成功安装2、Wireshark的基本操作（1）在ip为192.168.0.4的虚拟主机上双击安装好的Wireshark可执行文件“Wireshake.exe”，弹出Wireshark操作界面。
大学计算机实验7报告
实验七课程名称：大学计算机实验项目名称：互联网与网络安全2）打开要收藏的网站，点击右上方的小星星，并在弹出的小对话框中完成设置之后点击完成，即可完成收藏。
2．在知网平台搜索一篇文献（关键词为：计算机+医学），并下载，同时查看文件下载位置，打开下载文件的目录。
（P201）1）通过深大内部网图书馆打开知网，在最中间的位置输入“计算机医学”点进第一个机医学应用”找到第一个文件右侧的一个小小的下载符号，下载完成后在右上角的下载点击“打开文件所在位置”即可打开并查看文件所在目录。
3．安装一款杀毒软件（例如360杀毒，金山杀毒等，机房如果有则不用安装，学会操作即可），并对磁盘进行快速扫描杀毒。
（P212，处使用McAfee）1）直接打开“我的电脑”右键磁盘，在弹出的菜单中选择“扫描”，就会弹出杀毒界面正在对磁盘扫描并杀毒。
4. 打开和关闭windows防火墙，并添加例外程序。
（P226-228）1）由于这些设置由供应商应用程序迈克菲个人防火墙管理，我们打开迈克菲，找到防火墙，点击关闭并选择关闭时长后再次点击关闭，即可关闭防火墙。
2）打开“控制面板”点入“系统和安全”，点击“Windows Defender 防火墙”下面的“允许应用通过防火墙”，点击“允许其他应用”，点击“路径”旁的浏览，找到应用的位置并双击，再点击“网络类型”完成设置，点击确定，最后点击添加即可。
思考题：1.扫描文献时不同时间和不同检索平台（万方、知网等），检索结果和实验指导描述不同，请解释为什么。
答：不同检索平台的资源库不同，以及检索的方式也不一定相同。
同一个平台，不同的时间检索的结果可能由于资源库的更新导致结果不一样。
计算机网络实验教程(全)
目录实验一双绞线的制作 (1)实验二常规网络诊断命令 (5)实验三交换机和路由器的基本配置 (15)实验四VLAN的划分 (30)实验五跨交换机实现VLAN (39)实验六交换机端口安全实验 (49)实验七静态路由实验 (58)实验八单臂路由实验 (63)实验九三层交换机跨VLAN通信实验 (71)实验一双绞线的制作一、实验目的通过了解双绞线的制作过程，以达到对传输介质的进一步了解，尤其是在各种特殊的情况下网线的制作，从而胜任网络管理、维护和网络布线的工作。
二、实验器材双绞线，水晶头(RJ-45)，工具（压线钳，测线仪等）图 1.1 双绞线图 1.2 水晶头图1.3 压线钳三、相关理论1、非屏蔽双绞线的六种类型表1.1非屏蔽双绞线的六种类型类别应用实验使用双绞线是5类线，由8根线组成，颜色分别为：【橙白，橙】，【绿白，绿】，【蓝白，蓝】，【棕白，棕】2、RJ-45水晶头和双绞线线序RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8, 这序号做网络连线时非常重要,不能搞错。
双绞线的制作方式有两种国际标准，分别为EIA/TIA568A 以及EIA/TIA568B 。
而双绞线的连接方法也主要有两种，分别为直通线以及交叉线。
简单地说，直通线就是水晶头两端都同时采用T568A 标准或者T568B 的接法，而交叉线则是水晶头一端采用T586A 的标准Cat 1 可转送语音，不用于传输数据，常见于早期电话线路电信系统Cat 2可转输语音和数据，常见于ISDN 和T1线路 Cat 3 带宽16MHz ，用于10BASE-T ，制作质量严格的3类线也可用于100BASE-T计算机网络Cat 4带宽20MHz ，用于10BASE-T 或100BASE-T Cat 5 带宽100MHz ，用于10BASE-T 或100BASE-T ，制作质量严格的5类线也可用于1000BASE-TCat 6 带宽高达200MHz ，可稳定运行于1000BASE-T制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B 水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。
计算机网络实验报告(6篇)
计算机网络实验报告（6篇）计算机网络实验报告（通用6篇）计算机网络实验报告篇1一、实验目的1、熟悉微机的各个部件；2、掌握将各个部件组装成一台主机的方法和步骤；3、掌握每个部件的安装方法；4、了解微型计算机系统的基本配置；5、熟悉并掌握DOS操作系统的使用；6、掌握文件、目录、路径等概念；7、掌握常用虚拟机软件的安装和使用；8、熟悉并掌握虚拟机上WINDOWS操作系统的安装方法及使用；9、掌握使用启动U盘的制作和U盘安装windows操作系统的方法；10、了解WINDOWS操作系统的基本配置和优化方法。
二、实验内容1.将微机的各个部件组装成一台主机；2.调试机器，使其正常工作；3.了解计算机系统的基本配置。
4.安装及使用虚拟机软件；5.安装WINDOWS7操作系统；6.常用DOS命令的使用；7.学会制作启动U盘和使用方法；8.WINDOWS7的基本操作；9.操作系统的基本设置和优化。
三、实验步骤（参照实验指导书上的内容，结合实验过程中做的具体内容，完成此项内容的撰写）四、思考与总结（写实验的心得体会等）计算机网络实验报告篇2windows平台逻辑层数据恢复一、实验目的：通过运用软件R-Studio_5.0和winhe_对误格式化的硬盘或者其他设备进行数据恢复，通过实验了解windows平台逻辑层误格式化数据恢复原理，能够深入理解并掌握数据恢复软件的使用方法，并能熟练运用这些软件对存储设备设备进行数据恢复。
二、实验要求：运用软件R-Studio_5.0和winhe_对电脑磁盘或者自己的U盘中的删除的数据文件进行恢复，对各种文件进行多次尝试，音频文件、系统文件、文档文件等，对简单删除和格式化的磁盘文件分别恢复，并检查和验证恢复结果，分析两个软件的数据恢复功能差异与优势，进一步熟悉存储介质数据修复和恢复方法及过程，提高自身的对存储介质逻辑层恢复技能。
三、实验环境和设备：（1）Windows _P 或Windows 20__ Professional操作系统。
《计算机网络》实验报告
《计算机网络》实验报告计算机网络实验报告一、引言计算机网络是现代信息技术的基础，它将各种计算机和设备连接在一起，实现数据的传输和共享。
本篇实验报告将介绍我们在《计算机网络》课程中进行的实验内容和实验结果。
二、实验目的本次实验的目的是通过搭建一个简单的局域网并进行通信测试，加深对计算机网络基本概念的理解，掌握网络配置和通信过程中的相关知识。
三、实验环境我们使用了两台计算机和一个交换机来搭建局域网。
其中，计算机A作为服务器，计算机B作为客户端，交换机用于连接两台计算机。
四、实验步骤1. 配置网络参数我们首先在计算机A和计算机B上配置IP地址、子网掩码和默认网关，确保两台计算机处于同一个子网中。
2. 搭建局域网将计算机A和计算机B通过网线连接到交换机的不同端口上，确保物理连接正常。
3. 配置服务器在计算机A上搭建服务器，选择一种合适的网络服务软件，如Apache、Nginx 等，并进行相应的配置。
4. 配置客户端在计算机B上配置客户端，选择一种合适的浏览器软件，如Chrome、Firefox 等，并设置代理服务器的IP地址和端口。
5. 进行通信测试打开浏览器，在客户端中输入服务器的IP地址和端口号，访问服务器上的网页。
观察通信过程中的网络数据传输情况，检查是否能够成功建立连接并获取到服务器上的网页内容。
五、实验结果通过以上步骤，我们成功搭建了一个简单的局域网，并进行了通信测试。
在测试过程中，我们观察到以下结果：1. 网络连接正常计算机A和计算机B通过交换机成功建立了物理连接，网络连接正常。
2. IP地址配置正确计算机A和计算机B的IP地址、子网掩码和默认网关配置正确，处于同一个子网中。
3. 服务器配置成功在计算机A上搭建的服务器配置成功，能够正常响应客户端的请求。
4. 客户端配置成功在计算机B上配置的客户端能够正常访问服务器上的网页，获取到正确的网页内容。
六、实验总结通过本次实验，我们深入了解了计算机网络的基本概念和通信过程，掌握了网络配置和通信测试的方法。

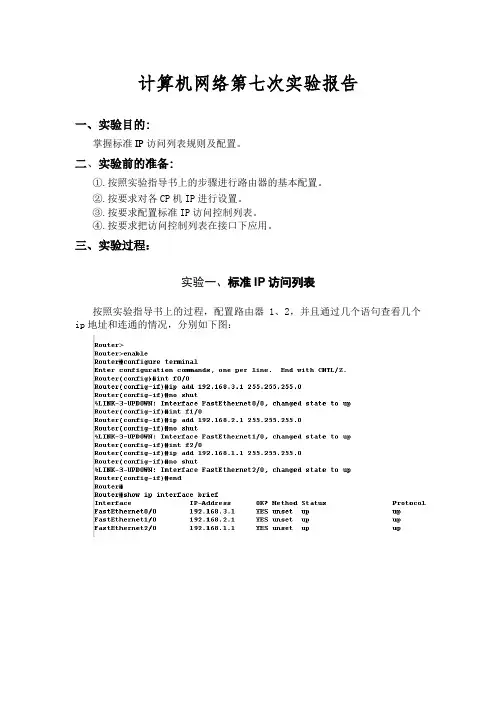

重庆邮电大学计算机网络第七次实验报告
计算机网络第七次实验报告
一、实验目的:
掌握标准IP访问列表规则及配置。
二、实验前的准备:
①.按照实验指导书上的步骤进行路由器的基本配置。
②.按要求对各CP机IP进行设置。
③.按要求配置标准IP访问控制列表。
④.按要求把访问控制列表在接口下应用。
三、实验过程：
实验一、标准IP访问列表
按照实验指导书上的过程，配置路由器1、2，并且通过几个语句查看几个ip地址和连通的情况，分别如下图：
查看是否能ping通：
设置哪些ip能通过，哪些ip不能通过：
配置完了之后，观察是否能ping通：
实验二、扩展IP访问列表根据实验指导书，配置路由器，结果如下图：
测试PC机是否能ping通，先能ping通，设置后就ping不通了：
四、心得体会:
通过这次的实验，知道了如何控制ip的访问，这个技术还是相当必要的，以后设置网络都会经常用到。
在做实验中，有些地方对配置的语句不太懂，查阅资料后基本都了解得清楚了，不过如果让我自己去做一个虚拟网络，来配置，可能还是不行，没有学到精髓，只有在下来的学习中更加努力。
计算机网络安全教程实验
计算机网络安全教程实验(共22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--11、建立一个虚拟的操作系统，这里按照默认的4G就够了。
点击按钮“下一步”进入文件存放路径设置界面，如图所示。
12、整个虚拟机上操作系统就包含在这个文件中，点击按钮“完成”，可以在VMware的主界面看到刚才配置的虚拟机，如图所示。
13、点击绿色的启动按钮来开启虚拟机，如图所示。
14、可以看到VMware的启动界面，相当于是一台独立的计算机，如图所示。
15、在图1-18中可以看到，按下功能键“F2”进入系统设置界面，进入虚拟机的BIOS（Basic Input and Out System）设置界面，如图所示。
16、为了使所有的网络安全攻击实验都可以成功完成，在虚拟上安装没有打过任何布丁的Windows Advanced Server 2000。
安装完毕后，虚拟机上的操作系统如图所示。
17、这样两套操作系统就成功的建成了。
启动成功后，进入操作系统，配置虚拟机上操作系统的IP地址，使之和主机能够通过网络进行通信，配置虚拟机操作系统的IP地址是：，如图所示。
18、主机和虚拟机在同一网段，并可以通信。
利用Ping指令来测试网络是否连通。
在主机的DOS窗口中输入“Ping .”，如图所示。
实验二 Sniffer的使用实验目的：本实验主要学习利用Sniffer抓包软件的使用实验仪器设备：计算机实验环境：Windows 2000 Server、Sniffer实验内容：1、进入Sniffer主界面，抓包之前必须首先设置要抓取数据包的类型。
选择主菜单Capture下的Define Filter菜单，如图所示。
2、在抓包过滤器窗口中，选择Address选项卡，如图所示。
窗口中需要修改两个地方：在Address下拉列表中，选择抓包的类型是IP，在Station1下面输入主机的IP地址，主机的IP地址是；在与之对应的Station2下面输入虚拟机的IP地址，虚拟机的IP地址是。
计算机网络管理实验七 路由器单臂路由配置
实验七路由器单臂路由配置实验目标掌握单臂路由器配置方法；通过单臂路由器实现不同VLAN之间互相通信；实验背景某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。
现由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台路由器进行了连接。
技术原理单臂路由：是为实现VLAN间通信的三层网络设备路由器，它只需要一个以太网，通过创建子接口可以承担所有VLAN的网关，而在不同的VLAN间转发数据。
实验步骤新建packer tracer拓扑图当交换机设置两个Vlan时，逻辑上已经成为两个网络，广播被隔离了。
两个Vlan的网络要通信，必须通过路由器，如果接入路由器的一个物理端口，则必须有两个子接口分别与两个Vlan对应，同时还要求与路由器相连得交换机的端口fa 0/1要设置为trunk，因为这个接口要通过两个Vlan的数据包。
检查设置情况，应该能够正确的看到Vlan和Trunk信息。
计算机的网关分别指向路由器的子接口。
配置子接口，开启路由器物理接口。
默认封装dot1q协议。
配置路由器子接口IP地址。
实验设备PC 2台；Router_2811 1台；Switch_2960 1台Switchenconf tvlan 2exitvlan 3exitinterface fastEthernet 0/2switchport access vlan 2exitint fa 0/3switchport access vlan 3exitint fa 0/1switchport mode trunkRouterenconf tint fa 0/0no shutdownexitinterface fast 0/0.1encapsulation dot1Q 2//VLAN2配置ip address 192.168.1.1 255.255.255.0 exitint fa 0/0.2encapsulation dot1q 3ip address 192.168.2.1 255.255.255.0 endshow ip route。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机制； ▪ 理解DNS反向查询报文的封装形式（比较复杂） ▪ DNS 高 速 缓 存 的 作 用 （ ipconfig /flushdns 、
ipconfig /displaydns以及ping命令的使用） ▪ Hosts文件
▪ 实验中，可在主机A上启动仿真编辑器编辑报文 ，在主机B上启动协议分析器捕获数据进行分析 ；不能在一台主机上同时运行两个软件。
▪ 必须按照这种分组形式用两台主机进行实验才能 得到正确的实验结果！
3、练习一 捕获分析nslookup命令进行域名的正 反向解析
▪ （1）首先在主机B上启动协议分析器捕获数据，并 设置过滤条件（提取DNS协议）；在主机A上执行 nslookup命令进行域名的正向解析：nslookup lab，主机B停止捕获并进行分析
▪ （2）再在主机B上启动协议分析器捕获数据，并设 置过滤条件（提取DNS协议）；在主机A上执行 nslookup命令进行域名的反向解析： nslookup 172.16.1.100 ，主机B停止捕获并进行分析。
4、练习二 DNS正向查询
4、练习二 DNS正向查询（续1）
4、练习二 DNS正向查询（续2）
4、练习二 DNS正向查询（续3）
▪DNS报文头部长度12Byte ▪DNS报文中“查询问题”字段格式及长度：（19Byte ）
5、练习三 DNS反向查询
▪ 服务器IP地址：172.16.1.100，获取本机及服务器 的MAC地址
▪ IP层 ▪ 总长度：70Byte ▪ 校验和：长度填完后再填写 ▪ UDP层：有效负载长度：50Byte
实验七 域名服务协议DNS
实验教学提要
教学目标： 掌握DNS的报文格式。 掌握DNS的工作原理 。 掌握DNS域名空间的分类。 理解DNS高速缓存的作用。 教学难点/重点：DNS报文的格式/DNS的工作机制 实验时数：2学时
实验关注问题
（1）本机TCP/IP协议的配置如何？ （2）实验所用的几个命令的作用如何？ （3）DNS正反向查询的报文格式如何？
▪ (3)主机A在命令行下执行“ping lab”命令， 然后执行“ipconfig /displaydns”命令来显示DNS高速 缓存。
▪ (4)主机A在命令行下再次执行“ping lab”命 令。
▪ (5)主机B停止捕获，分析其捕获的数据及主机A的DNS高速 缓存中的内容。
▪ 服务器IP地址：172.16.1.100，获取本机及服务器 的MAC地址
▪ IP层
▪ 总长度：IP头（20Byte）+UDP头（ 8Byte ）+DNS报文总长度
▪ 校验和：长度填完后再填写
▪ UDP层：有效负载长度：39Byte（UDP头（ 8Byte ） +DNS报文总长度（31Byte ） ）
组内主机编号（主机A、B、C、D、E、F的编号分别为1、2、3、
4、5或6），例如：3组B主机的IP为：172.16.1.32。
▪
子网掩码：255.255.255.0
▪
域名服务器地址：172.16.1.100
▪
网关地址：可以不设（或者设为：172.16.1.100）
2、分组说明
▪ 实验将主机A和B作为一组，主机C和D作为一组， 主机E和F作为一组。实验指导书上仅以主机A和B 为例，说明实验步骤，需要两个同学配合共同完 成实验。
5、练习三 DNS反向查询（续）
▪ DNS反向查询报文中“查询问题”字段格式（以查 询IP地址172.16.1.12的主机的域名为例）
6、练习四 DNS的应用及高速缓存
▪ (1)在主机A上执行 ipconfig /flushdns命令清空DNS高速 缓存。
▪ (2)主机B启动协议分析器开始捕获数据并设置过滤条件（ 提取DNS协议和ICMP协议）。
1、实验环境及网络拓扑介绍
▪ 中软吉大网络拓扑1
1、实验环境及网络拓扑介绍（续）
▪主服务器（DNS服务器）：
▪
域名：lab，IP地址：172.16.1.100
▪主机协议配置：
▪
主机名：hostXY
▪
主机IP地址（8139网卡）：172.16.1.XY
▪
注：X为组的代号（分别为1、2、3、4、5、6或7）；Y为
