石材幕墙的施工工艺及技术方案
石材幕墙工程施工工艺与规程
石材幕墙工程施工工艺与规程一、施工工艺规程1 石材幕墙宜按下列工艺流程进行：测量放线→校核预埋件、安装后置埋件→金属构架安装→避雷连接→防火保温安装→石材饰面板安装→嵌缝、注胶→淋水试验→表面清洗2 测量放线应根据结构标高、轴线等控制点、重新测设幕墙施工的各条基准控制线。
放线时应按设计要求的定位和分格尺寸，先在首层的地面、墙面上测设定位控制点、线，然后用经纬仪或激光铅垂仪在幕墙阴阳角、中心向上引垂直控制线和立面中心控制线，用水平仪和钢尺测设各层水平标高控制线。
最后按设计大样图和测设的垂直、中心、标高控制线，弹出横、竖骨架的安装位置线。
3 幕墙施工前，应按已弹好的各条控制线对预埋件进行检查和校核。
4 金属构架安装宜采用铝合金型材或型钢，安装时先安装立柱后安装横梁。
按测设好的立柱安装位置线先将同一立面靠两端的立柱安装，然后拉通线按顺序安装中间立柱。
5 金属构架安装完后，构架体系的非焊接连接处，应按设计要求用导体做可靠的电气连接，使其成为导电通路，并与建筑物的防雷系统做可靠连接。
6 将防火棉填塞于每层楼板、每道防火分区隔墙与石材幕墙之间的空隙中，上、下或左、右两面用镀锌钢板封盖严密并固定后形成防火隔离层，防火棉填塞应连续严密，中间不得有空隙。
7 石材饰面板安装：安装顺序宜先安装大面，在门、窗等洞口四周大面上留下一块面板不装，然后安装洞口周边的镶边石材面板，最后安装大面预留面板。
大面安装宜按分格进行，在每个分格中宜由下向上分层安装，安装到每个分格标高时，应调整误差，不要使误差积累。
具体安装方式有以下几种。
（1）短槽挂件安装：石材侧边开短槽，通过T 型或L 型挂件用螺栓固定到构架的横梁上；（2）背栓挂件安装：石材板的背面按设计大样图在工厂打好背栓孔，背栓在石材背面的数量，通常应视板材尺寸的大小分别按1、2、4 个锚栓进行布置，墙角处用背栓式连接件连接；（3）钢销式安装：钢销式安装宜用于高度不大于20m，抗震设防烈度为6 度~7 度的石材幕墙工程中，若不能满足此条件，应改用其它安装方法；（4）长槽副框安装：副框与石材宜在工厂进行加工制作，供货到现场时提供合格证，加工时按设计要求先在每块石板四个侧边开槽，槽内注胶后将铝合金副框的卡边插入石板侧边的槽内粘结固定，然后将石板背面与铝副框之间的缝隙灌胶粘结牢固。
石材幕墙工程施工工艺
石材幕墙工程施工工艺一、前期准备工作1、设计方案确认：在进行石材幕墙工程施工前，首先需要确认设计方案。
设计方案要包括石材幕墙的材料、颜色、形式等细节，确保与整个建筑风格统一。
2、材料采购：根据设计方案确定的材料种类和数量，采购相应的石材幕墙材料。
在采购时要注意材料质量和颜色的一致性，避免出现色差问题。
3、施工计划制定：根据设计方案和实际情况，制定详细的施工计划。
包括施工进度安排、施工队伍配备、施工工艺流程等内容。
4、施工场地准备：施工场地要进行清理和整理，保证施工现场整洁有序。
同时，统一设立施工区域，划分施工线路，确保施工顺利进行。
二、主体石材幕墙施工工艺1、基层处理：在进行石材幕墙施工前，首先要对建筑主体外墙进行处理。
将主体外墙清理干净，进行基层处理，如刷涂防水涂料、加固墙体等。
2、幕墙结构安装：根据设计方案绘制出安装图纸，并搭建出幕墙结构。
幕墙结构一般由铝合金或钢材制成，需要根据设计要求进行定位和安装。
3、石材板铺贴：将事先加工好的石材板按照设计图纸的要求进行铺贴和固定。
在铺贴时要注意石材板间的接缝处理，确保整体效果完美无缺。
4、密封处理：铺贴完成后，要对石材板进行密封处理，以防止水分侵入石材内部。
常见的密封材料有硅酮胶、聚氨酯等，要选择质量可靠的材料进行处理。
5、石材细部处理：在石材幕墙施工过程中，还需要进行石材细部处理。
如对石材边角进行加工、砂光等处理，使整体效果更加美观。
6、验收和保养：完成石材幕墙施工后，要进行验收并做好保养工作。
验收时要检查石材幕墙的质量和外观，并对其进行保养，延长使用寿命。
三、安全措施1、施工人员要严格按照操作规程进行作业，做好个人防护措施，确保施工安全。
2、施工现场要设置明显的警示标识，指导施工人员安全作业。
3、施工设备要经常检查和维护，确保设备正常运转，减少事故发生的概率。
4、遇到恶劣天气或其他特殊情况时，要暂停施工，确保施工安全。
总之，石材幕墙工程的施工工艺繁琐复杂，需要工程师和施工人员具备专业的技术和经验。
石材幕墙施工方案(1)
石材幕墙施工方案(1)
一、施工准备工作
石材幕墙作为建筑外立面的重要组成部分，其施工需经过一系列准备工作。
在
开始实际施工前，施工单位应做好以下准备工作：
•完成设计方案的审查确认，确保施工方案符合设计要求。
•制定详细的施工计划和施工方案，包括施工工艺、施工顺序、施工周期等。
•聘请具有相关经验的施工队伍，保证施工质量。
•准备施工所需的设备、材料等。
二、施工流程
1. 基础处理
在进行石材幕墙施工前，需对建筑基础进行检查和处理。
确保基础稳固、平整，能够承受石材幕墙的重量。
2. 框架安装
石材幕墙框架的安装是整个施工过程的重要环节。
施工人员应根据设计要求，
将预制好的石材框架安装到建筑外墙上。
3. 面板安装
在框架安装完成后，施工人员将石材面板逐一安装到框架上。
需要注意的是，
安装过程中应保证面板间的间隙均匀，确保整体效果美观。
4. 补隙处理
石材幕墙安装完成后，需对面板之间的缝隙进行处理，以防止水渗漏和风化。
5. 清洁保养
最后，施工人员应对石材幕墙进行清洁保养，保证其长期的美观和使用效果。
三、施工注意事项
•施工人员在施工过程中应佩戴安全防护装备，确保施工安全。
•施工单位应严格遵守相关施工标准和规范，保证施工质量。
•如遇恶劣天气，应停止施工，避免影响施工质量。
•施工完成后，应及时清理施工现场，确保周围环境整洁。
以上即为石材幕墙施工方案的基本内容，希望能为您提供一些参考和帮助。
石材幕墙工程技术交底
石材幕墙工程技术交底一、工程概述石材幕墙工程是指利用石材作为外墙装饰材料，通过特定的结构和安装方式，将石材固定在建筑物的外墙表面，形成美观、耐久的外墙装饰效果。
本次工程涉及的石材幕墙工程位于某商业综合体建筑的外墙，总面积约为5000平方米。
二、材料选用1. 石材：本工程选用花岗岩作为主要石材材料，花岗岩具有良好的耐候性和抗风化性能，适合用于室外幕墙装饰。
石材规格为600mm×600mm×20mm，表面经过抛光处理，颜色为深灰色。
2. 固定件：选用不锈钢固定件，具有防腐蚀、耐久性好的特点。
固定件包括角码、膨胀螺栓、膨胀管等，规格根据实际需要进行选择。
三、施工工艺1. 基层处理：施工前需对外墙基层进行清理，确保基层平整、干燥、无杂物、无油污，并进行防水处理。
2. 安装龙骨：根据设计要求，确定石材的安装位置，并在外墙上安装不锈钢龙骨。
龙骨的间距根据石材规格和外墙结构进行合理设置。
3. 安装石材：将石材放置在安装位置上，使用不锈钢角码将石材固定在龙骨上。
角码的数量和位置需按照设计要求进行设置，确保石材的稳固性和平整度。
4. 固定件安装：在石材的四个角落和中间位置，使用膨胀螺栓和膨胀管将石材与龙骨固定。
膨胀螺栓的长度根据石材的厚度和外墙结构进行选择，确保固定牢固。
5. 填缝处理：石材安装完毕后，进行填缝处理。
选用与石材颜色相近的填缝胶进行填充，确保填缝的美观性和密封性。
6. 清洁保养：工程完工后，对石材幕墙进行清洁保养。
定期清洗石材表面，防止污染物附着，保持石材的光洁度和美观性。
四、质量控制1. 石材选用：石材应符合设计要求和相关标准，外观无明显瑕疵，尺寸精确，颜色均匀。
2. 固定件安装：固定件应选用质量可靠、规格合适的材料，安装时要求固定件与石材、龙骨之间的连接紧固可靠，无松动现象。
3. 平整度控制：石材安装后，应使用水平仪检测石材表面的平整度，允许偏差在规定范围内。
4. 填缝处理：填缝胶应选用耐候性好、附着力强的材料，填缝缝隙应均匀、饱满，无空鼓、开裂等缺陷。
石材幕墙工程施工方案
石材幕墙工程施工方案一、前期准备工作1.1 施工前的准备工作1.1.1 勘察定点在施工前，要对安装石材幕墙的地点进行勘察定点，了解建筑结构、地形地貌、气候环境等情况，为后续施工工作提供可靠的数据和信息。
1.1.2 技术方案制定根据勘察定点的情况，制定相应的技术方案，包括施工方法、主要工艺流程、施工时间节点等内容，以确保施工过程安全顺利。
1.1.3 施工图纸设计制定石材幕墙工程施工图纸，包括平面布置图、立面图、结构图等，确保施工过程中各个部分的准确施工。
1.1.4 施工方案论证对技术方案和施工图纸进行论证，确保各项规范和要求的满足，做好施工的准备工作。
1.2 施工计划编制1.2.1 施工进度计划根据技术方案和施工图纸，编制详细的施工进度计划，明确施工过程的各项工作任务和时间节点，以便统筹协调施工进度。
1.2.2 施工资源计划根据施工进度计划，合理安排施工人员、设备、材料和现场管理等资源，确保施工过程的顺利进行。
1.2.3 安全生产计划编制安全生产计划，明确施工过程中的安全防范措施和应急预案，确保施工过程中的安全生产。
1.3 施工准备工作1.3.1 施工人员培训对参与石材幕墙工程施工的施工人员进行培训，提高他们的安全意识和施工技能，确保施工过程中的质量和安全。
1.3.2 施工设备准备准备好所需的施工设备和工具，确保施工过程中的施工条件和施工效率。
1.3.3 材料准备准备好所需的石材幕墙材料，包括石材板材、连接件、胶粘剂等，确保施工过程中的材料供应和质量。
1.3.4 现场管理组织建立健全的现场管理组织，明确各项工作任务和责任，并做好施工过程中的各项协调工作。
二、施工过程2.1 基础处理2.1.1 基础检查对石材幕墙的基础进行检查，确保基础的平整、牢固和符合设计要求。
2.1.2 基础处理根据设计要求，对基础进行处理，包括清理、修补、防腐等工作，确保石材幕墙的安装基础符合要求。
2.2 石材幕墙安装2.2.1 安装前的准备工作根据安装图纸，确认石材板的型号规格和数量，做好安装准备工作。

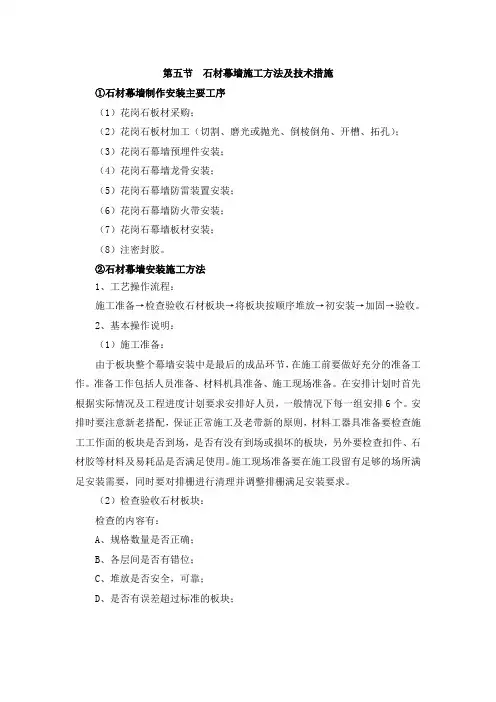

石材幕墙施工方法及技术措施
第五节石材幕墙施工方法及技术措施①石材幕墙制作安装主要工序（1）花岗石板材采购；（2）花岗石板材加工（切割、磨光或抛光、倒棱倒角、开槽、拓孔）；（3）花岗石幕墙预埋件安装；（4）花岗石幕墙龙骨安装；（5）花岗石幕墙防雷装置安装；（6）花岗石幕墙防火带安装；（7）花岗石幕墙板材安装；（8）注密封胶。
②石材幕墙安装施工方法1、工艺操作流程：施工准备→检查验收石材板块→将板块按顺序堆放→初安装→加固→验收。
2、基本操作说明：（1）施工准备：由于板块整个幕墙安装中是最后的成品环节，在施工前要做好充分的准备工作。
准备工作包括人员准备、材料机具准备、施工现场准备。
在安排计划时首先根据实际情况及工程进度计划要求安排好人员，一般情况下每一组安排6个。
安排时要注意新老搭配，保证正常施工及老带新的原则，材料工器具准备要检查施工工作面的板块是否到场，是否有没有到场或损坏的板块，另外要检查扣件、石材胶等材料及易耗品是否满足使用。
施工现场准备要在施工段留有足够的场所满足安装需要，同时要对排栅进行清理并调整排栅满足安装要求。
（2）检查验收石材板块：检查的内容有：A、规格数量是否正确；B、各层间是否有错位；C、堆放是否安全，可靠；D、是否有误差超过标准的板块；E、是否有色差超过标准的板块；F、是否有已经损坏的板块；验收内容有：A、三维误差是否在控制范围内；B、是否有损伤，该更换的要更换；C、胶是否有异常现象；D、抽样做结构胶粘接测试。
检查验收要做好详细的记录并装订成册签注参加验收检查人员名单。
3、石材板块按安装顺序规格堆放：在安装板块前要按安装顺序进行堆放，堆放时要适当倾斜，以免板块倾覆。
4、初安装：（1）吊幕墙平面基准线幕墙龙骨安装调整完毕后，自石材幕墙顶部吊幕墙竖向平面线。
此平面线一般选取在幕墙平面右侧转角位置。
吊线要综合考虑花岗石幕墙与其他种类幕墙的配合，同时要考虑石材幕墙本身平面的调节能力。
每个平面的转角均应吊竖直线。
石材(短槽式)幕墙的施工工艺
石材(短槽式)幕墙的施工工艺
1.引言
石材(短槽式)幕墙是大型建筑中常见的外墙装饰方式之一。
由于其具有美观、防风、隔热、隔音等多种功能，受到了广大消费者的青睐。
本文主要介绍石材(短槽式)幕墙的施工工艺。
2.制作石材拼贴组件
首先，我们需要制作石材拼贴组件。
在制作石材拼贴组件时，需要根据构造、材质、尺寸等因素进行合理的设计，并使用大型机器进行切割和加工。
切割后的石材需要定位，在进一步加工前进行测量。
3.安装金属龙骨系统
在安装金属龙骨系统之前，首先需要确定石材组件的规格和大小。
针对这些条件，在墙体上钻孔，并在墙体中安装钢材龙骨，并固定在墙体上。
4.安装短槽式安装系统
安装短槽式安装系统是整个工程的关键步骤。
安装系统需要根据设计进行布局和剪裁，安装前需要清除表面垃圾，禁止在表面上使用胶水。
通过技术手段，将石材拼贴组件插入槽中并嵌入墙体中。
5.封闭缝隙
安装完成后，使用水泥砂浆封闭墙缝和石材之间的缝隙，确保整个系统的密封性。
在封闭缝隙的过程中需要注意材料比例和混合过程中的及时检查，以确保施工质量。
6.清洁和维护
安装完成后需要及时清洁、拆卸和检查，避免因质量不佳造成安全隐患。
在长时间使用中，还需要进行定期清洁和检查，以便保持系统性能和长期维护。
7.
石材(短槽式)幕墙的施工工艺十分繁琐，需严格按照规范操作。
本文介绍了石材(短槽式)幕墙的施工工艺，以期帮助读者了解相关技术和流程，指导其在施工时高效有序地进行各项工作。
石材幕墙施工方案
石材幕墙施工方案石材幕墙施工方案（一）哈尔滨长途电信枢纽楼扩建工程，位于南岗区繁华地区中山路一侧，地下2层，地上2重层，建筑物总高度99.7m，建筑面积32556平方米，该楼外墙面均采用干挂花岗岩火烧板饰面，挂石面积约13700平方米。
背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。
背栓式外墙干挂石材是近几年从国外引进的施工工艺，它具有以下优点：第一，背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。
因此它可适用于高层和超高层外墙饰面。
第二，背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。
第三，背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。
1、施工准备1.1石材选择石材幕墙使用的材料应符合国家现行产品标准的规定，要求具右耐侯，耐火和抗风化性能。
由于本工程外墙挂石石材用最人，为防止出现色差和供货能力，由业主带队到福建进行实际考察，最后确定福建鼎盛石材加工厂生产的为603的火烧花岗岩石材，厚度为30mm。
1.2外脚手架要求龙骨安装阶段利用主体围护封闭脚手架，挂石安装阶段由于围护脚手架离墙30mm左右，无法满足挂石安装要求，所以挂石安装阶段采用吊挂脚手架，在9层、12层、16层和21层屋面外伸Ф133钢管牛腿，钢管从墙面外伸出1.5米，墙里侧用吊环将钢管固定在楼板上，吊挂用Ф16园钢制作，吊挂安装要进行荷载计算和加荷试验，确认安全后才允许使用。
2、主要分项工程的施工方法与技术措施2.1施工工序2.2放线定位将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的横、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。
先由中间向两端测录，然后由两端向中间复核尺寸。
放出的横、竖龙骨位置线误差心符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石材幕墙的施工工艺及技术方案1、施工测量方法施工测量是整个幕墙施工的基础工作，直接影响着安装质量，因此必须对此项工作引起足够的重视，努力提高测量放线的精度。
（1）准备工作①熟悉施工图及有关技术资料。
②检查测量仪器，检验是否有年检合格证，并建立设备台帐（型号、规格、使用年限、精度、生产厂家）。
③拟定测量方法和步骤。
④总包方提供书面水平基准标高点和首层基准点控制图。
⑤技术员对参加测量放线人员进行书面技术交底，详细讲解技术要求及允许的误差，并要参加测量放线工作。
⑥对放线人员进行安全交底，不准违章作业，必须做好安全防护工作。
⑦各种工具准备A．全站仪（精度±2″级）。
B．激光垂准仪一台（精度＞2″级）。
C．水准仪（精度＞2″级）。
D．50 米、30 米钢卷尺各一把。
E．1 米钢直尺 1 把。
F．5 米、3 米钢卷尺各 3 把。
G．冲击钻、膨胀螺栓、5×50 角钢、1.5mm 钢丝线、角尺、红油漆、红蓝铅笔等。
（2）测量放线施工的内容①基准点线、轴线的复核。
②水平标高的布置。
③放内、外控制线。
④弹分格线。
⑤垂直钢线的布置。
⑥结构后置件的定位测量。
（3）施工测量的依据①平面图、立面图、节点大样图。
②工程建筑图、结构图。
③总承包单位提供的内控点布置图。
（4）首层基准点、线布置①进入工地放线之前按基准点线布置图，以及首层原始标高点，施工人员依据基准点、线布置图，进行复核基准点、线及原始标高点，原始标高点只需要一个（标高只有复核后符合标准才能用）。
②寻找首层基准点，站在首层朝二层天花板望，看到二层有 200×200 的方孔，则下方就有基准点。
③基准点、线的确认幕墙测量放线，依据总承包单位提供的基准点布置图，检查总包单位基准点尺寸是否符合尺寸要求，基准点线与轴线的尺寸是否符合要求。
基准点对角线是否在误差范围内。
原始标高的位置以及相互之间的关系，结合幕墙设计图、建筑结构图进行认可，经检查确认后，填写轴线、控制线记录表，请总承包单位有关负责人给予认可签字。
④首层控制线的布置因土建便于施工，控制线一般设定离结构较远（2 米左右），而幕墙施工需将控制线进行外移（一般 0.5～1 米），依据总包首层控制轴线，建立幕墙首层内控制网，再由内控制网根据安装需求进行外移形成外控制网，按照图纸设计对控制网进行复核校正，使之符合设计及安装要求。
（5）标准层的设立标准层的设立主要是控制建筑物的垂直偏差，保证各楼层的几何尺寸，满足放样要求。
同时，由于控制钢丝线拉的过长，稳定性差，因而间隔 15～20 米处增加固定点，防止钢丝摆动。
依据整个大楼首层总承包单位设置的原基准点，每隔两层为一个标准控制层，依据底层基准控制点做为一级控制点，通过一级基准控制点，采用铅垂仪传递基准点，为提高传递精度，拟从底层通过光孔直接传递至顶层作出该几层的中心控制点，在底层、顶层任意一点架设全站仪进行控制基准线的连线检查工作，首先用全站仪检查投测点之间距离和角度是否与底层控制点一致，若超过允许误差，应查找原因及时纠正。
若在误差范围内，则确认，进行下一步连线工作。
（6）投点测量实施的方法将铅垂仪架设在底层的基准点上仔细对中、调平，用向下视准轴十字线投向传递层，在铅垂仪的监控下进行定位，定位点必须牢固可靠，各基准点以此为基础。
投点完毕后，进行联线步骤，在全站仪或经纬仪监控下将墨线分段弹出。
（7）内控线的布置各层投点工作结束后，进行内控线的布控。
整个大楼的主控制线，以主控制线为准，将总承包方的结构控制线进行平移，平移应放在接近结构边缘，但要让开柱位，便于连线的地方，内控线离结构面为 1000mm，根据总承包单位内控制线，在此基础上进行内控制的平移，平移弹线过程中，全站仪进行监控，无重叠现象，检查内控线与放样图是否符合规定要求，符合后进行外围结构的测量，使整个大楼成封闭状态。
（8）结构外围分隔控制线的测量内控线布置后，以总承包单位提供的轴线、基准点、控制线做为一级基准点，在底层投出外围控制线，用测距仪测出外控制线的距离，用全站仪监控作出各外控线延长线的交汇点，通过确定延长线上的交汇点作出二级控制点，各二级控制点之间互相连线成闭合状形成二级控制网。
二级控制网建立后，检查建筑结构外围实际尺寸与设计尺寸之间的偏差程度，对大于或小于设计偏差要求的结构区域，由总承包单位进行修正后，交付我司验收后使用。
（9）层间标高的设置层间标高的测量，首先在轴线控制线上使用全站仪或经纬仪采取直线延伸法，在便于观察的外围做一观察点，由下而上设立垂直线，在仪器的监控下，弹出垂直墨线，依据垂直钢线在楼层外立面上悬挂 10kg 重物的 30m 钢卷尺，用大力钳把钢卷尺夹紧，在小于 4 级风的气候条件下，静置后用等高法分别测量计算出各楼层的实际标高和建筑结构的实际总高度，每层设立 1 米水平线做为作业时的检查用线，并将各层高度分别用绿色油漆记录在立柱或剪力墙的同一位置处（因总承包方标记为红色，以示区别），在幕墙施工安装直至施工完毕之前，高度标记、水平标记必须清晰完好，不被消除破坏。
标高测量误差，层与层之间＜±2mm，总标高＜10mm。
见下图。
标尺读数的计算：式一：H=a2-a1+b-A-1000式中：H——结构标高上移 1 米的标高标志A——层间标准高度（设计值）b——标尺读出的 a1，点至±0.000 的高度a1、a2——水平仪在钢卷尺上的读数其它楼层按以下公式计算：式二：Hn+1=a4-a3+bn-An式中：Hn+1——结构标高上移 1 米的标高标志An——层间标准高度（设计值）bn——标尺读出的 a3点至 1 米处的标志点高度a3、a4——水平仪在钢卷尺上的读数（10）钢丝线的设定用铅垂仪每隔 2 层定出钢丝固定点位置，钢丝采用φ1.5mm，钢丝固定支架采用5×50 角钢制成，角钢一端钻有φ1.6～φ1.8 孔眼，所有角钢上孔眼自下而上用铅垂仪十字线中心定位，确保所有孔眼处于垂直状态，而另一端采用 M8 膨胀螺栓固定在相应楼板立面边缘，钢丝穿过孔眼，用花兰螺栓绷紧。
见下图。
（11）竖向控制线的布置在首层转角放置垂准仪，首先进行调平，再调整下视点，使其对准转角点，打开激光开关，使激光点落在施工层角钢上，角钢一端钻有φ1.6～1.8 孔眼，所有角钢孔眼自上而下用铅垂仪十字线中心定位，确保所有孔眼处于垂直状态，而另一端采用 M8 膨胀螺栓固定在相应楼板立面。
由此可投射出所有转角控制点，用φ1.5 钢丝线每隔十层拉线绷紧，就构成了竖向控制线。
（12）外围结构的测量连接首层控制线与竖向控制线，就形成了立体控制网，依据控制网测出各面、角的基础结构轮廓线，检查建筑结构外围实际尺寸与设计尺寸之间的偏差程度，对大于或小于设计偏差要求的结构区域，可向总包、监理单位提出修理处理意见及要求，直到符合验收标准，交付使用。
（13）分格线及龙骨线的确定转角垂线确定后，就可以根据分格尺寸在两转角点之间进行分格，上下连线，形成整体控制网，同时也可根据图纸面线距离龙骨线的尺寸往里返出龙骨线，以做为安装龙骨的依据。
（14）测量放样误差控制标准①标高A．±0.000 至 1 米线≤1mm；B．层与层之间 1 米线≤1mm；C．总标高±0.000 至楼顶层≤±1mm。
②控制线A．墙完成面控制线≤±2mm；B．到外控线≤±1mm；C．结构封闭线≤±2mm。
③投点各标准层之间点与点之间垂直度≤±1mm。
（15）资料汇总①技术交底记录；②基线复核记录；③结构检查记录；④施工队放线报验单；⑤项目部放线报验单。
2、后置埋板与结构检查偏差处理方法（1）埋件与结构的检查①埋件上下、左右的检查在测量放样过程中，埋件的检查与结构的检查相继展开，测量人员将埋件标高线、分格线均用墨线弹在结构上，依据十字中心线，施工人员用尺子进行测量，检查出埋件左右、上下的偏差。
②埋件进出检查埋件进出时，测量放线人员从首层与顶层用钢线检查，一般在 15 米左右布置一根钢线，为减少垂直钢线的数量，横向使用鱼丝线进行结构检查，检查尺寸计算：理论尺寸-实际尺寸=偏差尺寸。
③埋件检查的记录埋件进场检查过程中，依据埋件编号图进行填写上下、左右进出位记录表。
（2）结构偏差的处理①埋件检查完毕后，将记录表整理成册，用尺寸计算的方法对每个埋件尺寸进行分析，依据施工图给定的尺寸，检查结构尺寸是否超过设计尺寸偏差。
②依据测量所得的结构偏差表，经计算超过设计尺寸，首先与设计进行沟通，将检查表提交给设计进行分析，若偏差超出设计范围，则要报告业主、监理，共同做出解决方案。
推荐以下方案：A．土建将偏差结构进行剔凿；B．将幕墙完成面向外推移；C．部分剔凿、部分推移。
（3）后置埋件偏移处理若埋件发生偏差，应将结构检查表提供给设计，设计师依据偏差情况制定埋件偏差施工方案，以及埋补的方式，并提供施工图及强度计算书，然后依据施工图进行施工。
后置埋件一般采用Q235B锚板，锚板采用相应的防腐处理。
锚板分别通过膨胀螺栓和化学锚栓与结构链接。
后置埋件示意图如下：（4）化学锚栓施工①化学锚栓应提供施工图及强度计算书，然后根据施工图进行施工。
②化学锚栓施工图及强度计算书应提交给业主、监理认可，待确认后方可施工。
③化学锚栓在施工之前应进行拉拔试验，按照各种规格每三件为一组，试验可在现场进行。
（2）化学锚栓施工步骤和要求①测量放线人员将打化学锚栓位置用墨线弹在结构上，施工人员依据所弹十字定位线进行打孔。
②为确保打孔深度，应在冲击钻上设立标尺，控制打孔深度。
③打孔深度及打孔直径依据下表进行，混凝土配孔直径（适应 ASQ 混凝土强度为 C25～ C60）详见下表。
混凝土配孔直径（适应混凝土强度为 C25～C60）注：a.由于同一种直径的螺杆长度并不相同，故钻孔深度仅供参考；b.安全剪力和安全拉力是根据不同混凝土强度等级而测定的，不能做为设计施工依据，实际承受能力应以现场的拉拔实验为准。
④在混凝土上打孔后，应吹去孔内的灰尘，保持孔内清洁，项目质量员应跟踪监督检查。
⑤打完孔后，将玻璃管药剂放入孔中，再将锚栓进行安装。
放入螺杆后高速进行搅拌（手枪钻转速为 750 转/秒），待洞口有少量混合物外露后即可停止。
⑥打孔后各项数据要求，化学锚栓深度一定要达到标准，严禁将锚栓长度割短，化学锚栓与混凝土面应尽量成 90°角，即垂直于混凝土面。
⑦由于后置锚栓钻孔而导致出现的现场废孔、弃孔等孔洞应采用环氧基锚固胶填满塞实。
⑧当化学螺栓施工完毕后，不能立即进行下一步施工，而必须等到螺栓里的化学药剂反应、凝固完成后方可开始下步施工。
具体化学反应时间详见下表。
化学螺栓化学反应时间（5）植筋拉拔取样、试验、拉力计算方法①试验取样依据依据《混凝土结构后锚固技术规程》JGJ145-2013附录 A 第 2.2 条规定所植钢筋应按同规格、同型号、基本相同部位组成一个检验批，抽取数量按每批总数的 1‰计算，且不少于3根。
