齿条安装规范
齿条安装规范
齿轮安装
先打水平线，测量水平方向是否一致，然后齿轮染色，行走，查看齿条的咬合面是否完整，进行角度的调整。
可以用厚薄规安装
如果是正时齿轮，只需把凸轮轴齿轮与正时齿上的相应标记对正即可。
如
果是变速箱的变速齿轮，在拆解时就
要注意顺序，或者有相应的发动机分解图，否则不容易装好。
但齿轮安装也是有规律的，比如轴两端如果是滚针轴承，就应有平垫圈，如果是球轴承一般就不用平垫圈，但有时为找平间隙也会装垫圈。
在惰性齿轮两端应有花键垫圈，滑动齿轮两端应有弹性挡圈等。

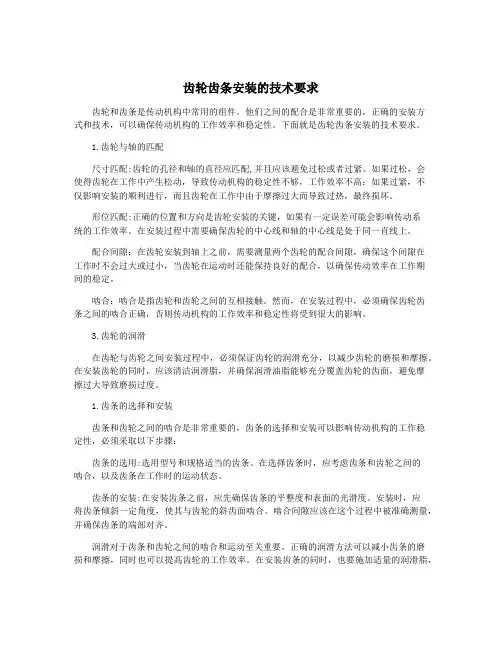

齿轮齿条安装的技术要求
齿轮齿条安装的技术要求齿轮和齿条是传动机构中常用的组件。
他们之间的配合是非常重要的，正确的安装方式和技术，可以确保传动机构的工作效率和稳定性。
下面就是齿轮齿条安装的技术要求。
1.齿轮与轴的匹配尺寸匹配:齿轮的孔径和轴的直径应匹配,并且应该避免过松或者过紧。
如果过松，会使得齿轮在工作中产生松动，导致传动机构的稳定性不够，工作效率不高；如果过紧，不仅影响安装的顺利进行，而且齿轮在工作中由于摩擦过大而导致过热，最终损坏。
形位匹配:正确的位置和方向是齿轮安装的关键，如果有一定误差可能会影响传动系统的工作效率。
在安装过程中需要确保齿轮的中心线和轴的中心线是处于同一直线上。
配合间隙：在齿轮安装到轴上之前，需要测量两个齿轮的配合间隙，确保这个间隙在工作时不会过大或过小，当齿轮在运动时还能保持良好的配合，以确保传动效率在工作期间的稳定。
啮合：啮合是指齿轮和齿轮之间的互相接触。
然而，在安装过程中，必须确保齿轮齿条之间的啮合正确，否则传动机构的工作效率和稳定性将受到很大的影响。
3.齿轮的润滑在齿轮与齿轮之间安装过程中，必须保证齿轮的润滑充分，以减少齿轮的磨损和摩擦。
在安装齿轮的同时，应该清洁润滑脂，并确保润滑油脂能够充分覆盖齿轮的齿面，避免摩擦过大导致磨损过度。
1.齿条的选择和安装齿条和齿轮之间的啮合是非常重要的，齿条的选择和安装可以影响传动机构的工作稳定性，必须采取以下步骤：齿条的选用:选用型号和规格适当的齿条。
在选择齿条时，应考虑齿条和齿轮之间的啮合，以及齿条在工作时的运动状态。
齿条的安装:在安装齿条之前，应先确保齿条的平整度和表面的光滑度。
安装时，应将齿条倾斜一定角度，使其与齿轮的斜齿面啮合。
啮合间隙应该在这个过程中被准确测量，并确保齿条的端部对齐。
润滑对于齿条和齿轮之间的啮合和运动至关重要。
正确的润滑方法可以减小齿条的磨损和摩擦，同时也可以提高齿轮的工作效率。
在安装齿条的同时，也要施加适量的润滑脂，使其充分覆盖齿条和齿轮的表面，从而减小摩擦和磨损。
齿条安装规范
齿条安装规范
齿轮安装
先打水平线，测量水平方向是否一致，然后齿轮染色，行走，查看齿条的咬合面是否完整，进行角度的调整。
可以用厚薄规安装
如果是正时齿轮，只需把凸轮轴齿轮与正时齿上的相应标记对正即可。
如
果是变速箱的变速齿轮，在拆解时就
要注意顺序，或者有相应的发动机分解图，否则不容易装好。
但齿轮安装也是有规律的，比如轴两端如果是滚针轴承，就应有平垫圈，如果是球轴承一般就不用平垫圈，但有时为找平间隙也会装垫圈。
在惰性齿轮两端应有花键垫圈，滑动齿轮两端应有弹性挡圈等。
齿条安装方法

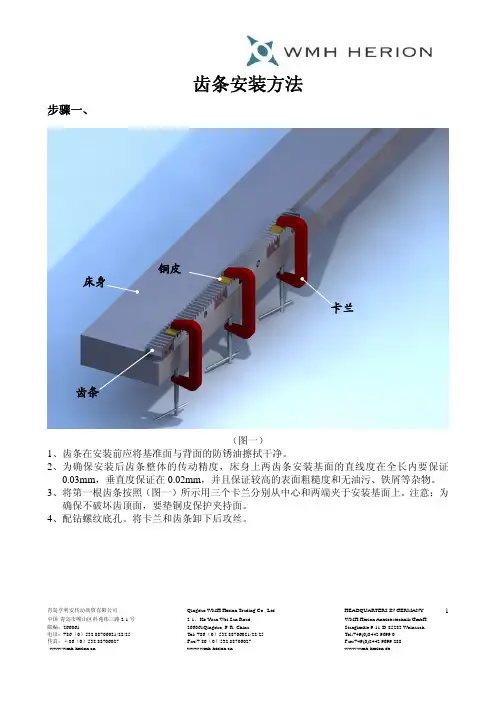

青岛亨利安传动商贸有限公司 Qingdao WMH Herion Trading Co., Ltd.HEADQUARTERS IN GERMANY 中国·青岛市崂山区科苑纬三路2-1号 2-1，Ke Yuan Wei San Road, WMH Herion Antriebstechnik GmbH 邮编：266061 266061Qingdao, P. R..China Stanglmüle 9-11·D-85283 Wolnzach1齿条安装方法步骤一、（图一）1、齿条在安装前应将基准面与背面的防锈油擦拭干净。
2、为确保安装后齿条整体的传动精度，床身上两齿条安装基面的直线度在全长内要保证0.03mm ，垂直度保证在0.02mm ，并且保证较高的表面粗糙度和无油污、铁屑等杂物。
3、将第一根齿条按照（图一）所示用三个卡兰分别从中心和两端夹于安装基面上。
注意：为确保不破坏齿顶面，要垫铜皮保护夹持面。
4、配钻螺纹底孔。
将卡兰和齿条卸下后攻丝。
铜皮 床身 卡兰 齿条青岛亨利安传动商贸有限公司 Qingdao WMH Herion Trading Co., Ltd.HEADQUARTERS IN GERMANY 中国·青岛市崂山区科苑纬三路2-1号 2-1，Ke Yuan Wei San Road, WMH Herion Antriebstechnik GmbH 邮编：266061 266061Qingdao, P. R..China Stanglmüle 9-11·D-85283 Wolnzach2步骤二、（图二）1、将第一根齿条重新安装于床身上，安装上12.9级的紧固螺栓，先不要锁紧。
再次将齿条与床身两基准面靠紧用卡兰夹住。
用扭力扳手根据标准扭矩由中心向外依次锁紧所有螺栓。
2、将针规放于齿槽中，（注意：不同模数齿条选择不同针规，详见下表）将百分表安装于机床移动部件上（如：直线导轨滑块上或滑动导轨滑枕上），测量针规在不同长度上的高度是否一致。
齿轮齿条安全操作及保养规程
齿轮齿条安全操作及保养规程前言齿轮齿条是机械设备中常用传动部件，其可靠性直接影响着设备的正常运行，同时，正确的操作与保养也是延长使用寿命的重要措施。
本文档将介绍齿轮齿条的安全操作及保养规程，以帮助用户正确使用和维护设备。
安全操作规程1. 操作前的检查在使用齿轮齿条前，应对设备进行必要的检查，包括以下几点：1.确认齿轮齿条已经正确安装且紧固。
若发现齿轮齿条有松动情况，应立即切断电源，重新装配并严格按照操作程序进行检查，确保固定扭矩符合要求。
2.确认工作环境没有杂物或其他障碍物，确保安全空间充足。
3.检查设备的润滑，必要时增加润滑剂。
4.确保所有安全装置齐全完好，如护罩、安全阀等。
5.确定齿轮齿条所能承受的负载和运动速度，确保不超过其俯视标注。
2. 操作中的注意事项在使用齿轮齿条时，应注意以下事项：1.齿轮齿条的操作应按照说明书要求进行，必要时应按其额定容量和使用条件进行操作。
2.操作前与操作中禁止穿戴过于宽松或容易缠绕的衣物。
避免头发、衣服等被卷进机械传动部件中。
3.保持操作区域干燥、整洁，防止滑倒或绊倒导致的意外事故。
4.在操作中严禁跨越移动部件或趴在移动部件上进行操作。
5.禁止在运动中突然停机或反转，以避免直接伤害设备或操作者。
6.避免在齿轮齿条上加大负荷和超负荷运转，一旦出现过载现象，应停机排除故障，避免设备受损。
3. 停止操作后的注意事项在停止操作后，应注意以下几点：1.等待齿轮齿条完全停止后再进行检查和维护。
2.断电前，应先将切换装置、离合器切断，使齿轮齿条完全停止。
3.关闭电源和紧急停机开关，将所有钥匙收回。
4.在停机前，应保持操作环境整洁，清理掉悬空的工具、设备等，以免其他人员受伤。
5.定期对设备进行技术检测，确保设备的高效安全运行。
保养规程1. 必要的保养周期齿轮齿条的使用时间较长，建议对其进行定期保养。
推荐的保养周期如下：1.新设备使用前应进行基础性的养护，并在安装后每日进行一次较为简单的检查。
齿轮标准安装
齿轮标准安装齿轮是一种常见的机械传动装置，它通过齿与齿之间的啮合来传递动力和转速。
在工业生产中，齿轮的安装是非常重要的，它直接关系到机械设备的性能和使用寿命。
因此，正确的齿轮标准安装是非常必要的。
下面将介绍齿轮标准安装的具体步骤和注意事项。
1. 准备工作。
在安装齿轮之前，首先要做好准备工作。
检查齿轮的各个部件是否完好，包括齿轮轴、齿轮、轴承等。
同时，清洁工作也很重要，确保安装过程中不会因为杂物或污垢而影响齿轮的正常运转。
2. 安装位置。
确定齿轮的安装位置，需要考虑到齿轮与其他机械部件的配合情况，以及后续的维护和检修工作。
一般来说，齿轮的安装位置应该尽量靠近动力源，以减少传动损失。
3. 调整齿轮间隙。
在安装齿轮的过程中，需要注意调整齿轮的间隙。
齿轮之间的间隙过大或过小都会影响传动效果，甚至导致齿轮的损坏。
因此，要根据实际情况，精确地调整齿轮的间隙。
4. 固定齿轮。
安装好齿轮后，需要及时进行固定，以防止齿轮在工作过程中产生位移或松动。
一般来说，可以使用螺栓、销钉等方式将齿轮固定在机械设备上。
5. 检查和测试。
安装完成后，还需要进行检查和测试工作。
检查齿轮的安装是否牢固，齿轮间隙是否合适，是否存在异常声音等情况。
同时，还需要进行负载测试，检验齿轮的传动效果和稳定性。
总结。
齿轮标准安装是机械设备中的重要环节，它直接关系到设备的正常运转和使用寿命。
正确的安装方法和注意事项能够有效地提高齿轮的使用效果，减少故障发生的可能性。
因此，在安装齿轮时，一定要严格按照标准操作流程进行，确保安装质量和安全性。
通过以上介绍，相信大家对齿轮标准安装有了更深入的了解。
在实际工作中，希望大家能够严格按照标准要求进行操作，确保齿轮的安装质量和使用效果。
同时，也要注重日常的维护保养工作，及时发现并排除潜在的安装问题，保障设备的安全运行。
SC型齿轮齿条施工升降机装配实验要点
SC型齿轮齿条施工升降机装配实验要点
一、概述
本文档旨在介绍SC型齿轮齿条施工升降机的装配实验要点，通过学习，学生
将能够掌握该类型升降机的装配步骤和注意事项，为日后的使用和维护提供帮助。
二、装配步骤
2.1 准备工作
从零件箱中取出所需零件，确认零件是否正确无误。
2.2 安装齿轮箱
将齿轮箱上的电机和齿轮轴与电机座板锁定螺栓相连。
取出齿轮箱中的内齿轮，插入到齿轮轴上，并用螺栓固定内外齿轮。
2.3 安装链条轮
将链条轮组合到升降机底座上，用螺栓固定。
2.4 安装链条
将链条置于链条轮上，使链条的弯曲方向与链条轮一致。
2.5 安装齿条
将齿条置于链条上，并用螺栓固定。
2.6 安装导轨
将导轨固定在升降机底座上，确保导轨垂直于齿条。
2.7 安装底座支架
将底座支架与升降机底座组合在一起，用螺栓固定。
2.8 连接电路
将电机与电路连接，进行电气测试。
三、注意事项
•请确认零件是否正确无误后再进行组装工作。
•在组装过程中，请勿强行拧紧螺栓，以免损坏零件。
•在安装导轨时，请注意导轨是否垂直于齿条。
•在进行电气测试时，请注意安全，避免触电事故。
•如遇到问题，请咨询人员进行解答。
四、
通过本实验，学生将从实际操作中掌握SC型齿轮齿条施工升降机的装配方法，并能够了解组装过程中的注意事项，为日后的使用和维护提供帮助。
希望本实验能够为学生提供实际经验，并帮助提高其在机械制造及维护方面的技能。
齿条安装手册
Documented ProcedureBPA
MPZ 001
文件程序
Page Name released 4 01.06.05 01.06.05 20 Schell Lorch
齿条，伺服系统装配方案-
其他标识和符号
☞
☺
该符号标明，请按照要求去做。 指示您合理的简化和改进。 保养：建议最佳操作
安全
识别：显示齿条的说明 贮存：关于正确贮存齿条的信息。
齿条的装配和安装等工作，需要技术熟练，有相关经验和知识的人员操 作。 拆箱和搬运齿条时必须佩戴安全帽，护目镜，防护手套和安全鞋。如果重量 超过 8 公斤，两人合作或是吊车是必要的。如果长度超过 1 米，必须 2 人合作拆箱和搬运， 这样会避免齿条弯曲变形和错误姿势造成人员伤害。吊车驾驶员必须有相关资质。齿条的运 输必须得到适当的保护，如果必要，在齿条端部做明显的标记区分。 ☺ 下表显示的是各种齿条的质量。长度取整数部分。该质量代表齿条模数和长度。 齿条质量 kg
4.40 4.83 10.50 25.00 30.30 50.00 -
9.50 11.10 22.38 44.85 89.71 -
10.67 70.60 -
19.20
120.00
在齿条吊装的旋转半径标记警示符号或是警示带。在搬运和吊装时，该区 域是禁止人员进入的。 启运之前一定要检查搬运路线的滑倒危险，或是其他的干扰，尽量做到安 全。 启运之前一定要确定齿条的整体尺寸所允许的安全吊装。可能遇到的障碍物需要移开或是绕 行。
齿轮安装间隙要求及注意事项
齿轮安装间隙要求及注意事项以下是 6 条关于“齿轮安装间隙要求及注意事项”的内容：1. 嘿，你知道吗，齿轮安装间隙可太重要啦！就像鞋子合不合脚一样。
比如说，安装齿轮时，如果间隙太大，那不就跟穿上一双大很多的鞋，走路都别扭！安装的时候可得仔细着点啊，别随随便便就搞，得严格按照要求来，不然以后问题可多着呢，你说是不是？2. 齿轮安装间隙要求千万不能小瞧啊！这就好比搭积木，一块放歪了，整个就不稳定啦！你想想，要是不注意间隙，就可能出现噪音增大、磨损加剧这些毛病。
就像一辆车开起来嘎吱嘎吱响，多烦人呐！所以，安装时一定要认真对待，这可不是闹着玩的呀！3. 哇塞，齿轮安装间隙的注意事项可多了去了！就像走钢丝一样，得小心翼翼保持平衡。
比如说，安装前得清洁好各个部件，不然有杂质夹在里面多要命啊！还有啊，调整间隙得有耐心，别火急火燎的，就像绣花一样得慢慢来，不然出了错后悔都来不及，你懂不懂呀？4. 老天呀，齿轮安装的间隙要是没弄好，那可真是后患无穷！和做饭调味一样，盐放多了放少了都不行。
你见过因为齿轮间隙问题导致设备故障的吧？那多闹心啊！所以在安装的时候就得把这些都考虑进去，精准一点，再精准一点，可别马虎了，好不好？5. 哎呀呀，齿轮安装间隙要求真的要牢记在心呐！这就跟比赛跑步一样，一步错就可能满盘皆输。
要是没控制好间隙，传动不顺畅那可咋整？这可不是开玩笑的事儿呀！在安装的过程中，要多检查几遍，确保万无一失，可别掉以轻心哟！6. 嘿，记住啦，齿轮安装间隙这事可不简单！好比演奏乐曲，一个音符错了整首曲子就变味了。
你可别不在乎这些间隙要求和注意事项啊，别等出了问题才来后悔。
安装的时候多用心思，以后就能少很多麻烦，这道理多浅显呀，对不？我的观点结论：齿轮安装间隙要求及注意事项绝对不能马虎对待，大家在安装时一定要严格按照要求细心操作，这样才能确保设备良好运行。
齿轮齿条式转向器的装配与调整
三、齿轮齿条式转向器的装配与调整（一）拆卸图2-33所示为轿车上所用齿轮齿条式转向器。
拆卸分解中，应先在转向齿条端头与横拉杆连接处打上安装标记，然后拆卸转向齿条端头，但不能碰上转向齿条的外表面。
拆下转向齿条导块组件后，拉住转向齿条，使齿对准转向齿轮，再拆卸转向齿轮，最后抽出转向齿条。
抽出时，注意不能让转向齿条转动，以防止碰伤齿面。
（二）装配齿轮齿条式转向器的装配如图2-34所示。
1.安装转向齿轮1）将上轴承和下轴承压在转向齿轮轴轴颈上，轴承内座圈与齿端之间应装好隔圈。
2）把油封压入调整螺塞。
3）将转向齿轮及轴承一块压入壳体内。
4）装上调整螺塞及油封，并调整转向齿轮轴承预紧度。
手感应无轴向窜动，转动自如，转向齿轮的转动力矩符合原厂规定，一般约为0.5N.m。
5）按原厂规定力矩紧固锁紧螺母，并装好防尘罩。
2.装入转向齿条等部件1）装入转向齿条。
2）安装齿条衬套。
转向齿条与衬套的配合间隙不得大于0.15mm。
3）装入转向齿条导块、隔环、导块压紧弹簧、调整螺塞（弹簧帽）及锁紧螺母。
3.安装垫圈和转向齿条端头安装时应特别注意，转向齿条端头和齿条的连接必须紧固，锁止可靠。
4.安装横拉杆和横拉杆端头安装横拉杆和横拉杆端头，并按原厂规定检查调整左、右横拉杆的长度，以保证转向轮前束正确。
另外，横拉杆端头球销的夹角应符合原厂规定。
调整合格后，必须按原产规定的扭矩紧固并锁止横拉杆夹子。
（三）调整转向齿条与转向齿轮的咬合间隙也称为转向齿条的预紧力，其调整机构如图2-35所示。
因结构的差异，调整方法也有所不同。
但常见的有两类：一是改变转向齿条导块与盖之间的垫片厚度来调整转向齿条与转向齿轮轮齿的咬合深度，完成预紧力的调整；另一种方法是用盖上的调整螺塞改变转向齿条导块与弹簧座之间的间隙值，保证咬合深度，即预紧力的调整。
根据图2-35所示的结构形式，其预紧力的调整步骤是：先不装弹簧以及壳体与盖之间的垫片，进行x值得调整，使转向齿轮轴上的转动力矩为1~2N.m，然后用厚薄规测量x值；第三步在x值上加0.05~0.13mm，此值就是应加垫片的总厚度，也就是转向齿条和转向齿轮合格的咬合间隙所要求的垫片总厚度。
齿轮齿条排装
齿轮、齿条的排装1齿条结构――横向定位块：底板1、垫板1两端各2块，底板2、垫板3，纵向定位块：底板2，垫板2，调整垫片（≤3块）。
底板上有横向调节腰形孔，纵向∮13（－0.5～0），螺栓直径∮12，垫板直径∮16，齿条螺栓孔直径∮13。
2初排（状态：小车空载、不动）――3#过来是用普通螺栓基本紧固。
到常熟，先紧固后测高度差，松螺栓，垫垫片，把高度调整到基本一致，横向距离保证，换产品螺栓紧固，再用模块测间隙，是否要割孔，调整后紧固。
①高度：以轨道踏面为基准，保证轨道踏面与齿条齿顶的高度差在0－--0.5毫米内(即齿条基本是同一高度)。
低了可以垫(以齿条与轨道的高度差做模块，用框式水平仪并用塞尺塞间隙,高度太大的可以刨底座或换薄垫板或加垫片，基本调整到同一高度)。
②横向距离：以轨道侧面为基准，保证横向距离在0.5毫米以内（如轨道旁弯因素）③：齿条接头（纵向定位）：间隙：（小车架在一头，影响间隙的因素有2个，大梁的下挠和温度的变化）用模块测量，排装时放余量，侧隙在20丝左右，从中间往两侧依次减小），并且同一横向位置的接头间隙必须一致，单侧齿条各接头间隙可以变化，只要在范围之内即可（如果两边接头间隙不一致，将导致两边同一齿条面错位不一致，错位总是存在的，齿条最前端也错位，齿轮前后也有错位，错位一致的话，可以通过调节齿轮前后以借正，使两侧齿轮同时啮合，受力基本一致，但如果齿条错位不一致的话，将导致齿轮齿条单侧受力，往前往后两侧分别受力，其反映到啮合上，则为有些齿条一面能啮合到，另一面啮合不到），间隙太小将导致跳齿，禁止拆下齿条用锉刀挫齿以增加间隙，影响啮合面。
间隙太小，相邻齿条的齿内侧有间隙，太大，相邻的齿外侧有间隙（画图可直观看出）。
最好应从中间往两边排，可以减小积累误差，从而避免割孔。
(纵向定位非常重要，因为初排后纵向定位块即被焊死，如返工，量将非常大)齿条不错位――齿顶、齿侧面。
④垫板2先焊接（纵向定位――纵向定位块在齿条中间，精排需要跑小车，纵向不定位的话，小车一跑，齿条接头间隙全部破坏，横向定位块（在齿条接头处）不焊接――在精排时可以调整搭角）：焊接前用锲形块使垫板2两侧与齿条两侧紧贴（5斯，焊接收缩后40斯），必须先点焊4点后才能焊接，否则垫板会横向翘起。
