纯电动汽车电机选型匹配计算
2019年6月纯电动汽车电机选型匹配计算99纯电动汽车电机选型匹配计算金辉辉(格特拉克(江西)传动系统有限公司，江西南昌330000)摘要:根据整车厂提供的整车参数和性能指标，可以计算驱动电机的功率/扭矩/转速等性能指标，选配合适的动力电机。
可以缩短后期的整车试验验证时间，节省开发费用。
关键词:额定功率峰值功率额定扭矩峰值扭矩最高转速额定转速随着国家对纯电动汽车的鼓励支持政策,纯电动汽车在市场上的占有比例将会越来越高，同时国家对新能源汽车行业的要求提高了，在设计研发过程中对动力匹配要求也越来越高。
为了保证电动汽车在行驶中具有良好的动力性和经济性,就需要对电机进行合理的计算和匹配选型。
电动汽车驱动电机的匹配主要考虑功率、扭矩、转速等性能指标。
以下将对各性能指标进行计算分析。
表1按整车参数来进行电机的选配计算最高车速Umaxl(km/h)120迎风面积A(m2) 6.605最高持续车速Umax2(km/h)90传动效率0.9常规巡航车速Uc(kin/h)60轮胎半径r(m)0.376整车总质量m(kg)6000总速比ig*i016.04试验质量ml(kg)4405最大爬坡度20%重力加速度g(m/s2)9.80-50km/h加速时间tl6滚动阻力系数f0.01550-80km/h加速时间t210风阻系数Cd0.468旋转质量换算系数 1.041额定功率额定功率:是指设备持续工作、保证规定的各项指标情况下,能达到的最大功率。
(1)额定功率必须满足最高稳定车速(最高稳定车速90km/h):根据电动汽车的行驶要求，一般在设计时按照汽车匀速行驶过程中的最高稳定车速来选定电机的额定功率。
即：”口叭*,”Au max/ ’、P«=36oo^(mgf+^nr⑴其中:Pe—电机额定功率(kW);Umax-最高车速(km/h)；m一车辆质量(kg)；g一重力加速度(m/s2)；f—滚动阻力系数;Cd-空气阻力系数;A—迎风面积(mJ;%—传动效率Pe=(90/3600*0.9)*(4405*9.8*0.015+ 0.468*6.605*90*2/21.15)=50.87Kw(2)额定功率必须满足稳定爬坡车速：u C Au.2玖=36W^(mgfc°Sa-+*mgsina)(2)其中：Pa—电机额定功率(kW)；Ui-爬坡车速(km/h)；a—爬坡度；车速60km/h爬坡度4%(2.29°):Pa60=(60/3600*0.9)*(6000*9.8*0.015* cos2.29+0.468*6.605*6CT2/21.15+6000*9.8*sin2.29)=69.6kW车速40km/h爬坡度12%(6.8°):Pa40=(40/3600*0.9)*(6000*9.8*0.015* cos6.8+0.468*6.605*40八2/21.15+6000*9.8* sin6.8)=100.2kW额定功率二Max[Pe,Pa60,Pa40]=100.2kW2峰值扭矩(1)峰值扭矩需满足最大爬坡度要求(最大坡度20%,11.3。
电机尺寸全表汇总
学习资料整理YEJ系列感应电机学习资料整理学习资料整理学习资料整理Y2系列电机技术数据--2、4级型号额定功率 kW额定转速 r/min 额定电流A 效率% 功率因数 cosφ 堵转转矩 额定转矩 堵转电流额定电流 最大转矩额定转矩 Y2-90S-2 1.5 2840 3.4 79 0.84 2.2 7.0 2.3 Y2-90L-22.228404.9810.852.27.02.3学习资料整理Y2-100L-2 3 2860 6.3 83 0.87 2.2 7.5 2.3 Y2-112M-2 4 2880 8.1 85 0.88 2.2 7.5 2.3 Y2-132S1-2 5.5 2900 11 86 0.88 2.2 7.5 2.3 Y2-132S2-2 7.5 2900 14.9 87 0.88 2.2 7.5 2.3 Y2-160M1-2 11 2930 21.3 88 0.89 1.9 7.5 2.3 Y2-160M2-2 15 2930 29 89 0.89 2.2 7.5 2.3 Y2-160L-2 18.5 2930 34.7 90 0.9 2.2 7.5 2.3 Y2-180M-2 22 2940 41 90 0.9 2.0 7.5 2.3 Y2-200L1-2 30 2950 55.5 91.2 0.9 2.0 7.5 2.3 Y2-200L2-2 37 2950 67.9 92 0.9 2.0 7.5 2.3 Y2-225M-2 45 2960 82.3 92.3 0.9 2.0 7.5 2.3 Y2-250M-255296510092.50.92.07.52.3学习资料整理Y2-280S-2 75 2970 135 93 0.9 2.0 7.5 2.3 Y2-280M-2 90 2970 160 93.8 0.91 2.0 7.5 2.3 Y2-315S-2 110 2975 195 94 0.91 1.8 7.1 2.2 Y2-315M-2 132 2975 233 94.5 0.91 1.8 7.1 2.2 Y2-315L1-2 160 2960 279 94.6 0.92 1.8 7.1 2.2 Y2-90S-4 1.1 1390 2.9 75 0.77 2.3 6.0 2.3 Y2-90L-4 1.5 1390 3.7 78 0.79 2.3 6.0 2.3 Y2-100L1-4 2.2 1410 5.2 80 0.81 2.3 7.0 2.3 Y2-100L2-4 3 1410 6.8 82 0.82 2.3 7.0 2.3 Y2-112M-4 4 1440 8.8 84 0.82 2.3 7.0 2.3 Y2-132S-4 5.5 1440 11.8 85 0.83 2.3 7.0 2.3 Y2-132M-47.5144015.6870.842.37.02.3学习资料整理Y2-160M-4 11 1460 22.3 88 0.84 2.2 7.0 2.3 Y2-160L-4 15 1460 30.1 89 0.85 2.2 7.5 2.3 Y2-180M-4 18.5 1470 36.1 90.5 0.86 2.2 7.5 2.3 Y2-180L-4 22 1470 42.7 91 0.86 2.2 7.5 2.3 Y2-200L-4 30 1470 57.6 92 0.86 2.2 7.2 2.3 Y2-225S-4 37 1475 69.9 92.5 0.87 2.2 7.2 2.3 Y2-225M-4 45 1475 84.7 92.8 0.87 2.2 7.2 2.3 Y2-250M-4 55 1480 103 93 0.87 2.2 7.2 2.3 Y2-280S-4 75 1480 140 93.8 0.87 2.2 7.2 2.3 Y2-280M-4 90 1480 167 94.2 0.87 2.2 7.2 2.3 Y2-315S-4 110 1480 201 94.5 0.88 2.1 6.9 2.2 Y2-315M-4132148024094.80.882.16.92.2学习资料整理Y2-315L1-4160 1480 288 94.90.89 2.1 6.92.2Y2系列电机技术数据--6、8级型号额定功率kW额定转速 r/min额定电流A效率%功率因数cosφ堵转转矩 额定转矩 堵转电流额定电流最大转矩额定转矩Y2-90S-6 0.75 910 2.3 69 0.72 2.0 5.5 2.1 Y2-90L-6 1.1 910 3.2 72 0.73 2.0 5.5 2.1 Y2-100L-6 1.5 920 3.9 76 0.75 2.0 5.5 2.1 Y2-112M-6 2.2 935 5.6 79 0.76 2.0 6.5 2.1 Y2-132S-6 3 960 7.4 81 0.76 2.1 6.5 2.1 Y2-132M1-6 4 960 9.8 82 0.76 2.1 6.5 2.1 Y2-132M2-65.596512.9840.772.16.52.1学习资料整理Y2-160M-6 7.5 970 17.2 86 0.77 2.0 6.5 2.1 Y2-160L-6 11 970 24.5 87.5 0.78 2.0 7.0 2.1 Y2-180L-6 15 970 31.6 89 0.81 2.0 7.0 2.1 Y2-200L1-6 18.5 980 38.6 90 0.81 2.1 7.0 2.1 Y2-200L2-6 22 980 44.7 90 0.83 2.1 7.0 2.1 Y2-225M-6 30 980 59.3 91.5 0.84 2 7.0 2.1 Y2-250M-6 37 980 71.1 92 0.86 2.1 7.0 2.1 Y2-280S-6 45 980 85.9 92.5 0.86 2.1 7.0 2.0 Y2-280M-6 55 980 105 92.8 0.86 2.1 7.0 2.0 Y2-315S-6 75 985 142 93.5 0.86 2.0 7.0 2.0 Y2-315M-6 90 985 170 93.8 0.86 2.0 7.0 2.0 Y2-315L1-6110985207940.862.06.72.0学习资料整理Y2-315L2-6 132 985 245 94.2 0.87 2.0 6.7 2.0 Y2-90S-8 0.37 670 1.49 62 0.61 1.8 4.0 1.9 Y2-90L-8 0.55 670 2.17 63 0.61 1.8 4.0 2.0 Y2-100L1-8 0.75 680 2.4 71 0.67 1.8 4.0 2.0 Y2-100L2-8 1.1 680 3.4 73 0.69 1.8 5.0 2.0 Y2-112M-8 1.5 690 4.4 75 0.69 1.8 5.0 2.0 Y2-132S-8 2.2 705 6 78 0.71 1.8 6.0 2.0 Y2-132M-8 3 705 7.9 79 0.73 1.8 6.0 2.0 Y2-160M1-8 4 720 10.3 81 0.73 1.9 6.0 2.0 Y2-160M2-8 5.5 720 13.6 83 0.74 2.0 6.0 2.0 Y2-160L-8 7.5 720 17.8 85.5 0.75 2.0 6.0 2.0 Y2-180L-81173025.187.50.762.06.62.0学习资料整理Y2-200L-8 15 730 34.1 88 0.76 2.0 6.6 2.0 Y2-225S-8 18.5 730 41.1 90 0.76 1.9 6.6 2.0 Y2-225M-8 22 730 47.4 90.5 0.78 1.9 6.6 2.0 Y2-250M-8 30 735 63.4 91 0.79 1.9 6.6 2.0 Y2-280S-8 37 735 77.8 91.5 0.79 1.9 6.6 2.0 Y2-280M-8 45 735 94.1 92 0.79 1.9 6.6 2.0 Y2-315S-8 55 735 111 92.8 0.81 1.8 6.6 2.0 Y2-315M-8 75 735 151 93 0.81 1.8 6.6 2.0 YSD315L1-8 90 735 178 93.8 0.82 1.8 6.6 2.0 YSD315L2-8110735217940.821.86.42.0学习资料整理学习资料整理B35 学习资料整理学习资料整理学习资料整理学习资料整理。
汽车车载电机参数
所谓车载，当然是指专门在汽车上使用的产品。
大家常见的汽车车载有车载MP3,MP4,GP，车载DVD，车载硬盘机，车载电源，车载冰箱，车载按摩器，车载电脑，车载电视、车载U盘录像机等。
今天要给大家写的是车载翻转显示屏电机相关，车载翻转显示屏有了很大的发展。
但是现有的车载翻转显示屏往往只有手动或电动翻转方式:只有手动翻转方式的，翻折很不方便。
随着车辆网场景布局，汽车零部件传动越来越趋向智能化，微型齿轮传动方面帮助实现车载翻转显示屏智能翻转。
汽车车载电机产品规格：1、电压范围：3.0-7.0V2、使用方向：CC、CCW3、频率:24000PPS4、行程：0-3600°5、时间：0.8-3S6、翻转力：600gf.cm7、噪音：50DB（10CN距离）汽车车载电机定制技术参数范围：直径规格6mm、8mm、10mm、12mm、16mm（可定制）电压：3V-24V（可定制）功率：0.5W-50W（可定制）减速比：5-1500（可定制）扭矩范围：1gf-cm到50kgf-cm（可定制）直径范围：3.4mm-38mm（可定制）输出转速：5-2000rpm（可定制）噪音：45DB（可定制）齿轮箱材质：塑胶、金属（可定制）驱动电机：步进电机（可定制）齿轮箱传动结构：按需求定制产品特点：微型、小体积、回转精度高、寿命长（可定制）。
6MM汽车车载电机齿轮箱定制参数：外径：6mm材质：五金旋转方向：cc&ccw齿轮箱回程差：≤3°轴承：烧结轴承；滚动轴承轴向窜动：≤0.3mm(烧结轴承) ；≤0.2mm(滚动轴承)输出轴径向负载：≤0.5N(烧结轴承)；≤5N(滚动轴承)工作温度：-20 (85)适配电机：直流电机、步进电机、空心杯电机金属减速齿轮箱行星齿轮箱结构：6MM汽车车载电机齿轮箱图纸：EPB电子驻车制动齿轮箱定制：项目名称：EPB电子驻车制动项目说明：通过对电子驻车制动系统的分析及设计，解决了小体积输出大力矩的难题。

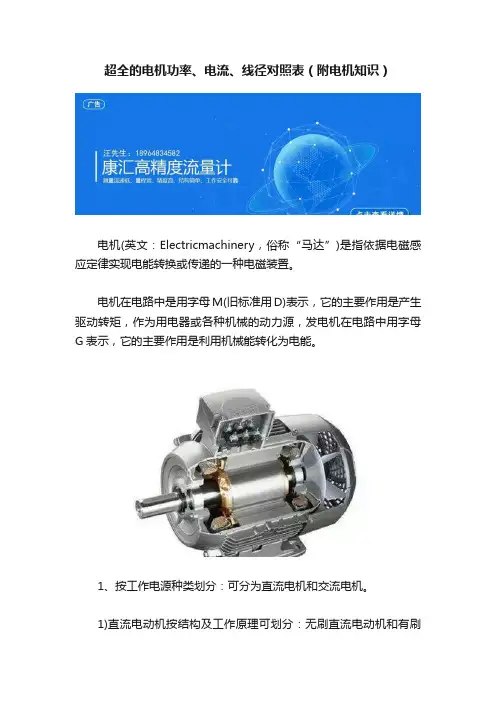

超全的电机功率、电流、线径对照表（附电机知识）
超全的电机功率、电流、线径对照表（附电机知识）电机(英文：Electricmachinery，俗称“马达”)是指依据电磁感应定律实现电能转换或传递的一种电磁装置。
电机在电路中是用字母M(旧标准用D)表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母G表示，它的主要作用是利用机械能转化为电能。
1、按工作电源种类划分：可分为直流电机和交流电机。
1)直流电动机按结构及工作原理可划分：无刷直流电动机和有刷直流电动机。
2)其中交流电机还可划分：单相电机和三相电机。
2、按结构和工作原理可划分：可分为直流电动机、异步电动机、同步电动机。
1)同步电机可划分：永磁同步电动机、磁阻同步电动机和磁滞同步电动机。
2)异步电机可划分：感应电动机和交流换向器电动机。
3、按起动与运行方式可划分：电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。
4、按用途可划分：驱动用电动机和控制用电动机。
1)驱动用电动机可划分：电动工具(包括钻孔、抛光、磨光、开槽、切割、扩孔等工具)用电动机、家电(包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等)用电动机及其他通用小型机械设备(包括各种小型机床、小型机械、医疗器械、电子仪器等)用电动机。
2)控制用电动机又划分：步进电动机和伺服电动机等。
5、按转子的结构可划分：笼型感应电动机(旧标准称为鼠笼型异步电动机)和绕线转子感应电动机(旧标准称为绕线型异步电动机)。
6、按运转速度可划分：高速电动机、低速电动机、恒速电动机、调速电动机。
低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。
直流发电机的工作原理就是把电枢线圈中感应的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势的原理。
感应电动势的方向按右手定则确定(磁感线指向手心，大拇指指向导体运动方向，其他四指的指向就是导体中感应电动势的方向)。

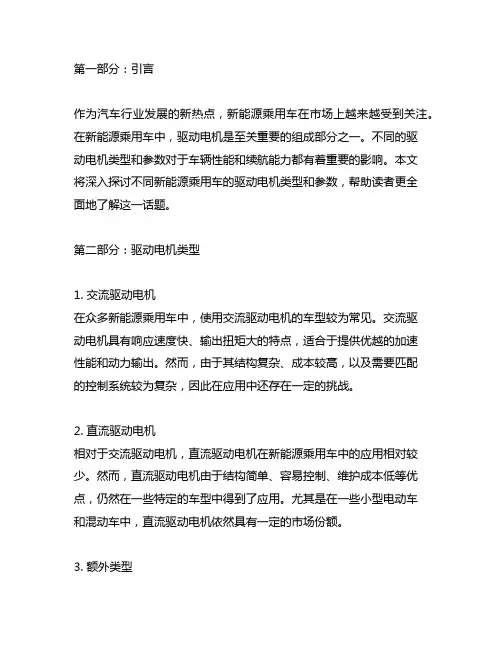

不同新能源乘用车的驱动电机类型和参数
