汽车底盘电控系统原理与检修
汽车底盘电控系统原理与检修
调速器油压
图2-1 液压自动变速器控制过程

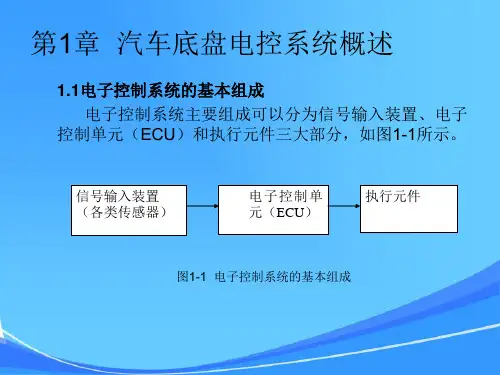

第1章 汽车底盘电控系统概述
电子控制自动变速器通过各种传感器，将发动机转速、 节气门开度、车速、发动机水温、自动变速器油温等参数 转变为电信号，并输入ECU。ECU根据这些信号，按照设 定的换挡规律，向换挡电磁阀、油压电磁阀等发出电子控 制信号，换挡电磁阀、油压电磁阀再将ECU的电子控制信 号转变为液压控制信号，阀板中的各个控制阀根据这些液 压控制信号，控制换挡执行元件的动作，实现自动换挡， 如图2-2所示。
图1-2 电子控制器ECU
第1章 汽车底盘电控系统概述
3）执行元件 执行元件是控制系统的执行机构，其功用是接受ECU
输出的各种控制指令，完成具体的控制动作，从而使底盘 各种控制处于最佳的工作状态等。执行元件类型主要包括 电动机、继电器、开关和电磁阀。
第1章 汽车底盘电控系统概述
1.2汽车底盘电子控制技术的应用 汽车底盘电子控制系统主要包括：电控自动变速器、
（2）宝马ZF4HP22-EH
“ZF”表示德国ZF公司生产；“4”表示前进挡位的个数 为4；“H”表示控制类型为液压控制；“P”表示齿轮类型 为行星齿轮机构；数字“22”表示额定驱动转矩为22Nm； “EH”表示电液控制的类型。
第1章 汽车底盘电控系统概述
（3）丰田汽车自动变速器型号
①型号中有两位数字的自动变速器
图2-2 电控自动变速器控制过程
第1章 汽车底盘电控系统概述
3.自动变速器型号的含义 1）自动变速器型号代表的含义 （1）变速器的性质
字母“A”表示自动变速器，字母“M”表示手动变速器。 （2）自动变速器的生产厂家
例如，德国ZF公司生产的自动变速器，其型号前面大 多标有“ZF”。 （3）驱动方式

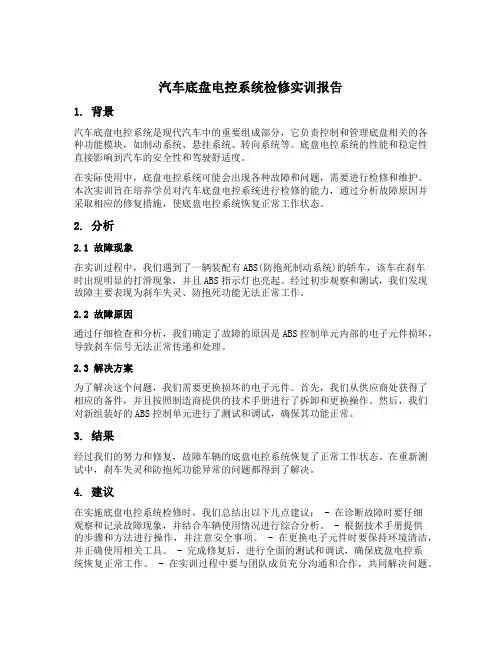

汽车底盘电控系统检修实训报告
汽车底盘电控系统检修实训报告1. 背景汽车底盘电控系统是现代汽车中的重要组成部分，它负责控制和管理底盘相关的各种功能模块，如制动系统、悬挂系统、转向系统等。
底盘电控系统的性能和稳定性直接影响到汽车的安全性和驾驶舒适度。
在实际使用中，底盘电控系统可能会出现各种故障和问题，需要进行检修和维护。
本次实训旨在培养学员对汽车底盘电控系统进行检修的能力，通过分析故障原因并采取相应的修复措施，使底盘电控系统恢复正常工作状态。
2. 分析2.1 故障现象在实训过程中，我们遇到了一辆装配有ABS(防抱死制动系统)的轿车，该车在刹车时出现明显的打滑现象，并且ABS指示灯也亮起。
经过初步观察和测试，我们发现故障主要表现为刹车失灵、防抱死功能无法正常工作。
2.2 故障原因通过仔细检查和分析，我们确定了故障的原因是ABS控制单元内部的电子元件损坏，导致刹车信号无法正常传递和处理。
2.3 解决方案为了解决这个问题，我们需要更换损坏的电子元件。
首先，我们从供应商处获得了相应的备件，并且按照制造商提供的技术手册进行了拆卸和更换操作。
然后，我们对新组装好的ABS控制单元进行了测试和调试，确保其功能正常。
3. 结果经过我们的努力和修复，故障车辆的底盘电控系统恢复了正常工作状态。
在重新测试中，刹车失灵和防抱死功能异常的问题都得到了解决。
4. 建议在实施底盘电控系统检修时，我们总结出以下几点建议： - 在诊断故障时要仔细观察和记录故障现象，并结合车辆使用情况进行综合分析。
- 根据技术手册提供的步骤和方法进行操作，并注意安全事项。
- 在更换电子元件时要保持环境清洁，并正确使用相关工具。
- 完成修复后，进行全面的测试和调试，确保底盘电控系统恢复正常工作。
- 在实训过程中要与团队成员充分沟通和合作，共同解决问题。
5. 总结通过本次实训，我们深入了解了汽车底盘电控系统的工作原理和常见故障处理方法。
通过分析故障现象、确定故障原因，并采取相应的修复措施，我们成功地解决了刹车失灵和防抱死功能异常的问题。

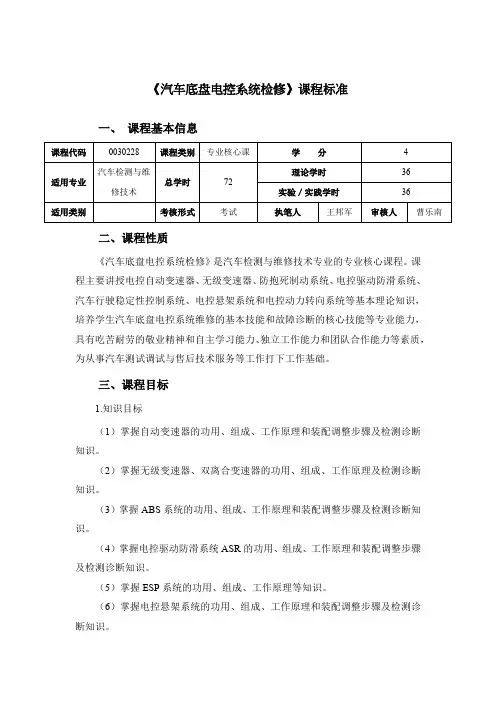

25.《汽车底盘电控系统检修》课程标准
能够描述电控悬架系 演示法、讨论法、
架系统
统的功能、特点
2
总结法
讲授法、多媒体
26
项 目 7 电 控 悬 典型电控悬架系统 能够描述典型电控悬 演示法、讨论法、
架系统
组成与原理
架系统的工作原理
2
总结法
能够描述电控悬架系 讲授法、多媒体
27
项 目 7 电 控 悬 电控悬架系统故障 统常见故障及检修方 演示法、讨论法、
总结法
18
项目 4 电控制 动防抱死系统
ABS 的概述
讲授法、多媒体
能够掌握 ABS 的控制
理论
演示法、讨论法、
2
总结法
讲授法、多媒体
19
项 目 4 电 控 制 ABS 的 结 构 与 工 能够描述 ABS 系统的 演示法、讨论法、
动防抱死系统 作原理
工作过程
2
总结法
讲授法、多媒体
20
项目 4 电控制 动防抱死系统
2
转向系统
统的构造及工作过程
总结法
项 目 8 电 控 助 电控四轮转向系统 能够描述四轮转向系 讲授法、多媒体
30
力转向与四轮 结构与工作原理
演示法、讨论法、 统的构造及工作原理
2
转向系统
总结法
实训五：电控动
能够正确对电动式电
电动式电控动力转
31
力转向系统结 向的结构认识
控动力转向系统进行 讲授法、实训法
四、课程内容与教学安排
序号
1 2 3 4 5 6
项目/章节
项目 1 汽车底 盘电控系统概
述
项目 2 汽车自 动变速器
项目 2 汽车自 动变速器
汽车底盘电控系统原理与检修一体化教程 习题
项目一电控自动变速器的检修习题一、选择题1.如果自动变速器油液呈乳白色，说明（）。
A.发动机冷却液已渗漏到自动变速器油液中B.自动变速器油液中混合有空气C.自动变速器油液过热了D.自动变速器油液中杂质过多2.自动变速器中用于工作的油液为专用的（）。
A.汽油B.机油C.ATFD.齿轮油3. 自动变速器中的油泵是由( )驱动的。
A.电机B.液压C.发动机通过变矩器泵轮D.输出轴4.自动变速器中的（）是用来连接或脱开输入轴、中间轴、输出轴和行星齿轮机构，实现转矩的传递。
A.多片离合器B.湿式多片制动器C.单向离合器D.电磁阀5.甲说检查自动变速器油的液面高度，必经在热机，怠速状态下进行。
乙说检查液面高度，只要将汽车停在平地上就可以了。
（）A.甲正确B.乙正确C.两人都正确D.两人都不正确6.甲说自动变速器油加少了会造成打滑，乙说油加多了会造成换档粗暴。
（）A.甲正确B.乙正确C.两人都正确D.两人都不正确7.测试自动变速器的主油道油压过高，说明（）。
A.油泵的滤清器堵塞B.伺服机构存在内部泄漏C.主油压调节阀不良D.储压器背压过高8.行星齿轮机构在自动变速器中的作用是（）。
A.变矩B.变速C.调节液压D.没有作用9.下列（）有两个功用，一是给自动变速器ECU提供挡位信息，二是保证只有换挡杆置于P或N位才能起动发动机。
A.强制降挡开关B. 制动灯开关C. 驻车挡/空挡位置开关（又称空挡起动开关）D. 模式选择开关10．关于自动变速器的液力变矩器，下列说法中正确的是（）。
A.能将发动机的转矩传递给变速器B.涡轮与发动机转速相同C.导轮由发动机直接驱动D.导轮与涡轮之间通过单向离合器连接11．在自动变速器挡位名称中，驻车挡为（）。
A.PB.RC.ND.D12．液力变矩器所需的油压是由（）调节提供的。
A.油泵B.主调压阀C.次调压阀D.手动阀13．在自动变速器挡位名称中，倒挡为（）。
A.PB.RC.ND.D二、判断题1.具有四个前进档的电控自动变速器，必须具有4个换档电磁阀。

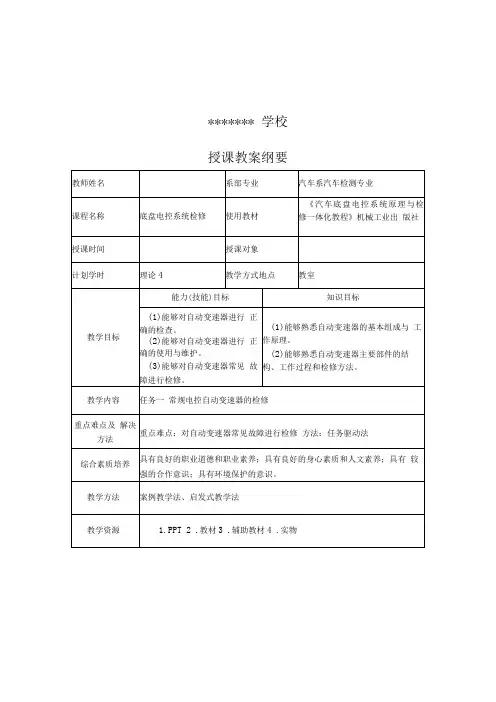

汽车底盘电控一体化教程全册教案
******* 学校授课教案纲要教学活动流程设计******* 学校授课教案纲要教学活动流程设计******* 学校授课教案纲要教学活动流程设计******* 学校授课教案纲要教学活动流程设计授课教案纲要¾t> ⅜t> ¾J> ¾J> ¾t> ¾J> ¾t> rj* r{* rj⅜ rj⅜ rj⅜ rj> rj⅜学校教学活动流程设计******* 学校授课教案纲要教学活动流程设计******* 学校授课教案纲要教学活动流程设计******* 学校授课教案纲要教学活动流程设计******* 学校授课教案纲要教学活动流程设计授课教案纲要¾t> ¾t> ¾t> ¾J> ¾t>¾J>rj* r{> rj⅜ rj⅜ rj> rj⅜ rj>学校教学活动流程设计******* 学校授课教案纲要教学活动流程设计****** * ⅜^t授课教案纲要综合素质培养具有良好的职业道德和职业素养；具有良好的身心素质和人文素养；具有较强的合作意识；具有环境保护的意识。
教学活动流程设计******* 学校授课教案纲要教学活动流程设计******* 学校授课教案纲要教学活动流程设计******* 学校授课教案纲要综合素质培养具有良好的职业道德和职业素养；具有良好的身心素质和人文素养；具有 较强的合作意识；具有环境保护的意识。
教学活动流程设计授课教案纲要¾t> ¾t> ¾t> ¾t> ¾J>¾t>rj⅜ rj⅜ rj⅜ rj⅜ rj⅜ rj⅜ rj⅜学校教学活动流程设计。
汽车底盘电控系统检修-制动辅助系统
制动辅助系统
制动辅助系统（BAS，Brake Assistant System）是针对紧急情况下，汽车驾驶员踩制动踏板 时缺乏果断而设计的。BAS可以从驾驶员踩制动踏板的速度中检测到行车状况，当驾驶员在紧急 情况下迅速踩制动踏板，但踏板力又不足时，系统便会在不到1s的时间内把制动力增至最大， 缩短紧急制动情况下的制动距离。
恢复常规制动过程 若在制动辅助系统工作后，驾驶员对制动踏板施加的压力低于特定值，则制动系统压力又趋于与 驾驶员制动踏板压力相近，制动系统重新由驾驶员控制。
BAS系统特点
制动辅助系统（BAS）起作用过程中，车轮制动压力升高过程比不带制动辅助系统的轮缸压力升 高速率明显提高，且能迅速达到ABS工作的条件。
BAS工作过程
制动辅助系统的增压过程 当制动控制ECU确定驾驶员需要紧急制动时，制动辅助系统工作，液压泵通电泵油，将更多的制 动液送至车轮制动器，使轮缸压力迅速升高，制动效能明显。
ABS的工作过程 轮缸迅速升高的油压很快达到制动抱死压力，此时制动控制ECU开始进入ABS工作状态，对车轮 进行“增压－保压－减压”的循环油压控制。
在车辆行驶过程中，制动辅助系统会全程监测车辆制动过程，一般正常制动时该系统并不会介入， 会让驾驶者自行决定制动时的力度大小。当被判定为需要紧急制动，BAS会指示制动系统产生更 高的制动压力使ABS尽快发挥作用，从而使制动力快速提升，减少制动距离。
工作原理
制动控制ECU利用ABS制动执行器内的压力传感器来探测制动踏板被踩下时的速度和力量， 通过分析、计算，推算出驾驶员紧急制动的意愿，然后制动辅助系统BAS利用辅助的制动 能源迅速将制动压力提高至ABS工作状态，以使车辆迅速减速。
单击此Байду номын сангаас添加副标题内容
底盘电控系统原理与检修课程课件——项目12 安全气囊报警灯点亮故障检修
任务12.1 安全气囊故障灯检修
12.1.2 安全气囊分类
2. 按保护对象分 按保护对象分为以下几点：
主驾驶安全气囊 副驾驶安全气囊 后排乘员安全气囊 侧面防撞安全气囊 中低档车配用主副气囊，高档车配用后排气囊和侧面气囊。
任务12.1 安全气囊故障灯检修
12.1.3 安全气囊系统组成
安全气囊系统主要由传感器、气囊组件、气囊电脑和警报灯等组成，如今有不少车辆设 置预紧式安全带和安全气囊系统协调工作，如图12.4 所示。
任务12.1 安全气囊故障灯检修
12.1.6 安全气囊系统检修的注意事项
（3）即使只发生轻微碰撞而安全气囊未打开，也要对气囊传感器和气囊组件进行检查。如 需更换，务必使用新零件，绝对不可使用任何拆旧的安全气囊组件。
（4）不少车型中心安全气囊传感器总成含有水银。更换之后，旧件作为有害废弃物处置。 （5）决不要试图拆卸和修理前气囊传感器、气囊中心传感器总成或气囊组件以供重新使用。 如果这些部件跌落过，或在壳体、托架或连接器上有裂纹、凹陷或其他缺陷，应更换新件。
图12.14 安全气囊插接器
任务12.1 安全气囊故障灯检修
12.1.3 安全气囊系统组成
连接安全传感器的连接器还多了一个自检机构，如结合不良会给安全气囊的保养警示灯 发出信号使它常亮，如图12.15 所示。
图12.15 连接器自检机构
任务12.1 安全气囊故障灯检修
12.1.3 安全气囊系统组成
任务12.1 安全气囊故障灯检修
12.1.6 安全气囊系统检修的注意事项
安全气囊系统的故障率相当低。若出现了故障，可通过故障自诊断系统进行诊断。在检 修安全气囊系统时，要严格按正确顺序进行操作，否则，会使安全气囊系统在检修过程中意 外展开而造成严重事故，或致使安全气囊系统不能正常工作，因此，在检查排除故障时，一 定要注意以下几点。
汽车底盘电控系统常见故障诊断与维修探析
汽车底盘电控系统常见故障诊断与维修探析摘要：汽车底盘电控系统的出现与发展，一定程度上提升了驾驶员的驾驶体验，优化了汽车的整体操纵性能，并强化了汽车在道路上行驶时的稳定性与安全性，对于汽车行业的发展起到了相应的推动作用。
但是该种电控系统在长久使用过程中却会出现较多的故障问题，让驾驶员处于危险的境地，针对该种情况，分析底盘电控系统中常见的故障并制定针对性的诊断与维修对策已经势在必行。
文章就汽车底盘电控系统常见故障诊断与维修探析进行了论述与分析。
关键词：汽车底盘电控系统；常见故障；诊断；维修引言：汽车底盘中包括多种控制系统与应用系统，对于汽车的安全稳定有着一定的保障作用。
若是该部分出现问题，不但会影响汽车的运行稳定性，还会在负责的道路行驶中面临较多危险的状况。
比如底盘电控系统故障中的方向盘抖动，很容易在高速行驶中偏离方向，轻则毁坏车辆，重则伤及驾驶人员与乘坐人员，故而探需深入分析汽车底盘电控系统应用过程中的常见故障，并制定相应的诊断与维修对策，确保安全驾驶。
一、汽车底盘电控系统简述汽车底盘电控系统涉及多项内容，从以下数个方面举例分析：1.电控自动变速器该系统的作用是保证汽车在驾驶过程中能够灵活换挡，有着调节与自动补偿等作用，多装配在自动挡车辆中，驾驶员踩、放加速塔盘，即可控制好车辆的启动、行驶与减速等，避免车辆停火的同时，延长车辆发动机寿命。
2.牵引力控制系统当前车辆皆是四轮驱动，该系统的作用是为车辆行驶传输驱动力，在汽车行驶时，若是汽车与路面摩擦力比较小，会让车辆打滑，此时依靠牵引力系统，可提升轮胎行驶能力，并增强其与路面之间的摩擦力，达到增加汽车稳定性的目的。
3.防抱死系统在高速行驶时，若是驾驶员面对比较复杂的路况而出现操作不当，急转弯，会让车辆在惯性作用下直接侧翻，或者撞到护栏。
为避免出现该种状况，防抱死系统会在紧急刹车时，让，让轮胎与路面产生瞬时较大的摩擦力，并缩短刹车时间与距离，以此来维持车辆的正常行驶，为驾驶员与乘客的安全提供更大的保障。
