机械制造工艺习题集样本
(完整版)机械制造工艺基础习题集
第一章绪论一.填空6.机械制造工艺是各种机械的_____和_____的总称．6.将_____转变为_____的全过程称为生产过程．6.生产过程包括_____过程．_____过程和_____过程．6.改变生产对象的_____．_____及_____和_____等，使其成为_____的过程称为工艺过程．6.切削加工是用_____从工件上切除_____的加工方法．6.规定产品或零部件_____和_____等的工艺文件称为工艺规程．二．简述1.写出一般机械制造的工艺过程．2.为什么工艺过程在生产过程中占有重要地位？第二章铸造一．填空1．将熔融金属_____．_____或_____铸型型腔中，待其凝固后而得到_____铸件的方法称为铸造．2．按生产方式不同，铸造可分为_____和_____两大类．3．常用的特种铸造有_____、_____、_____和_____等．4．用_____制成，包括形成铸件形状的____、_____和_____的组合整体称为砂型．5．制造砂型和芯沙的材料称为_____，它包括_____、_____、_____和其他_____．6．用_____及_____等工艺装备制造铸型的过程称为造型．造型可分为_____、_____和_____．7．常见的手工造型方法有_____、_____、_____和_____等．8．浇注系统是为填充_____和_____而开设于铸型的一系列通道．通道由_____、_____、___和_____组成．9．冒口是在铸型内储存供_____用_____的空腔．一般设置在铸件的_____和_____．10．浇注对铸件质量有影响的两个重要因素是_____和_____．11．铸件常见的缺陷有_____、_____、_____、_____和_____等．12．使熔融金属在_____下_____并在_____下凝固的铸造方法称为压力铸造．二．判断1．砂型制作好后必须经烘干才能进行浇注．（）2．模样和芯盒是用来制造铸型型腔和型芯的工艺装备．（）3．铸型的分型面就是模样的分模面．（）4．提高型砂和芯沙的可塑性，可以减轻铸件冷却收缩时的内应力．（）5．一般情形下，直浇道截面应大于横浇道截面，横浇道截面应大于内浇道截面．（）6．冒口的作用是保证浇注时多浇的熔融金属能顺利地溢出．（）7．铸型浇注后应尽快进行落砂，以缩短生产周期．（）8．铸件凝固过程中如果补缩不良会引起铸件产生缩孔缺陷．（）9．离心铸造主要适用于铸造空心回转体铸件．（）10．有箱造型时，砂箱是铸型的组成部分．（）三．选择1．造成铸件表面粘砂，使清理和切削加工困难的原因是型砂（）A．透气性不好B．退让性差C．耐火性差D．强度不够2．模样制出铸造圆角有利于（）A．起模B．防止铸件产生裂纹C．造型方便D．防止铸件产生缩孔3．成形后的型芯需要烘干，烘芯的目的是（）A．增加型芯强度B．提高型芯耐火性C．增加型芯的透气性D．提高型芯的退让性4．防止铸件产生裂纹的方法有（）A．提高浇注温度B．提高砂型和型芯的退让性C．提高型砂的强度D．使铸件的壁厚均匀5．铸件产生砂眼缺陷的原因有（）A．型砂强度不够B．型砂紧实度不够C．浇注温度过高D．浇注速度太快6．铸件产生粘砂缺陷的原因有（）A．型砂强度不够B．型砂的耐火性差C．浇注温度过高D．浇注速度太快7．压力铸造的主要特点有（）A．铸件尺寸精度高．形位误差小B．可铸造重型铸件C．适用于单件小批量生产D．可铸造形状复杂的薄壁零件8．铸造双层金属合金铸件应采用（）A．压力铸造B．熔模铸造C．砂型铸造D．离心铸造9．铸造形状复杂的高熔点合金材质的精密小型零件的毛坯应采用（）A．离心铸造B．压力铸造C．熔模铸造D．金属型铸造四．名词解释1．模样2．合型3．落砂与除芯4．离心铸造5．型芯五．简述1．简述砂型铸造的工艺过程．2．常见的手工造型方法有哪几种？适用于什么场合？3．铸件常见的缺陷有哪些？分析它们的产生原因．4．常用的特种铸造有哪几种？简述它们的应用特点．第三章锻压一、填空题1、对坯料施加外力，使其产生_____，改变_____、_____及改善_____，用以制造机械零件．工件或毛坯的_____方法称为锻压．2、锻压包括_____和_____．3、按成形方式不同，锻造分为_____和_____两大类．4、冲压的基本工序可分为_____和_____两大类．5、金属坯料锻造前须经加热，加热的方式有_____和_____两大类．6、锻造前对金属进行加热的目的是_____、_____和_____．7、锻件的_____到_____的温度间隔称为锻造温度范围．8、常用的锻件冷却方法有_____、_____、_____、_____和炉冷等．9、常用的自由锻设备有_____何_____．10．自由锻的基本工序有_____、_____、_____、_____和切割等．11．自由锻常见的缺陷有_____、_____、_____和_____等．12．胎模锻是在_____设备上使用_____生产锻件的一种锻造方法．13．胎模可分为_____模．_____模和_____模等几类．14．锻模的模膛分为_____和_____两类．15．冲裁是利用冲模将板材以_____与坯料_____的一种冲压方法．常见的冲裁有_____和_____．16．弯形是将板料在_____作用下弯成具有一定_____的制件成形方法．17．拉深是变形区在_____的应力状态作用下，使板料_____为空心件而_____基本不变的加工方法．二．判断1．为提高金属的塑性和降低锻造时的变形应力，始锻温度越高越好．（）2．为延长锻造时间，减少锻造过程中的加热次数，始锻温度选得越低越好．（）3．金属的塑性越好，其可锻性越好．（）4．适当提高金属坯料的加热速度，可以降低材料的烧损和钢材表面的脱碳．（）5．坯料在加热过程中受热是否均匀是影响锻件质量的重要因素．（）6．锻件坑冷的冷却速度较灰砂冷的冷却速度慢．（）7．自由锻的扩孔锻造是增大坯料的内径和减小坯料的外径，从而减小空心毛坯壁厚的一种锻造方法．（）8．空气锤和水压机的吨位是以落下部分的质量来表示的．（）9．自由锻件产生裂纹缺陷的原因主要是坯料材质不好．加热不充分．锻造温度过低和锻件冷却不当等．（）10．胎模锻时，通常先用自由锻制坯，然后再在胎模中终锻成形．（）11．落料和冲孔都是板料的一部分与另一部分分离的冲裁方法．（）12．弯形时产生回弹的原因是由于外载荷消失后材料的塑性变形与弹性变形恢复．（）三．选择1．金属锻造加工的重要环节有（）A．预热 B．保温Ｃ．加热Ｄ．冷却２.锻造大型锻件应采用（）A．手工自由锻 C.机器自由锻C．胎模锻 D.模锻3.锻造时，应用先低温预热，然后快速加热进行加工的材料有（）A.低碳钢B.高碳钢C.低合金钢D.高合金钢4.空心毛坯采用心棒拔长锻造工序可以使毛坯（）A.内径增大B.外径增大C.长度增加D.壁厚减小5.自由锻件产生折叠缺陷的原因是（）A.锻压时送进量小于单面压下量B.锻造温度过低C.加热时坯料内部未热透D.冷却不当6.对于高合金钢及大型锻件，应采用的冷却方法有（）A．空冷 B.灰砂冷C.炉冷D.水冷7.用胎模成形锻造形状复杂的非回转体锻件应采用（）A.闭合套模B.扣模C.合模D.摔模8.使分离部分的材料发生弯曲的分离工序称为（）A.弯形B.冲孔C.落料D.切口9.自由锻常用的设备有（）A.空气锤B.机械压力机C.平锻机D.水压机四.名词解释1.冲压2.锻造3.坑冷4.镦粗5.加热速度五.简述1.终锻温度过高或过低对锻件质量会产生什么影响？2.自由锻的心棒拔长和心轴扩孔工序有什么不同？3.防止板料在拉深时被拉裂或起皱的措施有哪些？4.如何确定坯料的加热速度？第四章焊接一. 填空1.焊接是通过_____或_____，或两者并用，并且用或不用_____，使工件达到结合的一种方法。

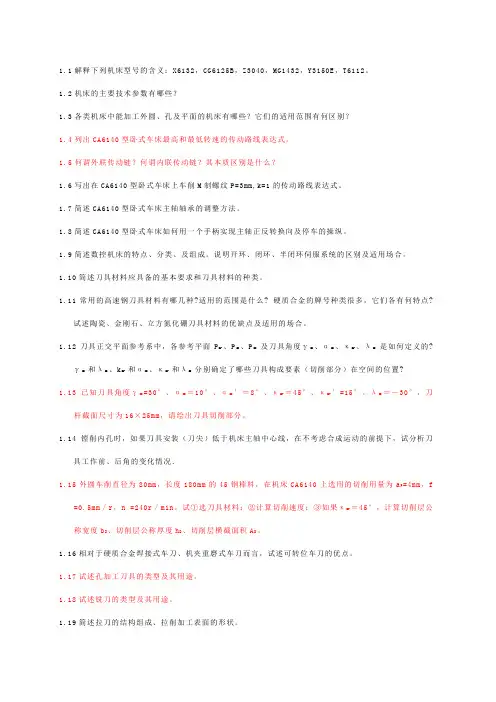

机械制造习题集
1.1解释下列机床型号的含义：X6132，CG6125B，Z3040，MG1432，Y3150E，T6112。
1.2机床的主要技术参数有哪些？1.3各类机床中能加工外圆、孔及平面的机床有哪些？它们的适用范围有何区别？1.4列出CA6140型卧式车床最高和最低转速的传动路线表达式。
1.5何谓外联传动链？何谓内联传动链？其本质区别是什么？1.6写出在CA6140型卧式车床上车削M制螺纹P=3mm,k=1的传动路线表达式。
1.7简述CA6140型卧式车床主轴轴承的调整方法。
1.8简述CA6140型卧式车床如何用一个手柄实现主轴正反转换向及停车的操纵。
1.9简述数控机床的特点、分类、及组成。
说明开环、闭环、半闭环伺服系统的区别及适用场合。
1.10简述刀具材料应具备的基本要求和刀具材料的种类。
1.11常用的高速钢刀具材料有哪几种?适用的范围是什么? 硬质合金的牌号种类很多，它们各有何特点?试述陶瓷、金刚石、立方氮化硼刀具材料的优缺点及适用的场合。
1.12刀具正交平面参考系中，各参考平面P r、P s、P o及刀具角度γo、αo、κr、λs是如何定义的?γo和λs、k r和αo、κr和λs分别确定了哪些刀具构成要素（切削部分）在空间的位置?1.13已知刀具角度γo=30°、αo＝10°、αo′＝8°、κr＝45°、κr′=15°、λs＝－30°，刀杆截面尺寸为16×25mm，请绘出刀具切削部分。
1.14镗削内孔时，如果刀具安装（刀尖）低于机床主轴中心线，在不考虑合成运动的前提下，试分析刀具工作前、后角的变化情况．1.15外圆车削直径为80mm，长度180mm的45钢棒料，在机床CA6140上选用的切削用量为a P=4mm，f=0.5mm／r，n =240r／min。
试①选刀具材料；②计算切削速度；③如果κr＝45°，计算切削层公称宽度b D、切削层公称厚度h D、切削层横截面积A D。
机械制造技术习题集(二)
《机械制造技术知识自测题集》第二章机械制造工艺基础一、判断题（正确的在题后括号内划“√”，错误的划“×”。
）1．在机械加工中，一个工件在同一时刻只能占据一个工位。
( )2．在一道工序中如果有多个工步，那么这些工步可以是顺序完成，也可以同步完成。
( )3．在一道工序中只能有一次安装。
( )4．一组工人在同一个工作地点加工一批阶梯轴，先车好一端，然后调头再车这批轴的另一端，即使在同一台车床上加工，也应算作两道工序。
( )5．用同一把外圆车刀分三次车削阶梯轴的同一个台阶，因切削用量变化，故称为三个工步。
( )6．用三把外圆车刀同时车削阶梯轴的三个台阶，因为加工表面和加工工具均不相同，所以称为三个工步。
( )7．一组工人在一个工作地点同时对几个工件连续进行加工，只能算作一道工序。
( )8．生产纲领是指企业在计划期内应当生产的产品产量和进度计划。
( )9．工艺尺寸链中, 最终用各种工艺措施所直接保证尺寸精度的那个环称为封闭环。
( )10．在尺寸链中只有一个封闭环。
( )11．在尺寸链中必须有减环。
( )12．在尺寸链中必须有增环。
( )13．尺寸链中的某组成环，其尺寸变动时封闭环总是增大，则该组成环为增环。
( )14．尺寸链中的某组成环，其尺寸减小时封闭环也减小，则该组成环为减环。
( )15．尺寸链中的某组成环，其尺寸增大时封闭环也随之增大，则该组成环为增环。
( )16．加工高精度表面时所用的定位基准称为精基准。
17．因为球心、轴线等是看不见、摸不着的，它们客观上并不存在，所以只能以球面和圆柱面为定位基面。
( )18．所谓基准统一原则，是指选择定位基准时应尽可能统一选用某一个表面既作为粗基准又作为精基准的原则。
( )19．所谓基准重合原则，是指工序基准、定位基准、测量基准必须重合。
( )20．当某些精加工加工余量小而且余量均匀时，也可以选择加工表面本身作为定位基准。
( )21．一个表面的加工总余量等于该表面的所有加工余量之和。
机械制造工艺习题库+参考答案
机械制造工艺习题库+参考答案一、单选题（共50题，每题1分，共50分）1、更换（）箱内的齿轮可以车削各种导程的螺纹。
A、进给B、溜板C、主轴D、交换齿轮正确答案：D2、下面（）包括工序简图。
A、机械加工工艺过程卡片B、机械加工艺卡片和机械加工C、机械加工工艺卡片D、机械加工工序卡片正确答案：D3、比较只有少数工序不同的工艺方案的经济性应比较（）。
A、全年工艺成本B、单件工艺成本C、投资回收期的长短正确答案：B4、麻花钻由切削和（）组成的部分为工作部分。
A、扁尾B、柄部C、颈部D、导向正确答案：D5、一个部件可以有（）基准零件。
A、三个B、两个C、多个D、一个正确答案：D6、刨削、插削的主要特点有（）。
A、切削时振动较大B、生产率高C、刀具结构简单D、主运动具有急回特性正确答案：C7、空气锤的吨位大小以（）。
A、锤头的冲击能量表示B、锤头的最大工作压力表示C、空气锤质量表示D、锤头落下部分质量表示正确答案：D8、按一般情况，制作金属切削刀具时，硬质合金刀具的前角（）高速钢刀具的前角。
A、大于B、不等于C、小于D、等于正确答案：C9、CA6140型卧式车床型号中的数字“1”表示（）。
A、主参数折算值B、组代号C、系代号D、类代号正确答案：C10、闭环控制与半闭环控制的区别在于（）。
A、反馈装置安装的位置不同B、反馈装置安装在丝杠上C、有无反馈装置D、反馈装置安装在传动链的末端正确答案：A11、不是外圆磨床上磨削外圆锥面的方法有（）。
A、转动头架B、转动下工作台C、转动砂轮架D、转动上工作台正确答案：B12、只能加工导电材料的特种加工方法有（）。
A、电火花加工B、激光加工C、电子束加工D、超声波加工正确答案：A13、6～7级精度的淬硬齿轮，齿面的精加工方法有（）。
A、剃齿B、插齿C、桁齿D、磨齿正确答案：C14、中批量生产中用以确定机加工余量的方法是（）。
A、查表法B、经验估计法C、计算法正确答案：A15、对表面形状对称的零件，应规定（）基准。
机械制造装备及工艺_习题集(含答案)
《机械制造装备及工艺》课程习题集一、单选题1.车床上车外圆时，刀尖安装高于工件回转中心，则刀具工作角度与标注角度相比，后角（）。
A、增大B、减小C、不变2.在车削细长轴时，为了减小工件的变形和振动，故采用较大的车刀进行切削,以减小径向切削分力。
A、主偏角B、副偏角C、后角3.下列切削刀具材料最硬的是（）。
A、碳素工具钢B、金刚石C、硬质合金钢D、陶瓷4.假定刀具的安装位置恰好使其底面或轴线与参考系的平面平行或垂直是刀具标注角度参考系的（）条件。
A、假定安装B、假定工作C、受力D、假定运动5.金属切削过程就是刀具从工件上（）多余的金属，使工件获得规定的加工精度与表面质量。
A、切割B、焊接C、切除D、熔化6.金属切削过程中，对刀具耐用度的影响最大的因素是（）。
A、切削速度B、进给量C、温度D、切削深度7.金属切削过程中，剪切面与切削速度之间的夹角φ称为（）。
A、主偏角B、前角C、剪切角D、作用角8.由难熔金属化合物（如WC、TiC）和金属粘结剂（CO）经粉末冶金法制成的刀具材料称为（）。
A、硬质合金B、碳素工具钢C、高速钢D、钨钢9.刀具标注角度参考系的主剖面和法剖面的角度（）进行换算。
A、不能B、能C、看情况D、只能对车刀10.刀具标注角度参考系中通过切削刃选定点同时垂直于基面和切削平面的平面是（）A、法剖面B、背平面C、主剖面D、进给平面11.金属切削过程中，当剪切面上的剪应力超过材料的强度极限时产生的剪切破坏，使切屑沿厚度断裂成均匀的颗粒状。
切削铅或用很低的速度切削钢时可得到这类切屑，称为（）。
A、带状切屑B、挤裂切屑C、单元切屑D、崩碎切屑12.金属切削过程中切深抗力（）功率，工艺系统刚性不足时，是造成振动的主要因素。
A、不消耗B、消耗大部分C、消耗全部D、消耗5 %13.金属切削过程中，工件材料的硬度或强度越高，材料的剪切屈服强度越高，切削力（）。
A、变化不定 B、越大 C、越小 D、不变14.金属切削过程中，切屑与前刀面间的摩擦是由内摩擦和外摩擦组成，通常以内摩擦为主，内摩擦力约占总摩擦力的（）。
机械制造工艺习题集
机械制造工艺习题集2-1什么是切削用量三要素？在外圆车削中，它们与切削层参数有什么关系？2-2确定外圆车刀切削部分几何形状最少需要几个基本角度？试画图标出这些基本角度。
2-3试述刀具标注角度和工作角度的区别。
为什么车刀作横向切削时，进给量取值不能过大？2-4刀具切削部分的材料必须具备哪些基本性能？2-5常用的硬质合金有哪几类？如何选用？2-6怎样划分切削变形区？第一变形区有哪些变形特点？2-7什么是积屑瘤？它对加工过程有什么影响？如何控制积屑瘤的产生？2-8试述影响切削变形的主要因素及影响规律。
2-9常用的切屑形态有哪几种？它们一般都在什么情况下生成？控制切屑形态有哪几种方法？2-10在CA6140型车床上车削外圆，已知：工件材料为灰铸铁，其牌号为HT200；刀具材料为硬质合金，其牌号为YG6；刀具几何参数为：γo=10°，αo=αo’=8°，κr=45°，κr’=10°，1.0,SFp1.5,Ff0.75）λ=-10°（对三向切削分力的修正系数分别为FC，rε=0.5mm；切削用量为：ap=3mm，f=0.4mm/r，vc=8m/min。
试求切削力Fc、Ff、Fp及切削功率。
2-11影响切削力的主要因素有哪些？试论述其影响规律。
2-12影响切削温度的主要因素有哪些？试论述其影响规律。
2-13试分析刀具磨损四种磨损机制的本质与特征，它们各在什么条件下产生？2-14什么是刀具的磨钝标准？制定刀具磨钝标准要考虑哪些因素？2-15什么是刀具寿命和刀具总寿命？试分析切削用量三要素对刀具寿命的影响规律。
2-16什么是最高生产率刀具寿命和最小成本刀具寿命？怎样合理选择刀具寿命？2-17试述刀具破损的形式及防止破损的措施。
2-18试述前角的功用及选择原则。
2-19试述后角的功用及选择原则。
2-20在CA6140型车床上车削外圆。
已知：工件毛坯直径为70mm，加工长度为0600.1mm，表面粗糙度为Ra3.2μm；工件材料为40Cr（σb400mm；加工后工件尺寸为=700MPa）；采用焊接式硬质合金外圆车刀（牌号为YT15），刀杆截面尺寸为16mm25mm，’刀具切削部分几何参数为：γo=10°，αo=6°，κr=45°，κr=10°，λ=0°，rε=0.5mm，γo1=-10°，bγ1=0.2mm。
机械制造工艺习题集
（一）基本概念1.为什么说加紧不等于定位？解：工件的定位就是使同一批工件逐次放置到夹具中，都能占据同一位置。
为了保持工件在定位过程中获得既定的位置以及在加工过程中工件受到力的作用（如切利力、惯性力及重力等）而不发生移动，就必须把工件夹紧。
因此定位和夹紧有不同的概念。
工件被夹紧而不动了，并不能说它已定位了，还要看是否在夹具中都能占据同一位置．一般来说，定位是在夹紧之前实现的，但也有在夹紧过程中同时实现的，即边定位边夹紧，如三爪卡盘等定心夹紧机构。
2. 为什么说六点定位原理只能解决工件自由度的消除问题，即解决定与不定”的矛盾，不能解决定位精度问题即不能解决“准与不准”的矛盾？解：六点定位原理是把工件作为统一的整体来分析它在夹具中位置的确定和不确定。
而不针对工件上某一具体表面。
因此六点定位原理只是解决了工件自由度的消除问题。
由于一批工件中，每个工件彼此在尺寸、形状、表面状况及相互位置上均有差异（在公差范围内的差异）。
而在加工过程中某一工序加工要求都是针对工件的某一具体表面而言的。
因此工件即使六点定位后，就一批工件来说每个具体表面都有自己不同的位置变动量。
即工件每个表面都有不同的位置精度。
这就是说定位后，还存在准确与不准确问题，还要进行定位精度的分析与计算。
3.试述基准不重合误差、基准位置误差和定位误差的概念及产生的原因。
解：基准不重合误差：设计基准相对定位基准在加工方向上的位置最大变动量。
基准位置误差；定位基准本身相对位置的最大变动量定位误差：由于工件定位所造成的加工面相对其设计（工序）基准的位置误差。
定位误差产生的原因：一是基准位置误差（由于定位元件和定位基准本身有制造误差而引起）；另一个是基准不重合误差（是由于定位基准和设计基准不重合而引起的）。
4.为什么计算定位误差就是计算设计基准（一批工件的）沿加工要求方向上的最大位置解：由于采用调整法加工时，夹具相对刀具及切削成形运动的位置，经调定后不再变动。
机械制造装备及工艺_习题集(含答案)
《机械制造装备及工艺》课程习题集一、单选题1.车床上车外圆时，刀尖安装高于工件回转中心，则刀具工作角度与标注角度相比，后角（）。
A、增大B、减小C、不变2.在车削细长轴时，为了减小工件的变形和振动，故采用较大的车刀进行切削,以减小径向切削分力。
A、主偏角B、副偏角C、后角3.下列切削刀具材料最硬的是（）。
A、碳素工具钢B、金刚石C、硬质合金钢D、陶瓷4.假定刀具的安装位置恰好使其底面或轴线与参考系的平面平行或垂直是刀具标注角度参考系的（）条件。
A、假定安装B、假定工作C、受力D、假定运动5.金属切削过程就是刀具从工件上（）多余的金属，使工件获得规定的加工精度与表面质量。
A、切割B、焊接C、切除D、熔化6.金属切削过程中，对刀具耐用度的影响最大的因素是（）。
A、切削速度B、进给量C、温度D、切削深度7.金属切削过程中，剪切面与切削速度之间的夹角φ称为（）。
A、主偏角B、前角C、剪切角D、作用角8.由难熔金属化合物（如WC、TiC）和金属粘结剂（CO）经粉末冶金法制成的刀具材料称为（）。
A、硬质合金B、碳素工具钢C、高速钢D、钨钢9.刀具标注角度参考系的主剖面和法剖面的角度（）进行换算。
A、不能B、能C、看情况D、只能对车刀10.刀具标注角度参考系中通过切削刃选定点同时垂直于基面和切削平面的平面是（）A、法剖面B、背平面C、主剖面D、进给平面11.金属切削过程中，当剪切面上的剪应力超过材料的强度极限时产生的剪切破坏，使切屑沿厚度断裂成均匀的颗粒状。
切削铅或用很低的速度切削钢时可得到这类切屑，称为（）。
A、带状切屑B、挤裂切屑C、单元切屑D、崩碎切屑12.金属切削过程中切深抗力（）功率，工艺系统刚性不足时，是造成振动的主要因素。
A、不消耗B、消耗大部分C、消耗全部D、消耗5 %13.金属切削过程中，工件材料的硬度或强度越高，材料的剪切屈服强度越高，切削力（）。
A、变化不定 B、越大 C、越小 D、不变14.金属切削过程中，切屑与前刀面间的摩擦是由内摩擦和外摩擦组成，通常以内摩擦为主，内摩擦力约占总摩擦力的（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分机械制造工艺
一. 机械加工工艺过程制订
13. 图1-1所示齿轮, 毛坯为模锻件, 其机械加工工艺过程如下: 在一台车床上先车端面, 然后粗镗孔, 半精镗孔并倒角, 在另一台车床上粗车外园及另一端面, 半精车外圆并倒角, 且内孔倒角; 调头, 外圆倒角; 插键槽; 滚齿; 进行热处理; 磨孔; 磨齿。
试分析其工艺过程的组成。
其
14. 图1-2所示零件, 毛坯用Φ35mm棒料, 其机械加工工艺过程如下所述, 试分析其工艺过程的组成。
( 1) 在锯床上切断下料Φ35mm×125
( 2) 在车床上车端面, 打中心孔
( 3) 在一台车床上将整批工件都车至Φ35mm外圆及Φ20mm外圆( 第一刀车至Φ24mm, 第二刀车至Φ20mm) 车螺纹, 倒角
( 4) 在车床上车Φ18mm外圆及端面
( 5) 在铣床立式转台上铣两平面。
将立式转台转900 , 铣另外两个平台。
a )
b )
4.在车床上采用三爪卡盘夹持圆棒料车削时, 若三爪卡盘三个爪的中心与机床主轴回转轴线的同轴度偏差为δ( 如图a所示)
试问: ( 1) 对所加工的外圆直径有无直接影响?
( 2) 在加工如图b所示的阶梯轴时, 先夹持B加工A, C, 再调头夹持A加工B, 对其同轴度有无影响? 其数值关系如何?
( 3) 对工件横断面形状有何影响?
5.在车床上镗孔, 若出现以下三种情况:
( A) 毛坯孔轴线倾斜, 加工余量不均匀( 如图示) , 且刀杆刚度差
( B) 刀具很易磨损;
( C) 机床主轴颈有椭圆度误差, 试分析上述三种情况对孔加工精度的影响, 并画出加工后孔的形状与位置。
6.使用端铣刀铣平面时, 有时为了减少铣刀刀刃在已加工表面上的啃刀现象, 提高加工表面光洁度, 减少刀具磨损, 将铣刀轴线偏斜一个很小的角度, 假设主轴轴线与工作台成880(如图所示)。
试估计加工面会产生怎样误差? 如铣刀直径为240mm, 工作宽为50mm, 则此项误差值多大?
7.设在某机床上加工一批轴的外圆, 其尺寸为Φ20-0.1, 已知该工序的尺寸分布为正态分布, 其均方根偏差δ＝0.025, 若公差带的中点相对曲线中线向左偏了0.03mm( 见图) , 试求此工序加工时的合格率和废品率。
8.图示铸件, 采用以下工艺过程加工Φ40+0.025孔, ( 1) 粗镗, ( 2) 精镗, ( 3) 磨孔, 试确定各工序尺寸和毛坯孔尺寸。
部分的毛坯尺寸, 工序尺寸及相应
9.加工图示阶梯轴圆柱表面, 试确定Φ38
-0.025
的公差。
的工艺路线为:
已知该轴毛坯为45号钢锻件, Φ38
-0.025
( 1) 粗车,
( 2) 精车,
( 3) 淬火,
( 4) 磨外圆, 加工时一头采用卡盘, 另一头采用顶针定位:
10.用查表法确定图中所示套筒的加工余量, 计算各工序得工序尺寸( 和毛坯尺寸) , 并画出工序余量和工序公差分布图:
已知: 毛坯用自由锻造件, 各工艺过程为:
外圆: 粗车——精车——淬火——精磨
孔: 粗镗——精镗——淬火——精磨
端面: 粗车——精车
15.试分析图1-3中各零件加工主要表面时定位基准( 粗、精基准) 应如何选择?
其余
a)
b)
其余
c)
d)
p2页题15, 试分析图1-3中各零件加工主要表面时定位基准( 粗、精基准) 应如何选择?
16.图1-4所示零件的A、 B、 C面, Φ10H7及Φ30H7孔均已加工过, 试分析加工Φ12H7孔时, 选用哪些表面定位最合理? 为什么?
20.试计算小轴( 图1-8) 大端外圆表面加工中各道工序的工序尺寸及公差, 已知: 零件材料为普通精度得热轧圆钢, 工件夹在顶尖上加工, 零件的加工过程如下: ( 1)
下料, ( 2) 车端面, 钻中心孔, ( 3) 粗车各面, ( 4) 精车各面, ( 5) 热处理, ( 6) 研磨中心孔, ( 7) 磨外圆。
26.试拟定如图1-14所示轴的加工顺序, 该零件为45钢, 属成批生产, 毛坯为棒料, 调质硬度HRC25-30。
20.计算小轴( 图1-8) 大端外圆表面加工中各道工序的工序尺寸及公差, 已知零件材料为普通精度得热轧圆钢, 工件夹在顶尖上加工, 零件得加工过程如下: ( 1下料, ( 2) 车端面, 打中心孔, ( 3) 粗车各面, ( 4) 精车各面, ( 5) 热处理, ( 6) 研磨中心孔, ( 7) 磨外圆。
