激光位移传感器功能及相关参数介绍
激光位移传感器，就是以微米（μm）为单位，测量物体的高度、厚度、距离等的传感器，用来检测物体的「有/无」而位移传感器则用于测量「物体移动了几mm的距离」，因此使用较为广泛。
由于这一传感器具备多种优势，从而其具有的功能也较为多样化：
1、量程可设置，至大40 米
2、分辨率1mm，精度1.5mm+d*万分之5
3、数码管实时显示测量结果
4、LED 状态显示
5、电压模拟输出
6、越限继电器输出（支持NPN/PNP）
7、测量距离矫正
8、基本参数设定
9、RS485 接口，支持Modbus RTU 协议
引出线介绍
①黑色，GND；②白色，+24VDC；③蓝色，RS485 A；④紫色，RS485 B；
⑤灰色，4mA~20mA 电流输出

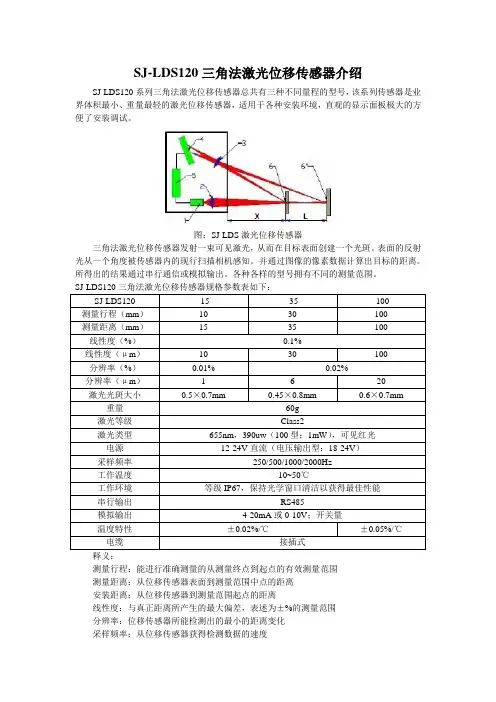

主要参数指标
表1 主要参数指标
以上就是相关内容的介绍，希望对大家了解这一问题会有更多的帮助，同时如有这方面的兴趣或需求，可以咨询一下南京凯基特电气有限公司。
