13-4电压和电压表的使用(第二课时)

§13-4 电压和电压表的使用（第二课时）
主备人：贾建军 审核人：
班级_______ 姓名_______ 日期_______
【学习目标】
1、掌握用电压表测量电压；
2、通过实验探究串、并联电路的电压特点。

【课前预习】
1．为了理解电压，将电压与水压进行对比，这里用到了_________研究方法。

提供电压的装置是_______；干电池的电压是_________，三节蓄电池串联的电压是_________，家庭照明电路的电压是_________。

2．一般实验室中所用电压表有两个量程。

其中大量程是________，分度值为_______；小量程是_______,分度值为_________。

在测量电压之前应先对被测电压进行_______，然后选择一个合适的量程；如果不能确定电压的大小范围，应先选用_____量程，然后观察指针偏转的大小，如果偏转较小，再选用______量程。

3．电压表应与被测电路______联；电压表______直接接在电源的两端，对电源的电压进行测量。

4．请你对电流表和电压表的共同和不同点进行分析：
⑴共同点：________________________________________________________________； ⑵不同点：________________________________________________________________。

5．电池有许多___________，如果这些物质渗漏后会___________。

为了防止这些后果的发生，我国目前有两种方式：一是__________________________；二是__________________________。

【教学过程】
一、水果电池
1．实验过程：
⑴器材：橙子、铜片、铁片、电压表。

⑵步骤：如课本P69页。

⑶如何判断水果电池的正负极，请写出你的方法，并进行实验。

⑷实验结论：金属活泼性较强的为水果电池的_______极，较弱的为_______极。

⑸活动：用水果电池对发光二极管、小电灯、计算器进行供电。

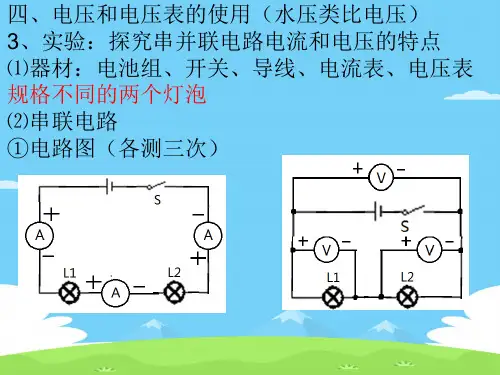

二、探究串联电路中的电压
1．猜想：如图所示中的电压U 1、U 2与总电压U 的关系是怎样的？
2．设计实验：只须按图连接好电路后，将电压表接在待测电路的两端，最后将实验数据记录在表格中。

（为了测量L 2两端的电压，请在下图中将电压接入电路）
3．搜集证据：请分别将U 1、U 2、U 的数据测量出来，并记入表格。

4。

如果用
多个用电器串联，则结论是：____________________________________________。

三、探究并联电路的电压
1．猜想：如图所示中的电压U 1、U 2与总电压U 的关系是怎样的？ 2．设计实验：（略）
3．搜集实验证据：连接电路，分别用电压表测量出U 1、U 2与总电压U ，并将实
4．分析数据，你得到的结论是：_______________________________________________。

如果用多个用电器并联，则结论是___________________________________________。

【典型例题】
例题１、有一串小彩灯，共有40盏。

现接入220V 的照明电路中时，流过插座的电流为200mA ，
则每盏小彩灯中流过的电流为________A ，每盏小彩灯两端的电压是________V 。

例题２、如图所示，电源电压为9V ，且保持不变，开关S 闭合时，电压表的
示数6V ，则 （ ）
A 、L 1两端的电压为3V
B 、L 1两端的电压为6V B 、L 2
两端的电压为3V D 、L 2两端的电压为9V 【课堂检测】
1．请你将规律用公式填入表格。

2.如图所示，小明按照电路图，误将电压表与灯泡串联接入电路中，电源电压为3Ｖ。

那么小明将会发现什么现象： ⑴___________________________； ⑵___________________________。

？
3．将两只完全相同的灯泡串联在由三节干电池串联成的电源的电路中，则每只灯泡两端的电压为_______V 。

如果将它们并联在同样的电路中，则每只灯泡两端的电压为_______V 。

4．下列能正确测出灯泡
L 2两端电压的电路是 （ ）
A B C D 5
．请根据电路图将右边的实物连接起来。

【课后练习】 〖基础巩固题〗
1．如图１，电压表测量的是 （ ） A 、L 1和电源两端电压 B 、L 2两端的电压 C 、电源电压 D 、L 1两端的电压
2．如图2所示，将开关闭合时，电压表V 1和V 2的示数分别是10V 和4V ，则此时L 2两端的电压为 （ ） A 、4V B 、6V C 、10V D 、14V
3．小明按如图3甲所示的电路进行实验，当开关闭合后，电压表V １和V 2的指针位置完全一样，如图乙所示，造成这一现象的原因是 （ ） A 、可能Ｌ１开路 B 、可能Ｌ２短路 C 、可能 V １和V 2所选量程不相同，也可能是Ｌ1短路 D 、一定是 V １和V 2所选量程不相同，电路各处完好
4．某同学在做电学实验时，不慎将电压表和电流表的位置对换，接 成了如图
所示电路。

此时若闭合开关，其后果是：电流表 ____ ，电压表 __ 。

(选填“烧坏”或“不烧坏”)
5．如图，当开关闭合后，两灯都发光，此时V 1、V 2表的读数分别是4V 和2.5V ，则电源电压为________V ，灯L 1 两端的电压为_________V ，灯L 2 两端的电压为
_______V 。

6．用长约5cm 的铜线轻轻插进柠檬约3cm ，再将拉直的曲别针靠近铜线(但不接触)插进柠檬约3cm ，这样就制成了一个柠檬电池。

如果你用柔软、湿润的舌头同时舔这两根线，这时舌头就有麻刺的感觉，这个现象说明了柠檬电池产生的
____________通过了你的舌头。

柠檬电池提供的电能是由柠檬的____________能转化而来的。

7．如图所示，灯L 1与灯L 2串联，先用电压表测灯L 1两端电 压，再测灯L 2两端电压时，小明和小丽用了二种不同的方法，请你对他们的做法作一个评价．
小明：只将电压表接A 的一端改接C ，这种接法：＿＿＿＿（选填“正确”、“不正确”），理
由：＿＿＿＿＿＿＿＿＿＿＿＿；
小丽：只将电压表接B 的一端改接C ，这种接法：＿＿＿＿（选填“正确”、“不正确”），理
由：＿＿＿＿＿＿＿＿＿＿＿＿．
8．如图4，a 是电压表的负接线柱引出的导线头，开关S 闭合后，a 接b 时，电压表的示数是6V ，a 接d 时，电压表的示数为1.5V ，则a 接c 时，电压表的示数为＿＿V ，则灯L 1两端电压为＿＿V ，灯L 2两端电压为＿＿V ．
9．如图5所示，甲、乙是电流表或电压表。

当开关S 闭合后，要使电阻R 1、R 2 并联，甲表是＿＿＿＿，乙表是＿＿＿＿。

10．如图6所示，是验证串联电路电压特点的实验器材，请用笔画线代替导线完成电路连接。

要求：电压表测量L 1两端电压，导线不能交叉。

图
3
图１ 图 2
图3
11．在“探究串联电路电压特点”的实验中：
⑴请在右边的虚线框中画出与图甲对应的电路图，并在电路图中标上L l 、L 2； ⑵某次测量时，电压表的示数如图乙所示，则此时灯L 1两端的电压为 V ；
⑶某同学在测量了灯L 1两端的电压后，断开开关，然后将AE 导线的A 端松开，接到D 接线柱上，测量灯L 2两端的电压，这一做法存在的问题是 。

⑷在测量L 2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L 1两端电压，电压表示数为电源电压，出现此故障的原因可能是＿＿＿＿＿＿＿＿＿＿＿＿。

⑸他们排除故障后继续实验，得出一组实验数据如下表。

为了得出串联电路电压关系的普遍规律，12．如图所示，用电压表分别测量L 1两端的
电压U 1、L 2两端的电压U 2以及L 1、L 2串联的总电压U ，请根据表盘读数回答下列问题： ⑴L 1两端的电压U 1是多大？⑵L 2两端的电
压U 2是多大？⑶L 1、L 2串联的总电压U 是多大？⑷电源电压是多大？
【能力提升】
12．如图所示，L 1和L 2是两只相同的小灯泡，a 、b 是电流表或电压表。

闭合开关S 后，若两灯都能发光，则 A 、a 和b 均是电流表 B 、a 和b 均是电压表
C 、a 为电流表，b 为电压表
D 、a 为电压表，b 为电流表
13．如图1所示电路中，电压表V 1、V 2、V 3的示数分别为U 1、U 2、U 3，电流表A 1、A 2的示数分别为I 1、I 2，那么下列关系正确的是 ( ) A 、U 2= U 1+ U 3 I 1= I 2 B 、U 2= U 1= U 3 I 1= I 2 C 、U 1+ U 2= U 3 I 1< I 2 D 、U 2= U 1+ U 3 I 1> I 2
V 乙
图4 图5 图6。
