钢材技术要求-钢材热处理
钢材技术要求-钢材热处理
本文档旨在提供钢材热处理的技术要求，以确保钢材达到所需
的性能和质量标准。
1. 热处理方法
钢材的热处理可以采用以下方法之一：
- 火焰加热：通过高温火焰将钢材加热至所需温度，然后冷却。
- 感应加热：利用电磁感应将钢材加热至所需温度，然后冷却。
- 轧制加热：将钢材通过轧机滚动加热至所需温度，然后冷却。
- 电阻加热：利用电流通过钢材产生热量将其加热至所需温度，然后冷却。
2. 温度控制
在热处理过程中，必须严格控制钢材的加热和冷却温度。
具体
要求如下：
- 加热温度：根据钢材类型及所需性能确定加热温度范围。
- 保温时间：根据钢材的尺寸和厚度，以及所需性能，确定保
持所需温度的时间。
- 冷却速率：根据钢材的组织结构和性能要求，确定合适的冷
却速率。
3. 热处理工艺
热处理工艺是指采用特定的加热、保温和冷却方法来改变钢材
的性能和组织结构。
具体工艺应根据钢材的类型和性能要求来确定。
- 淬火工艺：通过迅速冷却钢材以获得高硬度和高强度。
- 回火工艺：在淬火后将钢材加热至适当温度并保持一段时间，以减轻内应力并提高韧性。
- 规定温度回火：在回火时严格控制温度，以确保钢材达到特
定的硬度要求。
4. 检测和验收
完成热处理后，应对钢材进行检测和验收，以确保其满足技术要求。
可采用以下检测方法：
- 硬度测试：通过测量钢材硬度来评估其机械性能。
- 组织观察：通过金相显微镜观察钢材的组织结构来评估其质量。
- 化学成分分析：对钢材的化学成分进行分析以确保其符合规定标准。
以上就是钢材热处理的技术要求。
通过遵循这些要求，您可以确保钢材达到所需的性能和质量标准。
钢的五种热处理工艺
钢的五种热处理工艺热处理工艺——表面淬火、退火、正火、回火、调质工艺：1、把金属材料加热到相变温度（700度）以下，保温一段时间后再在空气中冷却叫回火。
2、把金属材料加热到相变温度（800度）以上，保温一段时间后再在炉中缓慢冷却叫退火。
3、把金属材料加热到相变温度（800度）以上，保温一段时间后再在特定介质中（水或油）快速冷却叫淬火。
◆表面淬火•钢的表面淬火有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。
在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。
由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。
根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。
感应表面淬火后的性能:1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高2～3单位（HRC）。
2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。
这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。
3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。
对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。
一般硬化层深δ＝（10～20）％D。
较为合适，其中D。
为工件的有效直径。
◆退火工艺退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。
退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。
总之退火组织是接近平衡状态的组织。
•退火的目的①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。
②细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。
钢的热处理及表面处理技术
• M体转变特点：
• ①无扩散型转变 • ②降温形成:连续冷却完成 • ③瞬时性 • ④转变的不完全性
Fe-1.8CF，e-1冷.8至C，-10冷0℃至-60℃
M形成时体积↑，造成很大 内应力。
• 冷处理：P42
1)无扩散 Fe 和 C 原子都不进展扩散，M是C过饱 和的体心立方的F体，固溶强化显著。
↓ • 总结：A体晶粒越粗大，那么晶界越少，
形核几率越小，那么A体越稳定，C曲线 右移。淬透性越好
• 三、钢的淬透性
• 〔三〕淬透性的测 定
四、钢的回火〔P127〕
1．概念(Conception)
将淬火后的钢加热到Ac1以下某一温度， 保温后冷却下来的一种热处理工艺。
2.目的(purpose) 〔1〕稳定工件组织、性能和尺寸 〔2〕减小或消除剩余应力，防止工件的 变形和开裂 〔3〕降低工件的强度、硬度，提高其塑 性和韧性，以满足不同工件的性能要求
C %↑→ M 硬度↑， 片状M 硬度高，塑韧性差。板条M 强度高，塑韧性较好
二、共析钢过冷奥氏体的连续冷却转变
共
析
碳
钢
连
续
冷
却
水淬
无
M+AR
B
体
转变终止线
P 退火
T
S 正火
T+ 油淬 M
亚共析钢连续冷却转变 过共析钢连续冷却转变
炉冷→ F + P 空冷→ F(少量) + S 油冷→ T + M+AR 水冷→ M +AR
(三〕淬透性的测定
〔一〕钢的淬透性与淬硬性的概念
• 淬透性：钢在淬火时能够获得M体的能力，它是 钢材本身固有的属性，主要取决于M体的临界冷 却速度
钢的热处理工艺
钢的热处理第一章钢的热处理热处理工艺包括：将钢材或钢制件加热到预定温度，在此温度下保温一定时间。
然后一定的冷却速度冷却下来，达到热处理所预定的对钢材及钢制件的组织与性能的要求。
1□□钢的加热1.1□制定钢的加热制度加热温度、加热速度、保温时间。
1.1.1加热温度的选择加热温度取决于热处理的目的。
热处理分为：淬火、退火、正火、和回火等。
淬火的目的是为了得到细小的马氏体组织，使钢具有高的硬度；退火及正火的目的是获得均匀的珠光体组织，因此其加热温度不同。
在具体制定加热温度时应按以下原则：热处理工艺种类及目的要求；被加热钢材及钢制件的化学成分和原始状态；钢材及钢制件的尺寸和形状以及加热条件来制定。
对于碳钢及低合金钢的加热温度：亚共析钢淬火温度：A C3以上30～50℃；过共析钢淬火温度：A C3以上30～50℃；亚共析钢完全退火：A C3以上20～30℃；过共析钢不完全退火：A C3以上20～30℃；正火A C3或A CM以上30～50℃；1.1.2加热速度的选择必须根据钢的化学成分及导热性能；钢的原始状态及应力状态；钢的尺寸及形状来确定加热速度。
如钢的原始状态存在着铸造应力或轧煅热变形残余应力时，在加热是应特别注意。
对这类钢要特别控制低温阶段的加热速度。
钢的变形与热裂倾向是以钢的化学成分及原始状态不同而不同，主要有以下几点：a) 低碳钢比高碳钢热烈倾向小；b) 碳钢比合金钢变形开裂倾向小；c) 钢坯和成品件比钢锭变形和开裂倾向小；d) 小截面比大截面的钢变形和开裂倾向小。
1.1.3钢在加热时的缺陷a) 过热：过热就是由于加热温度过高，加热时间过长使奥氏体晶粒过分长大。
粗大的奥氏体晶粒在冷却时产生粗大的组织，并往往出现魏氏组织，结果是钢的冲击韧性、塑性明显下降。
已过火的钢可以在次正火或退火加以纠正。
b) 强烈过热：加热温度过高或加热保温时间过长，使氧或硫沿晶界渗入钢中或者钢中的硫与氧在高温下溶解于奥氏体中，在冷却过程中硫或氧以化合物形态沿粗大的奥氏体晶界析出。

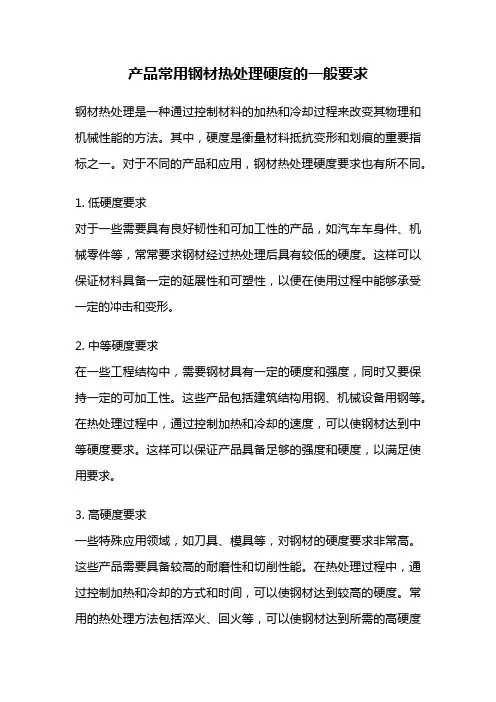

产品常用钢材热处理硬度的一般要求
产品常用钢材热处理硬度的一般要求
钢材热处理是一种通过控制材料的加热和冷却过程来改变其物理和机械性能的方法。
其中，硬度是衡量材料抵抗变形和划痕的重要指标之一。
对于不同的产品和应用，钢材热处理硬度要求也有所不同。
1. 低硬度要求
对于一些需要具有良好韧性和可加工性的产品，如汽车车身件、机械零件等，常常要求钢材经过热处理后具有较低的硬度。
这样可以保证材料具备一定的延展性和可塑性，以便在使用过程中能够承受一定的冲击和变形。
2. 中等硬度要求
在一些工程结构中，需要钢材具有一定的硬度和强度，同时又要保持一定的可加工性。
这些产品包括建筑结构用钢、机械设备用钢等。
在热处理过程中，通过控制加热和冷却的速度，可以使钢材达到中等硬度要求。
这样可以保证产品具备足够的强度和硬度，以满足使用要求。
3. 高硬度要求
一些特殊应用领域，如刀具、模具等，对钢材的硬度要求非常高。
这些产品需要具备较高的耐磨性和切削性能。
在热处理过程中，通过控制加热和冷却的方式和时间，可以使钢材达到较高的硬度。
常用的热处理方法包括淬火、回火等，可以使钢材达到所需的高硬度
要求。
总结起来，产品常用钢材热处理硬度的一般要求可以分为低硬度要求、中等硬度要求和高硬度要求三个层次。
根据不同的产品和应用领域，可以选择适当的热处理方法和工艺参数，使钢材具备所需的硬度和性能。
在实际生产中，需要根据具体的材料和要求来确定热处理过程，以保证产品的质量和性能。
希望以上对于产品常用钢材热处理硬度的一般要求的讨论能够对你有所帮助。
钢的热处理原理和工艺
A1—Ac1—Ar1
Acm —Accm —Arcm
钢在加热和冷却时的临界温度
2.奥氏体的形成（以共析钢为例）
(1)奥氏体晶核的形成； (2)奥氏体晶核的长大；
（基本过程）
(3)残余渗碳体的溶解；
(4)奥氏体成分的均匀化。
共析钢中奥氏体形成过程示意图
a)形核；b)长大；c)残余渗碳体溶解；d)奥氏体均匀化
铁素体+渗碳体
组织特征：
铁素体 ——长成针片状，互不平行，有一定角度，形成分枝； 渗碳体 ——呈粒状或细小短条状分布在铁素体片内。
a）形成温度范围
350℃ ~ Ms
b）组织——下贝氏体（B下）
形态呈黑色针叶状
C）性能
硬度可达45 ~ 55HRC 具有较高的强度及
下贝氏体组织 630 ×
良好的塑性和韧性。
奥
4秒
氏
体
6秒
形
成
示
8秒
意
图
15秒
对于亚共析钢、过共析钢的奥氏体ห้องสมุดไป่ตู้过程： 1.亚共析钢：
F+P→F+A→A 2.过共析钢：
Fe3C + P → Fe3C + A → A
3.奥氏体晶粒的长大 晶粒的长大主要是依靠较大晶粒吞并较小
晶粒和晶界迁移的方式进行的。
晶粒的吞并与长大过程 为了防止晶粒长的粗大，严格控制加热温度和保温时间。
一、表面淬火 1.定义
是将钢件的表面层淬透到一定的深度，而心部仍 保持未淬火前状态的一种局部淬火方法。 2.方法（快速加热）
火焰加热、感应加热、电接触加热、激光加热等 表面淬火方法。 目前生产上最常用是：
常用钢材热处理方法及目的
常用钢材热处理方法及目的常用钢材热处理方法一.淬火将钢制零件加热到临界温度以上40~60℃，保持一定时间并快速冷却的热处理方法称为淬火。
常用的快速冷却介质为油、水和盐水溶液。
淬火加热温度及冷却介质热处理规范见表淬火的目的是：使钢件获得高的硬度和耐磨性，通过淬火钢件的硬度一般可达hrc60~65，但淬火后钢件内部产生了内应力，使钢件变脆，因此，要经过回火处理加以消除。
钢件的淬火处理，在机械制造过程中应用比较普遍，它常用的方法有：1.单液淬火：将钢件加热至淬火温度，并在一种冷却剂中冷却一段时间。
这种热处理方法称为单液淬火。
适用于形状简单、技术要求低的碳钢或合金钢，以及工件直径或厚度大于5~8mm的碳钢，用盐水或水冷却；油冷却用于合金钢。
在单液淬火中，水冷容易变形和开裂；油冷却容易产生硬度不足或不均匀。
2．双液淬火：将钢件加热到淬火温度，经保温后，先在水中快速冷却至300~400℃，在移入油中冷却，这种处理方法，称为双液淬火。
形状复杂的钢件，常采用此方法。
它既能保证钢件的硬度，又能防止变形和裂纹。
缺点是操作难度大，不易掌握。
3.火焰表面淬火：将乙炔和氧气的混合燃烧火焰喷在工件表面，加热至淬火温度，然后立即向工件表面喷水。
这种处理方法称为火焰表面淬火。
适用于单件生产，要求高表面或局部表面硬度和耐磨钢件。
缺点是操作困难。
4．表面感应淬火：将钢件放人感应器内，在中频或高频交流电的作用下产生交变磁场，钢件在磁场作用下产生了同频率的感应电流，使钢件表面迅速加热(2-10s)至淬火温度，立即把水喷射到钢件表面。
这种热处理方法，称为表面感应淬火。
经表面感应淬火的零件，表面硬而耐磨，而内部有较好的强度和韧性。
这种方法适用于中碳钢和中等含碳量的合金钢件。
根据电流频率的不同，表面感应淬火可分为高频淬火、中频淬火和工频淬火。
高频淬火电流频率为100~150kHz，硬化层深度为1~3mm。
适用于齿轮、花键轴、活塞等小零件的淬火；中频淬火电流频率为500~10000Hz，硬化层深度为3~10mm。
第3章钢的热处理
化学热处理
渗碳 碳氮共渗 渗氮 氮碳共渗 渗其它非金属 渗金属 多元共渗 溶渗
三、热处理的原理
铁碳合金相图是确定热处理工艺的重 要依据。它是表示平衡状态下不同化学成 分的铁碳合金在不同温度时所具有的组织 和状态的图形。
热处理的过程
金属材料零件
加热至某一温度区间 保温
奥氏体组织
屈氏体组织
马氏体组织 索氏体组织 贝氏体组织
3、球化退火的应用范围为( A. 亚共析钢和合金钢件 C. 不能用于过共析钢
4. 比较正火与退火的异同点，生产中如何选用退火与正火？
一、淬火
1、淬火的概念和目的 淬火是将工件加热到奥氏体化后，保持一 定的时间，以适当方式冷却（水冷或油冷）， 获得马氏体或贝氏体组织的热处理工艺 马氏体是碳或合金元素在α-Fe中的过饱 和固溶体，硬度较高，用M表示，马氏体中 含碳量越高，其硬度也越高。
工艺 特点
应用 范围
一、淬火
2、淬火方法和应用
一、淬火
2、淬火方法和应用 淬火开裂现象
一、淬火
3、钢的淬透性 淬透性是以在规定条件下钢试样淬硬深度 和硬度分布表征的材料特性。 淬硬深度是从淬硬的工件表面量至规定硬 度值(一般为550HV)处的垂直距离。 淬硬深度愈深，淬透性愈好。 影响钢淬透性的决定因素是马氏体临界冷 却速度。大多数合金元素(除钴外)降低钢的马 氏体临界冷却速度，因而能显著提高钢的淬透 性。
用于淬火返修件，消除淬火应力，细化 组织，防止重新淬火后变形或开裂。
练习
1、用锻、铸、方法制造的零件毛坯，为消除毛坯内应力，均匀 组织，改善切削加工性能，为后序工作做准备，常采用（ A、调质 B、淬火 C、回火 D退火或正火 ）
2、为了细化晶粒提高力学性能改善切削加工性，常对低碳钢件 进行的热处理是( A. 完全退火 ) B. 球化退火 ) B. 过共析钢和合金工具钢等 D. 以上都对 C. 正火 D. 淬火
常用钢热处理工艺
常用钢热处理工艺热处理是一种通过改变金属结构来改善其力学性能的方法。
常用钢热处理工艺包括退火、正火、淬火、回火和表面淬火等。
下面对这几种常用钢热处理工艺进行详细介绍。
1. 退火退火是指将钢加热到一定温度，然后缓慢冷却。
退火工艺分为完全退火和等温退火两种。
完全退火是将钢材加热至超过临界温度，然后慢慢降温。
等温退火是将钢材加热至超过临界温度，然后在等温时间内，使钢材的温度均匀，从而使钢材的组织变得均匀，于是提高了钢材的韧性。
2. 正火正火是将钢加热到一定温度，然后快速冷却。
正火一般分为低温正火，中温正火和高温正火三种。
低温正火使钢材的硬度提高，但是韧性降低。
高温正火使钢材的韧性提高，但是硬度降低。
中温正火平衡了钢材的硬度和韧性。
3. 淬火淬火是指将钢加热到超过临界温度，然后快速冷却。
淬火一般分为油淬、水淬和气淬三种。
油淬适用于要求较低的钢材，水淬适用于要求较高的钢材，气淬适用于要求最高的钢材。
淬火后钢材的硬度很高，但是韧性降低，此时需要回火来消除内部应力，提高钢材的韧性。
4. 回火回火是将淬火后的钢在一定温度下加热一段时间，然后由于自然冷却所形成的工艺。
回火分为低温回火和高温回火两种。
低温回火提高了钢材的韧性，但是硬度降低。
高温回火提高了钢材的韧性，但是硬度降低。
5. 表面淬火表面淬火是一种特殊的热处理工艺，用于提高钢材的表面硬度和耐磨性。
表面淬火和淬火不同的是，只在钢材表面进行加热和快速冷却。
这种技术对钢材表面的耐磨性提高很大，但是对钢材硬度的提高不大。
总之，钢材热处理是提高钢材力学性能的重要方法，常用的钢热处理工艺包括退火、正火、淬火、回火和表面淬火等。
选择适当的热处理工艺可以使钢材达到最佳的机械性能。
钢的常用热处理方法及应用
7.中速、重载 齿
8.高速、轻载或高速、中载，有冲源自的小齿 轮轮9.高速、中载，无猛烈冲击，如机床主轴箱 齿轮
10.高速、中载、有冲击、外形复杂的重要 齿轮，如汽车变速箱齿轮(20CrMnTi淬透性 较高，过热敏感性小，渗碳速度快，过渡层 均匀，渗碳后直接淬火变形较小，正火后切 削加工性良好，低温冲击韧性也较好)
表面硬度要求高、变形小的齿 轮。 (2)20Cr：渗碳、淬火、低温 回火56~62HRC，用于高速、
40Cr、40MnB、(40MnVB)：高频淬火，50~55HRC
压力中等、并有冲击的齿轮。 (3)40Cr：调质，
220~250HB，用于圆周速度
20Cr、20MnVB：渗碳，淬火，低温回火或渗碳后高频淬火， 不大，中等单位压力的齿轮；
低速，精度要求不高，稍有冲击，疲劳载荷可
轴
忽略的主轴；或在滚动轴承中工作，轻载，υ ＜1m/s的次要花键轴
类 6.在滚动或滑动轴承中工作，轻或中等载荷转 45：正火或调质，228~255HB；轴颈或装配部位表面淬 速稍高pυ≤150N·m/(cm2·s)，精度要求较高， 火，45~50HRC 冲击，疲劳载荷不大
14.载荷不高的大齿轮，如大型龙门刨齿轮 15.低速、载荷不大、精密传动齿轮 齿 16.精密传动、有一定耐磨性的大齿轮 轮 17.要求抗腐蚀性的计量泵齿轮 18.要求高耐磨性的鼓风机齿轮
19.要求耐磨、保持间隙精度的25L油泵齿轮
20.拖拉机后桥齿轮(小模数)、内燃机车变速 箱齿轮 ( m ＝ 6~8)
0.02~3.0mm，硬度高，在共渗层为0.02~0.04mm时 切削性能和使用寿命适用于要求硬度高、耐磨的中、小型及薄片的零件和
具有66~70HRC
刀具等
钢材技术秘籍之七 - 钢管的热处理
钢管的热处理,退火与正火最常用的无缝钢管,精密网管的热处理工艺分为两大类：预备热处理目的：消除坯料、半成品中的某些缺陷，为后续冷加工，最终热处理作组织准备。
最终热处理目的：使工件获得所要求的性能。
退火与正火的目的：消除钢材经热加工所引起的某些缺陷,或为以后的切削加工及最终热处理做好组织准备。
一、钢的退火1、概念：将钢件加热到适当温度 (Ac 1 以上或以下)，保持一定时间，然后缓慢冷却以获得近于平衡状态组织的热处理工艺称为退火。
2、目的：（1）降低硬度，提高塑性，（2）细化晶粒，消除组织缺陷（3）消除内应力（4）为淬火作好组织准备3、类型：(根据加热温度可分为在临界温度（Ac1或Ac3）以上或以下的退火，前者又称相变重结晶退火，包括完全退火、扩散退火均匀化退火、不完全退火、球化退火；后者包括再结晶退火及去应力退火。
)（1）完全退火：1）概念：将亚共析钢（Wc＝0.3％～0.6％）加热到AC3+（30～50）℃，完全奥氏体化后，保温缓冷（随炉、埋入砂、石灰中），以获得接近平衡状态的组织的热处理工艺称为完全退火。
2）目的：细化晶粒、均匀组织、消除内应力、降低硬度、改善切削加工性能。
3）工艺：完全退火采用随炉缓冷可以保证先共析铁素体的析出和过冷奥氏体在Ar1以下较主温度范围内转变为珠光体。
工件在退火温度下的保温时间不仅要使工件烧透，即工件心部达到要求的加热温度，而且要保证全部看到均匀化的奥氏体，达到完全重结晶。
完全退火保温时间与钢材成分、工件厚度、装炉量和装炉方式等因素有关。
实际生产时，为了提高生产率，退火冷却至600℃左右即可出炉空冷。
4）适用范围：中碳钢和中碳合金钢的铸，焊，锻，轧制件等。
注意事项：低碳钢和过共析钢不宜采用完全退火。
低碳钢完全退火后硬度偏低，不利于切削加工。
过共析钢加热至Accm以上奥氏体状态缓冷退火时，有网状二次渗碳体析出，使钢的强度、塑性和冲击韧性显著降低。
文章来自网络由"常州精密钢管博客"整理发布,转载请注明出处.（2）球化退火1）概念：使钢中碳化物球状化而进行的退火工艺称为球化退火。
