06热处理技术要求(第4版)
热处理通用技术规范及作业指导书
热处理通用技术规范编制：审核：批准：热处理通用技术规范1.目的为确保公司生产的产品符合产品标准技术要求，根据公司质量手册和程序文件的规定，特制定热处理通用工艺规范，用于指导热处理生产与过程控制。
2.适用范围本规范明确了热处理生产的主要工艺和质量控制方式、方法、要求，适用于石油机械API SPEC7K转盘及其配件产品的各种热处理。
属于本公司的其他产品和外协产品的热处理也可参照本规范的基本要求执行。
3.主要热处理工艺热处理是通过对工件的加热、保温和冷却，使金属或合金的组织结构发生变化，从而获得预期的性能的操作工艺。
热处理能最大限度的发挥材料潜力，改善和获得良好的机械性能、加工性能、物理性能和化学性能等。
热处理作为生产过程特殊工序，在石油机械产品生产制造中有重要作用。
可以分为：a.整体热处理与表面热处理整体热处理：如退火、正火、淬火、回火表面热处理：如感应加热表面淬火、火焰加热淬火以及化学热处理（如表面渗碳、碳氮共渗、氮化等）b.预先（或预备）热处理与最终热处理预先热处理一般是为了获得良好的加工性能而采取的热处理工艺，如时效、退火（包括去应力退火、球化退火等）、正火等，预先热处理有时也可以作为最终热处理。
一般用于焊接结构件、铸件等。
相对于最终热处理而言，某些重要、大截面钢件采用预先热处理（通常采用正火处理）是为使最终热处理产品有一个良好的组织保证。
3.1退火（Annealing）将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度后，一般随炉温缓慢冷却。
主要是降低硬度，提高塑性，改善切削加工与压力加工性能；细化晶粒，改善力学性能，为下一工序做准备；消除冷、热加工所产生的内应力。
主要适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料，一般在毛坯状态进行退火。
按照要求目的的不同，退火可分为重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火以及稳定化退火等。
热处理设备工艺安全操作规程(4篇范文)
热处理设备工艺安全操作规程（4篇范文）【第1篇】热处理设备工艺安全操作规程1.操作重油炉(包括煤气炉)时,必须经常对设备进行检查,油管和空气管不得漏油、漏气,炉底不应存有重油。
如发现油炉工作不正常,必须立即停止燃烧。
油炉燃烧时不要站在炉口,以免火焰灼伤身体。
如果发生突然停止输送空气,应迅速关闭重油输送管。
为了保证操作安全,在打开重油喷嘴时,应该先放出蒸汽或压缩空气,然后再放出重油;关闭喷嘴时,则应先关闭重油的输送管,然后再关闭蒸汽或压缩空气的输送管。
2.各种电阻炉在使用前,需检查其电源接头和电源线的绝缘是否良好,要经常注意检查启闭炉门自动断电装置是否良好,以及配电柜上的红绿灯工作是否正常。
无氧化加热炉所使用的液化气体,是以压缩液体状态贮存于气瓶内的,气瓶环境温度不许超过45℃。
液化气是易燃气体,使用时必须保证管路的气密性,以防发生火灾和伤事故。
由于无氧化加热的吸热式气体中一氧化碳的含量较高,因此使用时要特别注意保证室内通风良好,并经常检查管路的密封。
当炉温低于760℃或可燃气体与空气达到一定的混合比时,就有爆炸的可能,为此在启动与停炉时更应注意安全操作,最可靠的办法是在通风及停炉前用惰性气体及非可燃气体氮气或二氧碳吹扫炉膛及炉前室。
3.操作盐浴炉时应注意,在电极式盐浴炉电极上不得放置任何金属物品,以免变压器发生短路。
工作前应检查通风机的运转和排气管道是否畅通,同时检查坩埚内溶盐液面的高低,液面一般不能超过坩吉埚容积的3/4。
电极式盐浴炉在工作过程会有很多氧化物沉积在炉膛底部,这些导电性物质必须定期清除。
使用硝盐炉时,应注意硝盐超过一定温度会发生着火和爆炸事故。
因此,硝盐的温度不应超过允许的最高工作温度。
另外,应特别注意硝盐溶液中不得混入木炭、木屑、炭黑、油和其它有机物质,以免硝盐与炭结合形成爆炸性物质,而引起爆炸事故。
4.进行液体氰化时,要特别注意防止氰化物中毒。
5.进行高频电流感应加热操作时,应特别注意防止触电。
压力容器焊接、检测、热处理技术要求
六、标准中对无损检测的要求
• 2.2、进行局部射线或超声检测的条件： 除需100%检测的容器，可进行局部检测。局部检测实际上是逐 台抽检，目的在于保证产品基本质量的前提下，节约费用。 局部检测的最小范围，不得少于各条焊接接头长度的20%，且不 小于250mm；低温容器不得少于各条焊接接头长度的50%，且不 小于250mm。 • 2.3、允许局部检测的产品中应100%检测的部位： • 2.3.1、先拼板后成形的凸形封头，在封头成形后进行100%检测； • 2.3.2、以开孔中心为圆心，以1.5倍开孔直径为半径画圆，该圆中 包含的Ａ、Ｂ类焊缝进行100%检测； • 2.3.3、被补强圈、支座垫板、内件覆盖的A、Ｂ类焊缝； • 2.3.4、嵌入式接管与筒体封头对接连接的焊接接头；公称直径不 小于250mm的接管与长颈法兰、接管与接管焊缝。
四、压力容器焊接设计
• 1、焊接方法选用：质量可靠、生产效率高、成本低； • 2、焊接材料选用：焊缝金属力学性能应高于或等于相 应母材标准规定值下限；依据JB/T4709选用； • 3、焊接坡口设计： GB/T985-88《气焊、手工电弧焊及气体保护焊焊缝 坡口的基本形式与尺寸》 GB/T986-88《埋弧焊焊缝坡口的基本形式与尺寸》 HG20583-98《钢制化工容器 结构设计规定》 GB150、GB151、封头、管法兰、容器法兰、吊耳、 容器支座等标准规定的焊接坡口；
压力容器焊接技术要求
概述
• 1、焊接是压力容器制造的重要工序，焊接质量在很大 程度上决定了压力容器的制造质量； • 2、影响焊接质量包含诸多方面内容：焊接接头尺寸偏 差、焊缝外观、焊接缺陷、焊接应力与变形、以及焊 接接头的使用性能等； • 3、容器产品的设计是获得性能优良的焊接接头的基础： 焊接母材的、焊接坡口形式、焊接位置、焊材、无损 检测、焊后热处理等的选择，直接关系到焊接质量。
热处理工艺守则
一、热处理代号和材料标注方法（一）热处理代号1. 适用于结构钢和铸件代号：0—自然状态1—正火（或正火+回火）2—退火3—精锻+回火（如精锻或精辊叶片在精锻后只需高温回火）4—淬硬5—调质6—化学热处理（渗碳或氮化）7—除应力（包括活塞环定型处理）9—表面淬火或局部淬火2.适用铸造有色金属和奥氏体钢的代号：0—原始状态1—再结晶退火T—除应力退火T1—人工时效T4—淬火（固溶处理）T5—淬火和不完全时效T6—淬火和完全时效（固溶处理和完全时效到最高硬度）3.压力加工有色金属代号：0—原始状态M—退火C—淬火CZ—淬火和自然时效CS—淬火和人工时效（二）材料的标注方法：1.零件的材料或毛坯（包括铸锻件）如不作任何处理，也不作机械性能检查，则只标材料牌号（其热处理代号“0”在图纸上不标注）如：A3，20，35，ZQSn6-6-3。
2.零件的材料或毛坯在热处理后，不作硬度及机械性能检查者则只标注材料牌号和热处理代号：如：45-1，若有几种热处理，可用热处理代号按工艺路线顺序逐项填写：如：15CrMoA-1+7。
3.有些材料的技术条件，有几种检查组别，但强度等级只有一种或可按材料截面尺寸来决定强度等级，只注明材料牌号，热处理代号和检查组别：如：45-5（Ⅱ）35CrMoA-5（Ⅱ）4.有些材料的技术条件，有几种组别，在同一热处理状态中有不同的强度等级，则注明材料牌号、热处理代号强度等级和检查组别，不需要规定检查组别时，检查组别可省略。
25Cr2MoV A-5 25Cr2MoV A-5如：735-Ⅲ7355. 有些零件或者是比较重要或者是技术要求比较复杂，用上述标注方法不能说明全部要求者，则应注明标准号，在同一热处理状态中有不同的强度级别时，还应注明强度级别。
35CrMoA-5 35CrMoA-5如：Q/CCF M 3003-2003 590×Q/CCF M 3003-20036. 大锻件如叶轮、铸造轴、整体转子等的材料标注方法钢号锻件级别×标准编号7. 铸钢件：铸铁、铜件：材料牌号类别材料牌号标准号标准号8.铸铁件及有色金属等直接按上述方法标注可能引起误解时，热处理代号加上括号。

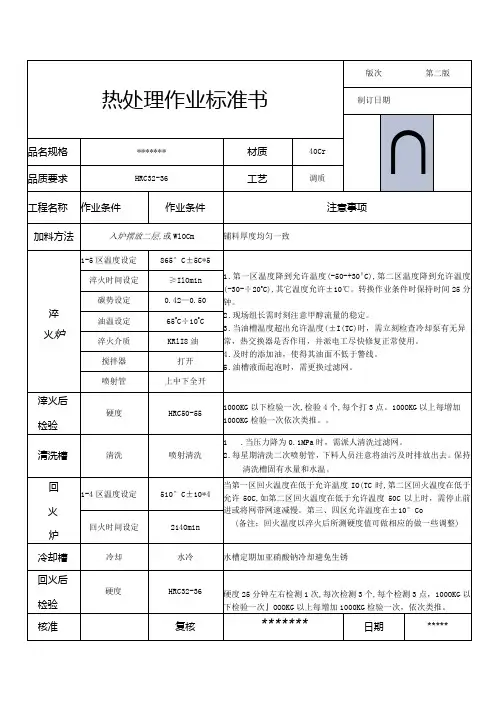

热处理作业标准书范本
火
炉
1-4区温度设定
510°C±10*4
当第一区回火温度在低于允许温度IO(TC时,第二区回火温度在低于允许50C,如第二区回火温度在低于允许温度50C以上时，需停止前进或将网带网速减慢。第三、四区允许温度在±10°Co
(备注；回火温度以淬火后所测硬度值可做相应的做一些调整)
回火时间设定
214Omin
淬火介质
KRlI8油
搅拌器
打开
喷射管
上中下全开
滓火后
检验
硬度
HRC50-55
100OKG以下检验一次,检验4个,每个打3点。100OKG以上每增加100OKG检验一次依次类推。。
清洗槽
清洗
喷射清洗
1.当压力降为0.1MPa时，需派人清洗过滤网。
2.每星期清洗二次喷射管，下料人员注意将油污及时排放出去。保持清洗槽固有水量和水温。
冷却槽
冷却
水冷
水槽定期加亚硝酸钠冷却避免生锈
回火后
检验
硬度
HRC32-36
硬度25分钟左右检测1次,每次检测3个,每个检测3点，100OKG以下检验一次』OOOKG以上每增加1000KG检验一次，依次类推。
核准
复核
*******
日期
*****
热处理作业标准书
版次
第二版
制订日期ห้องสมุดไป่ตู้
∩
品名规格
*******
材质
40Cr
品质要求
HRC32-36
工艺
调质
工程名称
作业条件
作业条件
注意事项
加料方法
入炉摆放二层,或WlOCm
铺料厚度均匀一致
淬
热处理工艺规范
精心整理热处理工艺规范一、淬火、回火工艺规范1．淬火、回火准备工作：1）检查设备，仪表是否正常；2）正确选择夹具；3）检查零件表面是否有碰伤、裂纹、锈斑等缺陷；4）确认零件要求的淬火部位硬度、变形等的技术要求，核对零件的形状、材料的加工状态是否与图样及工艺文件相符合；5）表面不允许氧化、脱碳的零件，当在空气炉加热时，应采取防氧化脱碳剂装箱保护或采用真空炉加热；6）易开裂的部位如尖角靠边的孔，应采取预防措施，如塞石棉、耐火泥等。
表1；2k——装炉系数（1～1.5）；α——保温系数（见表2）；D——零件有效厚度。
表2淬火保温系数3）回火保温时间431234．操作方法1）零件应均匀摆放于炉内有效加热区，在箱式炉中一般为单层排列加热，工件间适当间隙。
小件可适当堆放，但要酌情增加保温时间。
2）细长零件加热要考虑装炉方法，以减少工件变形，如垂直吊挂，侧立放平支稳等。
3）零件同炉加热,截面尺寸不宜相差过大,厚度10～50mm同一炉,50～80mm同一炉，大截面零件应摆放在炉膛里面,以便小工件先出炉。
大小零件分别计算加热时间(仅指箱式炉)。
4）高合金钢及形状复杂的中小截面零件，应在550～650℃装炉，并经预热保温后，才能进行升温加热。
5）高温合金钢零件要经过一次或两次预热，才能加热淬火（见下图）。
1060~1070o C67）淬火后应及时回火,一般零件淬火至回火不超过4小时，大型或复杂易裂零件应立即回火。
8）返修的零件在重淬前一般需经高温回火或正火处理；合金工具零件应退火处理。
9）有淬裂危险的零件，在淬火冷却至50～80℃即应入炉回火。
10）需多次回火的零件，每次回火均应冷至室温。
11）凸、凹模和成形零件等硬件主要进真空炉热处理，真空度＜＝2.66Pa。
以防氧化、脱碳。
5．常见的缺陷及解决的办法表3淬火缺陷原因及解决办法12．工艺规范：1）加热温度表4常用钢退火工艺规范2）保温时间：电炉加热的保温时间=零件有效厚度×保温系数3341）零件装炉时，必须放置在预先确定的有效加热区内，装置量、装炉方式及堆放形式的确定应以保正零件均匀加热和冷却，且不造成有害缺陷的原则；装箱退火时，箱间距离应大于100mm。
热处理作业指导书
热处理作业指导书热处理作业指导书一、范围本技术条件规定了钢制零件热处理技术要求和检验方法。
本技术条件适用于钢的正火与退火、淬火与回火、感应与火焰淬火和渗碳淬火等热处理件。
本技术条件未规定的技术要求应在图样或专用技术革新文件中规定。
二、一般规定适用于钢的正火与退火、钢的淬火与回火，钢表面淬火和钢的渗碳钢淬火件。
1.工件的工艺路线应正确，材料牌号与图样相符，代料要有代料单。
2.工件材料的化学成分应符合国家标准、部（行业）标准或工厂标准中相同牌号的规定。
3.淬火、表面淬火和渗碳淬火件热处理前表面不得有裂纹、飞刺、锈蚀、斑痕和油污等影响热处理质量的缺陷。
4.工件的最终热处理要求应在图样中标注或说明。
5.工件的机械化性能要求（硬度除外）应在图样中标注具体项目和数值要求。
6.工件热处理工艺简图应能反映出工件的轮廓尺寸、有效截面尺寸、表面淬火及渗碳淬火部位等。
7.热处理件的补焊检查按GB8539规定执行。
8.齿轮、齿轮轴的检验等级按GB8539规定分为ML级（常规检验）、MQ级（一般检验）和ME级（严格检验），各级别的检验项目及指标均见附录A（提示的附录）。
9.对检验合格的热处理件应按规定标识；外协件应有出厂或进厂合格证明或报告单。
三、钢的正火和退火1.钢的正火适用范围a)适用于中碳钢、低碳钢和低合金钢的铸件、锻件消除应力、细化组织、降低硬度，改善切削性能；并为最终热处理做好组织准备；作为某些零件的最终热处理。
b)适用于碳素钢、低合金钢件在重复淬火时消除应力、改善组织，以防止重新淬火时产生变形与裂纹。
2.钢的退火适用范围a)钢的完全退火适用于中碳钢、中碳合金铸钢件、锻件、轧制件和重要焊接件的细化组织、降低硬度、改善切削加工性能及充分消除内应力。
b)钢的不完全退火适用于晶粒未粗化的中、高碳钢和低合金钢、轧制件的降低硬度、改善切削加工性能及消除内应力。
c)钢的等温退火适用于中碳合金钢、低碳合金渗碳钢和某些高合金钢大型铸锻件及冲压件，使其获得更为均匀的组织和硬度。
铸件热处理安全技术操作规程(4篇范文)
铸件热处理安全技术操作规程（4篇范文）第1篇铸件热处理安全技术操作规程1、装炉进要做到平放稳装，铸件叠放牢固，防止铸件变形，铸件不得超过炉门和炉膛范围。
2、拉炉前要清净轨道，检查卷扬机钢丝绳，拉炉时要注意周围，防止钢丝绳断，伤人，拉炉后要封好炉，清炉渣，做好开炉的准备工作，3、开炉前要检查鼓风机，温度表，电风扇等，确认安全后才能开炉。
4、铸件的热处理要按工艺要求进行，要控制好升温速度，保证温度，保证时间等。
5、卸炉时铸件要按规定分类堆放，卸完炉后要扫净平车，并做好防火处理，才能离开。
6、下班前，将所有电器开关拉下，保持工作场地的整洁，通道畅顺。
第2篇铸件热处理工安全技术操作规程（1）检查天然气管路、阀门、传动机构、通风系统等是否正常。
（2）铸件热处理装窑时，高度要低于炉门5厘米，两侧距门要大于10厘米以上。
（3）热处理工每班需安排两人工作，要相互照顾以防发生意外。
（4）窑内的通风要良好。
（5）装出窑前，先检查窑室、拖车钢丝绳等设备有无倒塌、折断等不安全因素，如发现不安全因素及时报告。
（6）点窑前先打开窑体总阀门，关上放散管，检查压力表，确认正常后，方可点窑。
（7）点火时，把火把放在点火孔内，然后慢慢打开烧嘴阀门，点着后再打开空气阀门，然后顺序点火；如第一次点不着时要立即关闭烧嘴阀门，并用压缩空气吹扫3-5分钟后再点；第二次仍点不着时，要切断天然气来源，寻找原因排除故障后再点。
闭火时先关闭空气阀门，后关闭烧嘴阀。
（8）点窑时，窑前不准站人，点火时脸不要对着火孔看，以免突然烧伤。
（9）烧窑工要坚守岗位，严禁在窑旁睡觉、取暖等，要经常注意炉子的工作情况，不允许在燃气压力不稳的情况下进行工作。
10）当发生下列情况时，要立即停窑:①燃气管道破损；②发生燃气事故，对人和设备有威胁时。
（11）事故停窑要迅速关闭窑体总阀门，及时报告有关单位。
（12）拖拉窑车时，首先要确认挂钩是否挂牢，轨道上是否有障碍物，而后开始拖车。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热处理技术要求
焊接热处理执行《SH 3554-2013-T 石油化工钢制管道焊接热处理规范》
1、现场应有干粉灭火器（至少2台），热处理过程中有专人看护。
2、热处理前确认管道内有无液体（主要指雨水）。
3、雨季热处理施工时，应有防雨措施。
4、热处理前，管道做好封闭，防止过堂风。
5、保温层不允许有破损；加热带长度满足工艺卡要求。
6、测温点沿焊缝圆周均匀分布，水平放置管道热处理时，应在焊缝的底部优先布置一个测温点。
垂直放置的管道进行热处理时，测温点宜布置在焊缝的下侧。
采用多个回路加热同一焊接接头时，每个回路加热器至少应布置一个测温点。
7、热电偶与加热器之间应采用绝热材料隔离。
8、采用测温仪检测保温层外表面温度≯60℃。
9、做好现场施工记录，特别是做好“开始时间、记录开始时间、恒温起始时间、
恒温结束时间、降温结束时间”记录。
10、热处理完后后，管道要及时封堵。
11、热处理完成后，焊口标识要及时移植。
