1洪峰流量计算
广东省洪峰流量经验公式计
设计防洪标准为10年一遇。
由于渠段汇入的集雨面积均小于10km²，采用广东省洪峰流量经验公式计算进行洪水计算。
广东省洪峰流量经验公式：Qp=C2H24pF0.84
式中：Qp—设计频率为P的洪峰流量（m³/s），本工程取P=10%；
C2—与设计频率P有关的参数，P=10%时C2=0.044；
H24p—频率为P的24小时设计暴雨量，本工程24小时点雨量查广东省水文图集得H24=160mm，Cv24=0.43，查皮尔逊Ⅲ曲线得：P=10%时，Kp=1.573，则H24=Kp×H24=1.573×160=251.68mm；
F—汇水面积（km2）。
列表计算山洪汇入的渠的设计洪水。
揭阳市揭东县霖磐镇老八支渠：工程汇水面积F=0.32km²，Qp=0.044*251.68*0.32^0.84=4.25
水文计算算例
桥梁类型
大
通航标准
II
设计洪水频率(%)
1
桥梁中心桩号
凌汛要求
无
水流与桥轴线的夹角
0
跨河位置
K80+250
2 河流资料
2.1 根本资料
河流名称
蔡家沟
设计洪水流量(m3/s)
277.3
计算断面名称
80270
河床比降(‰)
15.6
左分界桩号(m)
0
右分界桩号(m)
74
左滩粗糙度m1
13
河槽粗糙度m2
河槽最大水深(m)
5.264
河槽水面宽度(m)
71
河槽过水面积(㎡)
87.092
5 河流断面图
3〕.桥长计算
河槽宽度计算公式
式中：
设计流量 =548.8 (m³/s)
设计洪水河槽流量 =548.8 (m³/s)
河槽宽度 =28.1m
系数 和指数 ，该河段属于稳定河段，
可求得
L=23.6m。
本桥跨径设置主要受地形影响，采用跨径35×20m组合箱梁，综合考虑角度、桥墩布置等因素，桥跨布置满足设计洪水频率的泄洪要求，水文不控制跨径布置。

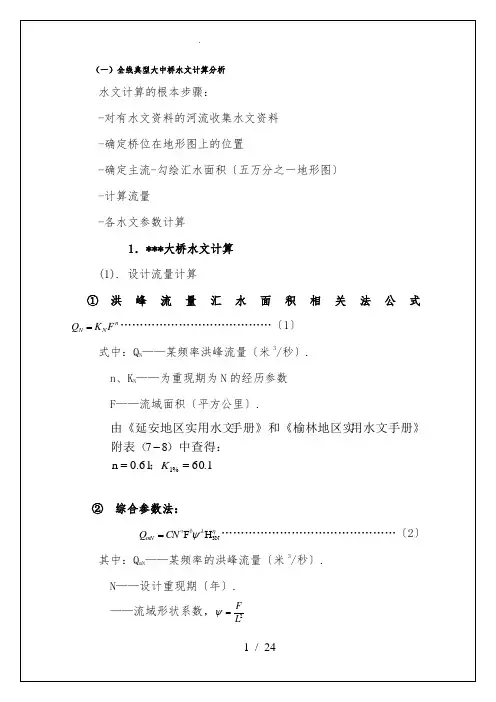

F——流域面积〔平方公里〕.
2综合参数法：
………………………………………〔2〕
其中：QmN——某频率的洪峰流量〔米3/秒〕.
N——设计重现期〔年〕.
——流域形状系数，
L.——主沟长度
H3N——设计重现期为N的3小时面雨量〔毫米〕.
C、α、β、γ、η——分区综合经历参数指数.
式中参数确实定：
3原交通部公路科学研究所推理公式法：
τ——流域汇流时间〔小时〕.
案例一-水文统计频率曲线图

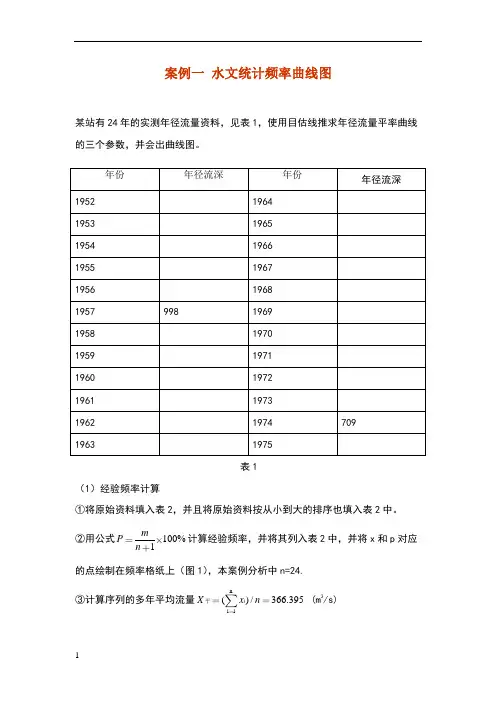

案例一 水文统计频率曲线图某站有24年的实测年径流量资料，见表1，使用目估线推求年径流量平率曲线的三个参数，并会出曲线图。
表1 （1）经验频率计算①将原始资料填入表2，并且将原始资料按从小到大的排序也填入表2中。
②用公式100%1m Pn 计算经验频率，并将其列入表2中，并将x 和p 对应的点绘制在频率格纸上（图1），本案例分析中n=24.③计算序列的多年平均流量ni 1()/366.395i X x n 平 (m 3/s)④计算各项的模比系数按供公式ilx K x 平计算，并计入表2中，其总和应等于n 。
⑤计算各项（K i -1）,列入表2中，其总和应为零。
⑥计算（K i -1）2，并列入表2中，可以求C v,,i 1(1)(K 1)0.261ni i vK C n⑦计算（K i -1）3，并列入表2中，可求C s ,1(1)^30.05(3)^3ni i sv k C n C计算经验参数平均值X 、变差系数C u 、偏态系数C s 如下表2.表2（2）频率格纸绘制及适线根据表2计算出来的 Cv =,Cs的经验取值为，查《工程水文》教材的附录1，进行配线，计算结果如表3.v1.0 可编辑可修改75522520904304329538239099304318表3根据两次配线结果，选取拟合较好的配线数组：第一次的配线，所画出的曲线偏离经验频率点较大，则重新配线；最后选取第二次配线Cv =，Cs==，配线的频率图如下图1.图1.年流量频率曲线案例二设计年径流分析资料：某水利工程的设计站，有1954-1971年的实测径流资料。
其下游有一参证站，有1939-1971年的年径流系列资料，如表1所示，其中1953-1954年、1957-1978年和1959-1960年，分别被选定为P=50%、P=75%和P=95%的代表年，其年内的逐月径流分配如表2所示。
表1.设计站与参证站年径流系列要求：（1）根据参证站系列，将设计站的年径流系列延长至1939-1971年。
洪峰流量计算
洪峰流量计算8.7.3推理公式法计算设计洪峰流量推理公式法是基于暴雨形成洪水的基本原理推求设计洪水的一种方法。
1.推理公式法的基本原理推理公式法计算设计洪峰流量是联解如下一组方程X便可求得设计洪峰流量Qp，即Qm，及相应的流域汇流时间τ。
计算中涉及三类共7个参数，即流域特征参数F、L、J；暴雨特征参数S、n；产汇流参数μ、m。
为了推求设计洪峰值，首先需要根据资料情况分别确定有关参数。
对于没有任何观测资料的流域，需查有关图集。
从公式可知，洪峰流量Qm和汇流时间τ互为隐函数，而径流系数ψ对于全面汇流和部分汇流公式又不同，因而需有试算法或图解法求解。
1. 试算法该法是以试算的方式联解式（8.7.4）（8.7.5）和（8.7.6），步骤如下：①通过对设计流域调查了解，结合水文手册及流域地形图，确定流域的几何特征值F、L、J，设计暴雨的统计参数（均值、C V、Cs / C V）及暴雨公式中的参数n（或n1、n2），损失参数μ及汇流参数m。
②计算设计暴雨的Sp、X TP，进而由损失参数μ计算设计净雨的T B、R B。
③将F、L、J、T B、R B、m代入式（8.7.4）（8.7.5）和（8.7.6），其中仅剩下Q m、τ、Rs,τ未知，但Rs,τ与τ有关，故可求解。
④用试算法求解。
先设一个Q m，代入式（8.7.6）得到一个相应的τ，将它与t c比较，判断属于何种汇流情况，再将该τ值代入式（8.7.4）或式（8.7.5），又求得一个Q m，若与假设的一致（误差不超过1%），则该Q m及τ即为所求；否则，另设Q m仿以上步骤试算，直到两式都能共同满足为止。
试算法计算框图如图8.7.1。
图8.7.1 推理公式法计算设计洪峰流量流程图2. 图解交点法该法是对（8.7.4）（8.7.5）和（8.7.6）分别作曲线Q m~τ及τ~ Q m，点绘在一张图上，如图8.7.2所示。
两线交点的读数显然同时满足式（8.7.4）（8.7.5）和（8.7.6），因此交点读数Q m、τ即为该方程组的解。
设计洪峰流量与水位计算
xj——特大洪水；xi——一般洪水
WUHEE
Cs值：
对于Cv≤0.5的地区，Cs=(3～4）Cv； 对于0.5<Cv≤1.0的地区，Cs=(2.5～3.5）Cv； 对于Cv>1.0的地区，Cs=(2～3）Cv； 此外，还可以采用权函数法来估计 Cs。
WUHEE
二、设计洪量的推求
Q(m3/s)
特大洪水可以发生在实测流量期间之内,也可以发 生在实测流量期之外,前者称资料内特大洪水,后者称 资料外特大洪水(历史特大洪水).
WUHEE
QN
QN
实测期
实测期
历史调查期
历史调查期
资料内特大洪水
资料外特大洪水 (历史特大洪水)
一般
K N QN / Q 2
时，QN可以考虑作为特大洪水处理。
WUHEE
WUHEE
三、设计洪水的计算途径 1.由流量资料推求设计洪水
2.由暴雨资料推求设计洪水
2.地区综合法推求设计洪水
WUHEE
第二节 由流量资料推求设计洪水 一、设计洪峰流量的推求 1.资料审查
“三性”审查： 可靠性、一致性、代表性
（1）资料可靠性的审查与改正 实测洪水资料： 对测验和整编进行检查，重点放在观测与整编质量 较差的年份。包括水位观测、流量测验、水位流量关 系等。 历史洪水资料： 一是调查计算的洪峰流量可靠性；二是审查洪水发 生的年份的准确性。
WUHEE
（2） 资料一致性的审查与还原 所谓洪水资料的一致性，就是产生各年洪水的流 域产流和汇流条件在调查观测期中应基本相同。 如果发生了较大的变化，需要将变化后的资料还 原到原先天然状态的基础上，以保证抽样的随机性（ 减少人为的干扰），和能与历史资料组成一个具有一 致性的系列。 例如上游建了比较大的水库，则应把建库后的资 料通过水库调洪计算，修正为未建库条件下的洪水。
河道系统治理设计洪水计算分析

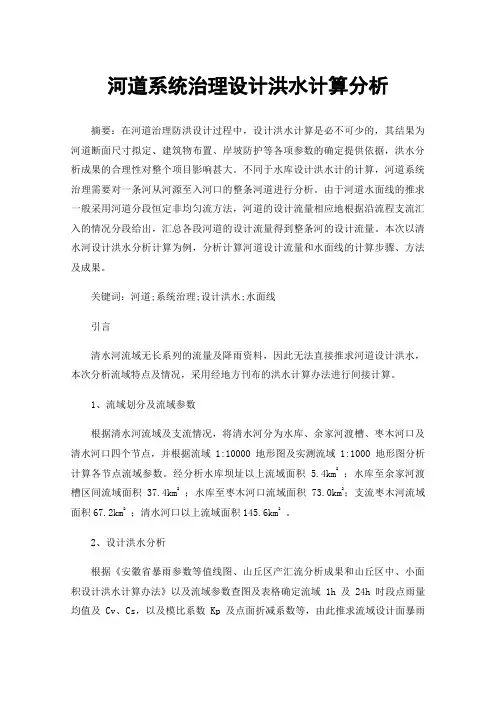

河道系统治理设计洪水计算分析摘要：在河道治理防洪设计过程中，设计洪水计算是必不可少的，其结果为河道断面尺寸拟定、建筑物布置、岸坡防护等各项参数的确定提供依据，洪水分析成果的合理性对整个项目影响甚大。
