抗弯实验报告
钢筋混凝土梁正截面抗弯实验
钢筋混凝土梁正截面抗弯实验一、实验目的本实验旨在通过对钢筋混凝土梁正截面抗弯实验的进行，掌握梁的正截面抗弯性能及其影响因素。
二、实验原理1.受力分析当梁受到外力作用时，梁内部会产生内力，其中最重要的是弯矩。
在梁的中性轴处，弯矩为0，在上部纤维和下部纤维处则呈现相反的符号。
因此，在不同位置上的混凝土和钢筋所承受的应力也不同。
2.截面抗弯性能分析在梁受到外力作用时，由于混凝土与钢筋之间具有良好的黏结性能，因此混凝土与钢筋共同工作以形成一个整体。
当外力超过一定值时，由于混凝土本身脆性较大，容易产生裂缝，进而导致整个梁失效。
3.影响因素分析（1）截面形状：不同形状的截面对于抵抗外力有着不同的效果。
（2）材料特性：混凝土和钢筋材料特性的不同，会影响其受力性能。
（3）受力状态：梁在不同受力状态下的抗弯性能也不同。
（4）配筋率：钢筋的数量和分布方式对于梁的抗弯性能有着重要的影响。
三、实验步骤1.制作试件根据实验要求，制作出符合要求的试件。
一般而言，试件应该采用正方形或矩形截面，并且在试件中应该按照一定比例配筋。
2.实验测量将试件放置在测试机上，并加载到规定荷载值。
通过测试机上的传感器和测量仪器，可以得到试件在不同荷载下的变形情况和荷载值。
同时，还需要记录下试件断裂时所承受的最大荷载值。
3.数据处理根据测试结果，可以计算出试件在不同荷载下的应变、应力和变形等数据。
通过这些数据可以得到试件在正截面抗弯方面的性能表现。
四、实验注意事项1.制作试件时需要严格按照要求进行操作，以保证测试结果具有可靠性和可重复性。
2.在进行实验前需要对测试设备进行校准，以确保测量结果的准确性。
3.在进行实验时需要严格控制荷载值的大小和速率，以避免试件过早失效。
4.在记录测试数据时需要注意精度和准确性，以保证数据处理的准确性。
五、实验结果分析通过对正截面抗弯实验的进行，可以得到试件在不同荷载下的应变、应力和变形等数据。
通过这些数据可以计算出试件在不同荷载下的截面抗弯性能表现。
条板抗弯承载(承载力)试验报告
条板抗弯承载(承载力)试验报告全文共四篇示例，供读者参考第一篇示例：实验目的：研究条板在受弯加载下的承载力，探究其抗弯性能。
实验原理：条板抗弯承载力试验是一种常用的工程材料强度试验方法，用于评估材料在受弯状态下的承载能力。
在测试中，条板被放置在两个支座上，施加加载在中间部位，使其发生弯曲变形。
根据材料的抗弯性能可以计算出其承载力。
实验仪器与材料：1. 条板样品2. 万能试验机3. 弯曲加载装置4. 跨距测量装置5. 试验数据采集系统实验步骤：1. 准备条板样品，保证其质量和尺寸符合要求。
2. 将条板样品放置在支座上，并按照标准要求进行调整。
3. 调整加载装置，使其对条板施加相对均匀的弯曲力。
4. 开始加载，记录加载过程中的载荷和位移数据。
5. 当条板发生破坏或达到临界变形时停止加载。
实验数据处理：1. 根据试验数据计算出条板在不同加载下的应变和应力。
2. 通过应变-应力曲线分析条板的材料特性和抗弯性能。
3. 计算出条板的弯曲承载力以及相关参数。
实验结果与分析：通过该实验，我们得到了条板在受弯加载下的承载力数据，并分析了其抗弯性能。
根据实验结果可以看出，条板的承载力受到多种因素的影响，如材料特性、尺寸、加载方式等。
结论：条板抗弯承载力试验是评估材料抗弯性能的重要方法，可以有效地评估材料在受弯状态下的承载能力。
通过实验可以得到的数据可以为工程设计和材料选型提供参考依据，提高工程质量和安全性。
第二篇示例：一、实验目的：本实验旨在通过对条板进行抗弯承载试验，确定其在承载力方面的性能表现，为该材料在工程领域的应用提供参考数据，以确保结构安全可靠。
二、试验原理：条板抗弯试验是通过在两点支撑的情况下施加一定的加载力，使其发生弯曲变形，测定其受力性能。
在试验中，通常采用悬臂梁试验方法，根据加载与变形关系，得出其抗弯强度和承载能力。
三、试验设备与材料：1. 试验设备：悬臂梁试验机、测试软件、测力传感器等2. 试验材料：选用常见的条板材料，如混凝土、钢筋混凝土等四、试验步骤：1. 准备工作：将试验设备调试至正常工作状态，准备好待测的条板样品2. 加载过程：将条板样品放置在试验台上，采用悬挂方式施加加载力，逐渐增加加载力直至达到设定值3. 测量数据：实时记录加载力和变形值，并绘制加载-变形曲线4. 数据分析：根据试验数据计算出条板的抗弯强度和承载能力，并进行评估和分析五、试验结果与分析：根据实验数据统计分析，得出以下结论：1. 条板在受力作用下呈现出一定的弯曲变形，随着加载力的增加，变形程度逐渐增加2. 在加载过程中，条板的抗弯强度表现出一定的稳定性，能够有效承受外部荷载3. 通过计算得出的承载能力数值表明，条板在一定范围内具有较高的承载能力，可以满足工程需求六、实验结论：根据本次试验结果与分析，可以得出以下结论：1. 条板在抗弯承载方面表现出较好的性能，具有一定的抗压能力和承载能力2. 进一步研究和优化材料制备工艺，可以提高条板的抗弯性能，推动其在建筑工程中的应用3. 实验结果为相关工程结构设计提供了重要参考依据，有助于提高结构的安全性和可靠性以上为本次条板抗弯承载试验报告的详细内容，希望对读者有所帮助，谢谢！第三篇示例：一、试验目的本次试验旨在对条板进行抗弯承载力试验，以检验其在受力条件下的抗弯性能，为工程设计和施工提供参考数据。
形状与抗弯曲能力实验报告
形状与抗弯曲能力实验报告实验名称：形状与抗弯曲能力实验报告一、实验目的：1. 掌握刚度和弯曲应力的概念；2. 通过实验研究不同形状的材料在相同条件下的抗弯曲能力。
二、实验原理：1. 刚度：材料在受力作用下发生形变的趋向程度称为刚度。
刚度越大，材料发生形变的趋向程度越小。
2. 弯曲应力：材料受到外力作用时，材料内部产生的应力称为弯曲应力。
弯曲应力是材料抗弯曲变形的能力。
三、实验器材与试样：1. 实验器材：弯曲测试机、计算机。
2. 试样：选择不同形状的金属棒进行实验。
例如，圆柱形状、方柱形状和圆环形状。
四、实验步骤：1. 准备工作：根据实验需要选择不同形状的金属棒作为试样，并测量其初始长度和直径。
2. 调整实验仪器：根据实验要求调整弯曲测试机的参数，例如加载速率和测试温度。
3. 实验操作：a. 将试样固定在弯曲测试机上，并调整好加载装置。
b. 开始实验，加载外力使试样发生弯曲。
c. 记录试样弯曲发生的变化情况，包括试样的形变程度和弯曲后的长度变化。
d. 重复以上实验操作，以获取准确的实验数据。
五、实验结果与数据分析：1. 根据实验数据计算不同形状的试样在相同外力作用下的弯曲应力。
2. 将实验结果绘制成图表，并比较不同形状试样的弯曲应力。
3. 分析实验结果，得出不同形状试样的抗弯曲能力大小顺序。
六、实验结论：1. 根据实验结果和分析，得出不同形状试样的抗弯曲能力大小顺序。
2. 形状对材料的弯曲应力和抗弯曲能力有一定影响，不同形状的材料的刚度表现不同。
七、实验中的不确定因素：1. 实验器材的精密度和可靠性；2. 试样的制备过程中的因素；3. 实验环境的影响，包括温度、湿度等因素。
八、实验改进措施：1. 通过增加重复实验次数，减小实验数据的随机误差；2. 选择更加精密的实验器材和仪器，提高实验的可靠性。
九、实验意义与应用：1. 了解不同形状材料在抗弯曲能力方面的表现；2. 对材料的设计和选择有一定参考价值；3. 培养实验操作和数据处理的能力。

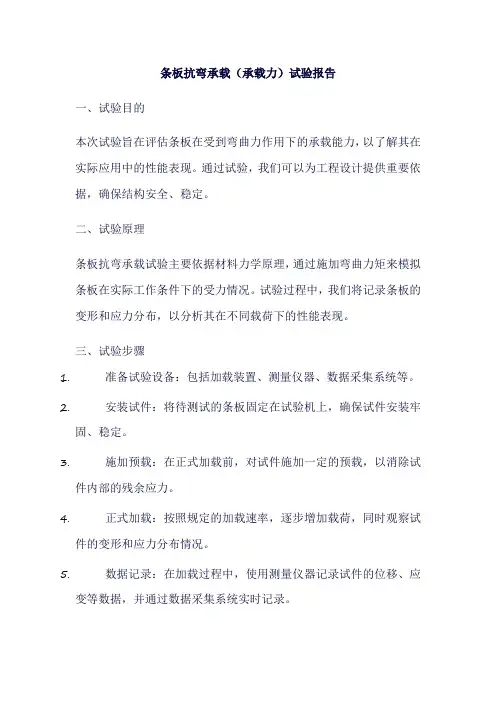

条板抗弯承载(承载力)试验报告
条板抗弯承载（承载力）试验报告一、试验目的本次试验旨在评估条板在受到弯曲力作用下的承载能力，以了解其在实际应用中的性能表现。
通过试验，我们可以为工程设计提供重要依据，确保结构安全、稳定。
二、试验原理条板抗弯承载试验主要依据材料力学原理，通过施加弯曲力矩来模拟条板在实际工作条件下的受力情况。
试验过程中，我们将记录条板的变形和应力分布，以分析其在不同载荷下的性能表现。
三、试验步骤1.准备试验设备：包括加载装置、测量仪器、数据采集系统等。
2.安装试件：将待测试的条板固定在试验机上，确保试件安装牢固、稳定。
3.施加预载：在正式加载前，对试件施加一定的预载，以消除试件内部的残余应力。
4.正式加载：按照规定的加载速率，逐步增加载荷，同时观察试件的变形和应力分布情况。
5.数据记录：在加载过程中，使用测量仪器记录试件的位移、应变等数据，并通过数据采集系统实时记录。
6.试验结束：当试件达到破坏状态或达到预设的最大载荷时，停止加载，并记录相关数据。
四、试验结果与分析通过本次试验，我们得到了条板在不同载荷下的变形和应力分布数据。
分析数据发现，条板在初期加载阶段变形较小，应力分布均匀；随着载荷的增加，变形逐渐增大，应力分布也开始出现不均匀现象。
当载荷达到一定程度时，条板发生破坏。
根据试验结果，我们可以得出条板在受到弯曲作用下的承载能力，并评估其在实际应用中的性能表现。
同时，我们还可以根据试验结果对条板的材料和结构进行优化设计，以提高其承载能力和延长使用寿命。
五、结论本次条板抗弯承载试验为我们提供了宝贵的数据支持和分析依据。
通过试验，我们了解了条板在受到弯曲作用下的性能表现，为工程设计提供了重要参考。
未来，我们将继续深入研究条板的性能特点，为工程实践提供更为准确、可靠的技术支持。
抗弯实验报告
抗弯实验报告实验报告课程名称：钢筋混凝土实验实验类型：基本型实验项目名称：钢筋混凝土梁正截面受弯性能试验学生姓名：专业班级：学号：组号：同组学生姓名：指导老师：实验地点：实验日期：年月日钢筋混凝土梁正截面受弯性能试验一、实验目的和要求（4分）二、实验内容和原理（6分）三、主要仪器设备（4分）四、实验理论计算及荷载分级（16分）1. 材料强度计算（5分）2. 极限荷载P u计算（4分）3. 正常使用荷载P k计算（2分）4. 开裂荷载P cr计算（2分）5. 初始等效荷载P eq计算（2分）6. 荷载分级（1分）级数 1 2 3 4 5 6 7 8 总加载值P（kN）千斤顶加载值F（kN）级数9 10 11 12 13 14 15 16 总加载值P（kN）千斤顶加载值F（kN）级千斤顶荷载 F （k N ）数初读数百分表 g (m m ) 左 中右 上 中1 中2 下 1 2手持式应变仪读数 a (m m )主筋应变εs 0(10 ) 混凝土受压应变εc 0 (10 )开裂情况123456789101112131415注：开裂情况一栏中，如无裂缝则写无，有裂缝则写：有缝，条数，W m a x 三个内容。
16-6-6）分6（录记据数测量各中载加梁、五级 总荷载 P (k N )数跨中挠度 (m m )上 中1 中2 下 正截面应变实测值δ0 (10 )12345678910111213141516-6实测值 f 0修正值 f跨中弯矩 M (k N -m )正截面应变修正值δ (10 )-6下 中2 中1 上 混凝土受压应变修正值εc (10 )-6主筋应变修正值εs (10 )-61 平均值2注：跨中挠度实测值f 0i =(g 中i -g 中0)-0.5×|g 左i -g 左0+g 右i -g 右0|斜截面应变实测值εs v 0i ＝(a i -a 0)/100修正值X i ＝X 0i + X 01*P e q /F 1 （X 代表修正值，X 0代表实测值，i 为级数）修正）（8分）M - s 曲线线曲f -MM -εc 曲线在各级荷载下，截面的应变沿高度的分布δ-H 曲线八、实验结果与分析（14分）1. 曲线图分析（6分）2. 校验系数计算与分析（4分）3. 裂缝展开图绘制与分析（4分）九、思考题（28分）1. 该梁的变形规律如何，分析纵向钢筋和混凝土是如何发挥抗弯作用的。
叠合钢筋混凝土梁抗弯实验
叠合钢筋混凝土梁抗弯实验嘿，大家好，今天咱们聊聊一个挺有意思的话题，叠合钢筋混凝土梁抗弯实验。
乍一听，哎哟，这名儿可真长，别担心，我保证会把它说得简单明了，保证你听完后拍手叫好，心里乐滋滋的。
咱们得知道什么是叠合钢筋混凝土梁。
这可不是随便哪种梁哦，得是那种精心设计的，像一位优秀的运动员，能在各种压力下保持稳定。
想象一下，有一天，这梁正好被一辆重卡车碾过去，咱们的叠合梁可得顶住，不能轻易垮掉，毕竟这可是工程师的心血，不能让人失望啊。
实验就像一场“梁”的大考，咱们先把这些梁搬到实验室，搭好场地，就像舞台搭建一样。
然后，咱们要用各种设备施加压力。
想象一下，梁被重重地压下去，嘿，这可是一场“谁能更坚强”的比赛。
其实这个过程就像是对梁的“健身训练”，一开始也许看起来轻松，但随着压力的增加，梁也得使出浑身解数，看看谁才是真正的抗压王。
在实验中，咱们要仔细观察梁的反应。
哎，梁可真像一个孩子，有时候它会在你施加压力的瞬间发出“咔嚓”的声音，像是在抱怨：“别这样，我还年轻呢！”这时候，实验者们就得仔细记录，像是写日记一样，记录下每一个变化，每一个细节。
梁的每一次反应都在告诉咱们，它的承载能力到底有多强，咱们得好好“听话”。
实验并不总是一帆风顺。
偶尔也会出现一些小插曲，比如说，梁突然就“躺下了”，这可不是开玩笑的事，得赶紧查明原因。
每一次实验都是对梁的考验，也是在为未来的建筑打基础。
想想看，如果这些梁能够承受更大的力量，咱们的房子、桥梁才会更安全，真是一举多得。
再说，实验的结果也非常重要。
咱们通过这些数据，能够更好地理解材料的性能。
就好比你去吃火锅，吃到最后发现哪种调料最合你胃口，回头就能告诉朋友们该怎么搭配。
梁的抗弯性能越好，说明它越能承受更多的重量，咱们的工程就越有保障。
大家都知道，安全是第一位的。
在这实验里，每一次的成功，都是在为后续的建筑打下坚实的基础。
就像盖房子，打地基的时候你得稳稳当当，才能建出高楼大厦。
抗弯实验报告
抗弯实验报告《抗弯实验报告》摘要：本实验旨在通过对不同材料的抗弯性能进行测试，以评估其在受力情况下的表现。
实验采用了标准的抗弯测试方法，分别对钢材、木材和塑料材料进行了测试，并对测试结果进行了分析和比较。
结果显示，钢材在抗弯性能上表现最佳，其次是木材，塑料材料的抗弯性能最差。
本实验为材料的选择和设计提供了重要参考。
引言：在工程设计和材料选择过程中，了解材料的抗弯性能是非常重要的。
抗弯性能不仅关乎材料的质量和耐久性，也直接影响到工程结构的安全性和稳定性。
因此，通过对材料的抗弯性能进行测试和评估，可以为工程设计和材料选择提供重要参考。
材料和方法：本实验选取了钢材、木材和塑料材料作为研究对象，采用了标准的抗弯测试方法。
首先，对每种材料进行了样品制备，确保样品的尺寸和形状符合测试要求。
然后，将样品放置在抗弯测试机上，施加不同的力，记录下材料在受力情况下的变形和破坏情况。
最后，对测试结果进行了分析和比较。
结果和讨论：通过实验测试，我们得到了钢材、木材和塑料材料在受力情况下的抗弯性能数据。
结果显示，钢材的抗弯性能最佳，其强度和刚度都远远高于木材和塑料材料。
木材在抗弯性能上表现次优，其强度和刚度略低于钢材，但仍然能满足一般工程设计的要求。
而塑料材料的抗弯性能最差，其强度和刚度远远低于钢材和木材，容易发生变形和破坏。
结论：通过本次抗弯实验，我们对钢材、木材和塑料材料的抗弯性能进行了测试和评估。
结果显示，钢材在抗弯性能上表现最佳，其次是木材，塑料材料的抗弯性能最差。
这些结果为工程设计和材料选择提供了重要参考，有助于提高工程结构的安全性和稳定性。
在实际工程中，我们应根据具体的使用要求和环境条件，选择合适的材料，以确保工程结构的稳定和安全。
实验一钢筋混凝土梁抗弯实验
实验一钢筋混凝土梁抗弯实验一、试验的目的1.了解钢筋混凝土梁受力破坏的全过程，并验证正截面强度计算公式。
2.了解对钢筋混凝土结构进行试验研究的方法。
3.掌握进行钢筋混凝土结构试验的一些基本技能。
二、实验原理（1）适筋破坏：适筋梁具有正常配筋率，受拉钢筋首先屈服，随着受拉钢筋塑性变形的发展，受压混凝土边缘纤维达到极限压应变，混凝土压碎。
这种破坏前有明显的塑性变形和裂缝预兆.破坏不是突然发生的，呈塑性性质。
破坏前裂缝和变形急剧发展，故也称为延性破坏。
（2）超筋破坏：当构件受拉区配筋量很高时，则破坏时受拉钢筋不会屈服，破坏是因混凝土受压边缘达到极限压应变、混凝土被压碎、钢筋的强度得不到充分利用而引起的。
发生这种破坏时，受拉区混凝土裂缝不明显，破坏前无明显预兆，是一种脆性破坏。
由于超筋梁的破坏屈于脆性破坏，破坏前无警告，并且受拉钢筋的强度未被充分利用而不经济，故不应釆用。
（3）少筋破坏：当梁的受拉区配筋量很小时，其抗弯能力及破坏特征与不配筋的素混凝土类似，受拉区混凝土一旦开裂，则裂缝区的钢筋拉应力迅速达到屈服强度并进入强化段，其至钢筋被拉断。
发生这种破坏时，受拉区混凝土裂缝很宽、构建扰度很大，而受压混凝土并未达到极限压应变。
这种破坏是“一裂即坏”型，破坏弯矩往往低于构件开裂时的弯矩，属于脆性破坏，故不允许设计少筋梁。
.三、实验仪器和设备（1）静态应变仪（2）百分表或电子百分表（3）手动液压泵全套设备（4）工字钢分配梁（5）千分表（6）手持式引伸仪（7）千斤顶实验方案（8）裂缝观察镜和裂缝宽度量测卡（1）方案介绍正交试验设计（Oithogonal expenmental design）是研究多因素多水平的乂一种设计方法，它是根据正交性从全面试验中挑选出部分有代表性的点进行试验，这些有代表性的点具备了“均匀分散，齐整可比”的特点，正交试验设计是分式析因设计的主要方法。
是一种高效率、快速、经济的实验设计方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
课程名称：钢筋混凝土实验
实验类型：基本型
实验项目名称：钢筋混凝土梁正截面受弯性能试验
学生姓名：专业班级：学号：
组号：同组学生姓名：
指导老师：实验地点：实验日期：年月日
钢筋混凝土梁正截面受弯性能试验一、实验目的和要求（4分）
二、实验内容和原理（6分）
三、主要仪器设备（4分）
四、实验理论计算及荷载分级（16分）
1. 材料强度计算（5分）
2. 极限荷载P u计算（4分）
3. 正常使用荷载P k计算（2分）
4. 开裂荷载P cr计算（2分）
5. 初始等效荷载P eq计算（2分）
6. 荷载分级（1分）
五、梁加载中各量测数据记录（6分）
注：开裂情况一栏中，如无裂缝则写无，有裂缝则写：有缝，条数，W m a x 三个内容。
注：跨中挠度实测值f 0i =(g 中i -g 中0)-0.5×|g 左i -g 左0+g 右i -g 右0|
斜截面应变实测值εs v 0i ＝(a i -a 0)/100
修正值X i ＝X 0i + X 01*P e q /F 1 （X 代表修正值，X 0代表实测值，i 为级数）
六、数据整理（6分）
七、画出曲线图（考虑自重、分配梁等荷载的影响修正）（8分）
M -εc 曲线
在各级荷载下，截面的应变沿高度的分布δ-H 曲线
八、实验结果与分析（14分）
1. 曲线图分析（6分）
2. 校验系数计算与分析（4分）
3. 裂缝展开图绘制与分析（4分）
九、思考题（28分）
1. 该梁的变形规律如何，分析纵向钢筋和混凝土是如何发挥抗弯作用的。
（6分）
2. 平截面假定是否成立，以及平截面假定的适用条件。
（4分）
3. 假定在正常使用荷载下该梁的短期效应挠度限值为l0/200，最大裂缝宽度限值检测值为0.25mm，试分析该梁是否受正常使用极限状态控制。
（4分）
4. 该梁的破坏形态，并解释产生这种形态的破坏的原因。
（5分）
5. 该梁达到极限承载状态的标志是什么，试验结果是否符合理论分析结果，并分析原因。
（5分）
6. 根据该梁的变形校验系数、抗裂校验系数和承载力校验系数，分析试验值与理论计算值存在差异的原因。
（4分）
十、心得体会与建议（8分）
1. 请谈谈实验中应注意什么，怎样才能做成功实验。
2. 对本实验课的考核方法有何体会，是否需要改进。
3. 本实验课的课程安排是否合理，新开设的教学演示环节对开展加载试验是否有所帮助，哪些方面还需要改进。
4. 提高学习效果的其他建议等。
10。
