(建筑工程设计)水污染控制工程课程设计指导书
水污染课程设计指导书
《水污染控制工程》课程设计指导书许美兰、柴天编写适用专业：环境工程厦门理工学院环境系<部）2018年 4 月课程设计周数：2一、课程设计的目的1、通过课程设计，使学生掌握水处理工艺选择、工艺计算的方法，掌握平面布置图、高程图及主要构筑物的绘制方法，掌握设计说明书的写作规范。
2、本设计是水污染控制工程教案中一个重要的实践环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。
二、课程设计的基本要求根据已知资料，学会运用相关设计手册、规范，进行污水处理厂的设计。
要求确定污水处理方案和流程，计算各处理构筑物的尺寸和选择设备，布置污水处理厂总平面图和高程图。
上交的设计成果：<1）设计说明书<2）设计图纸<平面图、流程高程图、主要构筑物图）三、课程设计的主要内容<一）设计基础资料见附录设计基础资料<二）设计内容1. 设计说明书<1）说明城市基础资料、设计任务、工程规模、水质水量、工艺流程和选择理由，根据规范选择设计参数、计算主要构筑物的尺寸和个数、确定主要设备<特别是曝气设备及系统的计算和选型）的型号和数量等；<2）要求对各构筑物进行计算各构筑物的计算过程、主要设备<如水泵、鼓风机等）的选取、污水处理厂的高程计算<各构筑物内部的水头损失查阅课本或手册，构筑物之间的水头损失按管道长度计算）等；说明书中应画出构筑物简图、标注计算尺寸。
2. 设计图纸图纸右下角为设计图签，注明图名、比例、学生班级、姓名等。
<1）污水处理厂总平面布置图1张<1# 图）。
①要求以计算或选定尺寸按一定比例绘出全部处理构筑物、及附属建筑物、道路、绿化、厂界。
厂区内构筑物布置要合理，可按功能划分成几个区域<如：污水处理区、污泥处理区、办公及辅助区等）。
标注构筑物外形尺寸、平面位置<可用相对坐标<x, y）表示，以某点的相对坐标为零点）。

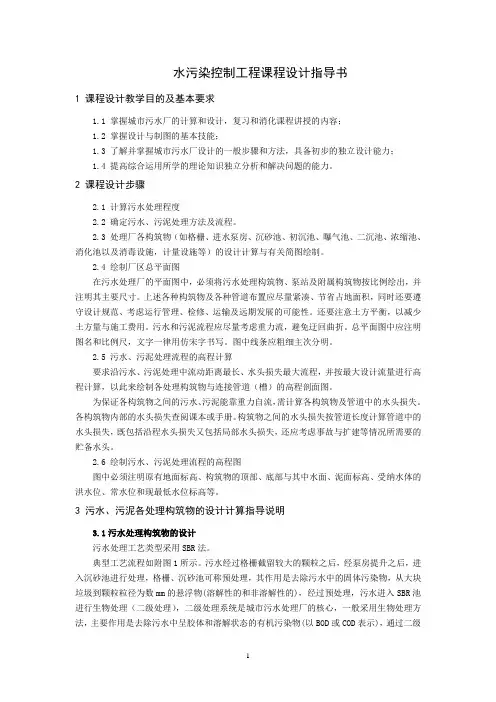

SBR法课设指导书
水污染控制工程课程设计指导书1 课程设计教学目的及基本要求1.1 掌握城市污水厂的计算和设计，复习和消化课程讲授的内容；1.2 掌握设计与制图的基本技能；1.3 了解并掌握城市污水厂设计的一般步骤和方法，具备初步的独立设计能力；1.4 提高综合运用所学的理论知识独立分析和解决问题的能力。
2 课程设计步骤2.1 计算污水处理程度2.2 确定污水、污泥处理方法及流程。
2.3 处理厂各构筑物（如格栅、进水泵房、沉砂池、初沉池、曝气池、二沉池、浓缩池、消化池以及消毒设施，计量设施等）的设计计算与有关简图绘制。
2.4 绘制厂区总平面图在污水处理厂的平面图中，必须将污水处理构筑物、泵站及附属构筑物按比例绘出，并注明其主要尺寸。
上述各种构筑物及各种管道布置应尽量紧凑、节省占地面积，同时还要遵守设计规范、考虑运行管理、检修、运输及远期发展的可能性。
还要注意土方平衡，以减少土方量与施工费用。
污水和污泥流程应尽量考虑重力流，避免迂回曲折。
总平面图中应注明图名和比例尺，文字一律用仿宋字书写。
图中线条应粗细主次分明。
2.5 污水、污泥处理流程的高程计算要求沿污水、污泥处理中流动距离最长、水头损失最大流程，并按最大设计流量进行高程计算，以此来绘制各处理构筑物与连接管道（槽）的高程剖面图。
为保证各构筑物之间的污水、污泥能靠重力自流，需计算各构筑物及管道中的水头损失。
各构筑物内部的水头损失查阅课本或手册。
构筑物之间的水头损失按管道长度计算管道中的水头损失，既包括沿程水头损失又包括局部水头损失，还应考虑事故与扩建等情况所需要的贮备水头。
2.6 绘制污水、污泥处理流程的高程图图中必须注明原有地面标高、构筑物的顶部、底部与其中水面、泥面标高、受纳水体的洪水位、常水位和现最低水位标高等。
3 污水、污泥各处理构筑物的设计计算指导说明3.1污水处理构筑物的设计污水处理工艺类型采用SBR法。
典型工艺流程如附图1所示。
污水经过格栅截留较大的颗粒之后，经泵房提升之后，进入沉砂池进行处理，格栅、沉砂池可称预处理，其作用是去除污水中的固体污染物，从大块垃圾到颗粒粒径为数mm的悬浮物(溶解性的和非溶解性的)，经过预处理，污水进入SBR池进行生物处理（二级处理），二级处理系统是城市污水处理厂的核心，一般采用生物处理方法，主要作用是去除污水中呈胶体和溶解状态的有机污染物(以BOD或COD表示)，通过二级处理，污水的BOD5值可降至20～30mg/L，一般可达到排放水体和灌溉农田的要求。
水污染控制技术课程设计任务书与指导书
《水污染控制技术》课程设计任务书与指导书黑龙江建筑职业技术学院市政学院环境教研室《水污染控制技术》课程设计任务书一、课程设计的目的《水污染控制技术》课程设计是本课程教学中的一个重要实践环节，要求综合运用所学的有关知识，提高解决实际工程问题的能力和职业岗位素质。
（1）熟悉和掌握污水处理工程设计的基本方法、步骤和使用技术资料；（2）培养分析问题、解决问题和创新思维的能力；（3）结合本课程所学内容训练和培养污水处理工程项目的基本设计计算方法及CAD绘图的基本技能；（4）了解国家环境保护和基本建设等方面的政策法律法规措施。
二、课程设计的任务根据已知资料，确定污水处理站的工艺流程，选择确定工艺参数，计算各处理构筑物的尺寸，绘制污水处理站的总平面布置图和高程布置图，并附详细的设计说明书。
三、设计内容及要求（1）设计说明书说明工程概况、工程规模、设计任务、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备和辅助设备的型号和数量、处理构筑物平面布置及高程布置、参考资料；说明书应简明扼要，要求文字通顺、段落分明、字迹工整。
（2）设计图纸污水处理站总平面布置图和高程布置图各一张。
总平面布置图中应表示各构筑物的确切位置、外形尺寸、相互距离；各构筑物之间的连接管道及场区内各种管道的平面位置、管径、长度、坡度；其它辅助建筑物的位置、厂区道路、绿化布置等；污水污泥处理高程中标出各种构筑物的顶、底、水面以及重要构件的设计标高、地面标高等。
四、设计资料黑龙江农垦总局北安分局红星农场拟投资建设污水处理站，使污水经处理后，达到城镇污水处理站污染物排放标准(GB18918—2002)中一级b标准后，排入附近水体。
该农场的排水情况与水质水质水量如下：（1）排水系统雨水和生活污水分流制。
污水处理站只考虑处理生活污水。
输入污水站污水干管直径为600毫米，管底埋深为地面以下3.8米。
（2）生活污水水量和水质如下：表五、参考资料（1）室外排水设计规范GB50014-2006；（2）《给水排水设计手册》（第一、五、十、十一册）.北京：中国建筑工业出版社.2001；（3）《水污染控制技术》.中国劳动社会保障出版社；（4）中华人民共和国国家标准.给水排水制图标准.GBJ106。
《水污染控制工程》课程设计指导书
3
-6-
V 0= （9）沉砂斗各部分尺寸 ① 沉砂斗上口宽 a a= 2h 3
式中， a—沉砂斗上口宽度，m；
'
V0 2n
5-15
tg 60 0
+a1
5-16
h3' —沉砂斗高度，m；
α —沉砂斗壁与水平面的倾角， o ；一般圆形采用 α =55 o ，矩形采用 α =60 o ；
a1—斗底宽，一般可取 0.5m。
3
5.2 污水提升泵站
5.2.1 水泵选择 各构筑物水头损失估算值： 查阅文献，对格栅、沉砂池、初沉池、曝气池、二沉池、接触池等构筑物的水头损失和沿程水 头损失进行计算或估算，根据污水重力流特点以及尽可能减少土方量的原则，确定污水提升高度， 计算污水水泵的扬程。
-4-
根据上述水头损失、 水泵流量， 选取污水泵型号， 并根据泵的外形尺寸确定泵房形式及其尺寸。 5.2.2 集水池 集水池的容积，应根据设计流量、水泵能力和水泵工作情况等因素确定。 污水泵站集水池的容积，不应小于最大一台水泵 5min 的出水量； 注：如水泵机组为自动控制时，每小时开动水泵不得超过 6 次。
QA=0.2Qmax
从理论上说，按池长计算比按污水量计算更为合理。如果两者计算有出入时，建议以前者为准。 供气方式：曝气沉砂池的供气可与曝气池供气联合进行或单独进行。联合供气不需要设置单独 的供气设备（在曝气池风机选择时增加该部分风量即可） ，但由于曝气池和沉砂池通常池深不同，压 力无法匹配，需设置减压阀。目前较为普遍的做法是采用独立供气的方式，即根据沉砂池所需的风 量和风压，单独配置风机，不仅运行灵活，而且能耗较小。 曝气设备：一般采用穿孔管，孔径一般为 2-5mm。 排砂设备、集油设备：曝气沉砂池的排砂一般采用排砂泵抽吸；浮油的收集通常采用撇油的方 式；吸砂泵和撇油设备通常置于行车上。有关设备的选择和选型可参照相关的设计手册。
水污染控制工程课程设计任务书
水污染控制工程课程设计任务书一、设计题目: 污水处理厂设计二、设计内容:某小区的生活污水量为 1000 m3/d, 变化系数为 2.07 , CODCr 420 mg/l, BOD5 200 mg/l, SS 370 mg/l, 处理后出水排入Ⅲ类水体中。
通过上述参数设计一污水处理厂。
未提供的参数按照设计规范自行选取。
根据上述参数完成污水处理厂的设计计算书及相关图纸绘制。
三、设计要求:1. 设计计算书主要内容:（1）设计依据: 设计任务和基础资料。
（2）各主要构筑物的设计参数、计算公式、计算过程与结果, 主要设备的设计选型计算、规格等。
2. 绘制图纸:绘制高程图, 平面布置图及主反应池（1号图纸）。
3. 设计时间：贵州大学20010～2011年度第一学期第2周四. 设计计算说明书和图纸均鼓励采用计算机制作。
五. 参考文献水污染控制工程（下）, 高廷耀, 高等教育出版社排水工程（下）, 张自杰, 中国建筑工业出版社给水排水设计手册（第五分册）, 第二版, 中国建筑工业出版社一、水量计算:Q=1000 /d, = 200 mg/l, 420 mg/l, 370 mg/l, 水温10℃~20℃ 日变化系数: 0.112.7z K Q=2.07 最高日水量z Q =2.07×1000 =2070m 3/d=0.02395m 3/s 执行GB 18918—2002 中二级标准(mg/l): BOD 5 -- 30 COD -- 100 SS -- 20 二、处理工艺设计:由于污水的水质较好, 污水处理工程没有脱氮除磷的特殊要求, 主要的去处目标是BOD5, 重金属及其他难以生物降解的有毒有害污染物一般不超标, 针对以上特点, 以及出水要求, 现有城市污水处理技术的特点, 即采用传统活性污泥法工艺处理本设计采取活性污泥法二级生物处理, 曝气池采用传统的推流曝气池。
污水处理流程设计:污水的处理工艺流程如下图:污水 → 格栅 → 污水泵房 → 沉砂池 → 初沉池 →曝气池→ 调节池→ 消毒池 → 出水 污泥浓缩池 污泥外排四、曝气池设计4.1污水处理程度计算:曝气池主要设计参数类 别污泥负荷/[kg/(kg*d)]污泥浓度/(g/L)容积负荷/[kg/(m3*d)]污泥回流 比/%总处理效 率/%普通曝气0.2--0。
环境工程水污染课程设计指导书
第一部分基本规定1 序言课程设计是课程教学的重要组成部分，是培养学生工程设计能力和创新能力的重要实践性环节。
本课程设计不仅是对《水污染控制工程》、《环保设备原理与设计》、《现代设计方法》等课程的重要补充，而且更着重于对学生素质和能力的培养。
在设计内容上突出体现为在传统水处理课程设计的基础上，增加了计算机辅助设计部分的内容；在设计手段上，在传统设计计算、手绘图纸的基础上，增加了计算机绘图和三维实体造型部分，使学生所学的计算机知识得到实际锻炼。
2 课程设计基本内容2.1工艺流程选择工艺流程的选择是工程设计的基础。
要求每位学生以任务书中的原始资料为依据，通过分析、比较，选择适宜的工艺流程。
本课程设计指导书以图1-1所示城市污水二级生物处理的典型流程(普通活性污泥法)为例进行设计说明。
2.2单体构筑物设计要求依据有关的设计规范，运用所学知识，通过选择合理的工艺设计参数、正确的设计计算公式以及准确的计算方法，完成各单体构筑物的设计计算。
设计计算通常包括系统工艺设计计算、单体构筑物(反应器)设计计算、工艺装备(机电设备)设计计算(选型)、控制系统的设计计算(控制方法等)以及水力计算(确定相关的流体机械及装备)等内容。
对需要绘制施工图的单元构筑物还要进行更详细的设计计算，以满足绘制工艺施工图的需要，内容包括各部位的结构形式、组成与具体尺寸等。
2.3水力及高程计算水力计算包括整个工艺流程所涉及的管道设计、相应的构筑物水头损失及管道阻力计算三部分。
要求通过高程计算确定构筑物的水面高程，同时确定提升泵房水泵的扬程。
2.4平面及高程布置根据建设部颁发的《城镇污水厂附属建筑和附属设备设计标准》，结合设计中的具体情况，绘出按功能划分为办公生活服务区、污水处理区和污泥处理区的平面布置图。
依据2.3的计算结果，绘制出高程图。
2.5单体构筑物计算机辅助设计及其建筑施工图从单体构筑物中选定一个主要构筑物，手绘出该构筑物的施工图，同时进行计算机绘图。
《水污染控制工程》课程设计指导书2-2d__ oc.
《水污染控制工程》课程设计指导书（供环境工程专业使用）编写人：张雁秋王立章中国矿业大学环境与测绘学院环境工程系2004.12一.课程设计的内容和深度《水污染控制工程》是环境工程专业重要主干专业课程，其中授课80学时，实验16学时，课程设计两周，学分为1。
通过课程设计，使学生熟悉和掌握水处理构筑物的工艺流程选择、参数确定以及构筑物设计计算。
熟练掌握根据不同的水质确定不同工艺流程的能力，针对不同的水质确定合理的设计参数并能够对设计的工艺进行处理效果的校核，使其满足水质达标排放的需要。
本课程设计所处理的水质分为城市污水和工业污水，要求对主要污水处理构筑物的工艺尺寸进行计算，确定污水处理厂的平面布置和高程控制；最终编制设计计算说明书和设计图纸的绘制（污水处理厂平面布置图和污水处理厂高程图）。
水处理工程设计一般按照初步设计、扩大初步设计和施工组织与设计三阶段进行。
本设计深度为初步设计水平。
初步设计的任务包括确定工程规模、建设目的、投资效益、设计原则和标准、单元处理构筑物设计、工程概算等。
二.污水处理工程课程设计任务书1.设计题目（1）某市15万t/d污水处理厂工艺设计（2）某市10万t/d市政污水处理厂工艺设计（3）某市8万t/d污水处理厂工艺设计（4）某市5万t/d污水处理厂工艺设计2.基本资料（1）水量水质资料污水设计流量为8万t/d和15万t/d，污水流量总变化系数取1.2；其进水水质如表1，污水处理后的水质要求达到GB18918-2002中一级标准的B标准，具体数值如表2（2）处理工艺流程本工程以氧化沟法污水厂处理工艺为推荐方案。
具体流程如下：（3）气象、水文资料风向：多年主导风向为东北风； 气温：最冷月平均气温为-5℃； 最冷月平均气温为35℃；极端气温：最高为42℃，最低为-12℃，最大冻土深度为-0.25m 。
水文：多年平均降雨量为850mm/a ； 多年平均蒸发量为990mm/a ；地下水平均埋深为-7.0~-8.1m （以地面标高计）。
水污染控制工程课程设计任务书
水污染控制工程课程设计任务书课程设计任务书：水污染控制工程一、任务背景和目的随着工业化的发展和人口的增加，水污染问题日益严重。
水污染不仅对人类的饮用水安全和生态环境造成威胁，也给经济社会可持续发展带来困扰。
因此，为了保护水资源和改善环境质量，本课程设计旨在培养学生对水污染控制技术的应用能力，以解决实际问题为导向，综合运用相关理论与技术，设计出一套有效的水污染控制方案。
二、任务要求2.目标确定：根据调研结果，结合国家环保政策，确定水污染控制工程的目标和要求。
3.方案设计：综合运用相关的水污染控制技术和工程原理，设计出一套合理可行的水污染控制方案，包括污染物去除工艺、设备选型、工程布局等。
4.技术经济分析：对所设计的水污染控制方案进行技术经济评价，包括投资成本、运营费用、维护成本、效益等因素的分析与比较。
5.环境影响评价：对所设计的水污染控制方案进行环境影响评价，评估方案的环境友好性和可持续性。
6.方案实施与监测：研究方案的可行性和实施性，确定方案的实施步骤与监测方法。
7.方案优化改进：根据实施过程的反馈和监测结果，对方案进行优化改进，提出改进建议。
三、设计要点1.选取实际案例：选择一具有代表性的水污染场景作为研究对象，如城市生活污水处理、工业废水处理、湖泊河流水环境修复等。
2.综合运用水污染控制技术：从物理、化学、生物等方面综合运用水污染控制技术，设计出实现目标的工程方案。
3.技术经济和环境评价：进行技术经济和环境评价，分析方案的可行性和可持续性，探讨投资成本、运营费用、环境影响等因素。
4.方案优化改进：根据反馈和监测结果，提出改进建议，并对方案进行优化改进。
四、任务交付1.书面报告：按照任务要求完成课程设计报告，包括前期调研、方案设计、技术经济和环境评价、方案实施与监测、方案优化改进等内容。
2.设计成果展示：根据实际情况，可以设计制作报告展示、PPT展示、模型展示等形式，展示课程设计成果。
3.口头答辩：根据指导教师的要求，进行课程设计成果的口头答辩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水污染控制工程课程设计一、课程设计的内容和深度污水处理课程设计的目的在于加深理解所学专业知识，培养运用所学专业知识的能力，在设计、计算、绘图方面得到锻炼。
针对一座二级处理的城市污水处理厂，要求对主要污水处理构筑物的工艺尺寸进行设计计算，确定污水厂的平面布置和高程布置。
最后完成设计计算说明书和设计图(污水处理厂平面布置图和污水处理厂高程图)。
设计深度一般为初步设计的深度。
二、污水处理课程设计任务书1.设计题目某城市日处理水量10万m3污水处理厂工艺设计2.基本资料(1)污水水量与水质污水处理水量：10万m3/d；200mg/L，SS 250mg/L，氨氮25mg/L。
污水水质：COD 450mg/L，BOD5(2)处理要求污水经处理后应符合以下具体要求：≤20mg/L，SS≤30mg/L，氨氮≤5mg/L。
COD≤70mg/L，BOD5(3)处理工艺流程根据要求自行拟定3套可行方案，最终选择最佳方案。
(4)气象与水文资料风向：多年主导风向为北北东风；气温：最冷月平均为-3.5℃；最热月平均为32.5℃；极端气温，最高为41.9℃，最低为-17.6℃，最大冻土深度为0.18m；水文：降水量多年平均为每年728mm；蒸发量多年平均为每年1210mm；地下水水位，地面下5～6m。
（5）厂区地形污水厂选址区域海拔标高在64～66m之间，平均地面标高为64.5m。
平均地面坡度为0.03％～0.05％，地势为西北高，东南低。
厂区征地面积为东西长380m，南北长280m。
3.设计内容（1）对工艺构筑物选型作说明。
（2）主要处理设施(格栅、沉砂池、初沉池、曝气池、二沉池)的工艺计算；（3）污水处理厂平面和高程布置。
4.设计成果（1）设计计算说明书一份；（2）设计图纸：污水处理平面图和污水处理高程图各一张。
将以上设计成果装入统一规格的标准档案袋中（学生自购），档案袋封面按要求填写学院名称、专业名称、班级、姓名、学号、袋内成果名称及份数等信息。
三、污水处理工程课程设计指导书说明：设计的一般步骤①明确设计任务及基础资料，复习有关污水处理的知识和设计计算方法。
②分析污水处理工艺流程和污水处理构筑物的选型。
③确定各处理构筑物的流量。
④初步计算各处理构筑物的占地面积，并由此规划污水厂的平面布置和高程布置，以便考虑构筑物的形状、安设位置，相互关系以及某些主要尺寸。
⑤进行各处理构筑物的设计计算。
⑥确定辅助构(建)筑物、附属建筑物数量及面积。
⑦进行污水厂的平面布置和高程布置。
⑧设计图纸绘制。
⑨设计计算说明书校核整理。
1.总体要求（1）在设计过程中，要发挥独立思考独立工作的能力；（2）本课程设计的重点训练，是污水处理主要构筑物的设计计算和总体布置。
（3）课程设计不要求对设计方案作比较，处理构筑物选型说明，按其技术特征加以说明。
（4）设计计算明书，应内容完整(包括计算草图)，简明扼要，文句通顺，字迹端正。
设计图纸应按标准绘制，内容完整，主次分明。
2.设计要点（1）设计处理设施设计的一般规定①该市排水系统为合流制，污水流量总变化系统数取 1.2，截流雨季污水经初沉可直接排入水体。
②处理构筑物流量：曝气池之前，各种构筑物按最大日最大时流量设计；曝气池之后（包括曝气池），构筑物按平均日平均时流量设计。
③处理设备计流量：各种设备选型计算时，按最大日最大时流量设计。
④管渠设计流量：按最大日最大时流量设计。
⑤各处理构筑物不应小于2组(个或格)，且按并联设计。
（2）格栅①型式：平面型，倾斜安装机械格栅。
②城市排水系统为暗管系统，且有中途泵站，仅在泵前格栅间设计中格栅。
③格栅过栅流速不宜小于0.6m/s，不宜大于1.5m／s。
④栅前水深应与入厂污水管规格相适应。
⑤格栅尺寸B、H参见设备说明书，宜选中间值。
（3）沉砂池1）平流式沉砂池①水力停留时间宜选30-60s。
流速0.15m/s-0.3m/s。
②沉砂量可选0.05～0.1L/m3，贮砂时间为2d，宜重力排砂。
③贮砂斗不宜太深，应与排砂方法要求、总体高程布置相适应。
2）曝气沉砂池若选择曝气沉砂池，设计要点及设计参数选择参照相关设计资料。
（4）初沉池1）平流式沉砂池①型式：平流式。
②除原污水外，还有浓缩池、消化池及脱水机房上清液进入。
③表面负荷可选2.0～3.0m3／(m2·h)，沉淀时间1.5～2.0h，SS去除率50％～60％。
④排泥方法：机械刮泥，静压排泥。
⑤沉淀池贮泥时间应与排泥方式适应，静压排泥时贮泥时间为2do⑥对进出水整流措施作说明。
2）辐流式沉砂池若选择辐流式沉砂池，设计要点及设计参数选择参照相关设计资料。
(5)曝气池①型式：传统活性污泥法采用推流式鼓风曝气。
②曝气池进水配水点除起端外，沿流长方向距池起点0.5～0.75池长以内可增加2～3个配水点。
③曝气池污泥负荷宜选0.3kgBOD5/(kgMLSS·d)，再按计算法校核。
④污泥回流比R 30％～80％，在计算污泥回流设施及二沉池贮泥量时，R取大值。
⑤SVI值选120～150ml/s，污泥浓度可计算确定，但不宜大于3500mg/L。
⑥曝气池深度应结合总体高程、选用的曝气扩散器及鼓风机、地质条件确定。
多点进水时可稍长些，一般控制L≤5～8B。
⑦曝气池应布置并计算空气管，并确定所需供风的风量和风压。
(6)二沉池①型式：中心进水，周边出水，辐流式二沉池。
②二沉池面积按表面负荷法计算。
选用表面负荷时，注意活性污泥在二沉池中沉淀的特点，q应小于初沉池。
③计算中心进水管，应考虑回流污泥，且尺取大值。
中心进水管水流速度可选0.2～0.5m ／s，配水窗水流流速可选0.5～0.8m/s。
④贮泥所需容积按《排水工程》(下)相关公式计算。
⑤说明进出水配水设施。
(7)平面布置①平面布置原则参考相关资料，课程设计时重点考虑厂区功能区划、处理筑物布置、构筑物之间及构筑物与管渠之间的关系。
②厂区平面布置时，除处理工艺管道之外，还应有空气管，自来水管与超越管，管道之间及其与构筑物，道路之间应有适当间距。
③污水厂厂区主要车行道宽6～8m，次要车行道3～4m，一般人行道1～3m，道路两旁应留出绿化带及适当间距。
④污泥处理按污泥来源及性质确定，本课程设计选用浓缩—厌氧消化—机械脱水工艺处理，但不做设计。
污泥处理部分场地面积预留，可相当于污水处理部分占地面积的20％～30％。
⑤污水厂厂区适当规划设计机房(水泵、风机、剩余污泥、回流污泥、变配电用房)、办公(行政、技术、中控用房)、机修及仓库等辅助建筑。
⑥厂区总面积控制在(280×380)m2以内，比例1：1000。
图面参考《给水排水制图标准》GBJ 106--87，重点表达构(建)筑物外形及其连接管渠，内部构造及管渠不表达。
(8)高程布置①高程布置原则相关资料。
②构筑物水头损失参考相关资料。
③水头损失计算及高程布置参见《排水工程》(下)。
④污水进人格栅间水面相对原地面标高为-2.7m，二沉池出水井出水水面相对原地面标高为-0.30m。
⑤污水泵、污泥泵应分别计算静扬程、水头损失(局部水头损失估算)和自由水头确定扬程。
⑥高程布置图横向和纵向比例一般不相等，横向比例可选1：1000左右，纵向1：500左右。
3.对设计文件内容和质量的要求．设计计算说明书和设计图纸，是反映设计成果的技术文件，课程设计应满足初步设计深度对设计文件的要求。
(1)设计计算说明书①要求a．应说明污水厂污水处理的工艺过程，说明选择构筑物型式的理由。
b．应说明构筑物设计参数，并列出数值。
c．应计算污水处理构筑物或设施的主要工艺尺寸，应列出所采用全部计算公式和采用的计算数据。
应附相应计算草图。
d．应说明采用的污水泵、鼓风机、剩余污泥和回流污泥泵的型式和主要参数。
e．应说明主要处理构筑物的排泥方法。
f．应结合污水厂总体布置原则与污水处理实际过程需要，说明污水厂平面布置和高程布置的合理性，并附平面和高程布置草图。
g．设计计算说明书应有封页和目录。
h．说明书针对计算和说明，应内容完整、条理清楚、简明扼要、文句通顺、字迹端正。
②内容有关内容如下所列。
a.封面b.目录c.正文内容第1章绪论设计基础资料（1）基础资料：城市基本情况、气象资料、水文地质资料等（2）污水水质、水量及变化特点（3）处理后的出水水质目标（4）有关设计依据：相关设计规范与标准及参考文献综述。
第2章总体设计2.1 设计方案的选择与确定根据原水水质及处理后的目标水质，确定合理工艺流程，说明理由。
工艺流程说明对工艺流程中各构筑物单元的功能进行详细说明。
第3章工艺流程的计算3.1污水处理部分对流程中所有单元构筑物进行设计计算：粗格栅、进水提升泵站、细格栅、沉砂池、初沉池（对出水堰进行校核）、生物处理单元、鼓风曝气系统、污泥回流系统、二沉池（对出水堰进行校核）。
要求列出计算参数、计算过程、画出计算草图、设备选型。
3.2污泥处理对流程中单元构筑物进行设计计算：计算初沉池污泥量和二沉池的剩余污泥量，计算浓缩池、消化池（包括池体设计等）、污泥脱水设备等。
要求列出计算参数、计算过程、画出计算草图、设备选型。
3.3工艺流程高程的水力计算包括构筑物及连接管渠的水力计算。
第4章附属建筑物的确定根据《室外排水设计规范》进行选定。
第5章污水处理厂的总体布置5.1 平面布置设计对平面布置原则、依据、设计的特点、管线、构筑物及辅助建筑物等进行说明。
5.2 高程布置写出高程计算的过程，画出图形、标注标高。
第6章结论对自己的设计进行全面的分析评价，即给出其优点及其不足之处。
附录对于一些不宜放在正文中，但又有参考价值的内容，如一些主要计算数据、图表等。
主要的参考文献如：①《排水工程》(下)，中国建筑工业出版社，1996年6月(第3、4、7、8、9章)②《排水工程》(上)，中国建筑工业出版社，1996年6月③《给水排水设计手册》中国建筑工业出版社，1986年12月(第5、11册)④《室外排水设计规范》GBJ 14-87⑤其他资料（2）对说明书的要求（1）计算步骤要详细，先给出完整的计算公式和列出设计参数，然后带入公式进行认真计算。
（2）书写认真、语句通顺。
要杜绝字迹潦草的现象。
（3）封面及正文用纸规格、格式要符合学校的规定。
（4）说明书采用左侧装订（一律用订书机装订）。
注：严禁抄袭。
特别提示：对于计算错误、书写不认真、字迹潦草、用纸及装订不规范、不符合要求的说明书，一律要求进行重新计算和重写；对于雷同的说明书全部返回重做。
否则不能考核成绩。
(3)设计图纸①污水厂总平面图应按初步设计要求去完成，图上应绘出主要处理构筑物、处理建筑物、辅助构(建)筑物、附属建筑物、道路、绿化地带及厂区界限等，并用坐标表示其外形尺寸和相互距离，应有坐标轴线或坐标网格。
总平面图上绘出各种连接管渠，管道以单线条表示，并标明管径。
