施工定位测量方案

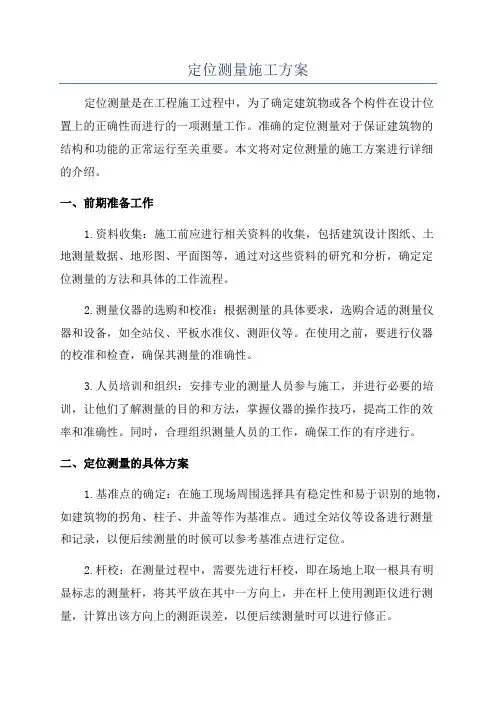

定位测量施工方案
定位测量施工方案定位测量是在工程施工过程中，为了确定建筑物或各个构件在设计位置上的正确性而进行的一项测量工作。
准确的定位测量对于保证建筑物的结构和功能的正常运行至关重要。
本文将对定位测量的施工方案进行详细的介绍。
一、前期准备工作1.资料收集：施工前应进行相关资料的收集，包括建筑设计图纸、土地测量数据、地形图、平面图等，通过对这些资料的研究和分析，确定定位测量的方法和具体的工作流程。
2.测量仪器的选购和校准：根据测量的具体要求，选购合适的测量仪器和设备，如全站仪、平板水准仪、测距仪等。
在使用之前，要进行仪器的校准和检查，确保其测量的准确性。
3.人员培训和组织：安排专业的测量人员参与施工，并进行必要的培训，让他们了解测量的目的和方法，掌握仪器的操作技巧，提高工作的效率和准确性。
同时，合理组织测量人员的工作，确保工作的有序进行。
二、定位测量的具体方案1.基准点的确定：在施工现场周围选择具有稳定性和易于识别的地物，如建筑物的拐角、柱子、井盖等作为基准点。
通过全站仪等设备进行测量和记录，以便后续测量的时候可以参考基准点进行定位。
2.杆校：在测量过程中，需要先进行杆校，即在场地上取一根具有明显标志的测量杆，将其平放在其中一方向上，并在杆上使用测距仪进行测量，计算出该方向上的测距误差，以便后续测量时可以进行修正。
3.建筑物的定位：根据建筑设计图纸上的坐标和标高数据，使用全站仪进行建筑物的定位测量。
首先在基准点处设置全站仪，然后通过测量仪器测量建筑物各个关键点的水平位置和垂直标高，记录测量数据并进行校核，最后在实际建筑物上按照相应坐标进行定位。
4.施工过程中的监测：在建筑物的施工过程中，需要进行定位测量的监测工作，以确保各个构件的位置是否符合设计要求。
可使用全站仪、水平仪等测量仪器进行监测，及时发现和修正施工中的定位偏差。
5.定位偏差的控制：在定位测量的过程中，可能会存在一定的误差，为了保证定位的准确性，需要进行定位偏差的控制工作。
定位和测量放线施工方案
定位和测量放线施工方案放线施工是指根据设计图纸要求，在施工现场进行地面标志物的定位和测量，用于指导施工人员进行准确的施工操作。
下面是一份定位和测量放线施工方案的示例，共有700字。
一、目的：本方案旨在保证施工现场进行地面标志物的准确定位和测量，建立起合理的放线方案，确保施工的正确进行和质量的保证。
二、重要性：1. 放线是确定施工现场的重要依据，直接影响后续施工的准确性和质量；2. 设计图纸上的标志物需要在实际施工现场做出相应的位置标记，以便指导施工人员进行施工操作；3. 正确放线可以避免因位置偏差而引起的重新施工，节约施工时间和人力成本。
三、具体措施：1. 放线前准备：a. 详细了解设计图纸上的放线要求，包括标志物的大小、间距、位置等；b. 检查放线工具的完好性，如放线盘、尺子、平板等；c. 根据设计要求选择合适的放线材料，如红线、蓝线等。
2. 放线操作：a. 根据设计图纸的放线要求，确定标志物的起点和方向，并在其周围进行标记；b. 根据测量要求，将放线材料拉直，拉紧，固定于起点；c. 通过对角线方法或三角定位等方式，在施工区域内放置临时点位，并进行标记；d. 根据标志物的间距和位置要求，在临时点位上进行放线，用放线工具测量和标记；e. 保证放线的准确性，可通过多次测量和对比来核实。
3. 放线检查：a. 在放线结束后，对放线的准确性进行检查，对不符合要求的进行调整；b. 使用测量工具如测量尺、经纬仪等测量放线的实际位置，与设计图纸上的标注进行对比；c. 对放线后的临时点位进行记录和标记，方便后续施工的引导；d. 在放线完成后，清理施工现场，确保安全和整洁。
四、安全措施：1. 对施工现场进行安全检查，排除与放线操作相关的安全隐患；2. 在进行放线操作时，要确保放线工具和材料的稳固和牢固，避免引起意外伤害；3. 根据现场情况设置警示标志，确保其他人员的安全；4. 定期进行安全培训和交流，提高各方人员对安全问题的认识和重视程度。
第一节--测量定位施工方案与技术措施
第一节–测量定位施工方案与技术措施在建筑工程中，测量定位是一个至关重要的环节，直接关系到工程的精度和准确性。
在实际工程实施中，合理的测量定位施工方案与技术措施是确保工程质量的关键。
一、测量定位施工方案1.1 制订测量定位计划在进行测量定位工作前，需要制定详细的测量定位计划，明确目标、任务以及实施步骤。
计划应包括测量范围、测量方法、测量仪器设备准备等内容，以确保工作有序进行。
1.2 确定控制点在工程中确定关键的控制点是保证施工精度和准确性的重要保证。
通过精密测量技术，确定控制点的三维坐标，并在施工过程中进行监测和调整，以保证工程的准确性。
1.3 制定施工图纸根据实际情况制定详细的施工图纸，包括定位测量的坐标点、测量方法和精度要求等内容，以便施工人员准确理解和执行。
二、测量定位技术措施2.1 GPS定位技术利用GPS全球卫星定位系统进行工程测量定位，可以实现高精度的定位和监测，提高施工效率和精度。
通过使用差分GPS技术，可以进一步提高测量的准确性。
2.2 激光测距技术激光测距技术是一种高精度的测量方法，可以实现远距离的测量定位，并可以在复杂环境下进行精准测量，是工程测量中常用的技术手段之一。
2.3 全站仪测量技术全站仪是一种精密测量仪器，可以实现三维坐标的测量定位，并且具有高度的自动化和精度性能，是工程测量中常用的设备之一。
2.4 无人机测量技术无人机测量技术可以实现大范围、高精度的测量定位，可应用于建筑工程中的地形测量、建筑物立面等方面，具有高效、快速的特点。
结语测量定位施工方案与技术措施的制定和实施，直接关系到工程质量和工程进度。
通过合理的测量定位方案和措施，可以提高工程的精度和准确性，确保工程施工的质量和效率。
同时，不断引入新的测量技术和设备，为工程测量提供更多选择和可能性，推动建筑工程的发展和进步。
定位和测量放线施工方案
定位和测量放线施工方案定位和测量放线施工方案本文介绍了定位和测量放线施工方案的编制依据和施工准备。
为了确保施工测量放线工作的准确性，施工前应进行研究教育，建立严格的管理制度，并收集地区地址资料，了解建筑物的地下及附近场地现状资料，如管线走向、高程和其所在位置等。
此外，还应深化研究设计图纸，了解设计意图，熟悉并校核图纸，着重了解工程现场具体情况和定位条件，建筑物的相互关系和轴线尺寸、地下地上的标高变化，领会设计方面对测量精度的要求。
在仪器准备方面，应检定测量仪器设备，确保测量精度和工程质量。
人员安排方面，本工程施工测量队伍由一名测量技师和三名测量工程师组成测量班组，在技术工程师领导下开展具体工作。
仪器准备方面，需要准备全站仪、水准仪、经纬仪、激光铅垂仪、5m塔尺、50m钢尺等设备。
在导线桩的校核方面，应根据规划局所给定的控制点，进行坐标反算，求出建筑物各边长、方位角，保证正确的依据成果。
同时，还需要复测现场导线桩之间的关系，结果满足《工程测量作业规程》的要求。
在水准点的复核方面，应根据测绘院提供的水准点采用复合法进行校核观测结果，以满足规范要求。
在平面控制方面，需要解决测量难点，确保测量精度和施工质量。
号12分类等级二等项目高程测量精度1mm/km高程闭合差2mm在本工程现场，场地较大，配套楼基坑开挖深，支护易变形，这些因素会直接造成控制点的损坏，因此建立一个稳固可靠、使用方便的控制网尤为重要。
总体思路包括平面控制网分总控制网和轴线控制网三级测设。
首先建立以业主提供的控制点为基准的总控制网，采用经纬仪水准仪测量。
根据一级控制网建立建筑物轴线控制网。
地下施工平面测量采用外控法，在基坑外围建立控制网；地上施工平面测量均采用内控法，将轴线控制网投测在首层楼面上，用激光垂准仪将控制点整体同步传递，并采用外控法进行校核。
建筑物的各细部尺寸控制以轴线控制网为基准对建筑物各细部控制点进行加密，建立三级控制网。
高程采用水准仪高程求差和进行传递。
施工测量施工方案(3篇)
第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
工程包括地下车库、地上建筑及配套设施。
地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。
本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。
二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。
三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。
四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。
2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。
3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。
4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。
5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。
定位和测量放线方案
定位和测量放线方案第一节、控制网测量为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，本工程建立统一的平面控制网和高程控制网。
控制网分为两级。
第一级为长期保存高精度整体控制网，第二级为配合各项工程施工的半永久性施工控制网。
一、高精度整体控制网的布设根据场区平面规划和招标人提供的测量基准点（红线桩或城市导线）为依据。
建立十字型场地平面控制网。
首级高程控制借用平面控制网的桩点，进行布设。
这两个控制网是工程整体控制和变型监测的依据和基准，用以保证各单项工程之间的连贯性和统一性。
二、施工控制网的布设施工控制网是根据施工进度分不同阶段进行测设。
它的布设原则是要满足相关施工细部测量或施工控制的要求，全面覆盖。
其网形依具体使用对象而定。
建筑施工平面控制网为矩形网，采用场地坐标系，市政管线施工控制网为导线网，采用城市坐标系。
三、控制网的精度设计等级边长(m) 测角中误差边长相对中误差相邻两点距离误差第一级 200～300 ±5 1/40000 ±3mm第二级 <10 ±10 1/20000 ±3mm 一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测，相邻两点高程误差要求小于± 0.1mm。
二级高程控制网的技术指标按国家三等水准测量的精度要求进行引测，相邻两点高程误差要求小于±1.0mm。
引测方法采用附和或结点水准测量。
对于钢结构，比赛设施及辅助系统等高精度安装工程，建立局部高精度控制网，以保证施工测控的精度。
四、首级控制网测设平面控制网测设在满足规划主要条件的前提下，根据红线桩用坐标测量的方法首先测设出中心点KO；用全圆归零测法依次定出KN、KW、KS、KE的方向点位；依次测量相邻两点的距离及∠KN、∠KW、∠KS、∠KE的角度值；根据观测数据对控制网进行严密平差；根据平差结果对桩点进行修正。
首级高程控制采用精密数字水准仪附合水准测量进行引测；引测校核精度合格后，根据观测数据对高程控制网进行严密平差；根据平差结果对桩点高程进行修正。
施工测量方案2
施工测量方案一.测量依据与准备1.工程测量总体安排以设计图及建设单位规划的用地地界, 结合测绘成果和总平面定位, 现场建立相对的一级三角控制主网, 并在此基础上, 指导现场定位及轴线、标高的控制施工。
本工程定位, 将利用一级三角控制主网, 采用坐标距离定位”的方法来进行建筑物定位及各条轴线的控制, 并采取闭合检查。
工程定位全站仪、经纬仪配合定位。
水准标高采用水准仪测量。
2.测量仪器的选用注: 以上仪器均应鉴定合格, 并在计量鉴定使用有效期内。
在使用过程中, 应经常检查仪器的常用指标, 一旦偏差超过允许范围, 应及时校正来保证测量精度。
二.场区平面控制网的测设1.平面轴线控制测量1）基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据, 其三角控制主网基准点精度应控制在5mm以内。
基准平面控制主网是建立在基准点的基础上的, 设置时要求同时满足稳定、可靠和通视三个要素, 其中任何一点遭到不可预见事件的破坏或移动时, 应及时复测补网。
标高以建设单位提供的规划永久水准点为基准, 其数值以规划最新数值为准。
施工高程应根据最新数据及时调整, 可利用平面控制主网基准点位作为水准点控制基准点。
轴线坐标控制点投测完毕之后, 互相之间应进行校核, 同时检验偏差情况, 闭合检查如果超出精度允许范围应及时纠正。
2）测量施工方法:根据建设单位提供的规划测量成果对设计总平面图所反映的建筑物场地进行复测, 确保建筑总平面图所反映的尺寸与场地实际情况相吻合。
在项目测量人员初步测量定位后, 由公司工程部技术科进行复核, 在复核正确的情况下, 报请设计和监理来现场对建筑物的定位进行复核, 在复核正确后, 由项目部填写好测量定位单报请设计和监理签字认可, 然后将签字后的资料交项目部资料员保存。
测量定位的精度为万分之一, 定位外包轴线尺寸允许误差为5mm.3）轴线控制测量精度及要求:长轴线上的定位点, 不得少于3个；轴线点误差, 不应大于5mm ；放样后的主轴线点位, 应进行角度观测, 检查直线度；测定交角的测角中误差, 不应超过25〃；直线度的限差, 应在180°±5以内。
定位和测量放线施工方案及技术措施
定位和测量放线施工方案及技术措施[ 1 ]定位和测量放线施工方案[ 1.1 ]定位和测量放线工程施工组织[ 1.1.1 ]施工测量总体思路①平面控制网按照场区平面控制网和主轴线控制网两级测设。
场区平面控制网以业主提供的控制(网)点为基准，测设时采用导线测量方法进行测设。
主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。
②高程控制网根据业主提供的水准基准点(基准点应保证三个以上)，采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。
③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。
并定期进行校核，以保证基准点的稳定性与可靠性。
[ 1.1.2 ]测量施工阶段划分测量工作施工时，主要分三个阶段进行施工，即地基基础阶段施工，地上土建主体结构阶段施工、地上钢结构钢柱校正，二次结构装饰阶段施工，其中又分为主体装饰二个流水施工段，。
在点位布设时充分考虑流水施工段测量的方便性。
[ 1.1.3 ]测量控制基准点交接、复测与维护测量工作实施前与业主进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。
在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。
[ 1.2 ]平面轴线控制网测设方法[ 1.2.1 ]平面控制网布设原则①平面控制网坐标系的选用：本工程根据设计要求采用天津城市坐标系统。
②平面控制先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。
③平面控制网的布设根据设计总平面图，现场施工平面布置图进行测设。
④控制点应选在通视条件良好、安全、易保护的地方。
⑤控制桩位用混凝土保护，工程施工中用钢管进行围护，并用红油漆作好标记。
[ 1.2.2 ]轴线控制网的加密测设经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。
加密方法在原主轴线方向上采用内插法进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、编制依据 (2)二、工程概况 (2)三、现场测量 (3)1、测量放线准备 (3)1.1 技术准备 (3)1.2 主要仪器及工具准备 (4)1.3 测量机构组成及人员准备 (4)2、控制网的布设与精度要求 (5)2.1 场地平面控制网的测设 (5)2.2 场地标高控制网的测设 (7)2.3 轴线的竖向传递与精度设计 (7)3、标高的竖向传递与精度设计 (9)3.1 ±0.000以下标高传递 (10)3.2 ±0.000以上高程传递 (10)4、分项工程及细部放线的测量控制 (10)4.1 平面定位线 (10)4.2 标高定位线 (11)4.3 装饰施工抄平放线 (12)5、施工测量主要技术指标 (13)6、验线、沉降观测及桩点保护 (14)6.1 验线 (14)6.2 沉降观测 (14)6.3 桩位保护 (16)7、提交的测量资料 (16)8、测量管理规定与安全注意事项 (17)一、编制依据1、《工程测量规范》GB50026-20072、《工程测量基本术语标准》GB/T50228-20113、建筑施工手册4、《建筑变形测量规程》（JGJ/T8-2007）5、《建筑与建筑群综合布线工程验收规范》（GB/T50312-2000）6、太原市武家庄城中村改造地块施工相关施工图二、工程概况太原市武家庄城中村改造地块七位于太原市晋源区，南中环西街以南，冶峪河北街以北，千峰南路以西，20米规划路以东。
包括20#、21#、22#和23#住宅楼以及地库、商业部分组成。
太原市武家庄城中村改造地块七的总建筑面积为136984.68 m2，其中地上建筑面积（含保温）:99044.27m2，地下建筑面积：37940.41m2。
本工程±0.00相当于绝对标高黄海高程785.2m。
场地自然地面平均高程为781.4m，相对标高平均为-3.8米。
20#楼基础底板垫层底标高为-9.27m（基础顶标高为-8.0m，筏板厚 1.1m），消防电梯集水坑底标高为-10.95m，电梯基坑底标高为-9.75m，独立基础底标高为-2.6m。
21#楼基础底板垫层底标高为-9.17m（基础顶标高为-8.0m，筏板厚 1.0m），消防电梯集水坑底标高为-10.95m，电梯基坑底标高为-9.75m。
22#楼基础底板垫层底标高为-9.47m（基础顶标高为-8.0m，筏板厚 1.3m），消防电梯集水坑底标高为-10.95m，电梯基坑底标高为-9.75m，独立基础底标高为1.5m。
23#楼基础底板垫层底标高为-9.47m（基础顶标高为-8.0m，筏板厚 1.3m），消防电梯集水坑底标高为-10.95m，电梯基坑底标高为-9.75m。
地库筏板基础底板垫层底标高为-8.67m，外墙基础垫层底标高为-8.97m，下柱墩的垫层底标高为-9.17m。
集水坑的底标高为-9.50m。
三、现场测量1、测量放线准备1.1、技术准备1.1.1与建设单位和监理单位一起对现有的测量控制点坐标进行校核，进行建筑红线的交接及书面资料的交接，以作为施工测量放线的依据。
1.1.2 了解设计意图，熟悉施工图纸，基础工程整体布局，工程特点、施工布置、进入情况、周围环境、现场地形、定位条件，组织测量人员对图纸进行详细的会审，对存在的问题上报有关主管部门，及时解决，并做好内业计算工作。
1.1.3 进行测量仪器的检定和配备，所有计量仪器均应按《计量法》规定进行检验。
1.1.4 收集施工坐标和测量坐标系统的换算数据。
并准备测量资料和表格。
1.1.5 组织测量人员学习有关高层建筑的测量技术规范、验收标准，熟悉施工图纸，对分包专业单位进行全面的交底。
1.1.6 测量人员需经过岗位培训，持有效的岗位证书上岗。
1.2 主要仪器及工具准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。
使用时应严格遵照工程测量规范（GB50026－2007）要求操作、保管及维护，并设立测量设备台帐。
日常仪器使用过程中轻拿轻放，由测量负责人负责监督，仪器使用责任到人。
所有仪器定期到有资质的的专业仪器检测单位进行检测与保养。
施工测量仪器设备1.3 测量机构组成及人员准备根据本工程的实际情况，需要进行测量的总体把握。
我公司属总包单位，现场拟配备测量负责人：1名；测量技术员：1名；配合人员：3名。
负责该工程的基准点、测设点的维护和使用。
配合现场施工，对施工作业面进行测量放线、抄测标高，并按规定程序检查验收；负责测量资料的编制、收集整理、归档等工作；为施工技术人员提供准确数据供项目工程师技术决策。
2、控制网的布设与精度要求平面控制网的控制线，包括建筑物的主轴线，其测距精度不低于1/20000，测角精度不大于5＂。
标高控制网闭合差为±5 mm（n为测站数）2.1 场地平面控制网的测设我方进场时业主提供三个城市坐标控制点，以及相关城市水准点，根据业主提供的城市坐标点使用全站仪引测到场内，在建设单位、监理单位、我施工单位共同见证下，引测到场内三个坐标值为：引测1#坐标：X=54970.815m Y=13968.257m Z=782.345m引测2#坐标：X=54983.331m Y=14036.469m引测3#坐标：X=55040.538m Y=14046.375m。
坐标控制桩埋深1.5m,用混凝土浇筑并用红油漆作标记，测定其高程作为工程定位放线的依据。
坐标控制桩位置见下图：待基坑第一层土开挖完成，边坡注浆、喷锚完毕，基坑边沉降变形稳定后，在距离基坑边3m处混凝土地面设置建筑物主轴线控制网点。
控制网点的间距控制在20～40m之间。
根据控制桩用全站仪引测出轴线控制网点-1（ZK-1）、（ZK-2）、（ZK-3）、（ZK-4）。
用角度测绘法验证四个点是否闭合方正，对边距离是否相等，如有偏差反复调整验证，至正确为止。
（见下图）控制网点的布置位置要求便于通视，施测简便易于操作，便于查验。
尽量避免复杂的施测方法。
本控制网主控点按Ⅰ级建筑方格网进行测设，测角中误差±5"，边长相对中误差1/20000，相邻两点间的距离误差要控制在±2mm以内。
为保证控制网的精度，在土方施工阶段每10天对控制网进行一次校核，在基础施工阶段每15天进行一次校核，施工期间，每60天进行一次校核。
在校核后若发现桩点位移超限时，应及时修正桩点，结构的坐标值。
在施测面上应根据具体情况，可对控制网进行局部临时加密，以便于用常规方法进行细部测量。
平面控制点经我方质检部门验收并经监理复测验收合格后，方可正式使用。
2.2 场地标高控制网的测设2.2.1 布网原则2.2.1.1高层建筑附近至少要设置3个水准点或±0.000水平线，一般建筑物附近要设置2个水准点或±0.000水平线。
2.2.1.2整个场地内，东西或南北相距100m左右要有水准点，即在场地内任何地方安置水准仪时，都能同时后视到2个水准点，以便使用。
并且使场地内各水准点构成闭合图形，以便闭合校核。
2.2.1.3各水准点点位要设在建筑物开挖和地面沉降范围之外，水准点桩顶标高应略低于该处场地设计标高，深度为1-1.5m为宜，以便于长期保留。
2.2.2、水准控制点的测法水准点引测采用附合水准测法。
按国家二等水准测量的精度要求进行引测。
根据业主提供的城市水准点，用精密水准仪进行引测(100m)mm（n为测站数）或±（L为测线长度，以km单位）时。
应按测站数成正比例进行闭合差调整。
实测时应使用精度不低于S3级的水准仪，视线长度不大于70m，且要注意前后视线等长，镜位与转点均要稳定。
使用塔尺时，要尽量不抽出第二节。
有条件时可用两次镜位法按“后-前-前-后”的次序观测，再次镜位高差要大于100mm，转点间再次镜位测得高差之差小于±5mm时取其平均值。
2.2.3、检测、与复测整个场地内各水准点标高和±0.000水平线标高经自检及有关质量部门和甲方检测验收合格后，方可正式使用，桩位保护方法与平面控制桩的保护相同。
土方施工阶段每10天进行一次复测，，雨季前后各复测一次，结构施工期间每60天进行一次复测（也可结合沉降观测同时进行）。
2.3轴线的竖向传递与精度设计±0.000以下轴线采用对穿直线法，将经纬仪置于轴线控制网点上，后视前方控制点，将轴线投测至施工层上；轴线投测后，仪器置于施工层校测角度是否与理论值相符，用检定过的50m钢尺丈量相邻轴线间距离，距离若在规范规定之内，投测正确，否则应重新投测，直至正确为止，最后将轴线墨线于施工层面上。
±0.000以上开始使用激光铅直仪采用内控法进行轴线的竖向传递控制。
内控点设在±0.000板处，内控点的间距控制在50m左右，每个施工流水段内不少于4个。
控制点在选点时要避开梁、柱托及构造上有特殊要求的部位；要保证通视，便于丈量。
内控点必须连测，平差后才能使用（轴线控制网见附图）。
A．内控点埋件的埋设：在首层底板上布置内控点，内控点处埋设1块100*100*8的钢板，在钢板下面焊Φ12钢筋，且与底板焊接浇筑。
以后在各层施工浇筑混凝土顶板时，在对应控制点垂直正上方位置预留出200mm*200mm孔洞，以便用激光铅直仪向上投测轴线。
B．内控制点的测设待预埋件埋设完毕后，将内控点分别投测到预埋铁件上，经校核无误后，刻十字线即为各控制点平面位置。
C．轴线投测方法每层楼板浇筑后，将全自动激光准直仪安置在作好的控制点上，对中整平后，使仪器发射激光束，穿过楼板预留洞而向上直射到激光接收靶上，激光垂准仪操作人员转动仪器，使激光点在接收靶上形成圆圈，上面操作人员见光后移动接收靶，使靶交点与圆圈中点重合，此时固定靶位，在预留孔边做好标记，在混凝土上弹十字墨线，该点即引测完毕，用同样方法将其余各点投测在同一施工层上。
控制点投测后将经伟仪分别置于各点上，检查相邻点间夹角是否为90°，然后用检定过的50m钢尺校测每相邻两点间水平距离是否与对应的控制点间距离相等，分析边、角是否相匹配，若相匹配证明投测无误，若不匹配证明投测有误，应重新投测，直至正确。
控制点投测正确后，用DJ2经纬仪根据控制点施测出各轴线，并弹墨线于楼板面上，以后各层轴线投测方法均相同。
轴线投测时，测量人员互相之间用对讲机进行联络。
因本工程各楼座层数都在二十四层及三十二层，轴线垂直传递不可能从首层一次传递至顶层，故要在楼层间设置一处轴线传递中转点，20#、21#住宅楼中转点设置于12层，22#、23#中转点设置于16层。
待轴线传递至本层后，将本层放线预留洞封堵，然后将本层轴线延伸形成交点，做好标志并加以保护，如下图：D、边线及控制线的施工测量（1）利用各层传递的轴线控制点，用钢尺排出墙、柱（暗柱）梁的边线，用墨线弹出。
