园林工程假山
假山工程量计算方法

假山工程量计算方法假山工程根据制作材料不同,可以分为两种假山,真石假山和塑石假山(也叫水泥假山)。
因其制作的材料、工艺不同,这两类假山在计算工程量,完全不同。
绿人园林景观在下文中将详细介绍这两种假山工程量的计算公式。
一、景观石假山工程量计算:叠山、人造独立峰、护角、零星点布、驳岸、山石踏步等假山工程量,一律按设计图示尺寸以吨计算;石笋安装以支计算。
1、假山工程量计算公式:W=AxHxRxK式中 W——石料重量(t);A——假山平面轮廓的水平投影面积(m2);H——假山着地点至最高顶点的垂直距离(m);p——石料比重(即密度):黄(杂)石2.6t/m3、湖石2.2t/m3;Kn——折算系数:高度在2m以内Kn=0.65,高度在4m以内Kn=0.56。
2、峰石、景石、散点、踏步等工程量的计算公式:W单=L均xB均xH均xp式中 W单——山石单体重量(t);L均——长度方向的平均值(m);B均——宽度方向的平均值(m);H均——高度方向的平均值(m);p——石料比重(同前式)。
3、峰石、石笋的高度,均按石料实际高度计算。
4、超运距人工运石料,按相应假山工程项目的预算材料量计算。
【例子】某公园草坪点景石,如图所示,求工程量?草坪点景石示意图(a)石块:L=2.2,B=1.2,H=1.8,p(密度)=2.6;(b)石块:L=2.1,B=1.3, H=1.9,p(密度)=2.6;【解】如图所示,点景石属于峰石,峰石的计算公式是:W单=LBHp式中W单——点景石单体重量(t);L——长度方向的平均值(m);B-宽度方向的平均值(m);H——高度方向的平均值(m);p-石料密度,黄(杂)石为2.6 t/m3,湖石为2.2 t/m3。
(a)石块:W单=LBHp=2.2 x1.2 x1.8x2.6t=12.36 (t)=5.31(10 t)(b)石块:W单=LBHp=2.1 x1.3 x1.9x2.6=13.49 (t)=1.35 (10t)二、水泥假山工程量计算方法:水泥假山表面积={(长.宽)+(长.高.2)+(宽.高.2)}x(1.5--2);解释:第一个和第二个“2”代表假山高的两个面,第三个“(1.5--2)”代表假山的系数。

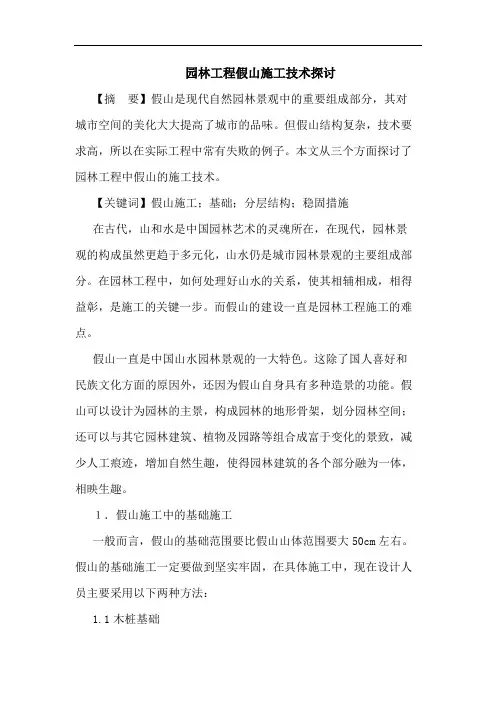

园林工程假山施工技术论文

园林工程假山施工技术探讨【摘要】假山是现代自然园林景观中的重要组成部分,其对城市空间的美化大大提高了城市的品味。
但假山结构复杂,技术要求高,所以在实际工程中常有失败的例子。
本文从三个方面探讨了园林工程中假山的施工技术。
【关键词】假山施工;基础;分层结构;稳固措施在古代,山和水是中国园林艺术的灵魂所在,在现代,园林景观的构成虽然更趋于多元化,山水仍是城市园林景观的主要组成部分。
在园林工程中,如何处理好山水的关系,使其相辅相成,相得益彰,是施工的关键一步。
而假山的建设一直是园林工程施工的难点。
假山一直是中国山水园林景观的一大特色。
这除了国人喜好和民族文化方面的原因外,还因为假山自身具有多种造景的功能。
假山可以设计为园林的主景,构成园林的地形骨架,划分园林空间;还可以与其它园林建筑、植物及园路等组合成富于变化的景致,减少人工痕迹,增加自然生趣,使得园林建筑的各个部分融为一体,相映生趣。
1.假山施工中的基础施工一般而言,假山的基础范围要比假山山体范围要大50cm左右。
假山的基础施工一定要做到坚实牢固,在具体施工中,现在设计人员主要采用以下两种方法:1.1木桩基础在古代园林假山施工中,其基础型式多采用杉木桩或松木桩。
这种方法到现在仍旧有其使用价值,特别是在园林水体中的驳岸上,应用较广。
选用木桩基础时,木桩的直径范围多在10~15cm之间,在布置上,一般采用梅花形状排列,木桩与木桩之间的间距取为20cm。
打桩时,木桩底部要达到硬土层,而其顶端则必需至少高于水体底部十几厘米。
木桩打好后要用条石压顶,再用块石使之互相嵌紧。
这样基础部分就算完成了,可以在其上进行山石的施工。
1.2混凝土基础在目前的假山基础施工中,混凝土基础是最常用的方式。
混凝土基础自身抗压强度大,最重要的是其施工速度又很快,所以被广为采用。
在混凝土选用上,陆地上的假山多选用c10号混凝土,而水体中的假山基础则主要采用c20的素混凝土或c15的混凝土浆砌片石基础。
园林绿化当中假山景观工程施工技术要点分析

园林绿化当中假山景观工程施工技术要点分析摘要:随着园林建设业的飞速发展,假山造景施工已逐步成为其不可或缺的一部分。
假山凭借其浑然天成以及宏伟壮观的景观特效,能够有效提高园林建设的视觉冲击力。
在园林建设期间,通过合理利用假山规划施工,在美化环境的基础上,还可以给人一种美好的自然体验,使其真切的感受到置身于山水之间的感觉。
本文先简述园林绿化假山景观作用及工程现状,然后分析了假山工程特点,为加强施工质量控制提出了施工准备阶段工作要点、施工过程技术要点,最后总结一些假山工程施工注意事项,希望对园林建设业的更好发展有推动作用。
关键词:施工技术;假山景观;园林绿化0 引言伴随着人们对生活居住环境与休闲场所的要求逐渐提高,园林绿化建设逐步引起了人们的关注,同时呈现出多样化的发展趋势。
加之假山是推动园林绿化建设不可或缺的元素,在创造园林期间,特别是古典园林,会用到大量的叠石布景。
但出于保护山石资源的初衷,严格把控山石的开采量。
所以,怎样有效提高假山景观施工技术,提高其施工质量,是当前园林绿化建设发展的关键。
1园林绿化当中假山景观工程特点1.1 分清主次,合理排布在社会大环境当中,到处可见的一种景物就是山,它的特点就是参差不齐,带给人一种不一样的美,在建设假山期间也需要注意这一特点,合理设计其外观形象,高度等问题,给人一种跌涾起伏、不对称美的视觉冲击,不要一成不变。
在施工与规划假山期间,应当将其放置于公寓或者住宅小区较为显眼的位置,让人民有一种过目不忘的感觉,以便吸引更多的人关注,假山的具体位置还需要综合小区住宅与公园的具体分布情况二确定,在创建假山曲线时需要做到突出,彰显假山的曲线特点,在相关建设方面,也应当做到假山特点合理搭配,这样在建设完假山以后才能确保其美观性要求[2] 。
正是如此给假山景观工程施工带来多样性,施工过程更具灵活性。
1.2 虚实结合,营造氛围中国历年发展的文化特点就是虚实结合,在建设假山过程中,除了要确保假山及其周围景物的科学搭配,相关工作人员还需要充分利用虚实结合的设计方法来建设假山,利用真实的假山,给前来参观的人们一直假山胜似真山的视觉冲击,充分展现园林绿化建设当中假山的特点。
园林小品及假山工程计算规则

第二章园林小品及假山工程计算规则(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除第二章园林小品及假山工程说明及工程量计算规则一、说明 1.本章包括园林小品制作、园林小品装饰、堆砌假山、塑假山、桌凳安装等,共105个子目。
2.定额中不包括采购山石的勘察、选石、运石费用,如发生可列入主材单价进入直接工程费。
3.人造独立峰、石笋堆砌等可套用堆砌假山和塑假山子目人工乘以系数1.10;散点石和汀石套用布置景石子目。
4.堆砌假山和园林小品定额中已包括了人工和石料、小品原料100m以内的运距,超过100m时,按第六章相应子目计算。
5.本章列有钢筋含量的子目已综合考虑各种规格的用量及施工损耗,如设计与定额不符,其量差套用《贵州省建筑工程计价定额》(2004版)钢筋制作子目。
6.园林小品及塑假山(石)、塑木纹应将骨架和装饰面层分开,分别计算和套用相应子目。
7.砌石假山、布置景石未包括土方、基础及垫层工料费用。
8.砌石假山及塑假山(石)未考虑模型制作费。
小品制作已考虑了模型制作费。
9.本章子目均未包括基础及脚手架费用,如发生应另行计算。
10.塑树皮、藤条、竹节、竹片等子目,均已考虑了面层或表层的装饰抹灰和基层抹灰及骨架材料。
11.堆砌假山艺术造型系数:堆砌假山按同质、同色、接形、合纹、造型五要素评定等级。
凡满足其中三要素者为三级;满足其中四要素者为二级;五要素均满足者为一级。
(1)同质:指山石拼叠组合时,其品种、质地要一致。
(2)同色:指同样品种质地的石料的拼叠在色泽上应力求一致。
(3)接形:指将各种形态的山石外形相结合拼叠起来,既有变化而又浑然一体。
(4)合纹:指当石与石相互组合拼叠时,山石外形轮廓的拼叠接形吻合面的石缝就变成了山石的内在纹理脉络。
包括横纹拼叠、竖纹拼叠、环透拼叠、扭曲拼叠。
(5)造型:指竣工后的堆砌假山的立面造型与其周边环境有机结合,具有较高的观赏性。
园林绿化施工中假山景观施工

关于园林绿化施工中假山景观施工的探讨摘要:城市园林建设是一个城市发展的重要的环节,园林景观能够促进城市园林建设的发展,园林景观工程的质量水平在整个建设中起到了很重要的作用,有着非常大的影响。
对园林建筑来说,假山可以起到各建筑连贯的中枢的重要作用。
因此,本文分别从施工前的准备工作和施工工艺两大方面对园林绿化假山的施工技术做出了相关的探讨。
关键词:园林景观;假山;施工引言:假山具有多方面的造景功能,目前,在园林景观设计中用假山来点缀已经成为常态,尤其在一些古典园林建设中通常都用到叠石来进行假山的布景,由于资源短缺,有时使用人工塑石的方法来营造假山,也取得了很好的效果。
利用假山进行造景可以充分利用园林的地形和空间,布置成庭院、驳岸、护坡等,还可以与园林道路、场地等进行融合,很好的利用了园林空间和建筑,营造出很好的造景效果。
1园林假山施工前的准备1.1要熟悉假山施工设计图纸在制作假山景观前,应当熟悉假山景观的设计施工图纸。
然而由于假山景观制作的特殊性,在设计上很难做到一步到位。
因此,通常只是展现山体大致轮廓及主要的剖面等。
此外,为方便假山施工,通常会先进行模型制作。
1.2要勘察施工现场充分掌握施工现场的土质、地基承载力等情况,确保山体稳定性。
同时,察看施工现场的场地大小、地形地势、交通条件以及植被分布情况,确定相应的施工方法,包括施工器械选择以及石料场地堆放安排等。
施工时,参照假山平面设计图,按比例尺用白石粉进行放线。
放好线后,接着标出假山中所有部位的坐标点,并用小木棒或竹签钉好,避免出错。
2园林假山的基本施工工艺2.1对假山的基础处理假山的基础施工在假山的施工过程中尤其重要,关系到山体的稳定性与安全性。
假山基础承受着假山的所有重力,假山基础的好坏直接关系到山体的稳定性。
由此可见,对假山的基础工程的施工是整个假山塑造中的重点,我们必须严格的做好以下工作:2.1.1基础处理施工技术必须按照预定设计的范围进行开沟打桩桩基的施工。
园林绿化工程计量与计价第七章 园林假山工程

镶嵌卵石护岸适用于满铺卵石护岸,点布大卵石护 岸适用于卵石自然式溪流驳岸。
假山的基础和自然式驳岸下部的挡水墙,按市政工 程相应定额项目执行。
假山工程量以重量计,计算公式为:
W = A· H· R· Kn 式中 W —石料重量(t); A —假山平面轮廓的水平投影外接矩形面积(㎡) H —假山着地点至最高点的垂直距离(m)
拟套用的某省相关定额与单位估价表如后表所 示
(6)未计价材料价格确定
询价知当地相关未计价材料的价格如下表所示 。
(7)拟套用定额未计价材料费单价计算如下。
05020006湖石堆砌假山(高度4m以内)未计价 材料费单价。 定额单价 =0.06×75+0.1×75+0.1×160.35+1×400+0. 054×241.38=441.07元/t (8)综合单价计算 假山清单分项的综合单价计算如后表所示。
(7)小型设施(包括预制钢筋混凝土和金属花色栏 杆)工程量按延长米计算。
(8)花岗岩压顶厚100mm以内的,按设计图示尺寸 以面积平方米计算。
4.计价的相关规定
堆砌假山包括湖石假山、黄石假山、塑假石山等, 假山基础除注明外,套用建筑工程相应定额项目。
砖骨架的塑假石山,如设计要求做部分钢筋混凝土 骨架时,允许换算。钢骨架的塑假石山未包括基础 、脚手架、主骨架的工料费。
(3)清单项与定额项的匹配
查表6-1知堆砌石假山的工作内容包括:①选料 ;②起重机搭、拆;③堆砌、修整。 在计算本例假山分项工程的综合单价时,清单 项与定额项的匹配如下表所示。
园林工程中假山施工

园林工程中假山施工的探讨摘要:假山是自然山水园林中的重要组成部分,在现代园林中应用十分广泛。
本文结合工程实例,对园林工程中假山的施工技术及施工要点进行了分析,可供同行参考。
关键词:园林假山施工效应一、假山的概念假山是指用人工的方法堆叠起来的山,是仿自然山水经艺术加工而制作的。
随着叠石为山技巧的进步.假山在园林中的应用也愈来愈普遍。
不论是叠石为山,还是土山,石山,只要它是人工堆成的,均可称为假山。
人们通常所说的假山实际上包括假山和置石两个部分[2]。
所谓的假山,是以造景、游览为主要目的,充分地结合其他多方面的功能作用,以土、石等为材料,以自然山水为蓝本并加以艺术的提炼和夸张,用人工再造的山水景物的通称。
置石,是以山石为材料作独立性造景或作附属性的配置造景布置,主要表现山石的个体美或局部组合,不具备完整的山形。
一般地说,假山的体量大而集中,可观可游,使人有置身于自然山林之感;置石则主要以观赏为主,结合一些功能方面的作用,体量较小而分散。
假山因材料不同可分为土山、石山和土石相间的山。
置石则可分为持置、对置、散置、群置等。
我国岭南的园林中早有灰塑假山的工艺,后来又逐渐发展成为用水泥塑的置石和假山,成为假山工程的一种专门工艺。
二、假山的施工技术假山形状变幻莫测,轮廓起伏多致,非图文所能状清,并且许多假山有一定体量。
因此,工程施工技术在掇山和置石中举足轻重。
1、基础施工(1)桩基这是一种古老的基础做法,但至今还有实用价值,特别是水中的假山或驳岸用得很广泛。
木桩多选用松木桩或杉木桩。
木桩顶面的直径约为10~15cm,平面布置按梅花形排列。
桩边至桩边的距离约为20cm。
桩必须打到硬层,顶端露出湖底十几厘米至几十厘米,其间用块石嵌紧,用条石压顶,条石上面才是自然形态的山石。
(2)灰土基础北方园林中位于陆地上的假山多采用灰土基础,灰土基础有比较好的凝固条件。
灰土一旦凝固便不透水,可以减少土壤冻胀的破坏。
灰土基础的宽度应比假山底面宽度宽出约0.5m左右,术语称为“宽打窄用”,以保证假山的重力沿压力分布的角度均匀地传递到素土层。
园林工程施工假山规范(3篇)

第1篇一、概述园林假山作为园林景观的重要组成部分,具有美化环境、丰富文化内涵、提升生态价值等功能。
为规范园林工程施工假山,确保施工质量和安全,特制定本规范。
二、施工准备1. 设计图纸:施工前,应确保设计图纸完整、准确,包括假山的形状、尺寸、材料、结构、施工工艺等。
2. 施工方案:根据设计图纸,编制详细的施工方案,明确施工顺序、施工方法、质量要求、安全措施等。
3. 材料设备:选用符合国家标准的山石、水泥、钢筋、木材等原材料,确保材料质量。
4. 施工队伍:组织专业施工队伍,施工人员应具备相应的资质和技能。
三、施工工艺1. 基础施工:根据设计要求,进行地基处理,确保地基承载力满足假山重量要求。
基础施工应包括垫层、垫石、基础等部分。
2. 垒石施工:根据设计图纸,按顺序进行山石的垒砌。
垒石应平整、牢固,确保假山整体稳定性。
3. 结构施工:在山石垒砌的基础上,进行结构施工,包括洞口、蹬道、桥梁等。
结构施工应满足设计要求,确保结构安全。
4. 面层施工:在结构施工完成后,进行面层施工,包括抹灰、贴面等。
面层施工应平整、美观,满足设计要求。
5. 雕刻施工:对假山进行雕刻,包括山石纹理、动物、植物等。
雕刻应精细、生动,与整体景观相协调。
6. 颜色处理:对假山进行颜色处理,包括涂装、喷漆等。
颜色处理应自然、协调,与周围环境相融合。
四、质量控制1. 材料质量:选用符合国家标准的原材料,确保材料质量。
2. 施工质量:严格按照施工方案和规范进行施工,确保施工质量。
3. 验收标准:按照设计要求和国家标准进行验收,确保假山质量。
五、安全措施1. 施工人员:施工人员应佩戴安全帽、安全带等防护用品,确保施工安全。
2. 施工现场:设置警示标志、隔离设施等,确保施工现场安全。
3. 机械操作:严格按照操作规程进行机械操作,确保机械安全。
4. 临时用电:确保临时用电安全,避免触电事故。
六、施工进度1. 施工进度计划:根据施工方案,编制施工进度计划,确保工程按期完成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
单安
双安
三安
是在三石上安一石, 使之形成一体。安石 又强调要”巧安',即 本来这些山石并不具 备特殊的形体变化, 而经过安山石以后可 以巧夺妙地组成富于 石形变化的合体。
挑
飘
“挑”又称“出挑”,即上 石藉下石支撑而挑伸于下石 之外侧,并用数倍重力镇压 于石山内侧的做法。挑有单 挑、担挑和重挑之分,如果 挑头轮廓线太单调,可以在 上面接一块石头来弥补。这 块石头称“飘”。挑石每层 约出挑相当于山石本身重量 1.3 的长度,挑出多的约有 2m多。
飘 挑
后尖石
连
山石之间水平向衔接 称为连。 要求:要从假山的空 间形象和组合单元来 安排。要"知上连上", 从而产生山石左右参 差错落的变化。同时 又要符合皴裂遍布的 规律。
铁爬钉
铁爬钉或称“铁锯 子”,用熟铁制作的 规格随山石的大小而 定。(长、宽、厚) 作用:用已加固山石 水平向及竖向的连接。 做法:铁爬钉内侧平 压于石下。
特点 :主要以观赏为主,
结合一些功能方面的作用, 体量较小而分散。
种类 :可分为特置、散置、
群置和对置等。
山石与建筑的结合形式
定义:用少量的 山石在合宜的部 位装点建筑,减 少人工气氛,增 加自然的气息
踏跺
概念:用自然山石做成的台 阶即为踏跺。 内容:每级台阶的高度 1030cm,每级都有向下2%的坡 度,以利排水,石级断面要 上挑下收,用小块山石拼合 的要上下交错,台阶踏面一 般为30-38cm。 形式:石级平列、互相错列、 径直而入、偏径斜上
特点:假山的体量大而集中,
可观可游,使人有置身于自然 山林之感。
种类:假山材料不同可分为土
山、石山、土石相间的山。
假山的功能作用
• 1.作为自然山水园的主景和地形骨架。 • 2.作为园林划分空间和组织空间的手段,结合作 为障景、对景、背景、框景、夹景。 • 3.运用山石小品作为点缀园林空间的陪衬建筑、 植物的手段。 • 4.用山石做驳岸、挡土墙、护坡和花台。 • 5.作为室内外自然的家具或器设。
山石与植物的结合形式
应用普遍的原因: 1. 江南 地下水位较高,土壤非水 不良,影响植物生长(牡 丹、芍药),故用花台种 植提高其种植地面的高程 相对降低了地下水位,以 利植物生长 2. 用花台组 织游览路线 3. 形体随机 应变,小可占角,大可成 山,充分利用空间。
花台
设计要求:1.花台的平面 轮廓和组合 :个体轮廓 就有曲折, 进出的变化 花台的组合要有大小相 间、主次分 明、疏密多 致、若断若 续、层次深 厚 2. 花台的立面轮廓要 有起伏变化:要有高低 变化,忌 “ 一码平 ” 3. 花 台的断面和细部要伸缩, 有虚实和藏露的变化。
避暑山庄假山实习
目录
1.实习准备 2.什么是假山?
3.假山的功能作用及材料
4.山石与建筑的结合形式 5.山石与植物的结合形式 6.山石单体的结合形式 7.实习总结
实习目的及准备
目的:了解假山及山石的结合形式
工具:纸、笔、手机
什么是假山?
定义:是以造景游览为主要目
的分地结合其他多方面的功能 作用,以土、石为材料,以自 然山水为蓝本并加以艺术的提 炼和夸张,用人工再造的山水 景物的通称。
铁扁担
两端成直角翘,翘头 作用于所支撑石梁两 端。
作用:用于加固山洞, 作为石梁下面的梁。 在作出挑山石的形式 时,常用于此设施。
银锭扣
为生铁铸成,分 大、中、小三种 规格。 作用:用以加固 山石间的水平联 系。 银锭扣
实习总结
1、需要的工具要提前准备好。 2、老师讲课的过程中要认真听重点
3、拍照片要找准点
Байду номын сангаас
蹲配
概念:体量 大而高的为 “ 蹲 ” ,体小而低的为 “ 配 ” , 蹲配务必在 建筑轴线两 旁有均衡的构图关系。 功能:1.具有装饰作用 2. 作为石级两 端支撑的梯 形基座 3. 遮挡踏跺两端 不易处理的侧面即有遮 挡作用。
蹲配
抱角
概念:建筑的外墙角 由山石成环抱势紧包 基角、墙角即为抱角。 抱角的体量要与墙体 所在的空间相协调, 做抱角的山石选材时 应考虑石与墙接触的 部位,特别是可见的 部位能吻合起来。
抱角
镶隅
概念:建筑的内 墙角用山石填镶 其中,即称为镶 隅。镶隅的体量 要与墙体所在的 空间相协调。
镶隅
回廊转折处的廊间山石小品
• 概念:在廊与墙之间。 • 作用:1.在很小的空 间中有层次和深次的 变化,2.诱导游人 3. 丰富沿途景色 4.使 建筑空间小中见大。
尺幅窗和无心画
概念:以“尺幅窗” 透取“无心画”是从 暗处看明处窗花有剪 影的效果,加以石景 以粉墙为背景,从早 到晚窗景因时而变。
假山的材料
• 1.材料:湖石(透、漏、瘦、皱)、房山 石、英石(白英、灰英、黑英)、灵璧石、 宣石、黄石、青石、石笋(白果笋、乌炭 笋、慧剑、钟乳石笋)。 • 2.其他石品:木化石、松皮石、石蛋、黄 蜡石。 • 3.常用的石类:湖石、青石、黄石、石笋。
置石
定义 :是以山石为材料作
独立性或附属性的造景布置, 主要表现山石的个体美或局 部的组合美,而不具备完整 的山形。
山石单体的结合形式
卡
下层由两块山石对峙 形成上大下小契口, 再于契口中插入上大 下小的山石。这样便 正好卡于契口中而自 稳。
剑
以竖长形象取胜 的山石直立如剑 的做法。 特点:有峭拔挺 立,刺破青天之 势。
剑
悬
在下层山石内倾 环拱形成的竖直 垂下,插进一块 上大下小的长条 形的山石,由于 上端被洞口扣住, 下端便可倒悬当 中。
悬
斗
置石呈向上拱 状,两端架于 二石之中空而 起。若自然岩 石的环洞或下 层崩落的孔洞。
斗
接
挎
山石某一侧面过于平 滞,可以一石以全其 美,称为"挎"。挎石 可利用茬口咬压或上 层镇压来稳定必要时 加钢丝绕定。钢丝要 藏在石的凹纹中,或 用其他方法加以掩饰。
挎
拼
在比较大的空间 里,因石材太小, 单独安置会感到 零碎时,可以将 数块以至数一块 山石拼成一整块 山石的形象 . 这种 做法称为“拼”。
