朱明-自动变速器构造与维修2-液压传动与控制系统
授人以鱼不如授人以渔
（1）油压调节类
朱明工作室
zhubob@
这些阀能产生各种油压。 主要有主调阀、副调阀、减压阀、节气门阀、速控阀等。 主调阀： 将油泵产生的液压调节后形成主油路压力Pm，作为 整个液压系统中各阀的基础液压，可通过主油路压力检测口 测量Pm 。 Pm的大小与控制手柄的位置、节气门的开度和车速有 关。 发动机怠速，前进档位时： Pm =4-10kg/cm2， 倒档位时： Pm =6-15 kg/cm2 。
液压控制系统内的 阀门种类有： 调节阀、控制阀、 缓冲阀等。 调节阀可分为球阀、 活塞式和滑阀式。 作用是调节液压系 统内的最高压力。
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
液压控制系统内的 阀门种类有： 调节阀、控制阀、 缓冲阀等。 调节阀可分为球阀、 活塞式和滑阀式。 作用是调节液压系 统内的最高压力。
授人以鱼不如授人以渔
主调阀
朱明工作室
zhubob@
授人以鱼不如授人以渔
（1）油压调节类—主油路调压阀
主油路调压阀的组成： 由阀芯、弹簧、柱塞、柱塞套等组成。 主油路调压阀的作用： 1、用于操作变速器内的离合器和制动器工作； 2、用于进一步调节变速器内的其他压力；
朱明工作室
zhubob@
机油泵 机油泵的作用是： 输送工作油液至 液力变矩器、向 液压控制系统提 供工作压力、润 滑行星齿轮装置。 机油泵由：泵体、 泵盖、主动齿轮、 从动齿轮等组成。
朱明工作室
zhubob@
授人以鱼不如授人以渔
朱明工作室
第四节
液压控制装置
zhubob@
齿轮式油泵
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
缓冲阀的种 类有球式和 活塞式等。 作用是使进 入伺服机构 的液压缓慢 地升高，以 减小伺服活 塞接合时产 生的冲击。
朱明工作室
zhubob@
授人以鱼不如授人以渔
换档执行器的结构与原理
1、离合器
授人以鱼不如授人以渔
1、内啮合齿轮式油泵
结构组成：
朱明工作室
zhubob@
内啮合式齿轮泵由泵盖、泵壳、小齿轮和内齿轮等组成。泵盖上的花键用于 固定液力变矩器单向离合器的内座圈。小齿轮上有两个凸起，液力变矩器泵轮的 两个凹槽插到小齿轮的两个凸起上，带动小齿轮转动，小齿轮带动内齿轮转动， 泵体上有一个月牙形隔板，将工作腔分成吸油腔和压油腔。
授人以鱼不如授人以渔
三.换档控制原理
朱明工作室
zhubob@
将节气门开度信号、车速信号、换档控制手柄的位置信号等转变成液压信号， 利用液压传动原理，由液控装置向执行元件输送压力油，使其工作，以得到不同 的档位。
授人以鱼不如授人以渔 液压控制原理
2、自动变速器液压控制系统的组成和 主要部件的结构及工作原理
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
控制阀的种类有手 控式、液压弹簧式 等。 作用是改变工作液 的流向。
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
控制阀的种类有手 控式、液压弹簧式 等。 作用是改变工作液 的流向。
授人以鱼不如授人以渔
朱明工作室
zhubob@
1、液压控制系统慨述
当需要升高管路内的液 压以供操纵活塞时回油 管路必须守全关闭。 活塞上得到的压力等于 机油泵输出的压力×活 塞的受压面积。 此时如果机油泵的转速 升高，输出的工作液的 流量和压力随之增大， 活塞得到的压力就越大。
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
液压控制系统内的 阀门种类有： 调节阀、控制阀、 缓冲阀等。 调节阀可分为球阀、 活塞式和滑阀式。 作用是调节液压系 统内的最高压力。
、液压控制系统慨述
叶片式油泵
授人以鱼不如授人以渔
第四节
液压控制装置
朱明工作室
zhubob@
转子式油泵
授人以鱼不如授人以渔
2、阀板总成
朱明工作室
zhubob@
阀板由很多液压阀组成，高度集成在一起，形成一个 总成，对于纯液压控制式AT，根据阀所起作用的不同，可 以将阀分为下列四类： （1）油压调节类 （2）换档控制类 （3）换档品质优化类 （3）变矩器控制类
授人以鱼不如授人以渔
2、自动变速器液压控制系统的组成和主要部件 朱明工作室 的结构及工作原理
主调节阀 主调节阀的作 用是调整通往 各元件的液压 （管路压力）， 使发动机的功 率与车速保持 一致，以防止 发动机功率损 失。
3、带式制动器
带式制动器的组成
朱明工作室
zhubob@
制动鼓：制动鼓与行星齿轮的某一元件相连接。 制动带：围在转鼓的外缘上，它的外表面是钢带，内表面有摩擦材料。 制动带的一端用锁销固定在自动变速器壳体上，另一端与油缸的推杆 相接触。 油缸：油缸固定在自动变速器壳体上，其内部有活塞和推杆相连接。
1、液压控制系统慨述
液压控 制系统 一般由 机油泵、 控制阀 门、伺 服系统、 管路、 油底壳 等组成。
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
机油泵从油底 壳抽出工作液 并将其压缩， 再将它输送到 液压管路中， 如果机油泵排 出的工作液经 回油管路回到 油底壳，则管 路内的压力保 持恒定，无作 用于活塞的压 力。
片式离合器的特点：
1、摩擦区宽，额定扭矩大；
朱明工作室
zhubob@
2、采用增加或减少离合器片数量的方法能方便地改变扭矩； 3、改变ATF油压改变扭矩； 4、均为湿式摩擦状态，摩擦磨损小，无须经常间隙调整；
授人以鱼不如授人以渔
2、片式制动器
结构组成：
朱明工作室
zhubob@
授人以鱼不如授人以渔 制动器工作过程
液压控制装置
一.作用： （1）泵油并调节油路压力，
朱明工作室
zhubob@
（2）向换档执行元件提供压力油以控制档位变化，
（3）控制液力变矩器的锁止及其ATF油的冷却，
（4）控制各摩擦表面的润滑。
二.组成：
油泵、阀板总成、散热器、控制管路、ATF油滤 清器。
授人以鱼不如授人以渔
工作原理
朱明工作室
zhubob@
液力变矩器的泵轮带动小齿轮转动，小动齿轮又带动内齿轮转动， 齿轮脱离啮合，容积变大产生吸力，将油吸入。当齿轮进入啮合，容积 变小，将油泵出。
授人以鱼不如授人以渔 齿轮泵工作原理
第四节
液压控制装置
朱明工作室
zhubob@
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
液压控制系统内的 阀门种类有： 调节阀、控制阀、 缓冲阀等。 调节阀可分为球阀、 活塞式和滑阀式。 作用是限制液压系 统内的最高压力。
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
离合器结合过程 授人以鱼不如授人以渔
朱明工作室
zhubob@
授人以鱼不如授人以渔
问题：
朱明工作室
zhubob@
离合器内部只有一条油道，在离合器分离时，部分液压油在惯性 力的作用下不易排出滞留在液压腔内，导致离合器分离不彻底。
解决：
在离合器的活塞内装有单向阀
授人以鱼不如授人以渔 单向阀工作过程
朱明工作室
zhubob@
第二节
液压传动与液压控制系统
主讲：朱明
高级技师、经济师、工程师 高级技能专业教师 汽车维修工高级考评员
授人以鱼不如授人以渔
自动变速器液压控制系统
朱明工作室
zhubob@
教学内容： 1、液压控制系统的慨述。 2、自动变速器液压控制系统的组成和主要部件的结构及工作 原理。 3、各档位液压油路图。
液压控制系统内的阀 门种类有： 调节阀、控制阀、缓 冲阀等。 调节阀可分为球阀、 活塞式和滑阀式。 作用是限制液压系统 内的最高压力。
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
液压控制系统内的阀 门种类有： 调节阀、控制阀、缓 冲阀等。 调节阀可分为球阀、 活塞式和滑阀式。 作用是限制液压系统 内的最高压力。
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
控制阀的种类有手 控式、液压弹簧式 等。 作用是改变工作液 的流向。
朱明工作室
zhubob@
授人以鱼不如授人以渔
1、液压控制系统慨述
缓冲阀的种 类有球式和 活塞式等。 作用是使进 入伺服机构 的液压缓慢 地升高，以 减小伺服活 塞接合时产 生的冲击。
工作原理
朱明工作室
zhubob@
当需要制动行星架时，控制油压进入活塞油缸，推动活塞压缩回位弹簧， 将摩擦片、钢片压紧，由于钢片与自动变速器壳体相连接，所以行星架制动 不转。 制动器不起作用时，控制油液排出油缸，由于回位弹簧的作用，活塞回 到原来位置。
制动器工作过程 授人以鱼不如授人以渔
授人以鱼不如授人以渔
带式制动器的工作原理
朱明工作室
zhubob@
当油缸无油压时，制动带与制动鼓之间有一定的间隙，制动鼓可随与 它相连的行星排元件一同转动。 当油缸油压升高时，油压作用在活塞上推动活塞，使之克服回位弹簧 的作用力而移动，活塞上的推杆随之向外伸出，将制动带压紧在制动鼓上， 因此制动鼓被固定而不能转动，此时制动器处于制动状态。
朱明工作室
zhubob@
朱明zhubob汽车电气设备维修(备课)
一、前言（5'）随着汽车电子技术的不断发展，汽车电气设备已成为汽车整体不可分割的重要部分。
若把汽车视为人体，发动机相当于心脏，底盘相当于骨架，车身相当于皮肤，电气设备则相当于神经系统。
二、讲授内容（75'）汽车技术状况随着行驶里程及时间的变化会逐渐变差，其原因是零件不可避免地存在一定形式的耗损。
零件耗损主要形式有磨损、老化、疲劳、变形、缺陷、腐蚀、击穿、烧毁和意外损伤。
汽车技术状况变化速度取决于配件制造质量、燃润料品质、汽车运行条件、驾驶员操作技术水平及汽车维修质量。
汽车部分或完全丧失工作能力的现象称故障，通常表现为声响异常、流体泄漏、温度过高、工况突变、动力下降。
特殊气味、油耗过甚、外观异常、机身振抖。
为保持汽车良好技术状况，避免故障产生，我国实行“定期检测、强制维护、视情修理”的汽车维修制度。
汽车维护是指为保持汽车完好技术状况和工作能力而进行的作业，其主要内容有清洁、检查、补给、调整、紧固和排故。
汽车维护分定期维护和非定期维护两类，定期维护分日常维护、一级维护、二级维护三个等级。
非定期维护有走合期维护和换季维护。
汽车修理是为恢复汽车完好技术状况或工作能力及延长使用寿命而进行的作业。
汽车修理按修理对象及深度可分为汽车大修、汽车小修、总成修理、零件修理。
电气大修通常结合整车大修进行。
汽车检测是在不解体情况下．凭借专用仪器设备对汽车各主要总成的技术状况检查。
我国汽车工业起步较晚．改革开放后汽车工业得到了迅速发展。
过去相当长的时间里．汽车电气检测诊断均以人工诊断为主．随着微机控制(即电脑控制)系统在汽车上的广泛应用．汽车维修电工作业难度也日趋增大．涉及的知识由单一的电气知识逐渐变为与汽车发动机、底盘及车身均相关的综合知识。
虽然一些电控系统具有自诊断功能．但各汽车制造厂的故障编码却不相一致．因此汽车电气设备诊断已趋向应用智能型汽车专用数字万用表、汽车微机控制系统专用测试设备发动机综合测试仪作不解体检测诊断。
朱明-底盘自动变速器教学标准
朱明工作室zhubob汽车专业模块课程教学标准之七《汽车底盘二模块》内容目录Ⅰ．教学内容及教学要求标准Ⅱ．教师配置标准Ⅲ．教学场地、教学设备配置标准Ⅳ．课程应知、应会考核大纲Ⅴ．课程试题库Ⅰ.教学内容及教学要求标准课题序号课题名称教学内容教学要求第一单元自动变速器概述1.自动变速器的组成、作用2.自动变速器的分类3.自动变速器的型号3.自动变速器的特点1．了解自动变速器的分类和结构2．理解自动变速器的工作原理3．掌握自动变速器型号识别第二单元课题一自动变速器的拆装1.液力变矩器2.行星齿轮机构3.液压控制系统4.电子控制系统1．熟悉各总成的装配关系2．熟悉各总成的名称3．熟练掌握自动变速器的拆装方法和要求课题二自动变速器总成的拆装1.液力变矩器的拆装2.行星齿轮机构的拆装3.液压控制系统的拆装4.电子控制系统的拆装1．熟悉各总成零部件的名称和装配关系2．掌握各总成的拆装和检查第三单元课题一液力变矩器的工作原理1．液力变矩器的结构2．液力变矩器的性能3．液力变矩器的工作原理理解液力变矩器的工作原理课题二液力变矩器的检验方法1．单向离合器的检查2．驱动盘偏摆的测试和齿圈检查3．变矩器轴套偏摆的测量掌握液力变矩器的各项检验方法第四单元课题一机械变速机构的工作原理1．行星齿轮变速机构的结构与工作原理2．拉维娜式变速机构的结构与工作原理3．平行轴式齿轮变速机构的结构与工作原理1．熟悉各种变速机构的结构2．理解各种变速机构的工作原理课题二行星齿轮变速系统的拆装1．前、后驱动行星齿轮变速系统的拆装特点2．前、后驱动行星齿轮变速系统的拆装要求掌握行星齿轮变速系统的拆装方法和要求第五单元课题一液压控制系统的工作原理1．流体力学基础2．液压元件的结构及工作原理3．液压控制系统的组成和功能1．掌握流体力学基础知识2．理解液压元件的工作原理3．熟悉液压控制系统的组成和功能课题二液压控制系统的检查1．油泵的检查2．阀体的分解掌握油泵的检查和阀体的分解第六单元课题一电子控制系统的工作原理1．电子控制元件的结构和工作原理2．自动变速器的电子控制技术1．熟悉自动变速器电子控制系统的结构2．理解自动变速器电子控制系统的工作原理课题二电子元件的检测1．电磁阀的检测2．传感器的检测3．控制开关的测试掌握电控元件的检测方法第七单元课题一自动变速器的使用与维护1．自动变速器的使用2．自动变速器的维护1．熟悉自动变速器的使用和维护要求2．掌握自动变速器维护项目的操作课题二自动变速器的检查1．节气门位置的检查2．换档连杆机构的检查3．空档起动开关的检查4．强制降档开关的检查掌握自动变速器的各项检查方法课题三自动变速器的试验1．失速试验2．液压试验3．时滞试验4．道路试验掌握各项试验的方法第八单元课题一自动变速器故障码的读取1．自动变速器基本故障的诊断2．自动变速器故障码的读取1．掌握故障码的含义2．熟悉故障码的读取方法课题二自动变速器故障码的消除自动变速器故障码的消除掌握自动变速器故障码的消除方法Ⅱ．教师配置标准1.教师人数据劳动部劳培86年9号文，结合广东省技工学校的实际，广东省劳动厅1999年制定的《广东省技工学校教学质量督导细则》对1000学生以上学校教师与学生人数比例配置的标准是1：18～1:22，而2007年广州市对技工学校的教师编制标准为1：19。
朱明-自动变速器构造与维修1-1概述
授人以鱼不如授人以渔
18
一、自动变速器的概念
朱明工作室
zhubob@
3.自动变速器概念
自动变速器是根据汽 车各种行驶条件自动适时 地实现自动换档的变速器， 无需驾驶员进行离合器操 作。
定义 自动变速器是由液力变矩 器和齿轮式自动变速系统组合 而成的。目前绝大多数的自动 变速器是由电子控制的，简称 电控液力自动变速器（EAT）
授人以鱼不如授人以渔
20
二、自动变速器的特点和工作过程 1.特点
朱明工作室
zhubob@
(1) 优点： ①汽车起步平稳，能平滑无冲击换档，从而提高车辆的舒适性。 ②能自动适应行驶阻力的变化，根据实际驾驶条件自动选择最合 适的传动比来行驶，有利于提高汽车的动力性和平均车速。 ③能以很低的车速稳定行驶，以提高车辆在坏路面上的通过性。 ④液力传动的工作介质是液体，因此能减轻汽车传动系的冲击和 振动，因而提高了零部件的使用寿命，同时避免发动机运行中因外界 负荷突然增大而熄火。 ⑤驾驶操作简单方便，大大地减轻驾驶员的劳动强度，有利于提 高行车安全。 (2) 缺点： ①结构比较复杂。 ②制造成本较高。
自动变速器(AT：Automatic Transmission)
自动变速器，又称自动档。自动变速器由：液力变扭器、行星齿轮变速 器、控制机构组成，利用车速和负荷(油门踏板的行程)进行双参数控制，挡 位根据上面的两个参数来自动升降。
电控机械变速箱 (AMT：Automated Mechanical Transmission )
扭矩是一种趋于（或试图）产生旋 转的力。扭矩和速度成反比，如果一个 大扭矩施加于汽车车轮时，车轮能以巨 大的力向前移动，另外，车辆车速高， 施加于车轮的扭矩则小。
朱明-汽车底盘模块教学-传动系变速箱1
朱明工作室
zhubob-
1、啮合齿轮的齿数比决定转速或扭矩。 2、传动过程的轴数，决定旋转的方向。
传动比
＝输入轴转速 输出轴转速。
传动比
＝输入轴齿数 输出轴齿数的倒数。
传动比 >1是减速增扭传动。 传动比 <1是增速减扭传动。 输入轴 输出轴轴数是偶数，旋转方向相反 输入轴 输出轴的轴数是奇数，旋转方向相同
朱明工作室
zhubob-
讲授内容（70´）
四 输 出 动 力
输分 分 出配 动 动转 器 力矩 、 。、
三 实 现 空 档
速起 中 滑动 断 行、 动 。怠 力 、
二 实 现 倒 车 出 满
车 库 市 场 。 足 掉 头 、 进
一 减 速 增 扭
行 驶 条 件 适 应 多 变 的
朱明工作室
zhubob-
自动变速器工作原理
朱明工作室
zhubob-
1、液力变矩器：离合器一节已作了简单介绍。 2、行星齿轮系统：减速增扭。 3、液压控制系统：自动控制行星齿轮的组合变 换。 4、手动联杆机构（操纵杆） 5、壳体、工作液、散热系统等。 现代汽车电液机械传动自动变速（ECT)，使用 车载计算机（ECU），根据获得的信号操控液压装 置的执行机构，实现自动换档。 有关自动变速的新技术，将在《现代汽车》课 程力进行深造。
传动比ｉ＝ A齿轮转速 /B齿 朱明工作室 zhubob- 转速 ＝1/A轮齿数/1/B轮齿数 ＝输入轴转速/输出轴转速
ｉ>1为减速传动，即增扭
传动。ｉ<1为增速传动。即 扭矩降低。
朱明工作室
zhubob-
堕轮

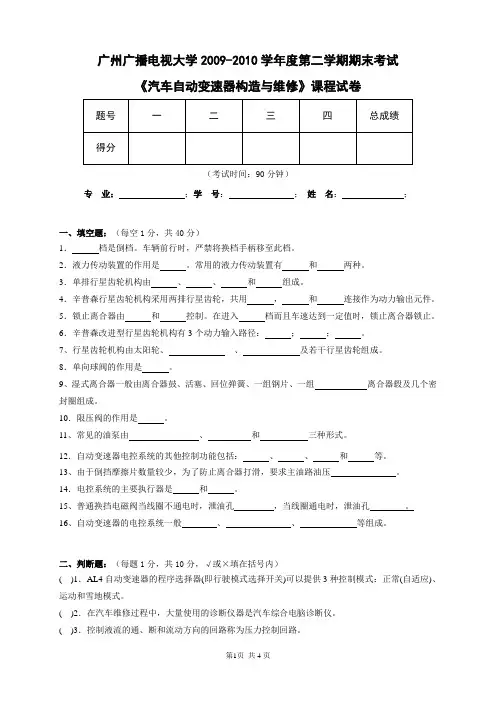

《自动变速器》试题-B卷(朱明zhubob)
