气动元件在制造业中的应用
气动元件原理
气动元件原理引言：气动元件是指利用气体流体动力学原理实现机械运动的元件。
它们通常由气动执行器、气动驱动器、气动控制元件等组成。
在各种工业自动化领域中广泛应用，如制造业、化工、石油、电力等。
本文将从气动元件的原理出发，介绍其工作原理和应用。
一、气动元件的工作原理1. 压缩空气供给气动元件工作的基础是压缩空气的供给。
一般情况下，压缩空气由压缩机产生，并通过管道输送到气动元件。
压缩空气具有较高的储能能力和传递能力，可以实现气动元件的动力驱动。
2. 气动执行器的工作原理气动执行器是气动系统中的重要组成部分，常用的气动执行器有气缸和气动阀。
气缸是利用压缩空气的动力来实现线性运动的装置，它通过控制压缩空气的进出来实现物体的推拉。
气动阀则是用于控制气缸的进气和排气，进而控制气缸的运动。
3. 气动驱动器的工作原理气动驱动器是将压缩空气的能量转化为机械能的装置。
常见的气动驱动器有气动马达和气动振动器。
气动马达是利用压缩空气的能量驱动转子进行旋转运动的装置，广泛应用于机械传动系统中。
气动振动器则是利用压缩空气的能量产生振动，用于输送、筛分和振动清洁等工艺中。
4. 气动控制元件的工作原理气动控制元件包括压力调节阀、流量控制阀、方向控制阀等。
压力调节阀用于调节系统中的压力，以满足不同工艺的需求。
流量控制阀则用于调节气体流量，控制气动元件的运动速度。
方向控制阀则用于控制气动元件的运动方向，实现不同的动作。
二、气动元件的应用1. 制造业在制造业中，气动元件广泛应用于机械加工、装配线等方面。
气动元件的快速响应和稳定性能，使其成为自动化生产线的理想选择。
例如，气缸可以用于控制工件夹持、上下料等动作；气动阀可以用于控制液压系统的启闭；气动马达可以用于驱动旋转机械等。
2. 化工在化工行业中，气动元件被广泛应用于流体控制、输送和混合等方面。
例如，气动控制阀可以用于调节流体的压力和流量，实现精确的控制；气动振动器可以用于搅拌、振动筛分等工艺中，提高生产效率。

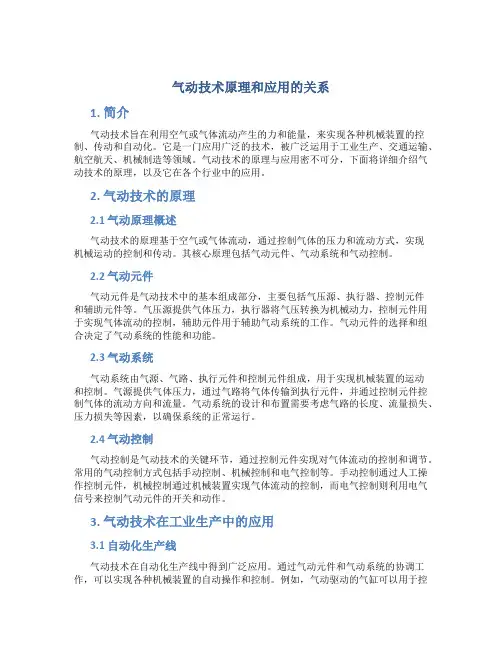

气动技术原理和应用的关系
气动技术原理和应用的关系1. 简介气动技术旨在利用空气或气体流动产生的力和能量，来实现各种机械装置的控制、传动和自动化。
它是一门应用广泛的技术，被广泛运用于工业生产、交通运输、航空航天、机械制造等领域。
气动技术的原理与应用密不可分，下面将详细介绍气动技术的原理，以及它在各个行业中的应用。
2. 气动技术的原理2.1 气动原理概述气动技术的原理基于空气或气体流动，通过控制气体的压力和流动方式，实现机械运动的控制和传动。
其核心原理包括气动元件、气动系统和气动控制。
2.2 气动元件气动元件是气动技术中的基本组成部分，主要包括气压源、执行器、控制元件和辅助元件等。
气压源提供气体压力，执行器将气压转换为机械动力，控制元件用于实现气体流动的控制，辅助元件用于辅助气动系统的工作。
气动元件的选择和组合决定了气动系统的性能和功能。
2.3 气动系统气动系统由气源、气路、执行元件和控制元件组成，用于实现机械装置的运动和控制。
气源提供气体压力，通过气路将气体传输到执行元件，并通过控制元件控制气体的流动方向和流量。
气动系统的设计和布置需要考虑气路的长度、流量损失、压力损失等因素，以确保系统的正常运行。
2.4 气动控制气动控制是气动技术的关键环节，通过控制元件实现对气体流动的控制和调节。
常用的气动控制方式包括手动控制、机械控制和电气控制等。
手动控制通过人工操作控制元件，机械控制通过机械装置实现气体流动的控制，而电气控制则利用电气信号来控制气动元件的开关和动作。
3. 气动技术在工业生产中的应用3.1 自动化生产线气动技术在自动化生产线中得到广泛应用。
通过气动元件和气动系统的协调工作，可以实现各种机械装置的自动操作和控制。
例如，气动驱动的气缸可以用于控制工件的上下移动，气动阀门可以用于控制流体的开关和流向等。
气动技术的应用可以提高生产效率，降低人工成本，并保证生产过程的稳定性和可靠性。
3.2 车辆制造气动技术在车辆制造中也有着重要的应用。
气动元件的研究和应用
气动元件的研究和应用气动元件是气动控制系统中的重要组成部分，广泛应用于机械、自动化、制造等领域。
在工业自动化领域，气动元件以其价格低廉、可靠性高、使用方便等特点，已成为工程师们广泛选择的控制元件之一。
一、气动元件的种类和结构气动元件是指用于控制和转换气压能够进行气动控制的机电元件。
气动元件可以分为执行元件和控制元件两大类。
执行元件一般指气动缸、气动马达等，而控制元件则包括气控阀、气压传感器等。
气动元件的结构复杂多样，包括气压驱动装置、导向元件、单向元件、节流元件、控制元件、连接构件等。
气动缸是气动元件中最为常见的执行元件之一，主要用于机械传动系统中的直线运动。
气动缸分为活塞式气缸和膜片式气缸两种，按照安装的方式不同，也可分为直接安装式和弹簧返回式。
气控阀则是气动控制系统中最为重要的控制元件之一，主要用于控制气流的流向、压力和速度等参数。
按照结构分，气控阀可以分为直通式、单向式、双向阀等多种类型。
二、气动元件的应用领域气动元件应用简单、使用方便，广泛应用于各个领域。
比如在机械制造领域，气动元件作为常用力控制系统，被应用于工作台、平衡系统、生产线等地方。
在汽车制造领域，气动元件也是必不可少的控制元件之一，被应用于制动系统、螺纹锁紧、气门控制等方面。
在化工生产设备中，气动元件也被广泛应用于压缩机控制、泵阀控制、气动阀门控制等方面。
与传统的机械控制方法相比，气动元件控制系统具有其独特的优势。
首先，气动元件的速度比较快，动作灵敏，可以快速响应，同时操作比较稳定；其次，气动元件具有良好的可靠性和耐用性，可以在较恶劣的工作环境中使用；此外，气动元件还可以通过不同的配置方式来实现多种不同的应用，大大增强了其应用范围。
三、气动元件的研究和发展趋势随着自动化技术的不断发展，气动元件的应用也得到了进一步的扩展和深化。
在气动元件的研究和发展中，有以下几个趋势：1. 高效能性随着气动控制系统的发展，越来越多的气动元件具备能够实现更高效能性的能力。
气动控制元件简介与应用概要
气动控制元件简介与应用概要
气动控制元件是指通过气动原理实现控制和调节气体流动和压力的元件，广泛应用于
工业自动化领域。
本文将为您介绍几种常见的气动控制元件及其应用。
1. 气缸
气缸是一种将压缩空气转化为机械运动的气动执行元件。
通过改变进出口的气体流量
和压力，使气缸活塞能够做直线运动，从而实现机械臂、升降装置等工业自动化装备的运
动控制。
2. 液压缸
液压缸与气缸类似，不同之处在于使用液体作为介质。
液压缸具有更大的推力和更平
滑的运动，适用于对力和速度有严格要求的工业应用，如液压升降器等。
3. 气动阀门
气动阀门是控制气流进出的元件，可用于开关、调节和方向控制等任务。
其中最常见
的是二位二通和二位三通气动电磁阀，可使用电磁铁控制气体流向和压力，实现气动元件
的动作控制。
4. 风速计
风速计是一种测量气体流速的设备，可用于测量压缩空气的流速和压力，并调节气体
流速。
常见的风速计有叶片式风速计、热线风速计等，广泛用于风力发电、空气动力学试
验等领域。
5. 气动扩散器
气动扩散器是利用高速气流穿过特殊设计的喷嘴，产生均匀分布的气流和颗粒的元件。
气动扩散器可用于气体混合、干燥、气体分离等领域，如用于水泥熟料的均匀混合，以及
生物质颗粒的干燥和输送。
总结：
气动控制元件作为工业自动化领域中不可或缺的组成部分，在现代工业中扮演着重要
的角色。
气缸、液压缸、气动阀门、风速计、气动扩散器等常见的气动控制元件，各自有
着特定的应用领域，它们的不断发展与完善，将进一步推动工业自动化的发展。
气动元件的应用领域
气动元件的应用领域气动元件是指利用气体流体动力学原理，通过气体的压力和流动来实现机械传动、控制和执行功能的元件。
它具有体积小、重量轻、动作速度快、可靠性高等特点，被广泛应用于各个领域。
一、工业自动化领域在工业自动化领域，气动元件被广泛应用于各种机械设备的传动和控制系统中。
例如，气缸作为一种常见的气动元件，常用于工业机械的运动控制和位置调整。
气缸能够通过控制气体的进出，实现线性运动，广泛应用于自动化生产线上的工件夹持、装配和定位等工作。
二、航空航天领域在航空航天领域，气动元件被广泛应用于飞机和航天器的控制系统中。
例如，飞机上的襟翼和尾翼等控制面通常采用气动元件来实现。
通过控制气体的流动，可以调整控制面的角度，从而改变飞机的姿态和飞行状态。
此外，气动元件还可以用于航天器的姿态控制和推进系统，实现航天器在太空中的精确操控和定位。
三、汽车工业领域在汽车工业领域，气动元件被广泛应用于汽车的制动系统和悬挂系统中。
例如，汽车制动系统中的制动器通常采用气动元件来实现。
通过控制气体的压力和流动，可以实现汽车制动器的打开和关闭，从而控制汽车的行驶速度和停车距离。
此外，气动元件还可以用于汽车的悬挂系统，通过控制气体的压力调节悬挂系统的硬度，以提高汽车的悬挂性能和行驶稳定性。
四、医疗器械领域在医疗器械领域，气动元件被广泛应用于各种医疗设备的控制和执行系统中。
例如，呼吸机是一种常见的医疗设备，它通过控制气体的流量和压力，帮助病人实现呼吸功能。
气动元件在呼吸机中起到关键作用，能够精确控制气体的流量和压力，以满足病人的呼吸需求。
此外，气动元件还可以应用于手术器械、注射器等医疗设备中，实现精确的运动控制和操作执行。
五、机器人领域在机器人领域，气动元件被广泛应用于各种机器人的动力和控制系统中。
例如，工业机器人常用的气动元件包括气缸、气动阀等。
气动元件能够实现机器人的精确运动和位置调整，从而提高机器人的工作效率和精度。
此外，气动元件还可以应用于人形机器人的动作控制和手部操作执行，实现机器人的仿人动作和灵活性。
气动技术特点及应用
气动技术特点及应用气动技术是一种利用气体流动和压缩来实现机械工作的技术。
它的特点主要包括以下几个方面：高效可靠、使用方便、成本较低、安全环保以及广泛的应用领域。
首先，气动技术具有高效可靠的特点。
气体流动和压缩是通过气动元件（如气压机、气缸等）来实现的，其动力传递效率相对较高。
同时，气动元件的工作原理简单可靠，损坏率较低，使用寿命较长，能够在恶劣环境下正常工作，因此具有较高的可靠性。
其次，气动技术使用方便。
由于气体易于压缩和扩散，气动系统的布置和安装相对较简单。
与液压系统相比，气动系统不需要考虑液体连通性和泄漏等问题，减少了安装和维护的难度。
此外，气动元件的体积较小，重量较轻，易于携带和移动。
第三，气动技术的成本较低。
气体是我们生活中普遍存在的物质，相对比较容易获取和利用。
与液压系统相比，气动系统不需要考虑液体油品的存储和处理成本，减少了维护和更新的费用。
此外，气动元件的制造成本相对较低，因此整个气动系统的成本相对较低。
第四，气动技术具有良好的安全环保性。
由于气体是可压缩的，当气动系统遭受外部冲击时，能够通过气体自身的缓冲性质而吸收部分冲击力，从而保护设备以及使用者的安全。
此外，气体流动不会导致污染，对环境相对较友好。
最后，气动技术具有广泛的应用领域。
在制造业中，气动技术被广泛应用于生产线的自动化生产和工艺流程的控制中。
例如，气动元件可以用于控制机械臂的运动、物品的装配、包装等工作。
此外，气动技术还广泛应用于汽车、航空、船舶等交通工具的制造和控制，以及冶金、矿山、化工等工业领域的设备驱动和工艺控制中。
综上所述，气动技术具有高效可靠、使用方便、成本较低、安全环保以及广泛的应用领域等特点。
随着科学技术的不断发展，气动技术在各个领域中的应用也在不断扩大和深化。
相信在未来，气动技术将继续以其独特的优势和特点，在工业生产和科技创新中发挥更大的作用。
气动元件在自动化设备中的应用研究
气动元件在自动化设备中的应用研究气动元件是自动化设备中常用的一种控制元件，它能够将气体能转化为机械能，实现自动化系统的控制功能。
本文将从气动元件的基本原理、应用场景以及研究进展三个方面探讨气动元件在自动化设备中的应用研究。
一、气动元件的基本原理气动元件的核心原理是利用气体压缩和排放产生的能量，通过阀门、气缸等控制元件进行调节和控制。
其中，阀门是气动元件的重要组成部分，它可以控制气体的流通、截断和调节。
气缸则是将气体能转化为机械能的装置，广泛应用于自动化设备中的执行元件。
除此之外，还有气源处理装置、连接件等配套元件，构成了完整的气动控制系统。
二、气动元件的应用场景1. 生产制造行业：在各类生产制造行业中，气动元件广泛应用于传送、搬运、组装等环节，提高了生产效率和品质。
例如，在汽车制造中，气动元件可用于汽车装配线上的自动化工艺，实现零部件的装配和检测。
在电子生产中，气动元件可用于半导体生产线上的芯片装配、封装等工序。
2. 包装行业：包装行业对速度和准确性要求较高，气动元件具有灵敏度高、响应速度快的特点，使其成为包装设备的理想选择。
例如，在包装机械中，气动元件可用于包装袋的封口、切割和压力控制等关键环节，提高了包装速度和效果。
3. 机械设备：在各类机械设备中，气动元件常用于控制、传动和执行系统。
例如，在数控机床中，气动元件可用于实现刀具的快速切换和夹紧，提高了机床的加工效率。
在装卸设备中，气动元件可用于实现物料的输送和定位，提高了生产线的自动化程度。
三、气动元件应用研究的进展随着自动化技术的不断发展，气动元件在应用研究领域也取得了一系列进展。
其中，液压气动技术是气动元件应用研究的重要方向之一。
通过将液压和气动两种能源相结合，可以实现更大的功率输出和更高的运动速度，使得自动化设备具备更高的工作效率和精度。
另一个研究热点是气动元件的智能化应用。
通过引入传感器、控制器等智能元件，使得气动元件具备感知、判定和决策的能力，实现自动化控制的智能化。
气动工程技术在机械制造行业的应用,写5000字
气动工程技术在机械制造行业的应用，写5000字气动工程技术在机械制造行业中是一种非常重要的技术，它主要应用于设计和制造工业中各种机械、气体系统及其元件。
它能够满足机械工业中各类机械元件、夹具、流体动力系统及装备等设计与制造的需求。
气动工程技术主要包括气体动力学、气动控制技术、气动测量技术和安全技术等几方面。
其中气动动力学包括气动传动原理、动力机构的计算与设计、气动储能装置的设计及其运行原理等；气动控制技术包括活塞式气动元件的设计、活塞杆的选择原理、气缸的振动降低技术、带有应力的气缸阀的控制原理及其驱动装置等；气动计量技术主要是指气动流量计、压力传感器、温度计、气体流量控制装置以及信号处理系统等技术，其中包括电子气动信号处理等技术；安全技术包括气体安全技术、诊断技术、故障检测技术等。
气动工程技术在机械制造行业的应用非常广泛，主要是为了提升机械系统的性能和可靠性，提高产品的质量水平。
这种技术的典型应用包括：机床的定位、操作及检测机械部件的定位；采用气动夹具将机械零部以及整体零件夹紧法兰；采用气动机械手实现非线性移动；采用活塞式气缸操作夹具夹紧机械部件；采用气体流量计及温度计检测机械系统的工作受力状态；用气动驱动装置操作机械机构的旋转、摆动；采用传感器实现气动元件的特殊控制。
此外，气动工程技术还被广泛应用于航空、航天、军工、机械、化工、汽车、矿山、环保等行业。
气动工程技术关键在于能够根据客户需求设计出可以安全运行的有效动力系统，使系统具有可靠性、安全性和稳定性。
因此，也可以将气动工程技术应用于机械设备的检测及安全控制，提高生产稳定性，确保生产安全。
综上所述，气动工程技术在机械制造行业中有着重要的意义，它不仅可以提高机械系统的效率，而且还能够提高机械系统的可靠性、安全性和稳定性。
未来，气动工程技术将在机械制造行业的应用越来越广泛，发挥重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动元件在制造业中的应用
中美合作诺华机电制造有限公司 黄伟明图1 自动钻床
摘 要 介绍气动元件在制造业中的应用。
关键词 标准气缸 特殊气缸 应用
随着工业技术的发展,推动着低成本
自动化,气动元件的应用已经扮演着相当
重要的角色,无论是传统的手动操作机械,
还是中小型加工机械,甚至大规模的工业
生产线,若能将机械机构适当地加以改良,
采用气动元件尤其是一些行业采用专用气
缸,就可以将原来的手动操作变为半自动
或全自动,而且动作迅速,精度提高。
气动元件在工业生产中得到了越来越
广泛的应用,笔者根据15年来从事气动元
图2 精密车床图3 组装机械手
件的研究和应用的经验,列举了标准气缸
和特殊气缸产品在各行业中应用的例子。
实践证明得到了良好的效果。
1 钻床和铣床的切削进给,都要求运动
平稳,除了可以采用液压为动力达到稳速
和强力的要求以外,在轻加工方面,采用
气压为动力,配以气液转速装置推进时油
在气缸内运动亦可以获得与油压相同的稳
速效果,并使控制系统的成本大大降低。
如图1为自动钻床的设计。
对于如车床的
精密车削,在稳速要求更高的情况下,则
可以选用标准气缸配合缓冲调速器的的设
计,见图2。
气动元件在自动装嵌,传送方面的应
用,例如:上下移动,回转,夹料等,皆可
以根据动作的需要,采用各种气动执行元
件,配合适当的气动回路来实现动作,真正
体现气压传动具有高速、平稳,维护保养简
单单的特点。
如图3为本公司生产的模块式
气动执行元件构成的多变机械手装置。
8 机械开发1998年第4期
图4
摇摆式机械手图5
汽车夹紧专用汽缸
图6
限位气缸及气动升降台
图8 无活塞杆汽缸
图7 轻巧型气缸
图9 气动振动器
图4为适用于50～100t塑料注塑机用摇摆式
机械手,除PLC控制系统外,全部动作均由
气动元件实现。
2 汽车摩托车制造业
在汽车制造过程中,尤其是车身、车门焊
接,均需要大量的工装夹具。
气动夹具的应用
就是一个例子。
参照欧洲及日本有关产品专为
该行业设计制造的汽车夹紧专用气缸(图5)为车身侧门等焊接提供了理想的装置。
对于其它零件的加工,如汽缸体,汽缸盖的加工专机,夹具也可以大量使用如薄型气缸(日本规格)以及旋转夹紧气缸,可使结构紧凑。
3 电子工业
电视机、音响等家用电器的装配流水线,均需要经过传送———定位———传达(下转第7页)
同国家对产品要求差异的新型国际市场。
按照工厂的地理分布和自主协调能力,国际制造网络分为八种模式:
①全球协调化制造;②全球集成化制造;③区域出口型制造;④出口型制造;⑤全球本地制造;⑥多国制造模式;⑦区域制造;⑧传统的国内制造。
由于全球制造是在多国文化背景下进行的,多媒体信息环境是克服语言和文化障碍的基础条件;这种模式将大大拓展有效的经济活动空间,并对发展中国家提出一系列新的挑战;全球化的推进,一方面使社会财富大量增加,同时又使财富集中更为明显,这在某种程度上将影响到国际经济政策的自主性,并对汇率、物价产生冲击作用。
8 信息技术的影响
信息技术正在推动制造企业的变革。
现代化的交通工具使地球变得越来越小,而全球通信网络和信息高速公路使得地理距离已经不再成为一种主要约束,国际市场和国际制造网络正在形成。
在迈向21世纪的道路上,制造业中信息流自动化的重要性远大于物流自动化。
国外有识之士已在大声疾呼,在国际互联网迅猛发展的今天,应该重视企业内部网的建设。
信息技术的推动作用还体现在各种计算机辅助技术的应用、例如OA、CAD、CAM、CAPP等。
此外,计算机的应用还影响生产的组织结构和生产模式的变革。
如果生产的组织结构和生产模式不具有柔性,那么即使采用了先进的柔性制造技术,也很难在市场竞争中取胜。
收稿日期:1998-09-10
(上接第9页)的动作过程,限位气缸以及气动升降平台(图6)的应用,大大简化生产线的设计和制造。
作为电子零部件的生产和制造业,丝网印、移印以及烫金等工序必不可缺少。
对此类机械的要求除动作快和平稳外,对其轻巧结构以及外型美观的要求也日益提高。
日本规格的轻巧型气缸及无活塞杆气缸不失为一个理想的选择方案。
见图7、8。
4 能源及食品业
无论是石油化工,电力以及钢铁等大型工矿企业,还是其它行业中各类管道,均配套大量阀门,传统的气动执行机构体积大,外观往往不适用于如啤酒饮料等要求卫生清洁的行业,引进德国技术设计制造的系列气动执行器(摆动气缸),则体现了体积小,扭力大,外观美观且易于清洁的特点,因为外表面铝合金经特别阳极氧化处理,其缸径包括Φ50～Φ200mm共六种,除了在阀门上的应用外,当然也可以适用于如料门结构的开启,机构的摆动等场合。
振动器,一个突破传统概念的产品———气动振动器(图9),利用压缩空气为振动源,其振动力和振动频率,可以在运行中随意调整,得到的高频率高振动力等,并非一般一般电器式振动器所能办的,可以瞬站起动,瞬间停止,可广泛应用于各类漏斗、筛网、集尘,震荡机械中,如包装机、涂装机、输送搬运等。
气动技术发展到今天,工业界已经具有相当的认识。
气动元件的应用将会在制造业生产中发挥重要的作用。
收稿日期:1998-09-05。
