钢结构制作、安装工艺流程

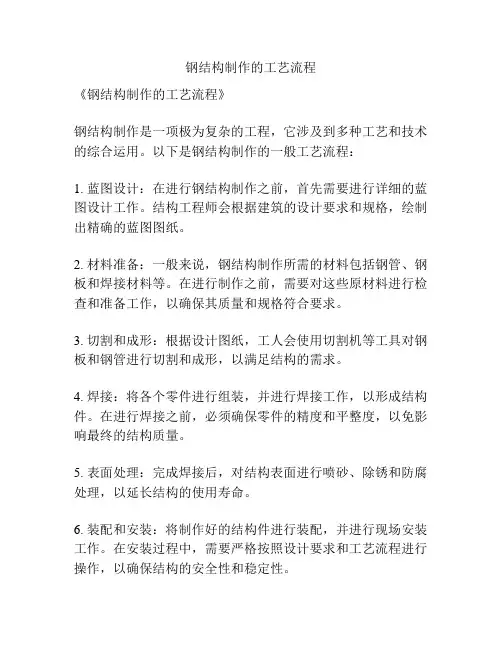

钢结构制作的工艺流程
钢结构制作的工艺流程
《钢结构制作的工艺流程》
钢结构制作是一项极为复杂的工程，它涉及到多种工艺和技术的综合运用。
以下是钢结构制作的一般工艺流程：
1. 蓝图设计：在进行钢结构制作之前，首先需要进行详细的蓝图设计工作。
结构工程师会根据建筑的设计要求和规格，绘制出精确的蓝图图纸。
2. 材料准备：一般来说，钢结构制作所需的材料包括钢管、钢板和焊接材料等。
在进行制作之前，需要对这些原材料进行检查和准备工作，以确保其质量和规格符合要求。
3. 切割和成形：根据设计图纸，工人会使用切割机等工具对钢板和钢管进行切割和成形，以满足结构的需求。
4. 焊接：将各个零件进行组装，并进行焊接工作，以形成结构件。
在进行焊接之前，必须确保零件的精度和平整度，以免影响最终的结构质量。
5. 表面处理：完成焊接后，对结构表面进行喷砂、除锈和防腐处理，以延长结构的使用寿命。
6. 装配和安装：将制作好的结构件进行装配，并进行现场安装工作。
在安装过程中，需要严格按照设计要求和工艺流程进行操作，以确保结构的安全性和稳定性。
7. 检验和验收：最后，对已安装好的钢结构进行全面的检验和验收工作，以确保其符合相关的质量标准和要求。
综上所述，钢结构制作是一项需要精密工艺和严格管理的工程，只有经过科学、严谨的工艺流程才能确保所制作的钢结构具有高质量和长期可靠性。

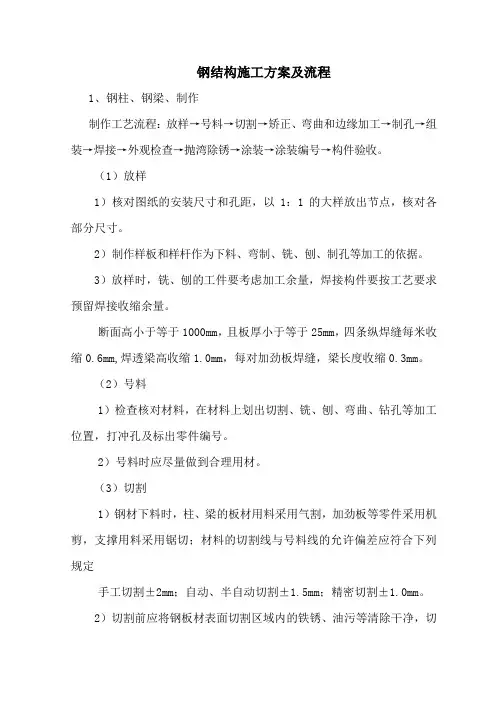

钢结构施工工艺及流程
钢结构施工方案及流程1、钢柱、钢梁、制作制作工艺流程：放样→号料→切割→矫正、弯曲和边缘加工→制孔→组装→焊接→外观检查→抛湾除锈→涂装→涂装编号→构件验收。
（1）放样1）核对图纸的安装尺寸和孔距，以1：1的大样放出节点，核对各部分尺寸。
2）制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
3）放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。
断面高小于等于1000mm，且板厚小于等于25mm，四条纵焊缝每米收缩0.6mm,焊透梁高收缩1.0mm，每对加劲板焊缝，梁长度收缩0.3mm。
（2）号料1）检查核对材料，在材料上划出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔及标出零件编号。
2）号料时应尽量做到合理用材。
（3）切割1）钢材下料时，柱、梁的板材用料采用气割，加劲板等零件采用机剪，支撑用料采用锯切；材料的切割线与号料线的允许偏差应符合下列规定手工切割±2mm；自动、半自动切割±1.5mm；精密切割±1.0mm。
2）切割前应将钢板材表面切割区域内的铁锈、油污等清除干净，切割后，断面上不得有裂纹和大于1mm的铁棱，•并应清除边缘上的熔瘤和飞溅物等。
3）切割截面与钢材表面不垂直度应不大于钢板材厚度的10％，且不大于2mm。
4）机械剪切的零件，其剪切线与号料线的允许偏差不得大于2.0mm；断口处的截面上不得有裂纹和大于1.0mm的缺棱，并应清除毛刺。
机械剪切的斜度不得大于2.0mm。
（4）矫正弯曲和边缘加工：1）普通碳素结构钢在高于-16摄氏度，可用冷矫正和冷弯曲。
2）矫正后的钢材表面不应有明显的凹面和损伤，表面划痕深度不能大于0.5mm。
3）钢材矫正后的允许偏差应符合规范要求：钢板厚度小于或等于14mm时，其允许偏差不大于或等于1.5mm。
钢板厚度大于或等于14mm时，其允许偏差不大于或等于1mm。
4）普通碳素结构钢，允许加热矫正，其加热温度严禁超过正火温度。
钢结构工程施工方案
钢结构工程施工方案1钢结构制作、安装施工技术方案1.1 钢结构制作1.1.1钢结构制作工艺流程1.1.2钢结构制作工艺说明a.施工准备按施工图编制材料采购计划。
并按计划进行采购。
所采购的工程用钢材应具有生产厂质量证明书，并应符合设计、招标要求的质量要求（钢材必须符合GB700-65所规定之机械特性）。
对有疑问的钢材按国家标准《碳素结构钢》的要求进行抽样检查。
对主要工程设备和材料，需征得监理公司及业主书面认可后方可采购。
所购设备和材料必须有合格证，且需经监理公司检验合格签字并由业主签字认可后，方可使用。
当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材负偏差值的1/2。
按施工图所标明的钢结构规模，工作量准备充足的施工人员，工机具等。
由专业技术人员向施工人员作技术交底，说明钢结构制作的工艺要求，质量要求和施工方法。
b.放样、号料、下料。
预制件根据施工图要求进行放样和制作样板并按所放样进行号料。
放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、刨边和铣平等的加工余量。
放样和样板的允许偏差应符合下表规定号料的允许偏差应符合下表规定按号料时所划切割线、利用等离子切割机、气割、联合冲剪机、剪床等装备进行切割。
气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。
气割的允许偏差应符合下表规定机械剪切的零件其钢板厚度不宜大于12mm，剪切面应平整。
机械剪切的允许偏差应符合下表规定。
c.料件校正利用压力机、千斤顶、热校正等装备和工艺方法进行料件的校正。
校正后的钢材表面，不应有明显的凹面或损伤。
划痕深度不得大于0.5mm。
钢材校正后的允许偏差应符合下表要求d.料件加工料件的边缘和端部应利用手砂轮进行处理或刨削处理。
边缘加工的允许偏差应符合下表要求焊缝坡口尺寸应按设计、工艺要求确定。
螺栓孔的加工允许偏差应符合下表要求利用摇臂钻，进行料件钻孔。
e.所制成的料件应按规格、品件进行分类存放。
钢结构施工安装工艺及流程
一钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序：《钢结构工程施工质量验收规范》（GB 50205-2001）施工图施工组织设计（施工方案）钢结构零部件、附件和配件材料准备安装机基础与支承面验收合格测量放线施工条件构件验收，并做安装标志清理作业面平台安装构件矫正组拼装结构构件就位校正临时固定安装顺序：梁屋架钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收规范》（GB 50205-2001）(二)、施工安装流程图：1、安装工艺流程：场地三通一平→构件进场→吊机进场→屋面梁(楼层梁)安装→檩条支撑系杆安装→涂料工程→屋面系统安装→零星构件安装→装饰工程施工→收尾拆除施工设备→交工。
2、屋面系统安装工艺流程：准备工作→屋面大梁安装校正→屋面檀条压杆支撑安装固定→天沟安装→雨排水管道安装固定。
3、屋面梁连接程序：对接调整→安装螺栓固定→安装高强螺栓→高强螺栓初拧→高强螺栓终拧→密封。
二、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：A基础砼强度达到设计要求。
B基础的轴线标志和标高基准点准确、齐全。
C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。
项次项目允许偏差1支座表面（1）标高（2）水平度±1.5mm1/1500ⅰ2预埋板位置（注意截面处）（1）在支座范围内（2）在支座范围外±5.0mm±10.0mm②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。
③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。
3、起重机械选择：本工程计划选用QY16-16T汽车式起重机分别承担主钢梁、楼层梁、钢屋面以及其他所有钢构件的装卸及安装。
钢结构施工工艺流程及工艺要求
钢结构施工工艺流程及工艺要求一、工艺流程1.准备工作：确定施工方案、编制施工图纸、制定施工计划、准备施工材料和设备等。
2.地基处理：对于需要进行地基处理的场地，首先进行地质勘测和地基测试，然后根据测试结果进行地基处理，包括土方开挖、基础浇筑等。
3.钢结构制作：根据施工图纸和设计要求，进行钢结构的制作，包括钢梁、钢柱、钢板等的加工、焊接和防腐处理。
4.预制构件安装：将制作好的预制构件进行运输和安装，包括钢桁架、屋面板、墙板等的安装。
5.主体架设：将预制构件进行拼装和组合，搭建起主体结构，包括梁柱连接、墙板安装、悬挂设备的安装等。
6.焊接和连接：对于需要进行焊接和连接的部位，进行焊接接头和螺栓连接，保证结构的稳定性和承载能力。
7.地面处理：对于结构底部需要进行地面处理的部分，进行防腐和防腐处理，如喷涂防腐漆、铺设防腐胶带等。
8.涂装和装饰：对于需要进行涂装和装饰的部分，进行喷涂、刷漆、贴墙纸等装饰工作，使结构具有美观性。
9.检查和验收：进行施工的检查和验收工作，包括结构的力学性能和安全性能的检测，确保施工质量符合规范要求。
二、工艺要求1.材料要求：采用符合国家标准和相关规范要求的优质钢材进行施工，材料的强度、耐久性和可靠性要满足设计要求。
2.加工要求：钢结构的加工需要精确、准确，尺寸和面型要符合设计要求，焊接工艺要符合相关规范和标准。
3.焊接质量：采用合格的焊工和焊接设备进行焊接，焊缝的结构牢固、密实，无焊接残留物、孔洞、裂纹，焊接强度和密度要满足规范要求。
4.安装要求：采用安全可靠的安装方法和设备进行预制构件的安装，保证其垂直度、水平度和位置的准确性。
5.防腐处理：进行必要的防腐处理，包括表面防腐漆喷涂、防腐胶带铺设等，确保钢结构在使用过程中能够抵御腐蚀和风化。
6.维护保养：对于钢结构进行定期的检查和维护，及时发现和修复结构的疲劳、裂纹、锈蚀等问题，确保结构的安全和使用寿命。
7.环境保护：施工过程中要注意环境保护，减少噪音和粉尘污染，合理利用资源，降低对环境的影响。
钢结构施工安装工艺及流程
钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序：《钢结构工程施工质量验收规范》（GB 50205-2001）施工图施工组织设计（施工方案）钢结构零部件、附件和配件材料准备安装机具基础与支承面验收合格测量放线施工条件构件验收，并做安装标志清理作业面平台安装构件矫正组拼装结构构件就位校正临时固定安装顺序：梁屋架钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收规范》（GB 50205-2001）(二)、施工安装流程图：1、安装工艺流程：场地三通一平→构件进场→吊机进场→屋面梁(楼层梁)安装→檩条支撑系杆安装→涂料工程→屋面系统安装→零星构件安装→装饰工程施工→收尾拆除施工设备→交工。
2、屋面系统安装工艺流程：准备工作→屋面大梁安装校正→屋面檀条压杆支撑安装固定→天沟安装→雨排水管道安装固定。
3、屋面梁连接程序：对接调整→安装螺栓固定→安装高强螺栓→高强螺栓初拧→高强螺栓终拧→密封。
二、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：A基础砼强度达到设计要求。
B基础的轴线标志和标高基准点准确、齐全。
C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。
项次项目允许偏差1支座表面（1）标高（2）水平度±1.5mm1/1500ⅰ2预埋板位置（注意截面处）（1）在支座范围内（2）在支座范围外±5.0mm±10.0mm②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。
③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。
3、起重机械选择：本工程计划选用QY16-16T汽车式起重机分别承担主钢梁、楼层梁、钢屋面以及其他所有钢构件的装卸及安装。
钢结构施工工艺流程
钢结构施工工艺流程
1. 项目准备阶段：项目准备阶段：
- 开展前期调查研究，确定设计方案和施工方案。
- 进行施工场地的勘察和测量。
- 确定材料供应商并进行采购准备。
- 制定施工计划和安全措施。
2. 基础工程：基础工程：
- 进行场地布置和土建基础施工。
- 安装地脚螺栓和基础钢筋。
- 浇筑混凝土基础。
3. 起重设备安装：起重设备安装：
- 安装起重设备，如塔吊和吊篮。
- 设计并搭建施工脚手架。
4. 钢结构制作和加工：钢结构制作和加工：
- 加工生产钢柱、钢梁、钢构件等。
- 进行热镀锌等防腐处理。
5. 钢结构安装：钢结构安装：
- 进行临时支撑安装。
- 安装钢柱、钢梁等主体结构。
- 安装次梁、檩条等次要结构。
6. 钢结构连接和固定：钢结构连接和固定：
- 进行钢结构连接和螺栓紧固。
- 进行焊接连接和质量检查。
- 进行除锈和涂漆处理。
7. 竣工验收：竣工验收：
- 进行工程质量验收。
- 进行安全和环境验收。
- 完成相关文件和资料的整理和归档。
以上是一个典型的钢结构施工工艺流程，具体的流程和步骤可能会因项目的不同而有所差异。
在实施施工过程中，应严格按照相关的法规和标准进行操作，确保施工安全和质量。
钢结构安装施工方案及工艺方法
钢结构安装施工方案及工艺方法根据本工程的结构形式，钢结构安装的工艺流程为：测量（标高、轴线）→就位准备→钢柱吊装→校正并临时固定→柱最后固定→钢梁吊装→就位临时固定→钢屋架吊装→檩条安装→天沟安装→面板安装等。
1、安装前的准备钢结构安装前应按构件明细表核对构件的材质、规格及外观质量，查验零部件的技术文件（合格证、试验、测试报告以及设计文件、设计要求、结构试验结果的文件）。
安装前，应对制作的钢结构零部件，按施工图的要求，对照构件明细表按照数量和质量进行全面检查。
对设计要求构件的数量、尺寸、水平度、垂直度、机安装接头处的尺寸等进行逐一检查。
所有构件，必须经过质量和数量检查，全部符合设计要求，并经办理验收、签字手续后，方可进行安装。
搭设拼装平台。
拼装平台应具有适当的承重刚度和水平度，水平度的误差不应超过2～3mm。
对于制作中遗留的缺陷和运输中产生的变形，均应矫正后才能安装。
钢结构在吊装前应将表面的油污、泥沙和灰尘等清除干净。
本工程吊装采用15t的吊车进行吊装，钢结构运输均采用汽车运输。
现场加工所需的小型机具均已经准备到位。
在吊装前编制可行的吊装方案，并经监理等有关单位的审定批准。
钢结构构件的堆放场地应平整坚实，无积水；堆放构件下应铺设垫木。
堆放的构件按种类、型号、安装顺序编号分区放置。
螺栓预埋安装：螺栓加工好经验收符合质量要求后，立即进行安装。
在安装时严格按图纸的尺寸要求，为了保证螺栓在浇捣混凝土时不发生偏移，在浇筑混凝土基础前，应用定型卡盘将预埋螺栓按设计要求位置卡住，在加固螺栓时采用钢板凿孔固定（钢板孔的位置必须和螺栓的位置一致）。
所有的螺栓固定好后用塑料薄膜保护好，并涂刷防滑油，防止生锈。
钢结构基础检查：钢结构安装前，经抄平放线，严格控制基础部位与支承面的纵横轴线和标高，并进行验收，提出验收合格报告资料。
验收内容包括基础坐标和标高、轴线以及螺栓尺寸，保证以上内容符合规范和图纸要求。
现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六、钢结构制作、安装工艺流程、保证措施
1、钢构件制作流程图
2、保证措施：
2-1、放样号料
2-1-1、做好放样前准备，放样地板必须平整，熟悉施工图纸设计要求和规程。
2-1-2、制作样板，根据构件大小、精度批量选择，本工程选用1.5厚钢板制作样板。
2-1-3、放样量具需在计量部门检定的使用周期内。
2-1-4、按1：1的比例全部或局部放样。
2-1-5、划线必须采用几何画法，角度不得用角度尺，分度规量出长直线必须用粉线弹出。
2-1-6、先划基准线，再划构件相对位置线，最后划构件的轮廓线。
2-1-7、实样画好后，按图样校验构件基本尺寸。
