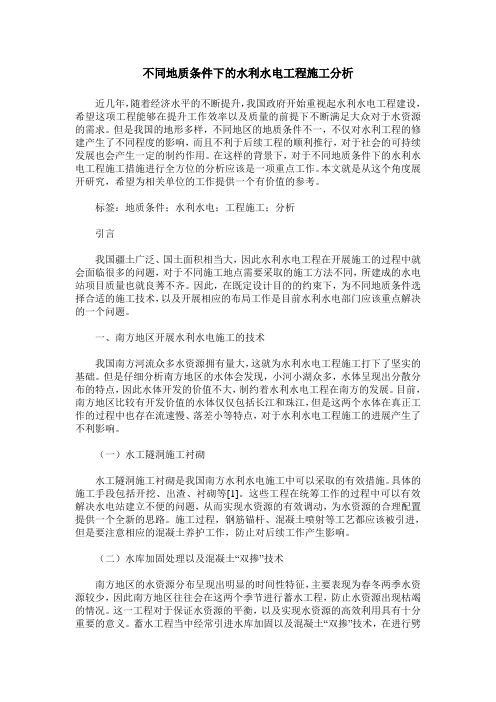

不同地质条件下的水利水电工程施工分析近几年，随着经济水平的不断提升，我国政府开始重视起水利水电工程建设，希望这项工程能够在提升工作效率以及质量的前提下不断满足大众对于水资源的需求。
但是我国的地形多样，不同地区的地质条件不一，不仅对水利工程的修建产生了不同程度的影响，而且不利于后续工程的顺利推行，对于社会的可持续发展也会产生一定的制约作用。
在这样的背景下，对于不同地质条件下的水利水电工程施工措施进行全方位的分析应该是一项重点工作。
本文就是从这个角度展开研究，希望为相关单位的工作提供一个有价值的参考。
标签：地质条件；水利水电；工程施工；分析引言我国疆土广泛、国土面积相当大，因此水利水电工程在开展施工的过程中就会面临很多的问题，对于不同施工地点需要采取的施工方法不同，所建成的水电站项目质量也就良莠不齐。
因此，在既定设计目的的约束下，为不同地质条件选择合适的施工技术，以及开展相应的布局工作是目前水利水电部门应该重点解决的一个问题。
一、南方地区开展水利水电施工的技术我国南方河流众多水资源拥有量大，这就为水利水电工程施工打下了坚实的基础。
但是仔细分析南方地区的水体会发现，小河小湖众多，水体呈现出分散分布的特点，因此水体开发的价值不大，制约着水利水电工程在南方的发展。
目前，南方地区比较有开发价值的水体仅仅包括长江和珠江，但是这两个水体在真正工作的过程中也存在流速慢、落差小等特点，对于水利水电工程施工的进展产生了不利影响。
（一）水工隧洞施工衬砌水工隧洞施工衬砌是我国南方水利水电施工中可以采取的有效措施。
具体的施工手段包括开挖、出渣、衬砌等[1]。
这些工程在统筹工作的过程中可以有效解决水电站建立不便的问题，从而实现水资源的有效调动，为水资源的合理配置提供一个全新的思路。
施工过程，钢筋锚杆、混凝土喷射等工艺都应该被引进，但是要注意相应的混凝土养护工作，防止对后续工作产生影响。
（二）水库加固处理以及混凝土“双掺”技术南方地区的水资源分布呈现出明显的时间性特征，主要表现为春冬两季水资源较少，因此南方地区往往会在这两个季节进行蓄水工程，防止水资源出现枯竭的情况。
某水电站工程地质条件与基础处理设计
地貌类型
工程区域地貌类型包括山 地、河谷、丘陵等，地形 复杂多样。
河流阶地
河流阶地发育良好，对水 电站坝址选择和库区淤积 有影响。
地层岩性
沉积岩
工程区域内主要分布有砂岩、泥 岩等沉积岩，其强度、抗风化能
力等工程地质性质较差。
火成岩
局部地区分布有花岗岩、玄武岩等 火成岩，具有较高的强度和稳定性 ，但可能存在节理、裂隙等发育。
提出更高要求。需根据地震活动性、震源深度和场地条件等因素，进行
地震安站基础处理设计原则
安全性原则
强度要求
基础处理设计必须满足强 度要求，确保建筑物在承 受设计荷载时不会发生破 坏或失稳。
抗震设计
考虑到地震等自然灾害的 影响，基础处理设计应采 取适当的抗震措施，提高 建筑物的抗震能力。
在工程前期，进行详 细的地质勘察，充分 了解工程区的地质条 件及其变化规律。
动态设计
根据工程地质条件的 变化，及时调整设计 方案，确保设计与实 际地质条件相适应。
施工过程中的地 质监测
在施工过程中，加强 对地质条件的实时监 测，及时发现并应对 地质条件的变化。根 据监测结果，对设计 方案进行必要的调整 和优化，确保工程安 全和经济合理。
排水设计
表面排水
通过在地基表面设置排水沟、排水管等设施，将地表水迅速排出 工程区域，防止地表水渗入地基。
地下排水
设置地下排水管或排水井，收集地下水并将其导出工程区域，以降 低地下水位，减小地基中的水压力。
排水系统维护
定期对排水设施进行检查和维护，确保排水系统的畅通和有效性， 防止因排水设施堵塞或损坏导致地基稳定性降低。
施工便捷：设计应考虑施工的便捷性 ，采用易于施工的基础处理方案，减 少施工难度和工期。
某水电站工程地质条件研究
某水电站工程地质条件研究
要:该水电站地处青海省祁连县县城。
论文以水电站库区为研究对象,分析了其区域地质条件,探讨了其库区及坝址区工程地质条件,并结合相关研究结论及提出了合理建议。
关键词:水电站工程地质条件研究
1 研究背景
该水电站地处青海省祁连县县城八宝镇高塄村,位于八宝河下游河段。
枢纽位于祁连县城东南方约10km处,省道304线沿八宝河左岸从电站旁经过,对外交通较为便利。
工作区地处高寒山区,属大陆性气候。
气候特点表现为:地势高峻空气稀薄,太阳总辐射强;气温分布差异大,垂直变化明显;冬季漫长寒冷,夏季短促、凉爽;降水地区分布差异显著,季节变化大,降水日数多;春季受强大西北气流影响,空气干燥,多大风。
据祁连气象站观测资料,多年平均气温0.7℃,极端最高气温30.5℃,极端最低气温-39℃。
本研究的主要目的是在选定的规划方案的基础上,进行库区地质调查,论证水库的建库条件,对影响方案的工程地质问题及环境地质问题作出评价。
2 区域地质概况
工作区地处高寒、高海拔地区,地形地貌类型以高山峡谷为主,山脉总体呈NWWSEE向延展,海拔均在3000m～4000m,相对高差500m～1000m,河谷切割严重,受构造和洪积扇挤压河道等因素影响,河流弯弯曲曲,但总体走向呈NWW向,两岸植被发育较好,森林密布,基岩出露相对较少。
河谷两岸发育有不对称的侵蚀堆积阶地和基座阶地。
工作区出露。
水电站水库大坝地质分析与加固措施
水电站水库大坝地质分析与加固措施1 前言水库位于四川某地区，距离市区约10km处。
有乡级公路直通大坝，交通较方便。
该水库始建于1972年，已建成运行三十余年，现最大坝高约26. 0m，坝顶宽约45m，长约510m，总库容260万m3，属小（一）型水库。
坝体采用当地第四系壤土碾压而成，属均质土坝。
本次勘察的主要目的是：⑴ 查明坝址区工程地质条件；⑵ 对坝体的人工填土进展检测评价；⑶ 查明水库有无渗漏现象及渗漏原因；⑷ 提出处理意见和建议；⑸ 对加坝及防渗处理所需的土料进展勘察。
2 坝址区工程地质条件（1）地形地貌。
坝址区属中低山地貌单元。
受地壳运动及水流切割，河谷形成“U”字型。
两岸发育有不连续的Ⅰ、Ⅱ级阶地。
河床较宽，约100m，Ⅰ级阶地宽约1050m，在坝址区未发现有滑坡、塌岸等现象。
（2）地质构造及地震。
工作区构造上地处四川盆地巨形带状构造所形成的清水河断陷带与卫宁东西向构造带～卫宁北山复背斜的交织，复合部位。
清水河断陷带，基岩出露不多，主要沉积物为巨厚的第四系沉积，形成了工程区清水河河谷平原目前的地貌景观，基底构造复杂，区域稳定性分级属相对稳定或稳定性稍差地带。
本区历史上地震活动十分频繁，据史料记载，1219—1969年750年中，共发生4级以上地震24次，其中6级以上6次，平均每两年半有一次4级以上地震发生。
经查《全国地震烈度区划图》（1/400万），工作区地震峰值加速度为0.20g，地震根本烈度为Ⅷ度。
（3）地层岩性。
根据钻孔及探井提醒，坝址区地层较单一，主要是有第三系清水营组（E3q）泥岩；阶地上分布的第四系全新统冲积（Q42al）壤土及含砾壤土；沟谷中局局部布有第四系全新统冲洪积（Q42al）角砾～砾砂；人工填土（Qml）和现分述如下：① 人工填土（Qml）。
为原坝体的碾压层，主要岩性为两岸第四系壤（黄）土和少量第三系全风化泥岩，局部含少量直径310mm砾石，最大厚度22.5m，黄褐色为主，可塑硬塑状态，中等压缩性。
水电站水库大坝地质分析与加固措施
水电站水库大坝地质分析与加固措施随着人类生活水平的不断提高，人们对电力的需求也越来越大。
作为一项自然资源，水力发电在国家能源结构中起着举足轻重的作用。
而水力发电，离不开水电站，更离不开水库大坝的有效整治和加固。
水库大坝作为水力发电的关键组成部分，是保障水电站正常运转的基础设施。
在选址和规划水电站时，对大坝周边地质条件的评估和分析，以及针对地质特征的加固措施，至关重要。
一、水库大坝地质分析大坝的地质状况是决定水电站稳定运行的关键因素之一。
具体来说，主要包括以下几个方面：1. 地层构造状况：水库大坝的位置必须能承受重力荷载和地震荷载的作用。
因此，在选址时，必须对该地区的地层构造状况进行详尽的调查和分析，评估稳定性和可靠性。
2. 岩性和岩层产状：不同的岩性和岩层产状对大坝的稳定性有不同的影响。
习惯上将之分为三个等级：良好、一般、不良。
评估不良的岩石产状和岩性可能导致崩塌和滑移等风险，因此，应该采取相应的措施来强化大坝的稳定性。
3. 已知的地质灾害和历史事件：了解已知的地质现象和历史事件，可以针对风险区域开展更准确有效的风险评估和管理。
4. 隐患的潜力：水库大坝在规划和开发之前，必须从潜在的地质和岩石灾难中寻找可能出现的问题，例如山洪、滑坡和地震等。
二、水库大坝加固措施大坝的加固措施可以分为加固前和加固后两个阶段。
在评估了大坝的地质特征和风险后，接下来应该考虑大坝的加固措施。
大坝加固分为如下几种方法：1. 改善基础：优化基础，改善基础条件，例如可以加厚基础，增加基坑数量和深度等。
2. 调整危险区域：对一些特别危险的地理位置进行调整和改变，例如临近断层、高地和陡峭山坡的位置。
3. 使用预制块技术：材料分离能够防止裂缝和层状破裂，高度渗透的预制块可以使材料得到更好的排水，提高抗水压能力。
4. 添加抗震加固支撑结构：通过添加抗震加固支撑结构，有效降低地震的破坏性。
5. 加固薄壁结构：加固薄壁结构并减少倾斜是提高大坝耐久性的选择。
水电站与水利工程的地质调查
水电站与水利工程的地质调查地质调查在水电站及水利工程建设中扮演着至关重要的角色。
水电站和水利工程的地质调查旨在了解工程建设地区的地质条件，确保工程的安全和可靠性。
本文将探讨水电站和水利工程地质调查的重要性以及具体的调查内容。
一、水电站和水利工程地质调查的重要性水电站和水利工程将涉及大规模的地质工程，因此对工程地区的地质条件进行全面准确的调查是至关重要的。
地质调查可以提供以下方面的信息：1.地质构造：地质构造是水电站和水利工程建设中需要重点关注的因素之一。
通过地质调查，我们可以了解到地表和地下的地质构造情况，如断层、褶皱、岩性和岩性的变化等。
这些信息对于设计和建设工程的方案选择、结构设计以及地质灾害防治方面具有重要意义。
2.地质灾害：水电站和水利工程地质调查还能够揭示工程地区的地质灾害潜在风险。
例如，地质调查可以发现洪水、地震、滑坡、泥石流等地质灾害的可能性，从而采取相应措施来降低这些灾害对工程的影响。
3.地下水：地下水是水电站和水利工程中的重要因素之一。
地质调查可以揭示地下水的水位、水质和运动方向等信息，为水电站的设计和运行提供依据。
二、水电站和水利工程地质调查的内容水电站和水利工程的地质调查包括以下方面的内容：1.地质勘察：地质勘察是水电站和水利工程地质调查的首要工作。
通过地质勘察，我们可以了解工程地区的地质构造、地层岩性和地质灾害潜在风险。
地质勘察可以采用钻孔、取样、探测和测量等方法，以获取详细的地质数据。
2.地震影响评价：水电站和水利工程需要进行地震影响评价，以确定地震对工程的可能影响。
地震影响评价涉及确定工程地区的地震烈度、地震频率和地震动参数等，为工程设计和建设提供依据。
3.地下水调查：地下水调查包括地下水位测定、地下水质分析和地下水运动方向的测定等。
这些信息对于水电站和水利工程的设计和运行至关重要。
4.地质灾害评价：工程地区的地质灾害评价包括滑坡、泥石流、洪水和地面沉降等自然灾害的潜在风险评估。
水利水电工程地质问题分析(二建考试)1557
水利水电工程地质问题分析（一）坝基岩体的工程地质分析不同的坝型，其工作特点不同，所以对地质条件的要求也就不同.因此，除了对各类坝型的工作特点应有所了解外，特别要了解不同坝型对地质条件的适应性和对工程地质条件的要求.由于坝区岩体中存在的某些地质缺陷，可能导致产生的工程地质问题主要有坝基稳定问题（包括渗透稳定、沉降稳定和抗滑稳定）和坝区渗漏问题（包括坝基渗漏和绕坝渗漏）.（二）边坡的工程地质分析1.边坡变形破坏的类型和特征常见的边坡变形破坏主要有松弛张裂、蠕动变形、崩塌、滑坡四种类型.此外尚有塌滑、错落、倾倒等过渡类型，另外泥石流也是一种边坡破坏的类型.松弛张裂：是指由于在河谷部位的岩体被冲刷侵蚀掉或人工开挖，使边坡岩体失去约束，应力重新调整分布，从而使岸坡岩体发生向临空面方向的回弹变形及产生近平行于边坡的拉张裂隙，一般称为边坡卸荷裂隙.蠕动变形：是指边坡岩体主要在重力作用下向临空方向发生长期缓慢的塑形变形的现象，有表层蠕动和深层蠕动两种类型.崩塌：是指高陡的边坡岩体突然发生倾倒崩落，岩块翻滚撞击而下，堆积于坡脚的现象，称为崩塌.在坚硬岩体中发生的崩塌也称为岩崩，而在土体中发生的则称为土崩.滑坡：是指边坡岩体主要在重力作用下沿贯通的剪切破坏面发生滑动破坏的现象，称为滑坡.在边坡的破坏形式中，滑坡是分布最广、危害最大的一种.它在坚硬或松软岩层、陡倾或缓倾岩层以及陡坡或缓坡地形中均可发生.2.影响边坡稳定的因素地形地貌条件的影响；岩土类型和性质的影响；地质构造和岩体结构的影响；水的影响；其他因素的影响；包括风化因素、人工挖掘、振动、地震等.（三）地下洞室围岩稳定性的工程地质分析1.地下工程位置选择的工程地质评价.理想的建洞山体应具备的条件：建洞区地质构造简单，岩层厚，节理组数少，间距大，无影响整个山体稳定的断裂带；岩体坚硬完整；地形完整，没有滑坡、塌方等早期埋藏和近期破坏的地形；无岩溶或岩溶很不发育；地下水影响小；无有害气体和异常地热.2.地下洞室围岩的变形与破坏.围岩变形破坏的几种类型：脆性破裂；块体滑动和塌方；层状弯折和拱曲；塑形变形和膨胀.（四）水库工程地质问题分析水库有两类：一类是在河流上筑坝拦水所形成的人工湖泊，即地面水库；另一类是利用地下蓄水构造，经人工控制形成的地下水库.水库蓄水后，水文条件、库周的水文地质条件都会发生比较剧烈的变化，以至影响库区及邻近地段的地质环境.例如库水升高侵润岸坡，风浪作用冲蚀岸坡，地下水位上升侵没洼地等.因此产生了各种工程地质问题，诸如水库渗漏、水库侵没、水库塌岸、水库淤积、水库诱发地震等问题.（五）软土基坑工程地质问题分析1.软土基坑工程地质问题主要包括两个方面：土质边坡稳定和基坑降排水.2.在软土基坑施工中，为防止边坡失稳，保证施工安全，采取的措施有：设置合理坡度，设置边坡护面、基坑支护、降低地下水位等.3.软土基坑降排水的目的主要有：增加边坡的稳定性；对于细砂和粉砂土层的边坡，防止流砂和管涌的发生；对于下卧承压含水层的黏性土基坑，防止基坑底部隆起；保持基坑土体干燥，方便施工.4.软土基坑开挖的降排水一般有两种途径：明排法和人工降水.其中，人工降水经常采用轻型井点或管井井点降水方式.（1）明排法的适用条件：*不易产生流砂、流土、潜蚀、管涌、淘空、塌陷等现象的黏性土、砂土、碎石土的地层.*基坑地下水位超出基础底板或洞底标高不大于2.0m.（2）轻型井点降水的适用条件：*黏土、粉质黏土、粉土的地层*基坑边坡不稳，易产生流土、流砂、管涌等现象*地下水位埋藏小于6.0m，宜用单级真空点井；当大于6.0m，场地条件宜用喷射点井、接力点井；场地条件允许宜用多级点井（3）管井降水适用条件：*第四系含水层厚大于5.0m*基岩裂隙和岩溶含水层，厚度可小于5.0m*含水层渗透系数k宜大于1.0m/d。
水利水电工程地质存在的问题分析
水利水电工程地质存在的问题分析摘要：水利水电工程建设对于人民生活以及社会发展来讲是一项长远的任务，有效的进行水利水电工程的建设是提升水电使用效果的一种表现。
在水利水电工程建设过程中，需要对工程的方案进行分析，还需要对决策进行研究，以免因为地质等多方面的因素引起不必要的麻烦。
如果地质存在问题，不能很好的进行施工，轻则会对工期有一定的延误性，重则造成工程失事的现象，这样给人民的生命财产安全也带来了较多的损失，由此可见，水利水电工程当中的地质条件非常关键，本文主要对存在的问题进行进行分析，找出解决的对策。
关键词：水利水电；工程；地质；问题；分析社会经济的快速发展让水利水电工程的活动也日益频繁，这些水利工程在给人们带来切实利益的同时也对地质环境产生了非常大的影响，造成了一定的破坏力。
从当前的情况上看，水利工程遇到了非常大的挑战，因此本文主要是对水利水电工程地质存在问题进行分析和研究，以下进行详细的叙述。
一、水利水电工程地质特点分析（一）复杂性和特殊性共存在水利水电工程当中，需要对地质进行专业性的分析和研究，因此工程地质专业也成为建设过程中的基础所在，特别是水利工程涉及到的面非常广，过程较为复杂，水利水电工程当中地质一般都是在特殊的施工场地上进行施工的，环境呈现出复杂性，这样就决定了水利水电工程地质的技术复杂程度。
水利水电工程和传统性的房屋建设有一定的不同，会受到较大自然条件的限制，并且在多类别的水利工程中也不容易找到相同的建筑物进行参考，因此不仅仅特殊而且还具有不可恢复的特点，水利工程是一种和水进行打交道的工作，一旦出现问题就难以有效的解决，正可谓是覆水难收。
（二）长期性的特点和隐伏性特点水利工程是一种存在地质隐患的工程类型，具有长期性也具有隐伏性，此种地质隐患是不能预测的。
在实际的水利工程施工过程中能够看到，水利水电工程的隐患可能在勘测阶段都不能有效的被察觉到。
例如，在葛洲坝工程当中，在存在坝基软夹层的问题，这个问题导致后续施工的停止，需要进行重新的地质勘探工作，还要对整个工程的设计和方案进行重新的有效的调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江城县某水电站库区工程地质条件分析摘要：该水电站位于云南省江城县、绿春县界河-李仙江干流上，电站坝址距江城县县城约100 km。
文章分析了该库区工程地质条件，并对主要工程地质问题进行了评价。
关键词：水电站；库区；工程地质条件分析1 工程概况该水电站位于云南省江城县、绿春县界河-李仙江干流上，电站坝址距江城县县城约100 km，距中越边境线200 ～800 m，该水电站坝址距上游的土卡河水电站（河道）长约10.5 km，坝址控制流域面积18 120 km2，水库正常蓄水位高程339 m，相应库容1 081万m3。
电站尾水与土卡河电站发电水位衔接。
最大坝高约35 m，采用河床式开发方式，电站总装机约72 MW，泄水建筑物初拟为闸坝，其中通航建筑物置于大坝左岸，溢流坝段及发电厂房置于河床，安装间置于大坝右岸。
2 区域地质与地震2.1 地形地貌本区地处云南南部无量山脉分支哀牢山余脉的西南侧，地势北高南低，区内地形陡峻，沟谷发育，地形相对高差一般在1 000 m以上，属深切割溶蚀浸蚀中山地貌。
李仙江自西北向东南流经本区，在土卡河村下游约3 km处流入越南，称黑水河，黑水河在越南境内汇入红河，最后注入太平洋。
2.2 地层岩性本区地层岩性较为复杂，李仙江流域内出露的地层岩性复杂，由于区域构造作用较强，区内岩体均有变质或蚀变现象。
本区还零星分布有华力西期喷出岩，以及印支期、燕山期侵入岩和燕山晚期侵入岩。
侵入岩分布主要受断裂控制。
岩性较复杂，有中酸性、中基性的侵入岩及华力西期喷出岩。
2.3 区域构造与地震工程区区域构造稳定性及地震主要是受控于“歹”字型构造体系及经向构造体系，其主要构造带及主干断裂多具活动性。
自喜山期运动以来，本区新构造运动强烈，地震活动频繁。
根据有关地震地质资料，区域分布的主要活动性断裂和地震带位于工程区东西两面。
3 库区工程地质条件3.1 地形地貌电站库区地貌属中低山地貌区，水库正常蓄水位与土卡河水电站厂房尾水衔接。
下坝址库区河道全长约10.5 km，总体流向由北西流向南东，在坝址附近拐向北东。
河谷宽度一般为100～350 m，两岸边坡较为陡峭，自然边坡坡角一般在30？觷～50？觷之间，为较为开阔的“U”字形河谷。
谷底高程为326～337 m，河漫滩一般高出水面1～5 m。
两岸分水岭高程一般为900～1 700 m。
河道平均比降约1‰。
3.2 地层岩性水库区出露的主要地层岩性如下：①第四系：洪冲积：主要为砂砾卵石、含砾中粗砂、含砾粉细砂、粉土，河床中卵砾石磨圆度较好，粉土多分布在高程较高的河谷滩地上。
塌滑堆积：主要为粉质粘土、混碎石粉质粘土、碎石土。
崩坡堆积：主要为碎石、块石、混碎石粉质粘土，部分地段为块石、滚石，结构松散。
坡残积：主要为粉质粘土、混碎石粉质粘土、碎石土。
分布在山间盆地及河两岸。
②三迭系：紫红色砾岩、紫红色泥岩与砂岩、粉砂岩互层，上部夹灰岩透镜体。
有大规模的燕山期辉长岩侵入体分布。
与下伏地层呈不整合接触。
库盘内无出露。
分布在河谷两岸。
③二迭系：灰色～深灰色泥质粉砂岩、粉砂质泥岩、砂质页岩、砂岩夹灰岩，薄层～中厚层状，局部极薄层状。
小黑江与李仙江交汇处见有辉长岩侵入岩脉；局部见中酸性喷出岩岩体。
库盘内无出露，分布在左岸。
灰色中厚层～巨厚层状灰岩，局部有灰绿色辉绿岩岩脉顺层侵入。
库盘内出露于土卡河电站下游2～4.6 km河道内及左岸。
灰绿色、灰色～深灰色泥质粉砂岩、粉砂质泥岩、砂质（泥）页岩、砂岩，薄层～中厚层状，局部极薄层状。
多处见有灰绿色辉绿岩岩脉侵入。
库盘内出露于土卡河电站下游0～2 km、4.6～11.5 km 河道左右岸及2～4.6 km河道右岸，分布在河谷中下游两岸。
3.3 地质构造库区位于阿娜—木戛向斜北东翼，发育的次级褶皱及断裂主要有：3.3.1 褶皱①背斜：轴向315？觷～330？觷，长约1 km，宽约0.5 km，南西翼岩层倾角54？觷～60？觷；北东翼岩层倾角75？觷。
分布于土卡河电站下游4.5 km附近河道右岸。
②向斜：轴向315？觷～330？觷，长度>2 km，宽约1 km，南西翼岩层倾角55？觷；北东翼岩层倾角54？觷～60？觷。
分布于土卡河电站下游5.5 km附近河道右岸。
③背斜：轴向300？觷～310？觷，长度约1.7 km，宽>1 km，南西翼岩层倾角45？觷～61？觷；北东翼岩层倾角35？觷～62？觷。
分布在土卡河口～下游边防大桥河道中。
④向斜：轴向315？觷～330？觷，长度>2 km，宽约0.5 km，南西翼岩层倾角67？觷～80？觷；北东翼岩层倾角45？觷～61？觷。
分布在土卡河口—下游边防大桥河道右岸。
3.3.2 断层水库区规模稍大的断层发现有17条，断层按走向可分NE、NNE、NW三组。
①NE组：共发现8条，产状40？觷～75？觷/SE（NW）∠70？觷～85？觷，断层带宽0.5～3.5 m，带内多见碎裂岩及断层泥，以压扭性左行平移断层为主。
②NNE组：共发现4条，产状3？觷～30？觷/SE（NW）∠65？觷～88？觷，断层带宽1～5 m，带内多见碎裂岩、角砾岩及方解石。
以张性正断层为主。
③NW组：共发现5条，产状290？觷～330？觷/NE（SW）∠72？觷～85？觷，断层带宽1～8 m，带内多见碎裂岩、角砾岩及断层泥。
3.4 水文地质拟开发的李仙江河段长约11.5 km，从上游至下游分布的常年有流水的小河或冲沟有：①卧马河：位于库区左岸，与坝址相距约9.8 km。
主干河道长度约7 km，前后河段，蜿蜒于碎屑岩分布区。
中下河段横切岩层走向蜿蜒于灰岩分布区，出流源头高程大于400 m。
②骑马河：位于库区左岸，与坝址相距约9.2 km。
主干河道长度约7 km，前750 m河段横切岩层走向蜿蜒于灰岩分布区，以后蜿蜒于碎屑岩分布区。
出流源头高程大于400 m。
③土卡河：位于库区右岸，与坝址相距约4.5 km。
主干河道长度大于20 km，蜿蜒于碎屑岩分布区，出流源头高程大于400 m。
④土卡河大桥上游河沟：位于库区右岸，与坝址相距约3.5 km。
主干河道长度为4 km左右。
蜿蜒于碎屑岩分布区，出流源头高程大于800 m。
⑤土卡河大桥下游河沟：位于库区右岸，与坝址相距约3 km。
主干河道长度为3.7 km左右。
蜿蜒于碎屑岩分布区，出流源头高程均大于800 m。
⑥土卡河大桥下游小河：位于库区左岸，与坝址相距约2.7 km。
主干河道长度大于2.5 km，蜿蜒于碎屑岩分布区，出流源头为灰岩与粉砂岩接触带，高程980 m。
⑦中坝址上游河沟：位于中坝址右岸，与中坝址上坝线相距0.2 km。
主干河道长度均为3.3 km。
蜿蜒于碎屑岩分布区，出流源头高程均大于800 m。
⑧国境线小河：位于李仙江中坝址下游右岸，河口与中坝址上坝线相距约600 m。
3.5 岩溶土卡河电站下游2～4.6 km河道左岸沿河分布灰岩，灰岩在库尾出露的最低高程为333～335 m，沿左岸山脉延伸至坝址下游的小黑江与李仙江汇合处，灰岩出露高程约322 m。
绿仙龙电站库区的卧马河和骑马河之间及附近共发现15个溶洞，规模较大的溶洞有9个。
洞口多为不规则圆形，顺层发育，沿层面有串珠状的小溶洞发育，洞壁可见石钟乳、灰华、溶孔及落水洞。
溶洞延伸长度一般十米至数十米，洞高及洞宽变化较大。
如发育于土卡河电站下游约3.3 km右岸的溶洞，当地居民称之为“水仙宫”，洞口高程363 m，洞口直径约1.5 m，向洞内约20 m，溶洞规模显著变大，其总空间可容数百人，且岩溶支洞呈放射状向四周延伸，向山里延伸的一条支洞形成三级跌水陡坎。
从洞顶可看到光线得知，该洞与地表高处相通。
4 主要工程地质问题评价4.1 水库渗漏该水电站水库库盆地形封闭条件良好，库盆多为相对隔水的砂岩、泥岩封闭，土卡河电站下游2～4.6 km库段河道及左岸灰岩分布区，地表水出露源头地面高程大于400 m，左岸沿灰岩与砂页岩接触带附近出露的泉水地面高程大于350 m，地表水及地下水均往库内的李仙江排泄，水库不存在渗漏问题。
4.2 水库淹没水库区地形切割较深，地表坡度一般在30？觷～50？觷，局部地段大于60？觷。
两岸多被植物覆盖，耕地和经济植物园分布高程多位于水库正常蓄水位以上。
库盘内仅有零星分布的居民点和少量耕地。
本次库区水库淹没调查未发现重要矿产及文物古迹。
水库不存在特殊情况下的淹没问题。
4.3 水库浸没库盆主要分布相对隔水的砂岩、泥岩，水库蓄水后浸没影响微弱，但土卡河电站下游2～4.6 km水库左岸灰岩分布区，是可能出现浸没问题的地段。
因此，对该地区重点调查后认为：水库正常蓄水位选择高程339 m以下时，不存在水库浸没问题。
4.4 库岸稳定崩塌堆积体主要成因为洪水冲刷、掏蚀，植物风化，边坡卸荷等，使岸坡坡度过陡崩塌形成的。
由于松散堆积体规模不大，自然形成的地形边坡较缓，坡面上未见有新的滑坡、崩塌痕迹，枯水期边坡基本稳定；汛期边坡稳定处于临界状态。
由于堆积体下伏基岩属逆向坡，对岩质边坡稳定有利，水库蓄水对岸坡的影响主要为边坡再造形成的坍塌，可能会影响到胶农房屋、生命安全及仓库安全。
建议采取工程措施处理。
4.5 固体迳流水库区分布的4处崩坡积物，初步计算总体积为6.98×104 m3。
水库蓄水已有50%左右淹没在水库以下，库岸再造形成的堆积量有限。
工程区植被茂密，库区冲沟深切，沟底地形较陡，无中～大型滑坡、崩塌等不良地质作用形成的松散堆积体，不会发生大规模的泥石流。
两岸中小冲沟对固体物质的搬运很有限。
冲沟口堆积的洪积物，虽然结构较松散，但其分布高程在335 m高程以下。
综上所述认为：水库蓄水产生的淤积量，对水库正常运行影响不大。
4.6 水库诱发地震水库区岩性主要为二迭系粉砂质页岩、细砂岩、灰岩；库内无贯穿性的活动性区域断裂，小断裂较为发育，但规模较小，延伸不长；水库蓄水后，最大水深约15 m，水头抬升不大。
因此，水库诱发地震的可能性较小。
5 结论该水电站库区工程地质条件良好，岸坡浅部卸荷裂隙较发育，会影响边坡局部稳定，建议采取预防措施。
参考文献：[1] 潘江洋.向家坝水电站工程技术特点和难点[J].中国三峡，2009，（1）.[2] 孙开畅，孙志禹.向家坝水电站地下厂房洞室群围岩稳定分析[J].长江科学院院报，2006，（5）.。
